1 LI Uteluft / vatten värmepump Qvantum V.I.P. Serie LI/2 värmepump med Economizer Q15LI/2-Q21LI/2 Q25LI/2-Q41LI/2 Q48LI/2

2 LI stegs värmepump med economizer Serie LI/2 2 STEGS KOMPRESSOR OCH ECONOMIZER Qvantum Serie LI/2 värmepump är försedd med 2 stegs kompressor. 2-stegs kompressorn delar upp kompressionsfasen i två delar. I det första steget sugs ködmediegas ifrån förångaren in så samma sätt som vid en traditionell kompressor. I det andra steget kompletteras den komprimerade gasen med ny kall gas ifrån economizern (underkylaren). Detta medför att den avgivna värmeeffekten ökas samtidigt som också värmefaktorn COP ökar. Även gastemperaturen under kompressionsförloppet sänks vilket medför att en högre framledningstemperatur kan uppnås. Också vid mycket låga temperaturer på köldbäraren kan aggregatet leverera upp till 65 graders framledningstemperatur. Således medför konceptet med 2-stegs kompressor och economizer att - högre framledningstemperatur kan uppnås - högre värmeeffekt utlevereras - ökad verkningsgrad och värmefaktor COP erhålls Nedan presenteras skillnad i hur värmeeffekten förändras vid olika ute- och framlednings-temperaturer mellan standard kompressor och 2-stegskompressor Jämförelse av värmeeffekt vid fallande utetemperatur Jämförelse förändring av värmeeffekt vid olika framledningstemperaturer. 35 O C = 100% KB: 0 / - 3 O C Qvantum 2-stegs värmepump Qvantum 2-stegs värmepump standard värmepump standard värmepump Utetemperatur O C VB: 45 / 55 O C 35 O C 45 O C 55 O C 65 O C Framledningstemperatur O C QVANTUM STYRSYSTEM Qvantum Serie RS/2 är i standardutförande försedd med Qvantum styrsystem. Detta system, se separat beskrivning, möjliggör att värmepumpen kan anpassas till den systemlösning som har valts. Qvantum styrsystem anpassas genom att olika system makro väljs. Aggregatet kan användas i system med sk."flytande kondensering" eller system enligt Qvantum Systemtank koncept med fast/halvfast kondensering. Styrsystemet kan även styra tillsats värme on/off eller via shuntventil (0-10V) Qvantum styrsystem är självinstruerande. Systemet handhas via en 5" pekskärm. För att få instruktion finns det i alla bilder möjlighet att peka på "?" för att få handledning direkt via skärmen. Det innehåller erfoderliga drift-, skydds- och larm-funktioner. Aggregatet kan även användas tillsammans med Qvantum "Parasit" värmepump för varmvattenberedning. Qvantum styrsystem har MODBUS kommunikation vilket ger möjlighet till kommunikation med överordnat system eller med fler Qvantum värmepumpar med styrsystem. ELEKTRONISK EXPANSIONSVENTIL Qvantum Serie RS/2 värmepumpar är försedda med två elektroniska expansionsventiler. En ventil för förångarkretsen och en ventil för ecconomizerkretsen Expansionsventilerna har en egen elektronisk styrenhet med display som bl.a.visar förångningstryck,temperatur, överhettning etc för de båda kretsarna. Via MODBUS kan dessa variabler överföras till ett överordnat styrsystem.

3 LI SERIE LI/2, KÖLDMEDIUM R404A Serie LI/2 - R407C Q15 Q17 Q21 Q25 Q32 Q41 Q48 Värmeeffekt 65 O / -5 O kw 9,8 11,3 13,3 15,4 22,4 26,5 31,8 Värmeeffekt 55 O / 0 O kw 9,9 11,7 14,1 16,3 23,7 27,9 33,5 Värmeeffekt 45 O / +7 O kw 11,3 13,5 16,5 19,1 27,7 32,7 39,2 VBfl öde t=7 O C(4,2) l /s 0,38 0,46 0,56 0,65 0,94 1,11 1,33 Pkondensor(VB) kpa Max ut/ Min in VB O C 65/35 65/35 65/35 65/35 65/35 65/35 65/35 KB flöde l/s (se tabell nedan ) Min utetemp vid 60 O O C Eleffekt kw 3,1 3,6 4,3 5,0 7,3 8,7 10,7 Angivna data i driftpunkt uteluft IN = +7 O C, VB UT =+45 O C Aggregat KB-DN KBP1 KBP2 Norm/min flöde ca kb.volym*) Q15LI /2 25 KB80 KB80 0,63/0,43 68 Q17LI /2 25 KB80 KB80 0,79/0,50 75 Q21LI /2 32 i4-20 KB80 1,0/0,60 85 Q25LI /2 32 i4-20 KB80 1,2/0,90 90 Q32LI /2 40 i4-30 KB80 1,4/1,1 100 Q41LI /2 40 i4-30 KB80 1,8/1,3 111 Q48LI /2 40 i8-15 KB80 2,0/1,5 125 *) uppskattad mängd köldbärare, standard installation 25 meter avstånd GEMENSAMMA DATA Serie LI/2 Q15 Q17 Q21 Q25 Q32 Q41 Q48 Ansl. köldbärare mm Cu28 Cu28 Cu35 Cu35 Cu35 Cu35 Cu35 Ansl. värmebärare mm Cu28 Cu28 Cu35 Cu35 Cu35 Cu35 Cu35 407C mängd approx kg 1,3 1,3 1,4 2,3 2,8 3,3 3,8 Spänning / fas v/f 400/3 400/3 400/3 400/3 400/3 400/3 400/3 Rek. Säkring (trög) A Max strömförb. A 6,9 11,0 13,9 15,8 20,5 24,9 31,6 Komp.enh.Bredd mm Djup mm Höjd (ink. el) mm Vikt kg Luftbatteri Längd mm Djup mm Höjd mm Vikt kg Ljud fritt fält 10m db(a) Antal fl äktar st Luftmängd m3/s 1,18 1,53 2,5 2,7 2,7 2,7 5,3

4 LI INNEDEL KB-UT VB-UT KB-IN Max 50 Justerbara fötter 180(Q15) 260(Q41) 100 Nr Anslutning Köldbärare in Köldbärare ut Värmebärare ut Värmebärare in Baksida VB-IN KB-AVFR-UT ANSLUTNINGAR Q21LI/2-Q48LI/2 UTEDEL 1060 Qvantum Q15LI/2 - Q17LI/ /- 15 Qvantum Q21LI/2 - Q41LI/ /- 15 Qvantum Q48LI/ /- 15

5 LI PRINCIP KÖLDBÄRARKRETS Q15LI/2-Q17LI/2 min 35 mm innerdiameter t.ex. PEM 40 x 2,4 Exp.kärl Påfyllning Max 25 meter avstånd inne-/ute-del Q15LI/2 Q17LI/2 Q15- Q32 DN32 tex PEM 40 x 2,4 Q41- Q48 DN40 tex PEM 50 x 3,0 PRINCIP KÖLDBÄRARKRETS Q21LI/2 - Q48LI/2 Exp.kärl BV KBP1 Påfyllning Max 25 meter avstånd inne-/ute-del Q21LI/2 - Q48LI/2 BV KBP2

6 LI Beskrivning Q15LI/2 - Q48LI/2 Indirekt luft / vatten värmepump 2-stegskompressor och economizer KÖLDMEDIUM: Kapacitetsdata: Märkning: R407C Se TEKNISKA DATA Aggregaten uppbyggda enl. Svensk Kylnorm En anläggning består av ett utomhusplacerat luftbatteri och en innomhusplacerad värmepump. Värme i uteluften överförs till den innomhusplacerade värmepumpenheten via en köldbärarlösning bestående av vatten och frysskyddsmedel, etylenglykol, med frysskydd till -30 O C KONSTRUKTIONS-BESKRIVNING VÄRMEPUMPENHET: Aggregatet är uppbyggt på ett stativ av elförzinkade fyrkantrör och täckt med ljuddämpande hölje, bestående av pulverlackerade plåtar med ljuddämpande material på insidan. Topplåten är gjord i mönstrad aluminium. Även topp och botten är täckt med ljuddämpande material. Stativet står på 4 stycken justerbara fötter av gummi. Samtliga rör och elanslutningar är placerade på ovansidan och riktade uppåt.. Ansl.dim: Dimensioner : Vikt: Färg: Utrustning: Kompressor: oljesynglas. fötter. Förångare: Kondensor: Economizer: Avfr.växlare: Köldbärarpump Avfr.pump Köldmediekrets: Elsystem: se respektive storlek Q15LI/2 - Q48LI/2 600 x 640 x1665 mm(breddxdjupxhöjd) Se tekniska data vita sidoplåtar, el-galv stativ 1 st helhermetisk 2-stegs EVI scroll-kompressor anslutning med rotalockventiler,vevhusvärmare, överhettningsskydd i elmotor, intern överströmningsventil och Kompressorn monteras på vibrationsdämpande hellödd plattvärmeväxlare, rostfritt stål, armaflexisolerad hellödd plattvärmeväxlare, rostfritt stål, armaflexisolerad hellödd plattvärmeväxlare.rostfritt stål,armaflexisolerad svetsad tubpanneväxlare, rostfritt stål, armaflexisolerad 1 st. Q15-Q17 LI/2 internt monterad övriga för extern montering 1 st. Q15-Q17 LI/2 internt monterad övriga för extern montering torkfilter synglas med fuktindikering 2 st elektroniska expansionsventiler, 2 st tryckgivare,styrutrustning med display hög- och lågtryckspressostat, manuell reset serviceventiler för tryckmätning av köldmedietryck (totalt 4 st) nödvändig tryckavsäkringsutrustning Qvantum självinstruerande styrsystem med 5 tum touchskärm. MODBUS Erfoderliga larm och skyddsfunktioner. Aggregat större än Q48 kan levereras. Med "Qvantum vision" (extra utrustning) kan värmepumpen anslutas till internet

7 LI QVANTUM STYRSYSTEM Aggregatet styrs och manövreras via en 5" pekskärm. Samtliga reglerparametrar såsom utetemperaturkompenserat börvärdeskurva för framledning, varmvattentemperatur, tillsatsvärme ställs in via det självinstruerande styrsystemet. Skydd- och säkerhetsfunktioner finns också i styrsystemet. Systemet kan också visa en dynamisk flödesbild med alla temperaturer och driftlägen som mäts och styrs. Styrsystemet konfigureras före idrifttagande beroende på vald systemlösning och typ samt antal av värmepumpar. Systemet kan beroende på systemlösning och värmepump konfigureras för både glidande kondensering samt fast eller halvfast kondensering. (Fast- eller halvfast-kondensering ej för varvtalsreglerade aggregat). QVANTUM SYSTEMLÖSNING 1 & 2 Qvantum systemlösning 1 och 2 innebär att värmepumpen styrs med sk. flytande kondenseringstemperatur beroende på utetemperatur samt har växelventil(tillbehör) för tappvarmvattenberedning. Om en Qvantum värmepump kombineras med en varmvattenberedare och Qvantum utjämningstank(qet) erhålles en anläggning som kan tillgodose hela årsenergibehovet av värme och varmvatten. Qvantum styrsystem är konstruerad så att värmepumpen utnyttjas maximalt. Tillskottsvärmen kan antingen monteras före växelventilen, systemlösning 1, eller efter växelventilen, systemlösning 2. I systemlösning 1 styrs tillskottsvärmen via en pot.fri slutande kontakt, i systemlösning 2 styrs tillskottsvärmen både via en pot.slutande kontakt men också med en analog 0-10V signal som t.ex. kan styra en shuntventil. Qvantum kan styra en eller två kompressorer on/off eller en varvtalsreglerad kompressor (Serie VS, VK eller VL). Se nästa sida Systemlösning 1 och Systemlösning 2. -MODBUS Qvantum stöder både RS232- och RS485-protokoll, vilket som skall användas väljs i menyn. Det går även att ställa hastigheten, 9600 eller och likaså slav-adressen, Analoga ärvärden såsom temperaturer mm läses med MODBUS funktion 4 Read Input Register Ställbara parametrar läses med MODBUS funktion 3 Read Holding Registers Ställbara parametrar skrivs med MODBUS funktion 6 Write Single Register Samtliga reläutgångar är också läsbara. Man kan således överföra driftstatus för kompressorer, pumpar, fläktar m.m. som styrs via värmepumpen. Börvärden för varmvattentemperatur och reglerkurva för radiatorkrets kan avläsas och justeras.(från version ) Ifrån styrenheten för expansionsventilen kan via modbus bl.a. aktuell förångningstemperatur, tryck, överhettning, expansionsventilens öppningsgrad avläsas. För ytterligare information om kommunikationsmöjligheter via modbus se speciell dokumentation. Läsbara temperaturer 1: Radiatorkrets framledning börvärde 2: Radiatorkrets framledning ärvärde 3: Värmepump värmebärare-in 4: Utetemperatur 5: VVB / Ack tank temp 6: Används normalt ej (rumsgivare) 7: Värmepump köldbärare-in 8: Värmepump köldbärare-ut 9: Avfrostningstank (Serie LB) 10: Värmepump hetgas temperatur 11: Värmepump suggas temperatur 12: Värmepump värmebärare ut 13: (Internt värde avfrostn) 14: Radiatorkrets returtemperatur ärvärde QVANTUM VISION (option) Aggregaten kan kompletteras med Qvantum vision system. Vision systemet levereras för externt montage vanligen på någon av värmepumpens sidor. All information ifrån systemet samt ifrån den elektroniska expansionsventilen hämntas via ModBus till vision systemet. Via PC kan dynamiska flödesbilder samt loggningar av värden presenteras. Detta kan också ske via TCP/IP över internet. Visionsystemet är även en webb-server varför presentation också kan ske i en webb läsare. Visionsystemet kan även utnyttjas i anläggningar med multipla varvtalsreglerade aggregat för att sköta kapacitetsregleringen. Styrenheten för vision systemet kan fungera både som ModBus master (ta emot värden) och som ModBus slav (skicka värden)

8 LI SYSTEMLÖSNING 1 Styrd kondensering, tillsatsvärme före växelventil GT Tillsatsvärme EXP VXV Utjämnings tank RADIATORER GOLVVÄRME P-VB P-VVC VVC VV KV SV-VV QVANTUM värmepump EL VVB GT SYSTEMLÖSNING 2 Styrd kondensering, tillsatsvärme efter växelventil GT VXV Utjämnings tank SV-Tillsats P-RAD RADIATORER GOLVVÄRME P-VB P-VVC VVC VV KV EXP SV-VV EL VVB GT Tillsatsvärme digital on/off analog 0-10V

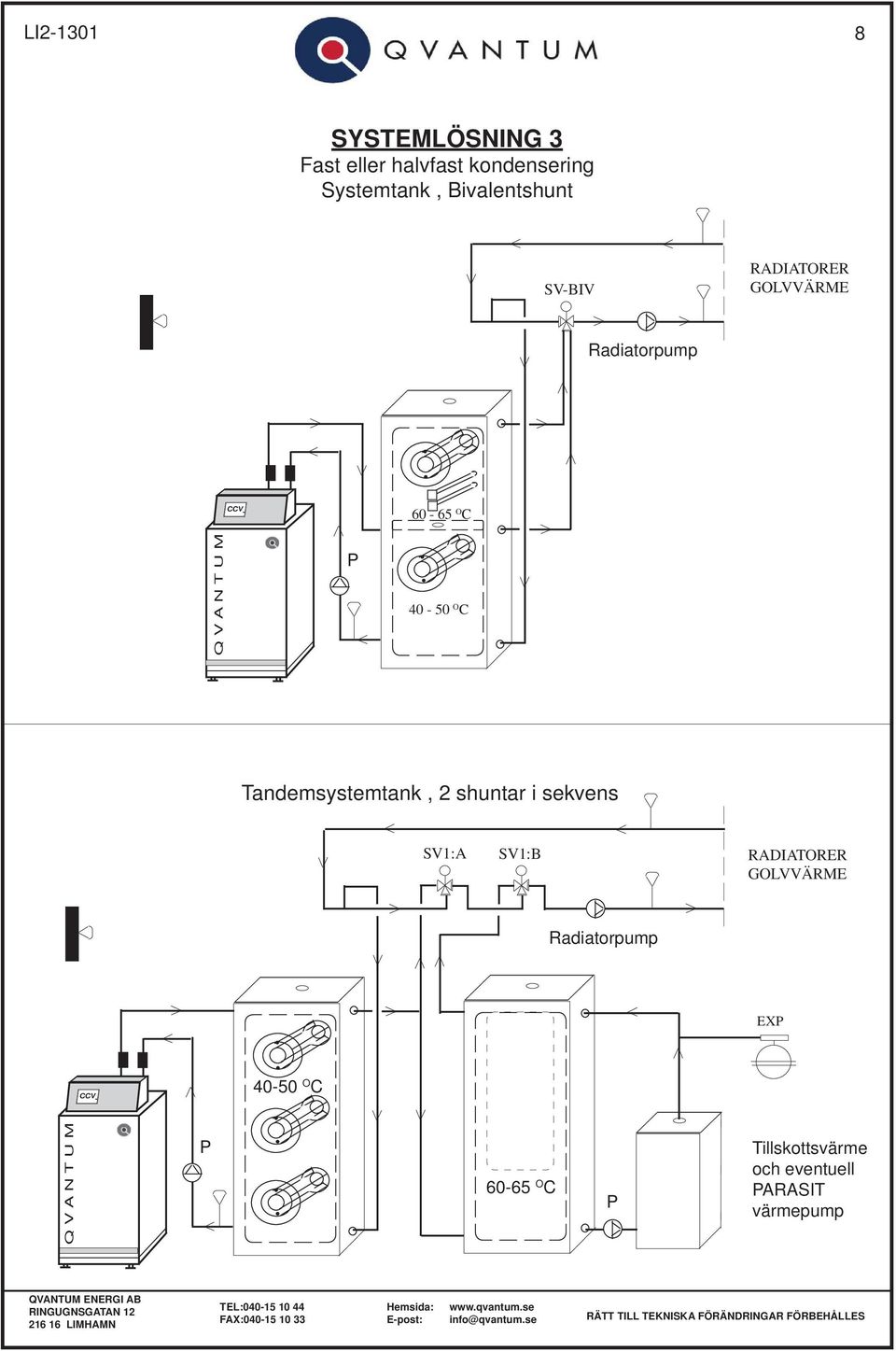

9 LI SYSTEMLÖSNING 3 Fast eller halvfast kondensering Systemtank, Bivalentshunt SV-BIV RADIATORER GOLVVÄRME Radiatorpump O C P O C Tandemsystemtank, 2 shuntar i sekvens SV1:A SV1:B RADIATORER GOLVVÄRME Radiatorpump EXP O C P O C P Tillskottsvärme och eventuell PARASIT värmepump
