1 Information från Kylma AB - nr Redaktion: Johan Bern, Ingrid Lilja och Malin Grundström Underhåller du ditt kylsystem? Kylmas produktsortiment fortsätter att breddas, nu senast med Copeland kompressorer, tidigare under hösten även med Dorin kompressorer. Detta stärker oss i segmentet för scrollkompressorer och kompressorer för koldioxid. Sortimentet täcker givetvis både nyinstallation samt service och eftermarknad. AIA/LuVe fortsätter sin lansering av nya mycket konkurrenskraftiga produkter. Sammantaget erbjuds produkter som är mer energieffektiva, tystare och enklare att installera. Att planera sitt underhåll av kylsystem är en bra affärsmöjlighet för en kylinstallatör. Rekommendationen är att noggrant läsa på sida 2 om vad detta innebär och att tillämpa det i praktiken t.ex. genom att erbjuda ett servicepaket för planerat underhåll till brukaren. Vi tar upp frågan om val av kopparrör och fittings till koldioxidsystem på sida 3. Sammanställt finns där en tabell över vilka trycknivåer som råder i ett transkritiskt boostersystem. Kylma lagerhåller alla komponenter du behöver i ditt koldioxidsystem. Kylmas hemsida fortsätter att utvecklas och nu kan du även se Compacta dokumentation på levererade kylaggregat. Sist men inte minst vill jag personligen tacka Kjell Dahlgren, Kylma Göteborg, som gått i pension. Han har varit en oerhörd resurs genom sitt målmedvetna fokus på att alltid sätta kunden i centrum och att driva Kylma i rätt riktning. Tack Kjell! Johan Bern Copeland hos Kylma! Nu kan du även handla Copeland hos Kylma. Sedan den 1 oktober är Kylma återförsäljare för Copeland vilket innebär att vi kan erbjuda samtliga produkter från Copeland. I dag har vi de vanligaste scrollkompressorerna på lager, se eller kontakta din Kylma-filial för mer information.

2 Planerat underhåll av kylsystem Varför planerat underhåll? Det finns flera goda skäl att underhålla ett kylsystem. Allt från rena lagkrav till brukarens förväntningar ger anledning till att upprätta och genomföra en underhållsplan för ett kylaggregat. Denna handledning beskriver de riklinjer och krav som är tillämpliga. Vem ansvarar för underhållet? Ägaren (brukaren) av ett kylsystem anses vara ansvarig för att ett kylsystem inspekteras, regelbundet övervakas och underhålls på ett tillfredsställande sätt. I F-Gasförordningen är det ägaren (operatören) som ansvarar för att regelbunden läcksökning utförs och att läckage förebyggs. Operatören ansvarar också för att underhållet dokumenteras i ett register. Var finns stöd för underhåll? En utmärkt handledning är SS-EN378, den Europeiska kylstandarden. Beakta sambandet mellan de avsnitt i EN378 som är harmoniserade mot Tryckutrustnings- och Maskindirektiven. Har man använt EN378 som utförandestandard för aggregatets CE-märkning är man i princip skyldig att ha ett underhållsprogram och tidsplan för kylaggregatet. I EN378 framgår att underhåll ska utföras så att riskerna för: a personskada minimeras b skada på egendom minimeras c att systemets komponenter fungerar fullgott d att systemets funktion och tillgänglighet bibehålls e att köldmedie- eller oljeläckage identifieras och åtgärdas f att energiförbrukningen minimeras Svensk Kylnorm innehåller en hel del information. Den mesta informationen handlar dock om hur Driftinstruktionen ska utformas. Lagkrav F-Gasförordningen beskriver kraven på kylutrustning som innehåller F-Gaser, d.v.s. HFC köldmedium. Fokus på läcksökning och förebyggande av läckage. Läcksökning utförs enligt direkt eller indirekt metod. Resultaten måste dokumenteras i anläggningens register, också kallad Journal. Tryckbärande utrustning. I Arbetsmiljöverkets föreskrifter beskriver man krav och omfattning av kontroll av tryckbärande utrustning. Beroende på typ av köldmedium, storlek på tryckkärl samt avsäkringstrycket, ställer man krav på regelbunden, återkommande kontroll. Dessa kontroller måste utföras av Kontrollorgan certifierat för uppgiften. Här måste man använd sig av s.k. Ackrediterade organ. Denna handledning omfattar inte den typen av kontroller. Tillverkare och leverantör av kylutrustning Leveransvillkoren innehåller leverantörens ansvar för felaktigheter i levererad kylutrustning. Leverantören har utökat ansvar för konstruktions-, tillverknings- och materialfel på levererat gods. Där ställer leverantören samtidigt ett krav på underhåll av utrustning för att man ska kunna uppfylla det kraven. Utan underhåll faller möjligheten till att kunna åberopa t.ex. säljarens ansvar för fel. Brukare av kylutrusning Som brukare av ett kylsystem har man önskemål och förväntningar på god driftekonomi, hög tillgänglighet och livslängd på sin kylutrustning. En väl genom genomarbetad underhållsplan ökar möjligheten till att förväntningarna uppfylls samt att man som brukare slipper oplanerade driftstopp och onödiga haverier. Vem får utföra planerat underhåll? Om man gör ingrepp i kylsystem innehållande HFC måste man enligt F-Gasförordningen ha certifikat. I övrigt anses det att personal som arbetar med drift, övervakning och underhåll ska vara tillräckligt instruerade och kompetenta i förhållande till sina arbetsuppgifter. Att arbeta med installation och underhåll av s.k. Naturliga köldmedium, t.ex. ammoniak, propan och koldioxid, kräver inga certifikat eller speciella utbildningar. Man måste dock vara medveten om att i princip alla Naturliga köldmedium kan, vid oriktigt eller okunnigt handhavande, bli mycket farliga. Vem tjänar på planerat underhåll? Alla! Ägaren får en kontrollerad anläggning som får hög tillgänglighet och god driftekonomi. Installatören får kontroll på den anläggning han har ansvar för under en period samt en nöjd kund som kan ta över en väl fungerande anläggning efter ansvarstidens utgång. Leverantören av utrustningen får också en nöjd kund i form av en installatör som har kontroll på sin installation. Vad omfattar planerat underhåll Man kan säga att ett planerat underhållsarbete på ett kylsystem omfattar följande moment: 1 Okulär kontroll samt kontroll av journal 2 Eventuella komponentbyten/reparation/efterdragningar 3 Driftprov med mätning av tryck- och temperaturer samt motorströmmar 4 Driftprov av styr- och reglerfunktioner samt säkerhetsutrustning 5 Provtagning med analys av arbetsmedier (lab.prov) 6 Rengörning av värmeväxlare och övrig utrustning 7 Läcksökning 8 Dokumentation av utförda åtgärder 9 Utvärdering av driftprov och laboratorieprov 10 Eventuell uppföljning av reparationer och läckage Hur ofta ska underhåll utföras? Underhållsintervallet beror naturligtvis på hur intensivt utrustningen används samt kraven på tillgänglighet. F-Gasförordningen beskriver intervallet för perioden mellan läcksökningar. Man kan mycket väl använda samma intervall för alla kylsystem som anger fyllnadsmängd i stället för Ton koldioxidekvivalenter. Man bör i sin underhållsplan anpassa använda intervall till de olika underhållsmomenten. Drifttid och antal starter ger information om hur intensivt utrustningen används. Mäter man dessa storheter kan man på sikt anpassa underhållsintervallen till driften. OBS! Man kan inte förlänga läcksökningsintervallet för utrustning som innehåller F-Gas. Det finns också en del produkter som ska underhållas efter viss tids drift. Det kan vara inspektioner eller byten som föreskrivs av tillverkare. I Kylmas underhållsschema finns sådana intervall för vissa produkter. Där är drifttiden avgörande för bytet eller inspektionen. Man måste alltså alltid mäta drifttid för en kompressor. Eller åtminstone för lite större kompressorer. Se vidare Kylmas underhållsschema. KYLMAGAZINET NR

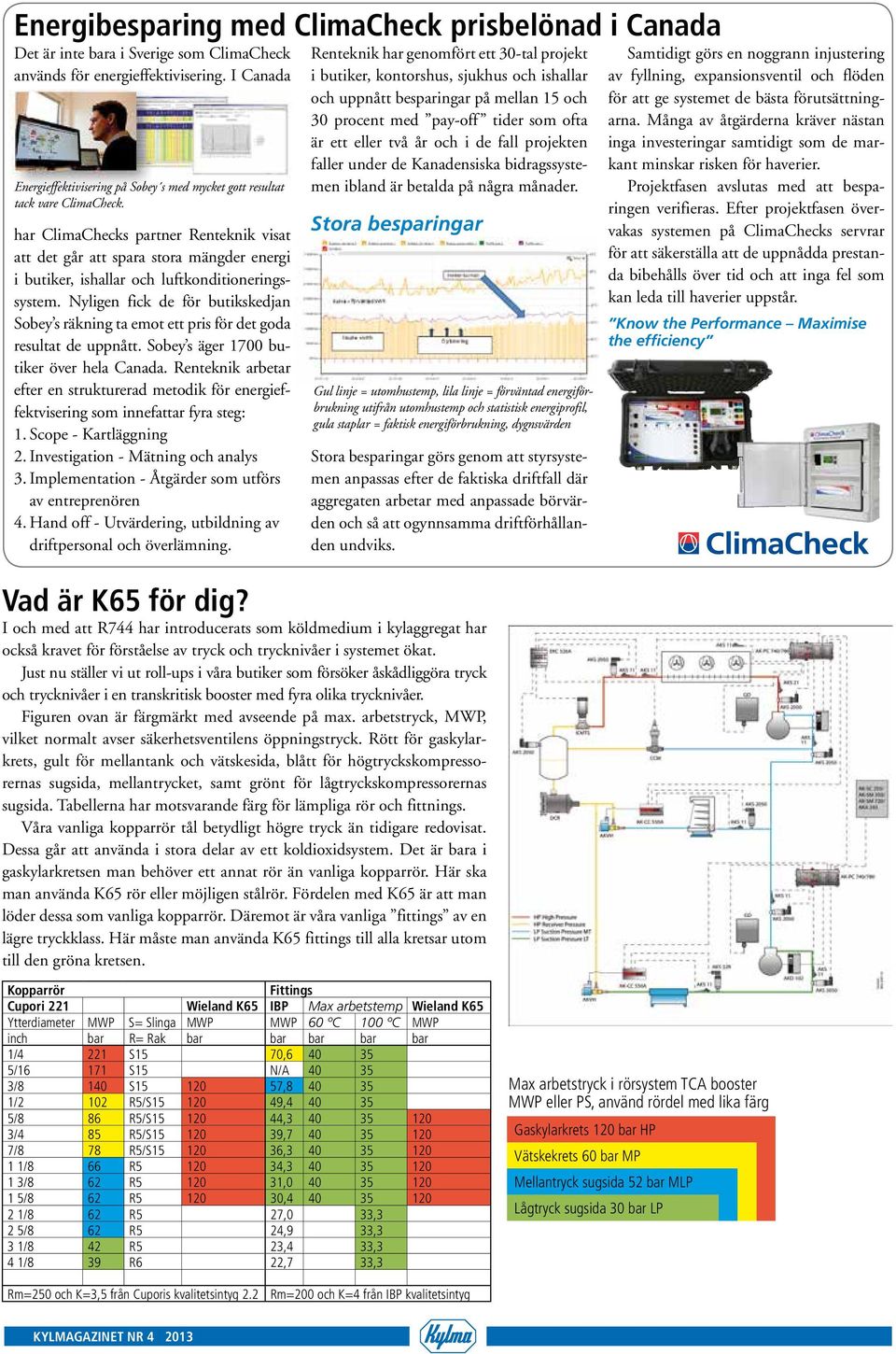

3 Energibesparing med ClimaCheck prisbelönad i Canada Det är inte bara i Sverige som ClimaCheck används för energieffektivisering. I Canada Energieffektivisering på Sobey s med mycket gott resultat tack vare ClimaCheck. har ClimaChecks partner Renteknik visat att det går att spara stora mängder energi i butiker, ishallar och luftkonditioneringssystem. Nyligen fick de för butikskedjan Sobey s räkning ta emot ett pris för det goda resultat de uppnått. Sobey s äger 1700 butiker över hela Canada. Renteknik arbetar efter en strukturerad metodik för energieffektvisering som innefattar fyra steg: 1. Scope - Kartläggning 2. Investigation - Mätning och analys 3. Implementation - Åtgärder som utförs av entreprenören 4. Hand off - Utvärdering, utbildning av driftpersonal och överlämning. Renteknik har genomfört ett 30-tal projekt i butiker, kontorshus, sjukhus och ishallar och uppnått besparingar på mellan 15 och 30 procent med pay-off tider som ofta är ett eller två år och i de fall projekten faller under de Kanadensiska bidragssystemen ibland är betalda på några månader. Stora besparingar Gul linje = utomhustemp, lila linje = förväntad energiförbrukning utifrån utomhustemp och statistisk energiprofil, gula staplar = faktisk energiförbrukning, dygnsvärden Stora besparingar görs genom att styrsystemen anpassas efter de faktiska driftfall där aggregaten arbetar med anpassade börvärden och så att ogynnsamma driftförhållanden undviks. Vad är K65 för dig? I och med att R744 har introducerats som köldmedium i kylaggregat har också kravet för förståelse av tryck och trycknivåer i systemet ökat. Just nu ställer vi ut roll-ups i våra butiker som försöker åskådliggöra tryck och trycknivåer i en transkritisk booster med fyra olika trycknivåer. Figuren ovan är färgmärkt med avseende på max. arbetstryck, MWP, vilket normalt avser säkerhetsventilens öppningstryck. Rött för gaskylarkrets, gult för mellantank och vätskesida, blått för högtryckskompressorernas sugsida, mellantrycket, samt grönt för lågtryckskompressorernas sugsida. Tabellerna har motsvarande färg för lämpliga rör och fittnings. Våra vanliga kopparrör tål betydligt högre tryck än tidigare redovisat. Dessa går att använda i stora delar av ett koldioxidsystem. Det är bara i gaskylarkretsen man behöver ett annat rör än vanliga kopparrör. Här ska man använda K65 rör eller möjligen stålrör. Fördelen med K65 är att man löder dessa som vanliga kopparrör. Däremot är våra vanliga fittings av en lägre tryckklass. Här måste man använda K65 fittings till alla kretsar utom till den gröna kretsen. Samtidigt görs en noggrann injustering av fyllning, expansionsventil och flöden för att ge systemet de bästa förutsättningarna. Många av åtgärderna kräver nästan inga investeringar samtidigt som de markant minskar risken för haverier. Projektfasen avslutas med att besparingen verifieras. Efter projektfasen övervakas systemen på ClimaChecks servrar för att säkerställa att de uppnådda prestanda bibehålls över tid och att inga fel som kan leda till haverier uppstår. Know the Performance Maximise the efficiency Kopparrör Fittings Cupori 221 Wieland K65 IBP Max arbetstemp Wieland K65 Ytterdiameter MWP S= Slinga MWP MWP 60 ºC 100 ºC MWP inch bar R= Rak bar bar bar bar bar 1/4 221 S15 70, / S15 N/A /8 140 S , /2 102 R5/S , /8 86 R5/S , /4 85 R5/S , /8 78 R5/S , /8 66 R , /8 62 R , /8 62 R , /8 62 R5 27,0 33,3 2 5/8 62 R5 24,9 33,3 3 1/8 42 R5 23,4 33,3 4 1/8 39 R6 22,7 33,3 Max arbetstryck i rörsystem TCA booster MWP eller PS, använd rördel med lika färg Gaskylarkrets 120 bar HP Vätskekrets 60 bar MP Mellantryck sugsida 52 bar MLP Lågtryck sugsida 30 bar LP Rm=250 och K=3,5 från Cuporis kvalitetsintyg 2.2 Rm=200 och K=4 från IBP kvalitetsintyg KYLMAGAZINET NR

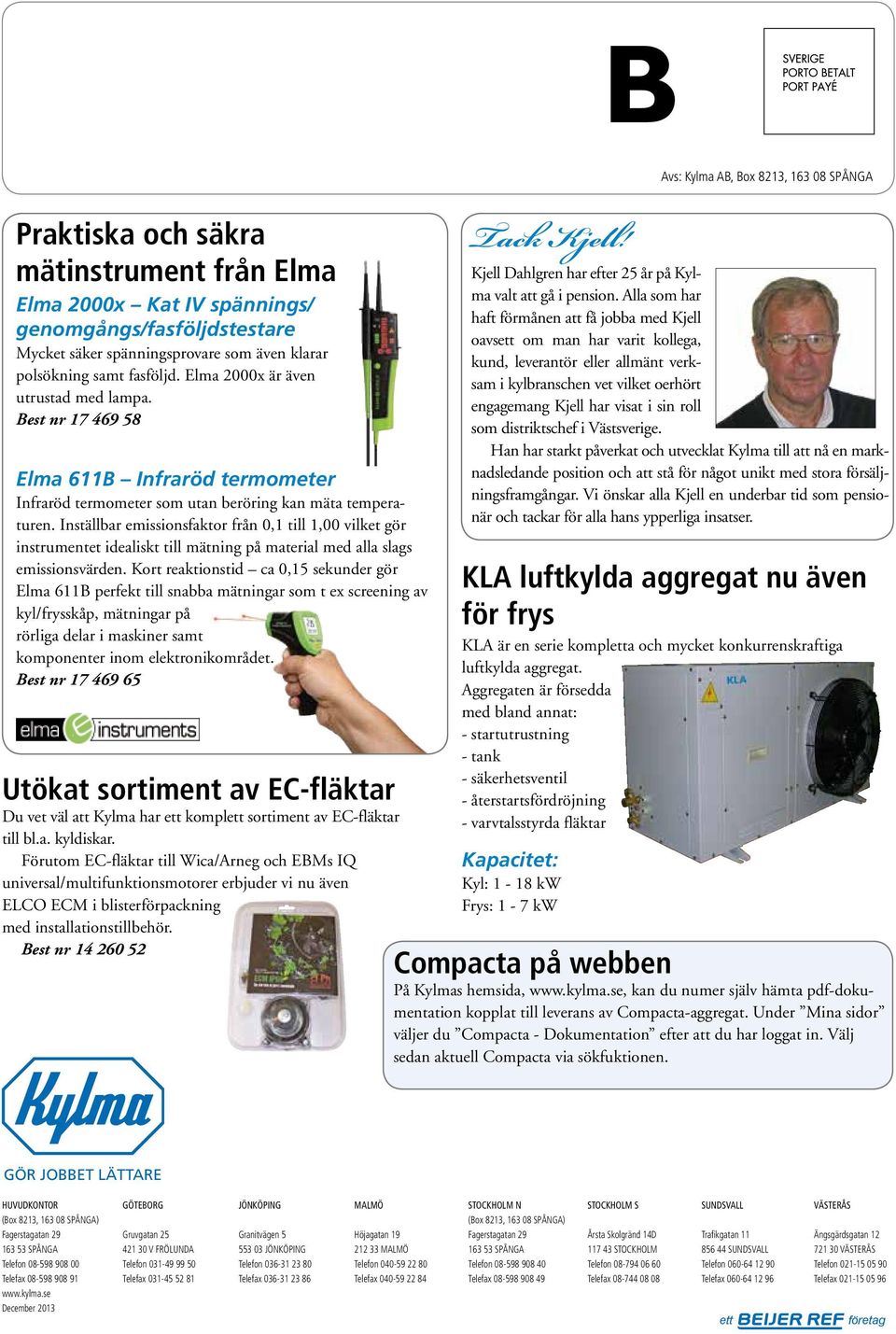

4 Praktiska och säkra mätinstrument från Elma Elma 2000x Kat IV spännings/ genomgångs/fasföljdstestare Mycket säker spänningsprovare som även klarar polsökning samt fasföljd. Elma 2000x är även utrustad med lampa. Best nr Elma 611B Infraröd termometer Infraröd termometer som utan beröring kan mäta temperaturen. Inställbar emissionsfaktor från 0,1 till 1,00 vilket gör instrumentet idealiskt till mätning på material med alla slags emissionsvärden. Kort reaktionstid ca 0,15 sekunder gör Elma 611B perfekt till snabba mätningar som t ex screening av kyl/frysskåp, mätningar på rörliga delar i maskiner samt komponenter inom elektronikområdet. Best nr Utökat sortiment av EC-fläktar Du vet väl att Kylma har ett komplett sortiment av EC-fläktar till bl.a. kyldiskar. Förutom EC-fläktar till Wica/Arneg och EBMs IQ universal/multifunktionsmotorer erbjuder vi nu även ELCO ECM i blisterförpackning med installationstillbehör. Best nr Tack Kjell! Avs: Kylma AB, Box 8213, SPÅNGA Kjell Dahlgren har efter 25 år på Kylma valt att gå i pension. Alla som har haft förmånen att få jobba med Kjell oavsett om man har varit kollega, kund, leverantör eller allmänt verksam i kylbranschen vet vilket oerhört engagemang Kjell har visat i sin roll som distriktschef i Västsverige. Han har starkt påverkat och utvecklat Kylma till att nå en marknadsledande position och att stå för något unikt med stora försäljningsframgångar. Vi önskar alla Kjell en underbar tid som pensionär och tackar för alla hans ypperliga insatser. KLA luftkylda aggregat nu även för frys KLA är en serie kompletta och mycket konkurrenskraftiga luftkylda aggregat. Aggregaten är försedda med bland annat: - startutrustning - tank - säkerhetsventil - återstartsfördröjning - varvtalsstyrda fläktar Kapacitet: Kyl: 1-18 kw Frys: 1-7 kw Compacta på webben På Kylmas hemsida, kan du numer själv hämta pdf-dokumentation kopplat till leverans av Compacta-aggregat. Under Mina sidor väljer du Compacta - Dokumentation efter att du har loggat in. Välj sedan aktuell Compacta via sökfuktionen. GÖR JOBBET LÄTTARE HUVUDKONTOR GÖTEBORG JÖNKÖPING MALMÖ STOCKHOLM N STOCKHOLM S SUNDSVALL VÄSTERÅS Fagerstagatan 29 Gruvgatan 25 Granitvägen 5 Höjagatan 19 Fagerstagatan 29 Årsta Skolgränd 14D Trafikgatan 11 Ängsgärdsgatan SPÅNGA V FRÖLUNDA JÖNKÖPING MALMÖ SPÅNGA STOCKHOLM SUNDSVALL VÄSTERÅS Telefon Telefon Telefon Telefon Telefon Telefon Telefon Telefon Telefax Telefax Telefax Telefax Telefax Telefax Telefax Telefax December 2013 ett företag
