Värmepumpar luft/vatten

Transkript

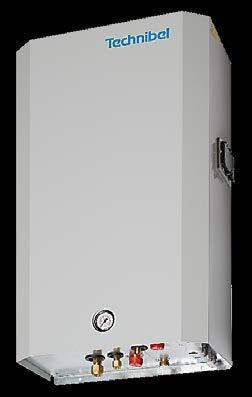

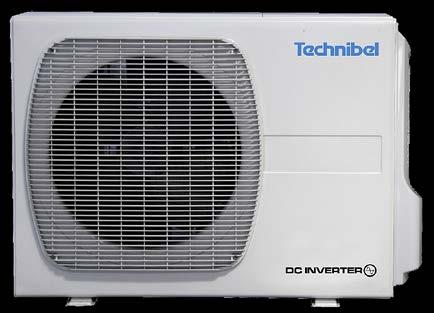

1 Värmepumpar luft/vatten 4-14 kw iseriens luftkylda utomhusdelar i kombination med Hydrokit HK, producerar varmvatten för radiator- eller golvvärme. Kombinationen med emix producerar tappvarmvatten. Lagring av detta sker i emix tank utförande 200 eller 300 liter. Detta styrs med K60 systemkontroll. GR9FI 50 EMX GR9FI 65 EMX GR9FI 80 EMX GR9FI 110 EMX GR9FI 140 EMX HYDROKIT HK B 5,27 kw C 8,2 kw D upp till 14 kw emix Inomhusdel för produktion av tappvarmvatten i kombination med luftkyld värmepump utomhus. Inbyggd platt VVX, cirkulationspump samt expansionskärl. emix bufferttankar Lagring av varmvatten med elpatron som backup. Systemkontroll K60 Technibel is a trademark of Nibe Energy System France under license

2 Värmepumpar luft/vatten utomhusdelar G kw GR9FI 50 EMX Modell GR9FI 50 EMX Ecodesign EN14825 (-10 C) kw 4,3/4,0 +7 C kw 5,3/4,2 +2 C kw 3,3/3,2-7 C kw 4,0/1,9 Säsongseffekt (SCOP) 4,0 Strömförbrukning (max) W/A 1790 / 7,80 Ljudtrycksnivå (max) db(a) 41 Sugledning " 3/8 Köldmediemängd R410A Kg 1,3 Längsta rör (fabrik/ext.fylld) m 12/25 Mått (H/B/D) mm 630x895x345 Vikt kg 56 GR9FI 65 EMX Modell GR9FI 65 EMX Ecodesign EN14825 (-10 C) kw 6,5/4,0 +7 C kw 8,6/4,1 +2 C kw 5,8/2,9-7 C kw 5,4/2,6 Säsongseffekt (SCOP) 4,0 Strömförbrukning (max) W/A 2600 / 12 Ljudtrycksnivå (max) db(a) 47 Sugledning " 3/8 / 1/2 Köldmediemängd R410A Kg 2,7 Längsta rör (fabrik/ext.fylld) m 20/25 Mått (H/B/D) mm 735x1030x400 Vikt kg 65

3 Värmepumpar luft/vatten utomhusdelar G kw GR9FI 80 EMX Modell GR9FI 80 EMX Ecodesign EN14825 (-10 C) kw 7,7/4,1 +7 C kw 9,8/4,0 +2 C kw 6,5/2,7-7 C kw 6/2,5 Säsongseffekt (SCOP) 4,1 Strömförbrukning (max) W/A 3300 / 15 Ljudtrycksnivå (max) db(a) 47 Sugledning " 3/8 / 1/2 Köldmediemängd R410A Kg 2,9 Längsta rör (fabrik/ext.fylld) m 30/30 Mått (H/B/D) mm 835x1190x400 Vikt kg 73 GR9FI 110 EMX Modell GR9FI 110 EMX Ecodesign EN14825 (-10 C) kw 9,4/4,1 +7 C kw 11,7/4,0 +2 C kw 8,2/2,6-7 C kw 7,8/2,3 Säsongseffekt (SCOP) 4,1 Strömförbrukning (max) W/A 4400 / 20 Ljudtrycksnivå (max) db(a) 48 Sugledning " 3/8 / 1/2 Köldmediemängd R410A Kg 3,4 Längsta rör (fabrik/ext.fylld) m 30/30 Mått (H/B/D) mm 1070x1190x400 Vikt kg 90

4 Värmepumpar luft/vatten utomhusdelar G kw GR9FI 140 EMX Modell GR9FI 140 EMX Ecodesign EN14825 (-10 C) kw 11,5/4,1 +7 C kw 14,5/3,7 +2 C kw 9,9/2,9-7 C kw 9,4/2,2 Säsongseffekt (SCOP) 4,1 Strömförbrukning (max) W/A 5200 / 10x3 Ljudtrycksnivå (max) db(a) 50 Sugledning " 1/2 / 1/2 Köldmediemängd R410A Kg 4,4 Längsta rör (fabrik/ext.fylld) m 30/30 Mått (H/B/D) mm 1335x1270x450 Vikt kg 145 Vi förbehåller oss rätten att utan avisering ändra och korrigera uppgifter i broschyren. TPi Klimatimport AB, Runstensvägen 5, Järfälla, Tel info@tpiab.com

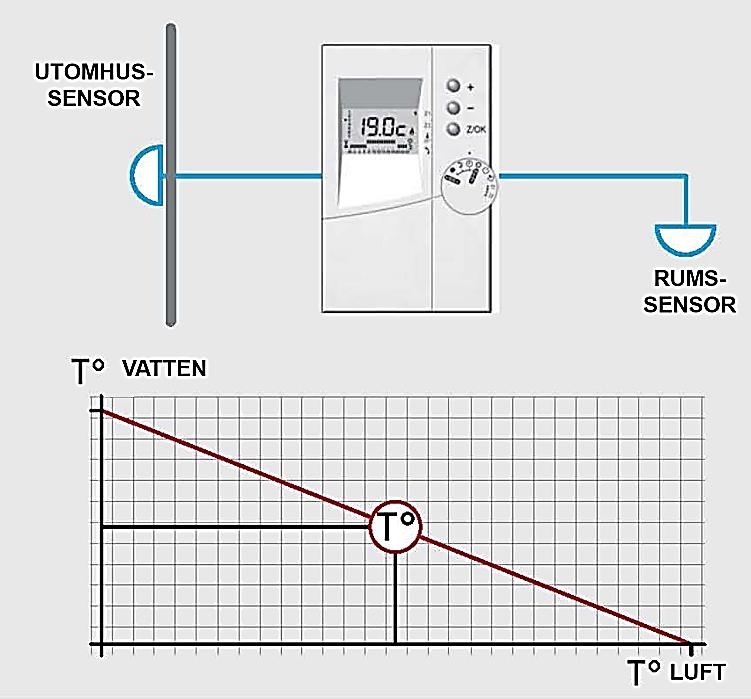

5 Hydrokit EC PUMP 5-14 kw Inomhusdelen Hydrokit HK finns i tre storlekar och kombineras med iseriens luftkylda utomhusdelar för att skapa varmvattenlösningar till golvvärme eller vattenburna radiatorer. Enheten är försedd med ett expansionskärl på 6 liter, cirkulationspump med tre valbara hastigheter samt tilläggselvärme som regleras i tre steg: 2 kw, 2+2 kw och 2+4 kw. Samtliga steg kan göras strömlösa men för att garantera korrekt drift i alla lägen rekommenderas att lämna ett 2 kw steg aktivt. Kontrollsystemet svarar för el backup och aktiverar endast detta när det blir nödvändigt baserat på utomhustemperatur eller vattentemperaturen i systemet är för lågt. Hydrokit HK är enkel att installera tack vare den lilla storleken och att den kan installeras upp till 50 m från utomhusdel utan att behöva fylla på köldmedium. Hydrokit HK måste ha en separat elinstallation och kan ej använda samma elmatning som utomhusdelen. Enheten är försedd med Aquaset Climatic Control och vattenfilter. Styrning sker med inbyggd Aquaset elektronik som standard och styr det utgående vattnets temperatur. Denna kommer alltid att ligga optimalt baserat på en serie parametrar som kan ställas in under uppstart (maximal temperatur på returvatten samt minimum regional temperatur etc.) utomhustemperaturen avläses samt den inställda inomhustemperaturen. Baserat på detta kommunicerar den med iseriens elektronik för att erhålla nödvändig effekt för att nå dessa inställningar. Aguaset hanterar varierande systemutformningar som t ex: 1 zon undergolv, 1 fläktkonvektor och 1 zon med vattenradiatorer.

6 Hydrokit HK EC PUMP 1 - Plattvärmeväxlare (rostfritt stål) 2 - Elvärme 3 - matisk avluftning 4 - Flödespressostat 5 - Säkerhetstermostat (auto återst.) 6 - Säkerhetstermostat (manuell återst.) 7 - Cirkulationspump 8 - Expansionskärl 9 - Manuell avluftning 10 - Tryckmanometer 11 - Säkerhetsventil 12 - Flödesvakt 13 - Anslutning inkommande vatten 14 - Anslutning utgående vatten 15 - Påfyllning / avtappning vattensysten 16 - Utlopp från säkerhetsventil 17 - Anslutning sugledning (köldmedierör) 18 - Anslutning vätskeledning (köldmedierör) 19 - Inkommande el 20 - Anslutning för kontroll av systemtryck 21 - Hölje (lackerat) 22 - Fönster för kommunikationsmodul 23 - Elbox Modell HK-B HK-C HK-D Värmeeffekt Värme Värme Värme Nominell effekt (min-max) kw 5,3 (0,95-6,23) 8,2 (1,82-9,33) 14 (3-14) Elpatron 3 steg kw 2/4/6 Strömförbrukning (max) W Strömförbrukning A 7, x3 Ljudtrycksnivå (max) db(a) 38 Köldmedierör " 1/4-1/2 Röranslutning " 3/4 Vattenvolym l Mått (H/B/D) mm 826x527x284 Driftområde -20 C / +43 C Vikt kg 41 Vi förbehåller oss rätten att utan avisering ändra och korrigera uppgifter i broschyren. TPi Klimatimport AB, Runstensvägen 5, Järfälla, Tel info@tpiab.com

7 EMIX Varmvattenberedare EMIX 5-14 kw emix är en innovativ inomhusenhet i iserien som kan producera tappvarmvatten från en termodynamisk källa året runt. Varför emix? Tappvarmvatten behövs i alla hustyper från små lägenheter till stora hotell eller öppna kontorslandskap. Bland alla tillgängliga teknologier är värmepumpen ett av de bästa valen för detta ändamål, eftersom den är en förnybar energikälla. Av denna anledning är emix utformad för att uppgradera iserien med en fullt kapabel enhet för att producera tappvarmvatten. Tappvarmvatten med R410A Varmvattenproduktion kan ske upp till 80 C, vilket är mer än normalbehovet där typisk lagringstemperatur är runt 60 C med energi från en värmepump. emix energi tas från R410A och inget annat behov föreligger för ett sekundärt termodynamiskt behov. Vattnets höga temperatur uppnås genom att emix använder överhettningsfasen i köldmediekretsen. Denna energi höjer maximal vattentemperatur utan att använda någon annan mekanisk eller elektrisk komponent. Utöver detta används värmen under kyldrift och vattenuppvärmningen blir då gratis. Detta faktum är en effektiv process som normalt inte kan uppstå. Istället för att förlora värmen till uteluften övergår den till att värma vatten. emix & emix Tank Dessa är två helt skilda lösningar där emix tank lagrar varmvattnet i en bufferttank. Driftsättet för dessa två enheter är lika där energin från värmepumpen övergår till varmvatten. emix tank är en nyckelfärdig lösning som är mycket enkel att installera. Eftersom den enda mekaniska komponenten inuti enheten är en liten pump så blir ljudnivån nära noll. Den kan därmed placeras i ett litet utrymme eller i t ex kök eller badrum. Tanken finns i två storlekar beroende på lagringsvolymen som är 220 eller 300 liter. Den första storleken är perfekt för en familj på 3-4 personer och den andra är en bra lösning för större applikationer som barer, pubar, mindre restaurang samt större familjer. Hur fungerar det? emix enheten är en ögonblicklig lösning, lika som en gasspis. Detta är möjligt eftersom det inte finns några temperatursensorer installerade i bufferttanken. Tack vare denna lösning arbetar den parallellt med vattenkretsen och med direktkontakt med tanken, vilket gör installationen mycket enkel. Inställning av vattentemperaturen är också mycket enkel med endast en knapptryckning till önskad temperaturnivå som visas med 5 gröna LED och kontrollsystemet tar hand om resten inklusive automatiskt skydd mot legionella.

8 EMIX / EMIX Varmvattenberedare Alternativ 1 emix Tank 1 - Ev. solpanel in 2 - Ev. solpanel ut 3 - Kallvatten in 4 - Varmvatten ut 5 - Utlopp SÄV 6 - Från utomhusdel (köldmedium) 7 - Till utomhusdel (köldmedium) 8 - Elmatning 9 - För solsystem Alternativ 2 emix 1 - Från utomhusdel (köldmedium) 2 -Till utomhusdel (köldmedium) 3 - Kallvatten in 4 - Varmvatten ut 5 - Elanslutning 6 - Elanslutning Modell Emix Emix 220 VVB Emix 300 VVB Elpatron W x1000 Strömförsörjning 230 V/1/50Hz 230 V/1/50Hz V/3/50Hz Avsäkring A Ljudtrycksnivå (max) db(a) 38 Köldmedierör " 3/8 3/8 Rör anslutning " 3/4 1 Max höjdskillnad (inne/ute) m 10 Vattenvolym l Mått (H/B/D) mm 286x527x x620x x620x640 Vikt tom kg 16, Vi förbehåller oss rätten att utan avisering ändra och korrigera uppgifter i broschyren. TPi Klimatimport AB, Runstensvägen 5, Järfälla, Tel info@tpiab.com
