WATERSTAGE HIGH POWER -25 C

Transkript

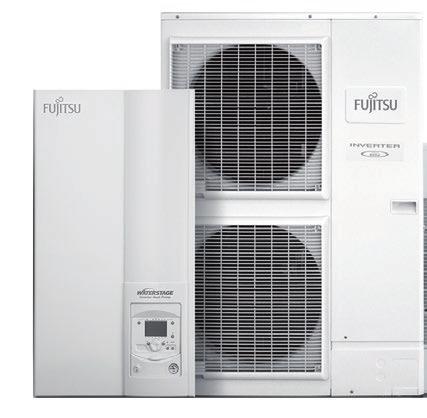

1 Testad och godkänd för -25 C SEER TRYGGHETSFÖRSÄKRING1 ÅRS 4 Förlänger din trygghet för värmepumpen upp till 14 år. WATERSTAGE HIGH POWER Fujitsu WATERSTAGE är miljövänlig, ekonomisk och energibesparande uppvärmningsteknik via luft/vatten värmepumpar för ett nordisk klimat.

2 Fördelar med en värmepump Mindre CO2 Utsläpp Låga Driftskostnader Detta miljövänliga system minskar koldioxidutsläppen jämfört med konventionell förbränning av gas och kolväten. Driftskostnaden är låg och ger en ekonomisk besparing tack vare högeffektiv värmepumpsteknik. Genomsnittlig årlig koldioxidutsläpp Direktverkande el Oljepanna Gaspanna Genomsnittlig årlig driftskostnad Direktverkande el Oljepanna Gaspanna % * Värdena kan variera beroende på installation, plats och driftsförhållanden. * Beräkningar baserade på data som tillhandahålls av European Program-2001 för EU 27 Bränslepannaffektivitet: 89%, Effekt av gaspanna: 93% Rent och Hållbart Enkel Installation och Underhåll Eftersom ingen förbränning sker, genereras inga NOx eller andra miljöskadliga ämnen. Alla komponenter är inbyggda i de kompakta utomhusenhet eller i inomhusdelens hydrobox. Miljövänligt uppvärmningssysten Ingen sotning Inga utsläpp Låga underhållskostnadere Inomhusdelen designad för enkelhet. Design och utformning av inomhusdelen, innebär att den lätt smälter in i husets övriga design, har en enkelt installation, och kräver minimalt underhåll.

3 Sänker dina uppvärmningskostnader upp till 70% En värmepump omvandlar den lagrade solenergin som finns i luften. För varje kw som tillförs för att driva värmepumpen kan man få upp till fem kw tillbaka i form av värmeenergi som används för uppvärmning och tappvarmvatten. Genom att installera en luft/vatten värmepump från Fujitsu minskas kostnaden för uppvärmning och varmvatten upp till 70% jämfört med direktverkande el. Eftersom Waterstage värmepumpen är extremt effektiv har du tillgång till +60 C vatten ända ner till -20 C utomhus, helt utan tillsatsvärme. Detta innebär att installationen återbetalar sig under relativt kort tid. Och de miljövinster som en värmepump medför har även nästa generation nytta av. Snabb installation och minimal påverkan Att konvertera ditt hus uppvärmningskälla från ex. olja- eller elpanna tar oftast inte mer än 1-2 dagar innan din nya värmepump kan startas upp. Allt arbete inomhus sker i befintligt pannrum. Utomhusdelen monteras på ett markstativ och i vissa fall gjuts en betongplatta för att ge denna en stabil grund att stå på. Ditt hus ökar i värde Förutom att du får lägre driftskostnader av ditt hus, kommer även installationen av värmepumpen innebära ett högre marknadsvärde av fastigheten den dagen du väljer att sälja ditt hus. Den rena energin som WATERSTAGE ger innebär en behaglig komfort för hela huset, från vardagsrumet, sovrummen till badrummet. Dessutom kan den även värma en pool. 1 ÅRS Förlänger din trygghet för 4 TRYGGHETSFÖRSÄKRING värmepumpen upp till 14 år. Maximerad trygghet upp till 14 år för din värmepump! En värmepump från Fujitsu är en investering du gör för att minska uppvärmningskostnaderna. Vill du försäkra dig om ett tryggt och bekymmerfritt ägande under många år, kan vi i samarbete med Arctic erbjuda dig en mycket förmånlig tilläggsförsäkring som omfattar alla skador på värmepumpen upp till 14 år.

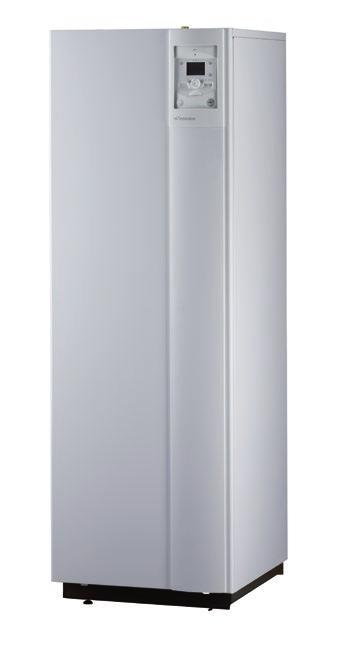

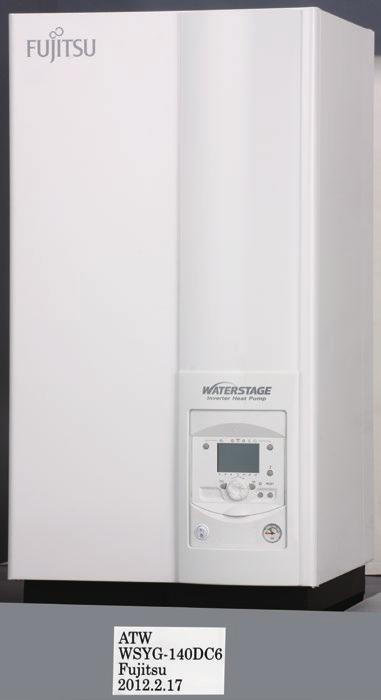

4 Hög vattentemperatur även vid låg utomhustemperatur Maximalt utgående vattentemperatur utan elpatron är +60 C ned till -20 C utomhustemperatur. Håller nominell värmekapacitet ner till -15 C och värmepumpen klarar drift ända ned till -25 C utomhustemperatur. Inbyggd varmvattenberedare, High Power SPLIT DUO Modellserien High Power SPLIT DUO har inbyggd varmvattenberedare på 190 liter, vilket säkerhetsställer varmvattentillförsel. Värmedrift och tappvarmvatten kan väljas via intelligent styrenhet. Flexibel installaton, High Power SPLIT Beroende på installationsmöjlighet och behov finns High Power SPLIT utan varmvattenberedare, denna lösning kan vara att föredra om installationen sker i t.ex. ett källarplan med begränsad takhöjd. Då monteras en separat varmvattenberedare. Ger hög vattentemperatur Utan tillskottsvärme* Den höga utloppstemperaturen på +60 C kan hålls ända ner till -20 C utomhustemperatur utan att använda tillskottsvärmare. * Om du vill höja varmvattentemperaturen ännu högre kan backupvärmare användas. Utökat driftområde ända ner till -25 C Utgående vattentemperatur ( C) WATERSTAGE High Power Utomhustemperatur ( C) Förbättrat arbetsområde, ner till -25 C utomhustemperatur

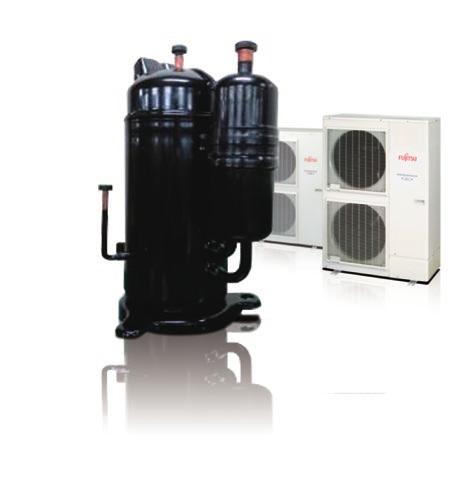

5 Twin Rotary Kompressor Smart och enkel kontrollpanel med fyra lägen från SIEMENS 1. Automatiskt läge Komfort / Reduktionsläge växlar automatiskt enligt tidsprogram 2. Reducerat läge Temperatursänkning (ex. vid längre frånvaro) 3. Komfortläge Drift med konstant komforttemperatur Linear Control Injection Port 4. Skyddsläge Standby-läge med frostskydd Hög driftsäkerhet med koaxialvärmeväxlare Waterstage har en koaxialvärmeväxlare som innebär lång livslängd och är helt fri från underhåll. Bufferttank i rostfritt stål Optimal koaxial värmeväxlare Inget rostskydd behövs Behöver varken frostskydd, flödesvakt eller vattenfilter Högeffektiv vattenvärmeväxlare Varmt köldmedieflöde Uppvärmt vatten Kraftfull uppvärmning High Power modellerna levererar en hög utgående vattentemperatur även vid låga utomhustemperaturer tack vare den avancerade köldmedieinsprutningen. Ner till extremt låga utmohustemperaturer sker uppvärmningen helt utan tillskott från elpatron.

6 Högre effektivitet COP High Power modellerna har ett av marknadens högsta energieffektivitet tack vare att dessa är försedda med dubbla givare och styrteknik anpassade till vattenburna värmesystem för den nordiska marknaden. Därtill kommer de moderna kompresorerna med direktinsprutning av köldmediet. Framtidens uppvärmningsalternativ Värmepumparna används allt oftare för uppvärmning av enfamiljshus och byggnader med små volymer. Tack vare användandet av tekniskt avancerade komponenter kan de redan idag utgöra en enda tillförlitlig värmekälla för uppvärmning av huset och varmvattnet Bredare arbetsområde ner till -25 C För att ge en hög energieffektivitet under hela året har Fujitsu utvecklat en avancerad kompressorstyrning som ger ett bredare arbetsområde och klarar av att ge effekt ända ner till -25 C. På så vis klaras uppvärmningen med enbart värmepumpen i stora delar av landet. 1-fas 11 kw 14 kw 3-fas 11 kw 14 kw 16 kw

7 Luft/Vatten värmepump Energibesparande styrsystem Waterstage är försett med ett avancerat med användarvänligt styrsystem som tillåter flera energibesparande inställningar. Systemet kan enkelt kompletteras med kit för uppvärmning av swiningpool, kyldrift för luftkonditionering, styrning av solvärmeslinga etc. Det finns flera typer av inomhusgivare både trådlösa och trådbundna. Värmeanläggningen kan fjärrstyras Fujitsu Generals styr- och övervakning för WATERSTAGE kan enkelt kompletteras med en webbserver (tillbehör) som innebär att installationen kan fjärrstyras och övervakas via en PC, och genom att ladda ner den kostnadsfria app:en kan även mobiltelefon eller surfplatta användas. Dygnstimer Inställningen av timerfunktionen kan användas för natt/dagsänkning av inomhustemperaturen. Veckotimer Veckotimern kan programmeras för upp till tre olika temperaturer per dygn och tillåter även olika temperaturinställningar för olika dagar under veckan. Semestertimer Semestertimern användas för ställas in för upp till åtta olika perioder för en längre frånvaro. Denna inbyggda funktionen förhindrar frysning av vattenkretsen under vintern. Inbyggt anti-legionellaskydd För att förhindra uppkomsten av legionellabakterier i tappvärmevattnet finns funktion som automatisk höjer vattentemperaturen under en kortare period. Värmare 55ºC ~ 75ºC 30 ~ 360 min Varmvattenberedare

8 Teknisk specifikation för High Power TYP SPLIT DUO SERIE High Power modell KAPACITETSOMRÅDE(KW) Värmekapacitet C/+35 C * kw Effektförbrukning golvvärme COP C/+35 C * golvvärme -7 C/+35 C * golvvärme +7 C/+45 C * radiatorvärme -7 C/+45 C * radiatorvärme Värmekapacitet kw Effektförbrukning COP Värmekapacitet kw Effektförbrukning COP Värmekapacitet kw Effektförbrukning COP Värmekapacitet kw Effektförbrukning COP Elpatron Effekt kw x steg 9.0 (3.0 3 st.) 9.0(3.0 3 st.) 9.0 (3.0 3 st.) INOMHUSENHET Modell WGYK160DG9 Strömförsörjning 3Ø 400V, 50Hz Vattencirkulation Nominell L/min Min / Max 25.0 / 50.0 Mått H B D mm Vikt kg 152 Volym varmvattenberedare L 190 Effekt varmvattenväxlare kw 1.5 Volym bufferttank 16 L Volym expansionskärl 12 Utgående vattentemperaturområde Framledning C 8~60 Vattenanslutning diameter Fram-/returledning / mm Anslutningsdiameter (Inlopp/Utlopp) Ø19.05 UTOMHUSENHET Modell WOYK112LCT WOYK140LCT WOYK160LCT Strömförsörjning 3Ø 400V, 50Hz Ström Nominell A Max Ljudtrycksnivå db(a) 53* 55* 56* Mått H B D mm Vikt (netto) kg 99 Köldmedie R410A Fabriksfylld köldmediemängd kg 2.50 Påfyllnadsmängd för ytterligare köldmedium g/m 50 Anslutnings- Vätska mm Ø9.52 Gas mm Ø15.88 Kylinstallation Längd Min/Max m 5 / 20 Längd (utan fyllning) Max m 15 Höjdskillnad Max m 15 Arbetsområde Värme C -25~35 SPLIT High Power modell (3.0 3 st.) 9.0(3.0 3 st.) 9.0 (3.0 3 st.) WSYK160DG9 3Ø 400V, 50Hz / ~60 / - WOYK112LCT WOYK140LCT WOYK160LCT 3Ø 400V, 50Hz * 55* 56* R410A Ø9.52 Ø / ~35 1* Värmeeffekt och COP beräknade enligt EN * Ljudtrycksnivå uppmätt 1m från värmepumpen på 1,5m höjd i fritt utrymme. 3* Ljudtrycksnivå uppmätt 5m från värmepumpen på 1,5m höjd i fritt utrymme. Verkliga värden för ljudnivån och kapaciteten kan avvika från angivna på grund av montage - och miljöförutsättningar Inomhusdel 1-fas/3-fas Utomhusdel 1-fas 11/14 kw 3 -fas 11/14/16 kw Hydrobox, inomhusdel 1-fas/3-fas Utomhusdel 1-fas 11/14 kw 3-fas 11/14/16 kw

9 1290 Luft/Vatten värmepump Mått för High Power SPLIT DUO, SPLIT Utomhusdel High Power serien OYK160LCTA WOYK112LCTA / WOYK140LCTA / WOYK160LCTA Inomhusdel Split DUO integrerad modell High Power serien WGYG140DG6 Under/ WGYK160DG9 Inomhusdel Split High Power serien WSYG140DG6 / WSYK160DG9 6 S Topp ida (min takhöjd 2150) ,8 800 Inlopp 1850 (min takhöjd 2150) Utlopp 400 Inomhusdel Split High Power serien WSYG140DG6 Under / WSYK160DG9 Inomhusdel Split High Power 698 serien103 WSYG140DG6 / WSYK160DG Tillbehör för High Power serien Produktnamn Modell Split Duo Split 450 High Power Produktnamn Modell Split Duo Split High Power ,8 800 UTW-KZSXE 832,8 800 Modul för 2 värmekretsar UTW-KZDXE UTW-KBSXD 479 Modul för extra panna Inlopp Utlopp Inlopp UTW-KBDXD Tryckutjämningskärl UTW-TEVXA Fjärrkontroll Utlopp Rumstermostat UTW-C74TXF* 3 UTW-C74HXF* 3 UTW-C78XD UTW-C55XA UTW-C58XD Sats för varmvattenberedare UTW-KDWXD (Extern) * 1 * 1 * 1 * 1 * 1 Sändare för utomhusgivare UTW-MOSXD VVB tank HR 200 * 1 * 1 * 1 * 1 * 1 HR 300 * 1 * 1 * 1 * 1 * 1 RF Modul Webb-server UTW-MRCXD UTW-KW1XD UTW-KW4XD Blandningsventil VMB400 LPB Clip UTW-KL1XD Volymförstorare PS100 MODBUS Clip UTW-KMBXE * 7 * 7 * 7 * 7 * 7 * 7 * 7 * 7 * 7 * 7 Modul för simbassäng UTW-KSPXD Extern anslutningskabel UTY-XWZXZ2 Kylsats UTW-KCLXD Expansionskort UTW-KREXD Sats för låg ljudnivå UTW-KLNXE Kaskadsats Master UTW-KCMXE *1: Varmvattenberedning är inbyggd *2: Kyldrift är möjlig utan kylsats *3: C74TXF: Inbyggd rumstemperaturgivare C74HXF: Inbyggd rumstemperatur och fuktighetsgivare * 7: Ytterligare tillval krävs : Tillgängig : inte valbart tillbehör Kaskadsats Slav UTW-KCSXE
