1 Värmepumpar Nordic Collection

2 Fujitsu värmepumpar byggda för Nordic Prestanda Fujitsu värmepumpar är utvecklade och byggda för vårt nordisk klimat. Utomhusendelen har en inbyggd värmare som skyddar mot isbeläggning under den kalla vintersäsongen. Värmepumpen betår av köldbeständiga komponenter som designats för att förhindra påfrysning och uppfylla CSA-standarden* för att säkerställa behovet av stabil och effektiv värme även då utomhustemperaturen sjunker ner till -30 C. Dessutom säkerställer den högpresterande DC-rotationskompressorn, stora värmeväxlaren och Fujitsu patentskyddade PAM-inventerkontroll hög värmekapacitet även vid låga utomhustemperaturer. * CSA = Canada Standard Association: Innehåller komponenter som uppfyller -30 C standard. 02 Nordic Collection

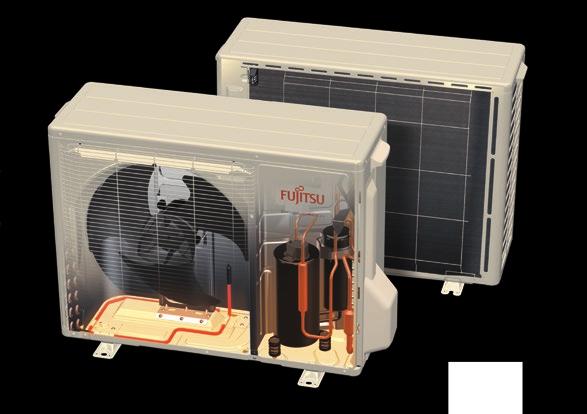

3 Nordiskteknik Hög värmekapacitet även när temperaturen utomhus är -30 C Forcerad värme Högeffektiv värmeväxlare Ger hög värmeeffekt även vid -30 C utomhustemperatur. *Alla modeller Frostskyddsdesign Ny högpresterande utomhusenhet Värmeväxlare Bredare och öppnare chassi Högeffektiv stor värmeväxlare Tvärströmfläkt Trågvärme Stort kompressorhus Högpresterande DC Twin kompressor Kraftfull värmekapacitet även vid låga omgivningstemperaturer Värmekapaciteten vid låg omgivningstemperatur ökas gradvis tack vare värmeväxlarens stora volym och tvärströmsfläkten i inomhusenheten. Värmeväxlaren har ca 2 gånger större volym* Tvärströmsfläktens volym är 13% större!* *Jämfört med tidigare modeller Frostskyddade komponenter Frysskydd Bredare och öppnare chassi: Minskar risken för påfrysning Stort kompressorhus: Förhindrar kontakten mellan parterna även vid frysning Trågvärme: Tillräcklig värmareffekt som förhindrar frysning Frostskyddade komponenter: Kabeldragning och elektroniska komponenter anpassade för låga utomhustemperaturer Hög prestanda Högeffektiv stor värmeväxlare Högpresterande DC Twin kompressor Nordic Collection 03

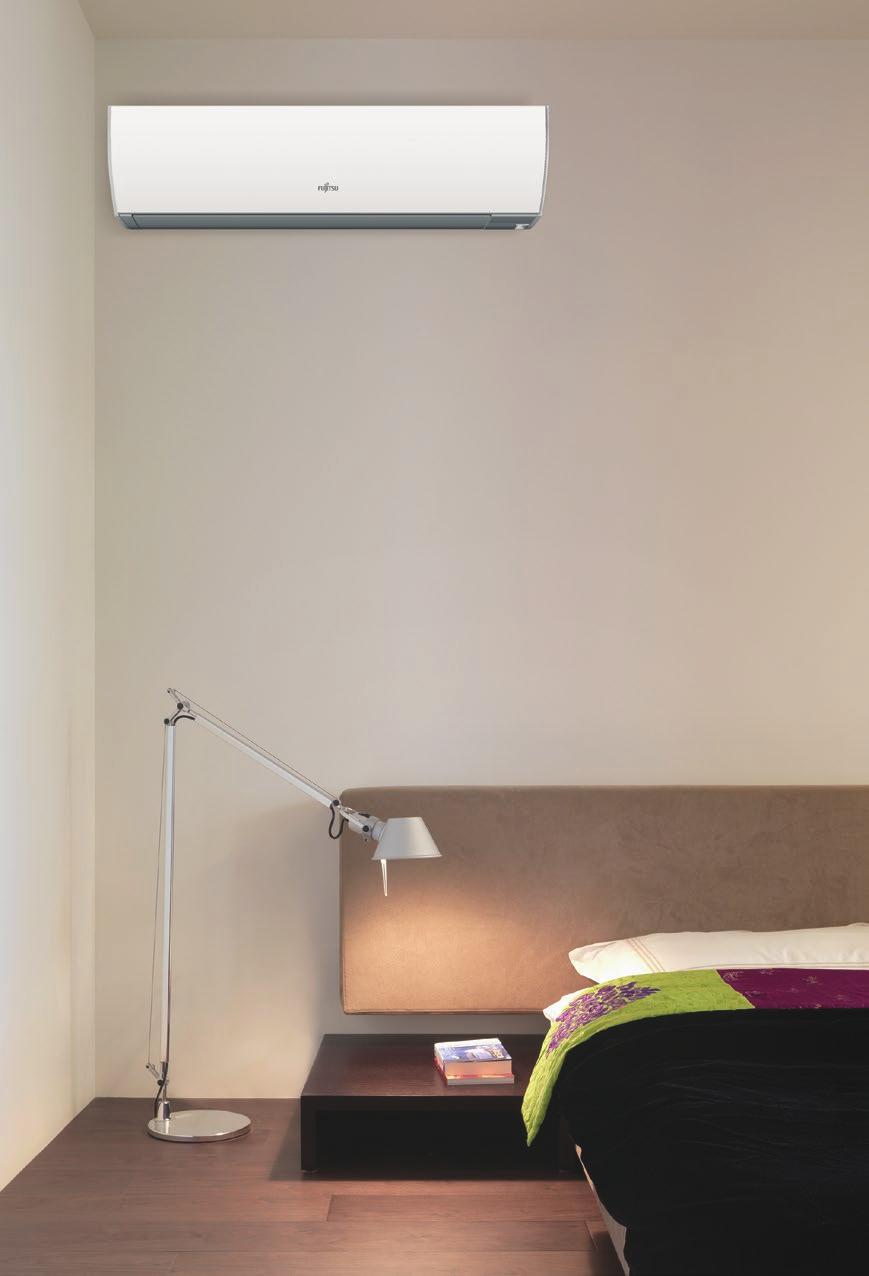

4 Nordic Collection Väggmonterad Kombinerar hög värmeeffekt med hög energibesparing. Premium Power Egenskaper NYHET Hög värmekapacitet även vid låga utomhustemperaturer ÅRS KOMPRESSOR GARANTI Funktioner för komfort och bekvämlighet ger ett behagligt inomhusklimat Ett effektivt styrsystem som ger en energisnål drift LZmodell sid. 6 storlek 9/12/14 Komfort Kraftfull värme vid -15 C Effektdiffusor Double Swing automatik Energibesparing Närvarosensor Nordisk specifikation Frostskyddsdesign 04 Nordic Collection Photo: LZ model

5 Estetiskt design och kraftfull prestanda. Utmärkt för uppvärmning med standardfunktioner Golvmonterad Kompakt och kraftfull uppvärmning med standardfunktioner Premium Slim Golv LTmodell sid. 6 LMmodell si. 10 LVmodell Sid. 12 storlek 9/12/14 storlek 9/12/14 Storlek 9/12/14 Kraftfull värme vid -15 C Kraftfull värme vid -7 C Kraftfull värme vid -7 C Effektdiffusor 2-vägs luftflöde Närvarosensor Frostskyddsdesign Frostskyddsdesign Frostskyddsdesign Nordic Collection 05

6 NYHET Premium Power Närvarosensor Närvarosensor Kombinerar hög värmeeffekt med hög energibesparing. 06 Nordic Collection

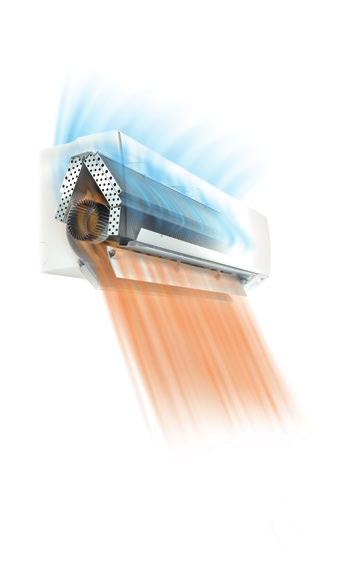

7 Premium Power ÅRS KOMPRESSOR GARANTI Hög värmekapacitet ner till -30 C utomhustemperatur! Värmekapaciteten vid låg omgivningstemperatur ökas gradvis tack vare värmeväxlarens stora volym och tvärströmsfläkten i inomhusenheten. Komfort Effektdiffusor En extra luftflödesriktare som öppnas beroende på signaler från övervakningssensorerna för att snabbt möta komfortbehovet. Double swing automatik Avancerad svängningsrörelse av flödesriktarna gör det möjligt att automatiskt svänga både i horisontell och vertikal led. Effektdiffusor topp vy Sido vy LZmodell Väggmonterad ASYG09LZCA ASYG12LZCA ASYG14LZCA Tillbehör Trådlöst LAN-gränssnitt: UTY-TFNXZ1 Trådbunden fjärrkontroll: UTY-RVNYM, UTY-RNNYM Enkel fjärrkontroll: UTY-RSNYM Kommunikationssats: UTY-TWBXF1 Extern anslutningssats: UTY-XWZXZ5 Forcerat läge Drift med maximalt luftflöde och fläkthastighet för att snabbt åstadkomma komfort i rummet. Hög energibesparing Energiklass A+++ årstidsrelaterad verkningsgrad Den nya LZ-modellen i storlek 9 har energiklass A+++ vid årstidsrelaterad verkningsgrad, både för värme och kyla. Fujitsus avancerade inverterteknik och högpresterande komponenter säkerställer en hög verkningsgrad och låg energiförbrukning. Storlek 9 Storlek 9 A+++ SCOP: 5.31 A+++ SEER: 9.51 Energisparande närvarosensor Närvarosensor indikerar användarens närvaro i rummet, när rummet är tomt går enheten i ekonomiläge. Normal drift SAVE! Energisparläge AUTO RESTART Normal drift Trådlös fjärrkontroll För ASYG09/12/14LZCA Nordic Collection 07

8 Premium Närvarosensor Estetiskt design och hög prestanda. 08 Nordic Collection

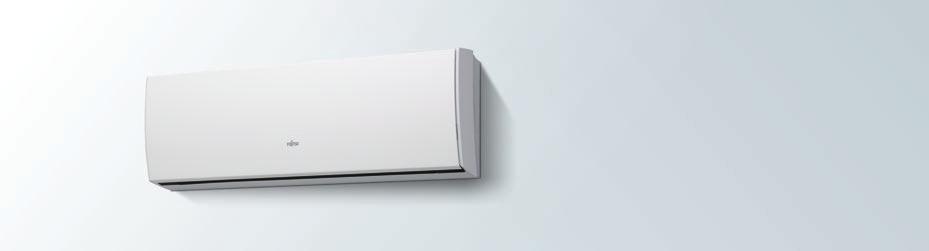

9 Premium Hög värmekapacitet ner till -30 C utomhusstemperatur! Värmekapaciteten vid låg omgivningstemperatur ökas gradvis tack vare värmeväxlarens stora volym och tvärströmsfläkten i inomhusenheten. 185 mm Slimmad design 185 mm djup Den smala designen uppnås tack vare mycket den mycket täta flerspåriga värmeväxlaren och en högeffektiv fläkt. LTmodell Väggmonterad ASYG09LTCB ASYG12LTCB ASYG14LTCB Tillbehör Trådlöst LAN-gränssnitt: UTY-TFNXZ1 Trådbunden fjärrkontroll: UTY-RVNYM, UTY-RNNYM Enkel fjärrkontroll: UTY-RSNYM Kommunikationssats: UTY-TWBXF Extern anslutningssats: UTY-XWZXZ5 Komfort Forcerat läge Drift med maximalt luftflöde och fläkthastighet för att snabbt åstadkomma komfort i rummet. Hög energibesparing Toppklass årstidsrelaterad verkningsgrad LT-modeller i storlek 9 och 12 har toppklass i årstidsrelaterad verkningsgrad. Fujitsu avancerade inverterteknik och högpresterande komponenter säkerställer en hög verkningsgrad och låg energiförbrukning. Storlek 9,12 A++ SCOP: 5.31 Storlek 9,12 A+++ SEER: 9.51 Energisparande närvarosensor Närvarosensor indikerar användarens närvaro i rummet, när rummet är tomt går enheten i ekonomiläge. Normal drift SAVE! Energisparläge AUTO RESTART Normal drift Trådlös fjärrkontroll För ASYG09LTCB För ASYG12/14LTCB Nordic Collection 09

10 Slim Utmärkt för uppvärmning med standardfunktioner. 10 Nordic Collection

11 Slim LMmodell Hög värmekapacitet ner till -30 C utomhustemperatur! Värmekapaciteten vid låg omgivningstemperatur ökas gradvis tack vare värmeväxlarens stora volym och tvärströmsfläkten i inomhusenheten. Komfort Effektdiffusor En extra luftflödesriktare som öppnas beroende på signaler från övervakningssensorerna för att snabbt möta komfortbehovet. Väggmonterad ASYG09LMCB ASYG12LMCB ASYG14LMCB Tillbehör Trådlöst LAN-gränssnitt: UTY-TFNXZ1 Trådbunden fjärrkontroll: UTY-RVNYM, UTY-RNNYM Enkel fjärrkontroll: UTY-RSNYM Kommunikationssats: UTY-XCBXZ2 Extern anslutningssats: UTY-XWZXZ5 Trådlös fjärrkontroll För ASYG09/12LMCES För ASYG14LMCES Effektdiffusor Forcerat läge Drift med maximalt luftflöde och fläkthastighet för att snabbt åstadkomma komfort i rummet. Trådlös fjärrkontroll För ASYG09/12LMCB För ASYG14LMCB Nordic Collection 11

12 Golv Kompakt och kraftfull uppvärmning med standardfunktioner. 12 Nordic Collection

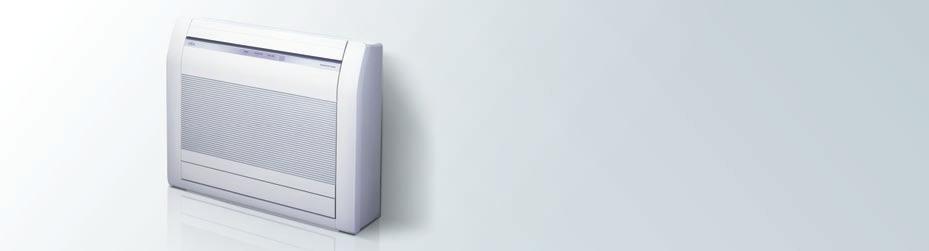

13 Golv Hög värmekapacitet ner till -30 C utomhustemperatur! Värmekapaciteten vid låg omgivningstemperatur ökas gradvis tack vare värmeväxlarens stora volym och tvärströmsfläkten i inomhusenheten. Optimerad 2-vägs luftflöde 2-vägs uppåt- och nedåtriktat luftflöde värmer snabbt upp rummet. Effektiv drift kan upprätthållas med uppåtriktat flöde när driften stabiliserat sig. Det uppåtriktade luftflödet kan också ställas in när den kalla luften från fönstren eller luften drar vid golvet och är störande. LV Kompakt golvmonterad AGYG09LVCB AGYG12LVCB AGYG14LVCB modell Tillbehör Trådlöst LAN-gränssnitt: UTY-TFNXZ1 Trådbunden fjärrkontroll: UTY-RVNYM, UTY-RNNYM Enkel fjärrkontroll: UTY-RSNYM Maskeringssats: UTR-STA Extern anslutningssats: UTY-XWZXZ5 Värme Vid driftstart När värmen har stabiliserats sig Endast uppåtriktat luftflöde Fönster Förhindrar kallras från fönster vid stabiliserad drift. Tyst drift Tyst läge Quiet operation - Tyst drift tack vare DC-fläktmotor. 22 db(a) *Tyst läge Trådlös fjärrkontroll För AGYG09/12/14LVCB Nordic Collection 13

14 Specificationer Modell Beteckning Inomhusdel Utomhusdel ASYG09LZCA AOYG09LZCAN LZ modell LT modell LM modell LV modell ASYG12LZCA ASYG14LZCA ASYG09LTCB ASYG12LTCB ASYG14LTCB ASYG09LMCB ASYG12LMCB ASYG14LMCB AGYG09LVCB AGYG12LVCB AOYG12LZCAN AOYG14LZCAN AOYG09LTCN AOYG12LTCN AOYG14LTCN AOYG09LMCBN AOYG12LMCBN AOYG14LMCBN AOYG09LVCN AOYG12LVCN Strömförsörjning V/Ø/Hz 230/1/50 230/1/50 230/1/50 230/1/50 Effekt Värme 3.2 (0.9 ~ 7.2) 4.0 (0.9 ~ 7.4) 5.4 (0.9 ~ 8.9) 3.2 (0.9 ~ 5.4) 4.0 (0.9 ~ 6.5) 5.4 (0.9 ~ 7.0) 3.2 (0.5 ~ 5.2) 4.0 (0.9 ~ 5.7) 5.4 (1.1 ~ 6.0) 3.5 (0.9 ~ 5.5) 4.5 (0.9 ~ 5.7) 5.2 (0.9 ~ 6.1) kw Kyla 2.5 (0.9 ~ 4.65) 3.5 (0.9 ~ 4.8) 4.2 (0.9 ~ 6.4) 2.5 (0.9 ~ 3.5) 3.5 (1.1 ~ 4.0) 4.2 (0.9 ~ 5.4) 2.5 (0.5 ~ 3.2) 3.4 (0.9 ~ 4.15) 4.2(1.1 ~ 4.8) 2.6 (0.9 ~ 3.8) 3.5 (0.9 ~ 4.2) 4.2 (0.9 ~ 5.2) Tillförd effekt COP/EER Värme/Kyla Värme/Kyla kw W/W 0.555/ / / / / / / / / / / / / / / / / / / / / / / /3.68 Värmekapacitet vid -7 C kw Värmekapacitet vid -15 C SCOP - Energieffektivitetsklass A A A A A A A A A+ SEER - Energieffektivitetsklass A A A A A A A A A A A++ SCOP - Energieffektivitetsklass - Kallt klimat A A A Årlig energiförbrukning Värme/Kyla kwh/a 659/92 993/ / / / / / / / / / /216 Ljudtrycksnivå (H-Q) Ljudeffektsnivå (Hög) Inomhusdel (Värme) db(a) Utomhusdel (Värme) Inomhusdel (Värme/Kyla) 56/56 59/59 61/59 62/60 64/60 59/59 60/60 56/55 58/58 db(a) Utomhusdel (Värme/Kyla) 58/52 59/57 61/61 64/63 65/64 65/65 63/63 65/65 65/63 66/64 67/65 Anslutningsrördiameter Vätska/Gas mm 6.35/ / / / / / / /12.7 Maximal rörlängd (förfyllning) 20 (15) 20 (15) 20 (15) 20 (15) m Maximal nivåskillnad Diameter avlopsslang (I.D./U.D.) Driftsområde (Utomhus) Värme/Kyla mm CDB 13.8/15.8 till till 24/-10 till /15.8 till till 24/-10 till /15.8 till to 24/-10 till /15.8 till to 24/-10 till 43 Dimensioner (H x B x D) Inomhusdel mm Utomhusdel Vikt Inomhusdel/Utomhusdel kg 14/39 14/40 9.5/36 9.5/40 8.5/36 8.5/39 8.5/40 14/40 Köldmedium (Global Warming Potential) 1.30 R410A (2,088) R410A 1.20 (2,088) R410A 1.05 (2,088) R410A (2,088) 1.30 Köldmediemängd g OBS: Specifikationerna baseras på följande förutsättningar. Kylning: Inomhustemperatur 27 CDB/19 CWB, och utomhustemperatur 35 CDB/24 CWB. Uppvärmning: Inomhustemperatur 20 CDB/15 CWB, och utomhustemperatur 7 CDB/6 CWB. Rörlängd: 5.0 m Nivåskillnad: 0 m (Utomhusdel - Inomhusdel) I.D.= Inomhusdel U.D.= Utomhusdel AGYG14LVCB AOYG14LVCN Extra tillval HYHET Trådlöst LAN-gränssnitt UTY-TFNXZ1 Egenskaper Det är den mest avancerade lösningen för fjärrstyrning av luftbehandlingssystem med alla sorters mobilutrustningar som smartphones och surfplattor. Användarvänlig display underlättar handhavandet. Trådbunden fjärrkontroll UTY-RVNYM Enkel fjärrkontroll UTY-RSNYM Kommunikationssats UTY-TWBXF1/UTY-TWBXF Maskeringssats UTR-STA Inomhusdel * Trådlöst LAN Gränssnitt Internet Smartphone Individuell ACnamnskärm Rumstemperatur ON/OFF-knapp Temperaturinställning UTY-RNNYM UTY-XCBXZ2 För LZ, LT models Satsen används för maskering av golvmonterad enhet mot väggen. Extern anslutningssats: UTY-XWZXZ5 Smartphone Router Surfplatta Driftsläge *: Väggmonterad enhet kräver kommunikationssats. För LM modellen Input: Drift Output: Driftsstatus, Felstatus 14 Nordic Collection

15 Produktegenskaper LZ Energisparande närvarosensor Underhållsvärme10 C Ekonomiläge Forcerad värme Äppelkatechinfilter Effektdiffusor Forcerat läge Tyst läge Automatisk Double swing Upp- och ner Automatisk Auto återstart Nattimer Program omkoppling automatik svängande fläkthastighet timer luftriktare Veckoprogram Veckosetback timer Filterikon Filterför luktborttagning Tvättbar panel LT LM LV : Extra tillbehör krävs Förklaring av egenskaper Energibesparingsfuktioner Bekvämlighetsfunktioner Rengöringsfunktioner Energisparande närvarosensor Närvarosensorn känner av människors rörelser i rummet och bestämmer om sparläget ska aktiveras. Underhållsvärme +10 C Temperaturen i rummet kan hållas på en konstant nivå på +10 C för att undvika allt för stort temperaturfall när ingen vistas i rummet. Nattimer Mikrodator ändrar automatiskt temperaturen i rummet för att åstadkomma komfortabelt sovklimat på natten. Luktfilter Filtret tar bort dåliga lukter tack vare oxidering och reducering av joner vilka bildas på ytor av små keramiska element. Ekonomiläge Termostatinställningen ändras automatiskt beroende på temperaturen för att undvika onödig kylning eller uppvärmning. Tyst läge Låg ljudnivå på utomhusdelen kan väljas. Program timer Med denna digitala timer kan en av fyra val göras: ON, OFF, ON» OFF eller OFF» ON. Äppelkatechinfilter Äppelkatechinfiltret använder statisk elektricitet för att ta bort fina partiklar och damm från luften. Automatisk omkoppling Enheten kopplas automatiskt om mellan kyl- och värmedrift beroende på temperaturinställningar och temperaturen i rummet. Veckoprogram Olika på-/avtider kan ställas in för varje dag. Tvättbar panel Frontpanelen demonteras på ett enkelt sätt vilket underlättar underhållet. Komfortfunktioner Double swing automatik Avancerad svängningsrörelse av flödesriktarna gör det möjligt att automatiskt svänga både i horisontell och vertikal led. Vecko- + setback timer *Extra tillbehör krävs Vecko- + setback timer kan ställa in temperatur för två tidsintervaller och för varje veckodag. Forcerad värme Håller värmekapaciteten även när temperaturen utomhus är -7 C. Upp- och ner svängande luftriktare Luftriktarna svänger automatiskt upp och ner. Filterikon Dioden indikerar att filtret måste rengöras. Effektdiffusor En extra luftflödesriktare som öppnas beroende på signaler från övervakningssensorerna för att snabbt möta komfortbehovet Forcerat läge Drift med maximalt luftflöde och fläkthastighet för att snabbt åstadkomma komforten i rummet. Automatisk fläkthastighet Mikrodatorn justerar automatiskt luftflödet effektivt för att följa temperaturändringar i rummet. Auto återstart Vid tillfälligt spänningsbortfall återstartar luftkonditioneringen automatiskt med samma driftsläge som förut när strömförsörningen återställs. LT-modellen har fått flera utnämningar if Product Design Award 2012 Utmärkelsen delas ut varje år av den tyska internationella organisationen Industries Forum Design Hannover (if) till industriella produkter från hela världen.. Good Design Award sponsras av japanska Institute of Design Promotion och delas ut en gång om året till en produkt med utmärkt design. Reddot Design Award Winner 2012 Designtävlingen har arrangerats sedan år Priset den röda punkten är en internationellt erkänt kvalitetsmärke. Nordic Collection 15
