Investera i en luft/luft värmepump. Hur fungerar det - och vad bör jag tänka på? kcc.

Transkript

1 Investera i en luft/luft värmepump 1 Hur fungerar det - och vad bör jag tänka på?

2 Så fungerar en luft/luft värmepump 2 Kompressorn (1) tillförs en mindre mängd energi, komprimerar köldmediegasen, höjer dess tryck och temperatur. Det bildas hetgas (2). I kondensorn (3) avger den varma hetgasen sin värme till rumsluften och köldmediet kondenserar till vätska (4). Köldmediet, nu i vätskeform, passerar igenom expansionsventilen (5) som här sänker trycket(6) på köldmediet för att kunna reglera förångningen (7). När köldmediet upptar värmeenergi ifrån uteluften i förångaren (7) så förångas köldmediet och transporteras vidare i gasform (8) till kompressorn. En ny cykel kan starta. Inomhusdel Utomhusdel (2) (1) (8) (3) (7) (4) (5) (6) Husvägg

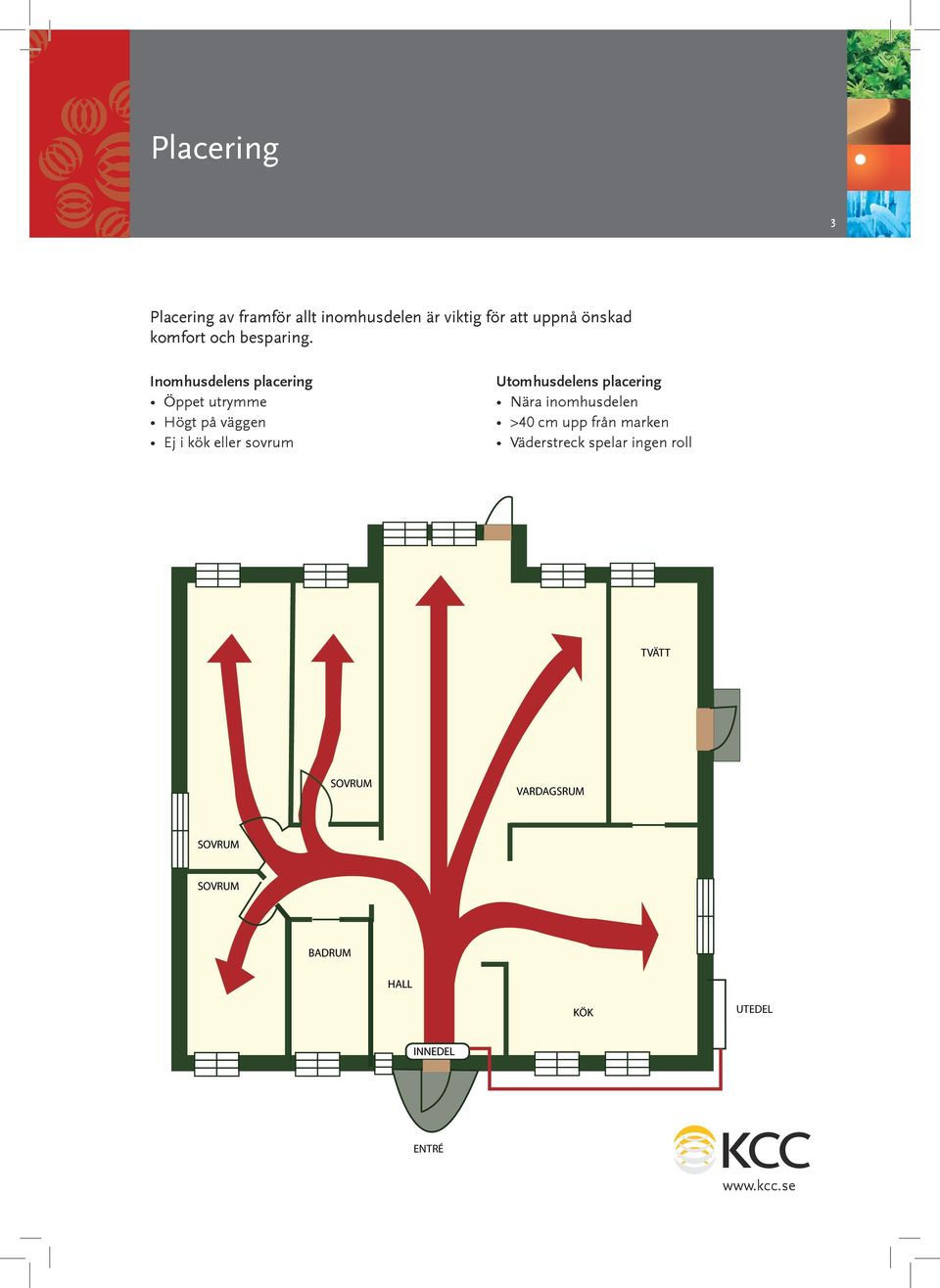

3 Placering 3 Placering av framför allt inomhusdelen är viktig för att uppnå önskad komfort och besparing. Inomhusdelens placering Öppet utrymme Högt på väggen Ej i kök eller sovrum Utomhusdelens placering Nära inomhusdelen >40 cm upp från marken Väderstreck spelar ingen roll TVÄTT SOVRUM VARDAGSRUM SOVRUM SOVRUM BADRUM HALL KÖK UTEDEL INNEDEL ENTRÉ

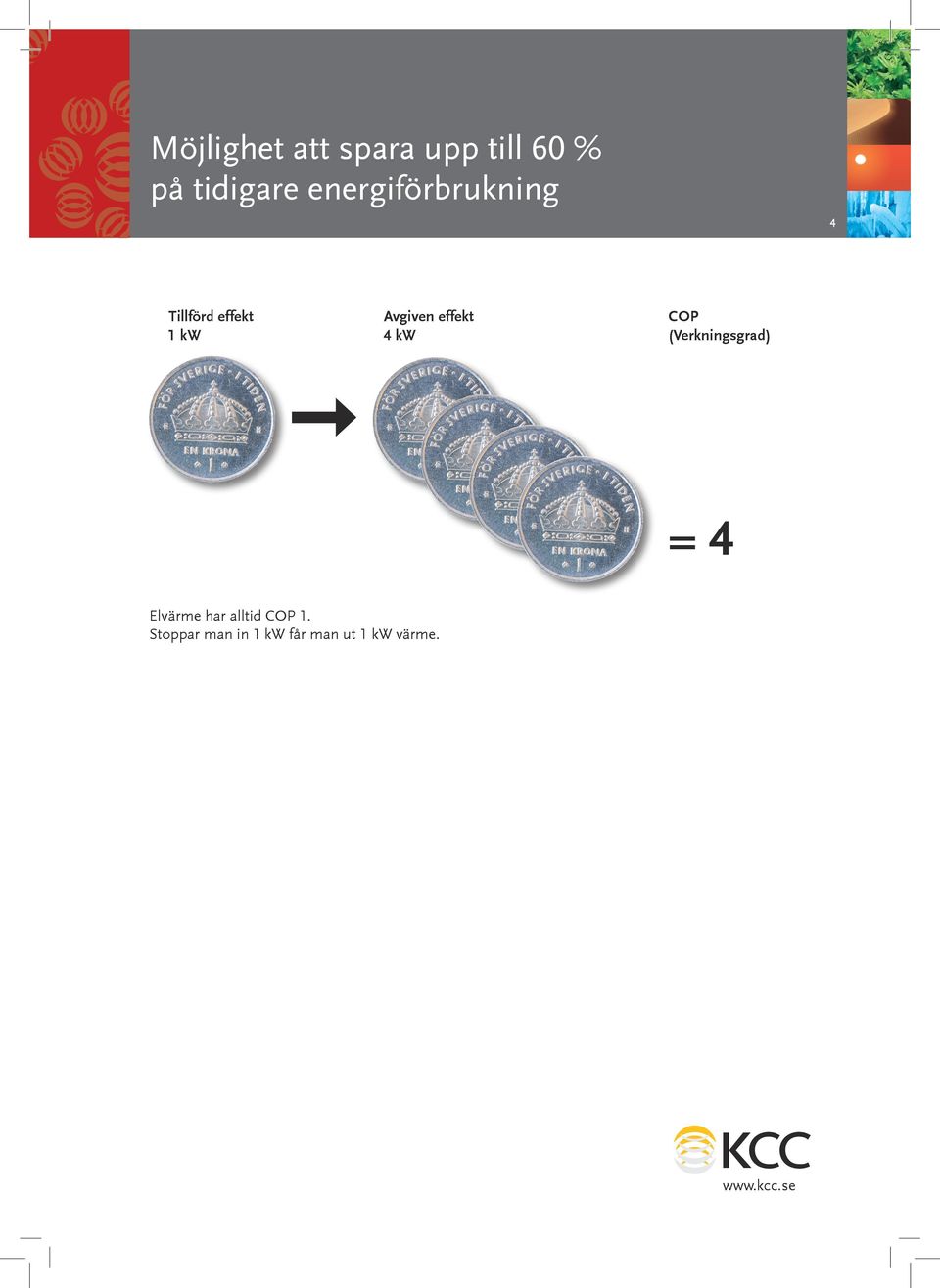

4 Möjlighet att spara upp till 60 % på tidigare energiförbrukning 4 Tillförd effekt 1 kw Avgiven effekt 4 kw COP (Verkningsgrad) = 4 Elvärme har alltid COP 1. Stoppar man in 1 kw får man ut 1 kw värme.

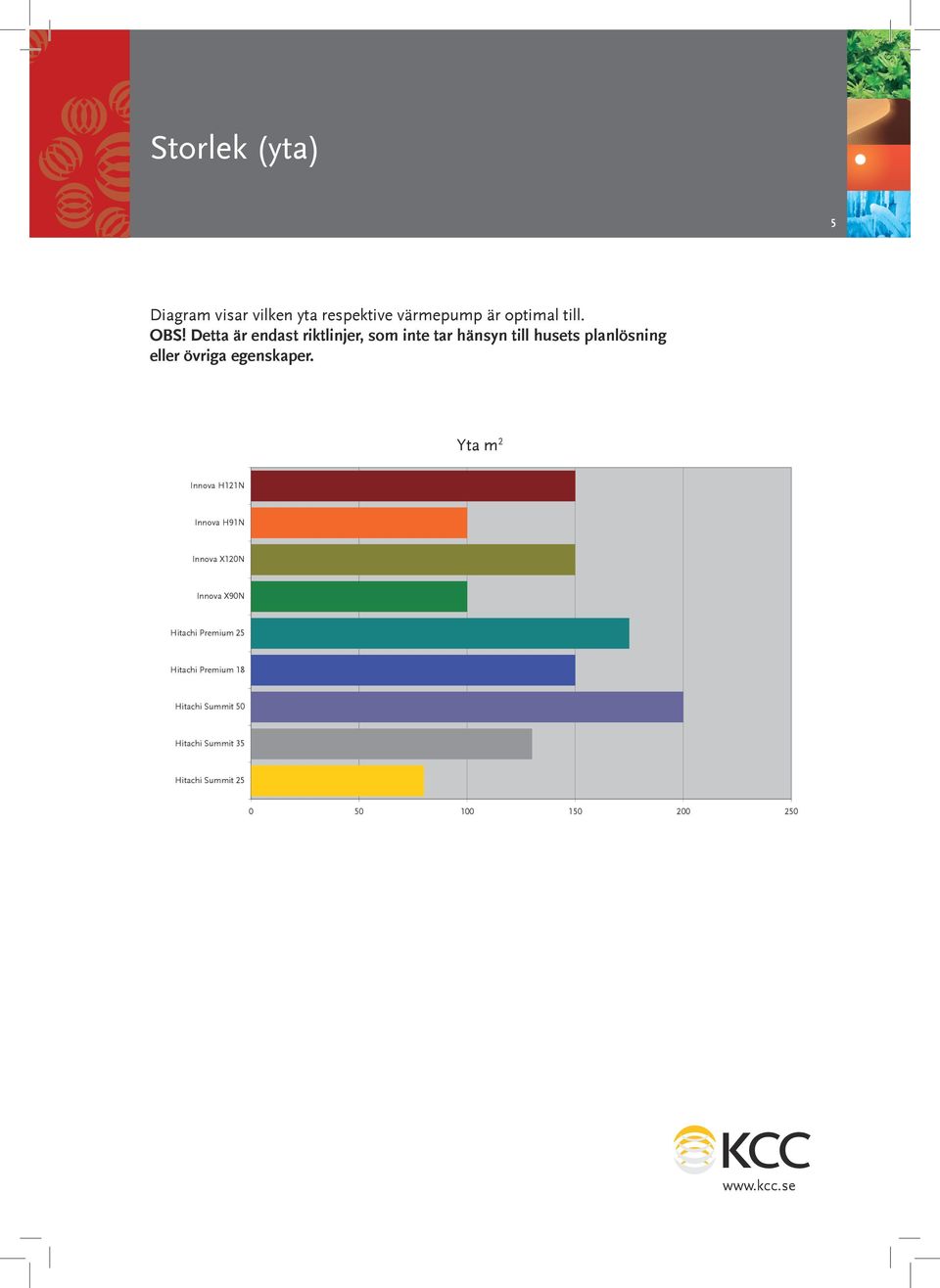

5 Storlek (yta) 5 Diagram visar vilken yta respektive värmepump är optimal till. OBS! Detta är endast riktlinjer, som inte tar hänsyn till husets planlösning eller övriga egenskaper. Yta m² 2 Innova H121N Innova H91N Innova X120N Innova X90N Hitachi Premium 25 Hitachi Premium 18 Hitachi Summit 50 Hitachi Summit 35 Hitachi Summit

6 COP 6 COP (eller verkningsgrad) = Värmeeffekt/tillförd effekt. Om COP är 4, så är värmeeffekten 4 ggr större än den tillförda effekten. Diagrammet visar respektive värmepumps verkningsgrad vid utetemperatur 7 C och innetemperatur 20 C. COP vid COP 7 C vid 7 C ute/20 C inne inne Innova H121N Innova H91N Innova X120N Innova X90N Hitachi Premium 25 Hitachi Premium 18 Hitachi Summit 50 Hitachi Summit 35 Hitachi Summit

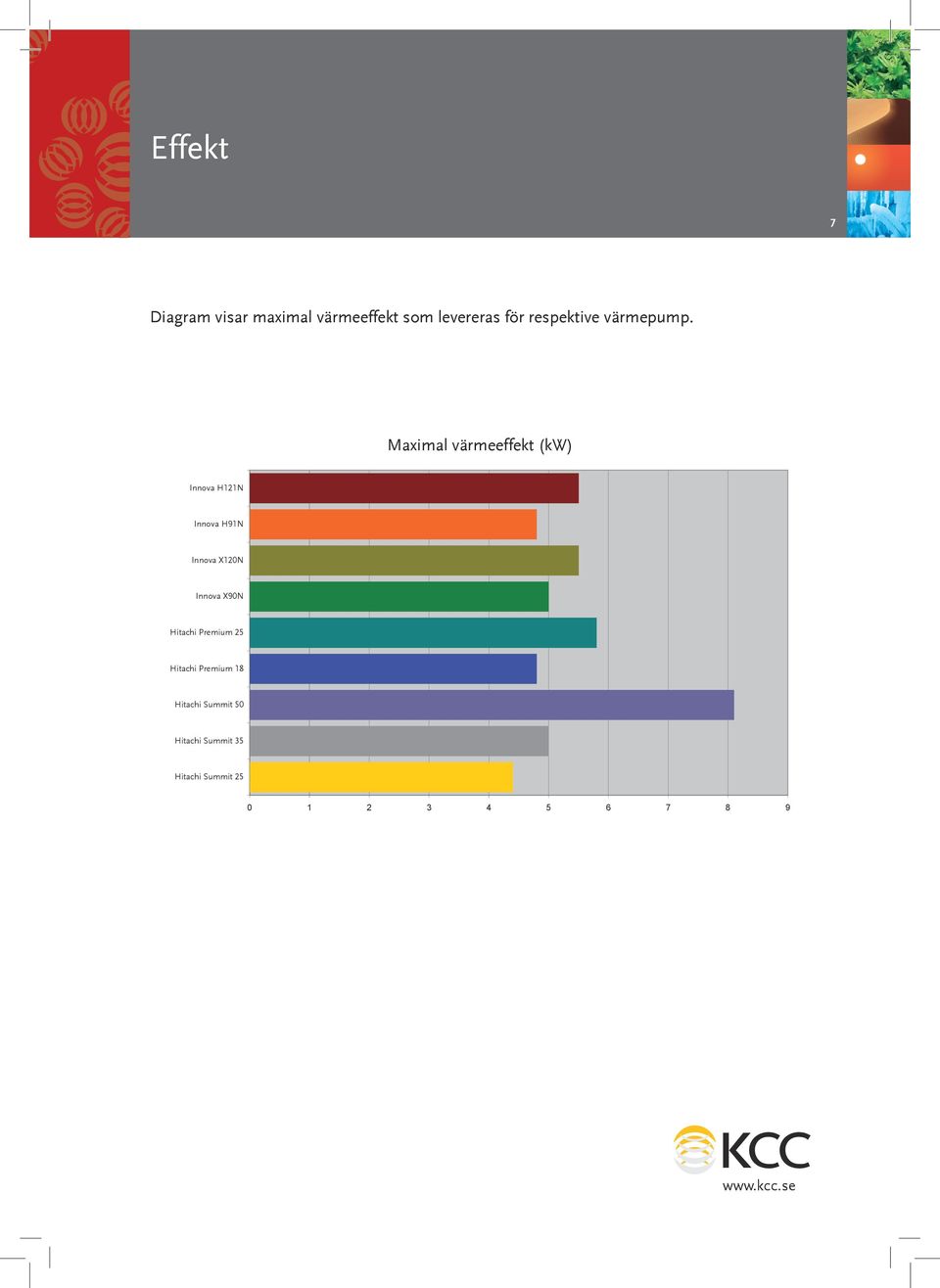

7 Effekt 7 Diagram visar maximal värmeeffekt som levereras för respektive värmepump. Maximal Maximal värmeeffekt (kw) Innova H121N Innova H91N Innova X120N Innova X90N Hitachi Premium 25 Hitachi Premium 18 Hitachi Summit 50 Hitachi Summit 35 Hitachi Summit

8 Innova X 8 Värmeeffekt 5,5 kw Temperaturstyrning från rumsgivare i fjärrkontrollen, ger en bättre värmespridning i huset Underhållsvärme som håller husets temperatur mellan 8-12 C när huset står tomt Dubbelrotationskompressor ökar verkningsgraden (COP), samtidigt som vibrationer, oljud och slitage minskar 5 års garanti som täcker både servicearbete och material 5 års garanti

9 Innova H 9 NYHET! Dubbelrotationskompressor som ger lägre ljud, mindre vibrationer på utomhusdelen = längre livslängd! Vevhusvärmare på kompressorn Trågvärme i utomhusdelen, termostatstyrd säkerhetsfunktion för hårda vinterdagar Unik på marknaden med en temperatursensor i fjärrkontrollen, vilket ger en jämnare temperatur jämfört med traditionella värmepumpar på marknaden. 5-års garanti Specialbyggd för våra nordiska förhållanden Fläktfunktion som filtrerar och renar inomhusluften Tvättbara luftreningsfilter ger billiga driftskostnader Temperaturvisning på både inomhus och utomhustemperatur Hela SJU fläkthastigheter, ger ökad möjlighet till ökad komfort och lägre ljud 5 års garanti

10 Tekniska data Innova 10 INNOVA X90N X120N H91N H121N Spänning 240/1-fas/50Hz 240v/ 1-fas/ 50Hz 240v/1-fas/50Hz 240v/1-fas/50Hz Kompressor Twin rotary (Sanyo) Twin rotary (Sanyo) Twin rotary (Sanyo) Twin rotary (Sanyo) Värmeeffekt, kw (0,5)-5,0 (0,56)-5,5 (0,72)-4,8 (0,72)-5,5 COP (nominellt) 4,28 3,76 5,1 4,8 Ljudnivå utedel 54 dba 54 dba 48 dba 48 dba Ljudnivå innedel 42/38/30/28 dba 42/38/30/28 dba 42/36/34/32/28/24/21 dba 43/36/34/32/28/24/22 dba Köldmedie, R410A 1300g 1300g 1300g 1300g Röranslutning 1/4-3/8 1/4-3/8 (1/2 ) 1/4-3/8 1/4-3/8 Innedel b/h/d + vikt 872x283x188mm/11 Kg 872x283x188mm/11 Kg 866x292x209mm/11 Kg 866x292x209mm/11 Kg övriga egenskaper. Utedel b/h/d + vikt 848x575x320 /40 Kg 848x575x320 /41 Kg 899x596x378mm/43 Kg 899x596x378mm/43 Kg * Yta för uppvärmning 100 m² 150 m² 100 m² 150 m² * OBS! Detta är endast riktlinjer, som inte tar hänsyn till husets planlösning eller övriga egenskaper. Innova H

11 Hitachi Summit 11 Låg ljudnivå Tvättbart kolfilter och antibakteriellt luftreningsfilter Bättre inomhusmiljö Trådlös fjärrkontroll med 24-timmarstimer 5-års garanti Kompakt och snygg designad inomhusdel Marknadsledande värmeffekt på hela 8,1 kw (Summit 50) En av marknadens minsta inomhusdelar - smälter in i hemmamiljön! 5 års garanti

12 Tekniska data Hitachi Summit 12 HITACHI SUMMIT RAS-25FH6 RAS-35FH6 RAS-50FH7 Spänning 230v/ 1-fas/ 50 Hz 230v/ 1-fas/ 50 Hz 230v/ 1-fas/ 50 Hz Kompressor DC-rotation DC-rotation DC-rotation Effekt, kw 3,4 (0,9-4,4) 4,2 (0,9-5,0) 6,0 (0,9-8,1) COP (nominellt) 3,9 3,8 3,6 Ljudnivå utedel Ljudnivå innedel 39/33/27/23 dba 42/35/30/26 dba 47/39/31/27 dba Köldmedie, R410A 820 g 870 g 1600 g Röranslutning 1/4-3/8 1/4-3/8 1/4-1/2 Innedel b/h/d + vikt 780x280x220 /9,5 Kg 780x280x220 /9,5 Kg 780x280x220 /9,5 Kg Utedel b/h/d + vikt 700x505x258 /27 Kg 750x548x288 /35 Kg 850x650x298 /45 Kg * Yta för uppvärmning 80 m² 130 m² 200 m² * OBS! Detta är endast riktlinjer, som inte tar hänsyn till husets planlösning eller övriga egenskaper.

13 Hitachi Premiuim 13 Ger en av de högsta energibesparningarna på marknaden - COP 6,13! 5-års garanti Imponerande låg ljudnivå! Självrengörande filter Antibakteriellt rostfritt stål med plasmafilter = Lätt att hålla rent! Eco Scroll kompressor som ger en stabil, säker drift vilket ger en hög energibesparing 10% högre verkningsgrad än vanliga AC-kompressorer som gör att du helt slipper det irriterande surrljud som bildas av de elektromagnetiska vågorna i en AC-motor Levererar värme även vid mycket låga utomhustemperaturer! 5 års garanti

14 Tekniska data Hitachi Premium 14 HITACHI PREMIUM RAS-18SX8 RAS-25SX8 Spänning 230v/ 1-fas/ 50Hz 230v/ 1-fas/ 50Hz Kompressor DC-scroll DC-scroll Effekt, kw 2,3 (0,6-4,8) 3,2 (0,6-5,8) COP (nominellt) 6,13 5,47 Ljudnivå utedel Ljudnivå innedel 41/35/30/20 dba 42/35/30/20 dba Köldmedie, R410A 1190 g 1190 g Röranslutning 1/4-3/8 1/4-3/8 Innedel b/h/d + vikt 798x295x233 /11,5 Kg 780x280x220 /9,5 Kg Utedel b/h/d + vikt 700x505x258 /27 Kg 750x570x288 /36 Kg * Yta för uppvärmning 150 m² 175 m² * OBS! Detta är endast riktlinjer, som inte tar hänsyn till husets planlösning eller övriga egenskaper.

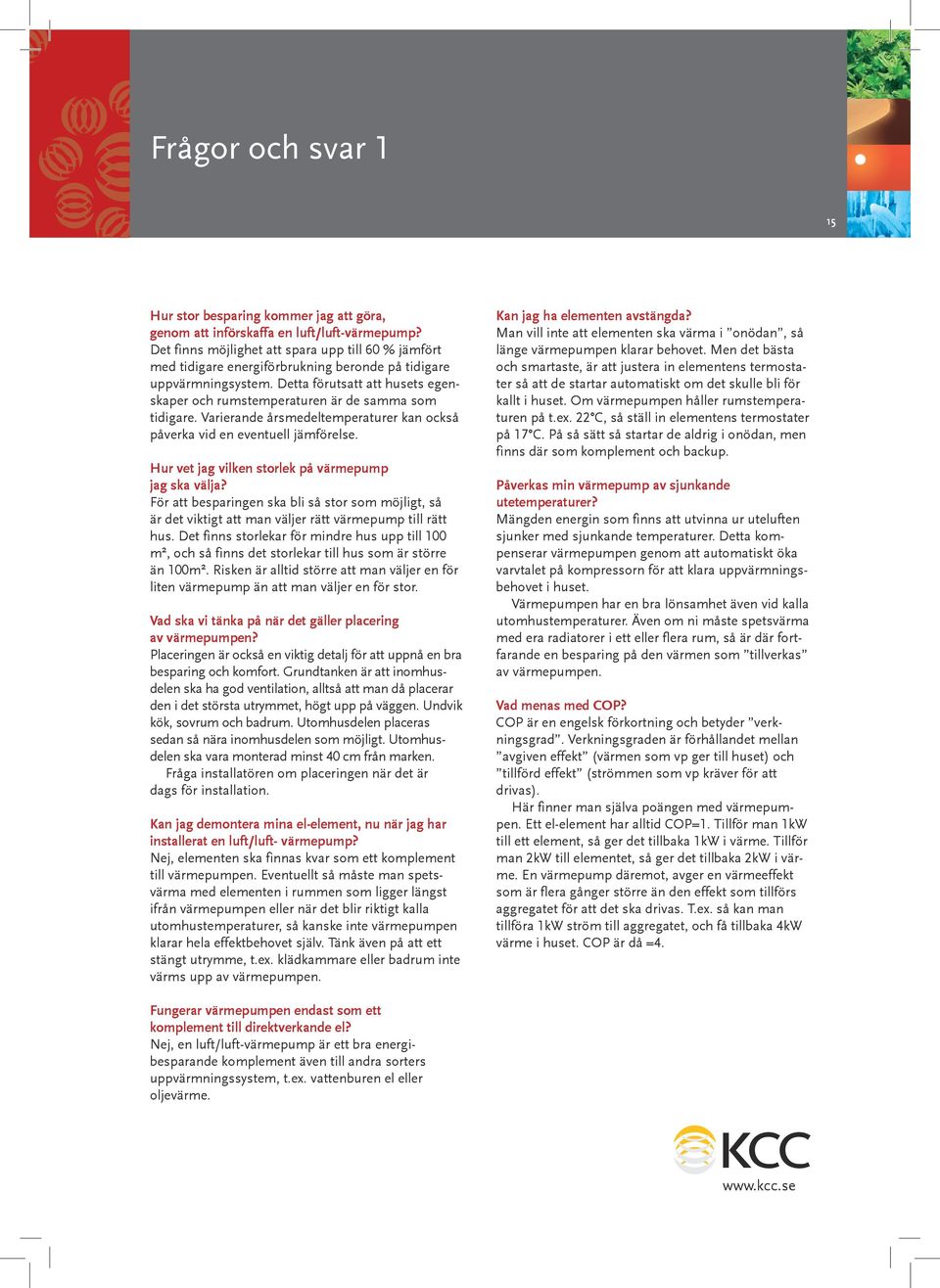

15 Frågor och svar 1 15 Hur stor besparing kommer jag att göra, genom att införskaffa en luft/luft-värmepump? Det finns möjlighet att spara upp till 60 % jämfört med tidigare energiförbrukning beronde på tidigare uppvärmningsystem. Detta förutsatt att husets egenskaper och rumstemperaturen är de samma som tidigare. Varierande årsmedeltemperaturer kan också påverka vid en eventuell jämförelse. Hur vet jag vilken storlek på värmepump jag ska välja? För att besparingen ska bli så stor som möjligt, så är det viktigt att man väljer rätt värmepump till rätt hus. Det finns storlekar för mindre hus upp till 100 m², och så finns det storlekar till hus som är större än 100m². Risken är alltid större att man väljer en för liten värmepump än att man väljer en för stor. Vad ska vi tänka på när det gäller placering av värmepumpen? Placeringen är också en viktig detalj för att uppnå en bra besparing och komfort. Grundtanken är att inomhusdelen ska ha god ventilation, alltså att man då placerar den i det största utrymmet, högt upp på väggen. Undvik kök, sovrum och badrum. Utomhusdelen placeras sedan så nära inomhusdelen som möjligt. Utomhusdelen ska vara monterad minst 40 cm från marken. Fråga installatören om placeringen när det är dags för installation. Kan jag demontera mina el-element, nu när jag har installerat en luft/luft- värmepump? Nej, elementen ska finnas kvar som ett komplement till värmepumpen. Eventuellt så måste man spetsvärma med elementen i rummen som ligger längst ifrån värmepumpen eller när det blir riktigt kalla utomhustemperaturer, så kanske inte värmepumpen klarar hela effektbehovet själv. Tänk även på att ett stängt utrymme, t.ex. klädkammare eller badrum inte värms upp av värmepumpen. Fungerar värmepumpen endast som ett komplement till direktverkande el? Nej, en luft/luft-värmepump är ett bra energibesparande komplement även till andra sorters uppvärmningssystem, t.ex. vattenburen el eller oljevärme. Kan jag ha elementen avstängda? Man vill inte att elementen ska värma i onödan, så länge värmepumpen klarar behovet. Men det bästa och smartaste, är att justera in elementens termostater så att de startar automatiskt om det skulle bli för kallt i huset. Om värmepumpen håller rumstemperaturen på t.ex. 22 C, så ställ in elementens termostater på 17 C. På så sätt så startar de aldrig i onödan, men finns där som komplement och backup. Påverkas min värmepump av sjunkande utetemperaturer? Mängden energin som finns att utvinna ur uteluften sjunker med sjunkande temperaturer. Detta kompenserar värmepumpen genom att automatiskt öka varvtalet på kompressorn för att klara uppvärmningsbehovet i huset. Värmepumpen har en bra lönsamhet även vid kalla utomhustemperaturer. Även om ni måste spetsvärma med era radiatorer i ett eller flera rum, så är där fortfarande en besparing på den värmen som tillverkas av värmepumpen. Vad menas med COP? COP är en engelsk förkortning och betyder verkningsgrad. Verkningsgraden är förhållandet mellan avgiven effekt (värmen som vp ger till huset) och tillförd effekt (strömmen som vp kräver för att drivas). Här finner man själva poängen med värmepumpen. Ett el-element har alltid COP=1. Tillför man 1kW till ett element, så ger det tillbaka 1kW i värme. Tillför man 2kW till elementet, så ger det tillbaka 2kW i värme. En värmepump däremot, avger en värmeeffekt som är flera gånger större än den effekt som tillförs aggregatet för att det ska drivas. T.ex. så kan man tillföra 1kW ström till aggregatet, och få tillbaka 4kW värme i huset. COP är då =4.

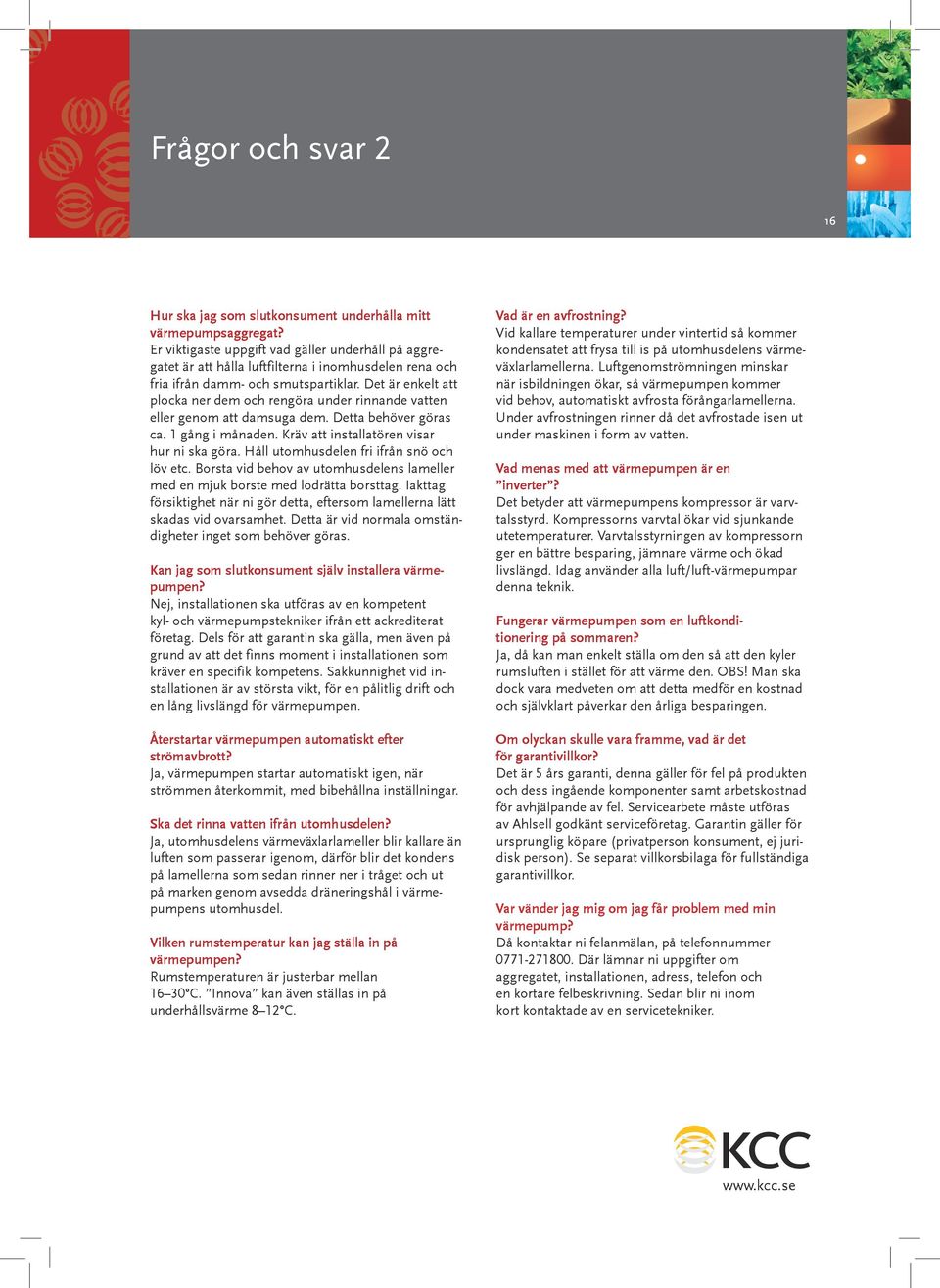

16 Frågor och svar 2 16 Hur ska jag som slutkonsument underhålla mitt värmepumpsaggregat? Er viktigaste uppgift vad gäller underhåll på aggregatet är att hålla luftfilterna i inomhusdelen rena och fria ifrån damm- och smutspartiklar. Det är enkelt att plocka ner dem och rengöra under rinnande vatten eller genom att damsuga dem. Detta behöver göras ca. 1 gång i månaden. Kräv att installatören visar hur ni ska göra. Håll utomhusdelen fri ifrån snö och löv etc. Borsta vid behov av utomhusdelens lameller med en mjuk borste med lodrätta borsttag. Iakttag försiktighet när ni gör detta, eftersom lamellerna lätt skadas vid ovarsamhet. Detta är vid normala omständigheter inget som behöver göras. Kan jag som slutkonsument själv installera värmepumpen? Nej, installationen ska utföras av en kompetent kyl- och värmepumpstekniker ifrån ett ackrediterat företag. Dels för att garantin ska gälla, men även på grund av att det finns moment i installationen som kräver en specifik kompetens. Sakkunnighet vid installationen är av största vikt, för en pålitlig drift och en lång livslängd för värmepumpen. Återstartar värmepumpen automatiskt efter strömavbrott? Ja, värmepumpen startar automatiskt igen, när strömmen återkommit, med bibehållna inställningar. Ska det rinna vatten ifrån utomhusdelen? Ja, utomhusdelens värmeväxlarlameller blir kallare än luften som passerar igenom, därför blir det kondens på lamellerna som sedan rinner ner i tråget och ut på marken genom avsedda dräneringshål i värmepumpens utomhusdel. Vilken rumstemperatur kan jag ställa in på värmepumpen? Rumstemperaturen är justerbar mellan C. Innova kan även ställas in på underhållsvärme 8 12 C. Vad är en avfrostning? Vid kallare temperaturer under vintertid så kommer kondensatet att frysa till is på utomhusdelens värmeväxlarlamellerna. Luftgenomströmningen minskar när isbildningen ökar, så värmepumpen kommer vid behov, automatiskt avfrosta förångarlamellerna. Under avfrostningen rinner då det avfrostade isen ut under maskinen i form av vatten. Vad menas med att värmepumpen är en inverter? Det betyder att värmepumpens kompressor är varvtalsstyrd. Kompressorns varvtal ökar vid sjunkande utetemperaturer. Varvtalsstyrningen av kompressorn ger en bättre besparing, jämnare värme och ökad livslängd. Idag använder alla luft/luft-värmepumpar denna teknik. Fungerar värmepumpen som en luftkonditionering på sommaren? Ja, då kan man enkelt ställa om den så att den kyler rumsluften i stället för att värme den. OBS! Man ska dock vara medveten om att detta medför en kostnad och självklart påverkar den årliga besparingen. Om olyckan skulle vara framme, vad är det för garantivillkor? Det är 5 års garanti, denna gäller för fel på produkten och dess ingående komponenter samt arbetskostnad för avhjälpande av fel. Servicearbete måste utföras av Ahlsell godkänt serviceföretag. Garantin gäller för ursprunglig köpare (privatperson konsument, ej juridisk person). Se separat villkorsbilaga för fullständiga garantivillkor. Var vänder jag mig om jag får problem med min värmepump? Då kontaktar ni felanmälan, på telefonnummer Där lämnar ni uppgifter om aggregatet, installationen, adress, telefon och en kortare felbeskrivning. Sedan blir ni inom kort kontaktade av en servicetekniker.
