1 XPower. Luft/luft värmepumpar

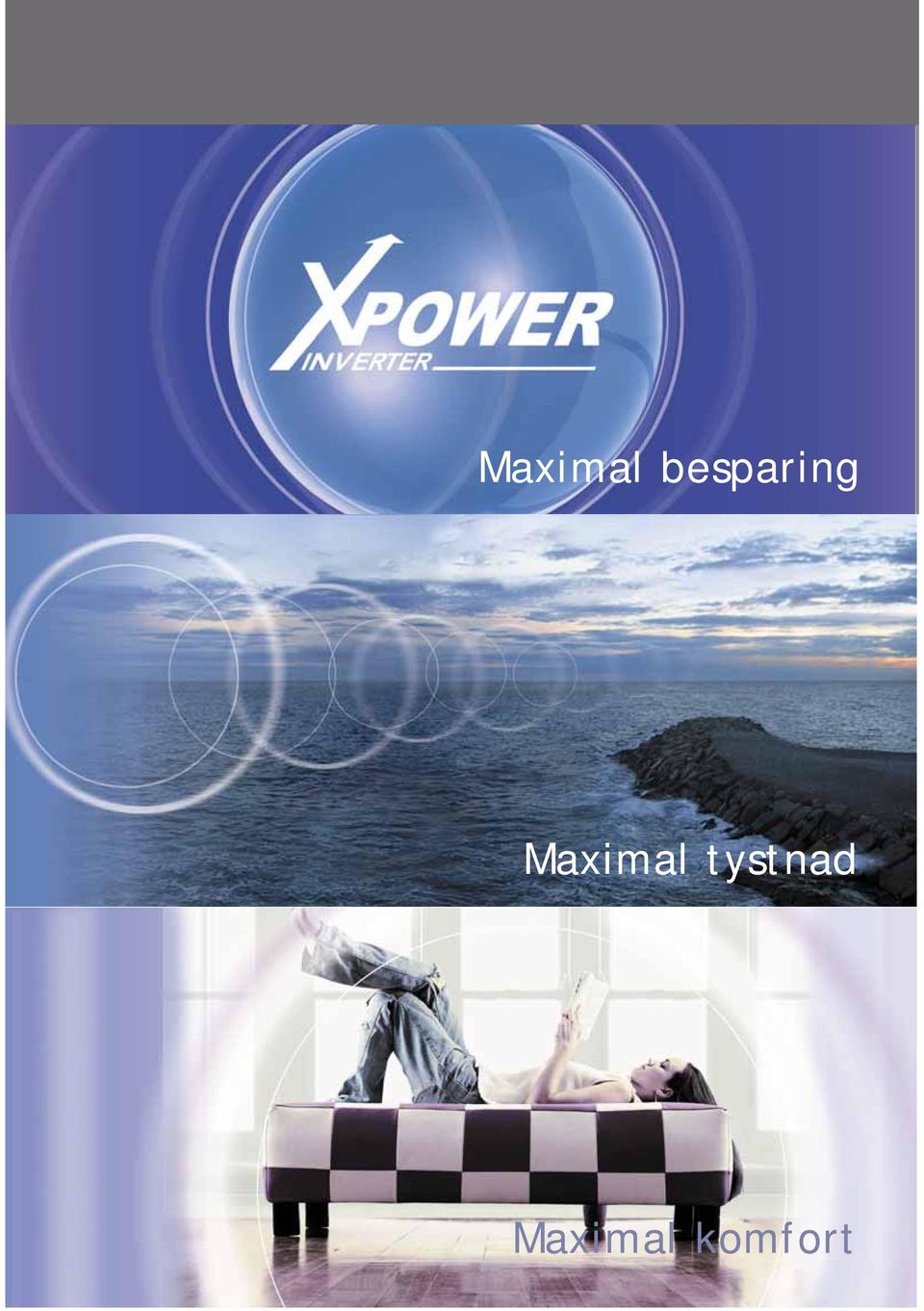

2 Maximal besparing Maximal tystnad Maximal komfort

3 XPower. Det naturliga valet för dig som vill ha det bästa. Maximal tystnad När XPower arbetat sig upp till önskad temperaturnivå sker driften nästan obemärkt och på så sätt garanteras ett optimalt inomhusklimat med fina akustiska egenskaper. En ny teknologi för ökad komfort XPower är det naturliga valet för dig som vill kombinera optimal komfort med ett miljökorrekt val. Med denna värmepump får du en extremt tystgående drift, vacker design och en högkvalitativ inomhusluft i kombination med reducerad energiförbrukning. Maximal komfort Styrkan och kapaciteten i XPower-systemet garanterar att önskad temperatur uppnås dubbelt så fort, jämfört med konventionella system. Temperaturen hålls sedan på en konstant nivå hela dygnet alla årstider. Maximal besparing Tack vare XPower inverter-teknologi möjliggörs en energibesparing på upp till 40% jämfört med traditionella system. TILLFÖRLITLIGHET Carriers XPower har genomgått strikta kvalitetstester, som ägt rum från första början vid produktplaneringen och sedan följt värmepumpen fram till produktionsfasen (ISO 9001). CERTIFIERAD PRESTANDA De produktdata som Carrier publicerar är certifierade av Eurovent, vilket är det viktigaste, oberoende, europeiska kontrollorganet inom luftkonditioneringsbranschen. CERTIFIERAD KUNDSÄKERHET Säkerhetsnormen i Carriers XPower-system är certifierad av IMQ/VDE.

4 Med en enkel knappnedtryckning kan du andas in frisk, naturlig luft XPower Sensat-ion är ett innovativt Carrier-system som bidrar till att du känner dig piggare och full av energi. Tryck ned knappen med en lövsymbol på fjärrkontrollen och inom några minuter börjar Sensat-ion skapa negativa joner, vilka bekämpar de skadliga effekterna hos positiva joner. Resultat: en frisk, härlig luft som efter ett sommarregn vilket ger dig större välbefinnande och mer energi. Mikrofiltrerad luft nu ännu renare Det exklusiva Air4Life filtersystemet rengör luften från föroreningar och dåliga lukter och fullbordar därmed joniseringsprocessen. Air4Life avlägsnar dammpartiklar, som de negativa jonerna dragit till sig, och som annars skulle hamnat inne i rummet. ANTI-SMUTS FILTER Avlägsnar damm och hår från pälsdjur Den rätta kombinationen mellan mikrofiltrerad och joniserad luft + = ELEKTROSTATISKT FILTER Avlägsnar sporer och fina dammpartiklar TITANFILTER Neutraliserar rök och bakterier ned till 0.01 μm Fläkten är specialbehandlad för att förhindra mögelbildning. ENERGI MER OCH VITALITET KAD

5 XPower Sensat-ion. För dig som älskar design och energin i joniserad luft. Mer komfort, minskad energiförbrukning Med XPower Sensat-ion garanteras en hög komfortnivå hela året, samtidigt som energiförbrukningen markant reduceras. Jämfört med konventionella system möjliggörs här en besparing på upp till 30%. Mjuk elegans XPower Sensat-ion har en design som är noga utarbetad i varje detalj. Den mjuka, eleganta ytan i aluminium ger en känsla av enkelhet, som väl harmoniserar ihop med värmepumpens kompakta dimensioner. Välbefinnande via en knappnedtryckning Samtliga funktioner regleras enkelt via den ergonomiska fjärrkontrollen MyComfort. MAXDRIFT Tidsbegränsad funktion för att snabbt uppnå önskad komfort FRISTÅENDE JONISERINGSFUNKTION Aktiveras med hjälp av fjärrkontrollen EKONOMI FUNKTION För maximal energibesparing och tystgående drift.

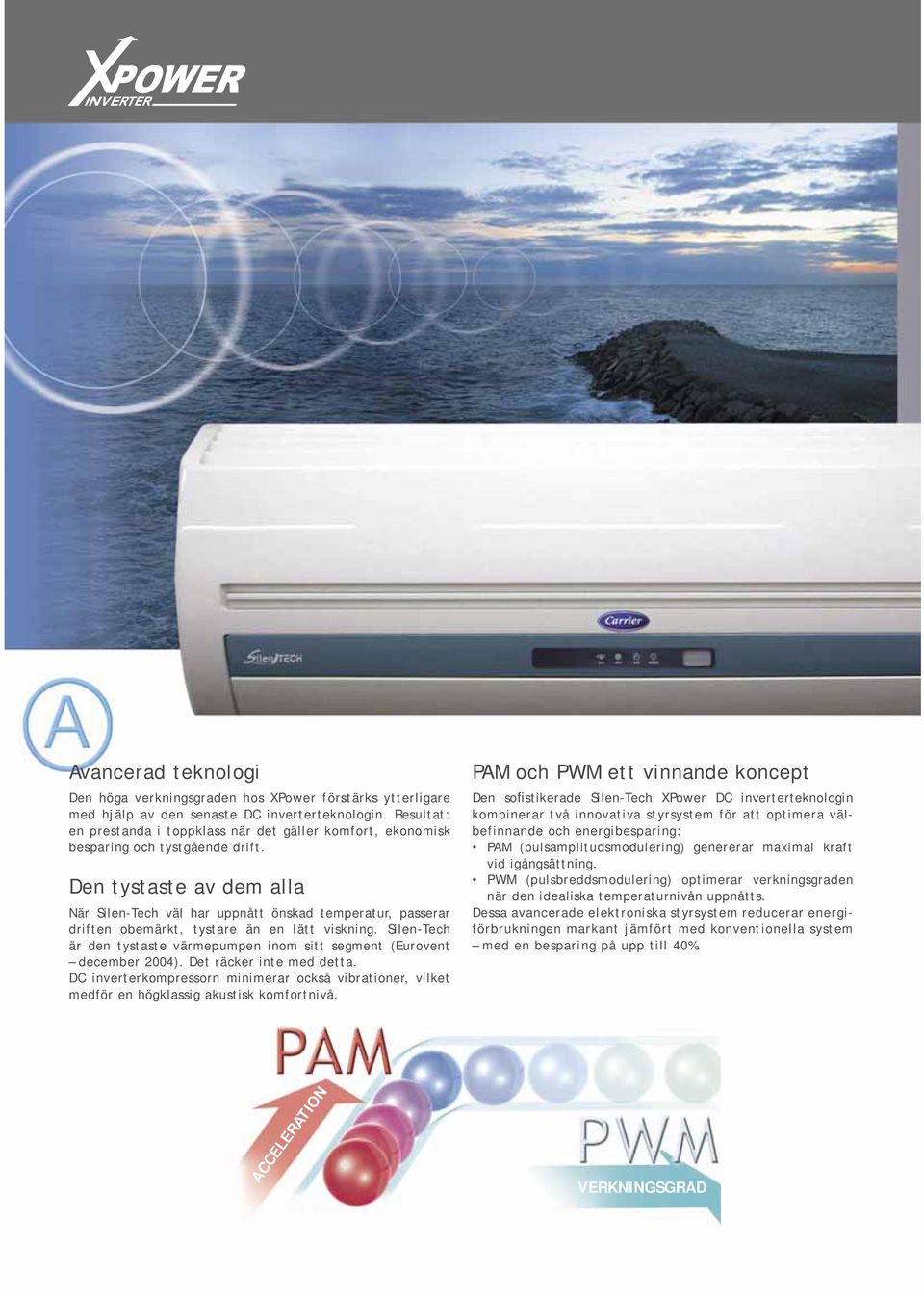

6 Avancerad teknologi Den höga en hos XPower förstärks ytterligare med hjälp av den senaste DC inverterteknologin. Resultat: en prestanda i toppklass när det gäller komfort, ekonomisk besparing och tystgående drift. Den tystaste av dem alla När Silen-Tech väl har uppnått önskad temperatur, passerar driften obemärkt, tystare än en lätt viskning. Silen-Tech är den tystaste värmepumpen inom sitt segment (Eurovent december 2004). Det räcker inte med detta. DC inverterkompressorn minimerar också vibrationer, vilket medför en högklassig akustisk komfortnivå. PAM och PWM ett vinnande koncept Den sofistikerade Silen-Tech XPower DC inverterteknologin kombinerar två innovativa styrsystem för att optimera välbefinnande och energibesparing: PAM (pulsamplitudsmodulering) genererar maximal kraft vid igångsättning. PWM (pulsbreddsmodulering) optimerar en när den idealiska temperaturnivån uppnåtts. Dessa avancerade elektroniska styrsystem reducerar energiförbrukningen markant jämfört med konventionella system med en besparing på upp till 40%. ACCELERATION VERKNINGSGRAD

7 XPower Silen-Tech. För dig som vill ha fördelarna med kraften i DC inverter och maximalt tyst drift. GINSENG FILTER Nano-teknologi renar luften Air4Life Nano-Tech är Carriers senaste teknologi när det gäller att förbättra kvaliteten på inomhusluften. Det består av ett Nano Silver-Ginseng filter och ett fotokatalytiskt nanofilter. Nano-teknologin förbättrar luftfiltreringen och ökar filtrets. Omedelbar komfort via knappen för tidsbegränsad maxdrift. Nano Silver-Ginseng filter Silver har förmågan att sterilisera och avlägsna dålig lukt. Dessa egenskaper förstärks i filtret genom att silvret ligger inbäddat i extrakt från Nano Silica och Ginseng. Vi har också tillsatt ett enzym kallat EDTA, som äger förmågan att bryta ned virus. Fotokatalytiskt nanofilter Detta filter är mer effektivt än vanliga fotokatalytiska filter då de ej kräver någon ljuskälla för att de fotokatalytiska egenskaperna skall aktiveras, såsom antibakteriell funktion, borttagning av dålig lukt och svampbildningar. MAXDRIFT Tidsbegränsad funktion för att snabbt uppnå önskad komfort ENERGIBESPARING SLEEP Under natten upprätthåller Silen-Tech idealisk temperatur och sparar energi. EKONOMI FUNKTION När övrig elektrisk utrustning är i drift reducerar denna funktion strömförbrukningen.

8 Förbättrad komfort i alla miljöer Här sker inga kompromisser när idealisk temperatur upprätthålls i bostaden eller på kontoret. Energibesparingen blir maximal. Kvaliteten på inomhusluften klart förbättrad. Och naturligtvis, den njutbart tysta driften. Allting förbättras med Carrier XPower multisplit: den senaste utvecklingen inom DC twinrotationsteknologi anpassad för upp till fyra inomhusenheter. Överlägsen prestanda med PAM och PWM Med sitt avancerade, elektroniska styrsystem, som innefattar PAM och PWM teknologier, samt DC twin rotationskompressor erbjuder XPower multisplit en överlägsen prestanda samtidigt som energiförbrukningen reduceras med upp till 40% jämfört med enhastighets-kompressorer (fixed speed). ACCELERATION VERKNINGSGRAD

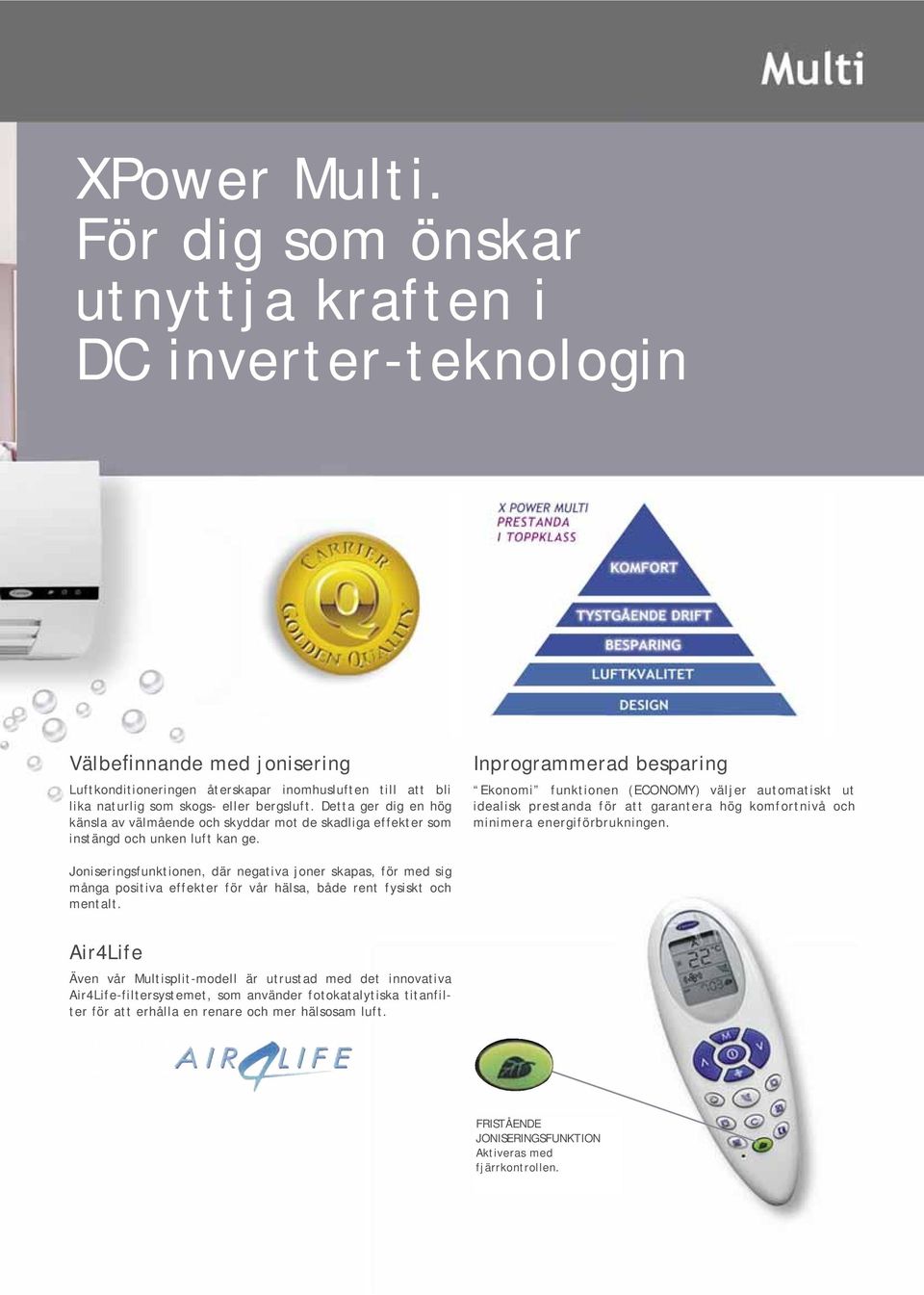

9 XPower Multi. För dig som önskar utnyttja kraften i DC inverter-teknologin Välbefinnande med jonisering Luftkonditioneringen återskapar inomhusluften till att bli lika naturlig som skogs- eller bergsluft. Detta ger dig en hög känsla av välmående och skyddar mot de skadliga effekter som instängd och unken luft kan ge. Inprogrammerad besparing Ekonomi funktionen (ECONOMY) väljer automatiskt ut idealisk prestanda för att garantera hög komfortnivå och minimera energiförbrukningen. Joniseringsfunktionen, där negativa joner skapas, för med sig många positiva effekter för vår hälsa, både rent fysiskt och mentalt. Air4Life Även vår Multisplit-modell är utrustad med det innovativa Air4Life-filtersystemet, som använder fotokatalytiska titanfilter för att erhålla en renare och mer hälsosam luft. Competitor B Competitor A FRISTÅENDE JONISERINGSFUNKTION Aktiveras med fjärrkontrollen.

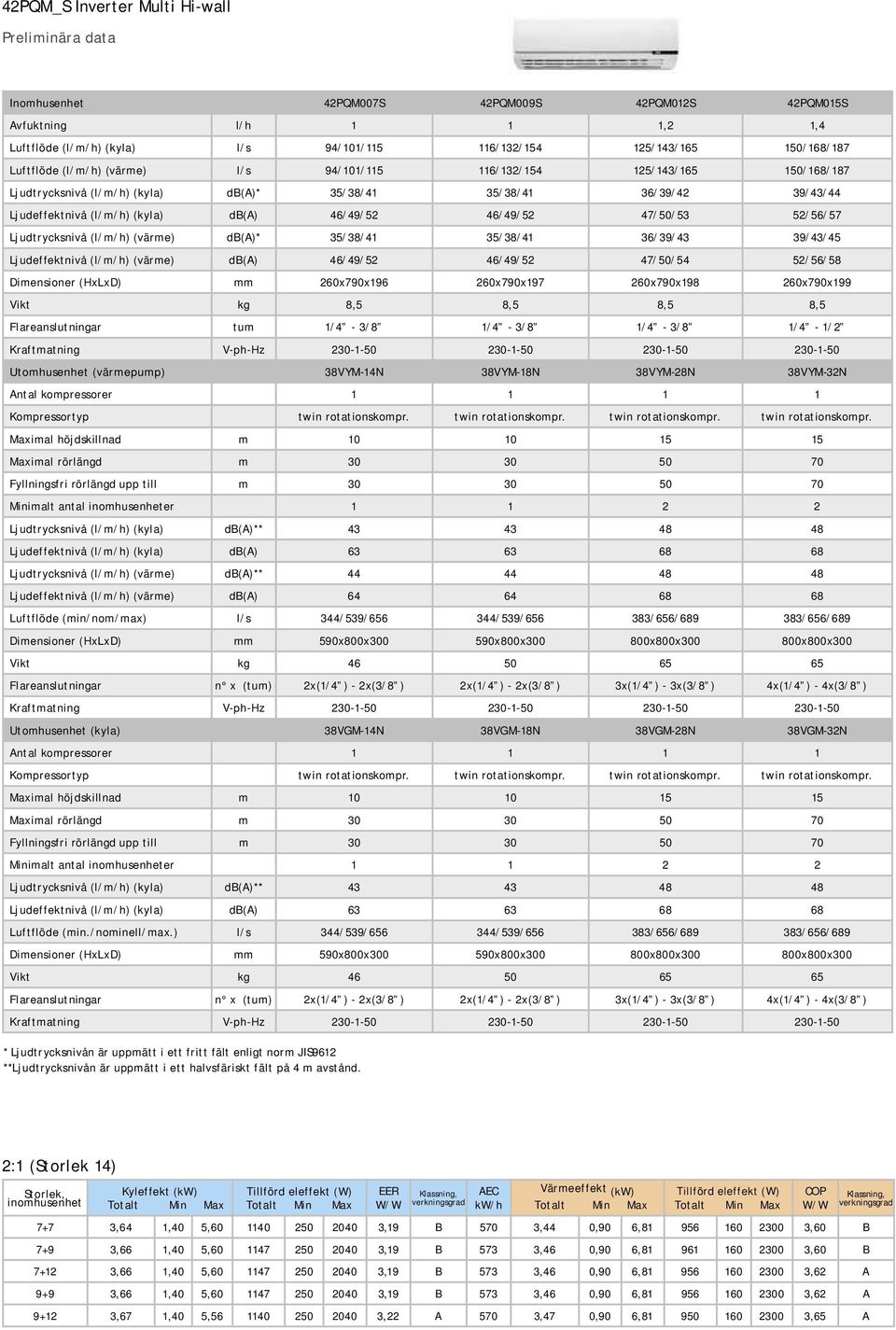

10 42PQM_S Inverter Multi Hi-wall Preliminära data Inomhusenhet 42PQM007S 42PQM009S 42PQM012S 42PQM015S Avfuktning l/h 1 1 1,2 1,4 Luftflöde (l/m/h) (kyla) l/s 94/101/ /132/ /143/ /168/187 Luftflöde (l/m/h) (värme) l/s 94/101/ /132/ /143/ /168/187 Ljudtrycksnivå (l/m/h) (kyla) db(a)* 35/38/41 35/38/41 36/39/42 39/43/44 Ljudeffektnivå (l/m/h) (kyla) db(a) 46/49/52 46/49/52 47/50/53 52/56/57 Ljudtrycksnivå (l/m/h) (värme) db(a)* 35/38/41 35/38/41 36/39/43 39/43/45 Ljudeffektnivå (l/m/h) (värme) db(a) 46/49/52 46/49/52 47/50/54 52/56/58 Dimensioner (HxLxD) mm 260x790x x790x x790x x790x199 Vikt kg 8,5 8,5 8,5 8,5 Flareanslutningar tum 1/4-3/8 1/4-3/8 1/4-3/8 1/4-1/2 Kraftmatning V-ph-Hz Utomhusenhet (värmepump) 38VYM-14N 38VYM-18N 38VYM-28N 38VYM-32N Antal kompressorer Kompressortyp twin rotationskompr. twin rotationskompr. twin rotationskompr. twin rotationskompr. Maximal höjdskillnad m Maximal rörlängd m Fyllningsfri rörlängd upp till m Minimalt antal inomhusenheter Ljudtrycksnivå (l/m/h) (kyla) db(a)** Ljudeffektnivå (l/m/h) (kyla) db(a) Ljudtrycksnivå (l/m/h) (värme) db(a)** Ljudeffektnivå (l/m/h) (värme) db(a) Luftflöde (min/nom/max) l/s 344/539/ /539/ /656/ /656/689 Dimensioner (HxLxD) mm 590x800x x800x x800x x800x300 Vikt kg Flareanslutningar n x (tum) 2x(1/4 ) - 2x(3/8 ) 2x(1/4 ) - 2x(3/8 ) 3x(1/4 ) - 3x(3/8 ) 4x(1/4 ) - 4x(3/8 ) Kraftmatning V-ph-Hz Utomhusenhet (kyla) 38VGM-14N 38VGM-18N 38VGM-28N 38VGM-32N Antal kompressorer Kompressortyp twin rotationskompr. twin rotationskompr. twin rotationskompr. twin rotationskompr. Maximal höjdskillnad m Maximal rörlängd m Fyllningsfri rörlängd upp till m Minimalt antal inomhusenheter Ljudtrycksnivå (l/m/h) (kyla) db(a)** Ljudeffektnivå (l/m/h) (kyla) db(a) Luftflöde (min./nominell/max.) l/s 344/539/ /539/ /656/ /656/689 Dimensioner (HxLxD) mm 590x800x x800x x800x x800x300 Vikt kg Flareanslutningar n x (tum) 2x(1/4 ) - 2x(3/8 ) 2x(1/4 ) - 2x(3/8 ) 3x(1/4 ) - 3x(3/8 ) 4x(1/4 ) - 4x(3/8 ) Kraftmatning V-ph-Hz * Ljudtrycksnivån är uppmätt i ett fritt fält enligt norm JIS9612 **Ljudtrycksnivån är uppmätt i ett halvsfäriskt fält på 4 m avstånd. 2:1 (Storlek 14) Storlek, inomhusenhet Kyleffekt (kw) EER AEC kw/h Värmeeffekt (kw) 7+7 3,64 1,40 5, ,19 B 570 3,44 0,90 6, ,60 B 7+9 3,66 1,40 5, ,19 B 573 3,46 0,90 6, ,60 B ,66 1,40 5, ,19 B 573 3,46 0,90 6, ,62 A 9+9 3,66 1,40 5, ,19 B 573 3,46 0,90 6, ,62 A ,67 1,40 5, ,22 A 570 3,47 0,90 6, ,65 A COP

11 2:1 (Storlek 18) Storlek, inomhusenhet Kyleffekt (kw) EER AEC kw/h Värmeeffekt (kw) 7+7 5,05 1,40 5, ,01 B 840 5,50 0,90 6, ,33 C 7+9 5,08 1,40 5, ,01 B 845 5,60 0,90 6, ,35 C ,08 1,40 5, ,01 B 845 5,60 0,90 6, ,35 C ,09 1,40 5, ,03 B 840 5,65 0,90 6, ,47 B 9+9 5,08 1,40 5, ,01 B 845 5,60 0,90 6, ,35 C ,09 1,40 5, ,03 B 840 5,65 0,90 6, ,47 B ,10 1,40 5, ,02 B 845 5,70 0,90 6, ,37 C ,15 1,40 5, ,01 B 855 5,75 0,90 6, ,38 C 3:1 (Storlek 28) Storlek, inomhusenhet Kyleffekt (kw) EER AEC kw/h Värmeeffekt (kw) ,20 2,20 5, ,07 B ,80 3,50 7, ,44 B ,30 2,20 6, ,09 B ,90 3,50 7, ,46 B ,45 3,50 7, ,13 B ,05 1,90 9, ,50 B ,45 3,50 7, ,13 B ,05 1,90 9, ,50 B ,45 3,50 7, ,13 B ,05 1,90 9, ,50 B ,47 3,50 7, ,14 B ,15 1,90 9, ,50 B ,47 3,50 7, ,14 B ,15 1,90 9, ,50 B ,45 3,50 7, ,13 B ,05 1,90 9, ,50 B ,47 3,50 7, ,14 B ,15 1,90 9, ,50 B ,49 3,50 7, ,15 B ,15 1,90 9, ,50 B ,45 3,50 7, ,13 B ,05 1,90 9, ,50 B ,47 3,50 7, ,14 B ,15 1,90 9, ,50 B ,49 3,50 7, ,15 B ,25 1,90 9, ,50 B ,49 3,50 7, ,15 B ,25 1,90 9, ,50 B ,51 3,50 7, ,16 B ,40 1,90 9, ,50 B ,60 3,50 7, ,14 B ,45 3,50 7, ,45 B ,63 3,50 7, ,14 B ,50 3,50 7, ,44 B ,66 3,50 7, ,10 B ,55 3,50 7, ,42 B 4:1 (Storlek 32) Storlek, inomhusenhet Kyleffekt (kw) EER AEC kw/h Värmeeffekt (kw) ,10 3,20 8, ,15 B ,20 2,10 9, ,66 A ,15 3,20 8, ,17 B ,22 2,10 9, ,67 A ,20 3,20 8, ,19 B ,25 2,10 9, ,67 A ,25 3,20 8, ,20 B ,28 2,10 9, ,66 A ,25 3,20 8, ,20 B ,35 2,10 9, ,66 A ,23 3,20 8, ,19 B ,30 2,10 9, ,64 A ,30 3,20 8, ,22 A ,45 2,10 9, ,71 A ,41 3,20 8, ,21 A ,50 2,10 9, ,73 A ,30 3,20 8, ,22 A ,42 2,10 9, ,69 A ,35 3,20 8, ,24 A ,45 2,10 9, ,71 A ,35 3,20 8, ,21 A ,48 2,10 9, ,72 A ,41 3,20 8, ,21 A ,50 2,10 9, ,71 A ,50 3,20 8, ,21 A ,60 2,10 10, ,71 A ,30 3,20 8, ,22 A ,45 2,10 9, ,71 A ,35 3,20 8, ,24 A ,50 2,10 9, ,66 A ,45 3,20 8, ,18 B ,55 2,10 10, ,65 A ,50 3,20 8, ,21 A ,65 2,10 10, ,68 A ,30 3,20 8, ,22 A ,45 2,10 9, ,71 A ,40 3,20 8, ,23 A ,50 2,10 9, ,70 A ,35 3,20 8, ,21 A ,50 2,10 9, ,70 A ,41 3,20 8, ,21 A ,55 2,10 10, ,70 A ,50 3,20 8, ,21 A ,60 2,10 10, ,71 A ,50 3,20 8, ,21 A ,60 2,10 10, ,71 A ,68 3,20 8, ,27 A ,70 2,60 10, ,66 A ,65 3,20 8, ,27 A ,70 2,60 10, ,75 A ,68 3,20 8, ,27 A ,60 2,10 10, ,71 A COP COP COP

12 TEKNISKA DATA - SENSAT-ION & SILEN-TECH 42HQV Inomhusenhet 42PQV009S 42PQV012S 42HQV025-R 42HQV035-R 42HQV045-R Utomhusenhet (värmepump) 38VBH009S 38VBH012S 38VYX025-R 38VYX035-R 38VYX045-R Nominell kyleffekt kw 2,60 3,50 2, ,62 Minimal kyleffekt kw 1,40 1, ,20 Maximal kyleffekt kw 3,30 4,00 3,00 4, Nominell tillförd eleffekt W Minimal tillförd eleffekt W Maximal tillförd eleffekt W E.E.R. 3,21 3,01 3,21 3,21 2,83 (kyla) A B A A C Årlig energiförbrukning (kyla) kwh Nominell värmeffekt kw 3,20 4, ,20 5,90 Minimal tillförd eleffekt kw 1,50 1, ,30 Maximal tillförd eleffekt kw 4,0 5,1 4, Nominell tillförd eleffekt W Minimal tillförd eleffekt W Maximal tillförd eleffekt W C.O.P. 3,45 3, ,65 3,35 (värme) B C A A C Inomhusenhet 42PQV009S 42PQV012S 42HQV025-R 42HQV035-R 42HQV045-R Avfuktning l/h 1,1 1, Luftflöde (l/m/h) l/s 114/135/ /141/161 95/125/147 95/125/ /175/212 Ljudtrycksnivå (l/m/h) db(a)* 33/36/49 35/37/40 29/35/39 28/34/39 34/40/45 Ljudeffektnivå (l/m/h) db(a) 46/49/52 48/50/53 42/48/52 41/47/52 47/53/58 Dimensioner (HxLxD) mm 260x790x x790x x790x x790x x790x208 Vikt kg 8,6 8, Kraftmatning V-ph-Hz 220/ / / / / Utomhusenhet (värmepump) 38VBH009S 38VBH012S 38VYX025-R 38VYX035-R 38VYX045-R Kompressortyp rotation rotation rotation rotation Twin-rotation Maximal rörlängd m Maximal höjdskillnad m Fyllningsfri rörlängd m Ljudtrycksnivå db(a)** Ljudeffektnivå db(a) Dimensioner (HxLxD) mm 590 x 750 x x 750 x x660x x780x x780x270 Vikt kg Flareanslutningar tum 3/8-1/4 1/2-1/4 3/8-1/4 3/8-1/4 1/2-1/4 Kraftmatning V-ph-Hz 220/ / / / / * Ljudtrycksnivån är uppmätt i ett fritt fält enligt norm JIS9612 ** Ljudtrycksnivån är uppmätt i ett halvsfäriskt fält på 4 meters avstånd Prestanda är uppmätt med 5 m sammankopplande rörlängd och i enlighet med EN14511 Tillförlitlighet. Noggranna tester garanterar hög kvalitet i Carriers produkter. Certifierad prestanda. Certifierad kundsäkerhet. Carrier AB: , ,
