Super WISE. Router Intern kommunikationsenhet för Modbus Forwarding

Storlek: px
Starta visningen från sidan:

Download "Super WISE. Router Intern kommunikationsenhet för Modbus Forwarding"

Transkript

1 Super WISE Router Intern kommunikationsenhet för Modbus Forwarding Snabbfakta Möjliggör intern kommunikation mellan Super WISE (Gateway) och rumsregulatorer Hanterar 60 rum per Används främst i ventilationssystem utan zonspjäll Placeras centralt i aggregatrum eller ute i systemet 1

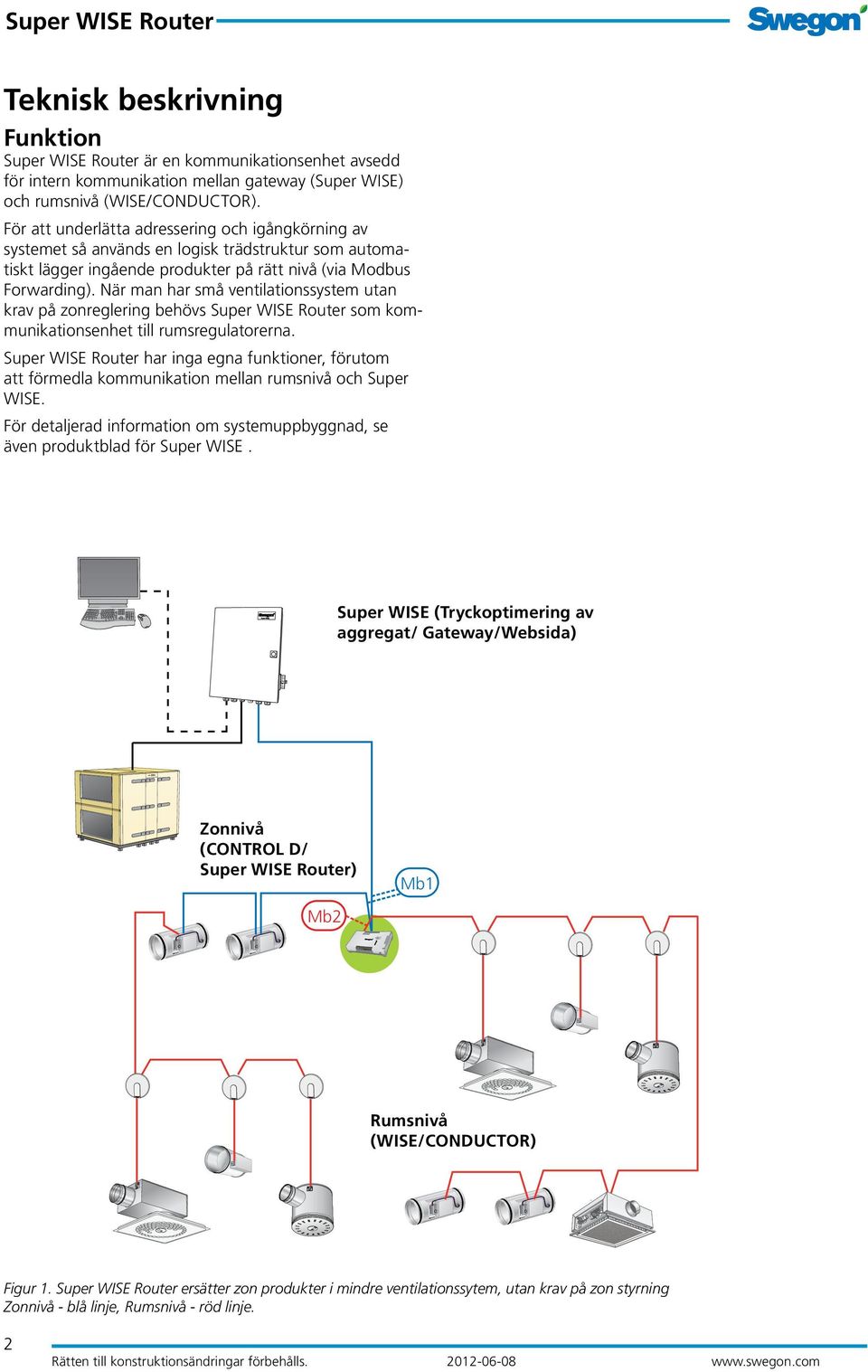

2 on off 1 2 Teknisk beskrivning Funktion är en kommunikationsenhet avsedd för intern kommunikation mellan gateway (Super WISE) och rumsnivå (WISE/CONDUCTOR). För att underlätta adressering och igångkörning av systemet så används en logisk trädstruktur som automatiskt lägger ingående produkter på rätt nivå (via Modbus Forwarding). När man har små ventilationssystem utan krav på zonreglering behövs som kommunikationsenhet till rumsregulatorerna. har inga egna funktioner, förutom att förmedla kommunikation mellan rumsnivå och Super WISE. För detaljerad information om systemuppbyggnad, se även produktblad för Super WISE. Super WISE (Tryckoptimering av aggregat/ Gateway/Websida) Zonnivå (CONTROL D/ ) Mb1 Mb2 Rumsnivå (WISE/CONDUCTOR) Figur 1. ersätter zon produkter i mindre ventilationssytem, utan krav på zon styrning Zonnivå - blå linje, Rumsnivå - röd linje. 2

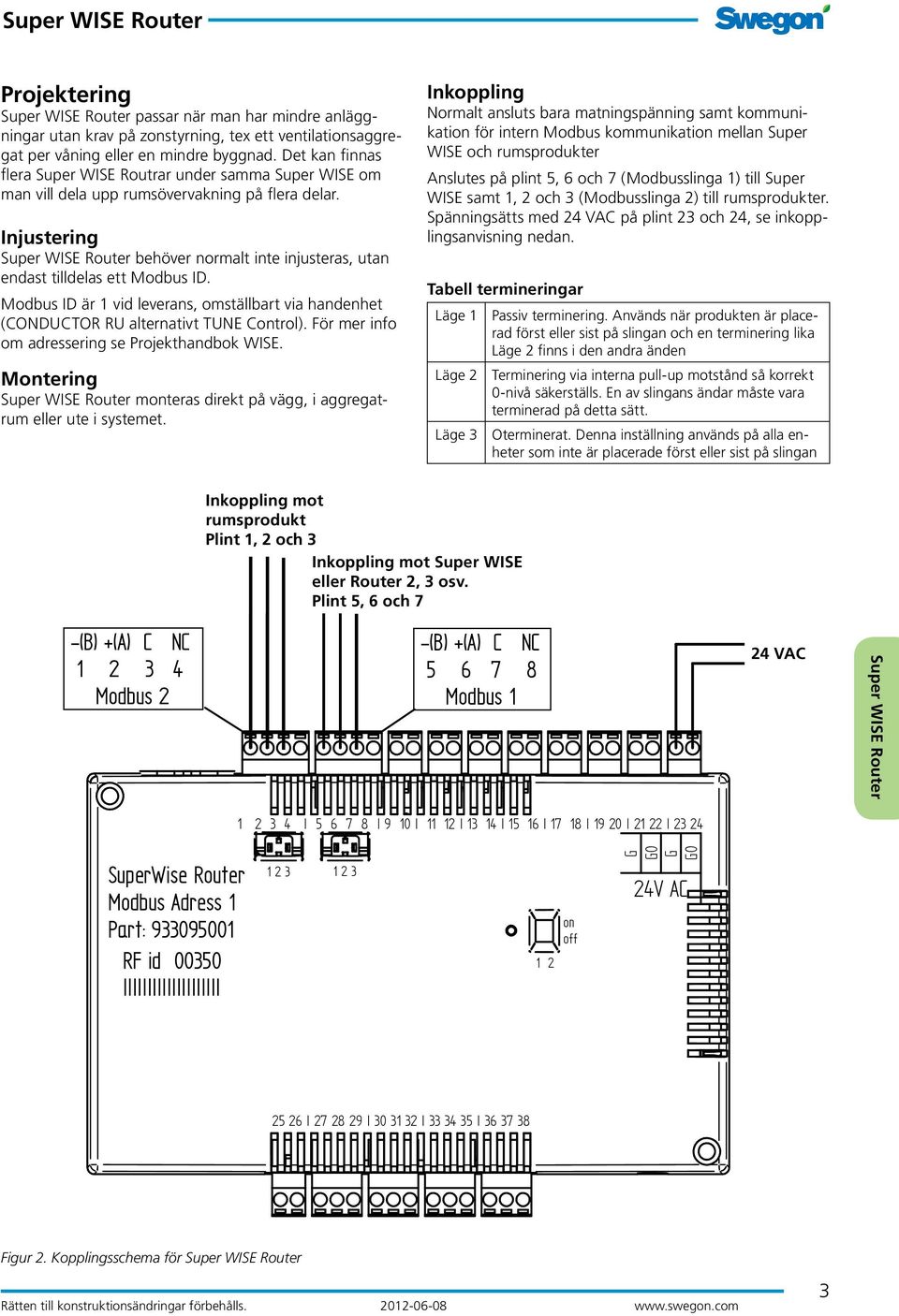

3 Projektering passar när man har mindre anläggningar utan krav på zonstyrning, tex ett ventilationsaggregat per våning eller en mindre byggnad. Det kan finnas flera Super WISE Routrar under samma Super WISE om man vill dela upp rumsövervakning på flera delar. Injustering behöver normalt inte injusteras, utan endast tilldelas ett Modbus ID. Modbus ID är 1 vid leverans, omställbart via handenhet (CONDUCTOR RU alternativt TUNE Control). För mer info om adressering se Projekthandbok WISE. Montering monteras direkt på vägg, i aggregatrum eller ute i systemet. Inkoppling Normalt ansluts bara matningspänning samt kommunikation för intern Modbus kommunikation mellan Super WISE och rumsprodukter Anslutes på plint 5, 6 och 7 (Modbusslinga 1) till Super WISE samt 1, 2 och 3 (Modbusslinga 2) till rumsprodukter. Spänningsätts med 24 VAC på plint 23 och 24, se inkopplingsanvisning nedan. Tabell termineringar Läge 1 Läge 2 Läge 3 Passiv terminering. Används när produkten är placerad först eller sist på slingan och en terminering lika Läge 2 finns i den andra änden Terminering via interna pull-up motstånd så korrekt 0-nivå säkerställs. En av slingans ändar måste vara terminerad på detta sätt. Oterminerat. Denna inställning används på alla enheter som inte är placerade först eller sist på slingan Inkoppling mot rumsprodukt Plint 1, 2 och 3 Inkoppling mot Super WISE eller Router 2, 3 osv. Plint 5, 6 och 7 24 VAC Figur 2. Kopplingsschema för 3

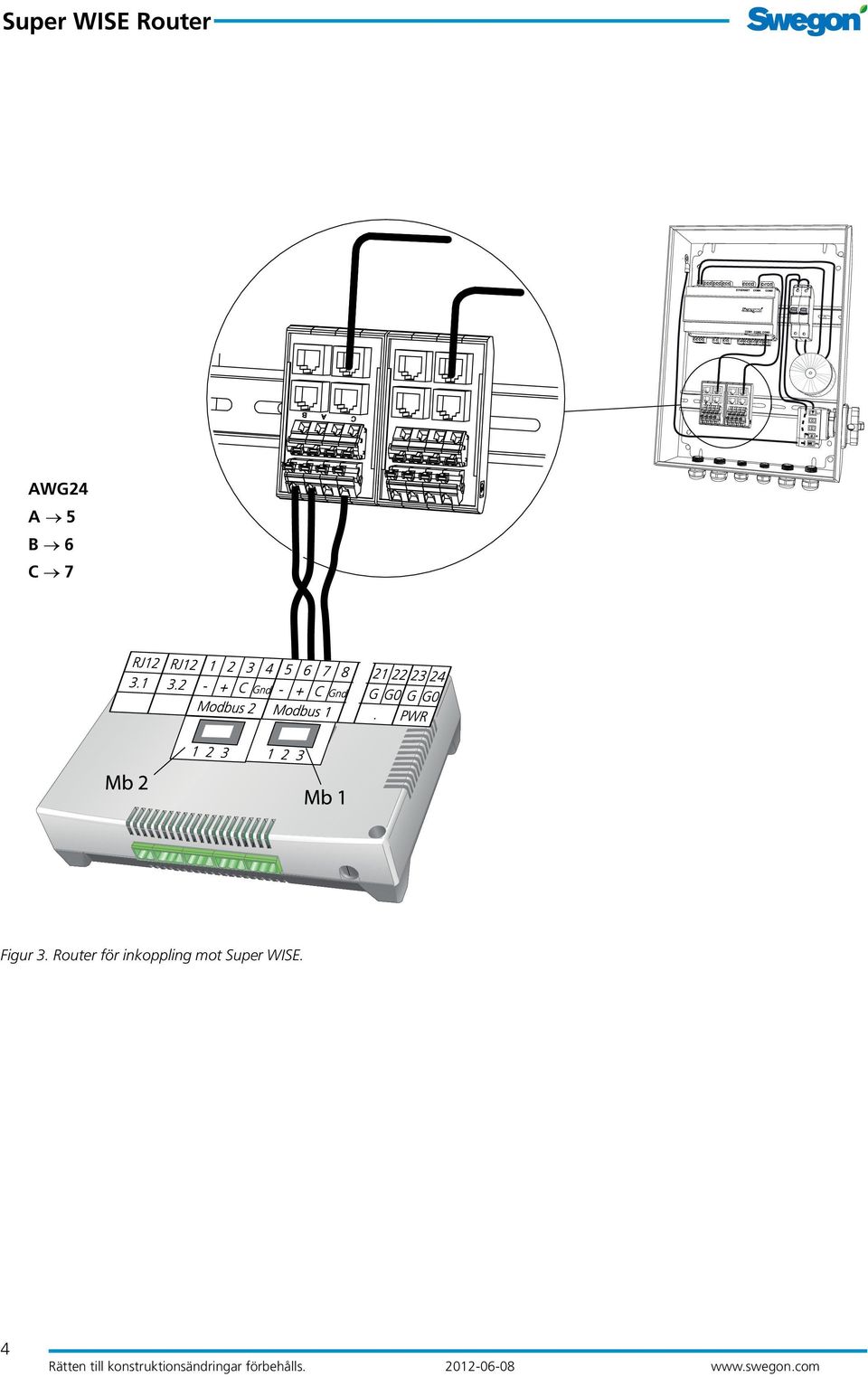

4 AWG24 A 5 B 6 C 7 Figur 3. Router för inkoppling mot Super WISE. 4

5 Tekniska data Beteckning: Lagringstemperatur: -40 till + 80 ºC Drifttemperatur: -20 till + 50 ºC Skyddsform: IP 32 IP 55 (med kapsling) Dimensioner: mm Matningsspänning: 24 V AC ±10 % Effektförbrukning: 4,5 VA Montering: Fästhål i kapsling alt. mot DIN skena Anslutningar: Plint för 2.5 mm² flertrådig kabel Datakommunikation: Modbus RTU Trådlös kommunikation: 433 MHz band radio modem med rumsenhet Modularkontakt: RJ12-6pol för uppkoppling mot rumsenhet Specifikation Produkt Intern kommunikationsenhet a 1 = Utan kapsling 2 = Med kapsling Figur 4. Figur 5. med kapsling 5
