1 TM Systemprodukt till Swegons system för behovsstyrd ventilation Snabbfakta Tryckoptimering av till- och frånluftsfläkt Addering och subtrahering av flöden inom zon Hanterar 80 zonspjäll fördelat på 10 zoner och 60 rum/zon, totalt 600 rum Gateway mot fastighetsautomation Kommunikation via Modbus RTU, Modbus TCP, BACnet TCP Inbyggd webbsida för övervakning av luftburna och vattenburna klimatsystem ner på rumsnivå 1

och 60 rum/zon, totalt 600 rum Gateway mot fastighetsautomation Kommunikation via Modbus RTU, Modbus

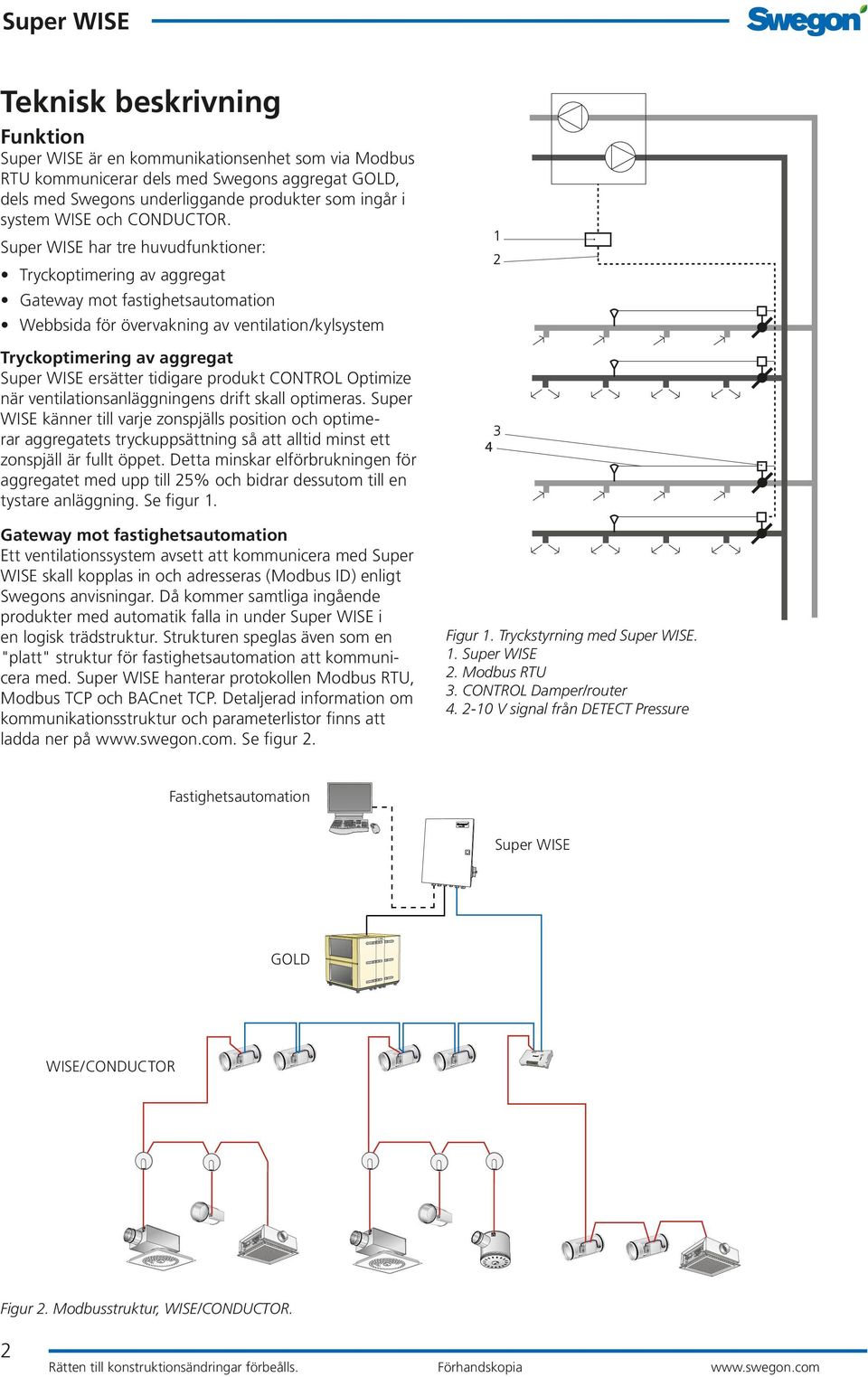

2 on off 1 2 Teknisk beskrivning Funktion är en kommunikationsenhet som via Modbus RTU kommunicerar dels med Swegons aggregat, dels med Swegons underliggande produkter som ingår i system WISE och CONDUCTOR. har tre huvudfunktioner: Tryckoptimering av aggregat Gateway mot fastighetsautomation Webbsida för övervakning av ventilation/kylsystem Tryckoptimering av aggregat ersätter tidigare produkt CONTROL Optimize när ventilationsanläggningens drift skall optimeras. Super WISE känner till varje zonspjälls position och optimerar aggregatets tryckuppsättning så att alltid minst ett zonspjäll är fullt öppet. Detta minskar elförbrukningen för aggregatet med upp till 25% och bidrar dessutom till en tystare anläggning. Se figur 1. Gateway mot fastighetsautomation Ett ventilationssystem avsett att kommunicera med Super WISE skall kopplas in och adresseras (Modbus ID) enligt Swegons anvisningar. Då kommer samtliga ingående produkter med automatik falla in under i en logisk trädstruktur. Strukturen speglas även som en "platt" struktur för fastighetsautomation att kommunicera med. hanterar protokollen Modbus RTU, Modbus TCP och BACnet TCP. Detaljerad information om kommunikationsstruktur och parameterlistor finns att ladda ner på Se figur 2. Figur 1. Tryckstyrning med Modbus RTU 3. amper/router V signal från DETECT Pressure Fastighetsautomation Figur 2. Modbusstruktur,. 2 Rätten till konstruktionsändringar förbeålls. Förhandskopia

har tre huvudfunktioner: Tryckoptimering av aggregat Gateway mot fastighetsautomation Webbsida för övervakning av ventilation/kylsystem Tryckoptimering av aggregat ersätter tidigare produkt CONTROL

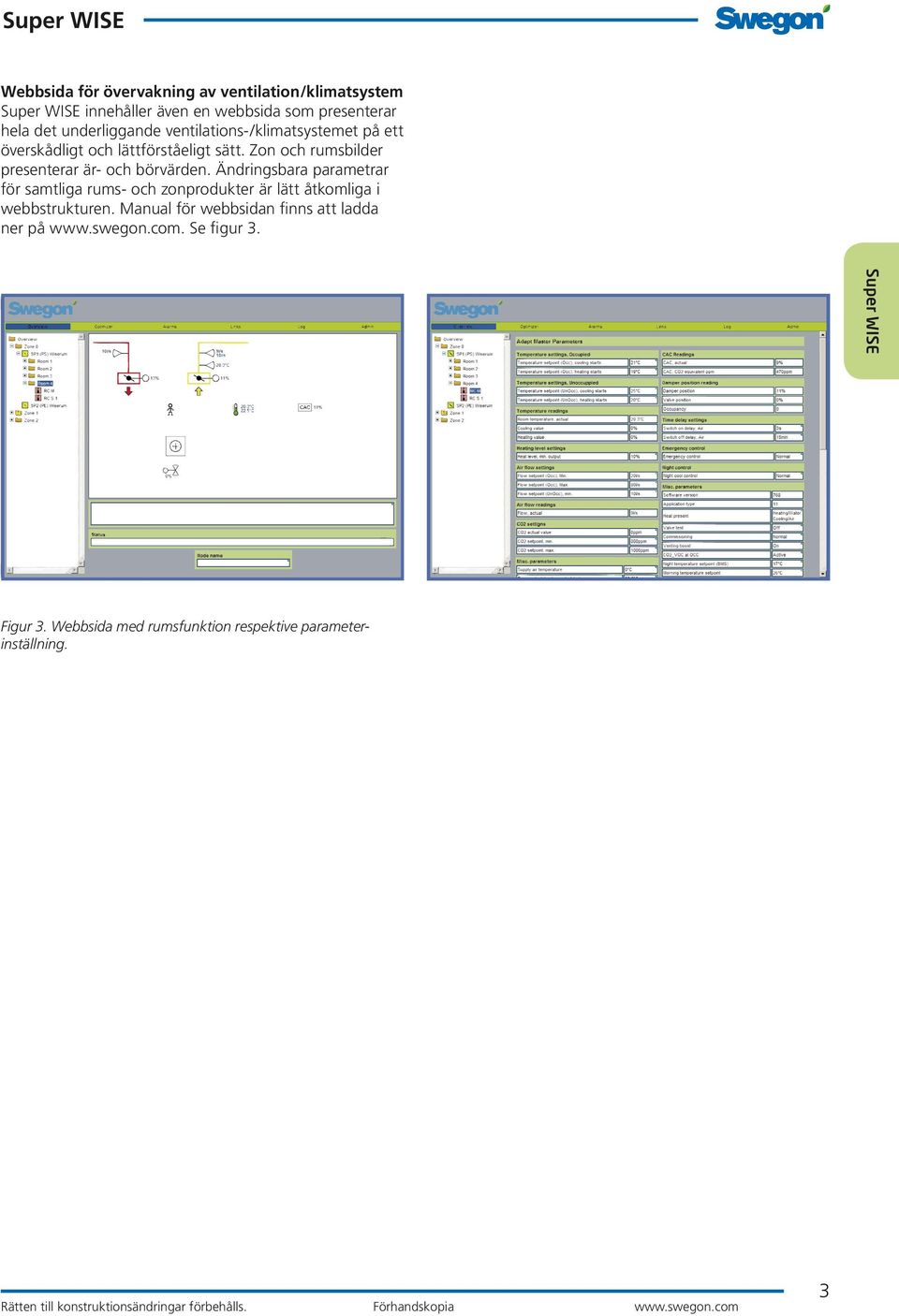

3 Webbsida för övervakning av ventilation/klimatsystem innehåller även en webbsida som presenterar hela det underliggande ventilations-/klimatsystemet på ett överskådligt och lättförståeligt sätt. Zon och rumsbilder presenterar är- och börvärden. Ändringsbara parametrar för samtliga rums- och zonprodukter är lätt åtkomliga i webbstrukturen. Manual för webbsidan finns att ladda ner på Se figur 3. Figur 3. Webbsida med rumsfunktion respektive parameterinställning. Rätten till konstruktionsändringar förbehålls. Förhandskopia 3

Ändringsbara parametrar för samtliga rums- och zonprodukter är lätt åtkomliga i webbstrukturen.

4 Projektering passar till såväl stora som små anläggningar. Vid centralt placerade aggregat används en per aggregat för att kunna hantera tryckoptimeringen av aggregatet. När används i kombination med decentraliserad ventilation kommunicerar med samtliga aggregats ventilation-/klimatsystem, dock inte med respektive aggregat. kan endast kommunicera med ett aggregat. Figur 4. Injustering Med installerat blir injusteringen avsevärt enklare. via en dator och den inbyggda webbsidan erhålls en överskådlig bild av hela systemet, t ex tryckfall, luftflöden och spjällpositioner. Montering Med hjälp av fyra stycken skruvar monteras apparatlådan på vägg. placeras med fördel i fläktrum. ETHERNET ROUTER Figur 4. 4 Rätten till konstruktionsändringar förbeålls. Förhandskopia

Figur 4. Injustering Med installerat blir injusteringen avsevärt enklare.

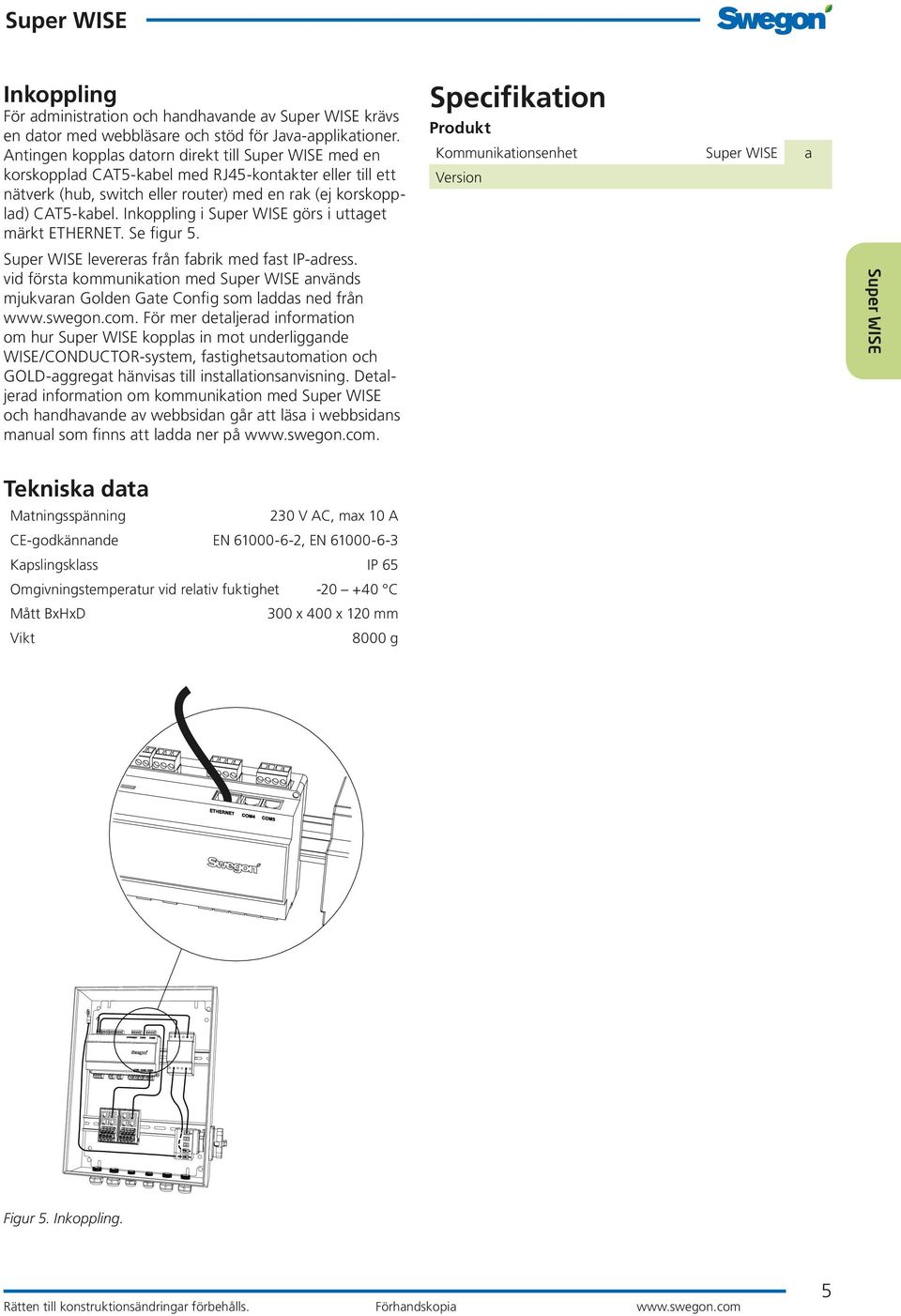

5 Inkoppling För administration och handhavande av krävs en dator med webbläsare och stöd för Java-applikationer. Antingen kopplas datorn direkt till med en korskopplad CAT5-kabel med RJ45-kontakter eller till ett nätverk (hub, switch eller router) med en rak (ej korskopplad) CAT5-kabel. Inkoppling i görs i uttaget märkt ETHERNET. Se figur 5. levereras från fabrik med fast IP-adress. vid första kommunikation med används mjukvaran Golden Gate Config som laddas ned från För mer detaljerad information om hur kopplas in mot underliggande -system, fastighetsautomation och -aggregat hänvisas till installationsanvisning. Detaljerad information om kommunikation med och handhavande av webbsidan går att läsa i webbsidans manual som finns att ladda ner på Specifikation Produkt Kommunikationsenhet a Version Tekniska data Matningsspänning 230 V AC, max 10 A CE-godkännande EN , EN Kapslingsklass IP 65 Omgivningstemperatur vid relativ fuktighet C Mått BxHxD 300 x 400 x 120 mm Vikt 8000 g Figur 5. Inkoppling. Rätten till konstruktionsändringar förbehålls. Förhandskopia 5

Inkoppling i görs i uttaget märkt ETHERNET. Se figur 5. levereras från fabrik med fast IP-adress. vid första kommunikation med används mjukvaran Golden Gate Config som laddas ned från www.swegon.com.
