Installationsanvisning, apparatlåda TBLZ-1-66 för styrning av två aggregat (Twin Function) GOLD 04-80

Transkript

1 Installationsanvisning, apparatlåda TBLZ-1-66 för styrning av två aggregat (Twin Function) GOLD Allmänt Tillbehör TBLZ-1-66 är ett styrsystem inbyggt i en apparatlåda. Apparatlådan är avsedd för placering i anslutning till GOLD-aggregaten. Kommunikationskablar för Modbus-kommunikation kopplas mellan apparatlåda och GOLD-aggregat. I apparatlådan finns ett PLC-system, och i lådans front en manöverterminal med display. Knappar och display används för inställning och avläsning av värden för gemensamma funktioner. 2. Användningsområde Apparatlådan TBLZ-1-66 är ett styrsystem för styrning av två parallella GOLD-aggregat. Ett GOLD-aggregat utses till master, och ett utses till slav. Apparatlådan överför börvärden till båda aggregaten. Dessa börvärden styr sedan respektive aggregat separat. Om aggregaten skall regleras med VAV-reglering och konstanthålla kanaltrycket, anslut standard tryckgivare till det av GOLD-aggregaten som arbetar som master. Tryckvärden förs via kommunikation över till apparatlådan och behandlas i denna. Detta gäller även för extern rumstemperaturgivare och eventuell CO 2 givare. Förutsättningar Parallellstyrning är möjlig för GOLD-aggregat storlek GOLD-aggregaten skall vara av samma storlek. Aggregaten anses vara parallella om de är anslutna till ett gemensamt kanalsystem. Båda aggregaten skall vara försedda med likadana tillbehör, som t ex luftvärmare, luftkylare, spjäll etc. 4. Tekniska data Kapslingsklass IP 66 Omgivningstemp. vid relativ fuktighet Vikt Mått C 5-85% (ej kondenserande) 7 kg 380x300x220 (BreddxHöjdxDjup) 3. Montering Apparatlådan monteras i anslutning till det GOLD-aggregat som är utsett till master. Det är en fördel om apparatlådans panel och masteraggregatets handterminal placeras på ett sådant sätt att de kan manövreras och övervakas från samma plats. Reservation för ändringar. 1

2 5. Elektrisk anslutning Inkoppling skall göras av behörig elektriker enligt gällande elföreskrifter. Apparatlådan matningsspänning skall vara 1-fas 230V och ansluts på plint 101 (L) och 102 (N). Apparatlådan skall anslutas till GOLD-aggregatens styrkort med partvinnade och skärmade kommunikationskablar. Kommunikationen sker via Modbus RTU och apparatlådans styrkort är kommunikations-master. Plintar skall anslutas enligt nedan: Plint i apparatlåda Plint i Gold-aggregat i master-aggregat i master-aggregat i slav-aggregat i slav-aggregat 6. Igångkörning Spänningssätt apparatlådan och de båda GOLD-aggregaten. Ställ in Modbus-adresser för kommunikation i de båda GOLD-aggregaten. Gå via handterminalen till kommunikation under installationsnivån. Välj EIA-485 och kontrollera under protokoll att Modbus RTU är valt. Gå till inställningar och ställ in följande parametrar: Adress 1 för master-aggregat och adress 2 för slav-aggregat. Hastighet skall vara , paritet skall vara Jämn, Stoppbitar skall vara 1. Detta gäller båda GOLD-aggregateten. 7. Funktionsbeskrivning De ordinarie styrkorten i GOLD-aggregaten styr sina respektive funktioner, men erhåller börvärde för vissa funktioner av styrkortet i apparatlådan. I apparatlådans panel väljs vilken typ av temperatur- och fläktreglering som skall användas. Alla övriga funktioner ställs in i handterminalen på det GOLD-aggregat som är funktionsmaster. Inställningar i master-aggregatet kopieras automatiskt över till slavaggregatet. Frånluftsreglering. Frånluftsregulatorn är placerad i apparatlådan. Frånluftsregulatorn sänder börvärden till GOLD-aggregatens tillluftsregulatorer. Aggregaten ställs då automatiskt in för tilluftsreglering. Frånluftsregulatorn i apparatlådan tar emot värde för frånluftstemperatur från master-aggregatets frånluftstemperaturgivare eller via kommunikation från extern frånlufts-/ rumsgivare ansluten till master-aggregatet. 7.2 Fläktreglering Flödesreglering Det totalflöde som ställ in på apparatlådans panel, delas lika och skickas till GOLD-aggregatens flödesregulatorer. Aggregaten ställs då automatiskt in för flödesreglering. Tryckreglering Tryckregulatorn är placerad i apparatlådan. Tryckregulatorn styr aggregatens drift genom att skicka flödesbörvärden till båda GOLD-aggregaten. Aggregatens styrkort konstanthåller respektive aggregats luftflöde. Aggregaten ställs automatiskt in för flödesreglering. GOLD-aggregatens standard tryckgivare används som kanaltryckgivare för de gemensamma kanalerna. Kanaltryckgivarna ansluts till master-aggregatets anslutningar märkta Internal EIA-485. Via kommunikation tar apparatlådans regulator emot värden för tryck från master-aggregatet. Behovsstyrning Vid behovsstyrning styrs master-aggregatets frånluftsfläkt via signaler på plint, ingång Master-aggregatets tilluftsfläkt styrs av frånluften som slav. Slav-aggregatet kopierar aktuella värden för flödesreglering och börvärden från master-aggregatet. Aggregaten ställs då automatiskt in för sina respektive funktioner. 7.1 Temperatur reglering: FRT- och Tilluftsreglering FRT- och tilluftsreglering styrs i respektive GOLD-aggregat. Inställningar i apparatlådan förs automatiskt över till aggregaten. 2 Reservation för ändringar.

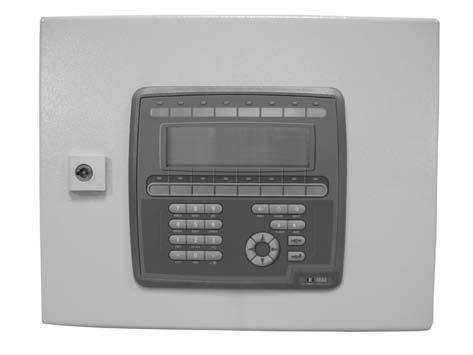

3 8. Manöverpanel och menyer 8.1 Manöverpanelens tryckknappar Knappar A under display fönstret, används för att bläddra mellan olika menyer. Text i nederkant av displayen anger knapparnas aktuella funktion. Knapp B är Enter. För att utföra en förändring av en funktion eller ett värde som markören pekar på, tryck på Enter. Värdet kan därefter förändras genom val av ny funktion, eller genom att ett nytt värde skrivs in med hjälp av nummerknapparna. Enterknappen bekräftar och verkställer också det utförda valet eller det inställda värdet. Knappar C används för att manövrera markören i displayen. Knappar D är nummerknappar och används för att skriva in värden. GOLD RX PARALLELL /12 13:40 Manuell Stopp Stopp Inst. A B 8.2 Menyer i display D C Huvud meny Översta textraden visar aggregattyp, datum och klockslag. Andra och tredje raden visar master-aggregatets aktuella driftläge. Lågfart, Högfart, Uppstart m.m. Fjärde raden visar master-aggregatets driftinställning. Stopp, Manuell drift eller Autodrift. GOLD RX PARALLELL /12 13:40 Manuell Stopp Stopp Inst Inställningsmeny Med knappar under displayen bläddras önskad funktion/ menybild fram. MAIN: Retur till huvudmeny. Inställningar TEMPERATUR: Avläsning/inställning av temperaturer. FLÖDE/TRYCK: Avläsning/inställning av flöde/tryck. INSTALLAT: Val av temperatur och flödesfunktioner. Kräver inloggning. MAIN TEMP ERATUR FLÖDE/ TRYCK INST ALLAT LOGGA IN LOGGA UT LOGGA IN: LOGGA UT: Öppnar behörighetsnivå. Kräver kod. Stänger behörighetsnivå. Reservation för ändringar. 3

4 8.2.3 Temperatur AVLÄSN: Avläsning av temperaturer. INST: Inställning av temperaturbörvärden. Temperatur AVLÄSN INST Avläsning Avläsning av aktuella temperaturer i master-aggregat (Aggr. 1) och slav-aggregat (Aggr. 2). Första värdet för TL visar respektive aggregats aktuella tillluftstemperatur, andra värdet visar aktuellt tilluftsbörvärde för respektive aggregat. Första värdet för FL visar respektive aggregats aktuella frånluftstemperatur, andra värdet visar aktuellt frånluftsbörvärde (vid frånluftsreglering) i apparatlådan. Värden för UTE visar respektive aggregats aktuella utetemperatur. Temperatur Aggr. 1 Aggr. 2 TL 22.4 C/30.0 C 26.7 C/30.0 C FL 21.9 C/23.0 C 27.1 C/23.0 C UTE 22.2 C 27.4 C Inställning PREV: REGLER: Retur till närmast högre nivå. Inställning av temperaturregulatorns parametrar. Temperatur RUM Min. begr. Max. begr. börvärden 23.0 C 14.0 C 30.0 C REGLER Inställning av börvärden för frånluftstemperatur. Temperatur Tilluft börvärden 30.0 C REGLER Inställning av börvärden för tilluftstemperatur. Temperaturregulator Prop faktor Xp/Fp I-tid 60.0 sek. Regleravvikelse 10.7 K Utsignal C Inställning av temperaturregulatorns parametrar. 4 Reservation för ändringar.

5 8.2.4 Flöde/Tryck AVLÄSN: INST: Avläsning av aktuella flöden/tryck. Inställning av börvärde för flöden/tryck. Avläsning Avläsning av aktuella tryck eller flöden. I displayen till höger visas TL som tryckreglering och FL som flödesreglering. Första värdet för TL visar aktuellt tryck, andra värdet visar aktuellt tryckbörvärde. Första värdet för FL visar det totala luftflödet från båda aggregaten, andra värdet visar aktuellt flödesbörvärde. Flöde/tryck AVLÄSN INST TL -142 Pa/ 200Pa FL 01/s/ 01/s Flöde/tryck Inställning Inställning av önskat tryck i gemensam kanal, eller inställning av det totala luftflödet från båda aggregaten. I displayen till höger visas TL som tryckreglering och FL som flödesreglering. Vid flödesreglering delar apparatlådans styrning luftflödet som börvärde till respektive aggregat. REGL. SA: Inställning av parametrar för tilluftsfläktens flödesregulator. REGL. EA: Inställning av parametrar för frånluftsfläktens flödesregulator. TL 200 Pa/ FL låg 300 l/s TL max 1000 l/s FL hög 600 l/s FL min 3500 l/s FL max l/s Tryck inställning Prop faktor Xp/Fp I-tid 30.0 sek. D-tid 1.0 sek. Regleravvikelse 34.2 K Utsignal 1500 l/s REGL. SA REGL. EA Inställning av önskat tryck i kanal eller inställning av det totala luftflödet. Inställning av flödesregulatorernas parametrar. Reservation för ändringar. 5

6 8.2.5 Val av temperatur- och flödesfunktioner För att kunna ändra funktionerna för temperatur- eller flödesreglering, måste inloggning på behörighets nivå 3 ske, se avsnitt PREV: Retur till närmast högre nivå. FUNKTIONER: Inställning av temperatur- och flödesfunktioner. KOMMUNIKAT: Inställning av parametrar för kommunikation till överordnade system. FUNK TIONER KOMMU NIKAT Val av temperatur- och fläktfunktioner Val av reglerform för temperaturreglering eller flöde/tryckregiering görs genom att markören flyttas till önskad reglerform. När Enter-knappen trycks in, visas ett nytt fönster med möjliga alternativ. Välj önskad reglering och bekräfta med Enter. BACK: Retur till närmast högre nivå. Temp.reglering FRT-reglering 1 BACK Flöde/tryck TL fläkt Flödesreglering FL fläkt Flödesreglering Inställning kommunikation med överordnat system Val av kommunikations system. Ethernet: Inställning av parametrar för Ethernet. Modbus: Inställning av parametrar för Modbus. Kommunikation Ether net Inställning Ethernet-kommunikation Inställning av IP-adress, nätmask och gateway för Ethernetkommunikation. Modbus IP-adress: Nätmask: Gateway: Inställning Modbus-kommunikation DIAGN.: Diagnostik av intern Modbus-kommunikation. DIAGN. 6 Reservation för ändringar.

7 Diagnostik av intern Modbus-kommunikation NEXT: Intern systemdiagnostik. Station n:o 2 Antal elem. 2 Funktion 2 Error nr. 0 Basadr. 6 Cykeltid 4 Filadr. 0 GOLD 1 ansl GOLD 2 ansl GOLD 1 OK GOLD 2 OK NEXT Initialiserad 0 Längdfel 0 Diagnostik 0 Parameterfel 0 Diagnostik 0 Startfel 0 Områdesfel 0 Värdefel 0 Server Media fel Logga In/Ut För att erhålla behörighet för ändring av temperatur- och flödesregleringsfunktioner, måste inloggning för behörighetsnivå 3 ske. Inställningar Tryck på Logga In knappen, skriv Tryck sedan Enter. Då visas bekräftelse, OK, level is 3. Behörigheten varar i 5 minuter, sedan sker utloggning automatiskt. MAIN Password: **** TEMP ERATUR FLÖDE/ TRYCK INST ALLAT LOGGA IN LOGGA UT För manuell utloggning, tryck på Logga Ut. Reservation för ändringar. 7
