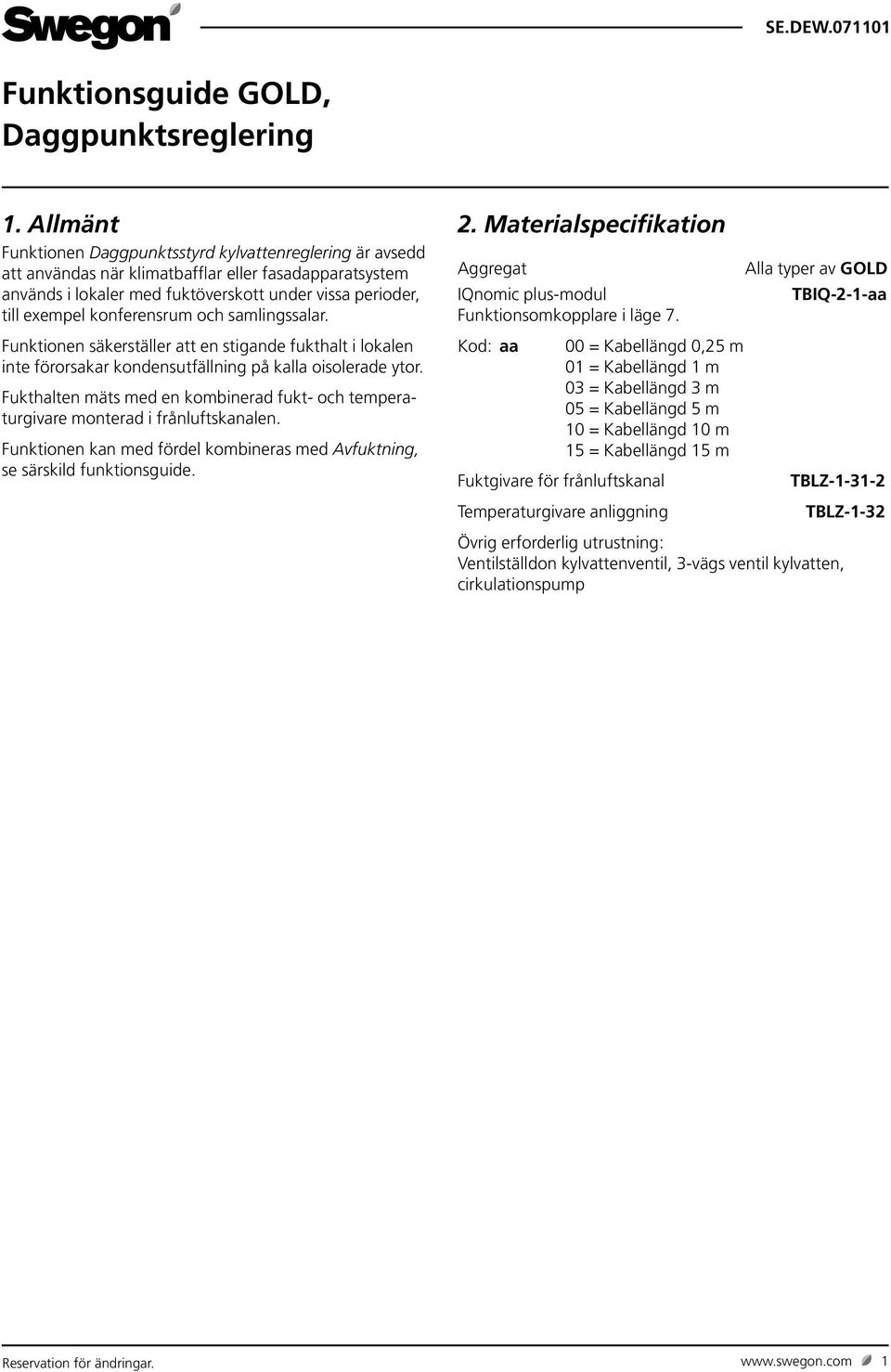

1 Funktionsguide GOLD, Daggpunktsreglering 1. Allmänt Funktionen Daggpunktsstyrd kylvattenreglering är avsedd att användas när klimatbafflar eller fasadapparatsystem används i lokaler med fuktöverskott under vissa perioder, till exempel konferensrum och samlingssalar. Funktionen säkerställer att en stigande fukthalt i lokalen inte förorsakar kondensutfällning på kalla oisolerade ytor. Fukthalten mäts med en kombinerad fukt- och temperaturgivare monterad i frånluftskanalen. Funktionen kan med fördel kombineras med Avfuktning, se särskild funktionsguide. 2. Materialspecifikation Aggregat Alla typer av GOLD IQnomic plus-modul TBIQ-2-1-aa Funktionsomkopplare i läge 7. Kod: aa 00 = Kabellängd 0,25 m 01 = Kabellängd 1 m 03 = Kabellängd 3 m 05 = Kabellängd 5 m 0 = Kabellängd 10 m 5 = Kabellängd 15 m Fuktgivare för frånluftskanal TBLZ Temperaturgivare anliggning TBLZ-1-32 Övrig erforderlig utrustning: Ventilställdon kylvattenventil, 3-vägs ventil kylvatten, cirkulationspump Reservation för ändringar.

konferensrum och samlingssalar. Funktionen säkerställer att en stigande fukthalt i lokalen inte förorsakar kondensutfällning på kalla oisolerade ytor.

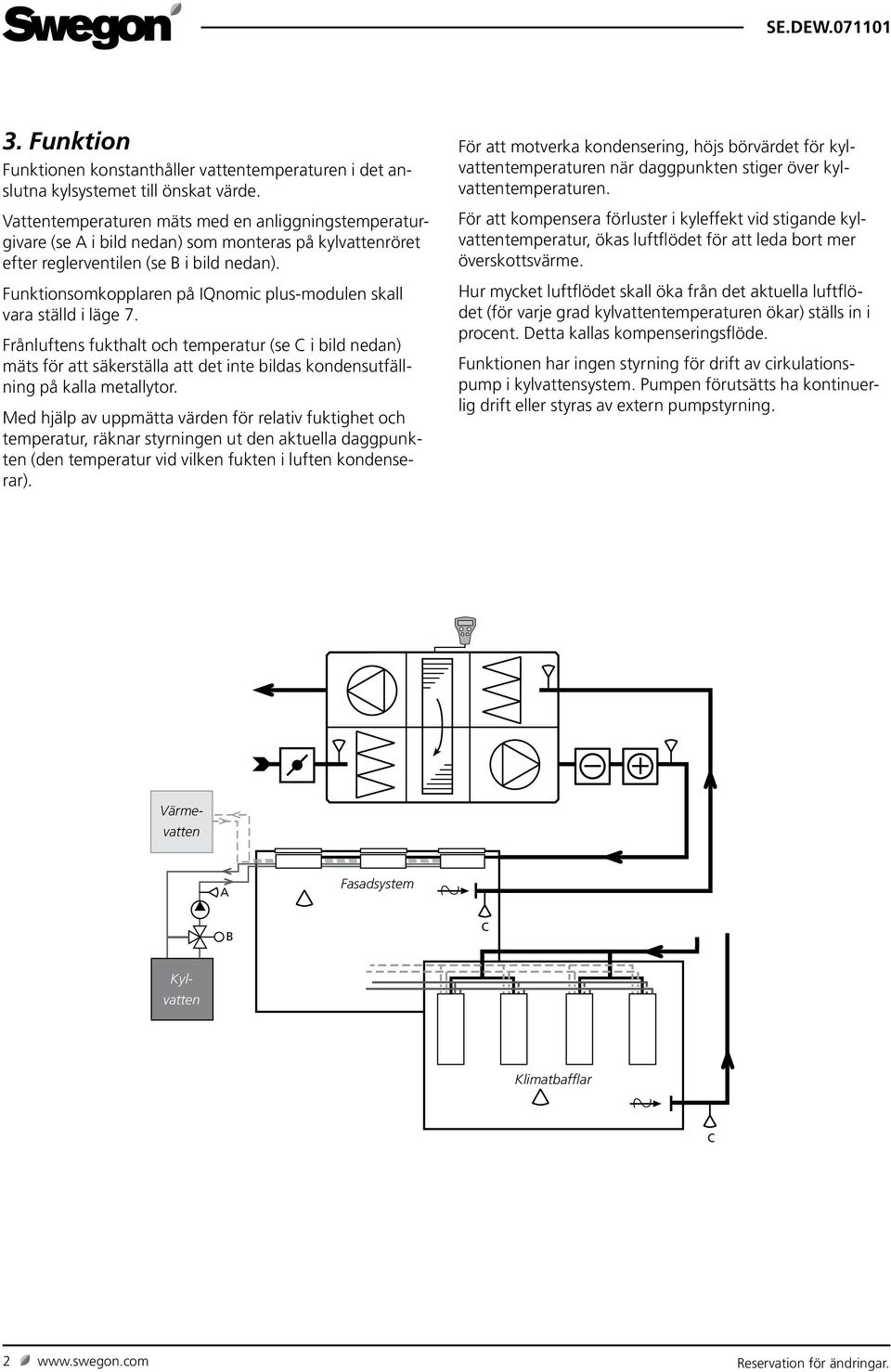

2 3. Funktion Funktionen konstanthåller vattentemperaturen i det anslutna kylsystemet till önskat värde. Vattentemperaturen mäts med en anliggningstemperaturgivare (se A i bild nedan) som monteras på kylvattenröret efter reglerventilen (se B i bild nedan). Funktionsomkopplaren på IQnomic plus-modulen skall vara ställd i läge 7. Frånluftens fukthalt och temperatur (se C i bild nedan) mäts för att säkerställa att det inte bildas kondensutfällning på kalla metallytor. Med hjälp av uppmätta värden för relativ fuktighet och temperatur, räknar styrningen ut den aktuella daggpunkten (den temperatur vid vilken fukten i luften kondenserar). För att motverka kondensering, höjs börvärdet för kylvattentemperaturen när daggpunkten stiger över kylvattentemperaturen. För att kompensera förluster i kyleffekt vid stigande kylvattentemperatur, ökas luftflödet för att leda bort mer överskottsvärme. Hur mycket luftflödet skall öka från det aktuella luftflödet (för varje grad kylvattentemperaturen ökar) ställs in i procent. Detta kallas kompenseringsflöde. Funktionen har ingen styrning för drift av cirkulationspump i kylvattensystem. Pumpen förutsätts ha kontinuerlig drift eller styras av extern pumpstyrning. Värmevatten A Fasadsystem B C Kyl- vatten Klimatbafflar C 2 Reservation för ändringar.

Funktionsomkopplaren på IQnomic plus-modulen skall vara ställd i läge 7.

3 4. Inkoppling. Ventilställdon, kyla Temp.givare** kylvatten G G0 Y 24 VAC* Brun Vit Funktionsomkopplare skall vara ställd i läge 7 Kommunikationskabel till aggregatets styrenhet, där den ansluts till något av uttagen för Internal EIA ABCDEF012 L1 L * Matning 24 VAC kan anslutas på aggregatets styrenhet, plint 60 (G) och 61 (G0). ** Digitala temperaturgivare kräver korrekt polaritet vid anslutning. Reservation för ändringar. 3

styrenhet, där den ansluts till något av uttagen för Internal EIA-485 13 14 15 16 17 18 19 20 21 22 23 24 3456789ABCDEF012 L1 L2

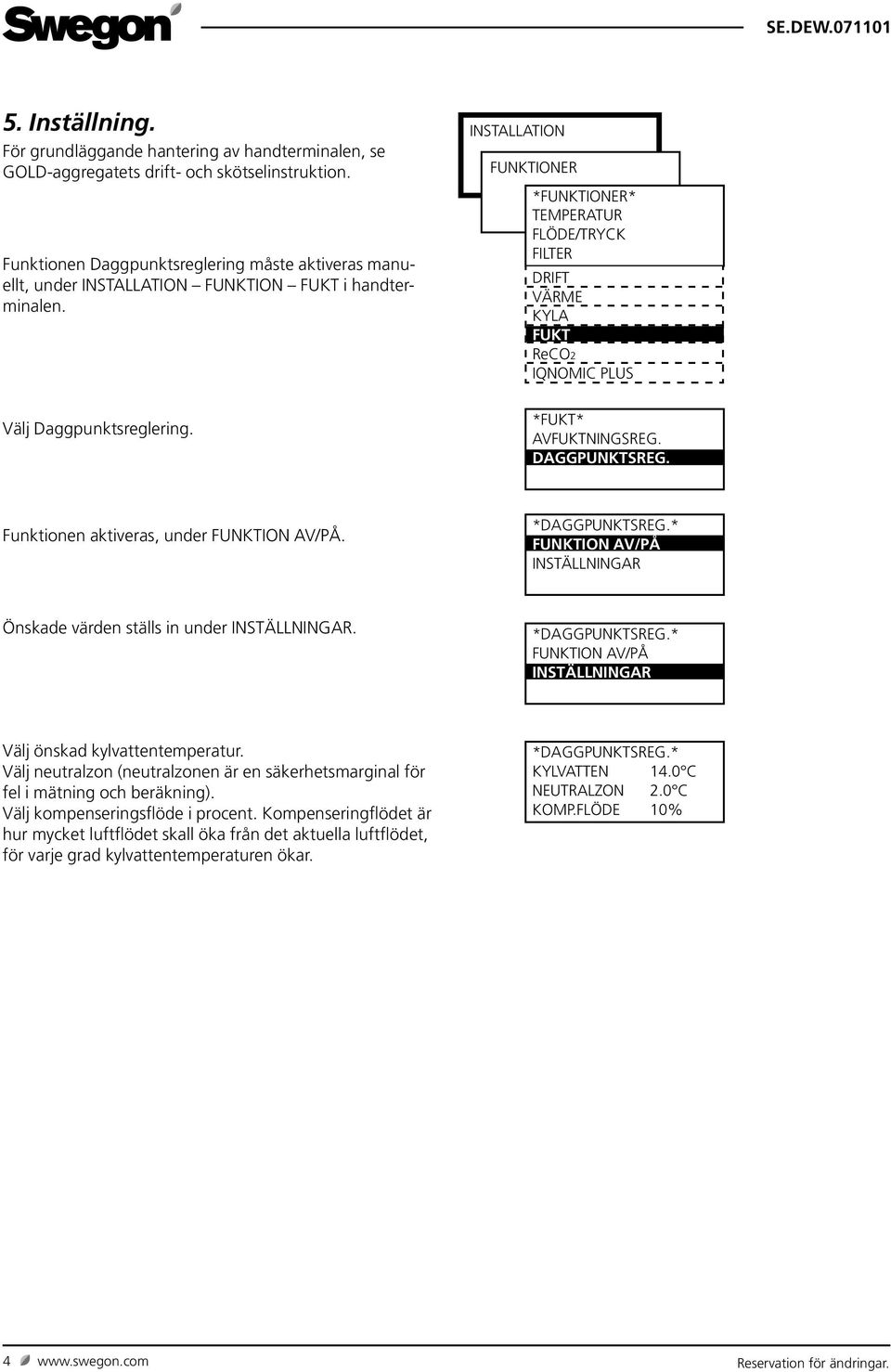

4 5. Inställning. För grundläggande hantering av handterminalen, se GOLD-aggregatets driftoch skötselinstruktion. Funktionen Daggpunktsreglering måste aktiveras manuellt, under INSTALLATION FUNKTION FUKT i handterminalen. INSTALLATION FUNKTIONER *FUNKTIONER* TEMPERATUR FLÖDE/TRYCK FILTER DRIFT VÄRME KYLA FUKT ReCO2 IQNOMIC PLUS Välj Daggpunktsreglering. *FUKT* AVFUKTNINGSREG. DAGGPUNKTSREG. Funktionen aktiveras, under FUNKTION AV/PÅ. *DAGGPUNKTSREG.* FUNKTION AV/PÅ INSTÄLLNINGAR Önskade värden ställs in under INSTÄLLNINGAR. *DAGGPUNKTSREG.* FUNKTION AV/PÅ INSTÄLLNINGAR Välj önskad kylvattentemperatur. Välj neutralzon (neutralzonen är en säkerhetsmarginal för fel i mätning och beräkning). Välj kompenseringsflöde i procent. Kompenseringflödet är hur mycket luftflödet skall öka från det aktuella luftflödet, för varje grad kylvattentemperaturen ökar. *DAGGPUNKTSREG.* KYLVATTEN.0 C NEUTRALZON 2.0 C KOMP.FLÖDE 0% Reservation för ändringar.

INSTALLATION FUNKTIONER *FUNKTIONER* TEMPERATUR FLÖDE/TRYCK FILTER DRIFT VÄRME KYLA FUKT ReCO2 IQNOMIC PLUS Välj Daggpunktsreglering. *FUKT* AVFUKTNINGSREG. DAGGPUNKTSREG.

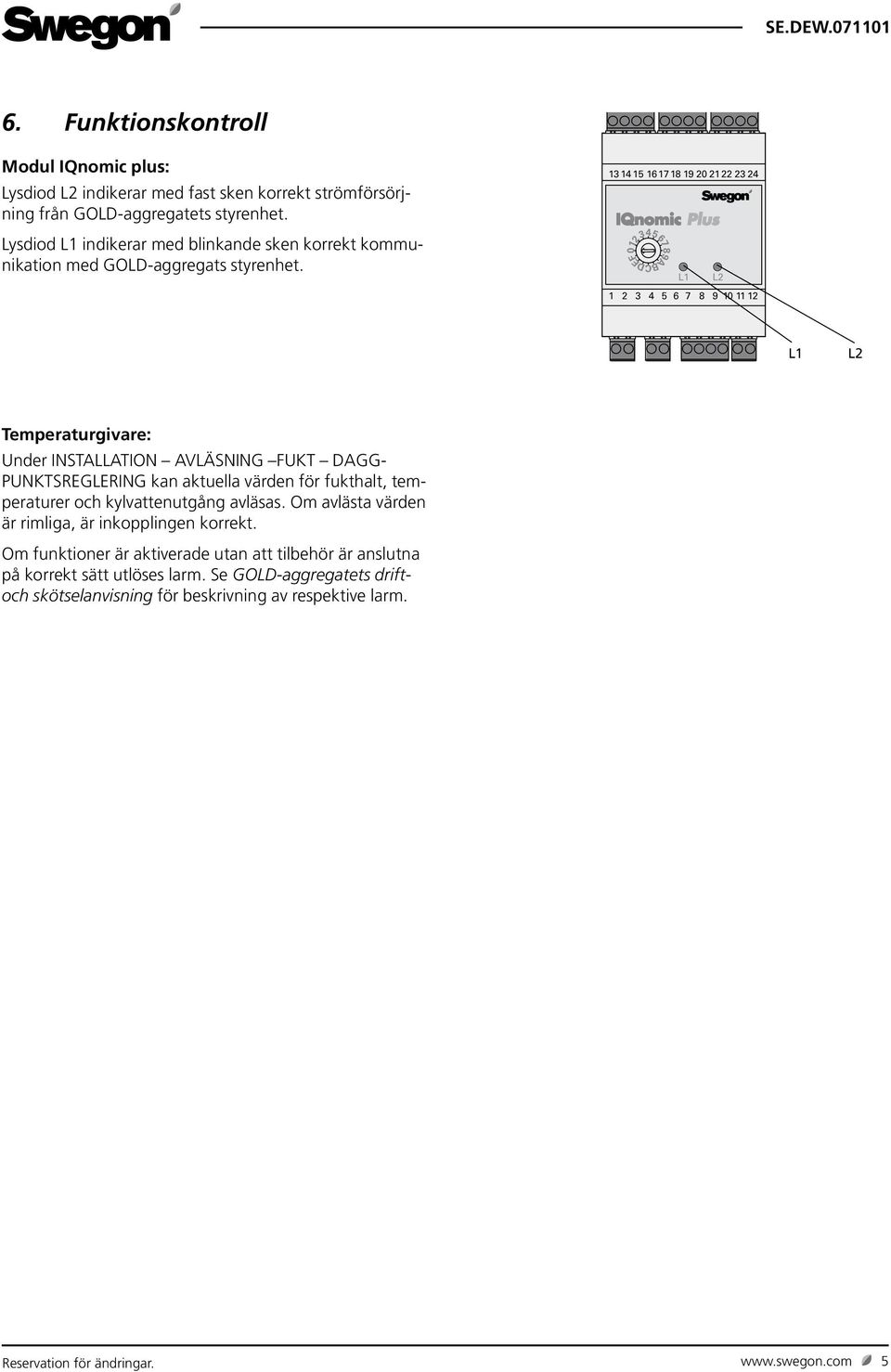

5 ABCDEF012 SE.DEW Funktionskontroll Modul IQnomic plus: Lysdiod L2 indikerar med fast sken korrekt strömförsörjning från GOLD-aggregatets styrenhet. Lysdiod L1 indikerar med blinkande sken korrekt kommunikation med GOLD-aggregats styrenhet L1 L L1 L2 Temperaturgivare: Under INSTALLATION AVLÄSNING FUKT DAGG- PUNKTSREGLERING kan aktuella värden för fukthalt, temperaturer och kylvattenutgång avläsas. Om avlästa värden är rimliga, är inkopplingen korrekt. Om funktioner är aktiverade utan att tilbehör är anslutna på korrekt sätt utlöses larm. Se GOLD-aggregatets driftoch skötselanvisning för beskrivning av respektive larm. Reservation för ändringar. 5

13 14 15 16 17 18 19 20 21 22 23 24 L1 L2 1 2 3 4 5 6 7 8 9 10 11 12 L1 L2 Temperaturgivare: Under INSTALLATION AVLÄSNING FUKT DAGG- PUNKTSREGLERING kan aktuella värden för fukthalt,

6 Reservation för ändringar.
