Installation elektrisk luftvärmare TBLE/TCLE GOLD/COMPACT

Storlek: px
Starta visningen från sidan:

Download "Installation elektrisk luftvärmare TBLE/TCLE GOLD/COMPACT"

Transkript

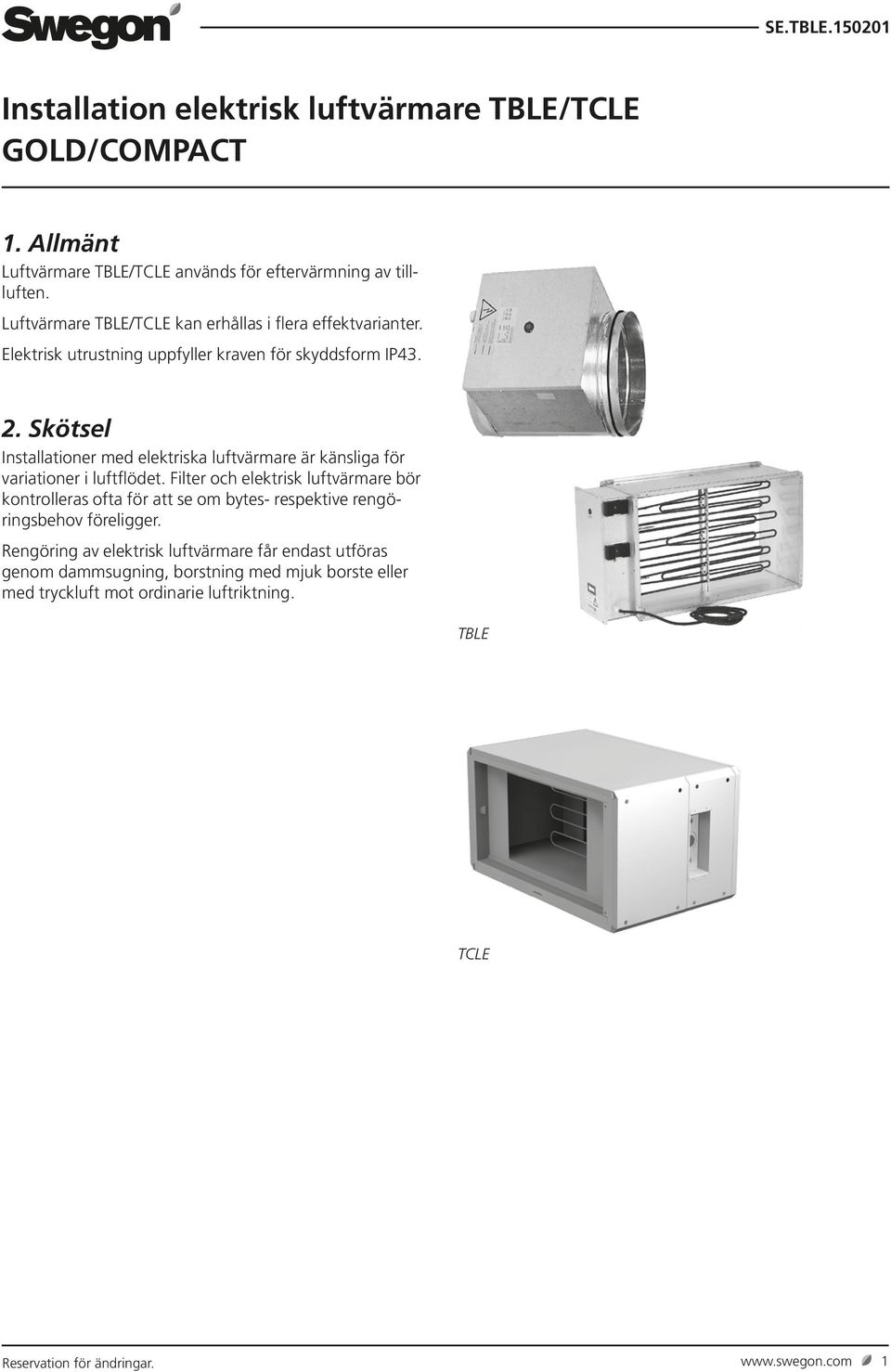

1 Installation elektrisk luftvärmare TBLE/TCLE GOLD/COMPACT 1. Allmänt Luftvärmare TBLE/TCLE används för eftervärmning av tillluften. Luftvärmare TBLE/TCLE kan erhållas i flera effektvarianter. Elektrisk utrustning uppfyller kraven för skyddsform IP Skötsel Installationer med elektriska luftvärmare är känsliga för variationer i luftflödet. Filter och elektrisk luftvärmare bör kontrolleras ofta för att se om bytes- respektive rengöringsbehov föreligger. Rengöring av elektrisk luftvärmare får endast utföras genom dammsugning, borstning med mjuk borste eller med tryckluft mot ordinarie luftriktning. TBLE TCLE Reservation för ändringar. 1

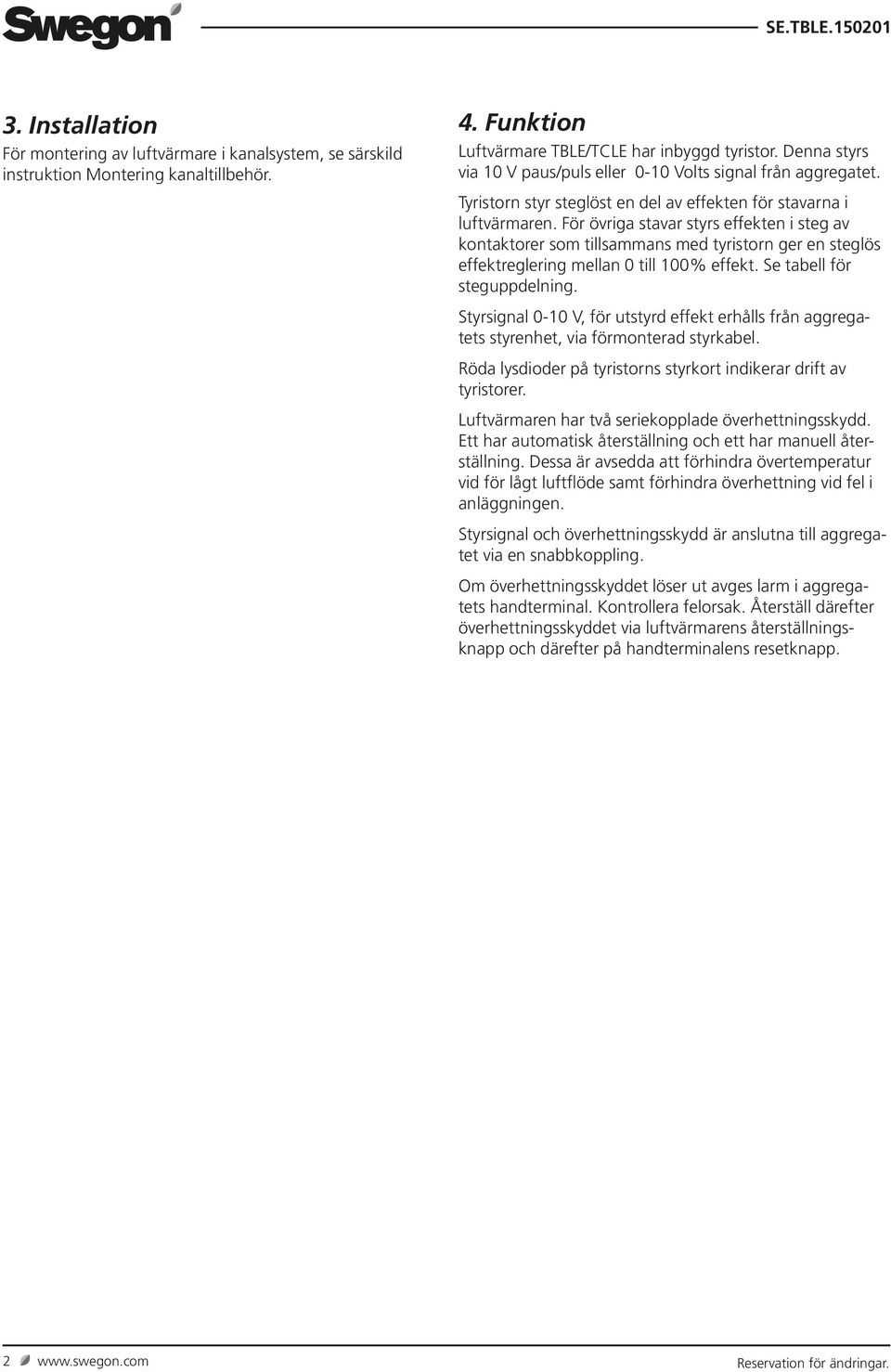

2 3. Installation För montering av luftvärmare i kanalsystem, se särskild instruktion Montering kanaltillbehör. 4. Funktion Luftvärmare TBLE/TCLE har inbyggd tyristor. Denna styrs via 10 V paus/puls eller 0-10 Volts signal från aggregatet. Tyristorn styr steglöst en del av effekten för stavarna i luftvärmaren. För övriga stavar styrs effekten i steg av kontaktorer som tillsammans med tyristorn ger en steglös effektreglering mellan 0 till 100% effekt. Se tabell för steguppdelning. Styrsignal 0-10 V, för utstyrd effekt erhålls från aggregatets styrenhet, via förmonterad styrkabel. Röda lysdioder på tyristorns styrkort indikerar drift av tyristorer. Luftvärmaren har två seriekopplade överhettningsskydd. Ett har automatisk återställning och ett har manuell återställning. Dessa är avsedda att förhindra övertemperatur vid för lågt luftflöde samt förhindra överhettning vid fel i anläggningen. Styrsignal och överhettningsskydd är anslutna till aggregatet via en snabbkoppling. Om överhettningsskyddet löser ut avges larm i aggregatets handterminal. Kontrollera felorsak. Återställ därefter överhettningsskyddet via luftvärmarens återställningsknapp och därefter på handterminalens resetknapp. 2 Reservation för ändringar.

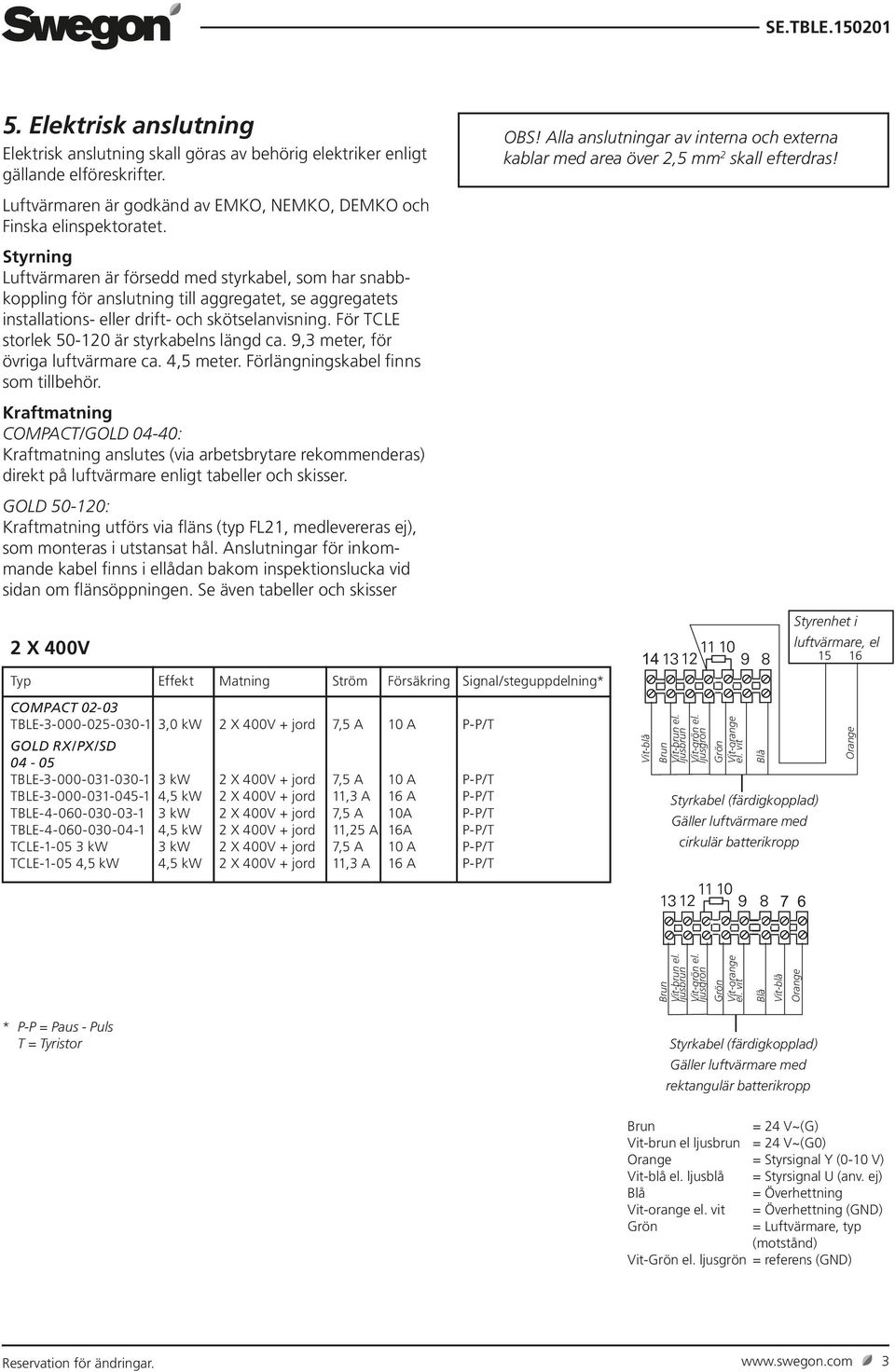

3 5. Elektrisk anslutning Elektrisk anslutning skall göras av behörig elektriker enligt gällande elföreskrifter. Luftvärmaren är godkänd av EMKO, NEMKO, DEMKO och Finska elinspektoratet. Styrning Luftvärmaren är försedd med styrkabel, som har snabbkoppling för anslutning till aggregatet, se aggregatets installations- eller drift- och skötselanvisning. För TCLE storlek är styrkabelns längd ca. 9,3 meter, för övriga luftvärmare ca. 4,5 meter. Förlängningskabel finns som tillbehör. Kraftmatning COMPACT/GOLD 04-40: Kraftmatning anslutes (via arbetsbrytare rekommenderas) direkt på luftvärmare enligt tabeller och skisser. GOLD : Kraftmatning utförs via fläns (typ FL21, medlevereras ej), som monteras i utstansat hål. Anslutningar för inkommande kabel finns i ellådan bakom inspektionslucka vid sidan om flänsöppningen. Se även tabeller och skisser OBS! Alla anslutningar av interna och externa kablar med area över 2,5 mm 2 skall efterdras! 2 X 400V COMPACT TBLE ,0 kw 2 X 400V + jord 7,5 A 10 A P-P/T GOLD RX/PX/SD TBLE kw 2 X 400V + jord 7,5 A 10 A P-P/T TBLE ,5 kw 2 X 400V + jord 11,3 A 16 A P-P/T TBLE kw 2 X 400V + jord 7,5 A 10A P-P/T TBLE ,5 kw 2 X 400V + jord 11,25 A 16A P-P/T TCLE kw 3 kw 2 X 400V + jord 7,5 A 10 A P-P/T TCLE ,5 kw 4,5 kw 2 X 400V + jord 11,3 A 16 A P-P/T Vit-brun el = 24 V~(G0) = Styrsignal Y (0-10 V) el. ljusblå = Styrsignal U (anv. ej) (GND) Vit- el. = referens (GND) Reservation för ändringar. 3

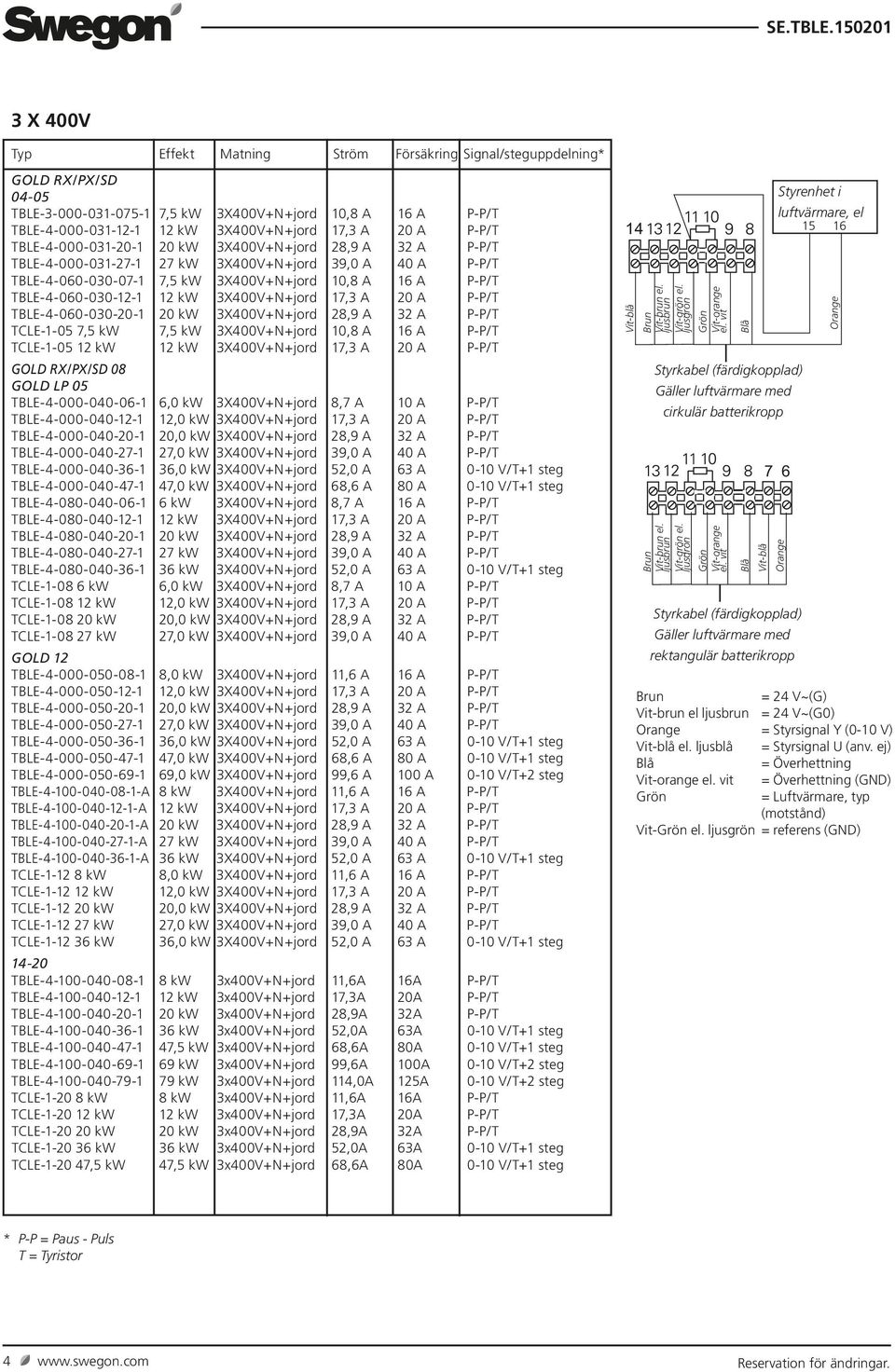

4 3 X 400V GOLD RX/PX/SD TBLE ,5 kw 3X400V+N+jord 10,8 A 16 A P-P/T TBLE kw 3X400V+N+jord 17,3 A 20 A P-P/T TBLE kw 3X400V+N+jord 28,9 A 32 A P-P/T TBLE kw 3X400V+N+jord 39,0 A 40 A P-P/T TBLE ,5 kw 3X400V+N+jord 10,8 A 16 A P-P/T TBLE kw 3X400V+N+jord 17,3 A 20 A P-P/T TBLE kw 3X400V+N+jord 28,9 A 32 A P-P/T TCLE ,5 kw 7,5 kw 3X400V+N+jord 10,8 A 16 A P-P/T TCLE kw 12 kw 3X400V+N+jord 17,3 A 20 A P-P/T GOLD RX/PX/SD 08 GOLD LP 05 TBLE ,0 kw 3X400V+N+jord 8,7 A 10 A P-P/T TBLE ,0 kw 3X400V+N+jord 17,3 A 20 A P-P/T TBLE ,0 kw 3X400V+N+jord 28,9 A 32 A P-P/T TBLE ,0 kw 3X400V+N+jord 39,0 A 40 A P-P/T TBLE ,0 kw 3X400V+N+jord 52,0 A 63 A 0-10 V/T+1 steg TBLE ,0 kw 3X400V+N+jord 68,6 A 80 A 0-10 V/T+1 steg TBLE kw 3X400V+N+jord 8,7 A 16 A P-P/T TBLE kw 3X400V+N+jord 17,3 A 20 A P-P/T TBLE kw 3X400V+N+jord 28,9 A 32 A P-P/T TBLE kw 3X400V+N+jord 39,0 A 40 A P-P/T TBLE kw 3X400V+N+jord 52,0 A 63 A 0-10 V/T+1 steg TCLE kw 6,0 kw 3X400V+N+jord 8,7 A 10 A P-P/T TCLE kw 12,0 kw 3X400V+N+jord 17,3 A 20 A P-P/T TCLE kw 20,0 kw 3X400V+N+jord 28,9 A 32 A P-P/T TCLE kw 27,0 kw 3X400V+N+jord 39,0 A 40 A P-P/T GOLD 12 TBLE ,0 kw 3X400V+N+jord 11,6 A 16 A P-P/T TBLE ,0 kw 3X400V+N+jord 17,3 A 20 A P-P/T TBLE ,0 kw 3X400V+N+jord 28,9 A 32 A P-P/T TBLE ,0 kw 3X400V+N+jord 39,0 A 40 A P-P/T TBLE ,0 kw 3X400V+N+jord 52,0 A 63 A 0-10 V/T+1 steg TBLE ,0 kw 3X400V+N+jord 68,6 A 80 A 0-10 V/T+1 steg TBLE ,0 kw 3X400V+N+jord 99,6 A 100 A 0-10 V/T+2 steg TBLE A 8 kw 3X400V+N+jord 11,6 A 16 A P-P/T TBLE A 12 kw 3X400V+N+jord 17,3 A 20 A P-P/T TBLE A 20 kw 3X400V+N+jord 28,9 A 32 A P-P/T TBLE A 27 kw 3X400V+N+jord 39,0 A 40 A P-P/T TBLE A 36 kw 3X400V+N+jord 52,0 A 63 A 0-10 V/T+1 steg TCLE kw 8,0 kw 3X400V+N+jord 11,6 A 16 A P-P/T TCLE kw 12,0 kw 3X400V+N+jord 17,3 A 20 A P-P/T TCLE kw 20,0 kw 3X400V+N+jord 28,9 A 32 A P-P/T TCLE kw 27,0 kw 3X400V+N+jord 39,0 A 40 A P-P/T TCLE kw 36,0 kw 3X400V+N+jord 52,0 A 63 A 0-10 V/T+1 steg -20 TBLE kw 3x400V+N+jord 11,6A 16A P-P/T TBLE kw 3x400V+N+jord 17,3A 20A P-P/T TBLE kw 3x400V+N+jord 28,9A 32A P-P/T TBLE kw 3x400V+N+jord 52,0A 63A 0-10 V/T+1 steg TBLE ,5 kw 3x400V+N+jord 68,6A 80A 0-10 V/T+1 steg TBLE kw 3x400V+N+jord 99,6A 100A 0-10 V/T+2 steg TBLE kw 3x400V+N+jord 1,0A 125A 0-10 V/T+2 steg TCLE kw 8 kw 3x400V+N+jord 11,6A 16A P-P/T TCLE kw 12 kw 3x400V+N+jord 17,3A 20A P-P/T TCLE kw 20 kw 3x400V+N+jord 28,9A 32A P-P/T TCLE kw 36 kw 3x400V+N+jord 52,0A 63A 0-10 V/T+1 steg TCLE ,5 kw 47,5 kw 3x400V+N+jord 68,6A 80A 0-10 V/T+1 steg Vit-brun el = 24 V~(G0) = Styrsignal Y (0-10 V) el. ljusblå = Styrsignal U (anv. ej) (GND) Vit- el. = referens (GND) 4 Reservation för ändringar.

5 3 X 400V TBLE kw 3x400V+N+jord 17,3A 20A P-P/T TBLE kw 3x400V+N+jord 28,9A 32A P-P/T TBLE kw 3x400V+N+jord 39,0A 40A P-P/T TBLE kw 3x400V+N+jord 49,1A 50A 0-10 V/T+1 steg TBLE ,5 kw 3x400V+N+jord 68,6A 80A 0-10 V/T+1 steg TBLE kw 3x400V+N+jord 99,6A 100A 0-10 V/T+2 steg TBLE kw 3x400V+N+jord 1,0A 125A 0-10 V/T+2 steg TBLE kw 3x400V+N+jord 129,9A 160A 0-10 V/T+3 steg TCLE kw 12 kw 3x400V+N+jord 17,3A 20A P-P/T TCLE kw 20 kw 3x400V+N+jord 28,9A 32A P-P/T TCLE kw 27 kw 3x400V+N+jord 39,0A 40A P-P/T TCLE kw 3x400V+N+jord 49,1A 50A 0-10 V/T+1 steg TCLE ,5 kw 47,5 kw 3x400V+N+jord 68,6A 80A 0-10 V/T+1 steg TCLE kw 69 kw 3x400V+N+jord 99,6A 100A 0-10 V/T+2 steg TBLE kw 3x400V+N+jord 17,3A 20A P-P/T TBLE kw 3x400V+N+jord 28,9A 32A P-P/T TBLE kw 3x400V+N+jord 39,0A 40A P-P/T TBLE kw 3x400V+N+jord 52,0A 63A 0-10 V/T+1 steg TBLE ,5 kw 3x400V+N+jord 68,6A 80A 0-10 V/T+1 steg TBLE kw 3x400V+N+jord 99,6A 100A 0-10 V/T+2 steg TBLE kw 3x400V+N+jord 1,0A 125A 0-10 V/T+2 steg TBLE kw 3x400V+N+jord 129,9A 160A 0-10 V/T+3 steg TCLE kw 12 kw 3x400V+N+jord 17,3A 20A P-P/T TCLE kw 20 kw 3x400V+N+jord 28,9A 32A P-P/T TCLE kw 27 kw 3x400V+N+jord 39,0A 40A P-P/T TCLE kw 36 kw 3x400V+N+jord 52,0A 63A 0-10 V/T+1 steg TCLE ,5 kw 47,5 kw 3x400V+N+jord 68,6A 80A 0-10 V/T+1 steg TCLE kw 69 kw 3x400V+N+jord 99,6A 100A 0-10 V/T+2 steg TBLE kw 3x400V+N+jord 34,6 A 40 A 0-10 V/T TBLE kw 3x400V+N+jord 49.1 A 50 A 0-10 V/T+1 steg TBLE kw 3x400V+N+jord 67,8 A 80 A 0-10 V/T+1 steg TBLE kw 3x400V+N+jord 90,9 A 100 A 0-10 V/T+2 steg TBLE kw 3x400V+N+jord 1,0 A 125 A 0-10 V/T+2 steg TBLE kw 3x400V+N+jord 129,9 A 160 A 0-10 V/T+3 steg TCLE kw 24 kw 3X400V+N+jord 34,6 A 40 A 0-10 V/T TCLE kw 34 kw 3X400V+N+jord 49,1 A 50 A 0-10 V/T+1 steg TCLE kw 47 kw 3X400V+N+jord 67,8 A 80 A 0-10 V/T+1 steg TCLE kw 63 kw 3X400V+N+jord 90,9 A 100 A 0-10 V/T+2 steg TCLE kw 79 kw 3X400V+N+jord 1 A 125 A 0-10 V/T+2 steg TCLE kw 90 kw 3X400V+N+jord 129,9 A 160 A 0-10 V/T+3 steg TCLE kw 135 kw 3X400V+N+jord 194,9 A 200 A 0-10 V/T+4 steg TBLE kw 3x400V+N+jord 49.1 A 50 A 0-10 V/T+1 steg TBLE kw 3x400V+N+jord 65,0 A 80 A 0-10 V/T+1 steg TBLE kw 3x400V+N+jord 79,4 A 80 A 0-10 V/T+1 steg TBLE kw 3x400V+N+jord 99,6 A 100 A 0-10 V/T+2 steg TBLE kw 3x400V+N+jord 129,9 A 160 A 0-10 V/T+3 steg TBLE kw 3x400V+N+jord 194,9 A 200 A 0-10 V/T+4 steg TCLE kw 34 kw 3X400V+N+jord 49,1 A 50 A 0-10 V/T+1 steg TCLE kw 45 kw 3X400V+N+jord 65,0 A 80 A 0-10 V/T+1 steg TCLE kw 55 kw 3X400V+N+jord 79,4 A 80 A 0-10 V/T+1 steg TCLE kw 69 kw 3X400V+N+jord 99,6 A 100 A 0-10 V/T+2 steg TCLE kw 90 kw 3X400V+N+jord 129,9 A 160 A 0-10 V/T+3 steg TCLE kw 135 kw 3X400V+N+jord 194,9 A 200 A 0-10 V/T+4 steg Vit-brun el = 24 V~(G0) = Styrsignal Y (0-10 V) el. ljusblå = Styrsignal U (anv. ej) (GND) Vit- el. = referens (GND) Reservation för ändringar. 5

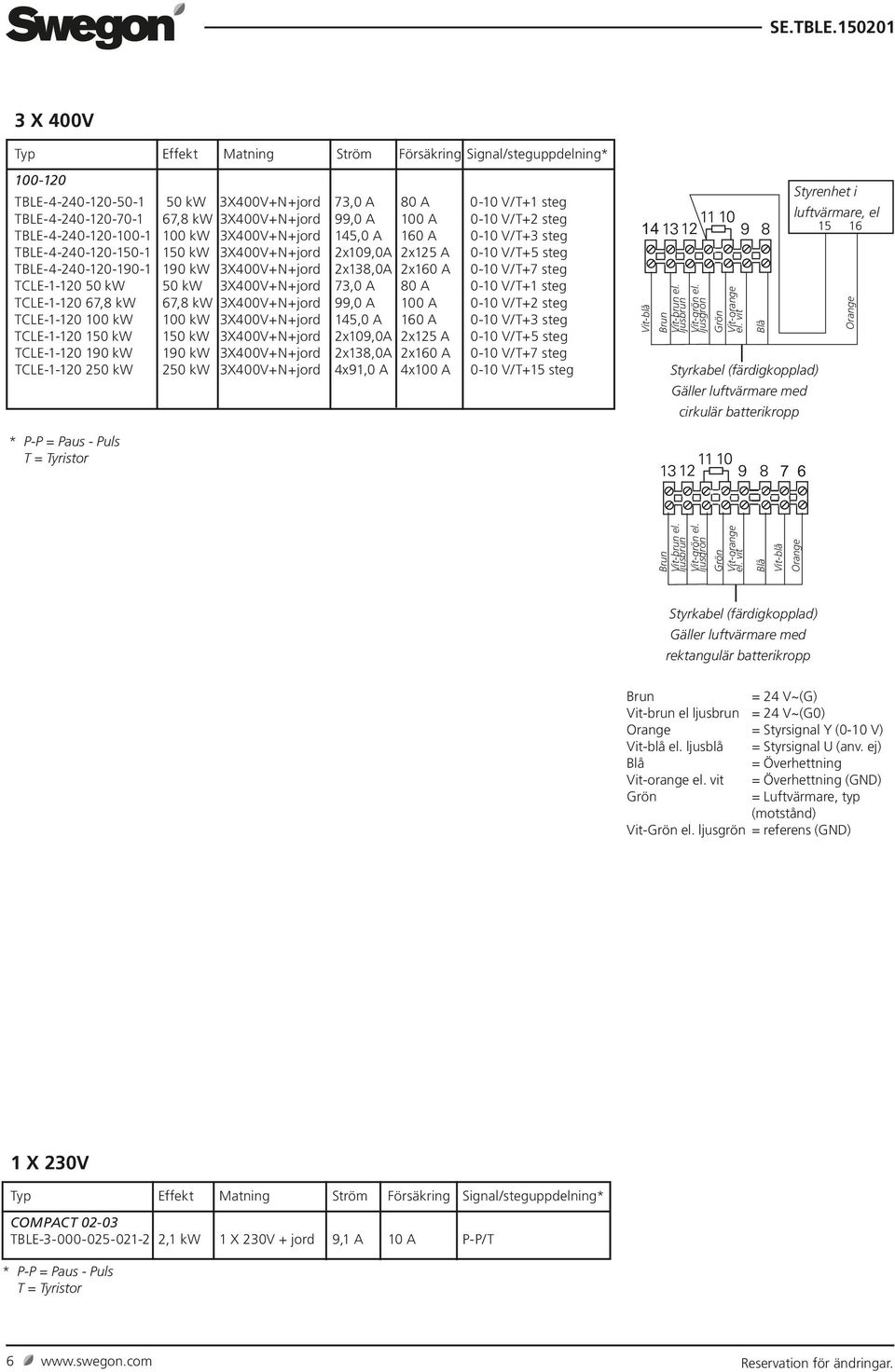

6 3 X 400V TBLE kw 3X400V+N+jord 73,0 A 80 A 0-10 V/T+1 steg TBLE ,8 kw 3X400V+N+jord 99,0 A 100 A 0-10 V/T+2 steg TBLE kw 3X400V+N+jord 5,0 A 160 A 0-10 V/T+3 steg TBLE kw 3X400V+N+jord 2x109,0A 2x125 A 0-10 V/T+5 steg TBLE kw 3X400V+N+jord 2x138,0A 2x160 A 0-10 V/T+7 steg TCLE kw 50 kw 3X400V+N+jord 73,0 A 80 A 0-10 V/T+1 steg TCLE ,8 kw 67,8 kw 3X400V+N+jord 99,0 A 100 A 0-10 V/T+2 steg TCLE kw 100 kw 3X400V+N+jord 5,0 A 160 A 0-10 V/T+3 steg TCLE kw 150 kw 3X400V+N+jord 2x109,0A 2x125 A 0-10 V/T+5 steg TCLE kw 190 kw 3X400V+N+jord 2x138,0A 2x160 A 0-10 V/T+7 steg TCLE kw 250 kw 3X400V+N+jord 4x91,0 A 4x100 A 0-10 V/T+15 steg Vit-brun el = 24 V~(G0) = Styrsignal Y (0-10 V) el. ljusblå = Styrsignal U (anv. ej) (GND) Vit- el. = referens (GND) 1 X 230V COMPACT TBLE ,1 kw 1 X 230V + jord 9,1 A 10 A P-P/T 6 Reservation för ändringar.

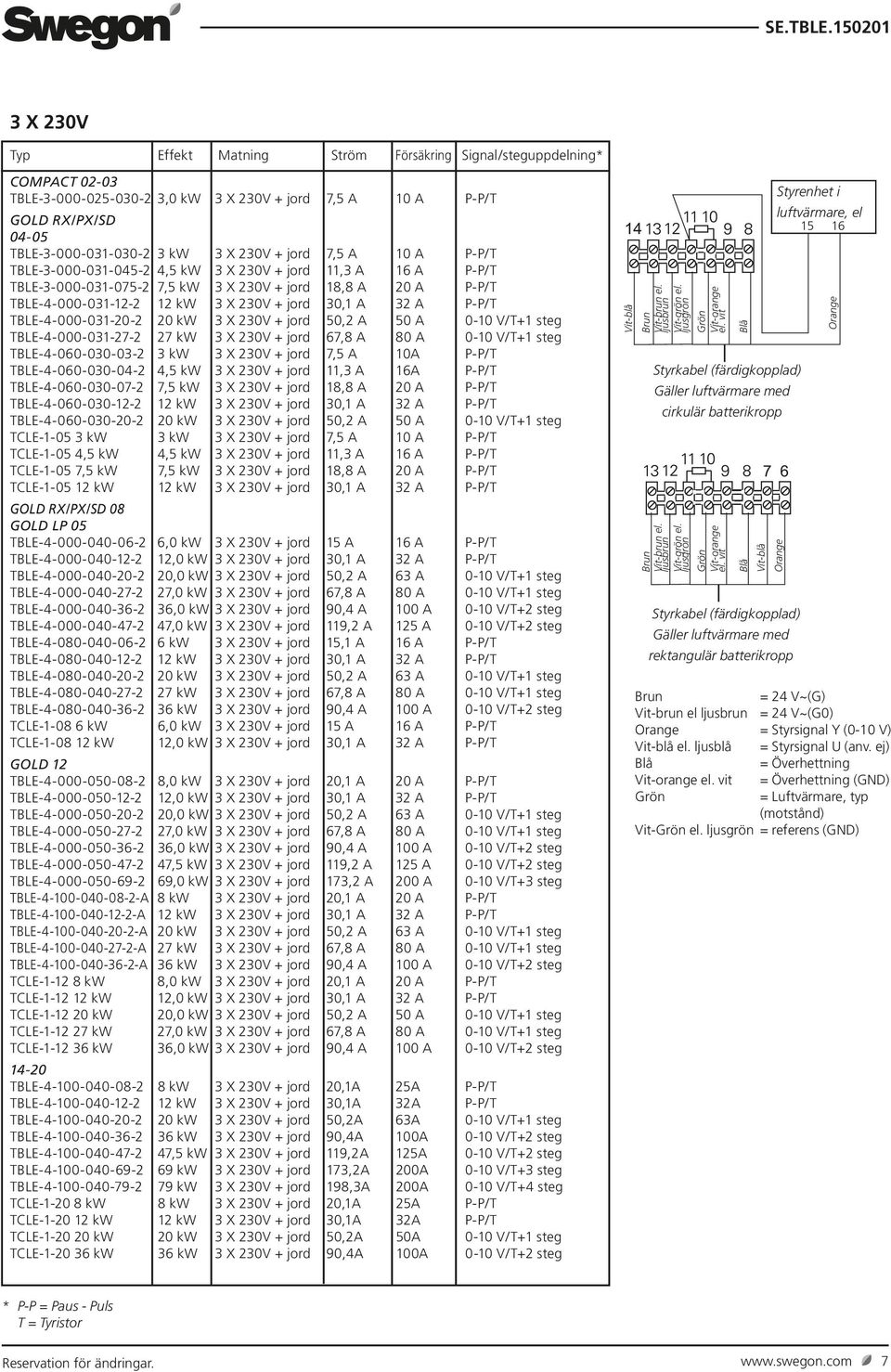

7 3 X 230V COMPACT TBLE ,0 kw 3 X 230V + jord 7,5 A 10 A P-P/T GOLD RX/PX/SD TBLE kw 3 X 230V + jord 7,5 A 10 A P-P/T TBLE ,5 kw 3 X 230V + jord 11,3 A 16 A P-P/T TBLE ,5 kw 3 X 230V + jord 18,8 A 20 A P-P/T TBLE kw 3 X 230V + jord 30,1 A 32 A P-P/T TBLE kw 3 X 230V + jord 50,2 A 50 A 0-10 V/T+1 steg TBLE kw 3 X 230V + jord 67,8 A 80 A 0-10 V/T+1 steg TBLE kw 3 X 230V + jord 7,5 A 10A P-P/T TBLE ,5 kw 3 X 230V + jord 11,3 A 16A P-P/T TBLE ,5 kw 3 X 230V + jord 18,8 A 20 A P-P/T TBLE kw 3 X 230V + jord 30,1 A 32 A P-P/T TBLE kw 3 X 230V + jord 50,2 A 50 A 0-10 V/T+1 steg TCLE kw 3 kw 3 X 230V + jord 7,5 A 10 A P-P/T TCLE ,5 kw 4,5 kw 3 X 230V + jord 11,3 A 16 A P-P/T TCLE ,5 kw 7,5 kw 3 X 230V + jord 18,8 A 20 A P-P/T TCLE kw 12 kw 3 X 230V + jord 30,1 A 32 A P-P/T GOLD RX/PX/SD 08 GOLD LP 05 TBLE ,0 kw 3 X 230V + jord 15 A 16 A P-P/T TBLE ,0 kw 3 X 230V + jord 30,1 A 32 A P-P/T TBLE ,0 kw 3 X 230V + jord 50,2 A 63 A 0-10 V/T+1 steg TBLE ,0 kw 3 X 230V + jord 67,8 A 80 A 0-10 V/T+1 steg TBLE ,0 kw 3 X 230V + jord 90,4 A 100 A 0-10 V/T+2 steg TBLE ,0 kw 3 X 230V + jord 119,2 A 125 A 0-10 V/T+2 steg TBLE kw 3 X 230V + jord 15,1 A 16 A P-P/T TBLE kw 3 X 230V + jord 30,1 A 32 A P-P/T TBLE kw 3 X 230V + jord 50,2 A 63 A 0-10 V/T+1 steg TBLE kw 3 X 230V + jord 67,8 A 80 A 0-10 V/T+1 steg TBLE kw 3 X 230V + jord 90,4 A 100 A 0-10 V/T+2 steg TCLE kw 6,0 kw 3 X 230V + jord 15 A 16 A P-P/T TCLE kw 12,0 kw 3 X 230V + jord 30,1 A 32 A P-P/T GOLD 12 TBLE ,0 kw 3 X 230V + jord 20,1 A 20 A P-P/T TBLE ,0 kw 3 X 230V + jord 30,1 A 32 A P-P/T TBLE ,0 kw 3 X 230V + jord 50,2 A 63 A 0-10 V/T+1 steg TBLE ,0 kw 3 X 230V + jord 67,8 A 80 A 0-10 V/T+1 steg TBLE ,0 kw 3 X 230V + jord 90,4 A 100 A 0-10 V/T+2 steg TBLE ,5 kw 3 X 230V + jord 119,2 A 125 A 0-10 V/T+2 steg TBLE ,0 kw 3 X 230V + jord 173,2 A 200 A 0-10 V/T+3 steg TBLE A 8 kw 3 X 230V + jord 20,1 A 20 A P-P/T TBLE A 12 kw 3 X 230V + jord 30,1 A 32 A P-P/T TBLE A 20 kw 3 X 230V + jord 50,2 A 63 A 0-10 V/T+1 steg TBLE A 27 kw 3 X 230V + jord 67,8 A 80 A 0-10 V/T+1 steg TBLE A 36 kw 3 X 230V + jord 90,4 A 100 A 0-10 V/T+2 steg TCLE kw 8,0 kw 3 X 230V + jord 20,1 A 20 A P-P/T TCLE kw 12,0 kw 3 X 230V + jord 30,1 A 32 A P-P/T TCLE kw 20,0 kw 3 X 230V + jord 50,2 A 50 A 0-10 V/T+1 steg TCLE kw 27,0 kw 3 X 230V + jord 67,8 A 80 A 0-10 V/T+1 steg TCLE kw 36,0 kw 3 X 230V + jord 90,4 A 100 A 0-10 V/T+2 steg -20 TBLE kw 3 X 230V + jord 20,1A 25A P-P/T TBLE kw 3 X 230V + jord 30,1A 32A P-P/T TBLE kw 3 X 230V + jord 50,2A 63A 0-10 V/T+1 steg TBLE kw 3 X 230V + jord 90,4A 100A 0-10 V/T+2 steg TBLE ,5 kw 3 X 230V + jord 119,2A 125A 0-10 V/T+2 steg TBLE kw 3 X 230V + jord 173,2A 200A 0-10 V/T+3 steg TBLE kw 3 X 230V + jord 198,3A 200A 0-10 V/T+4 steg TCLE kw 8 kw 3 X 230V + jord 20,1A 25A P-P/T TCLE kw 12 kw 3 X 230V + jord 30,1A 32A P-P/T TCLE kw 20 kw 3 X 230V + jord 50,2A 50A 0-10 V/T+1 steg TCLE kw 36 kw 3 X 230V + jord 90,4A 100A 0-10 V/T+2 steg Vit-brun el = 24 V~(G0) = Styrsignal Y (0-10 V) el. ljusblå = Styrsignal U (anv. ej) (GND) Vit- el. = referens (GND) Reservation för ändringar. 7

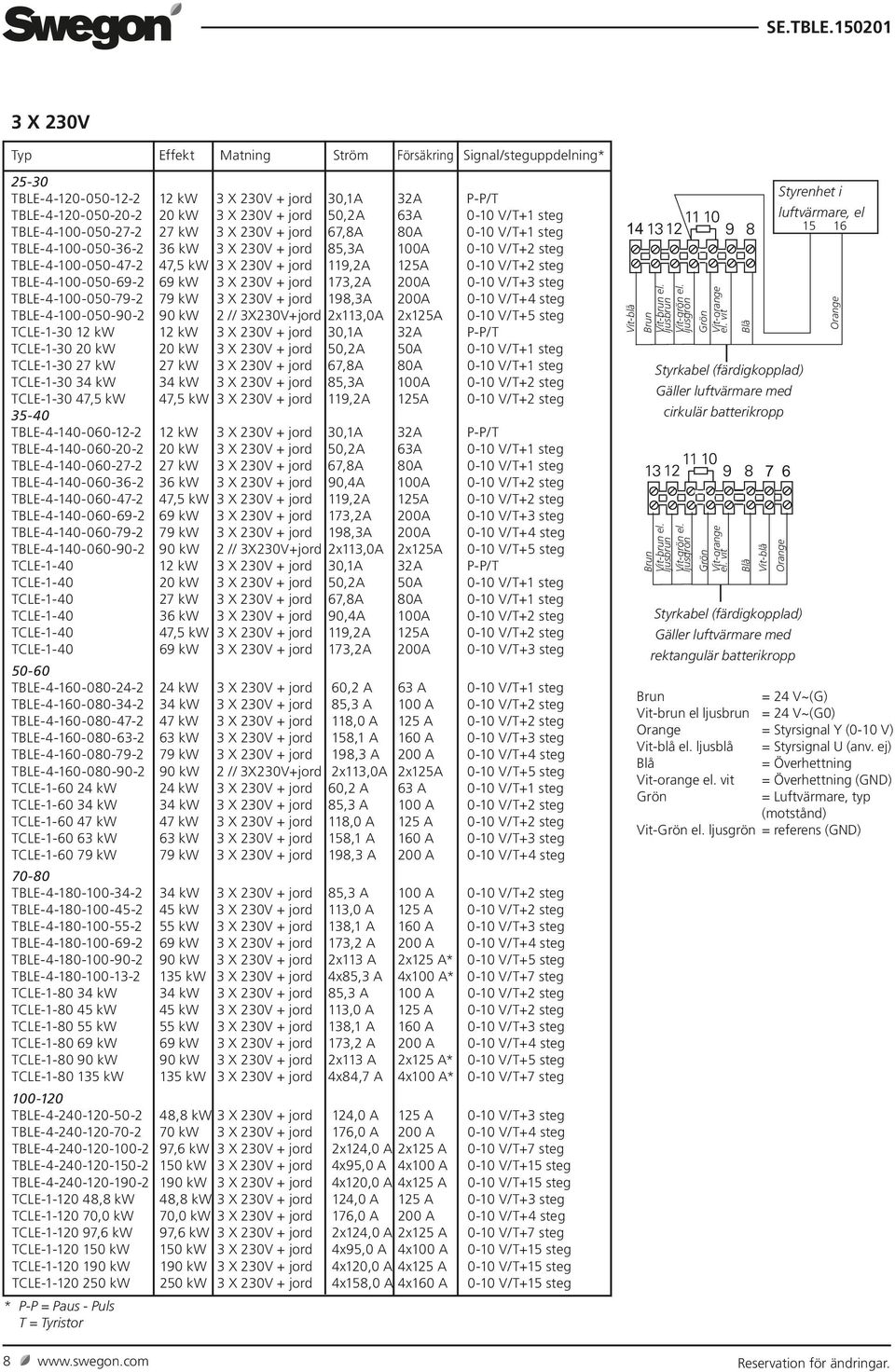

8 3 X 230V TBLE kw 3 X 230V + jord 30,1A 32A P-P/T TBLE kw 3 X 230V + jord 50,2A 63A 0-10 V/T+1 steg TBLE kw 3 X 230V + jord 67,8A 80A 0-10 V/T+1 steg TBLE kw 3 X 230V + jord 85,3A 100A 0-10 V/T+2 steg TBLE ,5 kw 3 X 230V + jord 119,2A 125A 0-10 V/T+2 steg TBLE kw 3 X 230V + jord 173,2A 200A 0-10 V/T+3 steg TBLE kw 3 X 230V + jord 198,3A 200A 0-10 V/T+4 steg TBLE kw 2 // 3X230V+jord 2x113,0A 2x125A 0-10 V/T+5 steg TCLE kw 12 kw 3 X 230V + jord 30,1A 32A P-P/T TCLE kw 20 kw 3 X 230V + jord 50,2A 50A 0-10 V/T+1 steg TCLE kw 27 kw 3 X 230V + jord 67,8A 80A 0-10 V/T+1 steg TCLE kw 34 kw 3 X 230V + jord 85,3A 100A 0-10 V/T+2 steg TCLE ,5 kw 47,5 kw 3 X 230V + jord 119,2A 125A 0-10 V/T+2 steg TBLE kw 3 X 230V + jord 30,1A 32A P-P/T TBLE kw 3 X 230V + jord 50,2A 63A 0-10 V/T+1 steg TBLE kw 3 X 230V + jord 67,8A 80A 0-10 V/T+1 steg TBLE kw 3 X 230V + jord 90,4A 100A 0-10 V/T+2 steg TBLE ,5 kw 3 X 230V + jord 119,2A 125A 0-10 V/T+2 steg TBLE kw 3 X 230V + jord 173,2A 200A 0-10 V/T+3 steg TBLE kw 3 X 230V + jord 198,3A 200A 0-10 V/T+4 steg TBLE kw 2 // 3X230V+jord 2x113,0A 2x125A 0-10 V/T+5 steg TCLE kw 3 X 230V + jord 30,1A 32A P-P/T TCLE kw 3 X 230V + jord 50,2A 50A 0-10 V/T+1 steg TCLE kw 3 X 230V + jord 67,8A 80A 0-10 V/T+1 steg TCLE kw 3 X 230V + jord 90,4A 100A 0-10 V/T+2 steg TCLE ,5 kw 3 X 230V + jord 119,2A 125A 0-10 V/T+2 steg TCLE kw 3 X 230V + jord 173,2A 200A 0-10 V/T+3 steg TBLE kw 3 X 230V + jord 60,2 A 63 A 0-10 V/T+1 steg TBLE kw 3 X 230V + jord 85,3 A 100 A 0-10 V/T+2 steg TBLE kw 3 X 230V + jord 118,0 A 125 A 0-10 V/T+2 steg TBLE kw 3 X 230V + jord 158,1 A 160 A 0-10 V/T+3 steg TBLE kw 3 X 230V + jord 198,3 A 200 A 0-10 V/T+4 steg TBLE kw 2 // 3X230V+jord 2x113,0A 2x125A 0-10 V/T+5 steg TCLE kw 24 kw 3 X 230V + jord 60,2 A 63 A 0-10 V/T+1 steg TCLE kw 34 kw 3 X 230V + jord 85,3 A 100 A 0-10 V/T+2 steg TCLE kw 47 kw 3 X 230V + jord 118,0 A 125 A 0-10 V/T+2 steg TCLE kw 63 kw 3 X 230V + jord 158,1 A 160 A 0-10 V/T+3 steg TCLE kw 79 kw 3 X 230V + jord 198,3 A 200 A 0-10 V/T+4 steg TBLE kw 3 X 230V + jord 85,3 A 100 A 0-10 V/T+2 steg TBLE kw 3 X 230V + jord 113,0 A 125 A 0-10 V/T+2 steg TBLE kw 3 X 230V + jord 138,1 A 160 A 0-10 V/T+3 steg TBLE kw 3 X 230V + jord 173,2 A 200 A 0-10 V/T+4 steg TBLE kw 3 X 230V + jord 2x113 A 2x125 A* 0-10 V/T+5 steg TBLE kw 3 X 230V + jord 4x85,3 A 4x100 A* 0-10 V/T+7 steg TCLE kw 34 kw 3 X 230V + jord 85,3 A 100 A 0-10 V/T+2 steg TCLE kw 45 kw 3 X 230V + jord 113,0 A 125 A 0-10 V/T+2 steg TCLE kw 55 kw 3 X 230V + jord 138,1 A 160 A 0-10 V/T+3 steg TCLE kw 69 kw 3 X 230V + jord 173,2 A 200 A 0-10 V/T+4 steg TCLE kw 90 kw 3 X 230V + jord 2x113 A 2x125 A* 0-10 V/T+5 steg TCLE kw 135 kw 3 X 230V + jord 4x84,7 A 4x100 A* 0-10 V/T+7 steg TBLE ,8 kw 3 X 230V + jord 124,0 A 125 A 0-10 V/T+3 steg TBLE kw 3 X 230V + jord 176,0 A 200 A 0-10 V/T+4 steg TBLE ,6 kw 3 X 230V + jord 2x124,0 A 2x125 A 0-10 V/T+7 steg TBLE kw 3 X 230V + jord 4x95,0 A 4x100 A 0-10 V/T+15 steg TBLE kw 3 X 230V + jord 4x120,0 A 4x125 A 0-10 V/T+15 steg TCLE ,8 kw 48,8 kw 3 X 230V + jord 124,0 A 125 A 0-10 V/T+3 steg TCLE ,0 kw 70,0 kw 3 X 230V + jord 176,0 A 200 A 0-10 V/T+4 steg TCLE ,6 kw 97,6 kw 3 X 230V + jord 2x124,0 A 2x125 A 0-10 V/T+7 steg TCLE kw 150 kw 3 X 230V + jord 4x95,0 A 4x100 A 0-10 V/T+15 steg TCLE kw 190 kw 3 X 230V + jord 4x120,0 A 4x125 A 0-10 V/T+15 steg TCLE kw 250 kw 3 X 230V + jord 4x158,0 A 4x160 A 0-10 V/T+15 steg 8 Vit-brun el = 24 V~(G0) = Styrsignal Y (0-10 V) el. ljusblå = Styrsignal U (anv. ej) (GND) Vit- el. = referens (GND) Reservation för ändringar.
