1 Instruktionsbok El-Airco 5 Artikelnummer: OBM Kihlström AB Generatorgatan 5 Telefon: E-post: info@obm.se MÄRSTA Telefax: Hemsida: 1

2 El-Airco 5 El-AIRCO 5 (2 X 9 kw) Artnr Komplett med ljuddämpare och luftfördelare För maximal säkerhet v.g. läs säkerhetsinstruktionerna som medföljer varje maskin. Innan ni börjar använda maskinen v.g. läs bruksanvisningen. Notera följande uppgifter Art nr: Tillverknings nr: Inköpsdatum: Maskinen är avsedd att torka och värma byggnader där det finns behov av provisorisk värme, uttorkning eller luftcirkulation. Maskinen ansluts till elcentral med jordfelsbrytare. Maskindata Maskinmått Motor och luftsida H inkl. ljuddämpare 2150 mm Märkspänning 380 V H exkl. ljuddämpare 1210 mm Effekt 1,5 kw B 660 mm Märkspänning 3,6 A D 920 mm Fläkthjul r/m max 1750 Vikt 150 kg Ljud under 70 db (A) med ljuddämpare El Elpatroner Max förbrukning Nätanslutning 6 x 3 kw 27 A / st 2 x 16 A 2

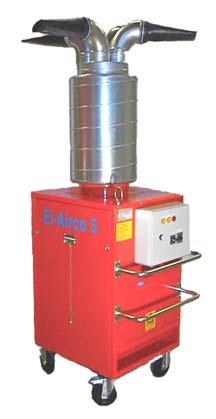

Produktbeskrivning El-Airco 5 är byggd av en plåtstomme som är försedd med isolerande material på insidan för att minska bullernivån. Den har även en ljuddämpare med 50 mm isolering.

Elpatronerna ligger skyddade i maskinen och ansluts med 2 st 16 amp elhandskar. El-Airco 5 suger in luft från galleröppningarna på sidorna under elpatronerna.

För att uppnå bästa torkeffekt och värmeresultat skall maskinen placeras så centralt som möjligt i lokalen.

3 Produktbeskrivning El-Airco 5 är byggd av en plåtstomme som är försedd med isolerande material på insidan för att minska bullernivån. Den har även en ljuddämpare med 50 mm isolering. Ingången från ljuddämparen har försetts med ett skyddsgaller. Elhandskarna har inbyggda fasvändare för enkel omkoppling till rätt riktning av strömmen. Elpatronerna ligger skyddade i maskinen och ansluts med 2 st 16 amp elhandskar. El-Airco 5 suger in luft från galleröppningarna på sidorna under elpatronerna. Luften leds upp till ett filter och sedan genom elpatronerna in i fläkten upp till ljuddämparen och slutligen leds luften ut i lokalen genom luftfördelaren. För att uppnå bästa torkeffekt och värmeresultat skall maskinen placeras så centralt som möjligt i lokalen. Det är mycket viktigt att fläkten går kontinuerligt för att uppnå bästa torkeffekt. EL-AIRCO 5 1 Fläkt 10 Temperaturreglage 2 Elmotor 1,5 kw 11 Effektsteg 3 Elpatroner 12 Skyddsbågar 4 Ventböjar med luftfördelare A hanskar med fasvändare 5 Ljuddämpare 14 Filter 6 Lyftöglor 7 Larm 8 Återställning av motorskydd 9 Strömställare På och Av

4 Montering och demontering Montering Placera El-Airco 5 på en plats så centralt som möjligt. Montera på luftfördelaren och ventilationsböjarna. Maskinen ställs så att luftintaget ej blir tätt mot någon vägg. Avstånd min 0,5 m från vägg. Anslut elkabeln ( 16 A ) till en elcentral med jordfelsbrytare och kontrollera sedan att fläkten går åt rätt håll ( fläkten skall snurra moturs). Vid behov, använd fasvändaren som sitter i elintaget. Maskinen startas genom att vrida startvredet från 0 till 1. Demontering Vrid startvredet från 1 till 0.Fläkten går i ca: 2-3 min efter avstängning. Demontera därefter elkabeln. Efter detta kan maskinen flyttas och det går bra att montera bort luftfördelaren. Varning! Handhavande för säker drift Maskinen är endast till för att torka och värma lokaler med ett tillfälligt behov av detta. All annan användning är förbjuden. Funktion och styrning Inställning av temperatur: Vrid temperaturreglaget åt höger för ökad temperatur. Återställning av överhettningsskydd: Överhettningsskyddet sitter på högra gaveln på elskåpet. För att återställa överhettningsskyddet trycks kanppen in. Vid återupprepat larm kontakta reparatör. Filterbyte: Filter byts ca var 4:e vecka. Stäng av maskinen och koppla bort elkabeln. Öppna luckan och byt filter. Stäng luckan och placera tillbaka elkabeln. Starta sedan maskinen. VARNING! Koppla bort elkabeln innan Ni öppnar luckan. Risk för återstart finns. 4

5 Svenska säkerhetsföreskrifter Nr Varning! När man använder elektriska maskiner skall alltid grundläggande säkerhetsföreskrifter följas för att minska risken för brand, elstötar, brännskada eller personskada. Läs instruktionerna innan ni startar maskinen och spara sedan instruktionerna för säker drift. 1. Håll arbetsområdet rent. Nedskräpade ytor och maskiner inbjuder till olyckor. 2. Håll besökare borta. Besökare skall hållas borta från maskinen. 3. Spärra maskinens hjul. Spärra hjulen så att maskinen ej kan komma i rullning. 4. Start av maskinen. Anslut elkabeln till en elcentral med jordfelsbrytare och starta sedan maskinen på startknappen. 5. Öppna aldrig inspektionsluckan under drift. Koppla alltid ifrån strömmen innan ni öppnar luckan. 6. Misshandla inte elkabeln. Ryck ej ur elkabeln ifrån eluttaget. Utsätt den ej för värme, olja eller skarpa kanter. 7. Sköt maskinen med omsorg. Håll maskinen ren. Kontrollera elskåp och elkablar vid varje uppstart och nedmontering. Byt defekta delar. 8. Koppla ifrån maskinen. Bryt strömmen. 9. Användning av förlängningskablar. Använd endast förlängningskabel som är godkänd och märkt för utomhusbruk. 10. Åtgärder vid nödsituation. Bryt strömmen på start/stopp knappen eller drag ur elkabeln. 5

6 Skötsel, vård och transport Varning! För att eliminera risken för skador, koppla alltid ur elanslutningarna innan ni börjar med servicearbetet. Demontera aldrig det elektriska systemet utan att kontakta behörig elektriker. Kontakta närmaste serviceverkstad för reparation. Skötsel av maskinen Dessa punkter kontrolleras av er driftoperatör. - Håll er maskin i god kondition genom att regelbundet vårda den. - Innan ni använder maskinen kontrollera alltid huvudfunktionerna. - Kontrollera elanslutningarna, elskåpet och ev skarvkablar. - Kontrollera även att inga skruvar är lösa och att alla delar är rätt monterade. - Tillse att det inte finns några defekta delar som kan påverka säkerheten. - Om onormala ljud eller vibrationer förekommer, stäng av maskinen omgående och se till att felet blir korrigerat innan ni återstartar maskinen. - Filter bytes ca var 4:e vecka vid kontinuerlig drift eller när filtret är fullt och luftflödet har minskat betydlig. - Använd aldrig en skadad maskin. - Märk alltid trasig maskin med får ej användas tills den är reparerad. Rengöring - Byt alltid filter efter användning. - För utvändig rengöring använd en mild tvållösning och en fuktig trasa. - Invändigt blåses maskinen ur med luft och torkas därefter ur med en fuktig trasa. - Använd aldrig eldfarliga eller brännbara lösningsmedel i närheten av maskinen. OBS! Alla reparationer av elektriska delar skall utföras av personal med elbehörighet. Transport och förvaring Vid förflyttning av maskinen lyftes luftfördelaren av. Efter det kan maskinen flyttas. Vid längre transporter skall maskinen förankras i transportfordonet. Luftfördelaren placeras lämpligast på en pall. När maskinen ej är i drift skall den förvaras inomhus frostfritt. 6

7 Felsökning Om maskinen ej startar Kontrollera att propparna i närmaste elskåp är hela. Tillse att inte motorskydd eller överhettningsskydd har löst ut. Maskinen blåser för lite luft Se efter att filtret ej är igensatt. Kontrollera att fläkten går åt rätt håll. Om den går åt fel håll, byt fasriktning. Det kommer ingen varmluft Ställ värmereglaget på max. Kontrollera att inte överhettningsskyddet har löst ut. Skrotning Vid skrotning av maskinen skall alla delar sorteras och sändas till därför avsedd miljöstation. Garanti Varje El-Airco 5 är omsorgsfullt kontrollerad och testad innan den lämnar fabriken. Skulle något fel uppstå v.g. returnera maskinen komplett med betald frakt till OBM Kihlström AB Generatorgatan 5, Märsta Sverige. Om det vid reparation visar sig att felet beror på bristfälligt utförande eller materialfel, repareras maskinen utan kostnad för kunden och maskinen returneras med betald frakt tillbaka till kunden. Maskinens garanti gäller ett år från inköpsdatum. Denna garanti gäller ej om: (1) reparation eller försök till reparation har utförts av annan person än av OBM Kihlström eller av utsedd serviceverkstad: (2) reparation är begärd på grund av onormalt slitage: (3) maskinen har misshandlats eller varit inblandad i en olyckshändelse; (4) felaktig behandling är uppenbar, fel som orsakats av överbelastning av maskinen, utöver den angivna kapaciteten; (5) maskinen har använts efter partiell skada har uppstått; (6) maskinen har använts med ett felaktigt tillbehör. Ingen annan garanti, skriven eller muntlig, är accepterad. 7

8 8
