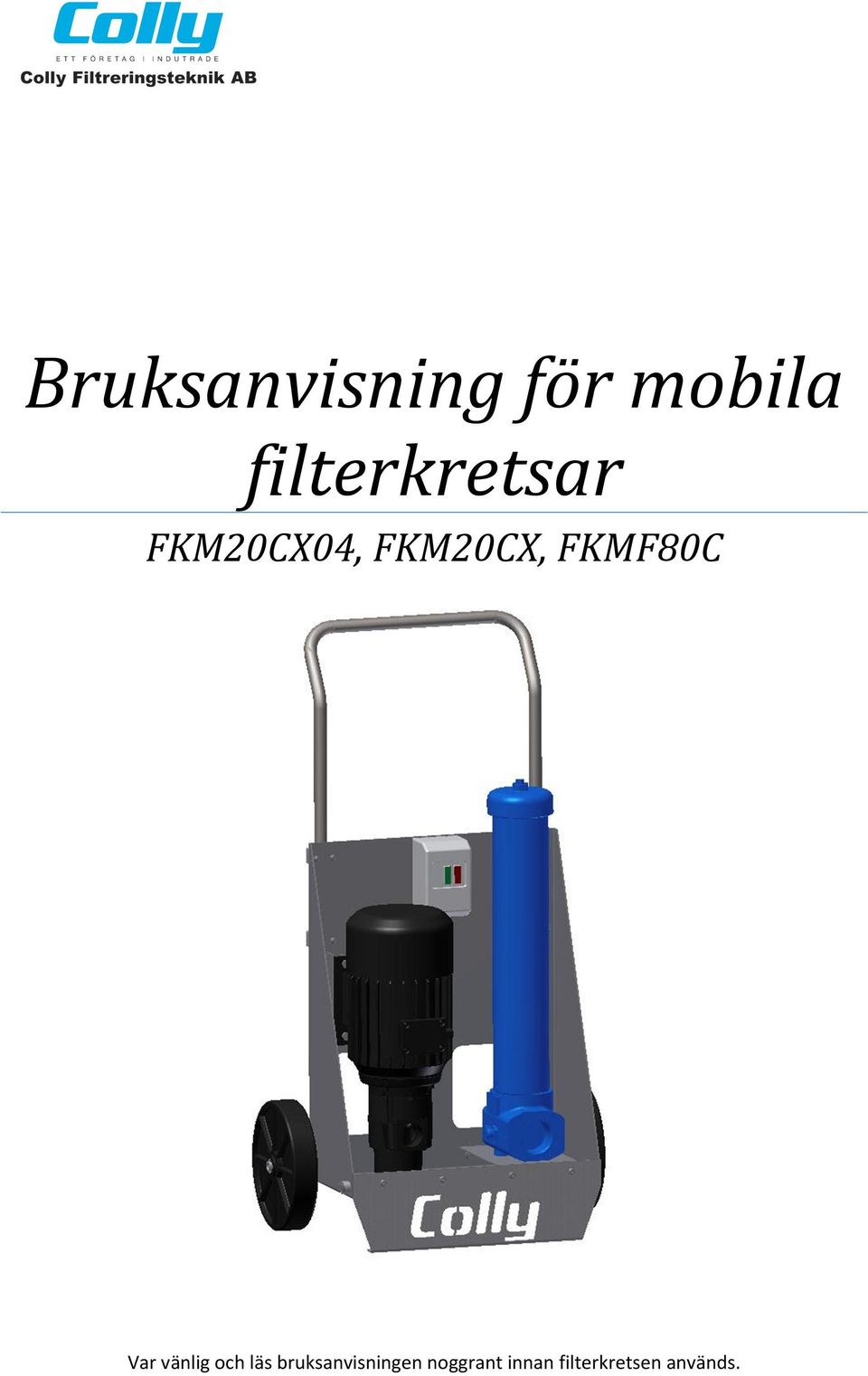

1 Bruksanvisning för mobila filterkretsar FKM20CX04, FKM20CX, FKMF80C Var vänlig och läs bruksanvisningen noggrant innan filterkretsen används.

2 Säkerhetsföreskrifter Följ alltid nedanstående föreskrifter innan du använder utrustningen för att förhindra brandrisk, elektrisk stöt eller personskada. Läs bruksanvisningen noggrant innan du börjar använda filterkretsen. Spara bruksanvisningen för framtida behov. Teknisk dokumentation finns hos återförsäljare/tillverkare. Använd inte filterkretsen om du är påverkad av droger, alkohol eller läkemedel. Risk för personskada. Vistas inte i närheten av filterkretsen om du har pacemaker. Skyddsglasögon, skyddshandskar och hörselskydd skall användas. Placera filterkretsen stadigt och på plant underlag. Se till att det finns gott om utrymme runt omkring filterkretsen. Riskområdet till andra maskiner är 1 meter. Ha en bra belysning på arbetsplatsen. Använd inte filterkretsen i närheten av lättantändliga vätskor och gaser eller i miljöer där det finns risk för explosion eller brand. Även gnistbildningen i motorn kan orsaka brand. Kontrollera alltid pumpenheten, elektriska anslutningar, filtret och filterindikatorn före användning. Använd filterkretsen endast när den är i ett perfekt och oskadat skick. Skadad filterkrets skall inte användas. Skadade delar ska repareras eller ersättas omedelbart av behörig reparatör. Kontrollera att nätspänningen överensstämmer med den som står på typskylten. Eventuella reparationer på elektrisk utrustning ska utföras av auktoriserad elektriker. Stoppa inte in föremål i filterkretsen, risk för elektrisk stöt. Lämna aldrig en påslagen filterkrets förrän du försäkrat dig om att inget läckage kan förekomma. Oljeläckage i miljön kring filterkretsen kan orsaka halkrisk, se till att hålla rent kring filterkretsen. Drifttemperatur max 80 grader Celsius. Skall ej användas i miljöer med lägre temperatur än -10 grader Celsius, och inte högre än +40 grader Celsius. Luftfuktigheten bör inte vara lägre än 50 % vid +50 grader Celsius.

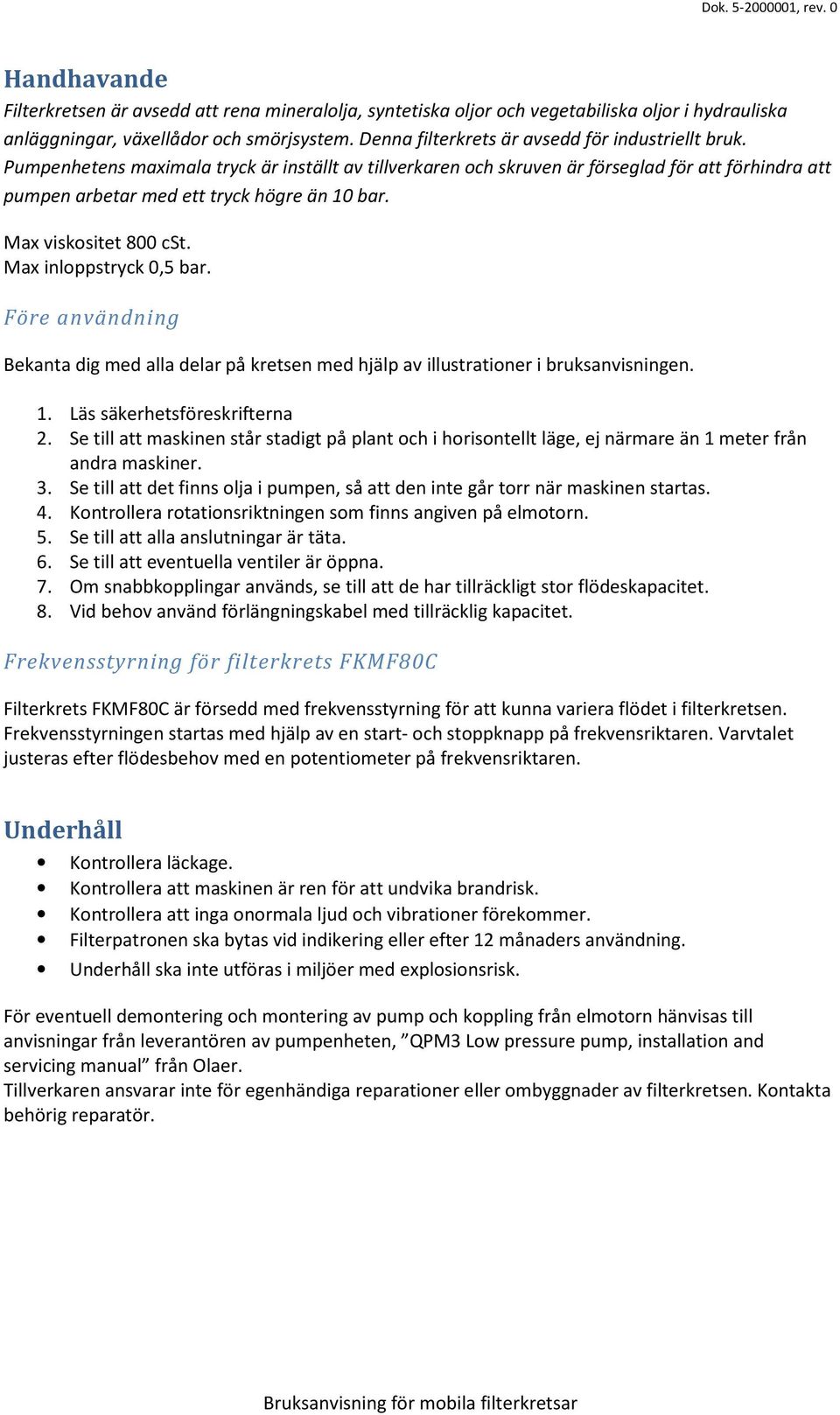

3 Handhavande Filterkretsen är avsedd att rena mineralolja, syntetiska oljor och vegetabiliska oljor i hydrauliska anläggningar, växellådor och smörjsystem. Denna filterkrets är avsedd för industriellt bruk. Pumpenhetens maximala tryck är inställt av tillverkaren och skruven är förseglad för att förhindra att pumpen arbetar med ett tryck högre än 10 bar. Max viskositet 800 cst. Max inloppstryck 0,5 bar. Före användning Bekanta dig med alla delar på kretsen med hjälp av illustrationer i bruksanvisningen. 1. Läs säkerhetsföreskrifterna 2. Se till att maskinen står stadigt på plant och i horisontellt läge, ej närmare än 1 meter från andra maskiner. 3. Se till att det finns olja i pumpen, så att den inte går torr när maskinen startas. 4. Kontrollera rotationsriktningen som finns angiven på elmotorn. 5. Se till att alla anslutningar är täta. 6. Se till att eventuella ventiler är öppna. 7. Om snabbkopplingar används, se till att de har tillräckligt stor flödeskapacitet. 8. Vid behov använd förlängningskabel med tillräcklig kapacitet. Frekvensstyrning för filterkrets FKMF80C Filterkrets FKMF80C är försedd med frekvensstyrning för att kunna variera flödet i filterkretsen. Frekvensstyrningen startas med hjälp av en start- och stoppknapp på frekvensriktaren. Varvtalet justeras efter flödesbehov med en potentiometer på frekvensriktaren. Underhåll Kontrollera läckage. Kontrollera att maskinen är ren för att undvika brandrisk. Kontrollera att inga onormala ljud och vibrationer förekommer. Filterpatronen ska bytas vid indikering eller efter 12 månaders användning. Underhåll ska inte utföras i miljöer med explosionsrisk. För eventuell demontering och montering av pump och koppling från elmotorn hänvisas till anvisningar från leverantören av pumpenheten, QPM3 Low pressure pump, installation and servicing manual från Olaer. Tillverkaren ansvarar inte för egenhändiga reparationer eller ombyggnader av filterkretsen. Kontakta behörig reparatör.

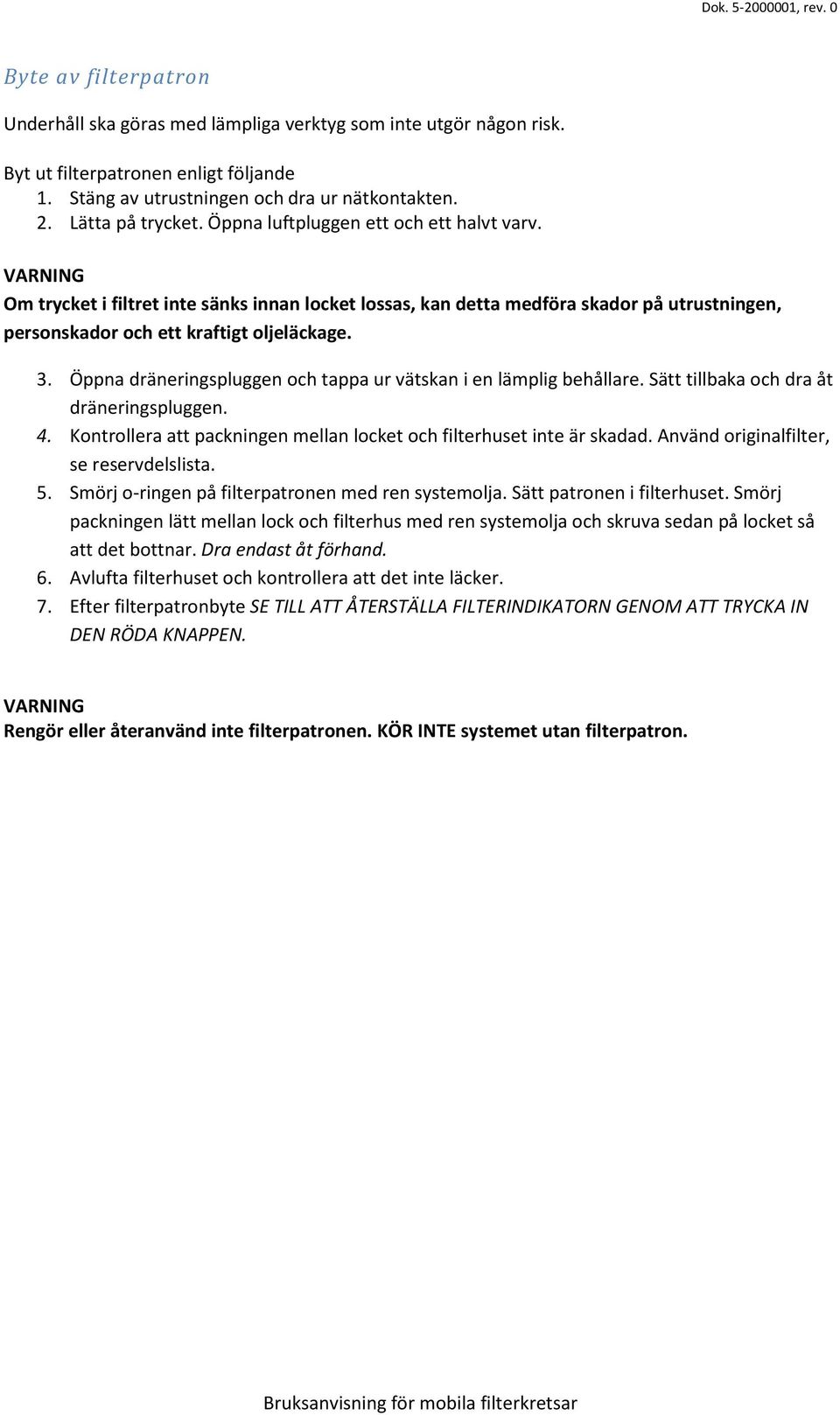

4 Byte av filterpatron Underhåll ska göras med lämpliga verktyg som inte utgör någon risk. Byt ut filterpatronen enligt följande 1. Stäng av utrustningen och dra ur nätkontakten. 2. Lätta på trycket. Öppna luftpluggen ett och ett halvt varv. VARNING Om trycket i filtret inte sänks innan locket lossas, kan detta medföra skador på utrustningen, personskador och ett kraftigt oljeläckage. 3. Öppna dräneringspluggen och tappa ur vätskan i en lämplig behållare. Sätt tillbaka och dra åt dräneringspluggen. 4. Kontrollera att packningen mellan locket och filterhuset inte är skadad. Använd originalfilter, se reservdelslista. 5. Smörj o-ringen på filterpatronen med ren systemolja. Sätt patronen i filterhuset. Smörj packningen lätt mellan lock och filterhus med ren systemolja och skruva sedan på locket så att det bottnar. Dra endast åt förhand. 6. Avlufta filterhuset och kontrollera att det inte läcker. 7. Efter filterpatronbyte SE TILL ATT ÅTERSTÄLLA FILTERINDIKATORN GENOM ATT TRYCKA IN DEN RÖDA KNAPPEN. VARNING Rengör eller återanvänd inte filterpatronen. KÖR INTE systemet utan filterpatron.

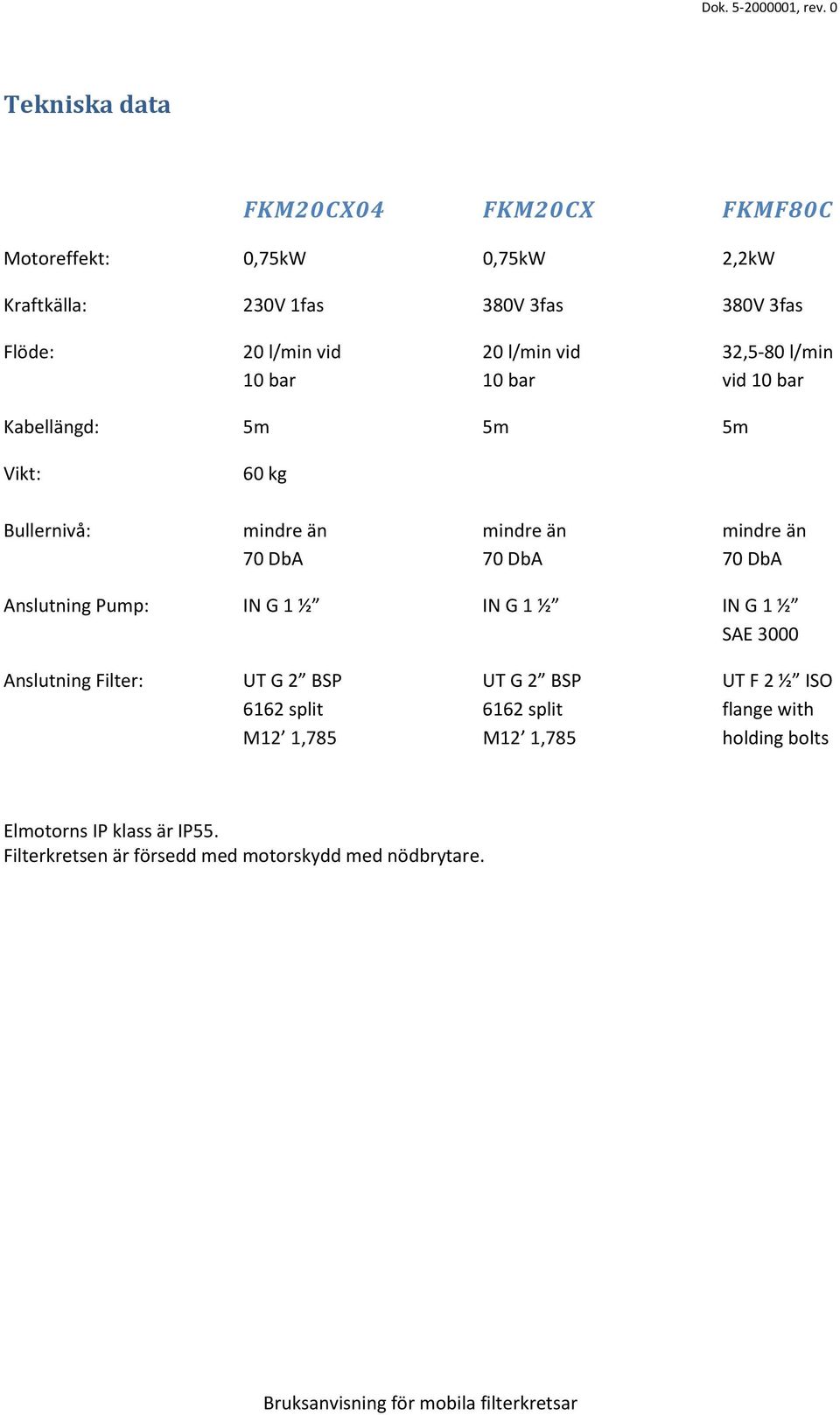

5 Tekniska data FKM20CX04 FKM20CX FKMF80C Motoreffekt: 0,75kW 0,75kW 2,2kW Kraftkälla: 230V 1fas 380V 3fas 380V 3fas Flöde: 20 l/min vid 20 l/min vid 32,5-80 l/min 10 bar 10 bar vid 10 bar Kabellängd: 5m 5m 5m Vikt: 60 kg Bullernivå: mindre än mindre än mindre än 70 DbA 70 DbA 70 DbA Anslutning Pump: IN G 1 ½ IN G 1 ½ IN G 1 ½ SAE 3000 Anslutning Filter: UT G 2 BSP UT G 2 BSP UT F 2 ½ ISO 6162 split 6162 split flange with M12 1,785 M12 1,785 holding bolts Elmotorns IP klass är IP55. Filterkretsen är försedd med motorskydd med nödbrytare.

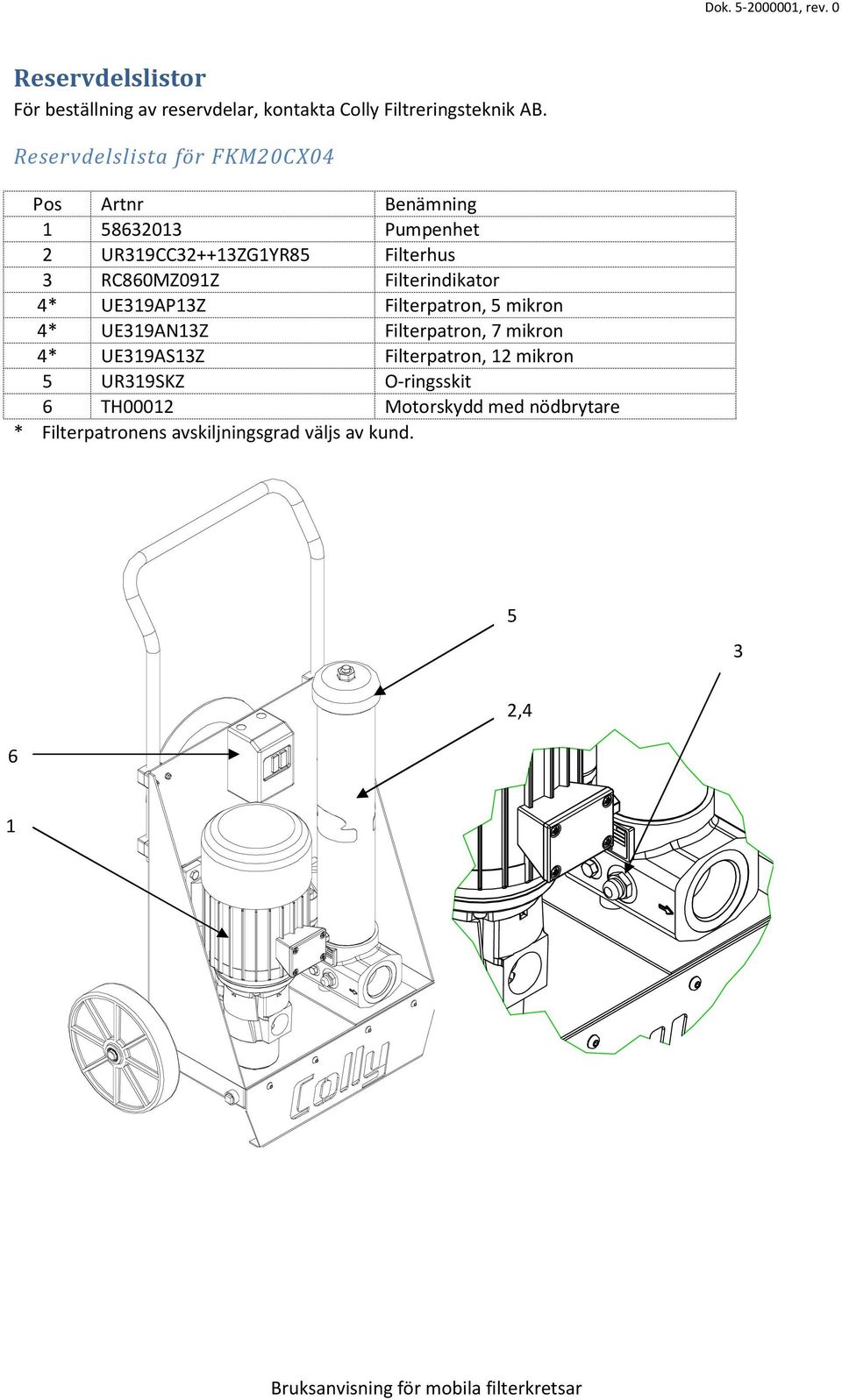

6 Reservdelslistor För beställning av reservdelar, kontakta Colly Filtreringsteknik AB. Reservdelslista för FKM20CX04 Pos Artnr Benämning Pumpenhet 2 UR319CC32++13ZG1YR85 Filterhus 3 RC860MZ091Z Filterindikator 4* UE319AP13Z Filterpatron, 5 mikron 4* UE319AN13Z Filterpatron, 7 mikron 4* UE319AS13Z Filterpatron, 12 mikron 5 UR319SKZ O-ringsskit 6 TH00012 Motorskydd med nödbrytare * Filterpatronens avskiljningsgrad väljs av kund ,4 6 1

7 Dok , rev. 0
