HPP13/HPP13 FLEX hydraulisk drivstation

Transkript

1 HPP13/HPP13 FLEX hydraulisk drivstation Från serienummer 6109 Reviderad Före användning Tack för ert val av en HYCON drivstation. Vi vill uppmärksamma er på att drivstationen levereras utan hydraulolja och ni därför ska fylla på hydraulolja före uppstart. För att säkerställa problemfri drift och långvarig användning av er nya drivstation, rekommenderar vi att läsa denna bruksanvisning omsorgsfullt och med ett särskilt fokus på avsnitten om Säkerhets- och serviceåtgärder HYCON A/S Juelstrupparken 11 DK-9530 Støvring Danmark Tel: Fax: Mail Vi hoppas att ni ska bli nöjd med er nya HYCON drivstation. Med vänlig hälsning HYCON A/S

2 Innehållsförteckning Sida Säkerhetsåtgärder... 2 Påfyllning av hydraulolja... 2 Tekniska data... 3 Startanvisningar... 4 Service, underhåll och hydrauliska inställningar... 4 Oljetyper... 5 EU-deklaration om överensstämmelse... 6 Garantivillkor... 7 Reservdelslista

3 Säkerhetsåtgärder 1. Använd alltid hörselskydd. Drivstationen uppfyller EU:s bullerkrav, men vid daglig, långvarig drift föreligger risk för hörselskador. 2. Anslut alltid slangar före start. 3. Fyll aldrig på bränsle och olja medan motorn är igång. 4. Stäng alltid av motorn när drivstationen inte används eller vid utförande av service. 5. Starta aldrig motorn utan sidoplattor. 6. Om drivstationen används när inga verktyg är anslutna och handtaget står på ON, kan detta orsaka överhettning och skador på drivstationen. 7. Vi rekommenderar att använda en lyftkran när drivstationen ska lyftas ner från ett fordon. 8. Tryckbegränsningsventilen har ställts in på 150 bar från fabriken. Får inte sättas på ett högre värde. 9. Använd alltid filter med bypass. Användning av filter utan bypass kan leda till sprängning av hydraulslangar och filterlock. Påfyllning av hydraulolja Före påfyllning av hydraulolja lossas filterlocket överst på drivstationen Ta därefter ut filterinsatsen (se foto) och det går nu att fylla på olja. När olja visar sig i botten av filterenheten, finns det tillräckligt mycket olja. Sätt tillbaka filterinsatsen och montera locket och drivstationen är klar att använda. Notera att vid anslutning av nya förlängningsslangar, ska påfyllas ytterligare 2 liter olja. Därför ska drivstationen efterfyllas om nya slangar ska anslutas. 2

4 Tekniska data Hydraulik HYCON drivstation HPP13 med öppet center är designad i enlighet med EHTMAkategorierna C och D, som föreskriver en prestanda på min. 20 l.p.m. vid 138 bar respektive 30 l.p.m. vid 138 bar. HYCON drivstation är fullt tillräcklig för drift av nio vanligt förekommande europeiska verktyg. HPP13 finns i 2 versioner: Med POR-system (Power On Request), som automatisk reducerar motorns varvtal när det anslutna verktyget inte är aktiverat. Denna version har ställts in på 20 eller 30 l.p.m. från fabriken. Med manuell inställning av flöde. Denna drivstation kan ställas in från 20 till 30 l.p.m. på drivstationens frontpanel. Drivstationen har monterats med en tryckbegränsningsventil för att undvika alltför högt tryck. Dessutom skyddar den mycket effektiva luftkylningen drivstationen mot överhettning. Oljeflöde Arbetstryck nominellt Tryckbegränsningsventil Pump 20 l.p.m. vid 2500 r.p.m. 30 l.p.m. vid 3600 r.p.m. 120 bar Inställd till 150 bar Tandhjulspump Oljetemperatur Max. 70 C Tankkapacitet hydraulolja Tankkapacitet bensin Hydraulsystem, komplett Filtersystem (filterinsats) Motor Ljudeffektnivå, garanterad L WA Ljudtrycknivå 1 m L PA Mått (LxBxH) Vikt, utan hydraulolja Min. 6 liter/max. 8 liter 6,5 liter 9 liter 25 Mikron med bypass Honda GX390QXB7 13 HK (bruttokapacitet) 4-takt bensin, med oljelarm Bensin - normal eller blyfri Motorolja 1,1 liter 101 db 89 db 710x595x645 mm 81 kg 3

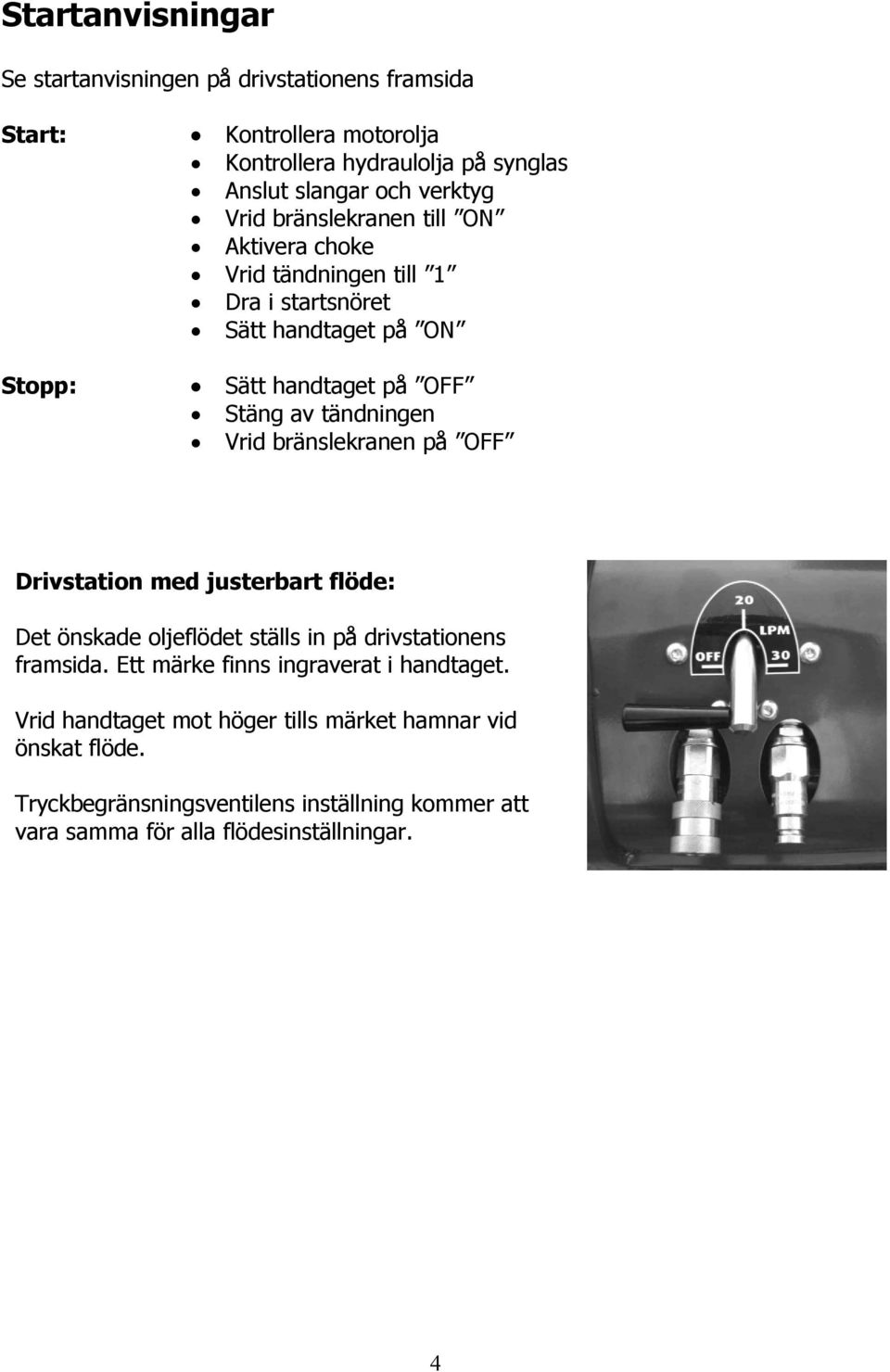

5 Startanvisningar Se startanvisningen på drivstationens framsida Start: Kontrollera motorolja Kontrollera hydraulolja på synglas Anslut slangar och verktyg Vrid bränslekranen till ON Aktivera choke Vrid tändningen till 1 Dra i startsnöret Sätt handtaget på ON Stopp: Sätt handtaget på OFF Stäng av tändningen Vrid bränslekranen på OFF Drivstation med justerbart flöde: Det önskade oljeflödet ställs in på drivstationens framsida. Ett märke finns ingraverat i handtaget. Vrid handtaget mot höger tills märket hamnar vid önskat flöde. Tryckbegränsningsventilens inställning kommer att vara samma för alla flödesinställningar. 4

6 Service, underhåll och hydrauliska inställningar Service/underhåll Dagligen Veckovis Årligen Motorolja Kontrollera 1 x utbyte Hydraulolja Kontrollera 1 x utbyte Hydrauliskt oljefilter *) Kontrollera slangar Luftfilter Bränslefilter *) använd endast filter med bypass Hydrauliska inställningar (gör ev. efterspänning) 1 x utbyte 1 x utbyte 1 x utbyte Kontrollera arbetstrycket med provningsutrustning. Provningsutrustningen ska vara försedd med tryckmätare, flödesmätare samt en ventil för justering av tryck. Tryckbegränsningsventilen sitter på höger sida av ventilblocket. 1. Anslut provningsutrustningen, starta drivstationen och sätt handtaget på ON. Därefter stängs ventilen på provningsutrustningen tryckmätaren ska visa 150 bar. Ställ in tryckbegränsningsventilen genom att lossa låsmuttern och skruva justerskruven in eller ut. In ökar trycket och ut minskar trycket. Dra åt låsmuttern igen efter inställning. 2. När tryckbegränsningsventilen är korrekt inställd, ska arbetstrycket sättas till 100 bar med hjälp av ventilen på provningsutrustningen. Vid 100 bar ska oljeflödet vara 20 (30) l.p.m. På drivstationen med POR justeras flödet genom att lossa POR-cylindern i beslaget och skjuta den mot vänster (högre flöde) eller höger (lägre flöde). På drivstationen med justerbart flöde regleras flödet genom att justera på gaskabeln. Om korrekt tryck/flöde inte uppnås i enlighet med ovannämnda instruktioner, ska justeringen av drivstationen upprepas. Är tryck/flöde fortfarande inte korrekt, är pumpen defekt och ska bytas ut. 5

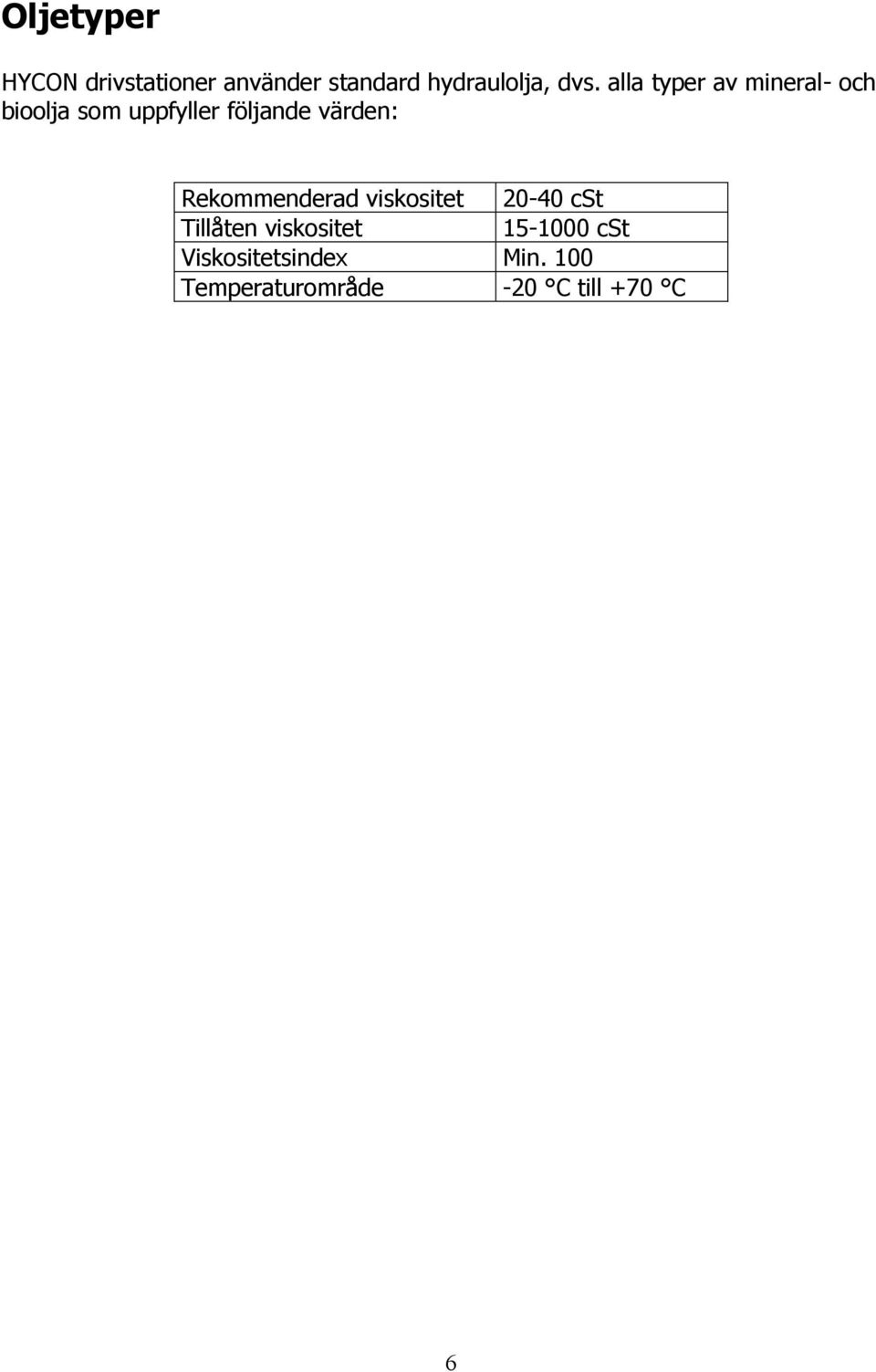

7 Oljetyper HYCON drivstationer använder standard hydraulolja, dvs. alla typer av mineral- och bioolja som uppfyller följande värden: Rekommenderad viskositet cst Tillåten viskositet cst Viskositetsindex Min. 100 Temperaturområde -20 C till +70 C 6

8 EU-deklaration om överensstämmelse HYCON A/S Juelstrupparken 11 DK-9530 Støvring Denmark Tel: Fax: Mail Vi bekräftar härmed att HPP13 hydraulisk drivstation från serienr (med 9,75 kw bensinmotor) är tillverkad i enlighet med EU-direktiven 2006/42/EC och 2000/14/EC. Anmält organ 1585: AkustikNet A/S Frederikssundsvej 179 B DK-2700 Brønshøj Danmark Garanterad ljudeffektnivå: 101 db HYCON A/S Juelstrupparken 11 DK-9530 Støvring Danmark Henrik Sten Direktör 25 april
