Reglerutrustning EMBL

Transkript

1 Belimos kompaktregulator LMV/NMV-D3-MP är en komplett enhet innehållande manövrering och en dynamisk diffenenstryckgivare för tryckoberoende reglering. EMBL används också som differenstryckgivare till EMSF för att mäta tryckdifferensen över mättflänsen 1 (7)

2 EMBL-aaa-2-cc-dd Kopplingsschema Belimos kompaktregulator LMV/NMV-D3-MP är en komplett enhet innehållande manövrering och en dynamisk diffenenstryckgivare för tryckoberoende reglering. Genom att trycka på knappen för frånkoppling på sidan av regulatorn kan den roteras manuellt och funktioner enkelt testas. Förutom frånkopplingsknappen har kompaktregulatorn inga styrfunktioner. Kompaktregulatorn är kalibrerad vid leverans samt inställd med beställda min och max luftflödesgränser.de inställda luftflödesgränserna kan vid behov enkelt ändras med verktyget EMBZ-05. Kompaktregulatorns arbetsområde är vid leverans som standard 2-10V. Arbetsområdet 0-10V kan fås på begäran. Se även tekniska data. När kompaktregulatorn styrs med en styrsignal erhålls ett luftflöde som varierar linjärt med styrsignalen. Från kompaktregulatorn kan en 2-10V DC ärvärdessignal tas ut för t ex styrning av en slavregulator. Kompakt regulatorn kan även tvångsstyras via slutande kontakter (timer, närvarogivare etc) för att erhålla inställt min eller max luftflöde. Det är också möjligt att styra kompaktregulatorn med CAV funktion. Tekniska data Matningsspänning Dimensionering Styrsignal V V 2-10 V Ärvärdessignal Skyddsklass Tillåten omgivnings temperatur drift förvaring CE 2 (7) 24 V AC ±20%, 50/60Hz (SELV) 5 VA 2-10 V DC Stängt spjäll Min. luftflöde Variable qmin - qmax 2 10 V DC (standard) IP C C 89/336/EEC och 92/31/EEC

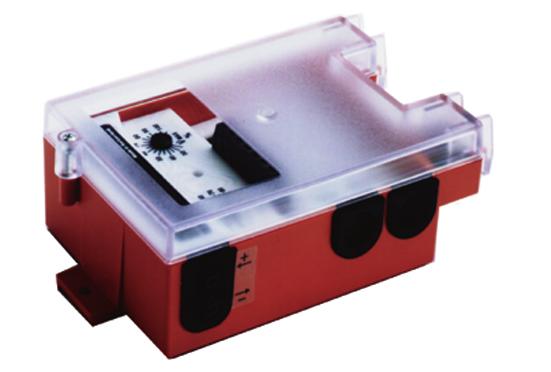

3 EMBZ-05 EMBL-aaa ZTH EU är ett verktyg som vid behov kan användas av injusterings- och serveicepersonal för att ändra eller läsa av inprogrammerade värden i kompaktregulator EMBLaaa- 2-cc-dd (LMV-D3). Då kompaktregulator EMBL-aaa-2- cc-dd inte har några inställningsvred, måste eventuella omställningar göras med EMBZ-05 (ZTH EU). EMBL används som differenstryckgivare till EMSF för att mäta tryckdifferensen över mättflänsen. Elektroniken i VRD3 producerar en utsignal 2(0)-10 V DC som är linjär mot luftflödet. Parametrar som kan ställas in är maxluftflöde, minluftflöde samt arbetsområdet 0-10 V eller 2-10 V. Det är också möjligt att mäta aktuell mätvärdessignal via verktyget. Kopplingsschema PP (Turqu) +/ (Blå) GND (Vit) Kopplingsschema ZK2-GEN PP Tekniska data +/ Matningsspänning GND Tekniska data Matningsspänning Effektbehov Skyddsklass Tillåten omgivnings temperatur drift förvaring CE Differenstryckgivaren är kalibrerad vid leverans för EMSF's nominella luftflöde. Systemet användes för övervakningsändamål eller för att slavstyra en OPTIVENT EMBL-aaa-2-cc-dd. 24 V AC ±20%, 50/60Hz (SELV) 1W IP C C 89/336/EEC och 92/31/EEC 3 (7) Dimensionering Ärvärdessignal Skyddsklass Tillåten omgivnings temperatur drift förvaring CE Energiåtgång 24 V AC ±20 %, 50/60Hz (SELV) 3,0 VA 2 10 V DC IP C C 89/336/EEC och 92/31/EEC 1.3 W

4 Inkoppling Parallellstyrning av två flödesvariatorer Master-Slavestyrning av två flödesvariatorer Styrning av en flödesvariator från en flödesgivarenhet CAV Konstantflödesreglering Vid samma värde på cc-dd (förutom 00-00) i beställningskod levereras regulatorn som CAV-regulator. Regulatorn kommer ha q min som börvärde. 4 (7)

5 Nominellt luftflöde och ställbart luftflöde Storlek qnom, l/s qmax, l/s Leveransomfattning qmin, l/s Luftflödesregulator och differenstryckgivare levereras fabriksmonterad på en samtidigt beställd flödesvariator. Regulatorerna är funktionsprovade och kalibrerade samt inställda på max och min luftflödesregulator. Rumstemperaturregulatorer och serviceverktyg levereras lösa. qnom = Nominallt luftflöde, l/s qmax = Maxluftflödesgräns = % av qnom, l/s qmin = Minluftflödesgräns = % av qnom, l/s De lägsta värdena i tabellen anger de lägsta flödesgränser som rekommenderas för god reglernoggrannhet. Vid behov kan apparatens spjäll tvångsstyras till stängt. OBS! qmin kan aldrig bli högre än qmax. 5 (7)

6 Produktkod Reglerutrustning Belimo EMBL-aaa-b-cc-dd Storlek (aaa) 100, 125, 160, 200, 250, 315, 400, 500, 630 Reglerapplikationn (b) 2 = Kompaktregulator:: LMV-D3 (aaa= ) NMV-D3 (aaa= ) 9 = Flödesgivare VRD3 1) Tillbehör Rumstemperaturregulator CR24B1 EMBZ-01 Serviceverktyg ZTH EU EMBZ-05 Tranformator 230/24V 20VA 3) ETRA Skyddstransformator monteras på luftflödesvariator för 24V matning till luftflödesregulator. 3) Kan ej kombineras med EMSS eller EMSD. Fabriksinställda luftflödesgränser 2): Max luftflöde i % av nominellt luftflöde (cc) Min luftflöde i % av nominellt luftflöde (dd) 1) För luftflödesgivarenhet EMSF Max-och minluftflöde beställs alltid med 00 2) Se tabell "Nominellt luftflöde och ställbart luftflöde". Maxluftflöde 100% beställs med 00. Vid master-slav reglering ska max och min luftflödesgränserna för slavregulatorn beställas med 00. Då regulatorn ska fungera som konstantflödesregulator ska max och min luftflödesgränserna beställas med samma tal. 6 (7)

7 Beställningsexempel VAV flödesvariator för tilluft med flödesregulator LMVD3 inställd på qmax =90 l/s och qmin =40 l/s Flödesvariator - EMOS Flödesregulator - EMBL VAV flödesvariator för frånluft med flödesregulator LMV-D3 som ska fungera som slavenhet i ovanstående exempel. Flödesvariator - EMOE Flödesregulator EMBL VAV flödesvariator med flödesregulator LMV-D3 som ska konstanthålla luftflödet 96 l/s. Flödesvariator EMSS Flödesregulator EMBL Flödesgivarenhet med flödesgivare typ VRD3 för luftflödesområdet l/s Flödesvariator - EMSF ) Differentialtrycksgivare - EMBL Flödesvariator för tilluft med flödesregulator LMV-D3 inställd för q max =180 l/s och qmin =75 l/s, ska utrustas med transformator 230/24V. Flödesvariator - EMOS Flödesregulator - EMBL Transformator - ETRA ) Beträffande beställningskoder för flödesvariatorer och flödesgivarenheter hänvisas till separata dokumentationsavsnitt. 7 (7)
