1 OPTIVENT VAV-system Tekniska data Augusti 11

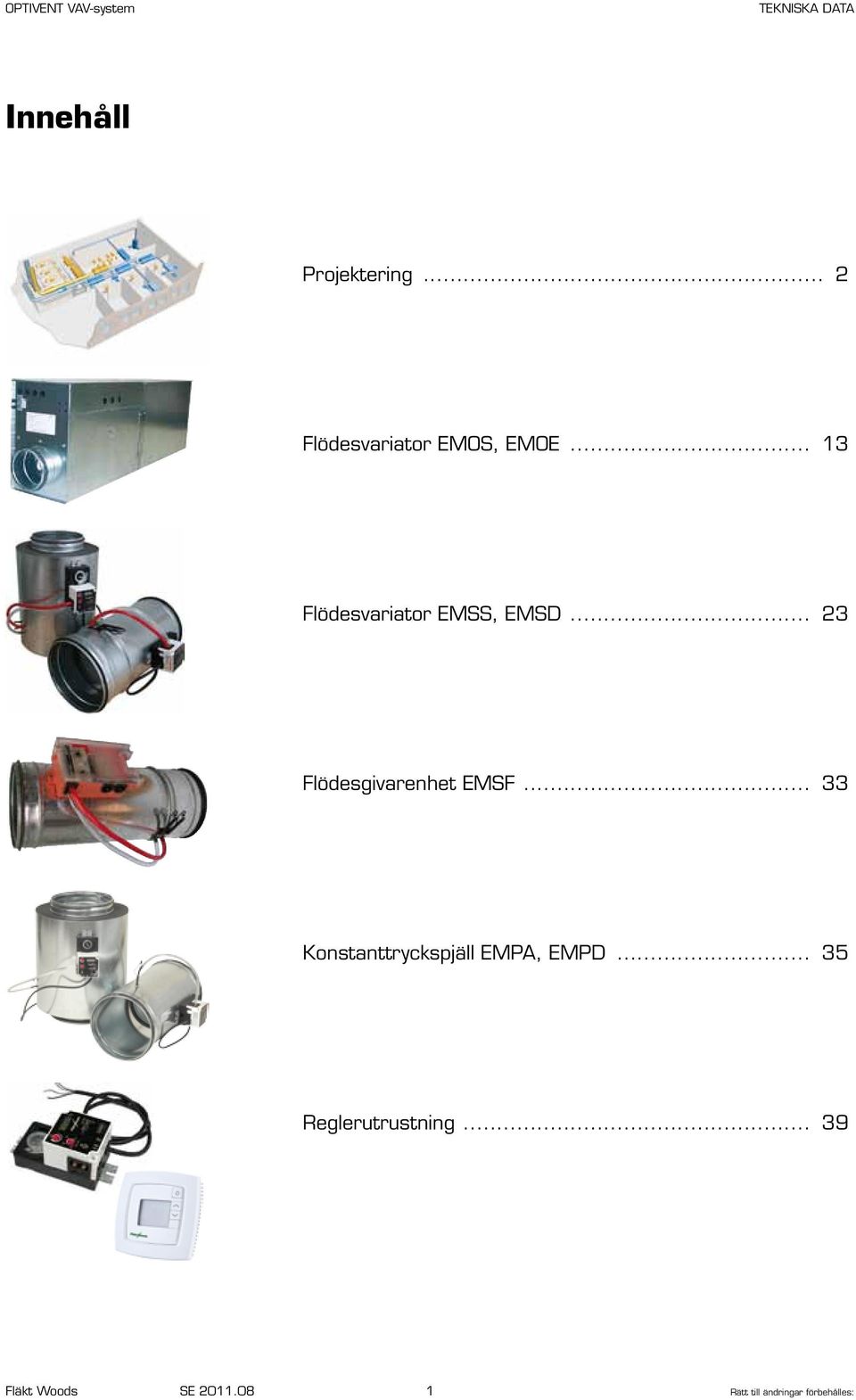

2 OPTIVENT VAV-system Innehåll Projektering... 2 Flödesvariator EMOS, EMOE Flödesvariator EMSS, EMSD Flödesgivarenhet EMSF Konstanttryckspjäll EMPA, EMPD Reglerutrustning Fläkt Woods SE Rätt till ändringar förbehålles:

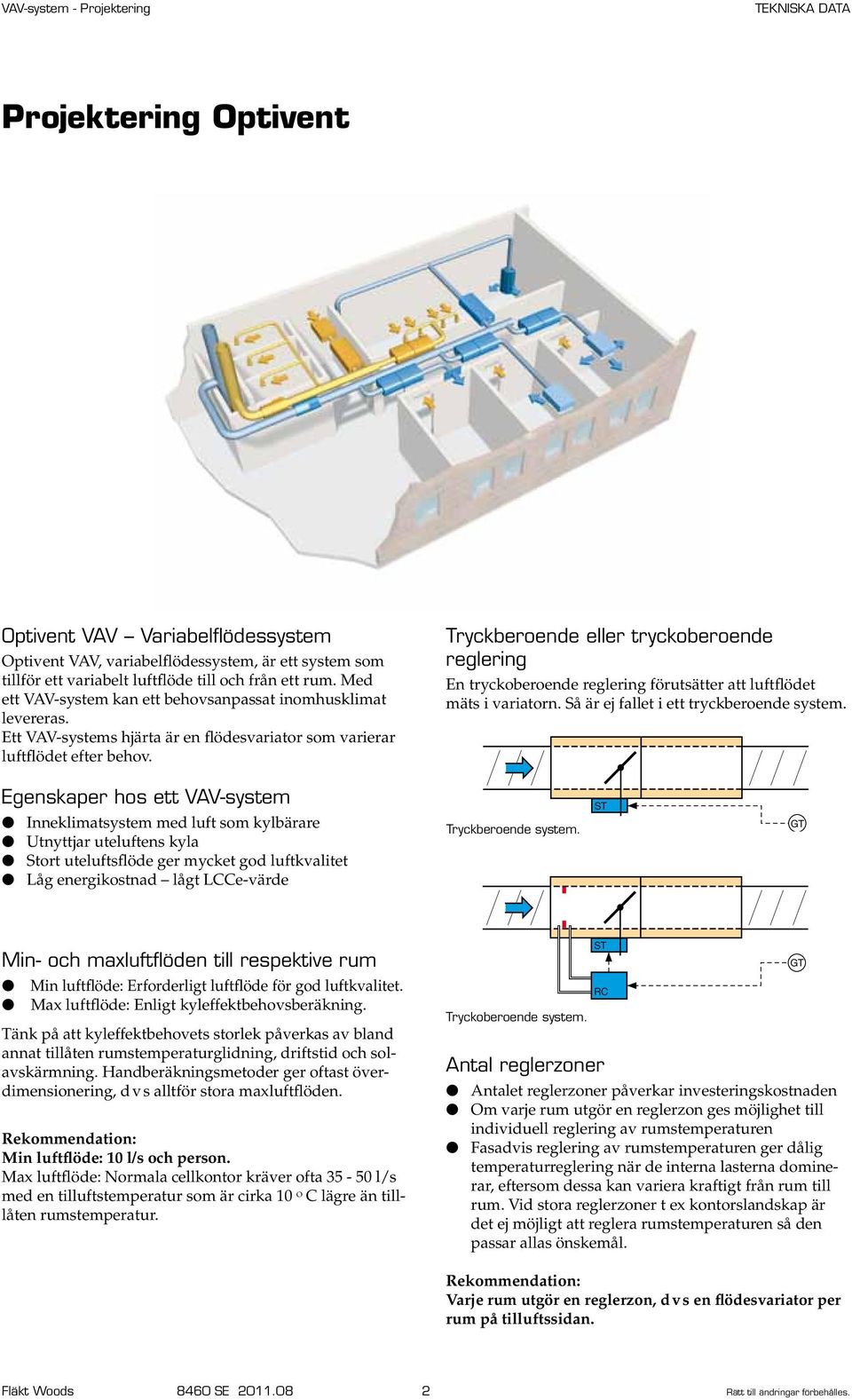

3 VAV-system - Projektering Projektering Optivent Optivent VAV Variabelflödessystem Optivent VAV, variabelflödessystem, är ett system som tillför ett variabelt luftflöde till och från ett rum. Med ett VAV-system kan ett behovsanpassat inomhusklimat levereras. Ett VAV-systems hjärta är en flödesvariator som varierar luftflödet efter behov. Tryckberoende eller tryckoberoende reglering En tryckoberoende reglering förutsätter att luftflödet mäts i variatorn. Så är ej fallet i ett tryckberoende system. Egenskaper hos ett VAV-system Inneklimatsystem med luft som kylbärare Utnyttjar uteluftens kyla Stort uteluftsflöde ger mycket god luftkvalitet Låg energikostnad lågt LCCe-värde Tryckberoende system. ST GT Min- och maxluftflöden till respektive rum Min luftflöde: Erforderligt luftflöde för god luftkvalitet. Max luftflöde: Enligt kyleffektbehovsberäkning. Tänk på att kyleffektbehovets storlek påverkas av bland annat tillåten rumstemperaturglidning, driftstid och solav skärmning. Handberäkningsmetoder ger oftast överdimen sionering, d v s alltför stora maxluftflöden. Rekommendation: Min luftflöde: l/s och person. Max luftflöde: Normala cellkontor kräver ofta 35 - l/s med en tilluftstemperatur som är cirka ο C lägre än tilllåten rumstemperatur. Tryckoberoende system. ST RC Antal reglerzoner Antalet reglerzoner påverkar investeringskostnaden Om varje rum utgör en reglerzon ges möjlighet till individuell reglering av rumstemperaturen Fasadvis reglering av rumstemperaturen ger dålig temperaturreglering när de interna lasterna dominerar, eftersom dessa kan variera kraftigt från rum till rum. Vid stora reg ler zoner t ex kontorslandskap är det ej möjligt att reglera rumstemperaturen så den passar allas önskemål. GT Rekommendation: Varje rum utgör en reglerzon, d v s en flödesvariator per rum på tilluftssidan. Fläkt Woods 8460 SE Rätt till ändringar förbehålles.

4 VAV-system - Projektering Projektering Optivent Systemlayout Bestäm var till- och frånluftsdonen skall placeras. Lägg ut kanalsystemet så symmetriskt som möjligt. Knyt samman samlingskanalerna för tilluft till ringledningar, där det är möjligt. Bestäm hur frånluftsflödet skall regleras. Upprätta flödesschema för kanalsystemet. GP GP Flödesvariator EMOE Flödesvariator EMOS Kanalsystem Dimensionera kanalsystemet för lägsta möjliga tryckfall. Små tryckdifferenser ger låga ljudnivåer. Använd cirkulära kanaler, där så möjligt. Använd ej injusteringsspjäll mellan fläkt och flödesvariator. Undvik mekaniskt verkande konstantflödesdon. Flödesmätdon EMSF Varje rum är en egen reglerzon. Rekommenderas. GT GT GT Tilluftskanaler Dimensionera efter tryckåtervinningsmetoden (%- metoden). Förlägg med erforderliga raksträckor före varje terminalapparat. Värmeisolera alltid, normalt med mm isolertjock lek. Undvik kanaldragning genom ouppvärmda utrymmen. Frånluftskanaler Dimensionera efter friktionsmetoden. Dimensionera för lägre lufthastigheter än i tilluftskanal erna. I regel en dimension större kanal vid samma luftflöde. Undvik om möjligt att förlägga frånluftskanaler till värme återvinningsaggregat i ouppvärmda utrymmen. GP GP Flödesmätdon EMSF Flödesvariator EMOS Flödesvariator EMOE Flera rum är en reglerzon. Systemet kräver att alla rum har unge fär samma värmebelastning. GT Uppbyggnad AV Optivent-systemet GT GT En flödesvariator på tilluften, överluft till korridor. Lämpligt för mindre kontorsrum. GT GT GT GT GT Systemlayout för Optivent VAV-anläggning. Rumsvis styrning av frånluft. Lämpligt för konferensrum, större kontor m m. Fläkt Woods 8460 SE Rätt till ändringar förbehålles. GT

5 VAV-system - Projektering Projektering Optivent Rekommenderade värden Högsta lufthastighet i tilluftskanaler (i kanalens början vid maxflöde): Huvudkanaler/schakt, < 12 m/s (max p = 3 Pa/m). Samlingskanaler, < 8 m/s (max p = 2 Pa/m). Högsta hastighet i frånluftskanaler (i kanalens slut vid maxflöde): Huvudkanaler/schakt, < 7,5 m/s (max p = 2 Pa/m). Samlingskanaler, < 5 m/s (max p = 1 Pa/m). Var? Tryckgivare placeras i både till- och frånluft enligt figurerna nedan. GP GP Rekommendation: Välj tilluftsdon som klarar att tillföra minflödet med bibehållen god strömningsbild Största rekommenderade undertemperatur och luftflöde vid olika donplaceringar: i bakkant, 8 o C upp till 5 l/s, m 2 i framkant, o C upp till 5 l/s, m 2 mitt i rum, 12 o C upp till 8 l/s, m 2. Flödesvariator Tryckoberoende VAV-system ger mindre kanaldimensioner, enklare projektering och injustering än tryckberoende VAVsystem. Tillbehör Ett komplett VAV-system ska förutom flödesvariator innehålla ljuddämpare, eventuell eftervärmare och fördelningslåda. Flödesgivarenhet ska användas för flödesmätning i vissa appli kationer. Ljuddämpare Välj ljuddämpare för största luftflöde och största tryckdifferens. En korrekt layout och dimensionering kommer att resultera i tryckdifferenser som inte överstiger 1 Pa om inga apparater har eftervärmare. Motsvarande värde är 2 Pa för system med eftervärmare. Reglering av statiskt tryck i kanal Varför? Vid reducerat luftflöde minskar tryckfallet över såväl aggregatdelar som i kanalsystemet. Det statiska trycket regleras därför att: inte få ett alltför högt tryck i kanalsystemet spara fläktenergi. Hur? Genom strypreglering, ledskenereglering, skovelvinkelreglering eller med frekvensomriktare. Trycknivå? Trycknivån bör vara 0-0 Pa om apparater med eftervärmare ej förekommer i systemet. 1-2 Pa i övriga fall. Centralaggregat och fläktar Dimensionerande maxflöde Oregelbunden användning av vissa lokaler t ex konferensoch pausrum påverkar anläggningens samtidighet och därmed också dimensionerande flöde. Andra faktorer som kan påverka detta är tjänsteresor, sjukfrånvaro och semestrar. Genom att ta hänsyn till dessa faktorer kan det dimensionerande max flödet väljas mindre än summan av de sammanlagda del flö dena. Väljs det dimensionerande maxflödet med hjälp av en för anläggningen beräknad samtidighetsfaktor minskas dock möj ligheten till flexibilitet vid framtida förändringar. Välj centralaggregat och fläktar för det dimensionerande maxflödet samt kontrollera att dessa också arbetar effektivt inom anläggningens hela flödesområde. Speciellt vid anläggningens medelflöde som bland annat beror på andelen innerzon i förhållande till den totala golvarean. Värmeåtervinnare Använd roterande värmeväxlare där så är möjligt. Ger upp till 85 % temperatur- och fuktverkningsgrad vid reducerat flöde under vintertid. Luftvärmare Används roterande värmeväxlare kan i princip luftvärmaren i aggregatet uteslutas i landets södra och mellersta delar. Används luftvärmare bör denna dimensioneras för uppvärmning till cirka 17 o C vid aggregatets medelflöde. Luftkylare Använd luftkylare för kylvatten eftersom kyleffekten då lätt kan regleras. Luftkylaren som bestämmer aggregatstorleken, kan dimensioneras för något högre fronthastigheter än i konstantflödessystem, eftersom aggregatet arbetar med dimensionerande maxflöde under en kort period av året. Några punkter att tänka på: Tilluftsdon Flödesvariator Reglering av statiskt tryck Reglering av frånluften Kanalsystem. Fläkt Woods 8460 SE Rätt till ändringar förbehålles.

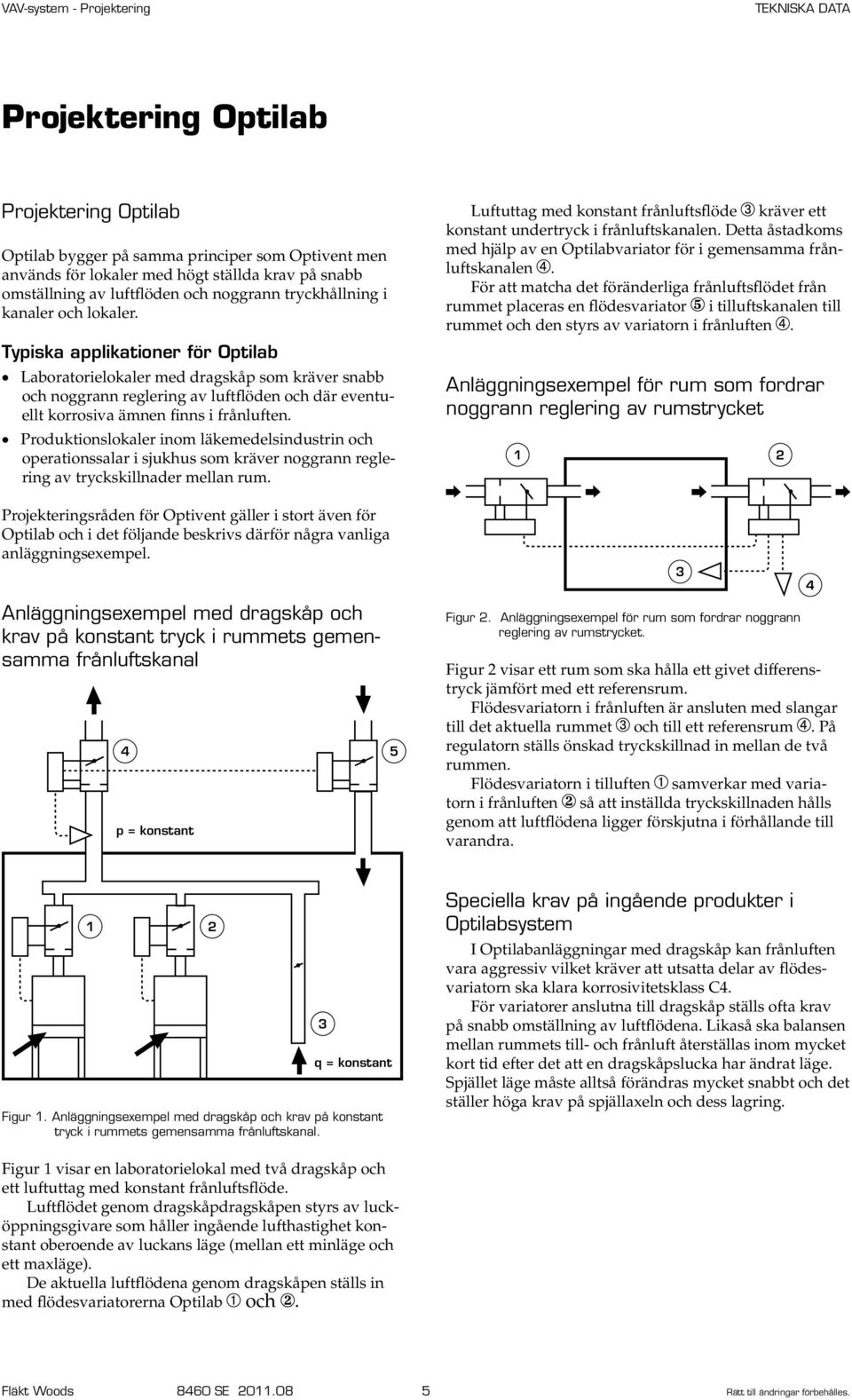

6 VAV-system - Projektering Projektering Optilab Projektering Optilab Optilab bygger på samma principer som Optivent men används för lokaler med högt ställda krav på snabb omställning av luftflöden och noggrann tryckhållning i kanaler och lokaler. Typiska applikationer för Optilab Laboratorielokaler med dragskåp som kräver snabb och noggrann reglering av luftflöden och där eventuellt korrosiva ämnen finns i frånluften. Produktionslokaler inom läkemedelsindustrin och operationssalar i sjukhus som kräver noggrann reglering av tryckskillnader mellan rum. Projekteringsråden för Optivent gäller i stort även för Opti lab och i det följande beskrivs därför några vanliga anläggningsexempel. Anläggningsexempel med dragskåp och krav på konstant tryck i rummets gemensamma frånluftskanal 4 5 p = konstant Luftuttag med konstant frånluftsflöde kräver ett konstant undertryck i frånluftskanalen. Detta åstadkoms med hjälp av en Optilabvariator för i gemensamma frånluftskanalen. För att matcha det föränderliga frånluftsflödet från rummet placeras en flödesvariator i tilluftskanalen till rummet och den styrs av variatorn i frånluften. Anläggningsexempel för rum som fordrar noggrann reglering av rumstrycket 1 Figur 2. Anläggningsexempel för rum som fordrar noggrann reglering av rumstrycket. Figur 2 visar ett rum som ska hålla ett givet differenstryck jämfört med ett referensrum. Flödesvariatorn i frånluften är ansluten med slangar till det aktuella rummet och till ett referensrum. På regulatorn ställs önskad tryckskillnad in mellan de två rummen. Flödesvariatorn i tilluften samverkar med variatorn i frånluften så att inställda tryckskillnaden hålls genom att luftflödena ligger förskjutna i förhållande till varandra Figur 1. Anläggningsexempel med dragskåp och krav på konstant tryck i rummets gemensamma frånluftskanal. 2 3 q = konstant Speciella krav på ingående produkter i Optilabsystem I Optilabanläggningar med dragskåp kan frånluften vara aggressiv vilket kräver att utsatta delar av flödesvariatorn ska klara korrosivitetsklass C4. För variatorer anslutna till dragskåp ställs ofta krav på snabb omställning av luftflödena. Likaså ska balansen mellan rummets till- och frånluft återställas inom mycket kort tid efter det att en dragskåpslucka har ändrat läge. Spjället läge måste alltså förändras mycket snabbt och det ställer höga krav på spjällaxeln och dess lagring. Figur 1 visar en laboratorielokal med två dragskåp och ett luftuttag med konstant frånluftsflöde. Luftflödet genom dragskåpdragskåpen styrs av lucköppningsgivare som håller ingående lufthastighet konstant oberoende av luckans läge (mellan ett minläge och ett maxläge). De aktuella luftflödena genom dragskåpen ställs in med flödesvariatorerna Optilab och. Fläkt Woods 8460 SE Rätt till ändringar förbehålles.

7 VAV-system - Projektering Projektering konstanttryckspjäll Systemlayout Bestäm var tillufts- och frånluftsdon skall placeras. Planera kanalsystemet så symmetriskt som möjligt. Maximum zonlängd är m. Bestäm hur frånluftsflödet ska regleras. Förbered ett flödesschema för kanalsystemet. Tryckberoende luftdon kräver konstanttryckspjäll. Tryckberoende system I kanalsystem med konstant tryck, påverkar inte en ändring i luftflödet på ett luftdon andra delar av systemet, vilket ger en större flexibilitet både under injustering och under drift. Konstanttryckspjäll kan också användas i variabel flödessystem för att säkerställa att ett tillräckligt högt kanaltryck vidmakthålles. Varför välja ett tryckberoende system? Flexibla lösningar som inte kräver några ändringar av befintliga installationer Individuell reglering Överluftsgaller Tryckberoende tilluftsdon Konstanttryckspjäll EMPA, EMPD Flödesgivarenhet EMSF Flödesvariator EMSS Exempel på ett tryckberoende system. Fläkt Woods 8460 SE Rätt till ändringar förbehålles.

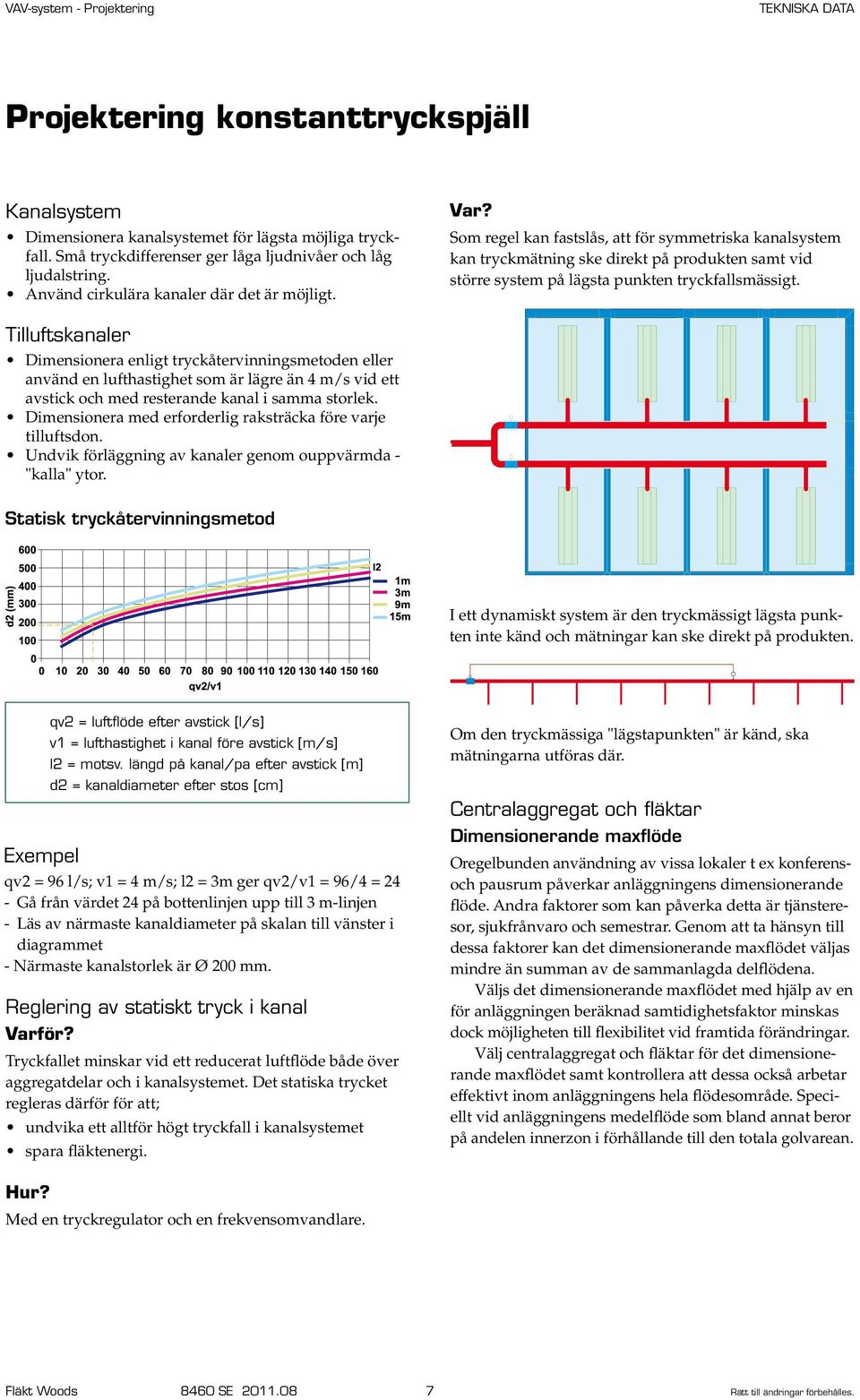

8 VAV-system - Projektering Projektering konstanttryckspjäll Kanalsystem Dimensionera kanalsystemet för lägsta möjliga tryckfall. Små tryckdifferenser ger låga ljudnivåer och låg ljudalstring. Använd cirkulära kanaler där det är möjligt. Var? Som regel kan fastslås, att för symmetriska kanalsystem kan tryckmätning ske direkt på produkten samt vid större system på lägsta punkten tryckfallsmässigt. Tilluftskanaler Dimensionera enligt tryckåtervinningsmetoden eller använd en lufthastighet som är lägre än 4 m/s vid ett avstick och med resterande kanal i samma storlek. Dimensionera med erforderlig raksträcka före varje tilluftsdon. Undvik förläggning av kanaler genom ouppvärmda - "kalla" ytor. Statisk tryckåtervinningsmetod I ett dynamiskt system är den tryckmässigt lägsta punkten inte känd och mätningar kan ske direkt på produkten. Exempel qv2 = luftflöde efter avstick [l/s] v1 = lufthastighet i kanal före avstick [m/s] l2 = motsv. längd på kanal/pa efter avstick [m] d2 = kanaldiameter efter stos [cm] qv2 = 96 l/s; v1 = 4 m/s; l2 = 3m ger qv2/v1 = 96/4 = 24 - Gå från värdet 24 på bottenlinjen upp till 3 m-linjen - Läs av närmaste kanaldiameter på skalan till vänster i diagrammet - Närmaste kanalstorlek är Ø 0 mm. Reglering av statiskt tryck i kanal Varför? Tryckfallet minskar vid ett reducerat luftflöde både över aggregatdelar och i kanalsystemet. Det statiska trycket regleras därför för att; undvika ett alltför högt tryckfall i kanalsystemet spara fläktenergi. Om den tryckmässiga "lägstapunkten" är känd, ska mätningar na utföras där. Centralaggregat och fläktar Dimensionerande maxflöde Oregelbunden användning av vissa lokaler t ex konferensoch pausrum påverkar anläggningens dimensionerande flöde. Andra faktorer som kan påverka detta är tjänsteresor, sjukfrånvaro och semestrar. Genom att ta hänsyn till dessa faktorer kan det dimensionerande max flödet väljas mindre än summan av de sammanlagda del flö dena. Väljs det dimensionerande maxflödet med hjälp av en för anläggningen beräknad samtidighetsfaktor minskas dock möj ligheten till flexibilitet vid framtida förändringar. Välj centralaggregat och fläktar för det dimensionerande maxflödet samt kontrollera att dessa också arbetar effektivt inom anläggningens hela flödesområde. Speciellt vid anläggningens medelflöde som bland annat beror på andelen innerzon i förhållande till den totala golvarean. Hur? Med en tryckregulator och en frekvensomvandlare. Fläkt Woods 8460 SE Rätt till ändringar förbehålles.

9 VAV-system - Projektering Projektering reglerutrustning Användning Luftflödesregulatorer används till systemen OPTIVENT och OPTI LAB för att mäta och reglera luftflöden i luftbehandlingssystem med såväl be hovs styrda som konstanta luftflöden. VAV (Variable Air Volume) I ett VAV-system varierar luftflödet i takt med belastningen i rummet. Vid en liten belastning använder systemet ett litet luftflöde och vid stor belastning ett stort luftflöde. Den styrande storheten är vanligtvis temperaturen. Rumstem pe ra turen styrs genom att ändra tilluftsflödet via en temperaturregulator och en luftflödesregulator. Temperaturregulatorn begär ett luftflöde från luftflödesregulatorn för att upprätthålla rätt temperatur i rummet. Luftflödesregulatorn tillser att begärt luftflöde kommer till rummet genom att justera spjäl läget via en spjällmotor. Vid eventuella tryckförändringar i kanal systemet justerar luftflödesregulatorn via en spjällmotor att begärt luftflöde bibehålls. Min- och maxluftflödes-gränser är inprogrammerade i luftflödesregulatorn. Tilluft Optivent E M Spjällmotor Luftflödesregulator D C Temp.regulator Temp.givare A B A = Aktuell rumstemperatur (Ärvärde) B = Önskad rumstemperatur (Börvärde) C = Önskat luftflöde (Börvärde) D = Aktuellt luftflöde (Ärvärde) E = Styrsignal till spjällmotor Funktion Temperaturregulatorn får ett mätvärde A från temperaturgivaren som motsvarar aktuell rumstemperatur. Tempe ra turregulatorn jämför detta mätvärde A med önskad rumstemperatur B. Vid eventuell avvikelse mellan A och B korrigerar temperaturregulatorn med ett börvärde C till luftflödes regu latorn. Luftflödesregulatorn jämför börvärde C med mätvärde D som motsvarar aktuellt luftflöde. Vid eventuell avvikelse mellan C och D korrigerar luftflödesregulatorn med en styrsignal E till spjällmotorn som i sin tur korrigerar spjällbladets läge. Tilluft Optivent Tilluft E Optivent M Spjällmotor Luftflödesregulator D D M Spjällmotor E Luftflödesregulator C C Timer C = Inställt luftflöde D = Aktuellt luftflöde (Ärvärde) E = Styrsignal till spjällmotor Funktion Regulatorn jämför inställd luftflödesgräns C med mätvärde D som motsvarar aktuellt luftflöde. Vid eventuell avvikelse mellan C och D korrigerar luftflödesregulatorn med en styrsignal E till spjällmotorn som i sin tur korrigerar spjällbladets läge. Tvångsstyrning Luftflödesregulatorerna kan tvångsstyras till inställda luftflödesgränser samt helt stänga spjället mekaniskt. Detta kan göras i kombination med VAV styrning alternativt som ett separat system. Tvångsstyrningen sker via potentialfria kon takt slutningar. Styrande enhet kan till exempel vara en timer, när varo detektor etc. C = Maxluftflödesgräns vid aktiverad timer Minluftflödesgräns vid ej aktiverad timer D = Aktuellt luftflöde (Ärvärde) E = Styrsignal till spjällmotor Funktion Timer ej aktiverad, kontakt i timer öppen. Begärt luftflöde C blir inställd minluftflödesgräns. Timer aktiveras, kontakt i timer sluter. Begärt luftflöde C blir inställd maxluft flödes gräns. CAV (Constant Air Volume) Luftflödesregulatorerna kan också användas för att hålla ett luftflöde konstant. Vid eventuella tryckförän d ringar i kanalsystemet kommer då regulatorn att justera spjällläget via en spjällmotor för att upprätthålla det inställda luftflödet. Fläkt Woods 8460 SE Rätt till ändringar förbehålles.

10 VAV-system - Projektering Projektering reglerutrustning Nominellt luftflöde q nom Varje apparatstorlek har ett nominellt luftflöde, luftflödesregulatorerna är kalibrerade, d v s mätområdet i regulatorn är anpassat så att in och utsignaler överensstämmer med apparatens nominella luftflöde. Exempel el: Luftflödesregulatorn är kalibrerad för apparatstorlek 160. Arbets området (mätområdet) är då 0 2 Pa vilket motsvarar l/s. Exempel pneumatik: Luftflödesregulatorn är kalibrerad för apparatstorlek 160. Arbets området (mätområdet) är då Pa vilket motsvarar l/s. 227VM/227PM Arbetsområdet för Fläkt Woods kompaktregulator 227VM/227PM är 2- V DC som standard. Det innebär att min luftflöde uppnås vid 2 V insignal (styrsignal) och max luftflöde vid V insignal (styrsignal). En insignal på 0,8-2 V ger också ett min luftflöde och spjället stängs helt vid en insignal lägre än 0,8 V. EMBL Arbetsområdet på EMBL regulatorerna är som standard 2 V DC vilket betyder att min luftflöde erhålls vid 2 V insignal (styrsignal) och max luftflöde vid V insignal (styrsignal). Insignal 0,2 2 V ger också min luftflöde men vid en insignal lägre än 0,2 V stänger spjället helt. Max luftflödesgräns q max Max inställningen på luftflödesregulatorn är det maximala luftflödet som regulatorn kan ge vid max insignal. Inställningen går att ändra men aldrig till ett högre värde än det nominella luftflödet q nom. Exempel el: Max luftflödesgräns är satt till 60 % av det nominella luftflödet q nom på en apparatstorlek 160. Max insignal (styrsignal) ger då 96 l/s (60 % av 160 l/s). Exempel pneumatik: Max luftflödesgräns är satt till 60 % av det nominella luftflödet q nom på en apparatstorlek 160. Max insignal (styrsignal) ger då 76 l/s (60 % av 126 l/s). Min luftflödesgräns q min Min inställningen på luftflödesregulatorn är det minsta luftflödet som regulatorn kan ge vid min insignal. Inställningen går att ändra och ställas till 0. Exempel el: Min luftflödesgräns är satt till % av det nominella luftflödet q nom på en apparatstorlek 160. Min insignal (styrsignal) ger då 32 l/s ( % av 160 l/s). Exempel pneumatik: Min luftflödesgräns är satt till % av det nominella luftflödet q nom på en apparatstorlek 160. Min insignal (styrsignal) ger då 25 l/s ( % av 126 l/s). Styrning Insignal (Styrsignal) Styrning av regulatorerna sker normalt med en styrsignal 2 V DC. Arbetsområdet skiljer sig dock mellan 227VM och EMBL regulatorerna. Exempel Styrsignal (%) Styrsignal (V DC) % av nominellt luftflöde (q nom ) V DC Storlek q nom, l/s V DC % av nominellt luftflöde (q nom ) Fläkt Woods 8460 SE Rätt till ändringar förbehålles.

11 VAV-system - Projektering Projektering reglerutrustning Pneumatiska regulatorer EMPS Arbetsområdet på EMPS-regulatorerna är 0,2-1,0 bar vilket betyder att min luftflöde erhålls vid 0,2 bar och max luftflöde vid 1,0 bar. Insignal mindre än 0,2 bar ger min luftflöde. Drivtryck 1,3 bar. Styrsignal (%) Storlek Exempel pneumatik: q nom, l/s % av nominellt luftflöde (q nom ) Pneumatiska regulatorer Ärvärdessignal (bar) 1,0 0,9 0,8 0,7 0,6 0,5 0,4 0,3 0,2 0, % av nominellt luftflöde (q nom ) Exempel el: Apparatstorlek 160 där nominellt luftflöde q nom är 160 l/s, ger 0 % mätvärdessignal vid 160 l/s, % mätvärdessignal vid 80 l/s och 0 % mätvärdessignal vid 0 l/s. Signalen används som styrsignal till slavregulatorn i ett Master-Slavesystem, den kan även användas som åter föringssignal eller avläsning av aktuellt luftflöde i överordnade system. Exempel pneumatik: Apparatstorlek 160 där nominellt luftflöde q nom är 126 l/s, ger vid 126 l/s 0 % mätvärdessignal, vid 63 l/s % mätvär dessignal och vid 0 l/s 0 % mätvärdessignal. Signalen används som styrsignal till slavregulatorn i ett Master-Slavesystem, den kan även användas som återföringssignal eller via ett EP-relä, EMPZ-02-01, avläsning av aktuellt luftflöde i överordnade system. Mätvärdessignal (Ärvärdessignal) Luftflödesregulatorerna har en mätvärdessignal (är värdes sig nal) vilket är en flödeslinjär utsignal från regu latorn som representerar aktuellt luftflöde genom apparaten. Mätvärdessignalen påverkas inte av inställda maxoch minbegränsningar utan visar alltid 0-0 % av det nominella luftflödet. Elektriska regulatorer Ärvärdessignal (V DC) V DC 0 V DC 227VM/227PM och EMBL Mätvärdessignalen för Fläkt Woods 227VM/227PM och EMBL är 2 - V som standard där 2 V representerar 0 l/s och V representerar nominellt luftflöde. Formel för att beräkna luftflödet vid 2 - V signal: q = (ärvärdessignal 2) x q nom /8 EMPS Mätvärdessignalen för EMPS är 0,2-1,0 bar som standard; där 0,2 bar representerar 0 l/s och 1,0 bar representerar nominellt luftflöde. Formel för att beräkna luftflödet vid 0,2-1,0 bars signal: q = (ärvärdessignal 2) x q nom / % av nominellt luftflöde (q nom ) Fläkt Woods 8460 SE Rätt till ändringar förbehålles.

12 VAV-system - Projektering Projektering reglerutrustning Parallellstyrning Parallellstyrning används: I zoner där tillufts- och frånluftsapparater ska vara av olika storlek. I zoner där skillnaden mellan tillufts- och frånluftsflöden ska vara konstant vid alla flöden. I en parallellstyrning så är styrsignalen från tempera turregulatorn parallellkopplad till regulatorerna på tilluftsoch frånluftsapparaten. Detta innebär att luftflödesgränser ställs in i tillufts- och frånluftsapparat oberoende av varandra. Tilluft EMOS, EMSS,EMSD Frånluft EMOE, EMSS,EMSD Master-Slavestyrning Master-Slavestyrning används: I zoner där till- och frånluftsapparater ska vara av samma storlek och förhållandet mellan till- och frånluftsflöden ska vara konstanta vid alla flöden. I en Master-Slavestyrning så är styrsignalen från tem pe ra tur regulatorn kopplad till Masterregulatorn (placerad på til lufts apparaten i detta exempel). Masterregulatorns ärvärdes signal är kopplad som börvärde till Slaveregulatorn. Då ärvärdessignalen blir begränsad via inställda luftgränser på Mastern ska inga luftflödesgränser ställas in i Slaven. Slangländen för pneumatisk styrsignal får inte vara längre än m vid Master-Slavestyrning. Om slanglängden är över m måste EP-relä EMPZ användas. GT 1 M M RC 1 RC 2 Tilluft Master EMOS, EMSS,EMSD Frånluft Slav EMOE, EMSS,EMSD Funktion Temperaturregulator GT1 med inbyggd temperaturgivare konstanthåller rumstemperaturen genom att vid ökat kylbehov öka luftflödet via luftflödesregulatorerna RC1 och RC2. Omvänd funktion vid minskat kylbehov. Max- och minluftflödesgränser är inprogrammerade i respektive luftflödesregulator. Vid eventuella tryckförändringar i kanalsystemet justerar RC1 och RC2 spjälllets läge för att bibehålla begärt luftflöde från GT1. Funktion M GT 1 RC 1 RC 2 Temperaturregulator GT1 med inbyggd temperaturgivare konstanthåller rumstemperaturen genom att vid ökat kylbehov öka luftflödet via luftflödesregulator RC1(Master) Luftflödesregulator RC2 (Slave) ökar luftflödet via ärvärdes signalen från RC1. Vid minskat kylbehov minskar luftflödet. Max- och minluftflödesgränser är inprogrammerade i Ma ster regulatorn. Vid eventuella tryckförändringar i kanalsystemet justerar RC1 och RC2 spjällets läge för att bibehålla begärt luftflöde från GT1. M Fläkt Woods 8460 SE Rätt till ändringar förbehålles.

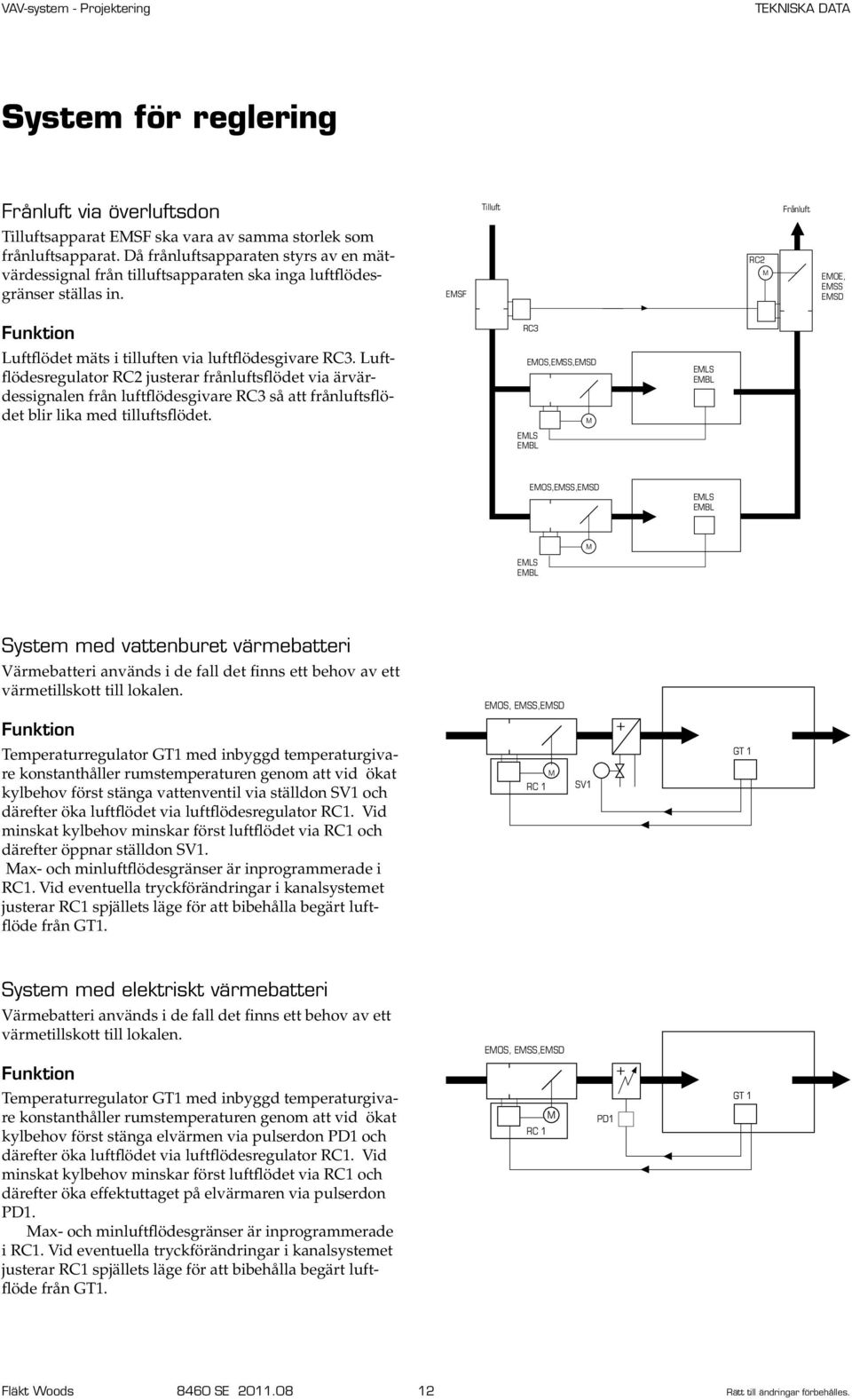

13 VAV-system - Projektering System för reglering Frånluft via överluftsdon Tilluft Frånluft Tilluftsapparat EMSF ska vara av samma storlek som från lufts apparat. Då frånluftsapparaten styrs av en mätvärdessignal från tilluftsapparaten ska inga luftflödesgränser ställas in. EMSF RC2 M EMOE, EMSS EMSD Funktion Luftflödet mäts i tilluften via luftflödesgivare RC3. Luftflödesregulator RC2 justerar frånluftsflödet via ärvärdessignalen från luftflödesgivare RC3 så att frånluftsflödet blir lika med tilluftsflödet. RC3 EMOS,EMSS,EMSD EMLS EMBL M EMLS EMBL EMOS,EMSS,EMSD EMLS EMBL EMLS EMBL M System med vattenburet värmebatteri Värmebatteri används i de fall det finns ett behov av ett värmetillskott till lokalen. Funktion EMOS, EMSS,EMSD + Temperaturregulator GT1 med inbyggd temperaturgivare konstanthåller rumstemperaturen genom att vid ökat kylbehov först stänga vattenventil via ställdon SV1 och därefter öka luftflödet via luftflödesregulator RC1. Vid minskat kylbehov minskar först luftflödet via RC1 och därefter öppnar ställdon SV1. Max- och minluftflödesgränser är inprogrammerade i RC1. Vid eventuella tryckförändringar i kanalsystemet justerar RC1 spjällets läge för att bibehålla begärt luftflöde från GT1. M RC 1 SV1 GT 1 System med elektriskt värmebatteri Värmebatteri används i de fall det finns ett behov av ett värmetillskott till lokalen. Funktion EMOS, EMSS,EMSD + Temperaturregulator GT1 med inbyggd temperaturgivare konstanthåller rumstemperaturen genom att vid ökat kylbehov först stänga elvärmen via pulserdon PD1 och därefter öka luftflödet via luftflödesregulator RC1. Vid minskat kylbehov minskar först luftflödet via RC1 och därefter öka effektuttaget på elvärmaren via pulserdon PD1. Max- och minluftflödesgränser är inprogrammerade i RC1. Vid eventuella tryckförändringar i kanalsystemet justerar RC1 spjällets läge för att bibehålla begärt luftflöde från GT1. M RC 1 PD1 GT 1 Fläkt Woods 8460 SE Rätt till ändringar förbehålles.

14 Flödesvariator EMOS, EMOE Flödesvariator EMOS, EMOE EMOS och EMOE är flödesvariatorer för system OPTIVENT och OPTILAB. De används för att styra och reglera tillufts- respektive frånluftsflöden. De kan användas för många olika ändamål, till exempel för att reglera temperatur och luftkvalitet i rum. Snabbval Storlek 0 Storlek 125 Storlek 160 Storlek 0 Storlek 2 Storlek 315 Storlek Luftflöde, l/s Rekommenderat luftflödesområde. Det lägsta luftflödet motsvarar en lufthastighet av 1 m/s, vilket är det rekommenderade minsta luftflödet för att uppnå ±5% mätnoggrannhet Produktfakta Flödesvariatorerna kan levereras som komplett monterade enheter. l Kan levereras med funktionsdelar som ljuddämpare, vattenbatteri alternativt elbatteri och separat utloppsdel. l Kan levereras med elektronisk eller pneumatisk reglerutrustning på begäran. l Kan levereras med inbyggd mätfläns för luftflödesmätning. l Finns i sju storlekar för kanaldiameter 0-0 millimeter. VVS AMA-kod Flödesvariator EMOS, EMOE: QJF- Vattenbatteri EMOZ-13: QFC.11 Elbatteri EMOZ-12: QFC.13 Produktkod exempel: Flödesvariator tilluft med standardljuddämpare EMOS Vattenbatteri, monterad EMOZ Utloppsdel EMOZ Fläkt Woods 8461 SE Rätt till ändringar förbehålles.

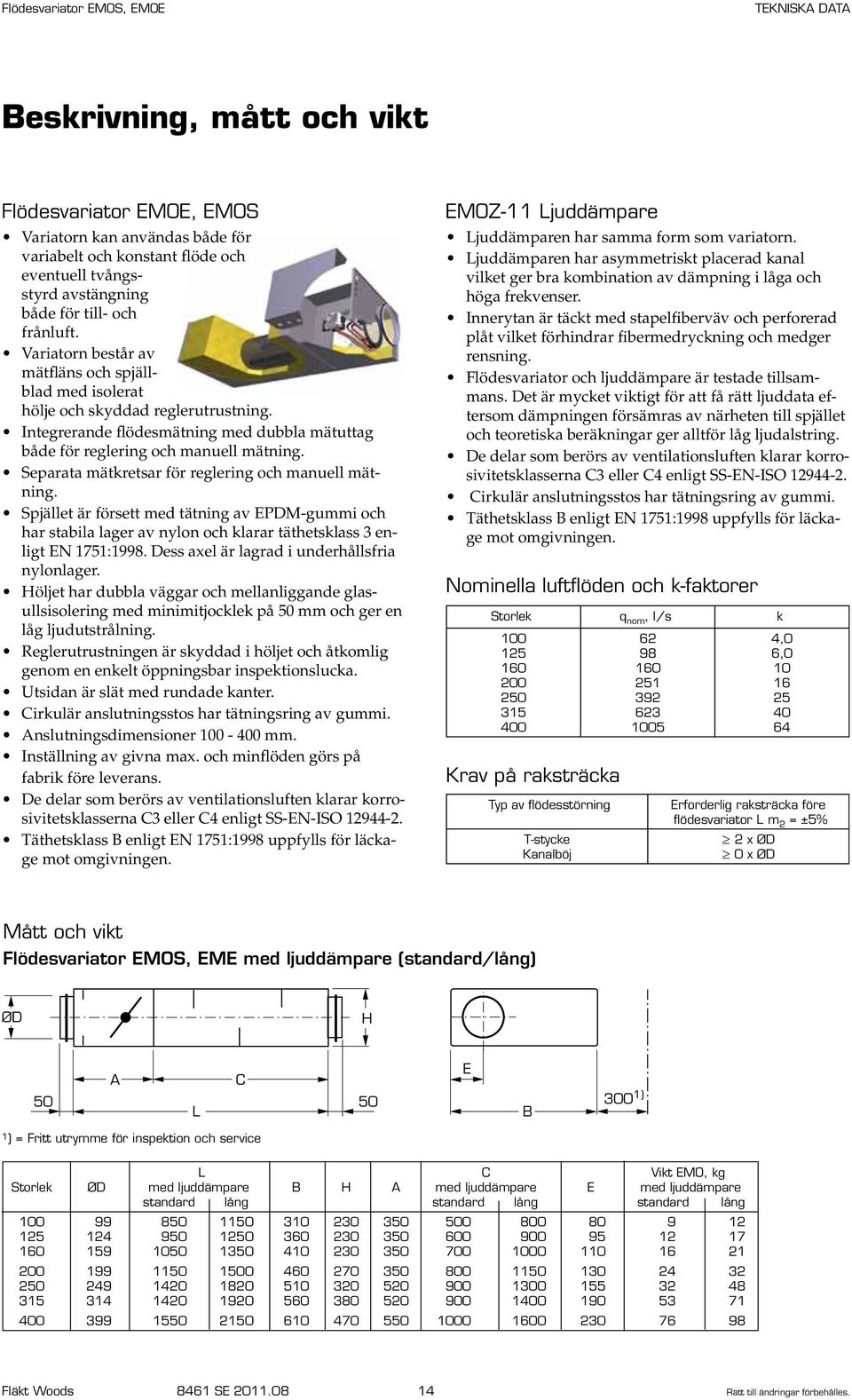

15 Flödesvariator EMOS, EMOE Beskrivning, mått och vikt Flödesvariator EMOE, EMOS Variatorn kan användas både för variabelt och konstant flöde och eventuell tvångsstyrd avstängning både för till- och frånluft. Variatorn består av mätfläns och spjällblad med isolerat hölje och skyddad reglerutrustning. Integrerande flödesmätning med dubbla mätuttag både för reglering och manuell mätning. Separata mätkretsar för reglering och manuell mätning. Spjället är försett med tätning av EPDM-gummi och har stabila lager av nylon och klarar täthetsklass 3 enligt EN 1751:1998. Dess axel är lagrad i underhållsfria nylonlager. Höljet har dubbla väggar och mellanliggande glasullsisolering med minimitjocklek på mm och ger en låg ljudutstrålning. Reglerutrustningen är skyddad i höljet och åtkomlig genom en enkelt öppningsbar inspektionslucka. Utsidan är slät med rundade kanter. Cirkulär anslutningsstos har tätningsring av gummi. Anslutningsdimensioner 0-0 mm. Inställning av givna max. och minflöden görs på fabrik före leverans. De delar som berörs av ventilationsluften klarar korrosivitetsklasserna C3 eller C4 enligt SS-EN-ISO Täthetsklass B enligt EN 1751:1998 uppfylls för läckage mot omgivningen. EMOZ-11 Ljuddämpare Ljuddämparen har samma form som variatorn. Ljuddämparen har asymmetriskt placerad kanal vilket ger bra kombination av dämpning i låga och höga frekvenser. Innerytan är täckt med stapelfiberväv och perforerad plåt vilket förhindrar fibermedryckning och medger rensning. Flödesvariator och ljuddämpare är testade tillsammans. Det är mycket viktigt för att få rätt ljuddata eftersom dämpningen försämras av närheten till spjället och teoretiska beräkningar ger alltför låg ljudalstring. De delar som berörs av ventilationsluften klarar korrosivitetsklasserna C3 eller C4 enligt SS-EN-ISO Cirkulär anslutningsstos har tätningsring av gummi. Täthetsklass B enligt EN 1751:1998 uppfylls för läckage mot omgivningen. Nominella luftflöden och k-faktorer Storlek q nom, l/s k Krav på raksträcka Typ av flödesstörning T-stycke Kanalböj ,0 6, Erforderlig raksträcka före flödesvariator L m 2 = ±5% 2 x ØD 0 x ØD Mått och vikt Flödesvariator EMOS, EME med ljuddämpare (standard/lång) ØD H A L C E B 0 1) 1) = Fritt utrymme för inspektion och service L C Vikt EMO, kg Storlek ØD med ljuddämpare B H A med ljuddämpare E med ljuddämpare standard lång standard lång standard lång Fläkt Woods 8461 SE Rätt till ändringar förbehålles.

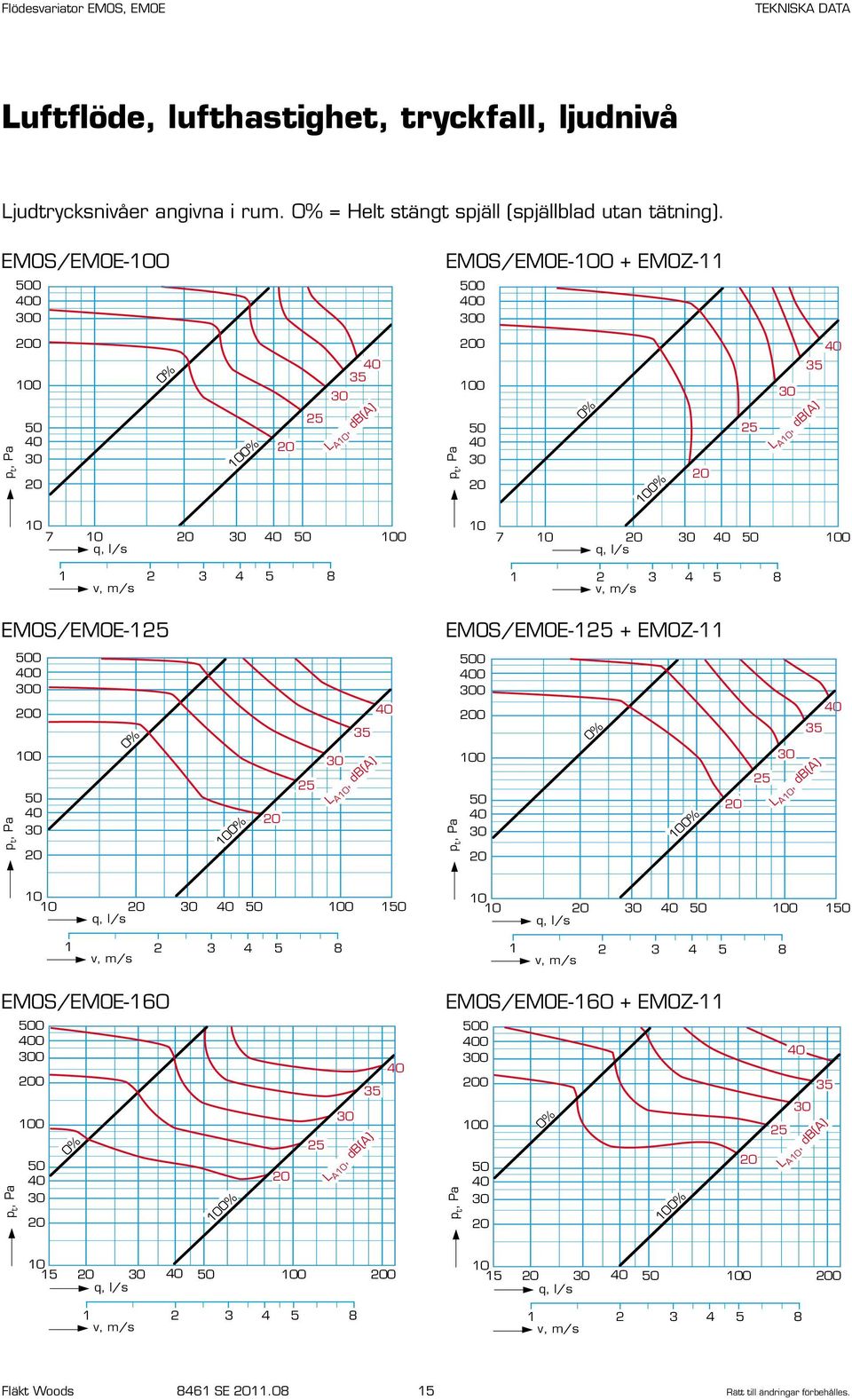

16 Flödesvariator EMOS, EMOE Luftflöde, lufthastighet, tryckfall, ljudnivå Ljudtrycksnivåer angivna i rum. 0% = Helt stängt spjäll (spjällblad utan tätning). EMOS/EMOE EMOS/EMOE-0 + EMOZ p t, Pa 0 0 0% 0% L A, db(a) p t, Pa 0 0 0% 0% L A, db(a) 7 0 q, l/s v, m/s 7 0 q, l/s v, m/s EMOS/EMOE-125 EMOS/EMOE EMOZ-11 p t, Pa % 0% L A, db(a) p t, Pa % 0% 25 L A, db(a) q, l/s v, m/s 0 1 q, l/s v, m/s EMOS/EMOE-160 p t, Pa % 0% L A, db(a) EMOS/EMOE EMOZ-11 p t, Pa % 0% L A, db(a) q, l/s q, l/s v, m/s v, m/s Fläkt Woods 8461 SE Rätt till ändringar förbehålles.

17 Flödesvariator EMOS, EMOE Luftflöde, lufthastighet, tryckfall, ljudnivå Ljudtrycksnivåer angivna i rum. 0% = Helt stängt spjäll (spjällblad utan tätning). EMOS/EMOE-0 p t, Pa % 0% L A, db(a) EMOS/EMOE-0 + EMOZ-11 p t, Pa % 0% L A, db(a) q, l/s EMOS/EMOE v, m/s q, l/s v, m/s EMOS/EMOE-2 + EMOZ % p t, Pa L A, db(a) 0% p t, Pa 0 0 0% 0% L A, db(a) q, l/s v, m/s q, l/s v, m/s EMOS/EMOE-315 EMOS/EMOE EMOZ p t, Pa 0 0 0% 0% L A, db(a) p t, Pa 0 0 0% 0% L A, db(a) q, l/s q, l/s v, m/s v, m/s Fläkt Woods 8461 SE Rätt till ändringar förbehålles.

18 Flödesvariator EMOS, EMOE Luftflöde, lufthastighet, tryckfall, ljudnivå, ljuddata Ljudtrycksnivåer angivna i rum. 0% = Helt stängt spjäll (spjällblad utan tätning). EMOS/EMOE-0 p t, Pa % q, l/s L A, db(a) 0% v, m/s EMOS/EMOE-0 + EMOZ-11 p t, Pa % q, l/s L A, db(a) v, m/s 0% Ljuddata Ljud till kanal Korrektion av ljudnivå K oct (db) EMO(E,S) Oktavband medelfrekvens (Hz) k 2k 4k 8k Tol± Ljud överfört genom hölje Korrektion av ljudnivå K c (db) EMO(E,S) Oktavband medelfrekvens (Hz) k 2k 4k 8k Tol± EMO(E,S) +EMOZ-11 Korrektion av ljudnivå K oct (db) Oktavband medelfrekvens (Hz) k 2k 4k 8k Tol± För att få fram ljudnivån, som luften som transporteras genom flödesvariatorns hölje åstadkommer, för varje oktavband, adderas korrektionen K c enligt tabellen ovan till den totala ljudtrycksnivån L pa db(a) enligt följande formel: L Wc = L pa + K c Korrektion K oct är ett medelvärde för flödesvariatorns användningsområde. Kanalens ljudeffektsnivå per oktavband fås genom att addera korrektioner K oct i tabellen ovan till den totala ljudtrycksnivån L pa db(a) enligt följande formel: L Woct = L pa + K oct Korrektion K oct är ett medelvärde för flödesvariatorns användningsområde. Fläkt Woods 8461 SE Rätt till ändringar förbehålles.

19 Flödesvariator EMOS, EMOE Vattenbatteri EMOZ-13 EMOZ-13 Vattenbatteri Vattenbatteriet har samma form som flödesvariatorn. Batteriet har en eller två rörraders djup. Batterikroppen består av kopparrör och aluminiumlameller. Täckplåt skyddar kopparrörens ändar. Höljet är tillverkat av galvaniserad plåt. Öppningar finns för rengöring av värme växlarytorna med tryckluft. Cirkulär anslutningsstos har tätningsring av gummi. Maximalt arbetstryck är 1,0 MPa och maximal vattentemperatur är 0 C. Batteriet är provtryckt vid 2,1 MPa. Täthetsklass B enligt EN 1751:1998 uppfylls för läckage mot omgivningen. Tryckdifferens över vattenbatteriet Tryckfall, Pa Storlek Luftflöde, l/s Mått och vikt Flödesvariator med ljuddämpare och vattenbatteri 29 N ød ØD M + H A C F L E B 0 1) 1) = Fritt utrymme för inspektion och service L C Vikt EMO, kg Storlek ØD med ljuddämpare B H A med ljuddämpare F E ød M N med ljuddämpare standard lång standard lång standard lång Fläkt Woods 8461 SE Rätt till ändringar förbehålles.

20 Flödesvariator EMOS, EMOE Vattenbatteri EMOZ-13 Vattenbatteri EMOZ-13-aaa-1 med en rörrads djup 000 Vattenbatteri EMOZ-13-aaa-2 med två rörraders djup Storlek Storlek Effekt, W Effekt, W Luftflöde, l/s Luftflöde, l/s Diagrammet ovan gäller under följande förutsättningar: Värmeeffekt i W är angiven vid temperaturdifferens t v = 11 C på vattnet. Ingående vattentemperatur = 82 C Ingående lufttemperatur = 15 C Beräkning av vattenflöde Vattenflödet (q, l/s) beräknas med följande formel: q (l/s) = P (W) / Formeln förutsätter 11 graders temperaturdifferens på vattnet. Värmeeffekten P (W) hämtas från diagrammet ovan. Tabellen nedan ger en indikation på tryckfallet på vattnet genom batteriet med normala driftfall enligt ovan. Storlek Max tryckfall, kpa 0 0, , ,7 0 2,7 2 4, ,3 0 14,0 Diagrammet ovan gäller under följande förutsättningar: Värmeeffekt i W är angiven vid temperaturdifferens t v = C på vattnet. Ingående vattentemperatur = 55 C Ingående lufttemperatur = 15 C Beräkning av vattenflöde Vattenflödet (q, l/s) beräknas med följande formel: q (l/s) = P (W) / 82 0 Formeln förutsätter graders temperaturdifferens på vattnet. Värmeeffekten P (W) hämtas från diagrammet ovan. Tabellen nedan ger en indikation på tryckfallet på vattnet genom batteriet med normala driftfall enligt ovan. Storlek Max tryckfall, kpa 0 0, , ,7 0 2,1 2 0, ,7 0 1,1 Noggrann dimensionering för specifika driftfall, görs med Fläkt Woods produktvalsprogram. Kontakta närmaste säljkontor för mer information. Noggrann dimensionering för specifika driftfall, görs med Fläkt Woods produktvalsprogram. Kontakta närmaste säljkontor för mer information. Fläkt Woods 8461 SE Rätt till ändringar förbehålles.

21 Flödesvariator EMOS, EMOE Elbatteri EMOZ-12 EMOZ-12 Elbatteri Elbatteriet har samma form som variatorn. Standardbatteri är inskjutet i höljet. Kopplingslådan är skyddad i höljet och åtkomlig genom en enkelt öppningsbar inspektionslucka. Finns med och utan Triac. Batteriet har ett automatiskt (60 C) återgående överhettningsskydd och ett som är manuellt (1 C) återställbart. Höljet är tillverkat av galvaniserad plåt och värmeelement i rostfritt material. Elbatteriet finns för enfas-, tvåfas- och trefasström och i ett antal effektvarianter. Batteriet är elsäkerhetstestat och godkänt av SEMKO enligt SEMKO 111 FA-1982 samt EN och EN Det är även godkänt av SEMKO vad gäller EMC och uppfyller Europanormerna EN samt EN Cirkulär anslutningsstos har tätningsring av gummi. Täthetsklass B enligt EN 1751:1998 uppfylls för läckage mot omgivningen. Mått och vikt Flödesvariator med ljuddämpare och elbatteri Tryckdifferens över elbatteriet Tryckfall, Pa Storlek Spänning Effekt kw Luftflöde, l/s Min Tryckfalls- Effektvariant luftflöde kurva (i beställl/s (i diagram) ningskoden) 0 2 V, 1-fas 0, V, 1-fas 0, V, 1-fas 1, V, 1-fas 0, V, 1-fas 1, V, 1-fas 2, V, 1-fas 1, V, 1-fas 2, V, 1-fas 3, V, 1-fas 2, V, 1-fas 3, V, 1-fas 3, V, 2-fas 3, V, 2-fas 3, V, 2-fas 3, V, 3-fas 3, ØD A C F L H 2 0 V, 3-fas 3, V, 3-fas 6, V, 3-fas 3, E 0 V, 3-fas 6, V, 3-fas 0 6,0 1) B V, 3-fas 9, V, 3-fas 12, H E F 0 1) B 1 ) = Fritt utrymme för inspektion och service L C Vikt EMO, kg Storlek ØD med ljuddämpare B H A med ljuddämpare F E med ljuddämpare standard lång standard lång standard lång ,5 14, ,5 24, ,5 36, Fläkt Woods 8461 SE Rätt till ändringar förbehålles.

22 Flödesvariator EMOS, EMOE Utloppsdel EMOZ-14 EMOZ-14 Utloppsdel Prefabricerad oisolerad fördelningslåda med fyra utlopp vilka har samma dimension som inloppet eller en storlek mindre. Cirkulära anslutningsstosar har tätningsringar av gummi. Levereras lös. Utloppsdelen är tillverkad av galvaniserad plåt. Täthetsklass B enligt EN1751:1998 uppfylls för läckage mot omgivningen. Mått och vikt Levereras oisolerad. bbb aaa= ØD bbb = Ød B L H Vikt, kg aaa bbb bbb B , , , , , ,7 bbb , ,4 L , ,4 H , ,0 Fläkt Woods 8461 SE Rätt till ändringar förbehålles.

23 Flödesvariator EMOS, EMOE Produktkod Produktkod Flödesvariator EMOa-b-ccc-d-e med standardljuddämpare S = Tilluft E = Frånluft Reglering 1 = Kompaktregulator 227VM 2 = Alternativ reglerutrustning (beställs separat) Storlek 0, 125, 160, 0, 2, 315, 0 Material 1 = Korrosivitetsklass C3 (miljöklass M2), galvaniserad stålplåt 2 = Korrosivitetsklass C4 (miljöklass M3), syrafast stål (AISI 316) (gäller delar som berörs av ventilationsluften) Täthet 1 = CEN1 2 = CEN3 Tillbehör Lång ljuddämpare Monterad Storlek 0, 125, 160, 0, 2, 315, 0 EMOZ-11-aaa-b Material 1 = Korrosivitetsklass C3 (miljöklass M2), galvaniserad stålplåt 2 = Korrosivitetsklass C4 (miljöklass M3), syrafast stål (AISI 316) (gäller delar som berörs av ventilationsluften) Vattenbatteri Monterad. Endast korrosivitetsklass C3. Storlek 0, 125, 160, 0, 2, 315, 0 Batteridjup 1 = 1 rörrad 2 = 2 rörrader Isolering 1 = Oisolerad 2 = Isolerad EMOZ-13-aaa-b-c Elbatteri Monterad. Oisolerat hölje. Endast korrosivitetsklass C3 Storlek 0, 125, 160, 0, 2, 315, 0 Spänning 1 = 2 V, 1-fas 2 = 0 V, 2-fas 3 = 0 V, 3-fas Effektvariant 1 3 (Se tabell nedan.) Storlek Spänning Effektvariant (kw) V, 1-fas 0, V, 1-fas 0,6 1, V, 1-fas 0,6 1,2 2,1 0 2 V, 1-fas 1,2 2,1 3,0 2 2 V, 1-fas 2,1 3, V, 1-fas 3,0 0 0 V, 2-fas 3,0 2 0 V, 2-fas 3, V, 2-fas 3,0 0 0 V, 3-fas 3,0 2 0 V, 3-fas 3,0 6, V, 3-fas 3,0 6,0 0 0 V, 3-fas 6,0 9,0 12,0 Triac 0 = Utan 1 = Med Utloppsdel EMOZ-14-aaa-bbb Oisolerad med fyra luftutlopp. Levereras lös, ej monterad (muff ingår inte). Endast korrosivitetsklass C3 Apparatstorlek 1) - Utloppsdiametrar 125-0, , , , 0-160, 0-0, 2-0, 2-2, 315-2, , 0-0 1) Inloppsdiameter Upphängningsbleck Sats om 4 bleck EMOZ-12-aaa-b-c-d EMOZ-18 Reglerutrustningar Beställningskoder för el- och reglerutrustning, se separata koder under avsnittet Reglerutrustningar Optivent. Fläkt Woods 8461 SE Rätt till ändringar förbehålles.

24 Flödesvariator EMSS, EMSD Flödesvariator EMSS, EMSD EMSS och EMSD är flödesvariatorer för system OPTIVENT och OPTILAB. De används för att styra och reglera tillufts- respektive frånluftsflöden. De kan användas för många olika ändamål, till exempel för att reglera temperatur och luftkvalitet i rum. Snabbval Storlek 125 Storlek 160 Storlek 0 Storlek 2 Storlek 315 Storlek 0 Storlek 0 Storlek 6 Produktfakta Finns i nio storlekar för kanaldiametrar mellan 0-6 mm Integrerad mätfläns för luftlödesmätning Både för nyinstallation och ROTprojekt VVS AMA-kod: Flödesvariator EMSS, EMSD: QJF Vattenbatteri EMOZ-13: QFC.11 Elbatteri EMOZ-12: QFC.13 Produktkod exempel: Flödesvariator för tilluft och frånluft EMSS Ljuddämpare EMOZ Vattenbatteri EMOZ Storlek Luftflöde, l/s Rekommenderat luftflödesområde. Det lägsta luftflödet motsvarar en lufthastighet av 1 m/s, vilket är det rekommenderade minsta luftflödet för att uppnå ±5% mätnoggrannhet Fläkt Woods 8462 SE Rätt till ändringar förbehålles.

25 Flödesvariator EMSS, EMSD Flödesvariator EMSS, EMSD Flödesvariator EMSS, EMSD Variatorn kan användas både för variabelt och konstant flöde och eventuell tvångsstyrd avstängning både för till- och frånluft. Variatorn består av mätfläns och spjällblad med oisolerat hölje (EMSS) eller isolerat hölje (EMSD). Integrerande flödesmätning med dubbla mätuttag både för reglering och manuell mätning. Spjället som har stabila lager av nylon är försett med spjällbladstätning av EPDM-gummi som klarar täthetsklass 3 (täthetsklass 1 utan tätning) enligt VVS AMA 98 (EN 1751:1998). Höljet till EMSD har dubbla väggar och mellanliggande glasullsisolering med minimitjocklek på mm och ger en låg ljudutstrålning. Anslutningsdimensioner 0 6 mm. De delar som berörs av ventilationsluften klarar korrosivitetsklasserna C3 eller C4 enligt SS-EN-ISO Täthetsklass B enligt EN 1751:1998 uppfylls för läckage mot omgivningen. All reglerutrustning är monterad på apparatens hölje. Manuell mätning av luftflöde kan utföras utan att störa reglerkretsen via separata tryckuttag på flödesvariatorns mätfläns. Samtliga kanalanslutningar har nippelanslutning och är försedda med tätningsringar av gummi. Mått och vikt EMSS (oisolerad) a L ød Storlek ød a L, mm Vikt. kg , , , , , , , , ,5 EMSD (isolerad) 0 a Nominella luftflöden och k-faktorer ød ødy Storlek q nom (l/s) k ,0 6, a L a Krav på raksträcka Typ av flödesstörning T-stycke Kanalböj Erforderlig raksträcka före flödesvariator L m 2 = ±5% 2 x ØD 1 x ØD Storlek a ød ødy L Vikt, kg Fläkt Woods 8462 SE Rätt till ändringar förbehålles.

26 Flödesvariator EMSS, EMSD Luftflöde, lufthastighet, tryckfall, ljudnivå Ljudtrycksnivåer angivna i rum. 0% = Helt stängt spjäll (spjällblad utan tätning). EMSS/EMSD-0 p t, Pa p t, Pa % 0% q, l/s L A, db(a) v, m/s EMSS/EMSD-125 0% 0 1 q, l/s L A, db(a) v, m/s 0% EMSS/EMSD-0 + EMOZ-15 p t, Pa EMSS/EMSD EMOZ-15 p t, Pa q, l/s v, m/s 0% 0% 0% 0% L A, db(a) 0 1 q, l/s v, m/s 35 L A, db(a) EMSS/EMSD-160 EMSS/EMSD EMOZ-15 p t, Pa % L A, db(a) 0% p t, Pa % % L A, db(a) q, l/s q, l/s v, m/s v, m/s Fläkt Woods 8462 SE Rätt till ändringar förbehålles.

27 Flödesvariator EMSS, EMSD Luftflöde, lufthastighet, tryckfall, ljudnivå Ljudtrycksnivåer angivna i rum. 0% = Helt stängt spjäll (spjällblad utan tätning). EMSS/EMSD-0 p t, Pa q, l/s EMSS/EMSD-2 p t, Pa 0% L A, db(a) 0% v, m/s 0% L A, db(a) q, l/s v, m/s 0% EMSS/EMSD-0 + EMOZ-15 p t, Pa q, l/s 0% EMSS/EMSD-2 + EMOZ-15 p t, Pa L A, db(a) % 0% v, m/s 0% q, l/s 25 L A, db(a) v, m/s 35 EMSS/EMSD-315 p t, Pa % L A, db(a) 0% q, l/s EMSS/EMSD EMOZ-15 p t, Pa % 0% L A, db(a) q, l/s v, m/s v, m/s Fläkt Woods 8462 SE Rätt till ändringar förbehålles.

28 Flödesvariator EMSS, EMSD Luftflöde, lufthastighet, tryckfall, ljudnivå Ljudtrycksnivåer angivna i rum. 0% = Helt stängt spjäll (spjällblad utan tätning). EMSS/EMSD-0 p t, Pa % q, l/s EMSS/EMSD L A, db(a) 0% v, m/s EMSS/EMSD-0 + EMOZ-15 p t, Pa % q, l/s EMSS/EMSD-0 + EMOZ L A, db(a) 0% v, m/s % % p t, Pa q, l/s v, m/s EMSS/EMSD-6 p t, Pa % % 60 L A, db(a) L A, db(a) q, l/s 35 0% p t, Pa q, l/s v, m/s EMSS/EMSD-6 + EMOZ-15 p t, Pa % % 55 L A, db(a) % L A, db(a) q, l/s v, m/s v, m/s Fläkt Woods 8462 SE Rätt till ändringar förbehålles.

29 Flödesvariator EMSS, EMSD Ljuddata Ljuddata Ljud till kanal Korrektion av ljudnivå K oct (db) EMS(S,D) Oktavband medelfrekvens (Hz) k 2k 4k 8k Tol± Ljud överfört genom hölje Korrektion av ljudnivå K oct (db) EMSS Oktavband medelfrekvens (Hz) k 2k 4k 8k Tol± Korrektion av ljudnivå K oct (db) EMS(S,D) Oktavband medelfrekvens (Hz) +EMOZ k 2k 4k 8k Tol± Korrektion av ljudnivå K oct (db) EMSD Oktavband medelfrekvens (Hz) k 2k 4k 8k Tol± Kanalens ljudeffektsnivå per oktavband fås genom att addera korrektioner K oct i tabellen ovan till den totala ljudtrycksnivån L pa db(a) enligt följande formel: L Woct = L pa + K oct Korrektion K oct är ett medelvärde för flödesvariatorns användningsområde. För att få fram ljudnivån, som luften som transporteras genom flödesvariatorns hölje åstadkommer, för varje oktavband, adderas korrektionen K c enligt tabellen ovan till den totala ljudtrycksnivån L pa db(a) enligt följande formel: L Wc = L pa + K c Korrektion K oct är ett medelvärde för flödesvariatorns användningsområde. Fläkt Woods 8462 SE Rätt till ändringar förbehålles.

30 Flödesvariator EMSS, EMSD Vattenbatteri EMOZ-17 Vattenbatteri EMOZ-17 Batteriet har två rörraders djup. Batterikroppen består av kopparrör och aluminiumlameller. Höljet är tillverkat av galvani serad plåt. Cirkulär anslutningsstos har tätningsring av gummi. På batteriets anslutningssida finns en demonterbar lucka för rengöring och inspektion. Täthetsklass B enligt EN 1751:1998 uppfylls för läckage mot omgivningen. Maximalt arbetstryck är 1,0 MPa och maximal vattentemperatur är 0 C. Batteriet är provtryckt vid 2,1 MPa. Värmeeffekt Size 0 Mått och vikt ød G K L G B C Storlek ød Ød A B C G L K W, kg Tryckdifferens över vattenbatteriet Tryckfall, Pa Storlek Luftflöde, l/s ød A Effekt, W Luftflöde, l/s Diagrammet ovan gäller under följande förutsättningar: Värmeeffekt i W är angiven vid temperaturdifferens t v = C på vattnet. Ingående vattentemperatur = 55 C Ingående lufttemperatur = 15 C Beräkning av vattenflöde Vattenflödet (q, l/s) beräknas med följande formel: q (l/s) = P (W) / 82 0 Formeln förutsätter graders temperaturdifferens på vattnet. Värmeeffekten P (W) hämtas från diagrammet ovan. Tabellen nedan ger en indikation på tryckfallet på vattnet genom batteriet med normala driftfall enligt ovan. Storlek Max tryckfall, kpa 0 0, , ,3 0 6,0 2 2, ,4 0 3,7 Spjället klarar täthetsklass 3 enligt EN 1751:1998. Täthetsklassen motsvarar en läckfaktor på l/(s, m 2 ) vid tryckskillnad 00 Pa. Fläkt Woods 8462 SE Rätt till ändringar förbehålles.
