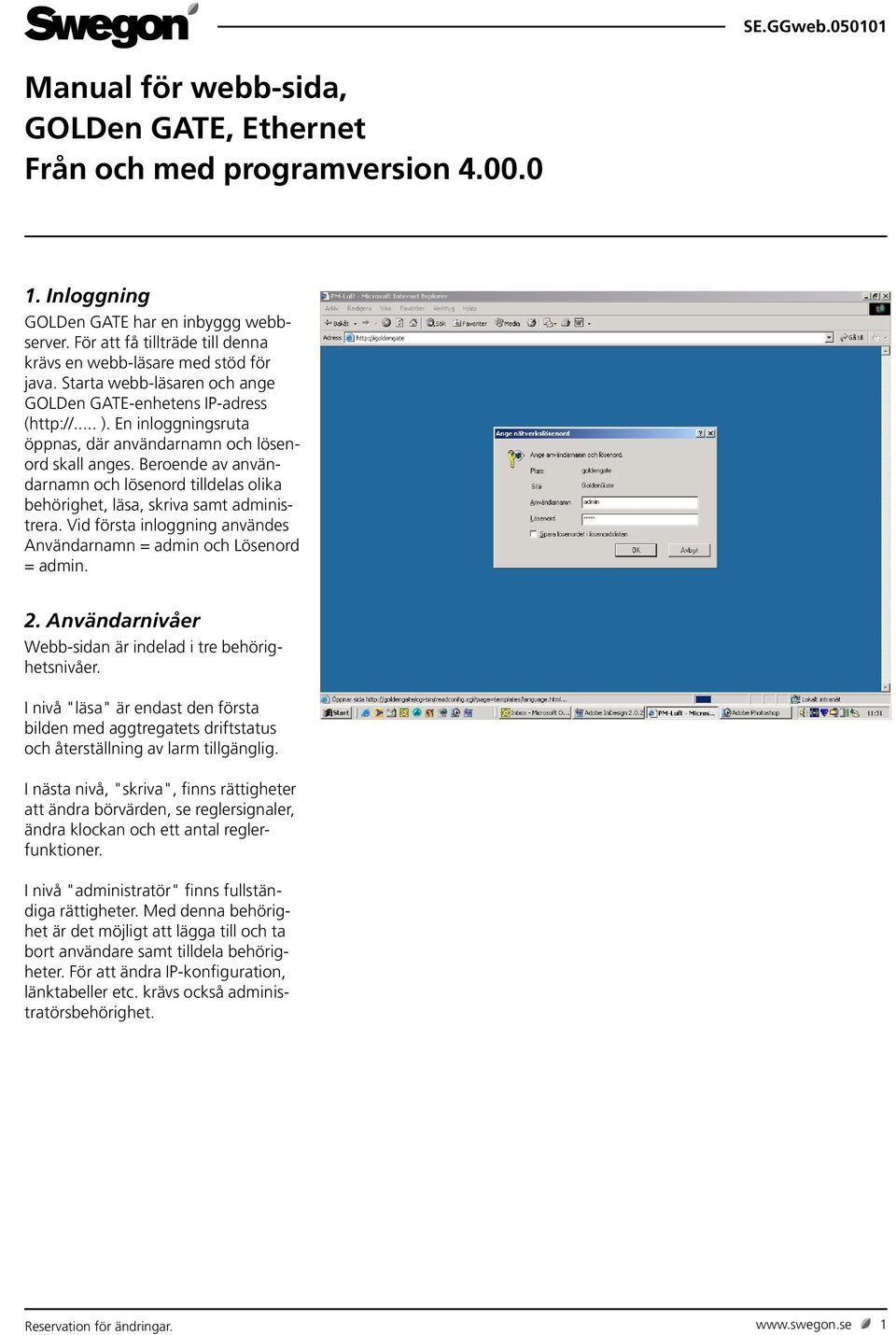

1 Manual för webb-sida, GOLDen GATE, Ethernet Från och med programversion Inloggning GOLDen GATE har en inbyggg webbserver. För att få tillträde till denna krävs en webb-läsare med stöd för java. Starta webb-läsaren och ange GOLDen GATE-enhetens IP-adress ( ). En inloggningsruta öppnas, där användarnamn och lösenord skall anges. Beroende av användarnamn och lösenord tilldelas olika behörighet, läsa, skriva samt administrera. Vid första inloggning användes Användarnamn = admin och Lösenord = admin. 2. Användarnivåer Webb-sidan är indelad i tre behörighetsnivåer. I nivå "läsa" är endast den första bilden med aggtregatets driftstatus och återställning av larm tillgänglig. I nästa nivå, "skriva", finns rättigheter att ändra börvärden, se reglersignaler, ändra klockan och ett antal reglerfunktioner. I nivå "administratör" finns fullständiga rättigheter. Med denna behörighet är det möjligt att lägga till och ta bort användare samt tilldela behörigheter. För att ändra IP-konfiguration, länktabeller etc. krävs också administratörsbehörighet. Reservation för ändringar. 1

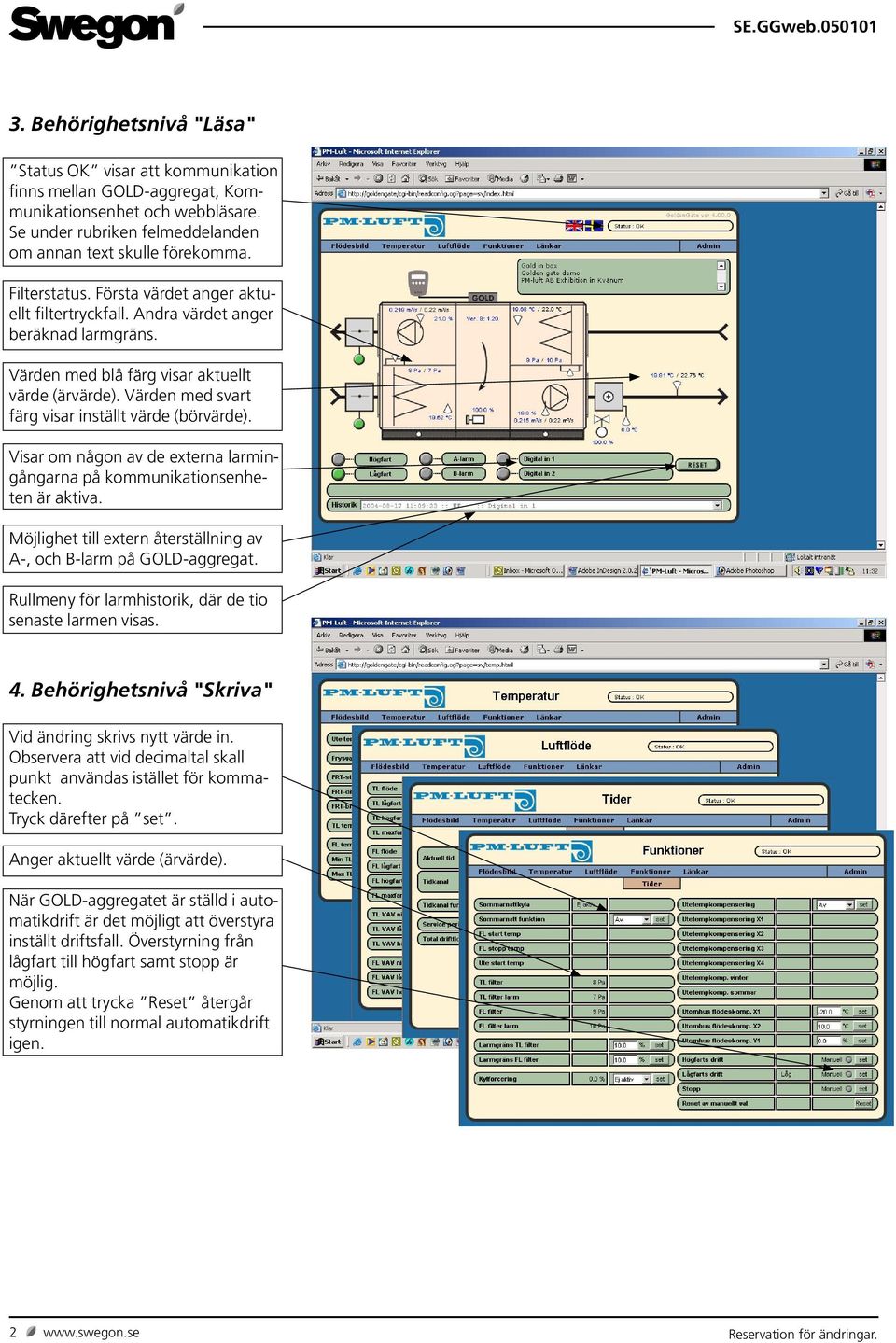

2 3. Behörighetsnivå "Läsa" Status OK visar att kommunikation finns mellan GOLD-aggregat, Kommunikationsenhet och webbläsare. Se under rubriken felmeddelanden om annan text skulle förekomma. Filterstatus. Första värdet anger aktuellt filtertryckfall. Andra värdet anger beräknad larmgräns. Värden med blå färg visar aktuellt värde (ärvärde). Värden med svart färg visar inställt värde (börvärde). Visar om någon av de externa larmingångarna på kommunikationsenheten är aktiva. Möjlighet till extern återställning av A-, och B-larm på GOLD-aggregat. Rullmeny för larmhistorik, där de tio senaste larmen visas. 4. Behörighetsnivå "Skriva" Vid ändring skrivs nytt värde in. Observera att vid decimaltal skall punkt användas istället för kommatecken. Tryck därefter på set. Anger aktuellt värde (ärvärde). När GOLD-aggregatet är ställd i automatikdrift är det möjligt att överstyra inställt driftsfall. Överstyrning från lågfart till högfart samt stopp är möjlig. Genom att trycka Reset återgår styrningen till normal automatikdrift igen. 2 Reservation för ändringar.

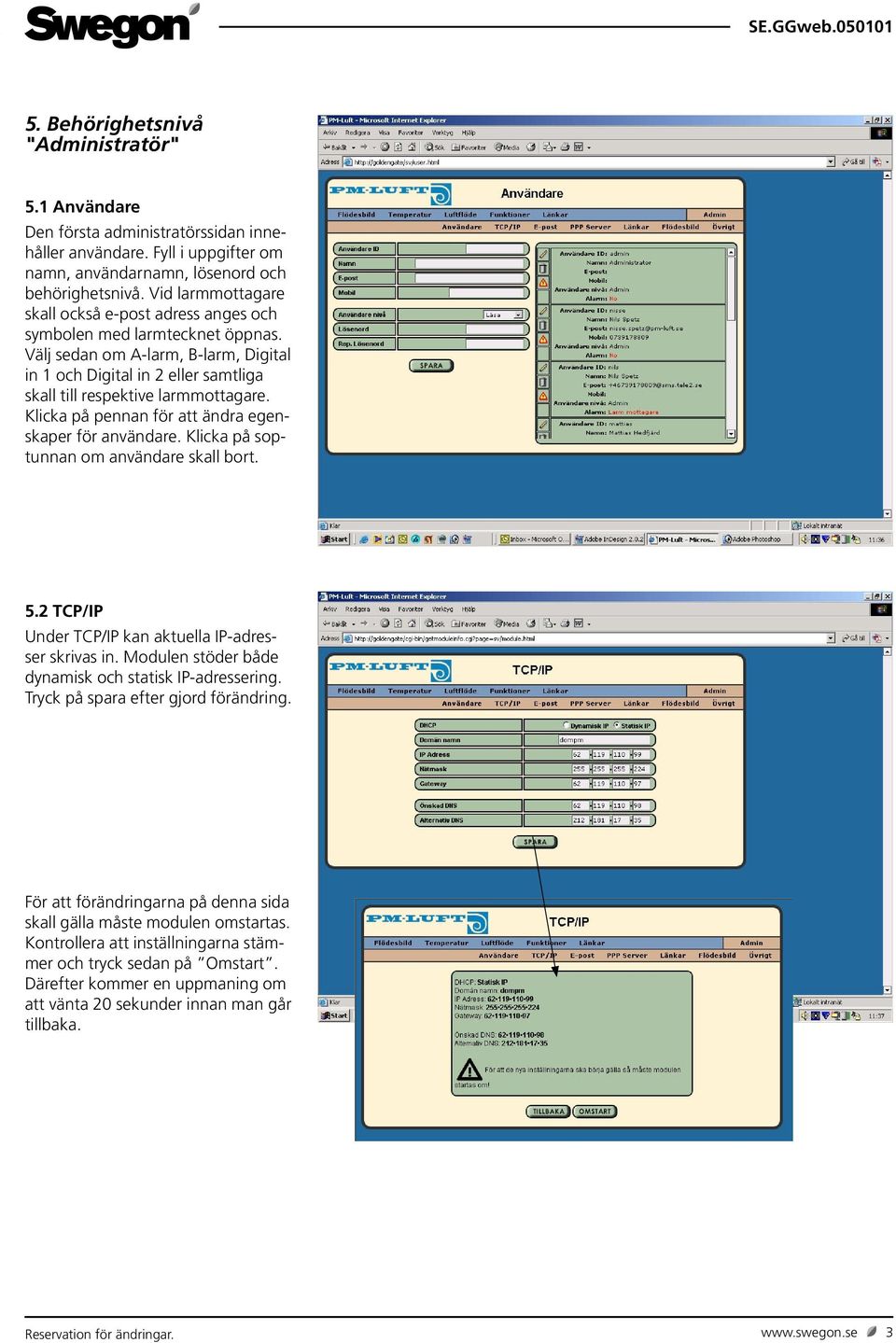

3 5. Behörighetsnivå "Administratör" 5.1 Användare Den första administratörssidan innehåller användare. Fyll i uppgifter om namn, användarnamn, lösenord och behörighetsnivå. Vid larmmottagare skall också e-post adress anges och symbolen med larmtecknet öppnas. Välj sedan om A-larm, B-larm, Digital in 1 och Digital in 2 eller samtliga skall till respektive larmmottagare. Klicka på pennan för att ändra egenskaper för användare. Klicka på soptunnan om användare skall bort. 5.2 TCP/IP Under TCP/IP kan aktuella IP-adresser skrivas in. Modulen stöder både dynamisk och statisk IP-adressering. Tryck på spara efter gjord förändring. För att förändringarna på denna sida skall gälla måste modulen omstartas. Kontrollera att inställningarna stämmer och tryck sedan på Omstart. Därefter kommer en uppmaning om att vänta 20 sekunder innan man går tillbaka. Reservation för ändringar. 3

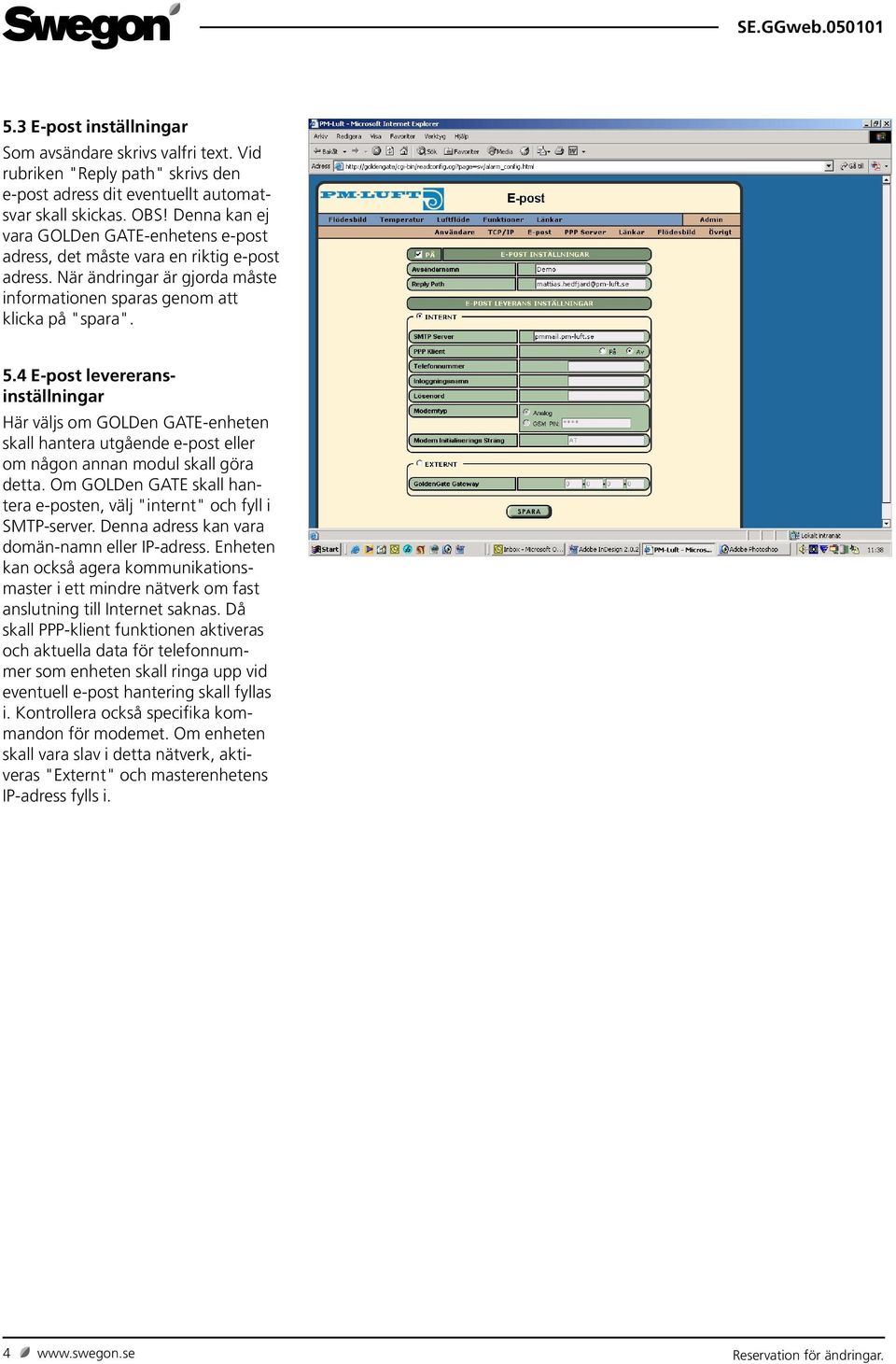

4 5.3 E-post inställningar Som avsändare skrivs valfri text. Vid rubriken "Reply path" skrivs den e-post adress dit eventuellt automatsvar skall skickas. OBS! Denna kan ej vara GOLDen GATE-enhetens e-post adress, det måste vara en riktig e-post adress. När ändringar är gjorda måste informationen sparas genom att klicka på "spara". 5.4 E-post levereransinställningar Här väljs om GOLDen GATE-enheten skall hantera utgående e-post eller om någon annan modul skall göra detta. Om GOLDen GATE skall hantera e-posten, välj "internt" och fyll i SMTP-server. Denna adress kan vara domän-namn eller IP-adress. Enheten kan också agera kommunikationsmaster i ett mindre nätverk om fast anslutning till Internet saknas. Då skall PPP-klient funktionen aktiveras och aktuella data för telefonnummer som enheten skall ringa upp vid eventuell e-post hantering skall fyllas i. Kontrollera också specifika kommandon för modemet. Om enheten skall vara slav i detta nätverk, aktiveras "Externt" och masterenhetens IP-adress fylls i. 4 Reservation för ändringar.

5 PPP-server 5.5 PPP-server inställningar Denna funktion aktiveras om det skall vara möjligt att ringa in till aktuell GOLDen GATE-enhet. Användarnamn och lösenord skall fyllas i för aktuell användare. När kontakt är etablerad gäller enhetens vanliga användarbibliotek. GOLDen GATE-enheten tilldelar anslutande användare en förutbestämd IP-adress, därför skall denna kontakt etableras med stöd av Dynamic Host Configuration Protocol (DHCP).När ändringar är gjorda måste informationen sparas genom att klicka på "spara". 5.6 Routing inställningar Här aktiveras funktionen för routing mellan flera GOLDen GATE-enheter, sammanbundna i ett eget nätverk med en enhet som master. Masterenheten blir den med anslutet modem. Via denna enhet kan samtliga i nätverket ingående enheter kontaktas. 5.7 Länkar Här kan snabblänkar till övriga aggregat, ingående i nätverket, skapas. Fyll i namn och IP-adresser till anslutna enheter. När menyn "Länkar" öppnas, finns alla aggregaten här namngivna. Det går också bra att ange IP-adresserna för de olika enheterna direkt i webb-läsaren som används. Reservation för ändringar. 5

6 5.8 Flödesbild Här väljs vilka funktionsdelar som skall ingå i aktuellt GOLD-aggregat. I lilla rutan uppe till höger kan valfri text skrivas in. Denna text är till för att snabbt kunna identifiera aggregatet, vid eventuellt larm via e-post, eller när sidan beses via webb-läsare. När flödesbild och text är konfigurerad sparas informationen genom att trycka på "spara". För specifika reglerfunktioner och inställningar hänvisas till skötselinstruktionen. 6 Reservation för ändringar.

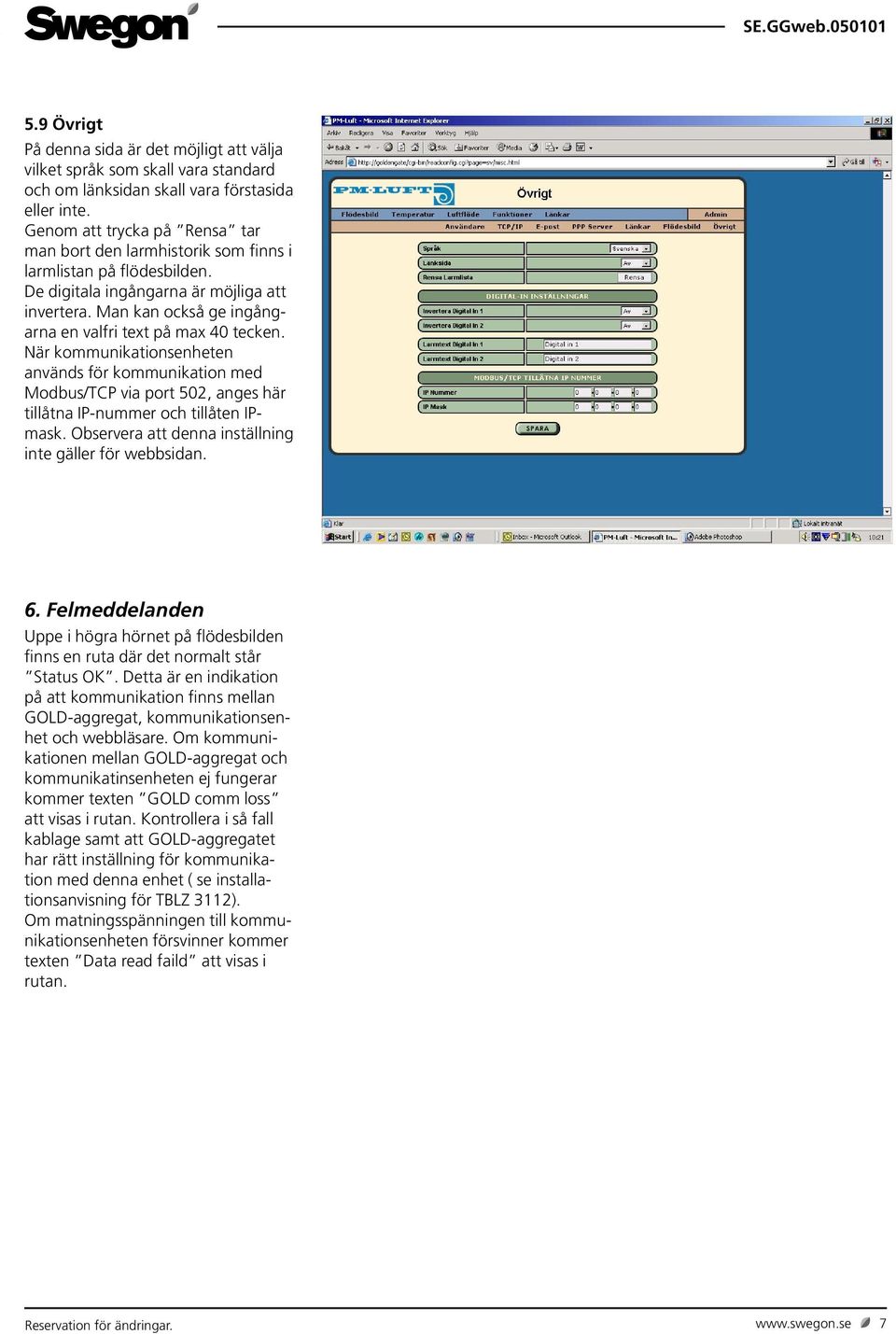

7 5.9 Övrigt På denna sida är det möjligt att välja vilket språk som skall vara standard och om länksidan skall vara förstasida eller inte. Genom att trycka på Rensa tar man bort den larmhistorik som finns i larmlistan på flödesbilden. De digitala ingångarna är möjliga att invertera. Man kan också ge ingångarna en valfri text på max 40 tecken. När kommunikationsenheten används för kommunikation med Modbus/TCP via port 502, anges här tillåtna IP-nummer och tillåten IPmask. Observera att denna inställning inte gäller för webbsidan. 6. Felmeddelanden Uppe i högra hörnet på flödesbilden finns en ruta där det normalt står Status OK. Detta är en indikation på att kommunikation finns mellan GOLD-aggregat, kommunikationsenhet och webbläsare. Om kommunikationen mellan GOLD-aggregat och kommunikatinsenheten ej fungerar kommer texten GOLD comm loss att visas i rutan. Kontrollera i så fall kablage samt att GOLD-aggregatet har rätt inställning för kommunikation med denna enhet ( se installationsanvisning för TBLZ 3112). Om matningsspänningen till kommunikationsenheten försvinner kommer texten Data read faild att visas i rutan. Reservation för ändringar. 7
