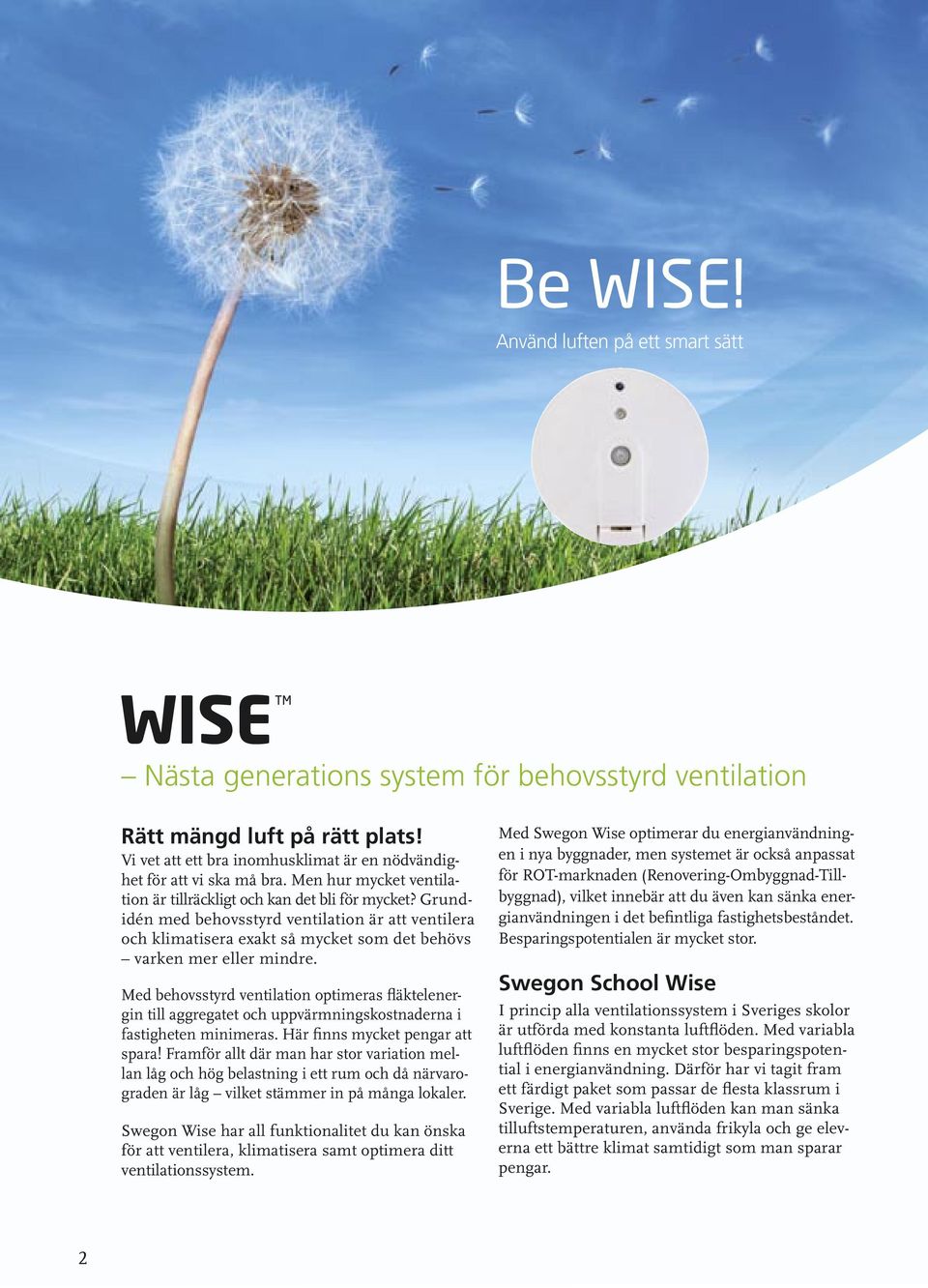

2 Be WISE! Använd luften på ett smart sätt Nästa generations system för behovsstyrd ventilation Rätt mängd luft på rätt plats! Vi vet att ett bra inomhusklimat är en nödvändighet för att vi ska må bra. Men hur mycket ventilation är tillräckligt och kan det bli för mycket? Grundidén med behovsstyrd ventilation är att ventilera och klimatisera exakt så mycket som det behövs varken mer eller mindre. Med behovsstyrd ventilation optimeras fläktelenergin till aggregatet och uppvärmningskostnaderna i fastigheten minimeras. Här finns mycket pengar att spara! Framför allt där man har stor variation mellan låg och hög belastning i ett rum och då närvarograden är låg vilket stämmer in på många lokaler. Swegon Wise har all funktionalitet du kan önska för att ventilera, klimatisera samt optimera ditt ventilationssystem. Med Swegon Wise optimerar du energianvändningen i nya byggnader, men systemet är också anpassat för ROT-marknaden (Renovering-Ombyggnad-Tillbyggnad), vilket innebär att du även kan sänka energianvändningen i det befintliga fastighetsbeståndet. Besparingspotentialen är mycket stor. Swegon School Wise I princip alla ventilationssystem i Sveriges skolor är utförda med konstanta luftflöden. Med variabla luftflöden finns en mycket stor besparingspotential i energianvändning. Därför har vi tagit fram ett färdigt paket som passar de flesta klassrum i Sverige. Med variabla luftflöden kan man sänka tilluftstemperaturen, använda frikyla och ge eleverna ett bättre klimat samtidigt som man sparar pengar.

3 Så fungerar det Behoven styr Luftflödet till ett rum ska anpassas till det behov som finns. Donen ser till att hålla exakt rätt luftflöde beroende på närvaro och rumstemperatur. Utanför rummet och hela vägen upp till aggregatet bygger systemet på tryckstyrning. På detta sätt har man alltid precis så mycket luft i rummet som är nödvändigt, varken mer eller mindre. Använd frikyla Med variabla luftflöden kan man utnyttja frikyla en stor del av året. Något som inte är möjligt vid CAV-system (konstant luftflöde) då man istället ofrivilligt kyler ner rummen när de inte används. Förinställt från fabrik Donen levereras med dimensionerade värden förinställda från fabrik vilket innebär att donet är injusterat och kan användas direkt efter montage. Enkelt & funktionellt Elinstallationen görs med en modularkabel för ett snabbt och felfritt montage. Samtliga don är dessutom utrustade med en sensormodul innehållande: Närvarogivare som minimerar luftflödet/sänker temperaturkravet då ingen vistas i rummet. Temperaturgivare som mäter rumstemperaturen. Funktionsindikator som indikerar donets funktion. Komplett & kommunicerbart Möjlighet till luftkvalitetsstyrning, belysningsstyrning, värme i sekvens, balans mellan till- och frånluft. Alla don är som standard förberedda för kommunikation med överordnat system via Modbus RTU kommunikation. Via överordnat system kan man tvångsstänga alla don och spjäll (brand-/nödfunktion) samt även utnyttja nattkyla. 3

4 Rummet 4 V Modbus Tillbehör kompletterar vid behov. Se lista nedan. Wise innebär minimal kabeldragning. För ett kontor med överluft till korridor behövs endast ett masterdon, exempelvis Adapt Sphere XXX-M tillsammans med Connect Adapt och en RJ45-kabel. Tillbehör/möjligheter 1. Adapt Exhaust XXX-S (frånluft) Till slavdonet ingår RJ45 kabel. Link Modbus, RJ1 kabel för Modbus RTU kommunikation 3. Detect Quality, CO givare, alt TUNE Temp, manuell börvärdesreglering av rumstemperatur 4. Actuator, radiatorställdon 5. Tune Adapt, handenhet för är- och börvärden Möjligheter: Överordnat styr och övervakningssystem (Modbus RTU) Belysningsstyrning via närvarosignal från donet (relä krävs) Att tänka på: Ett don i varje rum skall alltid väljas i masterutförande. Donen levereras alltid komplett med anslutningslåda och RJ45 kabel för inkoppling i Connect Adapt. Till- och frånluftsdon Fördelar Med Wise till- och frånluftsdon optimeras klimatet i rummet samtidigt som energiåtgången minimeras. På rumsnivå varieras luftflöde och kyleffekt utifrån närvaro och temperatur. Sensorerna (närvaro, temperatur och funktionskontroll) är integrerade och modularkabel RJ45 medföljer för snabb och felfri elinstallation. Med kompletterande tillbehör kan rummet styras helt efter dina behov, frånluft i balans, värme i sekvens, belysningsstyrning, CO och uppkoppling mot överordnat system via Modbus RTU. Dimensionering Välj don utifrån luftflöde eller kyleffekt. Använd snabbvalstabellen eller ett dimensioneringsdiagram. Vid ROT, väljs med fördel Adapt Colibri. Dels hanterar den höga tryckfall bättre, dels får du samma kastlängd oavsett tillgängligt tryck innan donet. Önskas långa kastlängder, välj don med aktiv spalt (exempelvis Adapt Sphere och Adapt Free). Önskas korta kastländer, välj don med aktivt spjäll (exempelvis Adapt Colibri). Till masterdonen ingår även kopplingsdosa Connect Adapt. Produkterna presenteras ingående på sid. 10 och 1 4

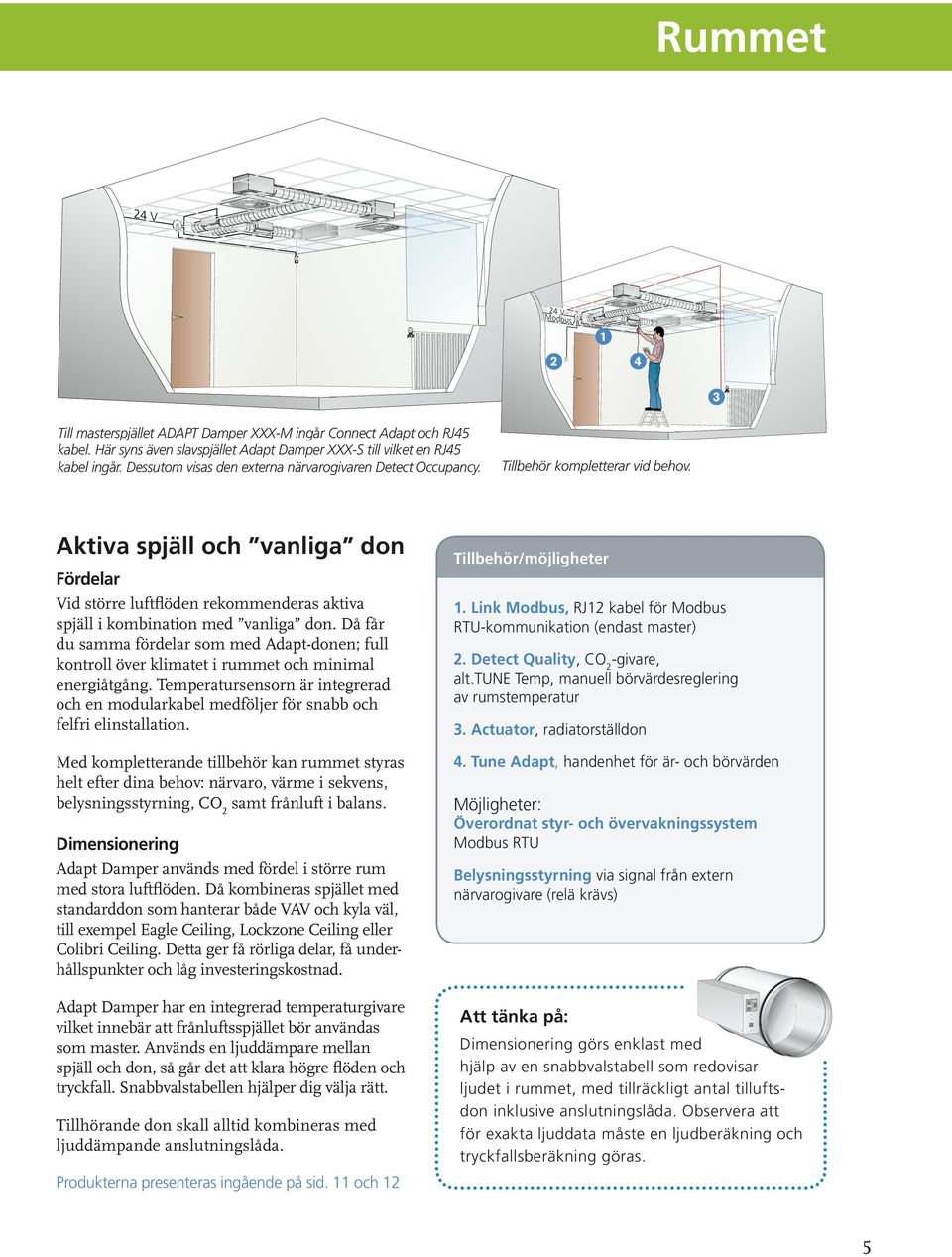

5 Rummet 4 V 4 V Modbus Till masterspjället ADAPT Damper XXX-M ingår Connect Adapt och RJ45 kabel. Här syns även slavspjället Adapt Damper XXX-S till vilket en RJ45 kabel ingår. Dessutom visas den externa närvarogivaren Detect Occupancy. Aktiva spjäll och vanliga don Fördelar Vid större luftflöden rekommenderas aktiva spjäll i kombination med vanliga don. Då får du samma fördelar som med Adapt-donen; full kontroll över klimatet i rummet och minimal energiåtgång. Temperatursensorn är integrerad och en modularkabel medföljer för snabb och felfri elinstallation. Med kompletterande tillbehör kan rummet styras helt efter dina behov: närvaro, värme i sekvens, belysningsstyrning, CO samt frånluft i balans. Dimensionering Adapt Damper används med fördel i större rum med stora luftflöden. Då kombineras spjället med standarddon som hanterar både VAV och kyla väl, till exempel Eagle Ceiling, Lockzone Ceiling eller Colibri Ceiling. Detta ger få rörliga delar, få underhållspunkter och låg investeringskostnad. Adapt Damper har en integrerad temperaturgivare vilket innebär att frånluftsspjället bör användas som master. Används en ljuddämpare mellan spjäll och don, så går det att klara högre flöden och tryckfall. Snabbvalstabellen hjälper dig välja rätt. Tillhörande don skall alltid kombineras med ljuddämpande anslutningslåda. Tillbehör kompletterar vid behov. Tillbehör/möjligheter 1. Link Modbus, RJ1 kabel för Modbus RTU-kommunikation (endast master). Detect Quality, CO-givare, alt.tune Temp, manuell börvärdesreglering av rumstemperatur 3. Actuator, radiatorställdon 4. Tune Adapt, handenhet för är- och börvärden Möjligheter: Överordnat styr- och övervakningssystem Modbus RTU Belysningsstyrning via signal från extern närvarogivare (relä krävs) Att tänka på: Dimensionering görs enklast med hjälp av en snabbvalstabell som redovisar ljudet i rummet, med tillräckligt antal tilluftsdon inklusive anslutningslåda. Observera att för exakta ljuddata måste en ljudberäkning och tryckfallsberäkning göras. Produkterna presenteras ingående på sid. 11 och 1 5

6 Zonen Fördelar Med Wise zonspjäll Control Damper hålls trycket konstant, oavsett min- eller maxflöde i zonen. Det ger dig möjlighet att komplettera med fler don utan att det påverkar de övriga donen. Resultatet är en tyst och stabil anläggning med låga tryckfall. Den vanligaste och enklaste lösningen är att tilluftsspjället slavstyr frånluftsspjällets luftflöde. Eventuellt konstant frånluftsflöde från toalettgrupp subtraheras i tilluftsspjället (offsetvärde). Önskas mer avancerade zonlösningar (addering och subtrahering av flöden) används Control Damper i kombination med Control Optimize (se sid. 14). Dimensionering Nybyggnation Zonens kanalsystem dimensioneras utifrån maxflöde. Zonspjäll bör dimensioneras utifrån en lufthastighet på 6-7 m/s vid maxflöde. Eventuellt måste man välja en dimension mindre för spjället för att klara av att mäta minimiluftflödena. Kontrollera zonspjällets (Control Damper) flödesområde noggrant. Placering av zonspjällets referenstryckgivare Detect Pressure skall göras /3 ut i zonen, med ett referensvärde; P s =40 Pa. Tilluftskanalen dimensioneras konventionellt med 1 Pa/m tryckfall. Då får du små tryckskillnader mellan första och sista donet i zonen. Om man skall ha ett frånluftsystem i balans på rumsnivå bör kanalsystemet dimensioneras utifrån 0,5 Pa/m tryckfall. Då undviker man höga tryck i början på zonen. Vid central frånluft måste separat kanal dras från schakt till toalettgrupper m.m. Redovisningen i bilderna bygger på en zonlängd av 40 meter. Önskas samma resultat för zoner längre än 40 meter skall dimensioneringstrycket per meter skalas ned med motsvarande faktor. Exempel: 50 meter lång zon. 40/50 = 0,8 x 1 Pa/m = > 0,8 Pa/m. ROT (Renovering Ombyggnad Tillbyggnad) Är kanalsystemet dimensionerat utifrån kanaltryckfall 1 Pa/m gäller naturligtvis ovanstående rekommendationer. En tryckfallsberäkning bör alltid göras för det befintliga kanalsystemet, då ser man hur kanaltrycket fördelar sig i zonen och tar hänsyn till detta vid val av don. Tryckgivarens placering skall även här ligga /3 ut i zonen. Dock kan man få justera det statiska referensvärdet efter rådande förutsättningar. 1 v = 6-7 m/s P t 45 Pa Fyrledarkabel Vad är en zon? -10 V 5 v = 6-7 m/s P t 50 Pa L 40 m /3 L P s = 40 Pa -10 V I ett litet system kan hela systemet i sig utgöra en zon, med aggregatet som håller trycket konstant. Större system delas upp i flera zoner, som jobbar helt oberoende av varandra. Varje zon styrs av ett zonspjäll med tillhörande tryckgivare. Beroende på om donen i zonen ökar eller minskar i flöde, så ställer zonspjället in sig så att alltid önskat tryck bibehålls. 5 Frånluftssystem 0,5 Pa/m tryckfall (maximalt luftflöde) 4 6

7 Zonen 3 v = 6-7 m/s Exempel på zonlösning P t 35 Pa L 40 m /3 L Frånluftssystem Central frånluft Toalettgrupp Konstant frånluft Tilluftsystem 1 Pa/m (maximalt luftflöde) Balans på zonnivå (rum med överluft och central frånluft) Tilluftsspjället kontrolleras utifrån ett konstant statiskt tryck och mäter samtidigt totalt tilluftsflöde i zonen samt slavstyr frånluften. Produkt: 1. Control Damper XXX Toalettgruppens flöde subtraheras (offset). Detect Pressure (Kablage mellan spjäll och tryckgivare ingår ej) 3. Slave Control XXX (Kablage mellan master och slav ingår ej) 4. Control Damper XXX Balans på rumsnivå Både tilluft och frånluftskanal kontrolleras utifrån ett konstant statiskt tryck. Produkt 1. Control Damper XXX. Detect Pressure (Kablage mellan spjäll och tryckgivare ingår ej) 5. Control Damper XXX 6. Detect Pressure (Kablage mellan spjäll och tryckgivare ingår ej) 46 P s = 40 Pa P t 5 Pa q=50 l/s P t =50 Pa Att tänka på Har man stora tryckskillnader mellan första och sista donen får man olika långa kastlängder med don som stryper via aktiv spalt. Välj då hellre ADAPT Colibri, med resultatet samma kastlängd oavsett tillgängligt tryck. Dessutom hanterar den höga tryck bättre. q=50 l/s P t =80 Pa 7

8 Systemet Aggregat Fördelar Vid val av ett Gold-aggregat ingår bland annat följande användbara funktioner som standard: Filterövervakning (anpassad till flödet, perfekt för variabla luftflöden). Nollpunktskalibrering (sker alltid då fläktarna är stoppade mer än 3 minuter). Carry over Control (renblåsning oavsett flöde). Inbyggd Webserver (dynamisk flödesbild). Kommunikation mot överordnade system. Loggningsfunktion, avläsning SFP, flöde, temperatur, mm. Väl utbyggd larmhantering. Systemlösning Produkt Gold enl. spec. ProUnit Funktionsbeskrivning: Konstant tryckreglering tilluft Konstant tryckreglering frånluft Tilluftstemperatur-reglering Utetemperaturkompenserad tilluftstemperatur Kylåtervinning värmeväxlare Kraftmatning Kommunikation Möjligheter: Control Optimize Modbus kommunikation mellan zonspjäll, Control Optimize och aggregatet. (Kablage ingår ej) Att tänka på: Huruvida värmebatteri behövs eller inte, beror på byggnadsförutsättningar samt geografiskt läge och måste avgöras från fall till fall. Fördelen med ett behovsstyrt ventilationssystem är att det sällan eller aldrig är maximalt flödesbehov i hela systemet samtidigt. Därför finns möjligheten att i större system räkna med en samtidighetsfaktor (70-90%) vid dimensionering av aggregat och stamkanaler. Vid decentraliserad ventilation bör dock aggregatet dimensioneras utifrån maximalt luftflöde. Välj en kylmaskin som kan hantera variabla luftflöden; steglös kyla rekommenderas. Kombineras Wise med ett Gold-aggregat kan man med fördel använda sig av styrfunktioner som konstant tilluftstemperatur och sommarnattkyla. Dimensionering av aggregat Decentraliserat aggregat: 100% av maximalt flöde. Centralt aggregat: 70-90% av maximalt flöde. Rekommenderade styrfunktioner Fläktreglering konstant tryck. Konstant tilluftstemperatur (15 ). Kan vid behov kompletteras med kompensering för utetemperatur. Sommarnattkyla (kräver Modbus RTU-kommunikation ned till rumsnivå). Slavstyrning (endast vid decentraliserad ventilation och central frånluft). Ytterligare information om gränssnitt, protokoll och konfigurering finns på under Produkter/Aggregat/Enhetsaggregat Gold. 8

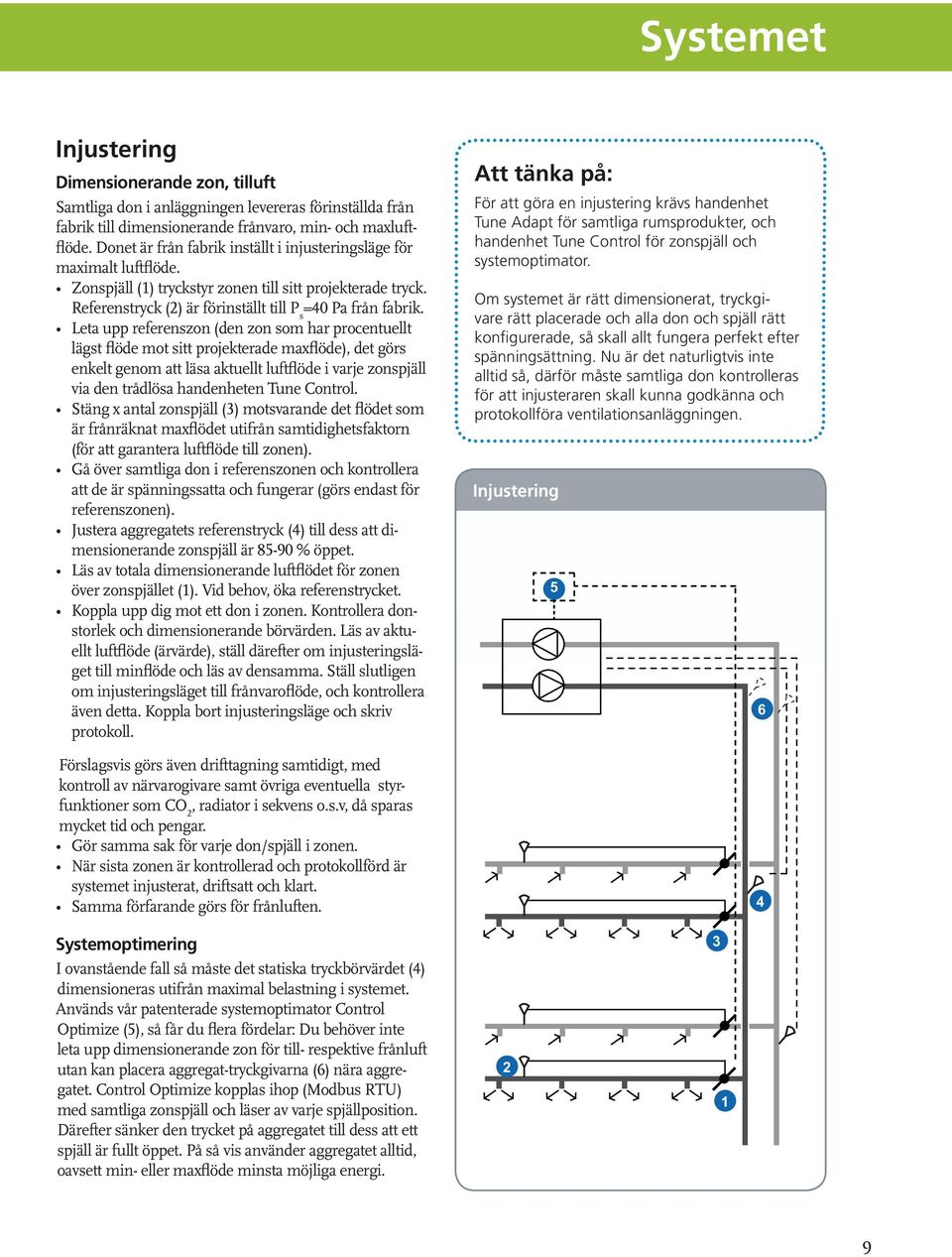

9 Systemet Injustering Dimensionerande zon, tilluft Samtliga don i anläggningen levereras förinställda från fabrik till dimensionerande frånvaro, min- och maxluftflöde. Donet är från fabrik inställt i injusteringsläge för maximalt luftflöde. Zonspjäll (1) tryckstyr zonen till sitt projekterade tryck. Referenstryck () är förinställt till P s =40 Pa från fabrik. Leta upp referenszon (den zon som har procentuellt lägst flöde mot sitt projekterade maxflöde), det görs enkelt genom att läsa aktuellt luftflöde i varje zonspjäll via den trådlösa handenheten Tune Control. Stäng x antal zonspjäll (3) motsvarande det flödet som är frånräknat maxflödet utifrån samtidighetsfaktorn (för att garantera luftflöde till zonen). Gå över samtliga don i referenszonen och kontrollera att de är spänningssatta och fungerar (görs endast för referenszonen). Justera aggregatets referenstryck (4) till dess att dimensionerande zonspjäll är % öppet. Läs av totala dimensionerande luftflödet för zonen över zonspjället (1). Vid behov, öka referenstrycket. Koppla upp dig mot ett don i zonen. Kontrollera donstorlek och dimensionerande börvärden. Läs av aktuellt luftflöde (ärvärde), ställ därefter om injusteringsläget till minflöde och läs av densamma. Ställ slutligen om injusteringsläget till frånvaroflöde, och kontrollera även detta. Koppla bort injusteringsläge och skriv protokoll. Förslagsvis görs även drifttagning samtidigt, med kontroll av närvarogivare samt övriga eventuella styrfunktioner som CO, radiator i sekvens o.s.v, då sparas mycket tid och pengar. Gör samma sak för varje don/spjäll i zonen. När sista zonen är kontrollerad och protokollförd är systemet injusterat, driftsatt och klart. Samma förfarande görs för frånluften. Att tänka på: För att göra en injustering krävs handenhet Tune Adapt för samtliga rumsprodukter, och handenhet Tune Control för zonspjäll och systemoptimator. Om systemet är rätt dimensionerat, tryckgivare rätt placerade och alla don och spjäll rätt konfigurerade, så skall allt fungera perfekt efter spänningsättning. Nu är det naturligtvis inte alltid så, därför måste samtliga don kontrolleras för att injusteraren skall kunna godkänna och protokollföra ventilationsanläggningen. Injustering Systemoptimering I ovanstående fall så måste det statiska tryckbörvärdet (4) dimensioneras utifrån maximal belastning i systemet. Används vår patenterade systemoptimator Control Optimize (5), så får du flera fördelar: Du behöver inte leta upp dimensionerande zon för till- respektive frånluft utan kan placera aggregat-tryckgivarna (6) nära aggregatet. Control Optimize kopplas ihop (Modbus RTU) med samtliga zonspjäll och läser av varje spjällposition. Därefter sänker den trycket på aggregatet till dess att ett spjäll är fullt öppet. På så vis använder aggregatet alltid, oavsett min- eller maxflöde minsta möjliga energi. -10V Modbus 3 1 9

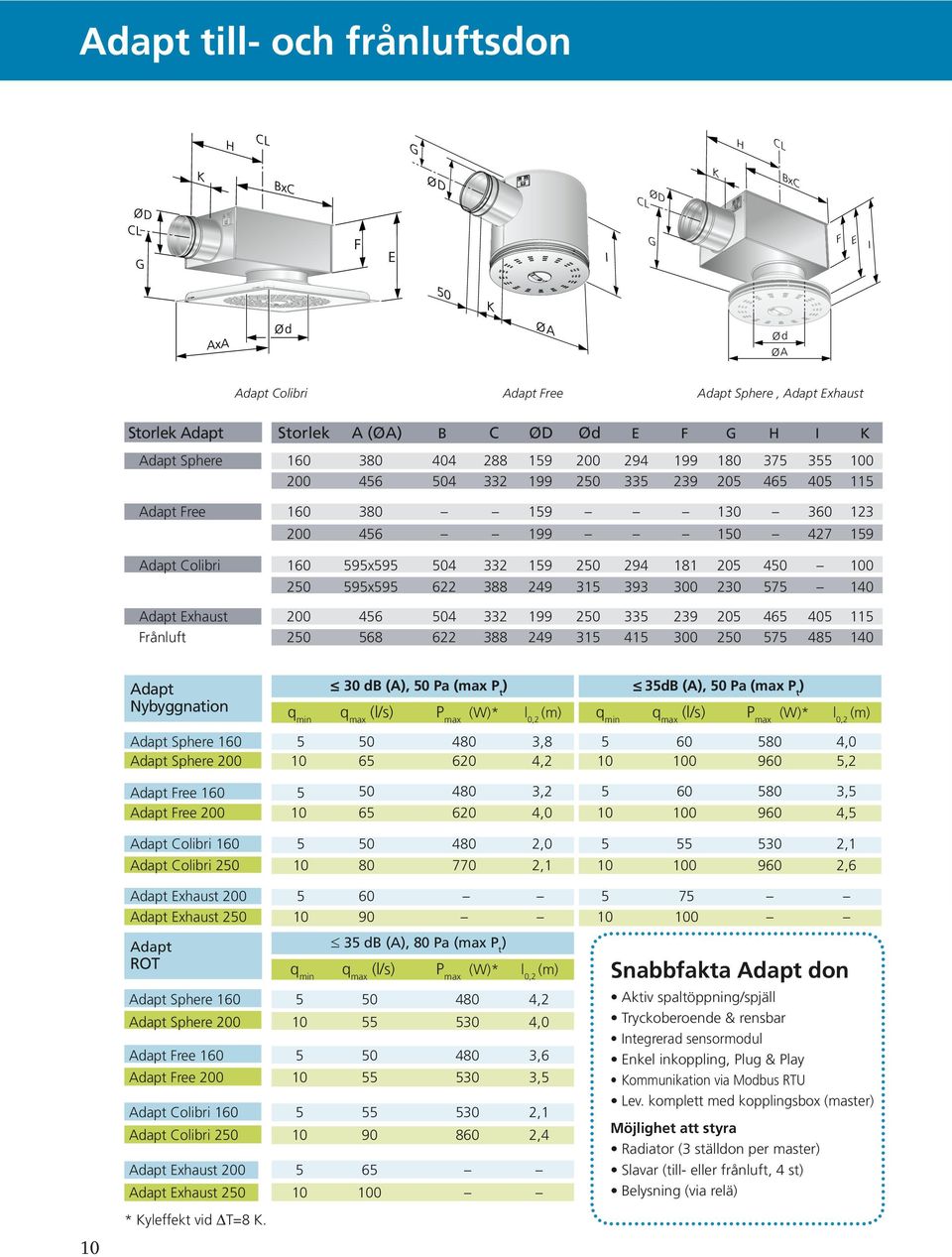

10 Adapt till- och frånluftsdon H CL K BxC CL ØD F E G F E I Ød ØA Adapt Colibri Adapt Free Adapt Sphere, Adapt Exhaust Storlek Adapt Storlek A (ØA) B C ØD Ød E F G H I K Adapt Sphere Adapt Free Adapt Colibri x x Adapt Exhaust Frånluft Adapt Nybyggnation 30 db (A), 50 Pa (max P t ) 35dB (A), 50 Pa (max P t ) q min q max (l/s) P max (W)* l 0, (m) q min q max (l/s) P max (W)* l 0, (m) Adapt Sphere , ,0 Adapt Sphere , , Adapt Free , ,5 Adapt Free , ,5 Adapt Colibri , ,1 Adapt Colibri , ,6 Adapt Exhaust Adapt Exhaust Adapt ROT 35 db (A), 80 Pa (max P t ) q min q max (l/s) P max (W)* l 0, (m) Snabbfakta Adapt don Adapt Sphere , Adapt Sphere ,0 Adapt Free ,6 Adapt Free ,5 Adapt Colibri ,1 Adapt Colibri ,4 Adapt Exhaust Adapt Exhaust Aktiv spaltöppning/spjäll Tryckoberoende & rensbar Integrerad sensormodul Enkel inkoppling, Plug & Play Kommunikation via Modbus RTU Lev. komplett med kopplingsbox (master) Möjlighet att styra Radiator (3 ställdon per master) Slavar (till- eller frånluft, 4 st) Belysning (via relä) * Kyleffekt vid T=8 K. 10

11 Adapt damper 5 5 Snabbfakta v = 6-7 m/s Adapt Damper Variabelflödesspjäll Tryckoberoende Integrerad temperaturgivare Kommunikation via Modbus RTU Levereras komplett med kopplingsbox (master) Paketlösning för energibesparing i skolor School Wise Enkel inkoppling, Plug and Play Monteras xød efter böj eller T-stycke. Möjlighet att styra Radiator (3 ställdon per master) Slavar (till- eller frånluft, 4 st) Belysning (utnyttjar extern närvarosensor) P s = 40 Pa Swegon School Wise allt som behövs i ett klokt paket Storlek A C ØD E F G L 40 m st Adapt Damper Ø315, Förinställda l/s st Link Adapt L= 5 meter P Detect t 35 Pa Occupancy 1 st Link Occupancy L=10 m till Detect Occupancy Connect Adapt Storlek Adapt Damper /3 L Produkt utan ljuddämpare q (l/s) Kyleffekt (W) ( T 8 K) db (A) nom* min nom 1 Pa/m min nom 1 Pa/m 50 Pa (P t ) 80 Pa (P t ) Adapt Damper Adapt Damper P Adapt Damper s = 40 Pa Adapt Damper Adapt Damper Adapt Damper *db-värden (A) är ungefärliga P t och 5 Pa bygger på ett eller flera takdon med isolerad anslutningslåda i ett normaldämpat rum. Storlek på rum baseras på ett luftflöde av c:a 4-6 l/s m alt W/m. OBS! Ljuddatan redovisar endast riktvärden. Ljudberäkning rekommenderas för exakt ljuddata. Produkt med ljuddämpare q (l/s) Kyleffekt (W) ( T 8 K) db (A) nom* min nom 1 Pa/m min nom 1 Pa/m 50 Pa (P t ) 80 Pa (P t ) Adapt Damper Adapt Damper Adapt Damper Adapt Damper Adapt Damper Adapt Damper *db-värden (A) är ungefärliga och bygger på ett eller flera takdon med isolerad anslutningslåda i ett normaldämpat rum. Beräkningarna är gjorda med en ljuddämpare CLA L=500 efter spjäll. Storlek på rum baseras på ett luftflöde av c:a 8 l/s m, alternativt 80 W/m. OBS! Ljuddata redovisar endast riktvärden. Ljudberäkning rekommenderas för exakt ljuddata. 11

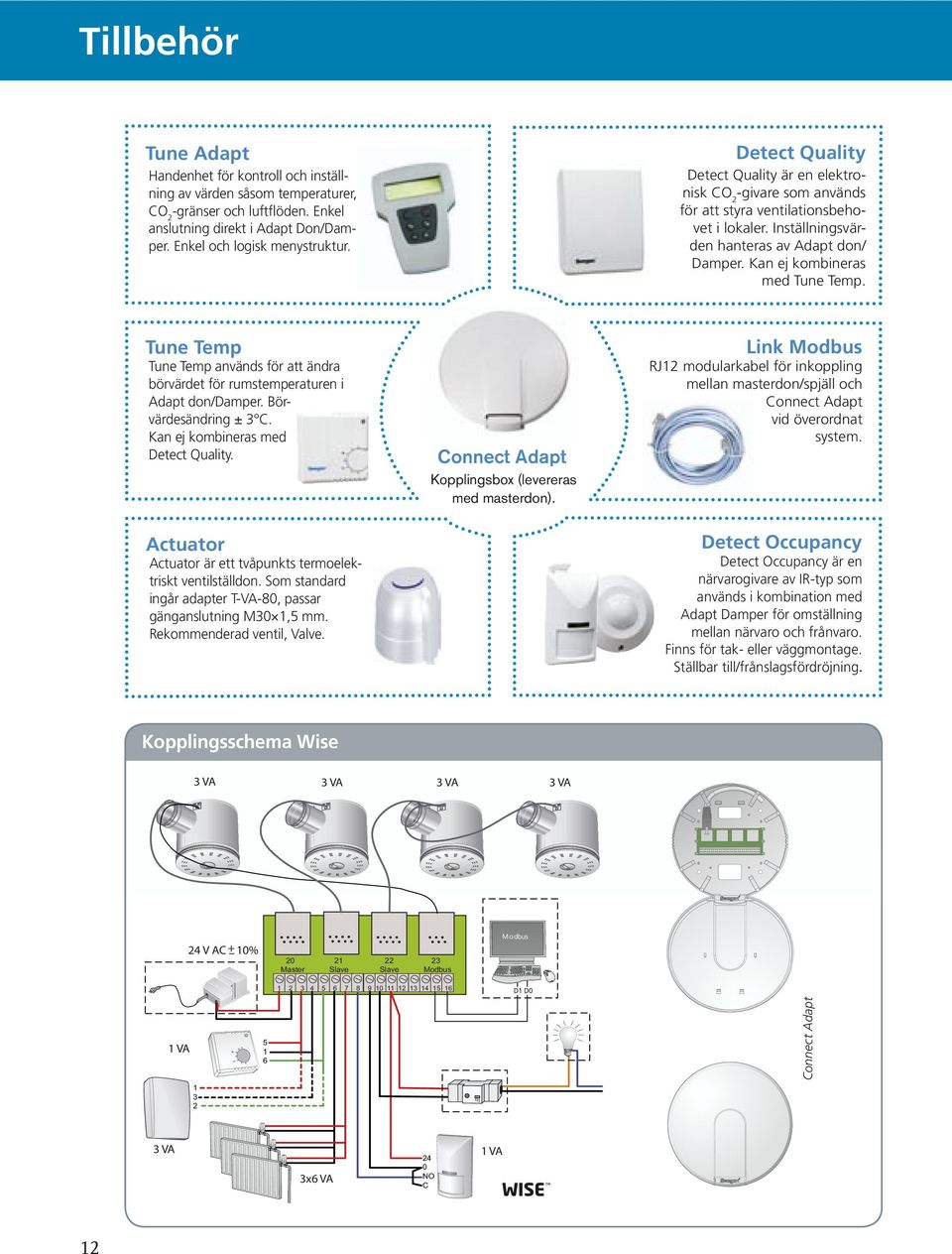

12 Tillbehör Tune Adapt Handenhet för kontroll och inställning av värden såsom temperaturer, CO -gränser och luftflöden. Enkel anslutning direkt i Adapt Don/Damper. Enkel och logisk menystruktur. Detect Quality Detect Quality är en elektronisk CO -givare som används för att styra ventilationsbehovet i lokaler. Inställningsvärden hanteras av Adapt don/ Damper. Kan ej kombineras med Tune Temp. Tune Temp Tune Temp används för att ändra börvärdet för rumstemperaturen i Adapt don/damper. Börvärdesändring ± 3 C. Kan ej kombineras med Detect Quality. Actuator Actuator är ett tvåpunkts termoelektriskt ventilställdon. Som standard ingår adapter T-VA-80, passar gänganslutning M30 1,5 mm. Rekommenderad ventil, Valve. Connect Adapt Kopplingsbox (levereras med masterdon). Link Modbus RJ1 modularkabel för inkoppling mellan masterdon/spjäll och Connect Adapt vid överordnat system. Detect Occupancy Detect Occupancy är en närvarogivare av IR-typ som används i kombination med Adapt Damper för omställning mellan närvaro och frånvaro. Finns för tak- eller väggmontage. Ställbar till/frånslagsfördröjning. Kopplingsschema Wise 3 VA 3 VA 3 VA 3 VA 4 V AC + 10% 0 Master 1 Slave Slave 3 Modbus VA Connect Adapt 3 VA 3x6 VA 4 0 NO C 1 VA 1

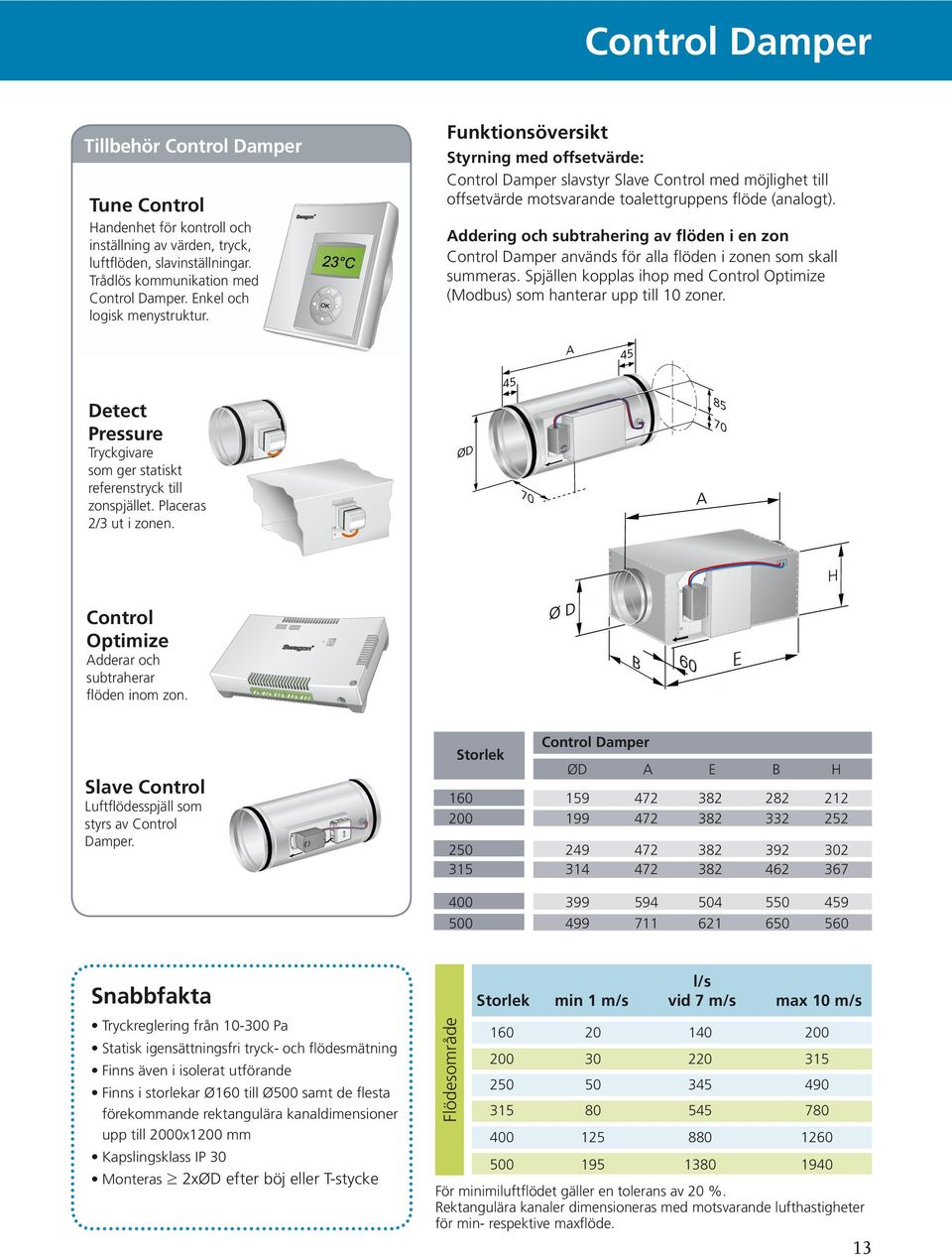

13 Control Damper Tillbehör Control Damper Tune Control Handenhet för kontroll och inställning av värden, tryck, luftflöden, slavinställningar. Trådlös kommunikation med Control Damper. Enkel och logisk menystruktur. Funktionsöversikt Styrning med offsetvärde: Control Damper slavstyr Slave Control med möjlighet till offsetvärde motsvarande toalettgruppens flöde (analogt). Addering och subtrahering av flöden i en zon Control Damper används för alla flöden i zonen som skall summeras. Spjällen kopplas ihop med Control Optimize (Modbus) som hanterar upp till 10 zoner. Detect Pressure Tryckgivare som ger statiskt referenstryck till zonspjället. Placeras /3 ut i zonen. H Control Optimize Adderar och subtraherar flöden inom zon. 60 E Slave Control Luftflödesspjäll som styrs av Control Damper. Storlek Control Damper ØD A E B H Snabbfakta Tryckreglering från Pa Statisk igensättningsfri tryck- och flödesmätning Finns även i isolerat utförande Finns i storlekar Ø160 till Ø500 samt de flesta förekommande rektangulära kanaldimensioner upp till 000x100 mm Kapslingsklass IP 30 Monteras xød efter böj eller T-stycke Flödesområde l/s Storlek min 1 m/s vid 7 m/s max 10 m/s För minimiluftflödet gäller en tolerans av 0 %. Rektangulära kanaler dimensioneras med motsvarande lufthastigheter för min- respektive maxflöde. 13

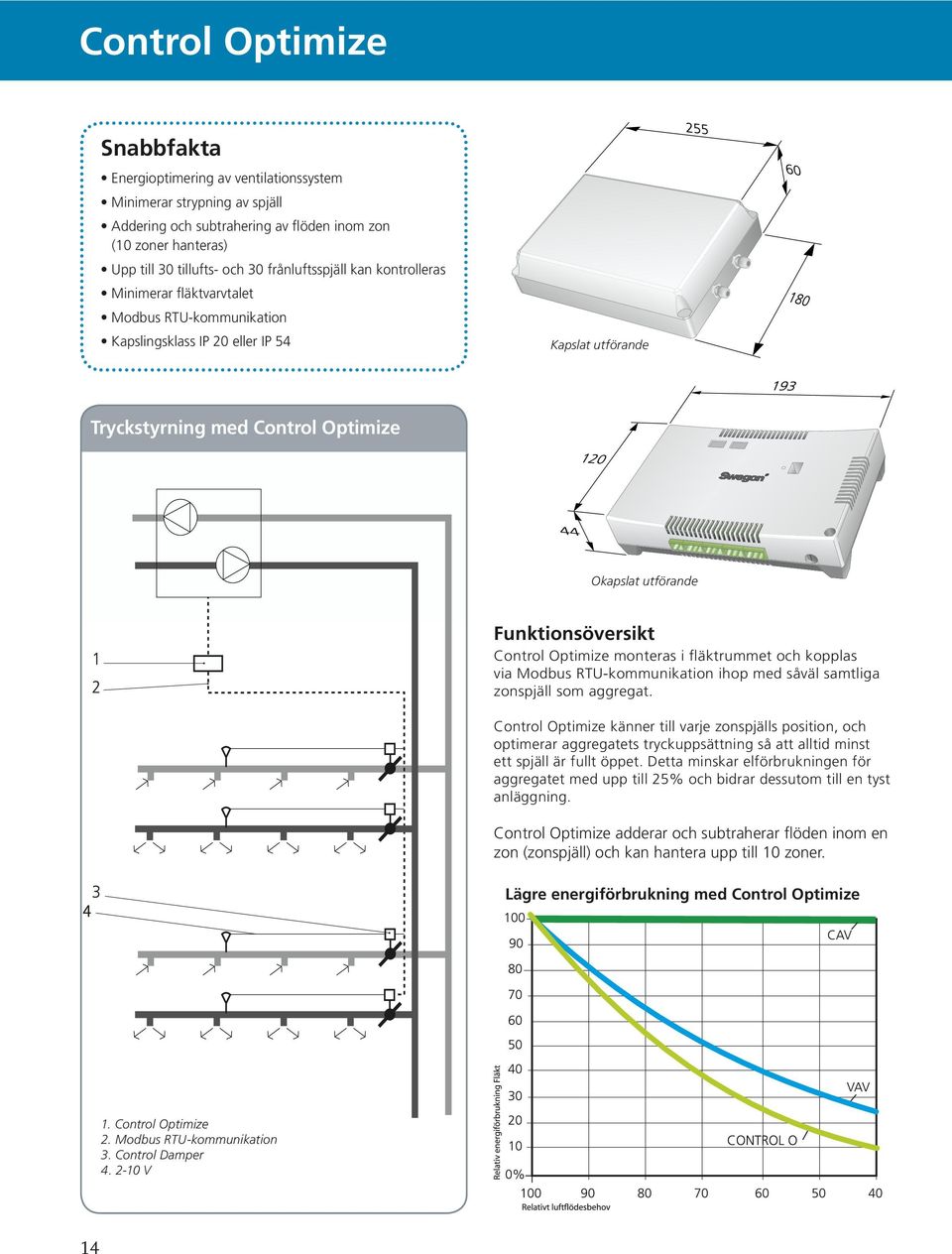

14 Control Optimize Snabbfakta Energioptimering av ventilationssystem Minimerar strypning av spjäll Addering och subtrahering av flöden inom zon (10 zoner hanteras) Upp till 30 tillufts- och 30 frånluftsspjäll kan kontrolleras Minimerar fläktvarvtalet Modbus RTU-kommunikation Kapslingsklass IP 0 eller IP 54 Kapslat utförande Tryckstyrning med Control Optimize Okapslat utförande Funktionsöversikt Control Optimize monteras i fläktrummet och kopplas via Modbus RTU-kommunikation ihop med såväl samtliga zonspjäll som aggregat. Control Optimize känner till varje zonspjälls position, och optimerar aggregatets tryckuppsättning så att alltid minst ett spjäll är fullt öppet. Detta minskar elförbrukningen för aggregatet med upp till 5% och bidrar dessutom till en tyst anläggning. Control Optimize adderar och subtraherar flöden inom en zon (zonspjäll) och kan hantera upp till 10 zoner. Lägre energiförbrukning med Control Optimize 1. Control Optimize. Modbus RTU-kommunikation 3. Control Damper V 14

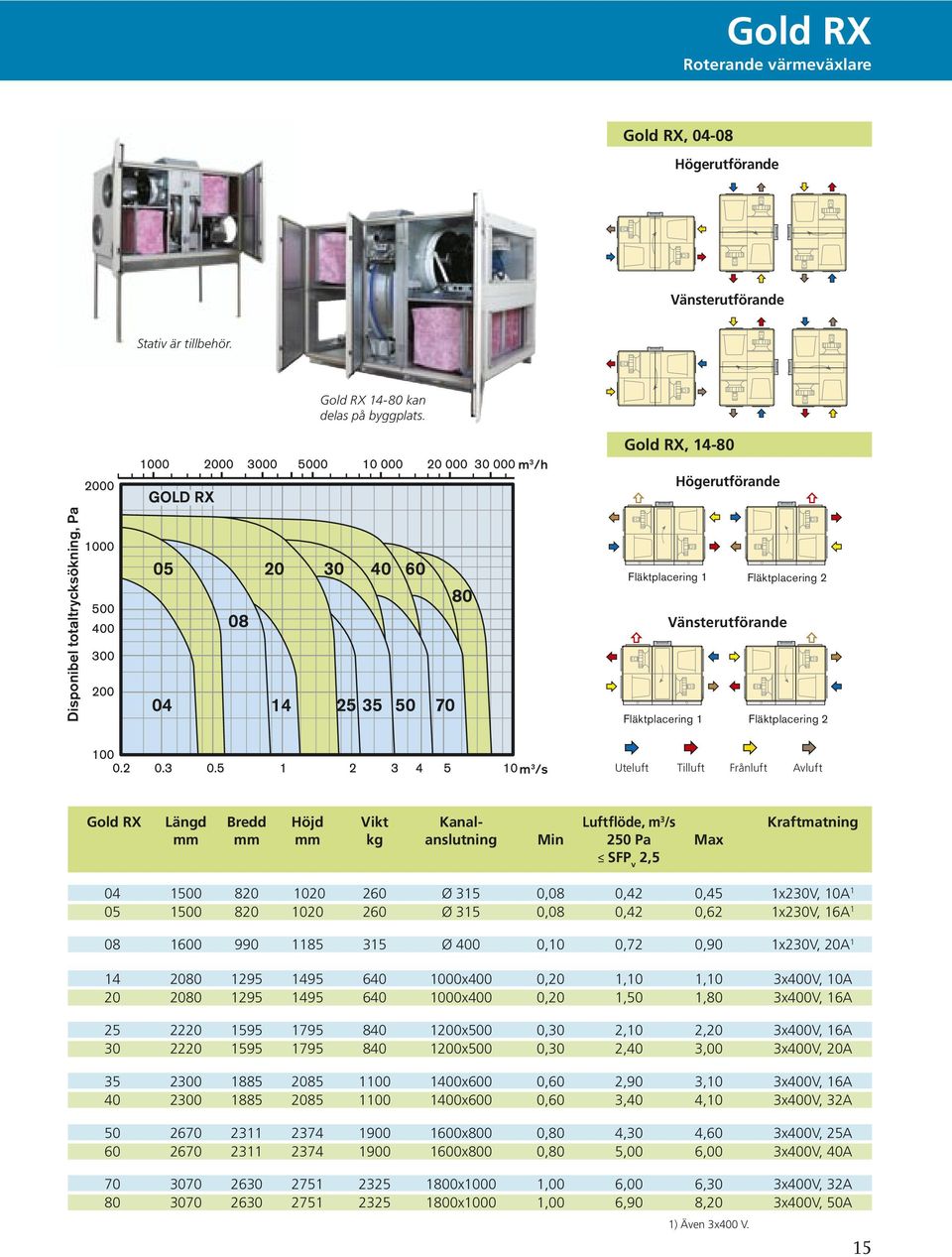

15 Gold RX Roterande värmeväxlare Gold RX, Högerutförande Vänsterutförande Stativ är tillbehör. Gold RX kan delas på byggplats. m 3 /h Gold RX, Högerutförande Disponibel totaltrycksökning, Pa Fläktplacering 1 Fläktplacering Vänsterutförande Fläktplacering 1 Fläktplacering m 3 /s Uteluft Tilluft Frånluft Avluft Gold RX Längd Bredd Höjd Vikt Kanal- Luftflöde, m 3 /s Kraftmatning mm mm mm kg anslutning Min 50 Pa Max SFP v, Ø 315 0,08 0,4 0,45 1x30V, 10A Ø 315 0,08 0,4 0,6 1x30V, 16A Ø 400 0,10 0,7 0,90 1x30V, 0A x400 0,0 1,10 1,10 3x400V, 10A x400 0,0 1,50 1,80 3x400V, 16A x500 0,30,10,0 3x400V, 16A x500 0,30,40 3,00 3x400V, 0A x600 0,60,90 3,10 3x400V, 16A x600 0,60 3,40 4,10 3x400V, 3A x800 0,80 4,30 4,60 3x400V, 5A x800 0,80 5,00 6,00 3x400V, 40A x1000 1,00 6,00 6,30 3x400V, 3A x1000 1,00 6,90 8,0 3x400V, 50A 1) Även 3x400 V. 15
