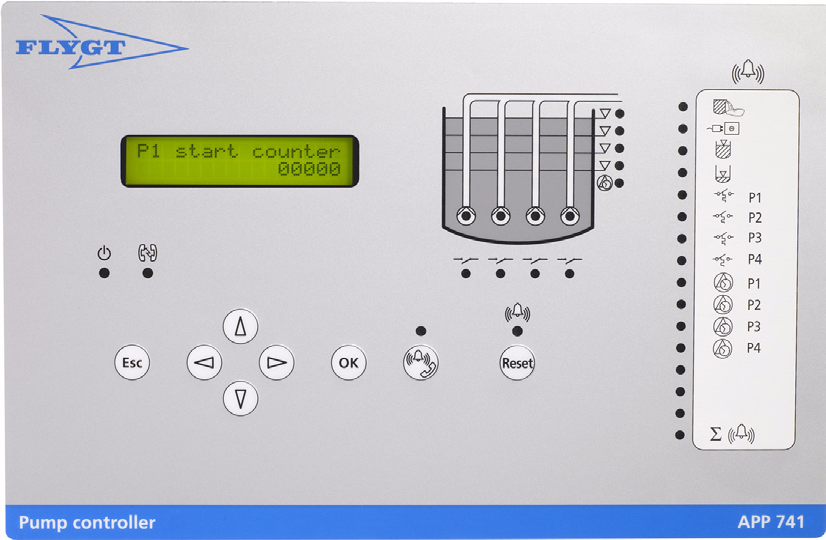

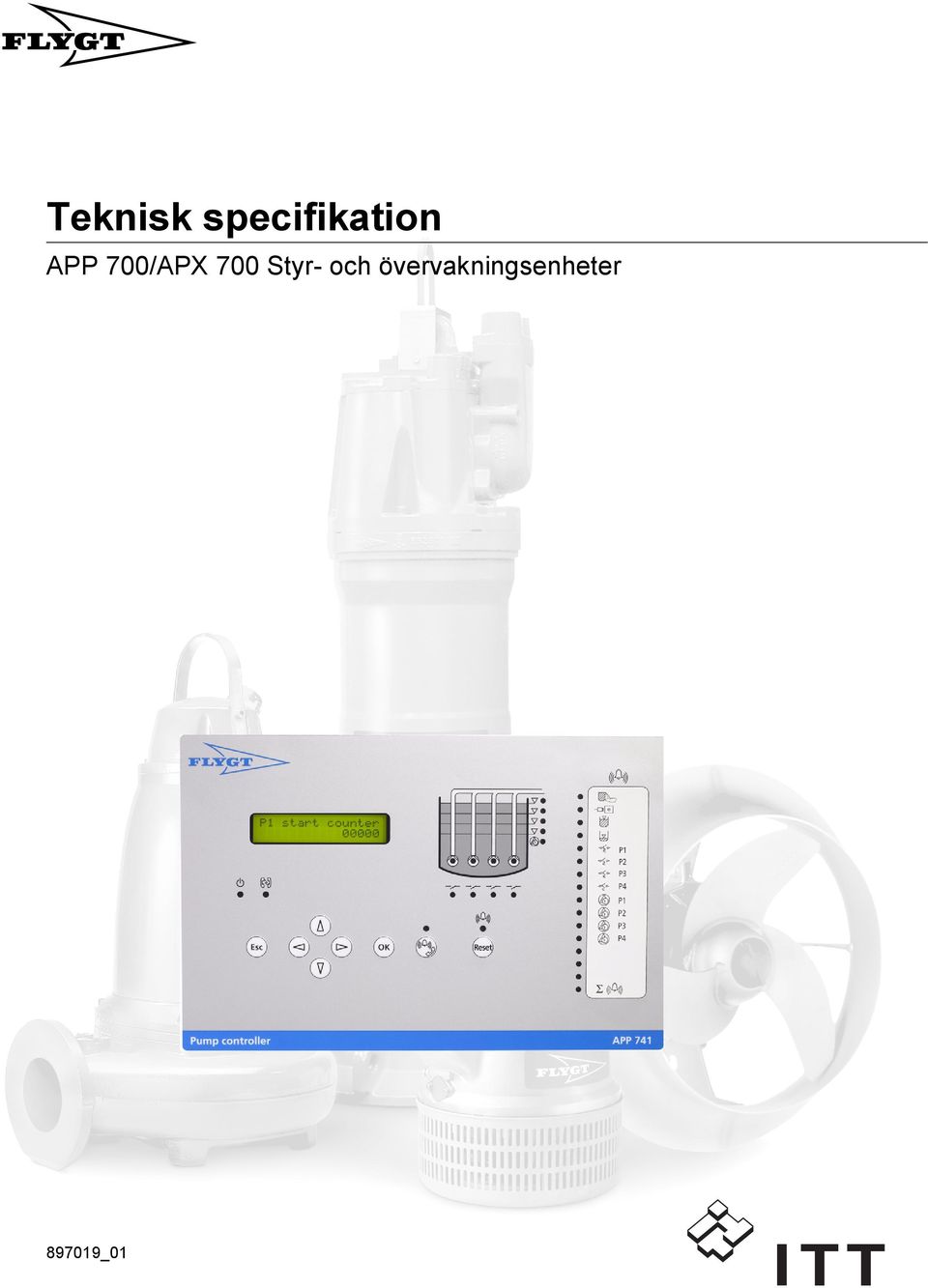

1 Teknisk specifikation APP 700/APX 700 Styr- och övervakningsenheter 97019_01

2

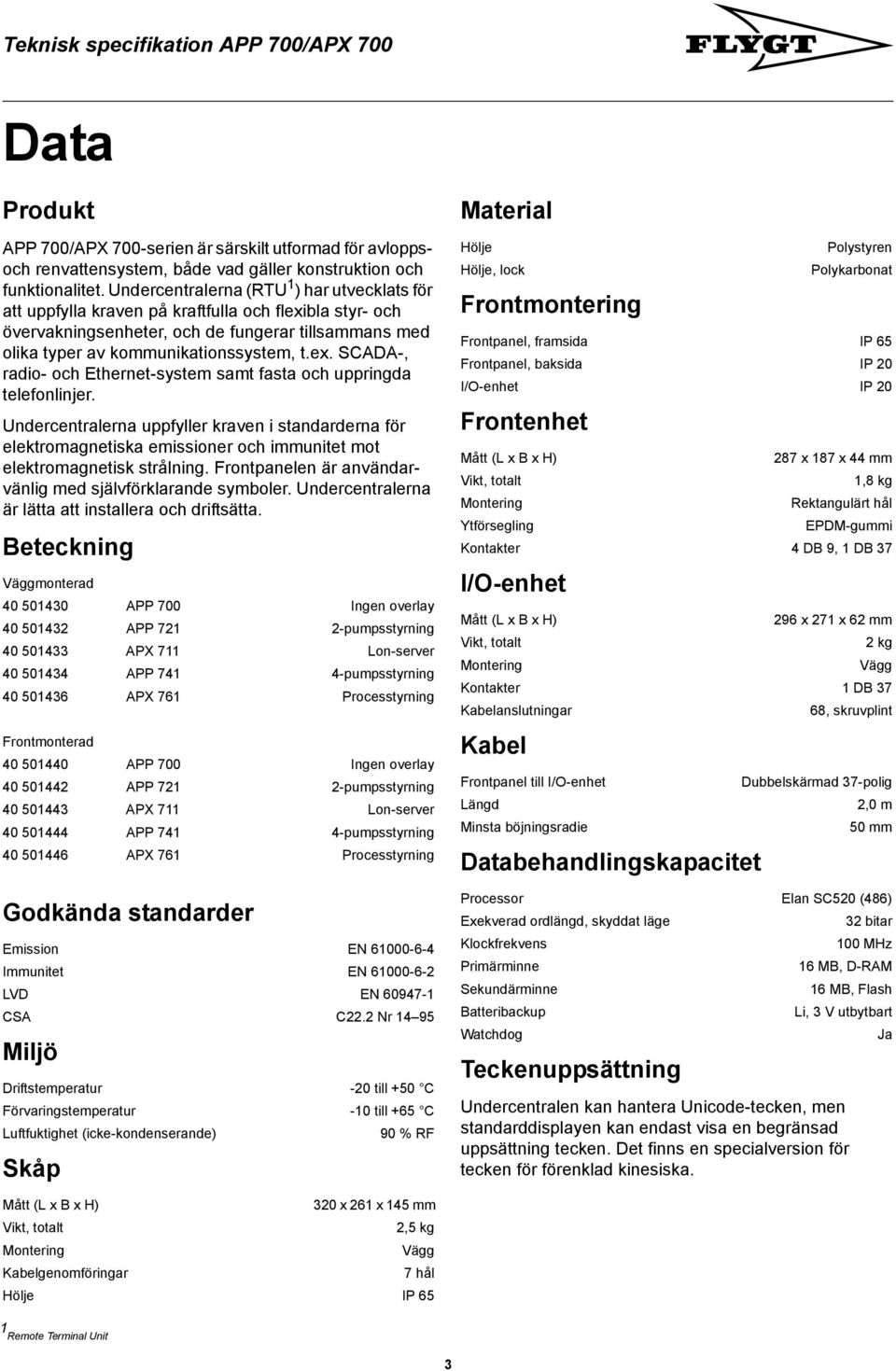

3 Data Produkt APP 700/APX 700-serien är särskilt utformad för avloppsoch renvattensystem, både vad gäller konstruktion och funktionalitet. Undercentralerna (RTU 1 ) har utvecklats för att uppfylla kraven på kraftfulla och flexibla styr- och övervakningsenheter, och de fungerar tillsammans med olika typer av kommunikationssystem, t.ex. SCADA-, radio- och Ethernet-system samt fasta och uppringda telefonlinjer. Undercentralerna uppfyller kraven i standarderna för elektromagnetiska emissioner och immunitet mot elektromagnetisk strålning. Frontpanelen är användarvänlig med självförklarande symboler. Undercentralerna är lätta att installera och driftsätta. Beteckning Väggmonterad APP 700 Ingen overlay APP pumpsstyrning APX 711 Lon-server APP 71 -pumpsstyrning APX 761 Processtyrning Frontmonterad APP 700 Ingen overlay APP pumpsstyrning APX 711 Lon-server APP 71 -pumpsstyrning 0 50 APX 761 Processtyrning Godkända standarder Emission EN Immunitet EN LVD EN CSA C22.2 Nr 1 95 Miljö Driftstemperatur -20 till +50 C Förvaringstemperatur -10 till +65 C Luftfuktighet (icke-kondenserande) 90 % RF Skåp Material Hölje Hölje, lock Frontmontering Polystyren Polykarbonat Frontpanel, framsida IP 65 Frontpanel, baksida IP 20 I/O-enhet IP 20 Frontenhet Mått (L x B x H) 27 x 17 x mm Vikt, totalt 1, kg Montering Rektangulärt hål Ytförsegling EPDM-gummi Kontakter DB 9, 1 DB 37 I/O-enhet Mått (L x B x H) 296 x 271 x 62 mm Vikt, totalt 2 kg Montering Vägg Kontakter 1 DB 37 Kabelanslutningar 6, skruvplint Kabel Frontpanel till I/O-enhet Längd Minsta böjningsradie Databehandlingskapacitet Dubbelskärmad 37-polig 2,0 m 50 mm Processor Elan SC520 (6) Exekverad ordlängd, skyddat läge 32 bitar Klockfrekvens 100 MHz Primärminne MB, D-RAM Sekundärminne MB, Flash Batteribackup Li, 3 V utbytbart Watchdog Ja Teckenuppsättning Undercentralen kan hantera Unicode-tecken, men standarddisplayen kan endast visa en begränsad uppsättning tecken. Det finns en specialversion för tecken för förenklad kinesiska. Mått (L x B x H) 320 x 261 x 15 mm Vikt, totalt 2,5 kg Montering Vägg Kabelgenomföringar 7 hål Hölje IP 65 1 Remote Terminal Unit 3

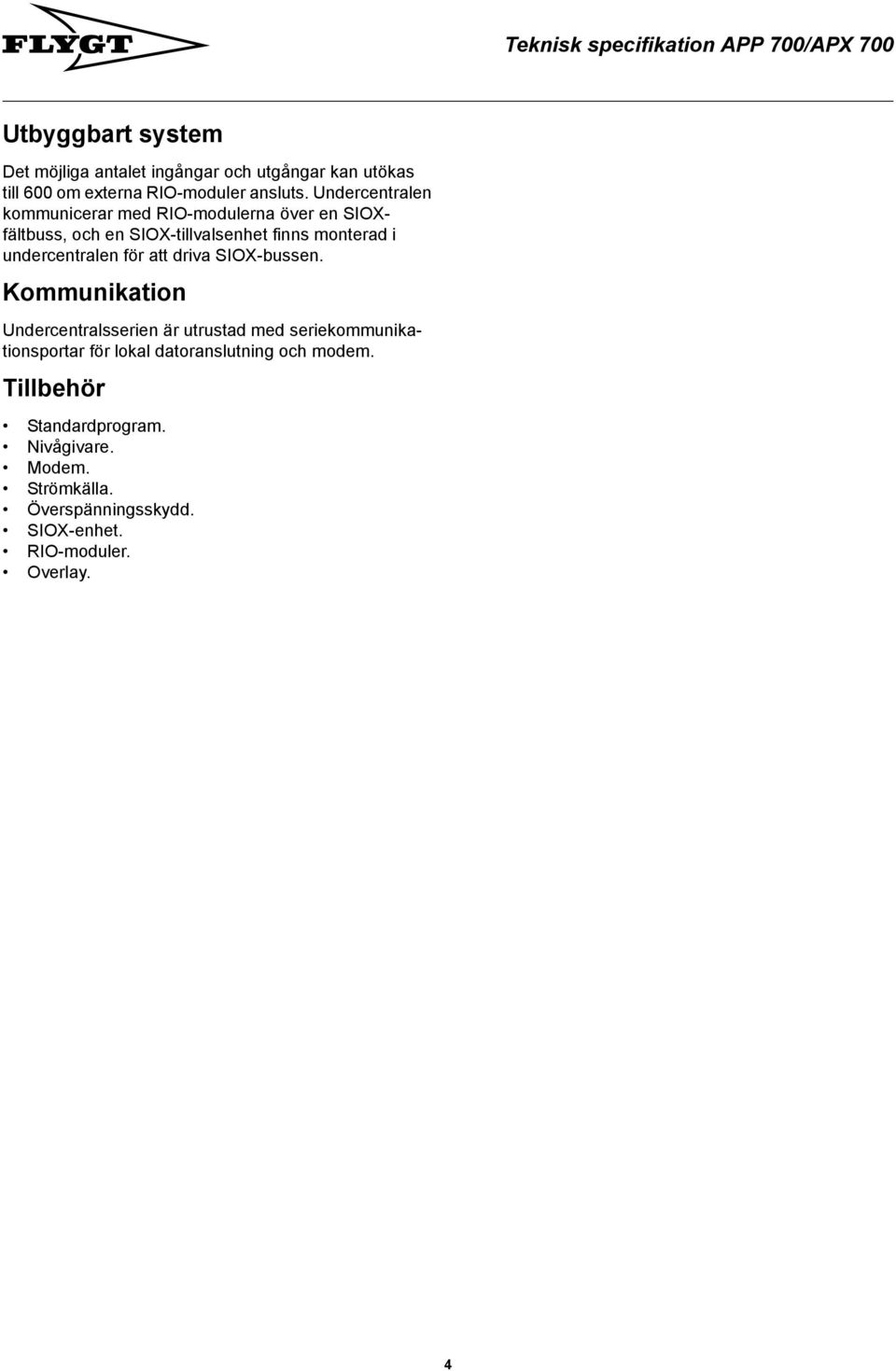

4 Utbyggbart system Det möjliga antalet ingångar och utgångar kan utökas till 600 om externa RIO-moduler ansluts. Undercentralen kommunicerar med RIO-modulerna över en SIOXfältbuss, och en SIOX-tillvalsenhet finns monterad i undercentralen för att driva SIOX-bussen. Kommunikation Undercentralsserien är utrustad med seriekommunikationsportar för lokal datoranslutning och modem. Tillbehör Standardprogram. Nivågivare. Modem. Strömkälla. Överspänningsskydd. SIOX-enhet. RIO-moduler. Overlay.

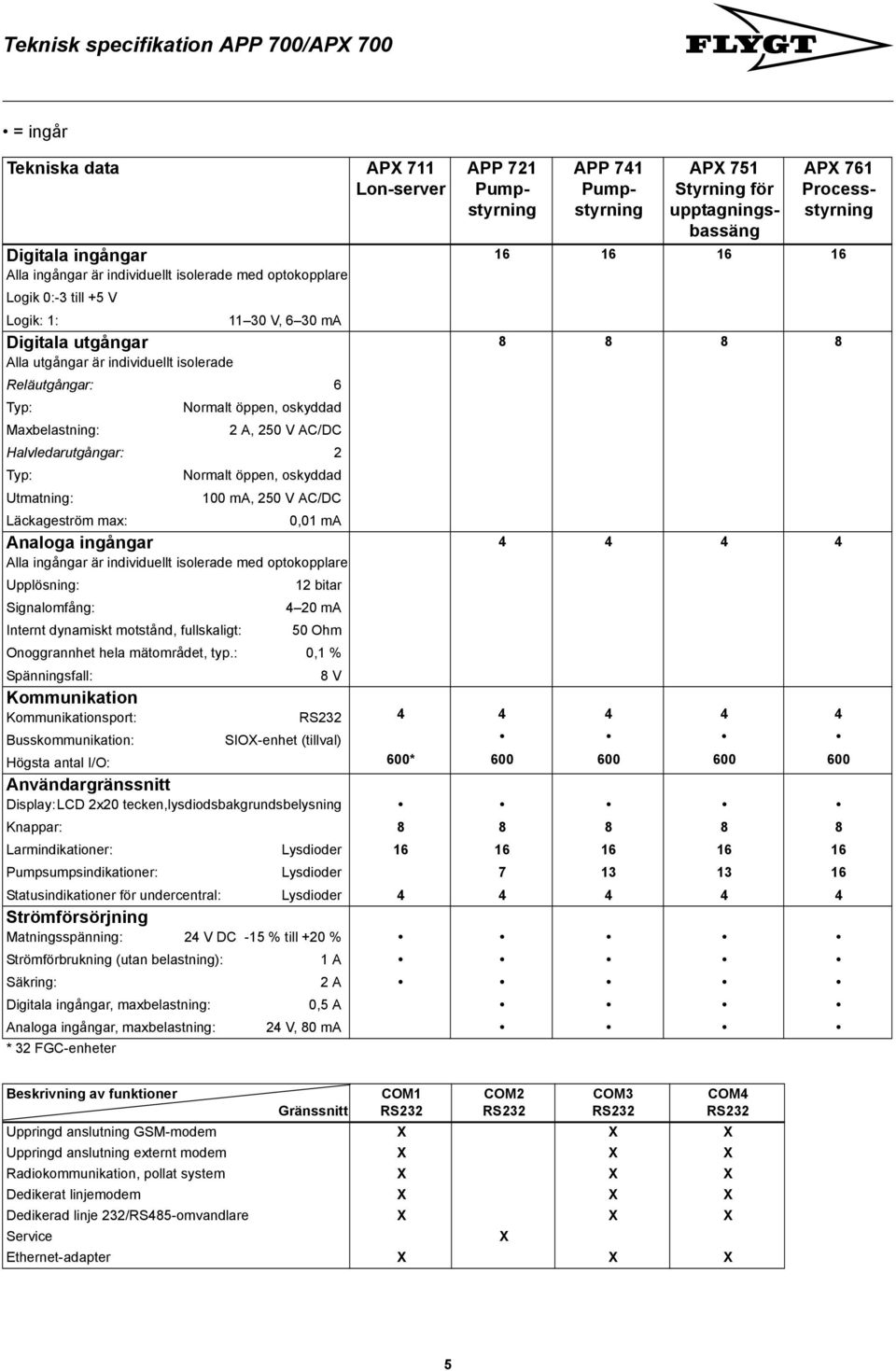

5 = ingår Tekniska data APX 711 Lon-server Digitala ingångar Alla ingångar är individuellt isolerade med optokopplare Logik 0:-3 till +5 V Logik: 1: V, 6 30 ma Digitala utgångar Alla utgångar är individuellt isolerade Reläutgångar: 6 Typ: Normalt öppen, oskyddad Maxbelastning: 2 A, 250 V AC/DC Halvledarutgångar: 2 Typ: Normalt öppen, oskyddad Utmatning: 100 ma, 250 V AC/DC Läckageström max: 0,01 ma Analoga ingångar Alla ingångar är individuellt isolerade med optokopplare Upplösning: 12 bitar Signalomfång: 20 ma Internt dynamiskt motstånd, fullskaligt: 50 Ohm Onoggrannhet hela mätområdet, typ.: 0,1 % Spänningsfall: V Kommunikation Kommunikationsport: RS232 Busskommunikation: SIOX-enhet (tillval) Högsta antal I/O: Användargränssnitt Display:LCD 2x20 tecken,lysdiodsbakgrundsbelysning Knappar: Larmindikationer: Lysdioder Pumpsumpsindikationer: Lysdioder Statusindikationer för undercentral: Lysdioder Strömförsörjning Matningsspänning: 2 V DC -15 % till +20 % Strömförbrukning (utan belastning): 1 A Säkring: 2 A Digitala ingångar, maxbelastning: 0,5 A Analoga ingångar, maxbelastning: 2 V, 0 ma * 32 FGC-enheter 600* APP 721 Pumpstyrning APP 71 Pumpstyrning APX 751 Styrning för upptagningsbassäng APX 761 Processstyrning Beskrivning av funktioner COM1 COM2 COM3 COM Gränssnitt RS232 RS232 RS232 RS232 Uppringd anslutning GSM-modem X X X Uppringd anslutning externt modem X X X Radiokommunikation, pollat system X X X Dedikerat linjemodem X X X Dedikerad linje 232/RS5-omvandlare X X X Service X Ethernet-adapter X X X 5

6 Ritning och mått Anslutningsritning Logical 0 = -3 to +5V Voltage drop = V Relay outputs Semiconductor outputs Logical 1 = 11-30V, 6-30mA -20mA 2A 250V AC/DC 100mA 250V AC/DC DIGITAL INPUTS ANALOGUE INPUTS DIGITAL OUTPUTS

7 APP/APX frontmonterad I/O-enhet 296 1, APP/APX frontmonterad operatörspanel , ,5 APP/APX väggmonterat skåp 7

8 _01_SV_SE_TS_APP 700/APX Flygt AB Specifikationen kan ändras utan särskilt meddelande
