1 Styr och Regler Materiel Yttre Regler Materiel Verktyg Utveckling Styr och Regler Materiel STYRSYSTEM I30-PC ( Lars Christoffersson ) Under vecka 45 kommer version i30-spc 3.1 att släppas.

2 Nytt i version Nya trender och dynamik. Ingen Java behöver installeras när man kör ifrån en arbetsstation. Huvudmenyn integrerad i navigationsträd, detta minskar antal nivåer att klicka ner i. Dessutom behövs inga tillbakaknappar, man väljer meny från trädet.

3 Möjlighet att visa trend med punkter från olika sidor (man kan välja fritt från menyer och flödesbilder) Omstartsknapp på service sidan (-) användare kommer åt vissa funktioner i kontrollpanelen, så som användare och larmvidaresändning Dynamisk laddning av duc-träd (laddas först vid access) Översiktsbild för tidkanaler, här visas status för alla tidkanaler i anläggningen. Det finns även en länk till inställningssidan för resp. tidkanal.

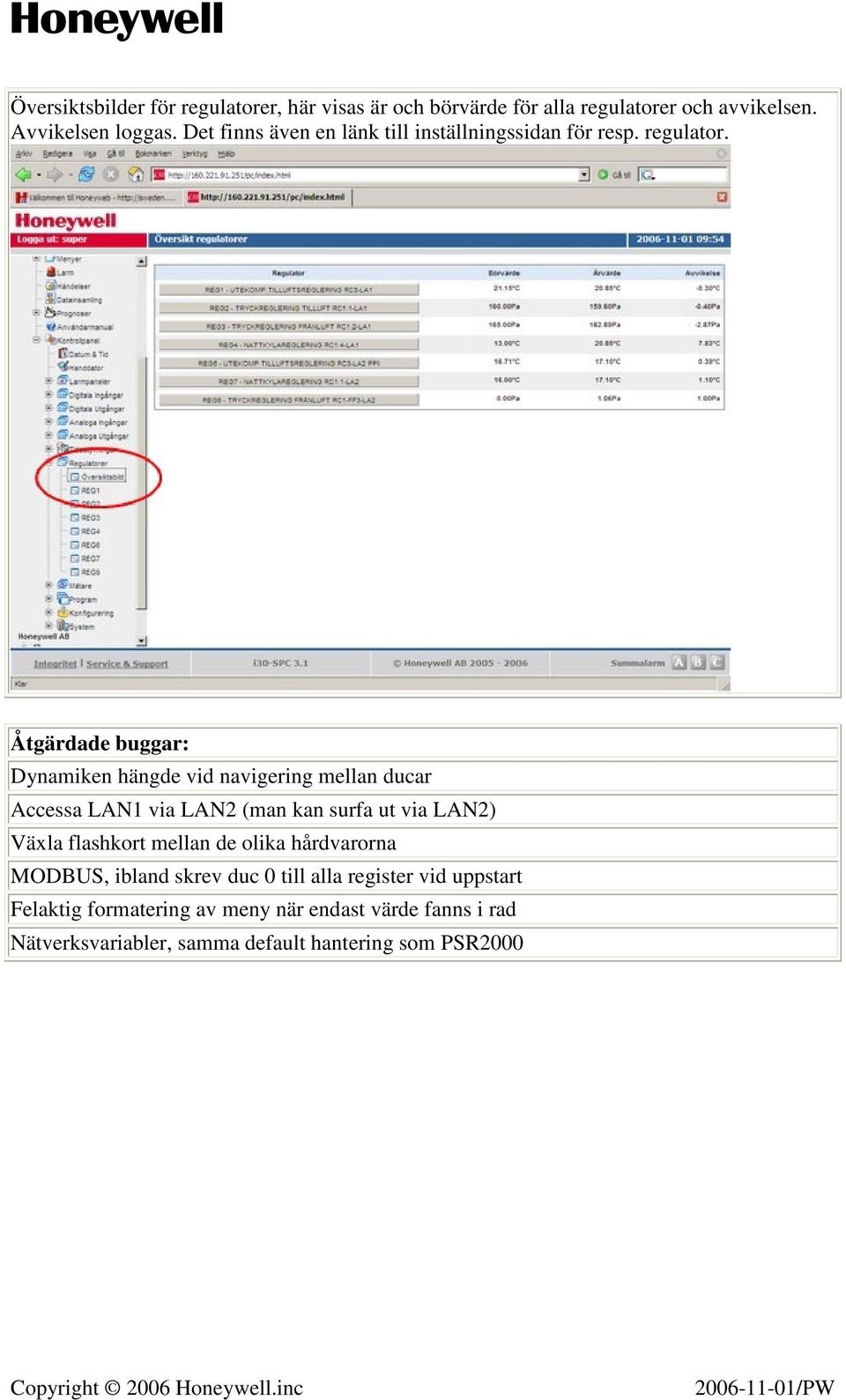

4 Översiktsbilder för regulatorer, här visas är och börvärde för alla regulatorer och avvikelsen. Avvikelsen loggas. Det finns även en länk till inställningssidan för resp. regulator. Åtgärdade buggar: Dynamiken hängde vid navigering mellan ducar Accessa LAN1 via LAN2 (man kan surfa ut via LAN2) Växla flashkort mellan de olika hårdvarorna MODBUS, ibland skrev duc 0 till alla register vid uppstart Felaktig formatering av meny när endast värde fanns i rad Nätverksvariabler, samma default hantering som PSR2000

5 Yttre Regler Materiel Tryckgivare Calectro typ PTH-3202 ( Per Wernersson ) I samband med att det högsta tryckområdet i PTH-3202 förändrades från till Pa, uppdaterades också watchdogen i tryckgivaren. Detta skedde från och med tillverkningsvecka 4 i år Tryckgivare tillverkade före vecka 4 i år saknade ett fullständigt internövervakningssystem. Detta innebar att om PTH-3202 utsattes för extremt mycket EMC så kunde utsignalen i undantagsfall låsas sig på ett fast värde. Uppdateringen av watchdogen som infördes vecka 4 i år ger ett fullständigt skydd mot låst utsignal och fungerar bland annat på detta sätt: Om utsignalen på grund av externa störningar inte uppdateras enligt ett fastställt schema så startas programmet i mikroprocessorn automatiskt om. Tack vare detta är problemet med låst utsignal löst. På den bifogade bilden finns 2st röda ringar som visar tryckområdet (0-2500Pa) samt tillverkningsvecka (i detta fallet vecka 26 år 2006). De fem siffrorna mellan vecka och år är ett batchnummer. Om någon har detta problem kontakt Per Wernersson via mail mailto:per.wernersson@honeywell.com

6 Datablad ( Per Wernersson ) Installationsdirektiven för våra apparatskåp är ändrade och kommer från och med 1 november skickas med alla apparatskåp från Borås elskåp. Direktiven finns även som datablad under styrsystem. TYP PRODUKT APPARATSKÅP TEKNISK DOKUMENTATION FÖR APPARATSKÅP MED PSR-2000 ELLER i30 ELINSTALLATIONSDIREKTIV DIREKTIV FÖR ELINSTALLATION AV APPARATSKÅP Med senaste Cadett Elsa uppdateringen kommer alla kablar med på AS beställningen till i30-pc och PSR Datablad på kablar hittar ni under apparatskåpsmaterial. TYP FABRIKAT PRODUKT SYSTEM LAGER PSR-K01A HONEYWELL AB KOMM.KABEL DHC-MOD1/PSR2000, I30-MOD1 JA PSR-K01B HONEYWELL AB KOMM.KABEL DHC-MOD1/PSR2000 JA PSR-K15 HONEYWELL AB KOMM.KABEL MOD7/TCP-MOD1/PSR2000 JA PSR-K19 HONEYWELL AB KOMM.KABEL SLTA10-PSR2000 JA AK10-K-xxx HONEYWELL AB KOMM.KABEL AK10-PSR2000 JA PSR-2000-K-KRAxx HONEYWELL AB KOMM.KABEL PSR-2000-CPU / KRAFT JA PSR-2000-K-CPU-M HONEYWELL AB KOMM.KABEL PSR-2000-CPU / MIL JA PSR-2000-K-MIL HONEYWELL AB KOMM.KABEL PSR-2000-MIL / MIL JA PSR-2000-K-IOxxx HONEYWELL AB KOMM.KABEL i30-pc / PSR-2000-A/D JA PSR-2000-K-Mxxx HONEYWELL AB KOMM.KABEL IO-KORT PSR2000 JA PSR-2000-TERM HONEYWELL AB TERM.MODUL PSR-2000-MIL JA Det finns nu en transformator till i30-pc för montage i normkaspling ABL7RM Borås elskåp kommer att ha några på sitt lager TYP FABRIKAT PRODUKT SÄKRINGAR LAGER ABL7RM24025 TELEMECANIQUE UNO2160-H1 INGA NEJ

7 Termostater, fläktar och värmeelement till apparatskåp finns nu som datablad under apparatskåsmateriel. INU-CAD kommer även att uppdateras med dessa produkter i början på TYP FABRIKAT FUNKTION FLÖDEN EFFEKT LAGER AS_TERMOSTAT SAREL VÄXLANDE, BRYT/SLUT NEJ AS_FLÄKT / FILTER SAREL 56, 130, 460 m3/h NEJ AS_VÄRME SAREL 10, 20, 55, 90, 150, 250, 400W NEJ GSM / GPRS-modemet MAESTRO-20 ersätts av MAESTRO-100-LITE. Köldmedia Temper ( Per Wernersson ) Honeywell har inga ventiler som klarar köldmedia Temper-10,-20,-30,-40,-55 från leverantör Temper Technologi AB i HINDÅS. Detta media blir allt vanligare i köldmediekretsar. Mer information finns på deras hemsida Siemens har en ventil som klarar detta som heter VXF61 (Kostar en hel del i inköp!!!). TAC säger sig ha en också som klarar detta som heter V321.

8 Modbus kommunikation ( Per Wernersson ) Siemens Saphir-aggregat ser lite annorlunda ut beroende vem som är aggregat leverantör! Idag har vi kopplat upp aggregat från Fläktwoods och GEA. Några små förändringar är gjorda i programmet till Zone Control s rumsregulator R222D. Några små förändringar är gjorda i programmet till Swegon s gold aggregat version B samt version C efter ett möte med Swegon och Borås Lasarett.!"# Manual Modbus_manual Leverantör Enhet Typ Referens Sekvensprogram Abb ACH-550 Frekvensomformare RTU def,seq,mnu,modbus Abb ACH-550 Frekvensomformare TCP def,seq,mnu,modbus Automatikprodukter MPC5 Rumsregulator Reglerautomatic def,seq,mnu,modbus Carlo Gavazzi WM14 Elmätare LIB def,seq,mnu,modbus Carrier Kylmaskin Volvo it, GBG def,seq,mnu,modbus Carrier 30GX_30HX Kylmaskin Kontakta support! Ciat Connect Kylmaskin Växjö Kontakta support! Danfoss xxx Frekvensomformare Kontakta support! Flakt woods Flexi GEA IV inneklimat Intellicom Siemens Saphir Siemens Saphir Siemens Saphir Siemens Saphir GATEWAY LMS Hubertusgården/Pihl Projekt pågår! Dalsjöfors slakteri Projekt pågår! def,seq,mnu,modbus,tbk def,seq,mnu,modbus,tbk def,seq,mnu,modbus,tbk LON gateway Sundsvall, Malmö Kontakta support! Ivt REGO 5002 Värmepump def,seq,mnu,modbus Janitza electronics UMG96S Elmätare LIB def,seq,mnu,modbus Lindinvent TTD/FBC Tilluft/Frånluftdon Sociologen/Pihl def,seq,mnu,modbus Menerga Holmgrensbil/Jkpg Kontakta support! PMA KS90 Regulator Volvo it, GBG def,seq,mnu,modbus Regin Corrigo E - Vent. Chalmers/Växjö def,seq,mnu,modbus Swegon "GOLD aggregat" Rev. B Rev. C def,seq,mnu,modbus def,seq,mnu,modbus,tbk,tgz,tree Uniflair UG10-UG20 Kylmaskin Chalmers/Datahall Kontakta support! Vacon NXL Frekvensomformare def,seq,mnu,modbus Zone Controls R222D Rumsregulator Chalmers/Datahall def,seq,mnu,modbus

9 Verktyg Utveckling
