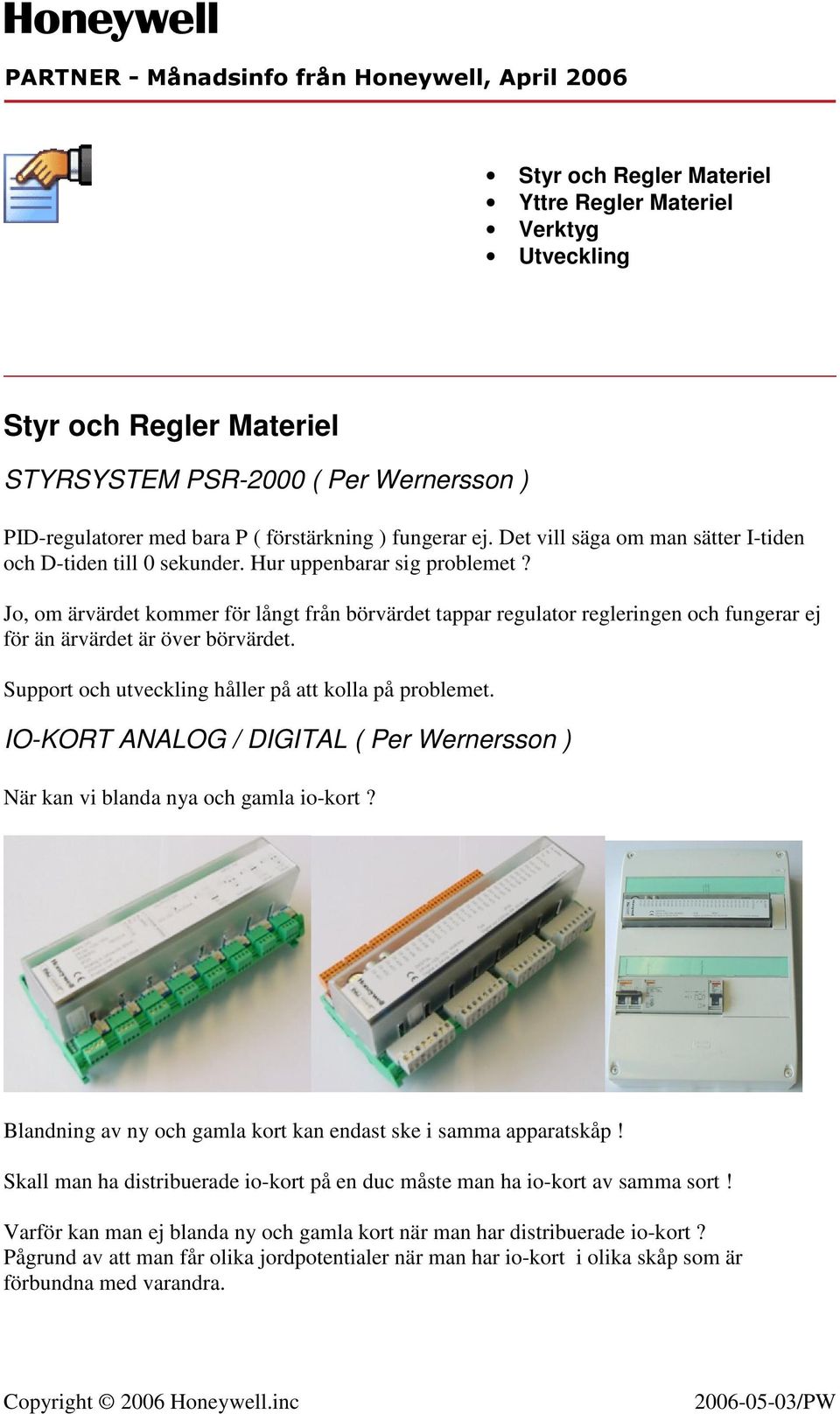

1 Styr och Regler Materiel Yttre Regler Materiel Verktyg Utveckling Styr och Regler Materiel STYRSYSTEM PSR-2000 ( Per Wernersson ) PID-regulatorer med bara P ( förstärkning ) fungerar ej. Det vill säga om man sätter I-tiden och D-tiden till 0 sekunder. Hur uppenbarar sig problemet? Jo, om ärvärdet kommer för långt från börvärdet tappar regulator regleringen och fungerar ej för än ärvärdet är över börvärdet. Support och utveckling håller på att kolla på problemet. IO-KORT ANALOG / DIGITAL ( Per Wernersson ) När kan vi blanda nya och gamla io-kort? Blandning av ny och gamla kort kan endast ske i samma apparatskåp! Skall man ha distribuerade io-kort på en duc måste man ha io-kort av samma sort! Varför kan man ej blanda ny och gamla kort när man har distribuerade io-kort? Pågrund av att man får olika jordpotentialer när man har io-kort i olika skåp som är förbundna med varandra.

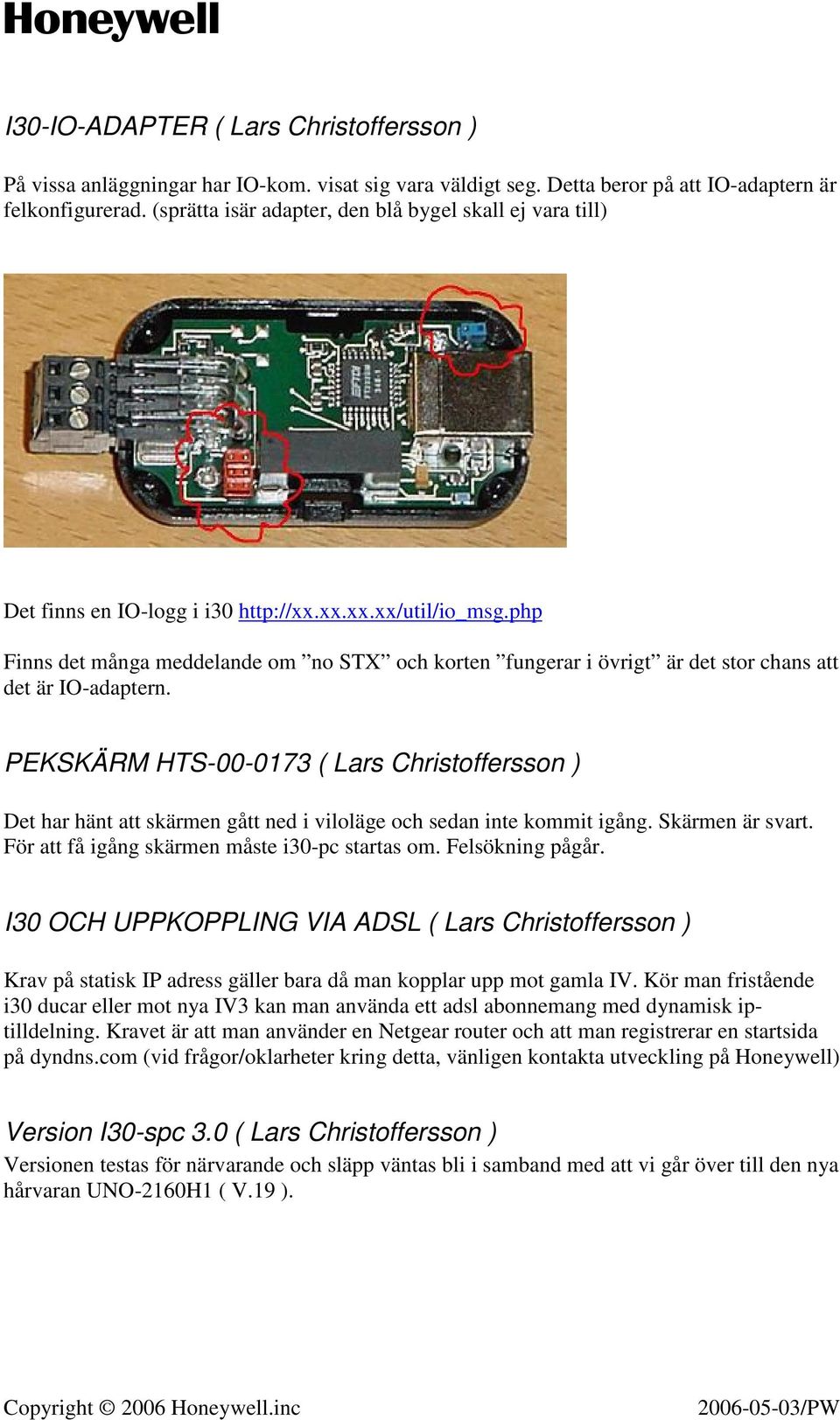

2 I30-IO-ADAPTER ( Lars Christoffersson ) På vissa anläggningar har IO-kom. visat sig vara väldigt seg. Detta beror på att IO-adaptern är felkonfigurerad. (sprätta isär adapter, den blå bygel skall ej vara till) Det finns en IO-logg i i30 Finns det många meddelande om no STX och korten fungerar i övrigt är det stor chans att det är IO-adaptern. PEKSKÄRM HTS ( Lars Christoffersson ) Det har hänt att skärmen gått ned i viloläge och sedan inte kommit igång. Skärmen är svart. För att få igång skärmen måste i30-pc startas om. Felsökning pågår. I30 OCH UPPKOPPLING VIA ADSL ( Lars Christoffersson ) Krav på statisk IP adress gäller bara då man kopplar upp mot gamla IV. Kör man fristående i30 ducar eller mot nya IV3 kan man använda ett adsl abonnemang med dynamisk iptilldelning. Kravet är att man använder en Netgear router och att man registrerar en startsida på dyndns.com (vid frågor/oklarheter kring detta, vänligen kontakta utveckling på Honeywell) Version I30-spc 3.0 ( Lars Christoffersson ) Versionen testas för närvarande och släpp väntas bli i samband med att vi går över till den nya hårvaran UNO-2160H1 ( V.19 ).

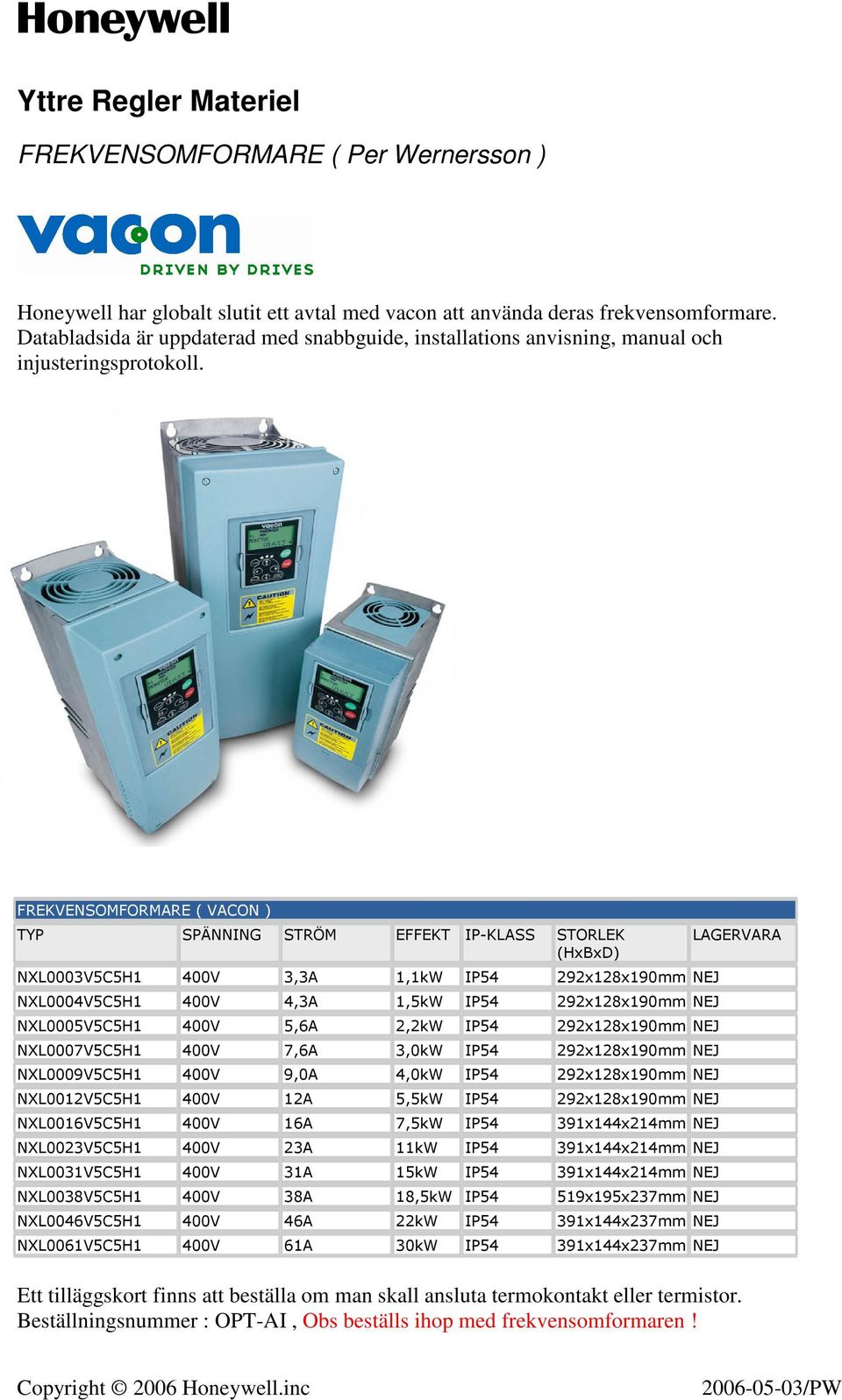

3 Yttre Regler Materiel FREKVENSOMFORMARE ( Per Wernersson ) Honeywell har globalt slutit ett avtal med vacon att använda deras frekvensomformare. Databladsida är uppdaterad med snabbguide, installations anvisning, manual och injusteringsprotokoll.! " " #$! %&% %' &(()!!!" "#$! %&% %' &(()! "* %"%#$! %&% %' &(() +! +"* "#$! %&% %' &(() &! &"!"#$! %&% %' &(() %! % "#$! %&% %' &(() *! * +"#$! &!!%!(() %! % #$! &!!%!(()! #$! &!!%!(() '! ' '"#$! & &%+(()!*!!* %%#$! &!!%+(() *! * #$! &!!%+(() Ett tilläggskort finns att beställa om man skall ansluta termokontakt eller termistor. Beställningsnummer : OPT-AI, Obs beställs ihop med frekvensomformaren!

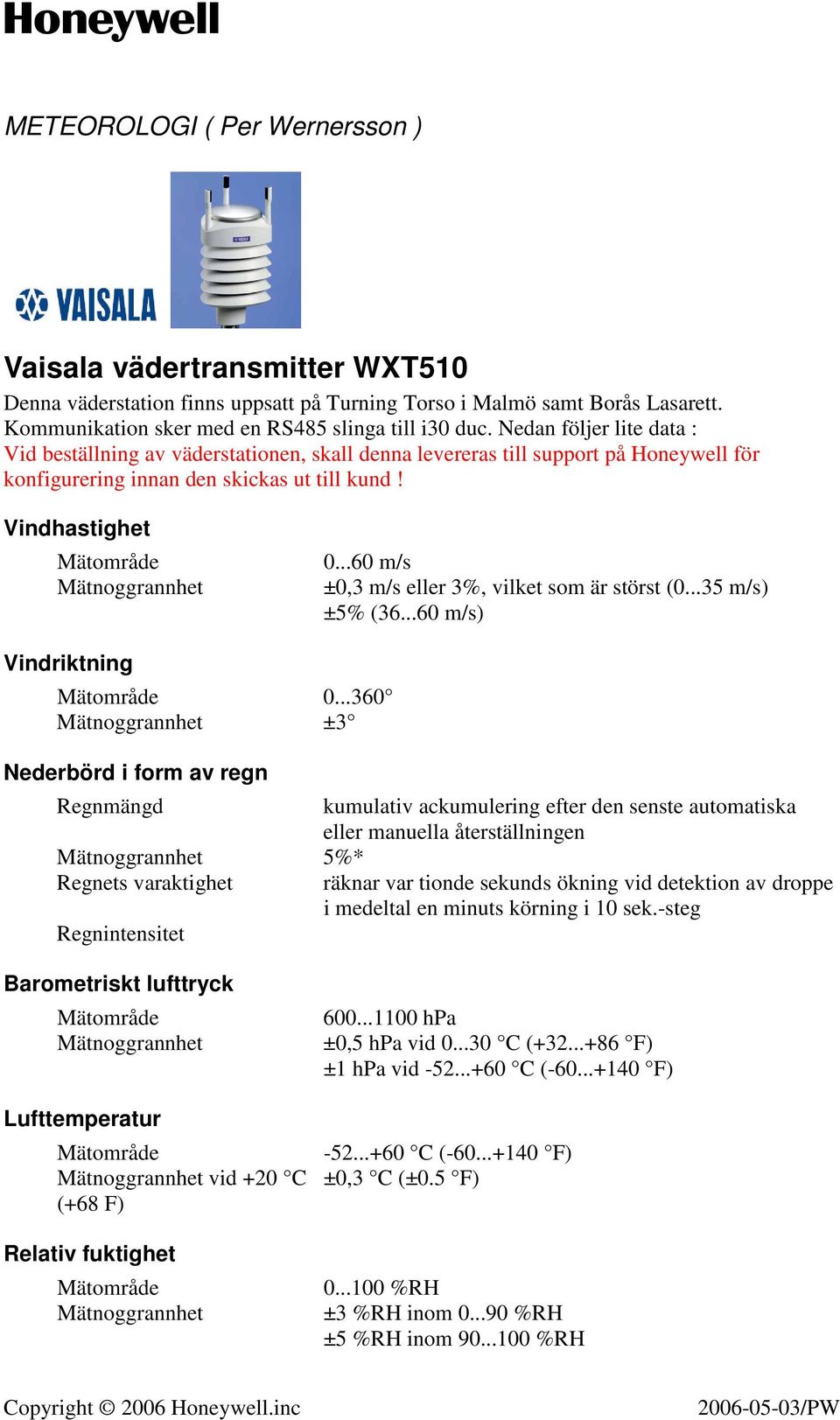

4 METEOROLOGI ( Per Wernersson ) Vaisala vädertransmitter WXT510 Denna väderstation finns uppsatt på Turning Torso i Malmö samt Borås Lasarett. Kommunikation sker med en RS485 slinga till i30 duc. Nedan följer lite data : Vid beställning av väderstationen, skall denna levereras till support på Honeywell för konfigurering innan den skickas ut till kund! Vindhastighet Vindriktning Nederbörd i form av regn Regnmängd Regnets varaktighet Regnintensitet Barometriskt lufttryck Lufttemperatur vid +20 C (+68 F) Relativ fuktighet m/s ±0,3 m/s eller 3%, vilket som är störst ( m/s) ±5% ( m/s) ±3 kumulativ ackumulering efter den senste automatiska eller manuella återställningen 5%* räknar var tionde sekunds ökning vid detektion av droppe i medeltal en minuts körning i 10 sek.-steg hpa ±0,5 hpa vid C ( F) ±1 hpa vid C ( F) C ( F) ±0,3 C (±0.5 F) %RH ±3 %RH inom %RH ±5 %RH inom %RH

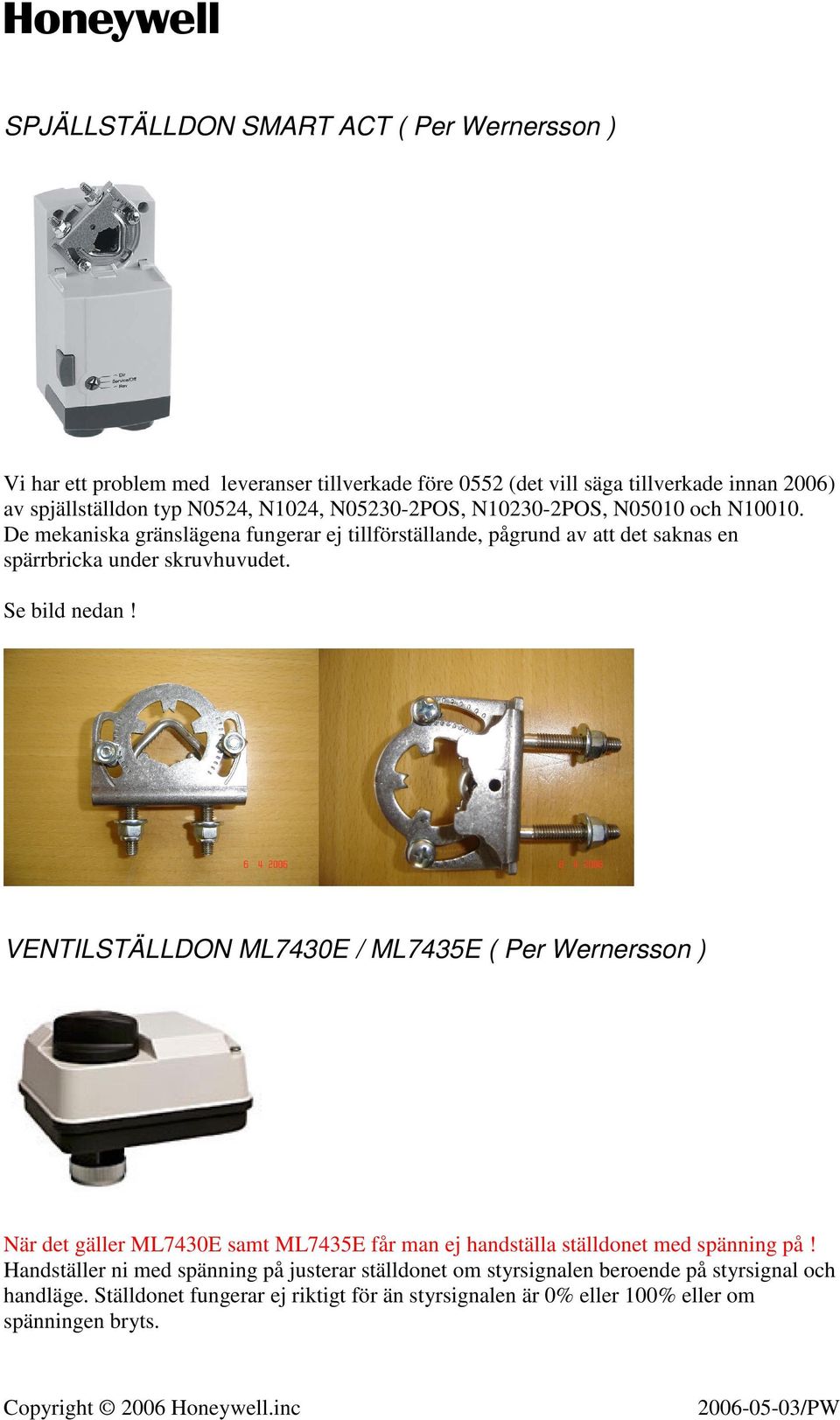

5 SPJÄLLSTÄLLDON SMART ACT ( Per Wernersson ) Vi har ett problem med leveranser tillverkade före 0552 (det vill säga tillverkade innan 2006) av spjällställdon typ N0524, N1024, N POS, N POS, N05010 och N De mekaniska gränslägena fungerar ej tillförställande, pågrund av att det saknas en spärrbricka under skruvhuvudet. Se bild nedan! VENTILSTÄLLDON ML7430E / ML7435E ( Per Wernersson ) När det gäller ML7430E samt ML7435E får man ej handställa ställdonet med spänning på! Handställer ni med spänning på justerar ställdonet om styrsignalen beroende på styrsignal och handläge. Ställdonet fungerar ej riktigt för än styrsignalen är 0% eller 100% eller om spänningen bryts.

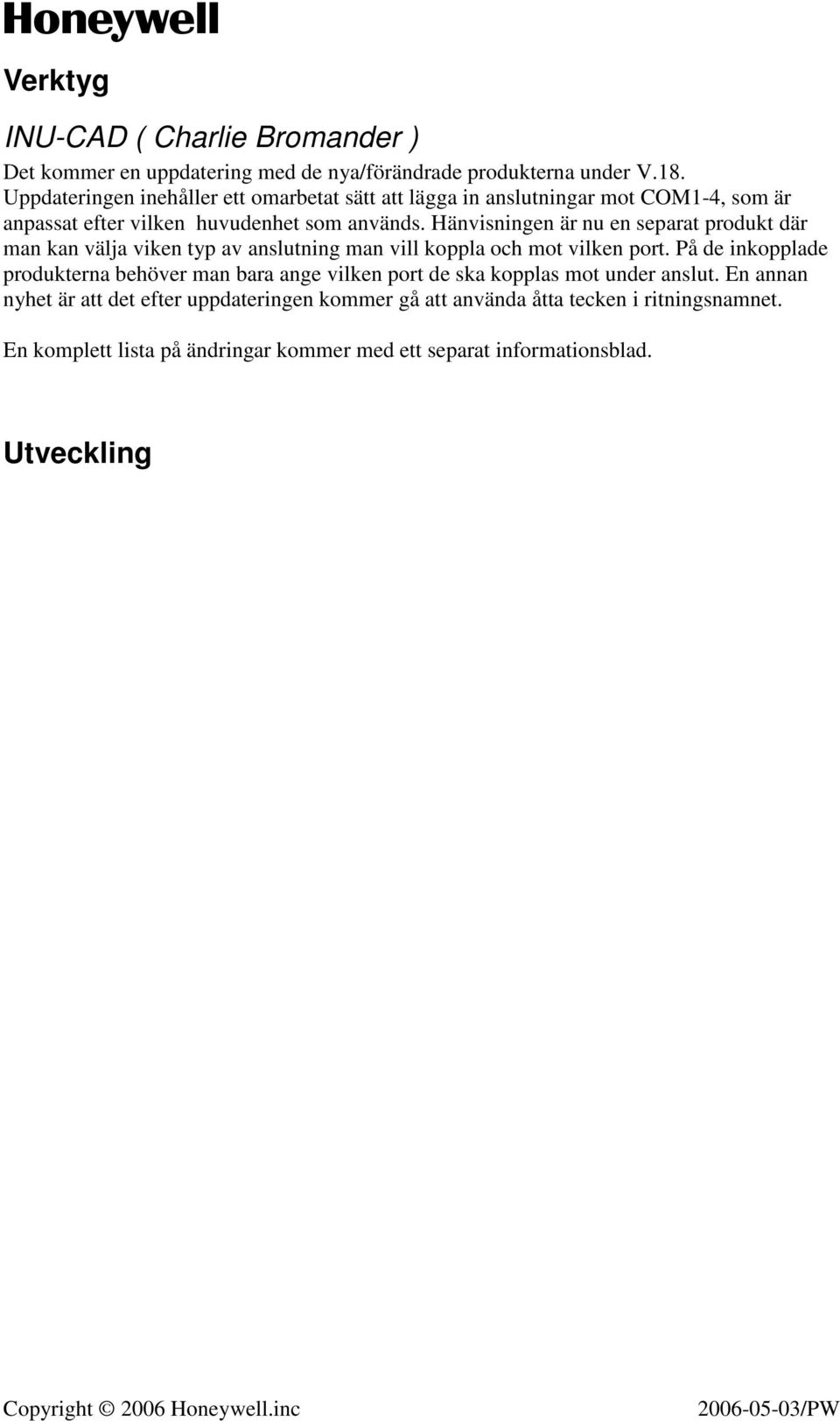

6 Verktyg INU-CAD ( Charlie Bromander ) Det kommer en uppdatering med de nya/förändrade produkterna under V.18. Uppdateringen inehåller ett omarbetat sätt att lägga in anslutningar mot COM1-4, som är anpassat efter vilken huvudenhet som används. Hänvisningen är nu en separat produkt där man kan välja viken typ av anslutning man vill koppla och mot vilken port. På de inkopplade produkterna behöver man bara ange vilken port de ska kopplas mot under anslut. En annan nyhet är att det efter uppdateringen kommer gå att använda åtta tecken i ritningsnamnet. En komplett lista på ändringar kommer med ett separat informationsblad. Utveckling
