Intelligenta sockelsirener och sockelsiren/blixtljus för FX-LC brandlarmsystem

Transkript

1 PDFSE_sockelsiren_och_blixtljus, Version. Intelligenta sockelsirener och sockelsiren/blixtljus för FX-LC brandlarmsystem IBSOU Sockelsiren IBSST Sockelsiren/blixtljus

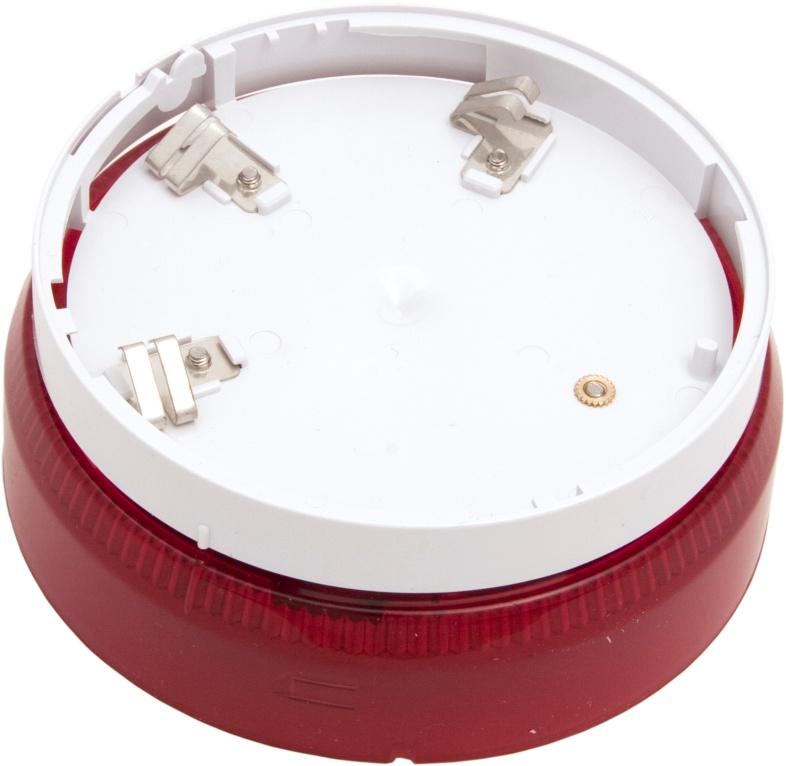

2 Intelligenta sockelsirener och sockelsiren/blixtljus för FX-LC brandlarmsystem De nya intelligenta sirenerna och blixtljusen som används i FX (LC) brandlarmsystem är designade för att förenkla installationen och därmed reducera installationskostnaden. Prestanda är optimerad för maximal mängd komponenter installerade i en intelligent adresserbar slinga. Sirenerna och blixtljusen installeras på samma sätt som en intelligent detektor och kräver därför ingen separat kabeldragning från centralapparaten. Matningsspänningen tas direkt från detektorslingan. Vid kompletteringar är det enkelt att koppla in ytterligare larmdon genom att grena av från närmsta befintliga detektor. Genom programmering i centralen kan larmdonen styras individuellt utan krav på kabeldragningen. Larmdonen finns med eller utan inbyggd kortslutningsisolator. Montering görs genom att en sockel monteras och ansluts till detektorslingan. Larmdonet adresseras på vridomkopplare i klartext, tonkaraktär och ljudvolym ställs in på DIP-omkopplare varefter larmdonet vrids fast på sockeln och detektorn vrids fast i larmdonet. Möjlighet finns att göra infästningen i sockeln låsbar genom att bryta bort en plastflik. Den vanliga komponentsockeln finns i låg profil (LPBW) för infälld kabeldragning eller kompletterad med en distansring (DBSPW) för utanpåliggande kabeldragning. För utomhusmontage och fuktiga miljöer finns en kraftigare sockel (WDBR) för IP. S.a Långebergsgatan 3 Huskvarnavägen Kumla Frasses gata B Husargatan 3 Gårdsfogdevägen 3 Göteborg Jönköping Kumla Malmö Bromma

3 Mekaniska dimensioner 3 3 Sockelsiren IBSOU Sockelsiren/blixtljus IBSST Tekniska Data IBSOU Siren IBSST Blixtljus/siren Driftspänning Kopplas direkt på detektorslingan Strömförbrukning (standby) µa Strömförbrukning (larm) (Hög <. ma <ma volym ) Blixtfrekvens - Hz Max ljudvolym (Hög volym Ton ) db(a) +/- 3dB Drifttemperatur - till C Relativ fuktighet Upp till % icke kondenserande Klassning IP(med lågprofilsockel LPBW) IP (med tät sockel WDBR) Färg Vit Vikt 3g 3g Linsfärg Röd Terminalstorlek Max.mm Antal toner 3 ljudvolyminställning Hög, medium, låg Pelco artikelnummer: med isolator Utan kortslutningsisolator S.a Långebergsgatan 3 Huskvarnavägen Kumla Frasses gata B Husargatan 3 Gårdsfogdevägen 3 Göteborg Jönköping Kumla Malmö Bromma

4 Socklar Sockel LPBW Distansring DBSPW vid utanpåliggande kabeldragning Kapslad sockel WDBR Sockel LPBW är utformad för kabelinföring genom väggen. Om utanpåliggande kabel används, kompletteras den med distansring DBSPW. Kapslad sockel WDBR används vid fuktig mijö och uppfyller IP. Den levereras komplett med sockel, o-ringar och genomföringar. Sockel Pelco artikelnummer LPBW lågprofil DBSPW distansring WDBR IP S.a Långebergsgatan 3 Huskvarnavägen Kumla Frasses gata B Husargatan 3 Gårdsfogdevägen 3 Göteborg Jönköping Kumla Malmö Bromma

5 x x x 3 3 BC DE F A x Inkoppling FX LC Adresserbar slinga 3 LPBW, SDBW Terminal Function T Negative T Positive in T3 Positive out T Remote LED T Shield Adressering: IBSOU och IBSSTR Adresseringen görs enkelt på de två vridomkopplarna vilka adresseras -. Genom att centralen kan skilja mellan detektorer och adressenheter / adresserbara larmdon, kan varje slinga konfigureras med adress - och -. När en detektor och ett larmdon har samma adress inställd (t.ex. 3) kan centralen genom konfigureringen avgöra vilken som är 3 och vilken som är 3. OBS!! Läge A-F är en framtidsoption som inte används ännu. x 3 A BCDE F 3 Används ej x Inställningar 3 3 Volym OFF =, ON = SW SW Volym OFF OFF Hög OFF ON Mellan ON OFF Låg ON ON Låg A BCDE F Adressinställning Volym och tonkaraktär S.a Långebergsgatan 3 Huskvarnavägen Kumla Frasses gata B Husargatan 3 Gårdsfogdevägen 3 Göteborg Jönköping Kumla Malmö Bromma

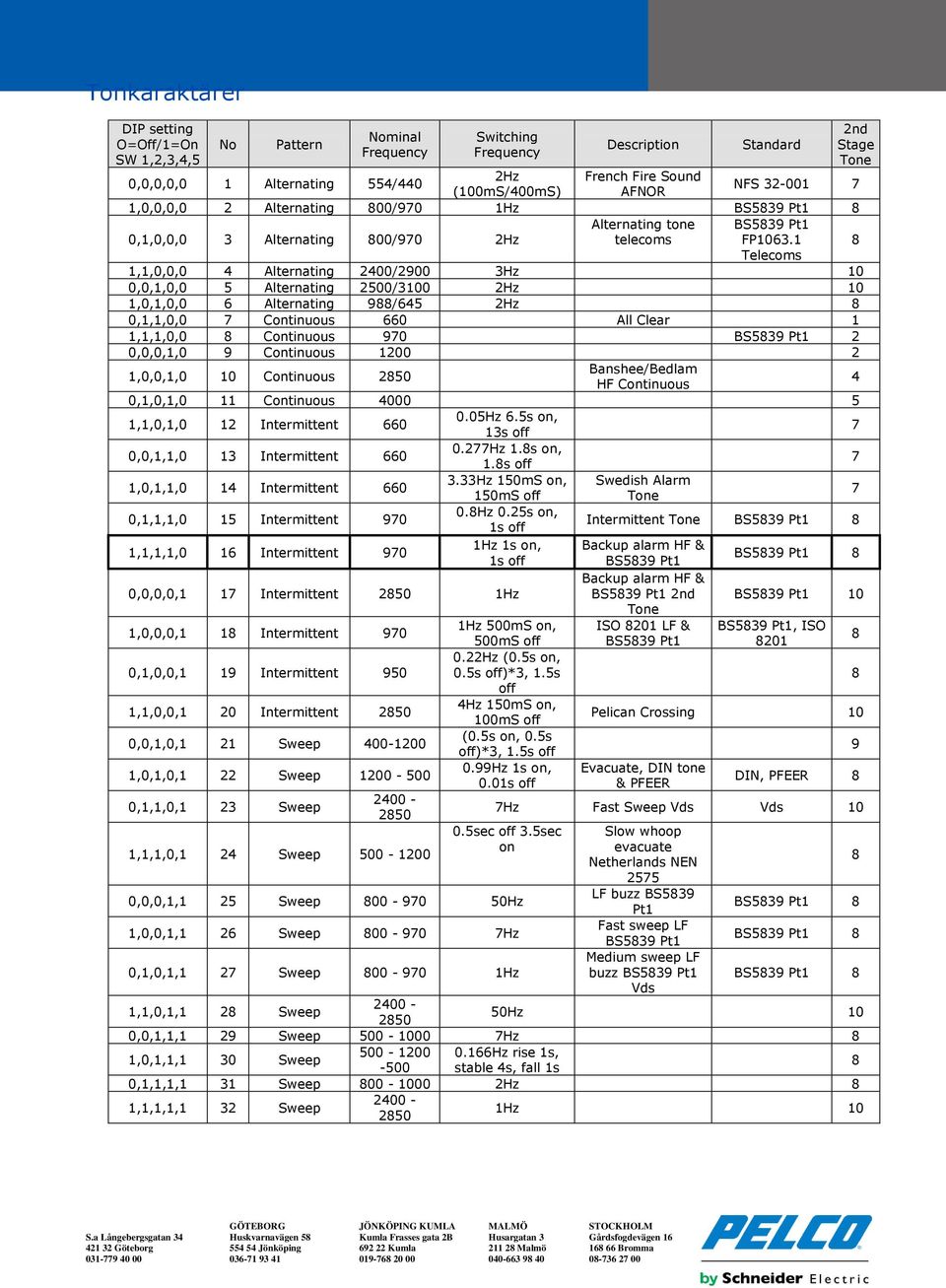

6 Tonkaraktärer DIP setting O=Off/=On SW,,3,, No Pattern Nominal Frequency Switching Frequency Description Standard,,,, Alternating / Hz French Fire Sound (ms/ms) AFNOR NFS 3-,,,, Alternating / Hz BS3 Pt Alternating tone BS3 Pt,,,, 3 Alternating / Hz telecoms FP3. Telecoms,,,, Alternating / 3Hz,,,, Alternating /3 Hz,,,, Alternating / Hz,,,, Continuous All Clear,,,, Continuous BS3 Pt,,,, Continuous,,,, Continuous Banshee/Bedlam HF Continuous,,,, Continuous,,,, Intermittent.Hz.s on, 3s off,,,, 3 Intermittent.Hz.s on,.s off,,,, Intermittent 3.33Hz ms on, Swedish Alarm ms off Tone,,,, Intermittent.Hz.s on, s off Intermittent Tone BS3 Pt,,,, Intermittent Hz s on, Backup alarm HF & s off BS3 Pt BS3 Pt Backup alarm HF &,,,, Intermittent Hz BS3 Pt nd Tone BS3 Pt,,,, Intermittent,,,, Intermittent,,,, Intermittent,,,, Sweep -,,,, Sweep -,,,, 3 Sweep -,,,, Sweep - Hz ms on, ms off.hz (.s on,.s off)*3,.s off Hz ms on, ms off (.s on,.s off)*3,.s off.hz s on,.s off ISO LF & BS3 Pt BS3 Pt, ISO nd Stage Tone Pelican Crossing Evacuate, DIN tone & PFEER DIN, PFEER Hz Fast Sweep Vds Vds.sec off 3.sec on,,,, Sweep - Hz,,,, Sweep - Hz,,,, Sweep - Hz Slow whoop evacuate Netherlands NEN LF buzz BS3 Pt Fast sweep LF BS3 Pt Medium sweep LF buzz BS3 Pt Vds BS3 Pt BS3 Pt BS3 Pt,,,, Sweep - Hz,,,, Sweep - Hz,,,, 3 Sweep -.Hz rise s, - stable s, fall s,,,, 3 Sweep - Hz,,,, 3 Sweep - Hz S.a Långebergsgatan 3 Huskvarnavägen Kumla Frasses gata B Husargatan 3 Gårdsfogdevägen 3 Göteborg Jönköping Kumla Malmö Bromma
