1 CENTRALBATTERISYSTEM FZLV Övervakat 24V centralbatterisystem VER 15-01

2 Att visa vart man ska det är vår filosofi och affärsidé. Accenta AB marknadsför och säljer ett brett sortiment av hän visningsarmaturer, nödbelysning och reservbelysningsutrustningar. Våra produkter håller en jämn och hög kvalité och de grundas på väl genomarbetade konstruktioner. Produkterna skall passa in på ett diskret, men tydligt sätt, i de flesta förekommande miljöer. Sortiment har nu utvecklats med framtidens ljusteknik LED. Finns i både hänvisnings- och led/nödbelysningsarmaturer. Vi har mer än trettio års erfarenhet av utveckling, tillverkning och försäljning av nödbelysning, hänvisningsarmaturer och tillhörande utrustning. Inte bara den bekanta gröna skylten utan även den avancerade elektroniken som driver armaturen. ATT VISA VART MAN SKA 2

3 Funktionsöversikt 4 5 SMART Tekniken 6 Funktioner, parametrar och egenskaper 7 Centralövervakning 8 Fjärrstyrning av systemet 9 Tekninska data Armaturer avsedda för FZLV 13 Systemkomponenter INNEHÅLL 3

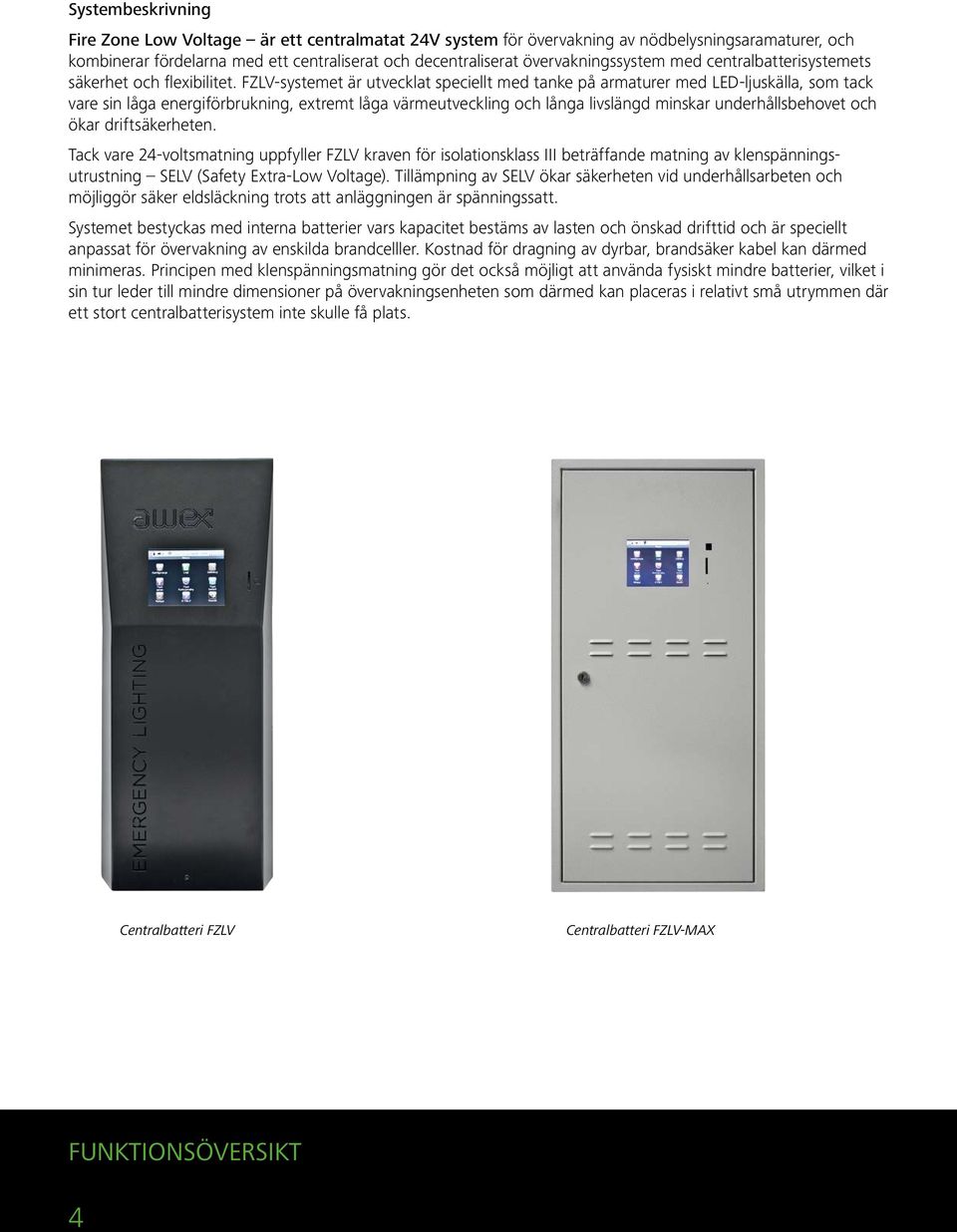

4 Systembeskrivning Fire Zone Low Voltage är ett centralmatat 24V system för övervakning av nödbelysningsaramaturer, och kombinerar fördelarna med ett centraliserat och decentraliserat övervakningssystem med centralbatterisystemets säkerhet och flexibilitet. FZLV-systemet är utvecklat speciellt med tanke på armaturer med LED-ljuskälla, som tack vare sin låga energiförbrukning, extremt låga värmeutveckling och långa livslängd minskar underhållsbehovet och ökar driftsäkerheten. Tack vare 24-voltsmatning uppfyller FZLV kraven för isolationsklass III beträffande matning av klenspänningsutrustning SELV (Safety Extra-Low Voltage). Tillämpning av SELV ökar säkerheten vid underhållsarbeten och möjliggör säker eldsläckning trots att anläggningen är spänningssatt. Systemet bestyckas med interna batterier vars kapacitet bestäms av lasten och önskad drifttid och är speciellt anpassat för övervakning av enskilda brandcelller. Kostnad för dragning av dyrbar, brandsäker kabel kan därmed minimeras. Principen med klenspänningsmatning gör det också möjligt att använda fysiskt mindre batterier, vilket i sin tur leder till mindre dimensioner på övervakningsenheten som därmed kan placeras i relativt små utrymmen där ett stort centralbatterisystem inte skulle få plats. Centralbatteri FZLV Centralbatteri FZLV-MAX FUNKTIONSÖVERSIKT 4

5 Jämförelse mellan konventionell-, decentraliserad- och blandad spänningsmatning. Konventionellt cetralbatteri system Feltyp Konventionellt system FZLV Central kontrollenhet ur funktion All nödbelysning påverkas Decentraliserat system Fel mellan centralenhet och underenhet Hela underenheten slås ut Endast skadad brandcell påverkas Isolationsskador i slinga Stor risk för elchock Minimal risk för elchock, SELV FZLV-gruppbatteri system FUNKTIONSÖVERSIKT 5

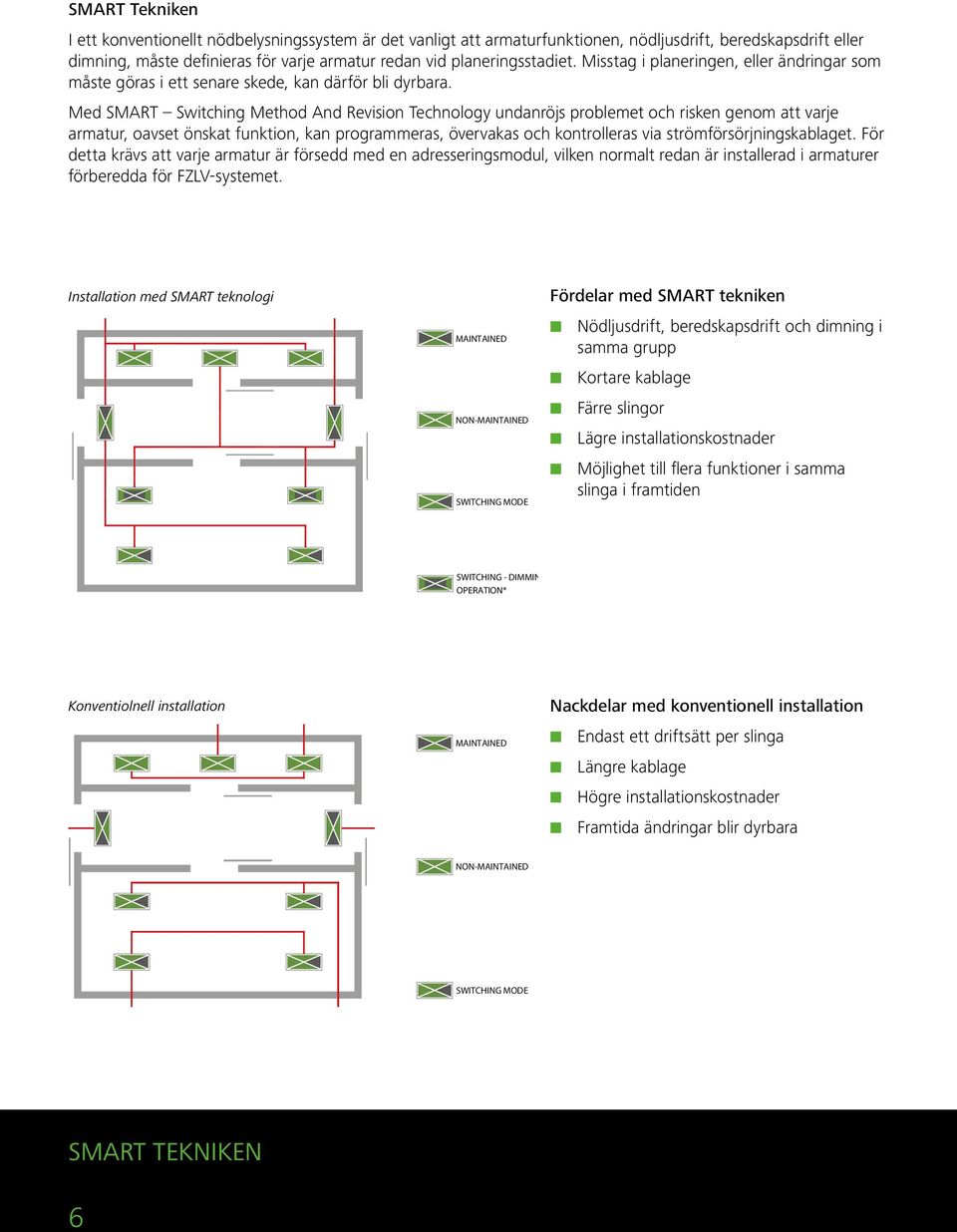

6 SMART Tekniken I ett konventionellt nödbelysningssystem är det vanligt att armaturfunktionen, nödljusdrift, beredskapsdrift eller dimning, måste definieras för varje armatur redan vid planeringsstadiet. Misstag i planeringen, eller ändringar som måste göras i ett senare skede, kan därför bli dyrbara. Med SMART Switching Method And Revision Technology undanröjs problemet och risken genom att varje armatur, oavset önskat funktion, kan programmeras, övervakas och kontrolleras via strömförsörjningskablaget. För detta krävs att varje armatur är försedd med en adresseringsmodul, vilken normalt redan är installerad i armaturer förberedda för FZLV-systemet. Installation med SMART teknologi MAINTAINED MAINTAINED NON-MAINTAINED NON-MAINTAINED SWITCHING MODE Fördelar med SMART tekniken K Nödljusdrift, beredskapsdrift och dimning i samma grupp K Kortare kablage K Färre slingor K Lägre installationskostnader K Möjlighet till flera funktioner i samma slinga i framtiden SWITCHING MODE SWITCHING - DIMMING OPERATION* SWITCHING - DIMMING OPERATION* Konventiolnell installation MAINTAINED MAINTAINED NON-MAINTAINED Nackdelar med konventionell installation K Endast ett driftsätt per slinga K Längre kablage K Högre installationskostnader K Framtida ändringar blir dyrbara NON-MAINTAINED SWITCHING MODE SWITCHING MODE SMART TEKNIKEN 6

7 Via den stora pekskärmen sker all registrering (namngivning) och programmering av armaturer och parametrar, kontroll av system-, grupp och armaturstatus. Statusinformationen kan visas som grafik eller i tabellform. Möjligheten att namnge armaturer underlättar identifiering av dem väsentligt. Systemets kontrollenhet är bestyckat med ett minne vilket behåller lagrad data även vid spänningsbortfall. (NVM, Non-Volatile Memory) K Minnet lagrar statusinformation och testresultat i minst två år K Språkval K Systemkonfiguration och händelselogg sparas på ett SD-kort K Nätverksutgång för fjärrstyrning K Systemstatussignalering K Automatisk anslutning av armaturer K Konfigurering av armaturfunktion, övervakning av enskilda armaturer K Individuell namngivning av armaturer FUNKTIONER, PARAMETRAR OCH EGENSKAPER 7

8 SMART touch kontrollenheter Med SMART-Touch kontrollenhet kan, praktiskt taget ett obegränsat antal enheter, fjärrstyras från en central plats. Kontrollenheten kan visa konfigurering och händelselogg för varje enhet ansluten till FZLV centralbatterisystem. Exempel på menyer: SMART Touch kontrollenhet Funktioner med Smart Touch kontrollenhet K Start av armatur-, funktions- och batteritest K Systemspärr till/från K Skydda kontrollenheten med lösenord K Övervakning av slinga / slingor K Övervakning av armaturstatus CENTRALÖVERVAKNING 8

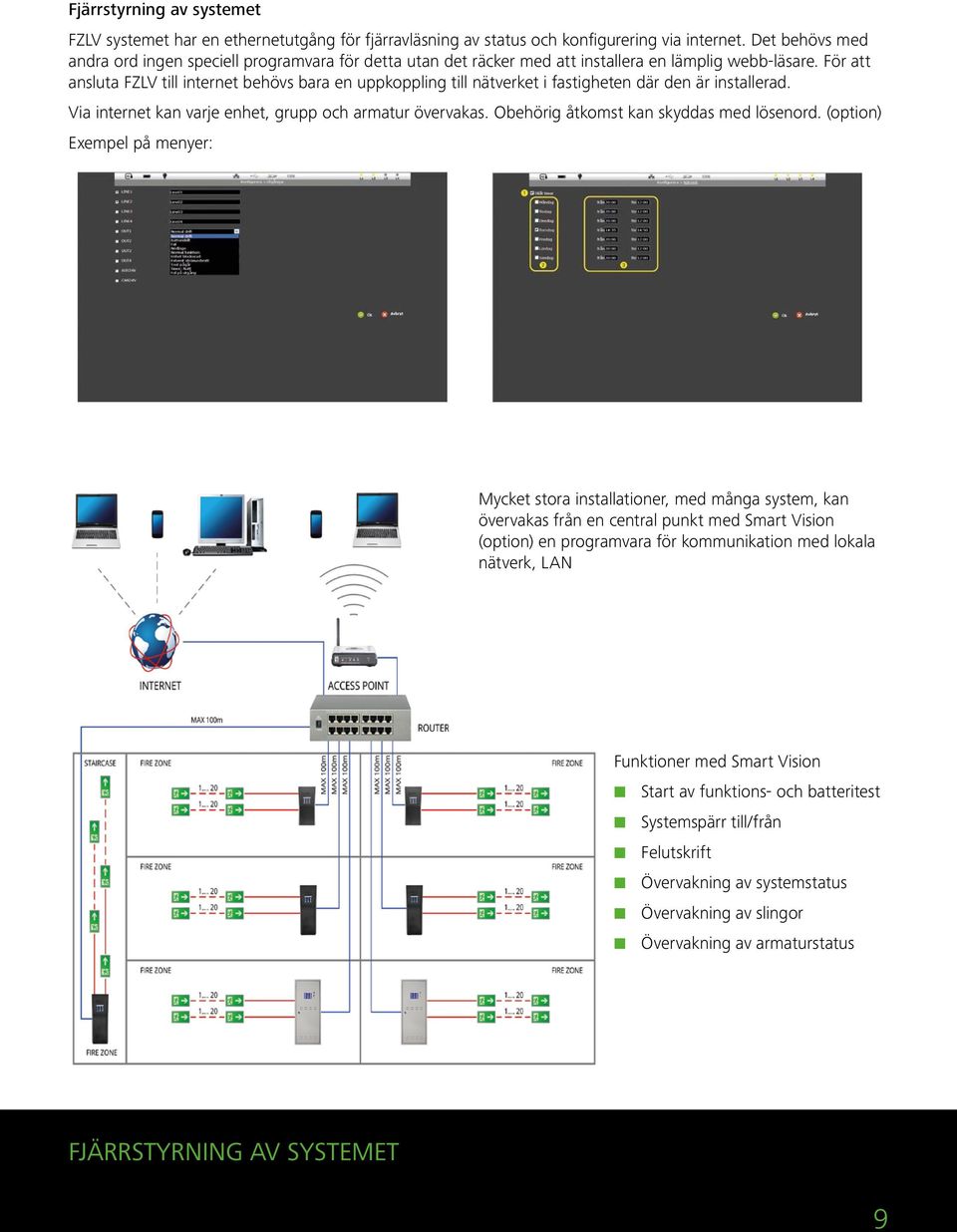

9 Fjärrstyrning av systemet FZLV systemet har en ethernetutgång för fjärravläsning av status och konfigurering via internet. Det behövs med andra ord ingen speciell programvara för detta utan det räcker med att installera en lämplig webb-läsare. För att ansluta FZLV till internet behövs bara en uppkoppling till nätverket i fastigheten där den är installerad. Via internet kan varje enhet, grupp och armatur övervakas. Obehörig åtkomst kan skyddas med lösenord. (option) Exempel på menyer: Mycket stora installationer, med många system, kan övervakas från en central punkt med Smart Vision (option) en programvara för kommunikation med lokala nätverk, LAN Funktioner med Smart Vision K Start av funktions- och batteritest K Systemspärr till/från K Felutskrift K Övervakning av systemstatus K Övervakning av slingor K Övervakning av armaturstatus FJÄRRSTYRNING AV SYSTEMET 9

10 FZLV FZLV tekniska data FZLV 12 Ah FZLV 24 Ah Strömförsörjning AC: 1-fas / 230 ± 10%, 50/60 Hz eller DC: 216 V ± 20% Isolationsklass I I Skyddsklass IP 20 IP 20 Utspänning 24 V DC ± 30% 24 V DC ± 30% Temperaturområde -5 C +30 C -5 C +30 C Batterikapacitet 12 Ah 24 Ah Antal slingor 4 4 Max belastning / slinga 67 W 67 W Kabelförskruvningar 9 x M 20 6 x M 16 AC: 1-fas / 230 ± 10%, 50/60 Hz eller DC: 216 V ± 20% 9 x M 20 6 x M 16 Artikelbenämning 1 tim Dimensioner (mm) FZLV 12 Ah 266,0 140,0 FZLV 24 Ah TEKNISKA DATA 10

11 FZLV -MAX FZLV tekniska data FZLV-MAX 26 Ah FZLV-MAX 52 Ah Strömförsörjning AC: 1-fas / 230 ± 10%, 50/60 Hz eller DC: 216 V ± 20% Isolationsklass I I Skyddsklass IP 20 IP 20 Utspänning 24 V DC ± 30% 24 V DC ± 30% Temperaturområde -5 C +30 C -5 C +30 C Batterikapacitet 26 Ah 52 Ah Antal slingor 4 4 Max belastning / slinga 67 W 67 W Kabelförskruvningar 1 x M 25 9 x M 20 6 x M 16 AC: 1-fas / 230 ± 10%, 50/60 Hz eller DC: 216 V ± 20% 1 x M 25 9 x M 20 6 x M 16 Artikelbenämning 1 tim Dimensioner (mm) FZLV-MAX TEKNISKA DATA 11

12 FZLV skåp Tekniska data FZLV 12Ah FZLV 24Ah FZLV MAX 26Ah FZLV MAX 52Ah Isolationsklass: I Skyddsklass: IP 20 Drivspänning: 24 V DC Temperaturområde: -5C +30C Strömförsörjning AC: 1-fas 230 ± 1±% 50/60 Hz eller DC: 216 V ± 20% AC: 1-fas 230 ± 1±% 50/60 Hz eller DC: 216 V ± 20% AC: 1-fas 230 ± 1±% 50/60 Hz eller DC: 216 V ± 20% Batterikapacitet 12 Ah 24 Ah 26 Ah 52 Ah Max belastning 1 tim 2 tim 3 tim 8 tim 123 W 70 W 49 W 21 W 219 W 142 W 102 W 47 W 263 W 154 W 110 W 51 W Antal slingor Max belastning / slinga* 67 W 67 W 67 W 67 W AC: 1-fas 230 ± 1±% 50/60 Hz eller DC: 216 V ± 20% 288 W 288 W 219 W 106 W Anslutningssplintar (mm 2 ) Nätanslutning CAN huvudplint 24 V DC utgång Potentialingångar Fasfelsensor Blockade plint Potentialfria ingångar Potentialfria utgångar Kabelförskruvningar 9 x M 20 6 x M 16 9 x M 20 6 x M 16 1 x M 25 9 x M 20 6 x M 16 1 x M 25 9 x M 20 6 x M 16 Vikt 15,5 kg 24,3 kg 31,1 kg 48,3 kg Dimensioner (mm) 472 x 266 x x 266 x x 400 x x 400 x 170 *Effektförlust i kablage ej inkluderat TEKNISKA DATA 12

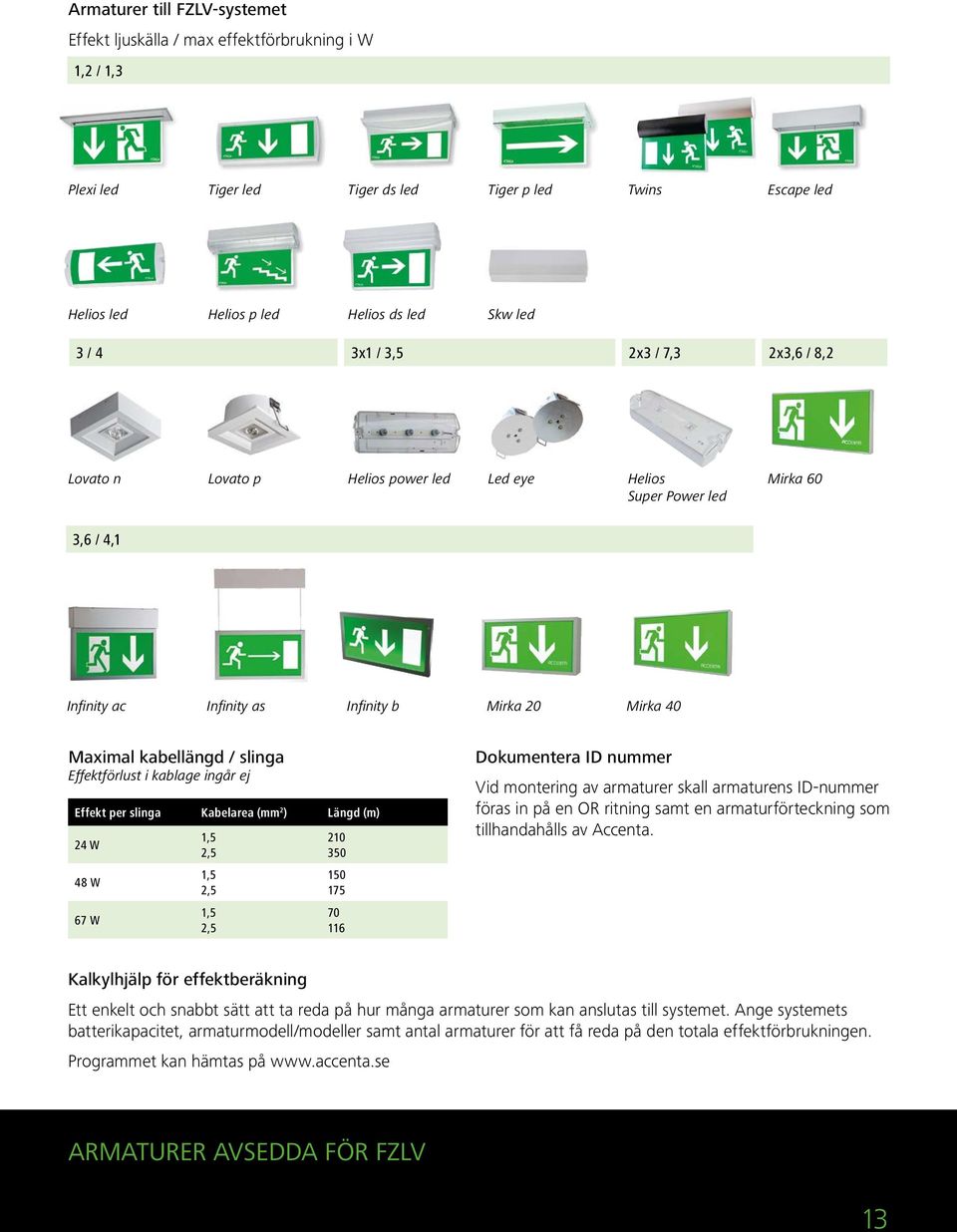

13 Armaturer till FZLV-systemet Effekt ljuskälla / max effektförbrukning i W 1,2 / 1,3 Plexi led Tiger led Tiger ds led Tiger p led Twins Escape led Helios led Helios p led Helios ds led Skw led 3 / 4 3x1 / 3,5 2x3 / 7,3 2x3,6 / 8,2 Lovato n Lovato p Helios power led Led eye Helios Super Power led Mirka 60 3,6 / 4,1 Infinity ac Infinity as Infinity b Mirka 20 Mirka 40 Maximal kabellängd / slinga Effektförlust i kablage ingår ej Effekt per slinga Kabelarea (mm 2 ) Längd (m) 24 W 48 W 67 W 1,5 1,5 1, Dokumentera ID nummer Vid montering av armaturer skall armaturens ID-nummer föras in på en OR ritning samt en armaturförteckning som tillhandahålls av Accenta. Kalkylhjälp för effektberäkning Ett enkelt och snabbt sätt att ta reda på hur många armaturer som kan anslutas till systemet. Ange systemets batterikapacitet, armaturmodell/modeller samt antal armaturer för att få reda på den totala effektförbrukningen. Programmet kan hämtas på ARMATURER AVSEDDA FÖR FZLV 13

14 Kontrollenhet för central fjärrövervakning och test av FZLV och FZLV-MAX systemen. Kontrollenheten övervakar alla anslutna system och visar statusinformation för alla enskilda armaturer anslutna till systemen. Funktioner med Smart Touch K Start av funktions- och batteritest K Systemspärr till/från K Skydda kontrollenheten med lösenord K Övervakning av systemstatus alla system K Övervakning av gruppstatus K Övervakning av armaturstatus K Programmering av testschema K Visa händelselogg för systemen K Programmera funktion för slinga/armatur Tekniska data SMART Touch Spänningsmatning AC: 1-fas / 230 ± 10%, 50/60Hz eller DC: 216 V ± 20% Isolationsklass I Skyddsklass IP 20 Temperaturområde +5 C +35 C Batterikapacitet Drifttid med batteri 4000 Ah 3 4 tim Display Kommunikationsutgång Pekskärm 10,2 TFT WiFi LAN 10/100M Artikelbenämning SYSTEMKOMPONENTER 14

15 Fjärrkontrollpanel PLS Panelen används för fjärrövervakning av grundläggande systemstatusmeddelanden och för att spärra systemet. Spärrfunktionen är nyckelstyrd för att förhindra obehörigt påverkan. Tre LED visar anläggningsstatus K Grön diod nr 1 Normaldrift K Röd diod nr 2 Nödljusdrift K Röd diod nr 3 Fel på nödljusanläggning. Tekniska data PZS Anslutningar 1,5 mm 2 Dimensioner (mm) 71 x 71x 115 Utförande Inbyggd / väggmonterad Artikelbenämning Fasfelsensor CZF Fasvakt för inkoppling i fördelningscentral för avkänning av fasbortfall i respektive fördelningscentral. Fasvakten skickar en signal till FZLV enheten för upptändning av nödbelysning. Följer SS-EN Tekniska data Spänningsmatning CFZ 230 / Hz Tröskelvärde Enligt norm SS-EN Montering Fördröjningstid på DIN skena < 200 ms Anslutning mm 2 Dimensioner (mm) 129 x 17,5 x 170 Artikelbenämning SYSTEMKOMPONENTER 15
