Detektionen är snabb, tillförlitlig och kräver låg effekt. Dessa faktorer gör CO-detektorn passande för branddetektering.

1 Intellia Branddetektorer Kolmonoxiddetektorn EDI60 från Intellia till FXNET brandlarmsystem Intellia CO-detektor innehåller ett longlife elektrokemiskt kolmonoxidelement som är immunt mot mindre mängder av ångor förekommande i hushållsmiljö. Detektionen är snabb, tillförlitlig och kräver låg effekt. Dessa faktorer gör CO-detektorn passande för branddetektering. Intellia använder ett digitalt kommunikationsprotokoll. Alla produkter i Intellia-serien är kompatibla med ALC-kortet i en FX-central.

2 Typisk användning Läge Larmtröskel Minimitid till Typisk användning (ppm) larm (sek) Sovrum Allmän användning, snabb respons t.ex. komplementskydd i atrium Allmän användning och där det kan finnas sovande med eventuell låg nivå CO (såsom från lätt rök eller oventilerad gaskamin) Allmäna rökutrymmen och komplementerande detektering av djupt rotade bränder, pyrande brand Komplementerande användning i kök eller pannrum Tekniska Data Detektorprincip: Ambient nivå av kolmonoxid Försörjningskablage: Matas med två kablar, polaritetskänslig Driftspänning: 17-28VDC Viloström: Genomsnittligt 500µA Styrutgångarnas egenskaper: Ansluter till positiv linje med 4,5kΩ (5mA max.) Samplingsfrekvens: 1 per sekund Larmindikator: 2 röda LED; Styrindikering finns som option Elektromagnetisk kompabilitet: CE-märkt Lagringstemperatur: Kontinuerligt: 10ºC to +50ºC Tillfälligt: 40ºC to +60ºC Drifttemperatur: Kontinuerligt: 0ºC to +40ºC Tillfälligt: 10ºC to +50ºC Luftfuktighet: 15 till 90% relativ luftfuktighet Livslängd: 7 år (under förutsättning att controller med jämna intervall görs) IP-klassning: IP43 Dimensioner: Diameter: 100mm Höjd: 42mm Höjd i sockel: 50mm Vikt: 105g Material: Hölje Terminaler EDI60 art.nr.: Socklar: EBI12 Djup sockel EBI20 Reläsockel Vit polykarbonat V-0-klassad till UL94 Förnicklat rostfritt stål O.B.S.: EDI60 är inte kompatibel med isolationssockel EBI11 Schneider Electric förbehåller sig rätten till ändringar.

3 Välj rätt detektortyp Överhettning / kolande förbränning Pyrande / glödande förbränning Brand, långsam utveckling Brand med hög värmeutveckling Brand rena lågor Optisk Multisensor Värme CO Mycket bra Mycket bra Mycket dålig Mycket dålig Bra Bra Mycket dålig Utmärkt Bra Bra Dålig Dålig Bra Mycket bra Måttlig / bra Måttlig Mycket dålig Måttlig / bra Måttlig / bra Mycket dålig Rent rum, EDPsvit Hotellrum, studiolägenhet, liten lägenhet (<50m 2 ) Kontor, lång korridor, sjukhusavd., lätt industrifabrik Lager, bar Lastområde, parkering (stängd och ventilerad) Kök, tvätt Pannrum Läge Mul. R R S S S S R S S S S R S S S S Opt. S S S S S S S S S S S CO S S A A A S S S Vär. S S S S R S S S R R = Rekommenderad S = Passande A = Passar som komplement

Hotellrum, studiolägenhet, liten lägenhet (<50m 2 ) Kontor, lång korridor, sjukhusavd.

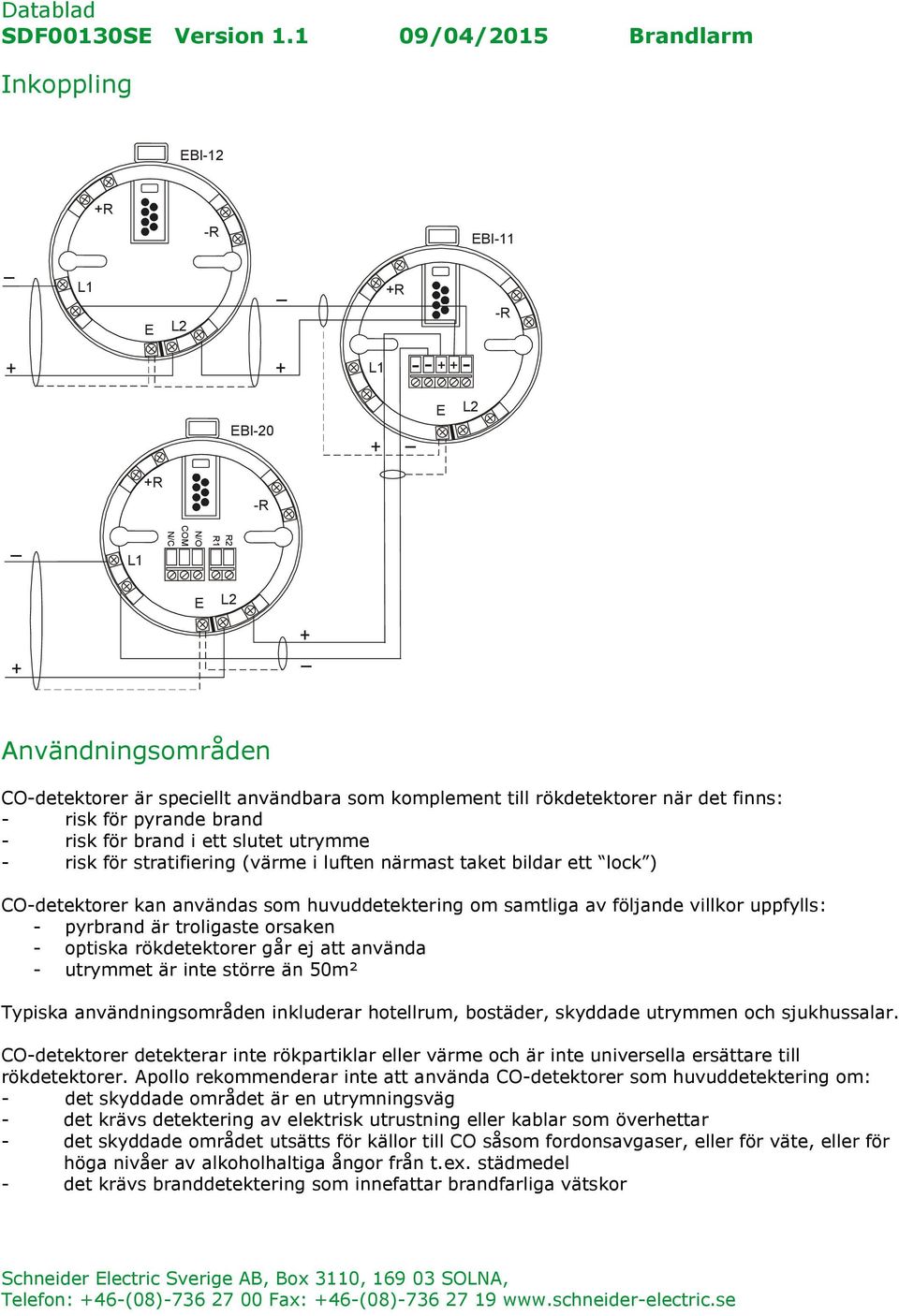

4 R2 R1 N/O COM N/C Datablad Inkoppling EBI-12 EBI EBI-20 Användningsområden CO-detektorer är speciellt användbara som komplement till rökdetektorer när det finns: - risk för pyrande brand - risk för brand i ett slutet utrymme - risk för stratifiering (värme i luften närmast taket bildar ett lock ) CO-detektorer kan användas som huvuddetektering om samtliga av följande villkor uppfylls: - pyrbrand är troligaste orsaken - optiska rökdetektorer går ej att använda - utrymmet är inte större än 50m² Typiska användningsområden inkluderar hotellrum, bostäder, skyddade utrymmen och sjukhussalar. CO-detektorer detekterar inte rökpartiklar eller värme och är inte universella ersättare till rökdetektorer. Apollo rekommenderar inte att använda CO-detektorer som huvuddetektering om: - det skyddade området är en utrymningsväg - det krävs detektering av elektrisk utrustning eller kablar som överhettar - det skyddade området utsätts för källor till CO såsom fordonsavgaser, eller för väte, eller för höga nivåer av alkoholhaltiga ångor från t.ex. städmedel - det krävs branddetektering som innefattar brandfarliga vätskor

uppfylls: - pyrbrand är troligaste orsaken - optiska rökdetektorer går ej att använda - utrymmet är inte större än 50m² Typiska användningsområden inkluderar hotellrum, bostäder, skyddade utrymmen

5 Detektorplacering CO-detektorer bör placeras enligt rekommendationer för rökdetektorer angivna i BS5839: Del 1 (eller andra liknande föreskrifter). Eftersom CO är en gas sprider den sig vidare i form av t.ex. lukt genom diffusion. Därför kan CO nå en detektor snabbare än rök. Denna potentiella fördel kan man dra nytta av vid design av brandskyddssystem och CO-detektorer kan användas som kompletterande detektering. Motsatt effekt kan dock förekomma; CO kan röra sig bort från detektorn. Denna egenskap hos CO är oförutsägbart och man bör inte förlita sig på diffusion vid design av ett brandskyddssystem. Driftlägen EDI60 CO-detektor från Intellia har fem driftlägen, vart och ett med en inställd combination av känslighet och responstid. Underhåll och service I normal miljö är livslängden 7 år för CO-elementet. Hög temperatur och låg relativ luftfuktighet kan dock märkbart reducera livslängden. Schneider Electric rekommenderar att CO-detektorer provas med en handvärmare, eldad med pressade kolstavar. Dessa finns att köpa i sport och campingbutiker. Tänd kolstaven i en ände enligt instruktionerna. Det mest tillförlitliga provresultatet uppnås genom att placera hela handvärmaren i ett hölje som sätts över detektorn; detta låter CO samlas runt detektorn. Detektorprovaren kan användas för detta syfte. Riktlinjer för hälsa och säkerhet Denna produkt innehåller ett förslutet elektrokemiskt element och innebär vid normal användning ingen kemisk fara enligt gällande bestämmelser. Kemisk fara kan dock uppstå om följande instruktioner angående förvaring, handhavande och återvinning inte tas i beaktande. För maximal livslängd bör produkten förvaras i rena och torra förhållanden mellan 0 o C och 20 o C. Den bör inte utsättas för temperaturer utanför -40 o C till +60 o C eller för organiska ångor. Det elektrokemiska elementet i denna produkt sitter i socklar på kretskortet; undvik att ta bort dem för att undgå skador. Det elektrokemiska elementet innehåller svavelsyra i ett relativt koncentrerat tillstånd. Vid läckage (vilket kan orsakas av mekanisk skada eller användning utanför elementets driftspecifikationer) bör elementet tas bort från detektorn med skyddshandskar. Undvik kontakt med alla sorters vätskor. Tvätta omedelbart med mycket vatten och uppsök läkare vid kontakt mellan elektrolyten och hud/ögon. Alla spår av elektrolyten skall tvättas bort med stora mängder rent vatten. Elementet skall återvinnas enligt lokala föreskrifter och miljölagstiftningar. Det skall inte brännas då det kan utsöndra giftiga gaser.

Denna potentiella fördel kan man dra nytta av vid design av brandskyddssystem och CO-detektorer kan användas som kompletterande detektering.
