INU-vision 2.3W SP2 Grundmodul

Transkript

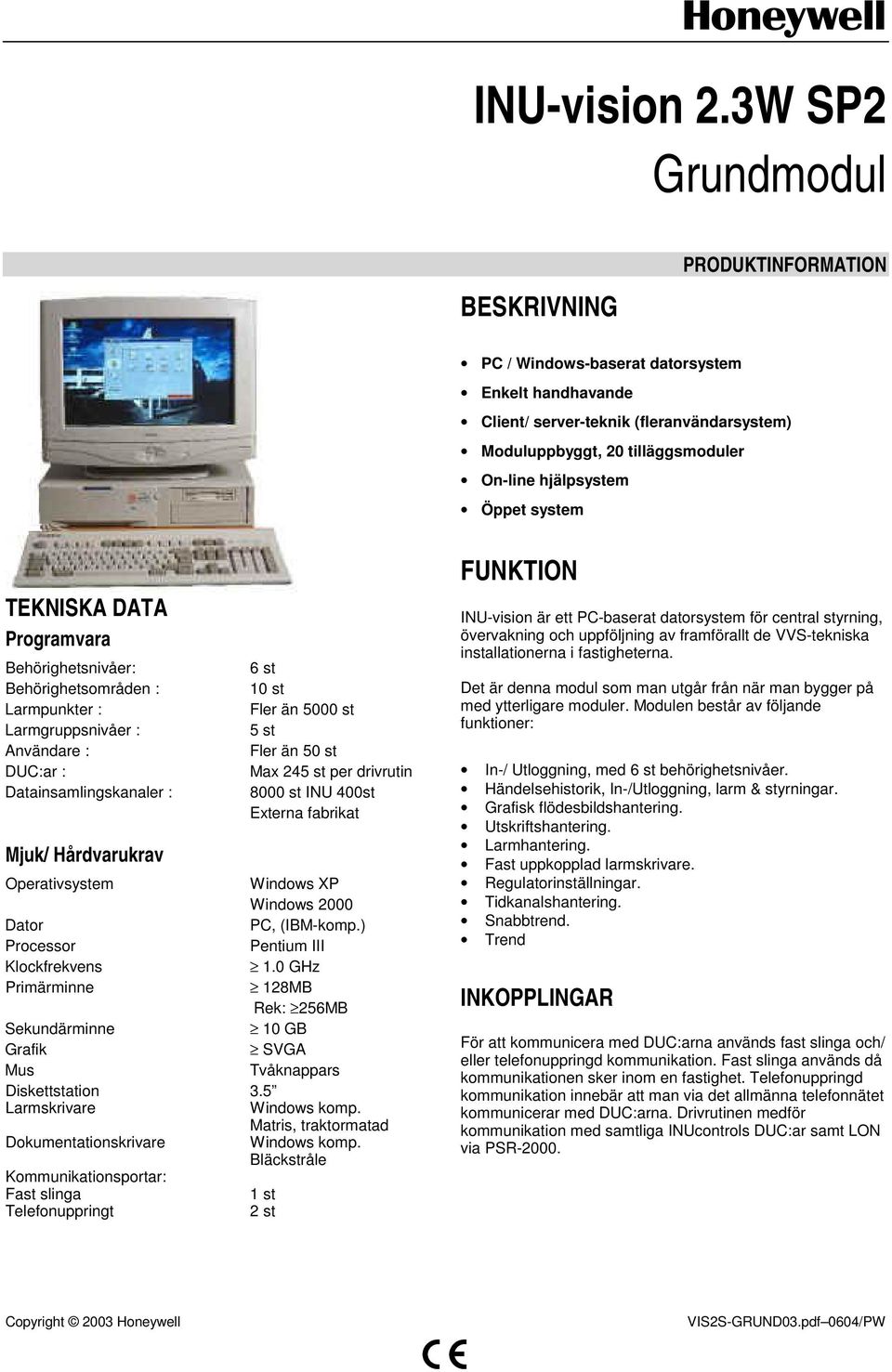

1 INU-vision 2.3W SP2 Grundmodul BESKRIVNING PRODUKTINFORMATION PC / Windows-baserat datorsystem Enkelt handhavande Client/ server-teknik (fleranvändarsystem) Moduluppbyggt, 20 tilläggsmoduler On-line hjälpsystem Öppet system TEKNISKA DATA Programvara Behörighetsnivåer: Behörighetsområden : Larmpunkter : Larmgruppsnivåer : Användare : DUC:ar : Datainsamlingskanaler : Mjuk/ Hårdvarukrav 6 st 10 st Fler än 5000 st 5 st Fler än 50 st Max 245 st per drivrutin 8000 st INU 400st Externa fabrikat Operativsystem Windows XP Windows 2000 Dator PC, (IBM-komp.) Processor Pentium III Klockfrekvens 1.0 GHz Primärminne 128MB Rek: 256MB Sekundärminne 10 GB Grafik SVGA Mus Tvåknappars Diskettstation 3.5 Larmskrivare Windows komp. Matris, traktormatad Dokumentationskrivare Windows komp. Bläckstråle Kommunikationsportar: Fast slinga 1 st Telefonuppringt 2 st FUNKTION INU-vision är ett PC-baserat datorsystem för central styrning, övervakning och uppföljning av framförallt de VVS-tekniska installationerna i fastigheterna. Det är denna modul som man utgår från när man bygger på med ytterligare moduler. Modulen består av följande funktioner: In-/ Utloggning, med 6 st behörighetsnivåer. Händelsehistorik, In-/Utloggning, larm & styrningar. Grafisk flödesbildshantering. Utskriftshantering. Larmhantering. Fast uppkopplad larmskrivare. Regulatorinställningar. Tidkanalshantering. Snabbtrend. Trend INKOPPLINGAR För att kommunicera med DUC:arna används fast slinga och/ eller telefonuppringd kommunikation. Fast slinga används då kommunikationen sker inom en fastighet. Telefonuppringd kommunikation innebär att man via det allmänna telefonnätet kommunicerar med DUC:arna. Drivrutinen medför kommunikation med samtliga INUcontrols DUC:ar samt LON via PSR Copyright 2003 Honeywell VIS2S-GRUND03.pdf 0604/PW

2 MODULÖVERSIKT För närvarande finns följande moduler till INU-vision. (Vissa moduler bygger på andra moduler, t.ex. komm. modulerna). Grundmodul ink. Bildkostruktion Lite, Signum Grund och datainsamlingsmodul. Ingen kommunikationsmodul ingår. Kommunikationsmodul 1-3 INU-DUC:ar fast/tele Kommunikationsmodul 4-10 INU-DUC:ar fast/tele Kommunikationsmodul INU-DUC:ar fast/tele Kommunikationsmodul obegr. INU-DUC:ar fast/tele Kommunikationsmodul 1-3 INU-DUC:ar TCP/IP Kommunikationsmodul 4-10 INU-DUC:ar TCP/IP Kommunikationsmodul INU-DUC:ar TCP/IP Kommunikationsmodul obegr. INU-DUC:ar TCP/IP Kommunikationsmodul LON Bildkostruktionsmodul Pro Rapportmodul Signum Grund Rapportmodul Signum Drift Rapportmodul Signum Ekonomi DDU-kopplingsmodul Larmmodul Minicall Larmmodul GSM-tex Larmmodul SMS/MINICALL Larmmodul SOS-Alarm Larmmodul Fax Larmmodul E-post Larmmodul Utökad Larmmodul Reläutgång Larmmodul Tateco Grupptidsstyrningsmodul Toppeffektstyrningsmodul Mätvärdesöverföringsmodul Prognosstyrningsmodul Nätverksmodul Server, 1 samtidig användare Nätverksmodul, 3 samtidiga användare Nätverksmodul, 5 samtidiga användare Nätverksmodul, 10 samtidiga användare Nätverksmodul, 15 samtidiga användare Nätverksmodul, 1 samtlig användare Nätverksmodul. Modempool Fjärrstyrningsmodul DRIVRUTINER Till dags dato är det framförallt dessa drivrutiner mot externa fabrikat som vi använt oss av. COMLI, Mitsubishi, Sattcontrol Cerberus Hiross, golvvärmesystem Stal litzell, stalelectronic 600,700 SYSTEMETS SNABBHET Funktion Indikering av larm anslutna till DUC 15s Signalöverföring mellan DUC:ar 10s Indikeringar (icke larmande) 15s Uppdatering av mät/börvärden 15s Manöverfunktion 15s Visning av färgbild: Med statisk info 5s -Med dynamisk info 15s -Uppdatering 10s Responstid medel VIS2S-GRUND03.pdf 0604/PW 2

3 INKOPPLINGSEXEMPEL Antalet kommunikation- och paralellportar på datorerna varierar beroende på tillverkare och modell. I nedanstående exempel förutsätts att datorn är bestyckad med två kommunikationsportar och en parralellport samt ett inbyggt nätverkskort. 3.1 Fast slinga med vidaresändning av larm till minicall Om det skall anslutas både en larmskrivare samt en färgskrivare, tillkommer en styck paralellanslutning LPT2 (PC-KORT-DLPT1). Detta kort tar en kortplats i datorn. 3.2 Telefonuppringt system Om det skall anslutas både en larmskrivare samt en färgskrivare, tillkommer en styck parallellanslutning LPT2 (PC-KORT-DLPT1). Detta tar en kortplats i datorn. 3 VIS2S-GRUND03.pdf 0604/PW

4 3.3 Både telefonuppringt och fast slinga Om det skall anslutas både en larmskrivare samt en färgskrivare, tillkommer en styck parallellanslutning LPT2 (PC-KORT-DLPT1). Detta tar en kortplats i datorn. OBS! Då denna uppkoppling använder tre seriella anslutningar måste ett kort med seriella anslutningar sättas i (PC-KORT-MOXA-4P). 3.4 Anslutning av telefonuppringd terminal (INU-VISION-FJÄRR) Anslutning av modem för telefonuppringd terminal kräver en extra seriell anslutning samt PC-Anywhere. VIS2S-GRUND03.pdf 0604/PW 4

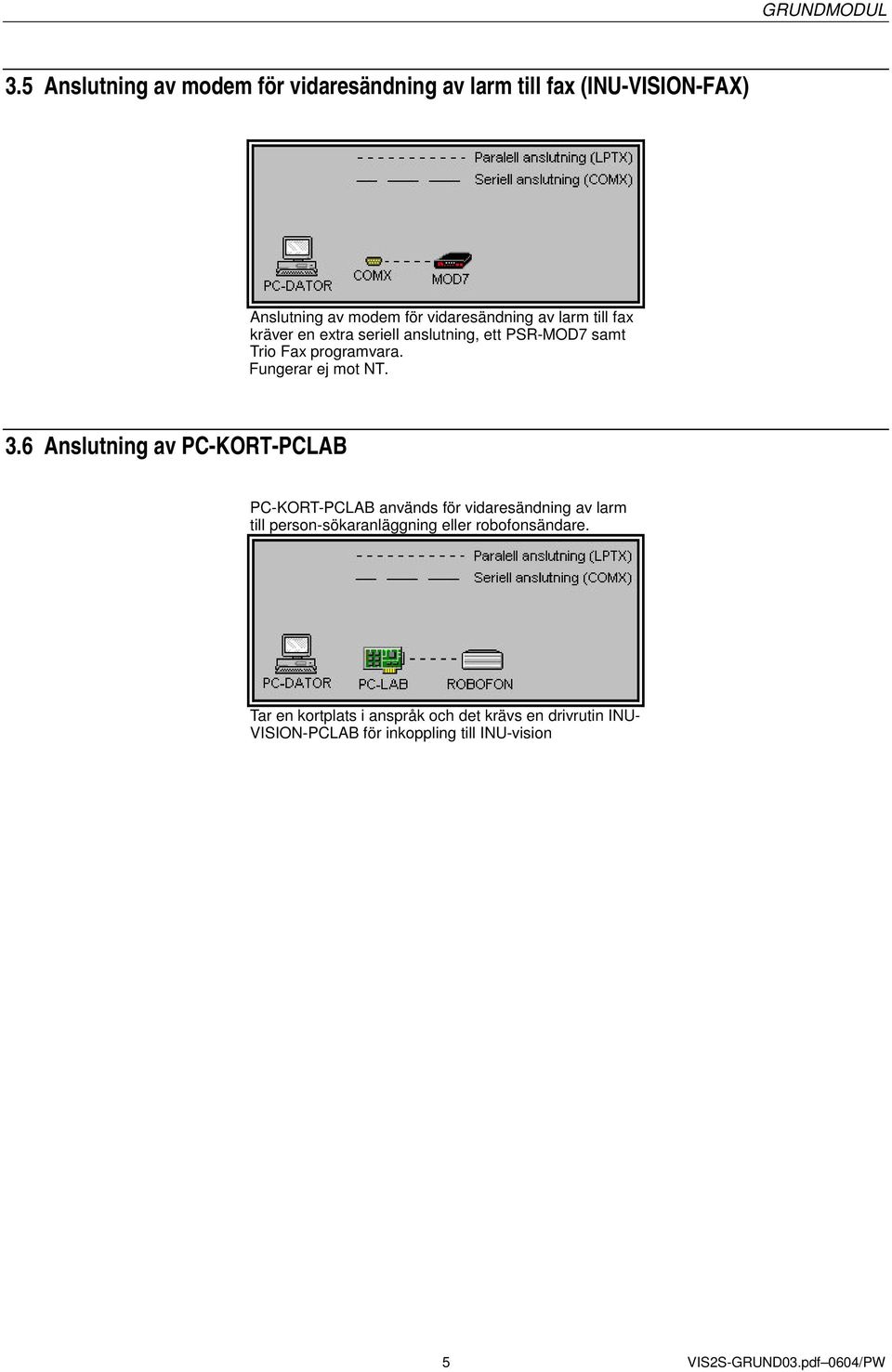

5 3.5 Anslutning av modem för vidaresändning av larm till fax (INU-VISION-FAX) Anslutning av modem för vidaresändning av larm till fax kräver en extra seriell anslutning, ett PSR-MOD7 samt Trio Fax programvara. Fungerar ej mot NT. 3.6 Anslutning av PC-KORT-PCLAB PC-KORT-PCLAB används för vidaresändning av larm till person-sökaranläggning eller robofonsändare. Tar en kortplats i anspråk och det krävs en drivrutin INU- VISION-PCLAB för inkoppling till INU-vision 5 VIS2S-GRUND03.pdf 0604/PW

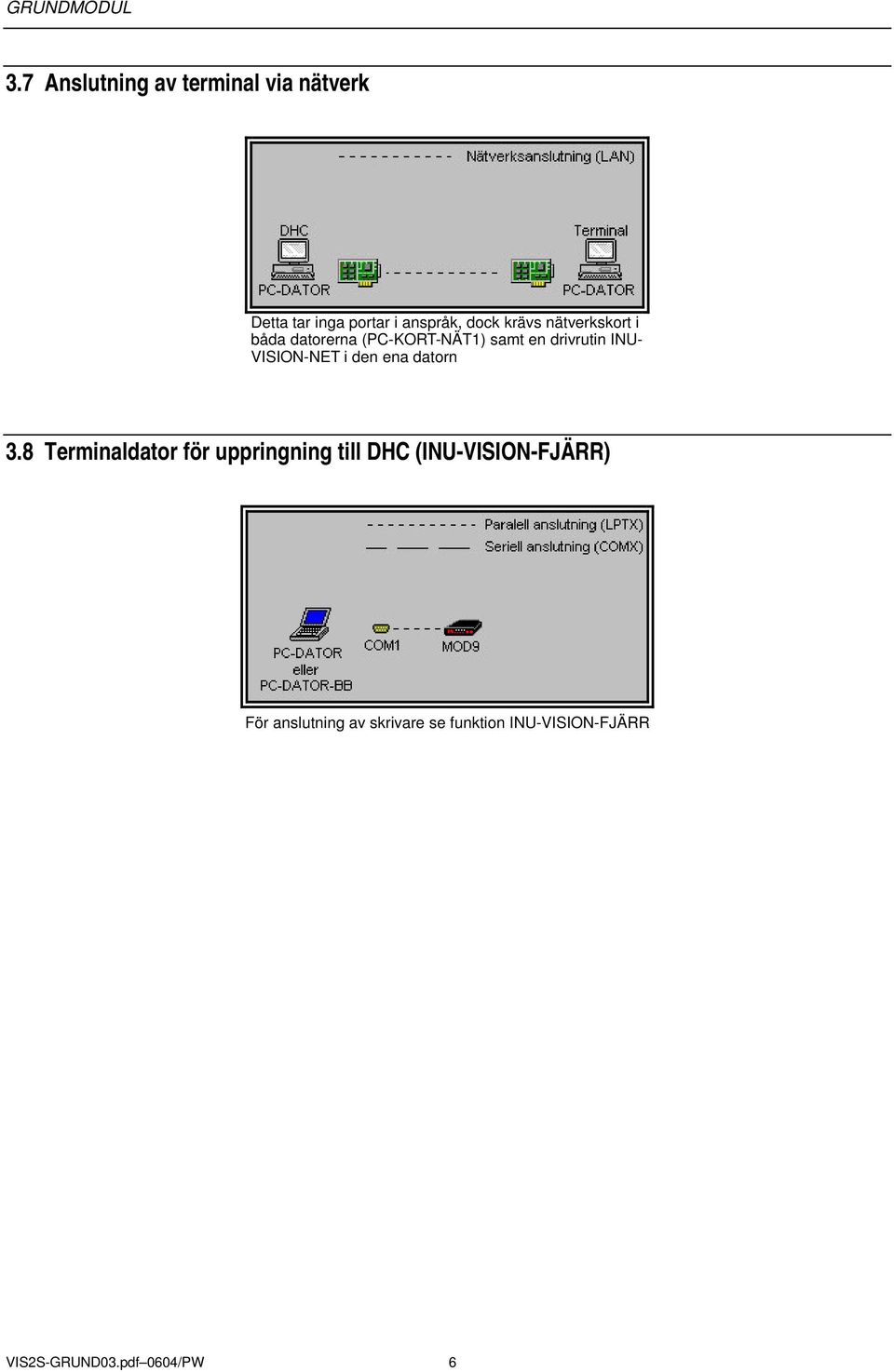

6 3.7 Anslutning av terminal via nätverk Detta tar inga portar i anspråk, dock krävs nätverkskort i båda datorerna (PC-KORT-NÄT1) samt en drivrutin INU- VISION-NET i den ena datorn 3.8 Terminaldator för uppringning till DHC (INU-VISION-FJÄRR) För anslutning av skrivare se funktion INU-VISION-FJÄRR VIS2S-GRUND03.pdf 0604/PW 6

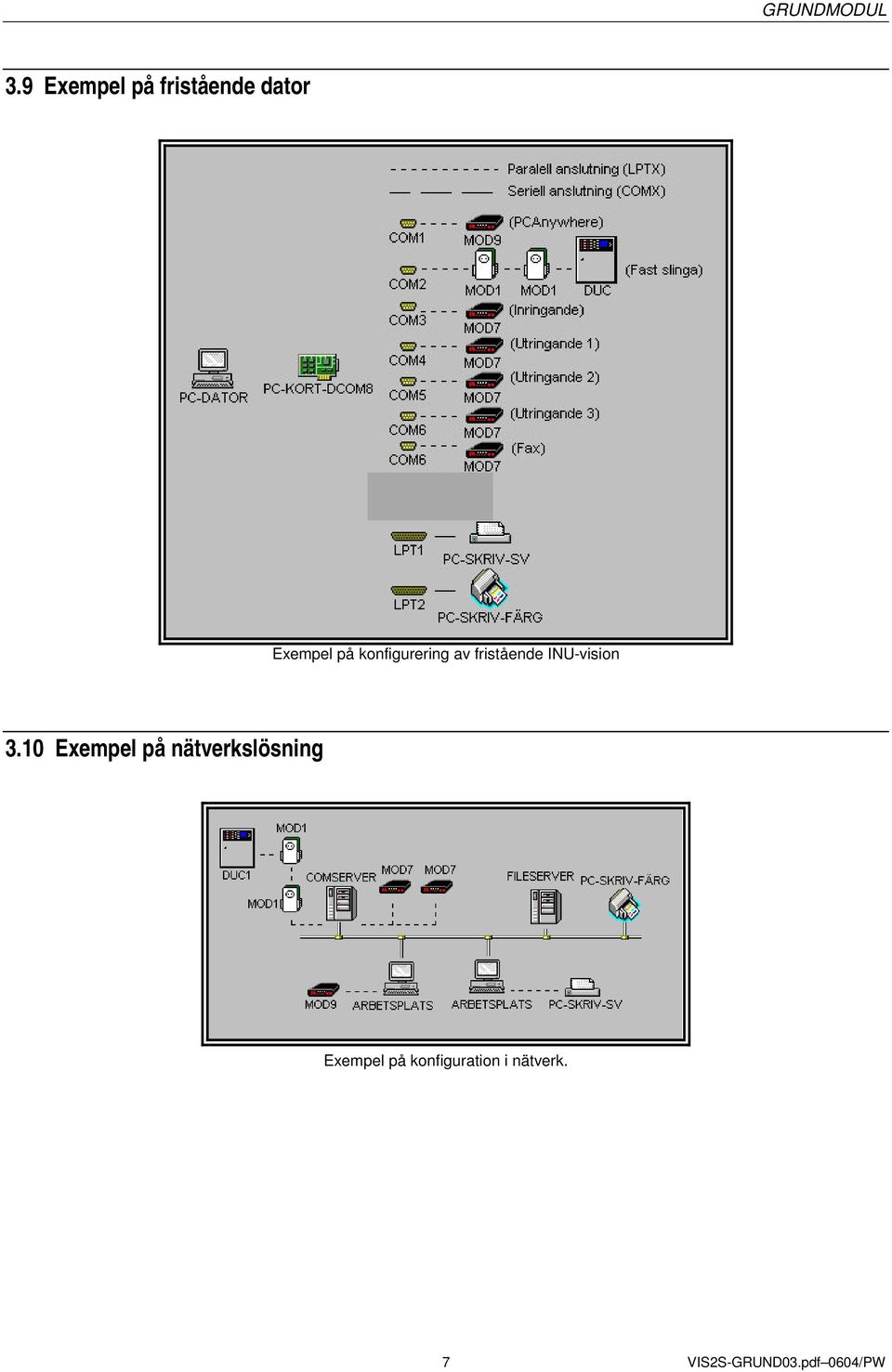

7 3.9 Exempel på fristående dator Exempel på konfigurering av fristående INU-vision 3.10 Exempel på nätverkslösning Exempel på konfiguration i nätverk. 7 VIS2S-GRUND03.pdf 0604/PW
