1 Sidantal 19 Version 3.2 Rev. Stockholms hamn AB Box STOCKHOLM Tel Fax E-post

2 2(19) FÖR BETECKNINGAR OCH SYMBOLER GÄLLER GENERELLT SS , SIS , SS SAMT KOMPLETTERANDE BETECKNINGAR ENLIGT NEDAN. DOCK GÄLLER ATT AV LUFTBEHANDLINGSSYSTEM INKLUDERANDE TA (TILLUFTSAGGREGAT) SAMT FA (FRÅNLUFTSAGGREGAT) GEMENSAMT SKALL BETECKNAS LB. BETECKNING OCH VARIABLER FÖR SYSTEM, KOMPONENTER (APPARATER) OCH PLATSUTRUSTNINGAR: Byggnad *) System Löpnummer Undersystem**) Löpnummer **) AAAA BB(B) CC DD EE Apparat/komponent FF Funktion Löpnummer Tillägg/kvalifierare Tillägg/Löpnr ***) G H II(I) *) Endast i överordnat system. K AAAA_BB(B)CC_DDEE_FFGH_II(I)K **) Endast vid efterbehandling EB (luftbehandling). ***) Endast i förkommande fall. Ovan redovisas namn på variabel i datasystem. På driftkort och skyltar används istället bindestreck - mellan delarna. I databas används A istället för Å och Ä samt O istället för Ö.

3 3(19) BYGGNAD AAAA AAAA_BB(B)CC_DDEE_FFGH_II(I)K Stockholms Hamns beteckning för byggnad enligt nedan: Byggnadsnummer Byggnad 1001 Magasin Magasin Magasin Byggnad Magasin Magasin Magasin Magasin Magasin Hus U infartsbyggnaden, Containerterminalen 1013 Bilvisitationsbyggnaden, Frihamnen 1014 Hus D, Banankompaniet 1015 Hus BT, Balticterminalen 1016 Hus C, bostadshus Frihamnen 1017 Hus B, Budéru 1018 Hus Y, K-kojan 1019 Hus W, Containerverkstad 1020 Hus A, Infartsbyggnad 1021 Hus V, Extrakojan 1025 Hus G, fd Kranverkstaden 1026 Hus H, fd Likriktarstation 1027 Hus F, Nya borgen 1029 Hus E, Förmanskojan 1030 Hus K, Båtsman 1031 Skjul C 1032 Skjul J 1038 Skjul R 1039 Skjul S 1042 Hus M, Truckverkstaden 1043 Hus N, f d Tullbevakningsbyggnaden

4 4(19) Byggnadsnummer Byggnad 1050 Stora tullhuset, Stadsgården Kontorsbyggnad, Skeppsbron 1052 Tullhus 1, Norra 1053 Tullhus 2, Mellersta 1054 Tullhus 3, Södra 1056 F d Tullhus, Blasieholmen (Waxholmsbolaget) 1062 Kommunalhus, Värtahamnen 1063 Bilvisitationsbyggnaden, Värtan 1064 Silja Gates, Värtahamnen 1065 Siljaterminalen 1066 Bilvisitationsbyggnaden, Silja 1071 Pumpatation, Loudden 1072 Kontorsbyggnaden, Hammarbyslussen 1073 Hammarbyhamnen, kurar 1074 Slusskontorsbyggnad H, Slussen 1078 Tullhuset, Masthamnen 1079 Danviksgatan 1, stora byggnaden Masthamnen 1080 Danviksgatan 1, lilla byggnaden Masthamnen 1082 Stadsgårdsterminalen

5 5(19) SYSTEM BB(B) AAAA_BB(B)CC_DDEE_FFGH_II(I)K VVS- OCH KYLSYSTEM SA DA KV VV VVC Tappvatten- och avloppsvattensystem Spillvatten Dagvatten Kallvatten Varmvatten Varmvattencirkulation BR Sprinklersystem Sprinkler L1 Gas- och tryckluftssystem Tryckluft KP KB KM KYM KA Kyl- och värmepumpsystem Köldbärare primär Köldbärare sekundär Kylmedium (Freon) Kylmedel (Vatten + t.ex. glykol) Kylaggregat, enskilt (betjänade t ex ett rum)

6 6(19) VP VS Värmesystem Värme primär Värme sekundär LB TA Luftbehandlingssystem LB-system Tilluftaggregat ELANLÄGGNINGAR Tekniska anläggningar C- Tele (communication) TPH TTH Hissanläggningar Personhiss Transporthiss UNDERSYSTEM DD AAAA_BB(B)CC_DDEE_FFGH_II(I)K EB Luftbehandlingssystem Efterbehandling Tekniska anläggningar BC Brandlarm SI Säkerhet, inbrott SP Säkerhet, person 24 Strömförsörjning (24 V Tele)

7 7(19) APPARAT/KOMPONENT FF AAAA_BB(B)CC_DDEE_FFGH_II(I)K Förutom beteckningar som ingår i standard enligt ovan skall följande användas: CAK CAV EXP FO GN PV PK PÅ MF MM MQ OK TL FB FS KF Cirkulationskylare Cirkulationsvärmare Expansionskärl Frekvensomformare Givare, närvaro Pump i värmesystem Pump i köldbärarsystem Pump i återvinningssystem Mätare, flöde Mätare, fuktighet Mätare, energi Omkopplare Tryckknapp (Exempelvis förlängd drift) Fasbrottsrelä Dvärgbrytare Överströmsskydd För apparat/komponentbeteckning med tre tecken nyttjas även G. H används som löpnummer.

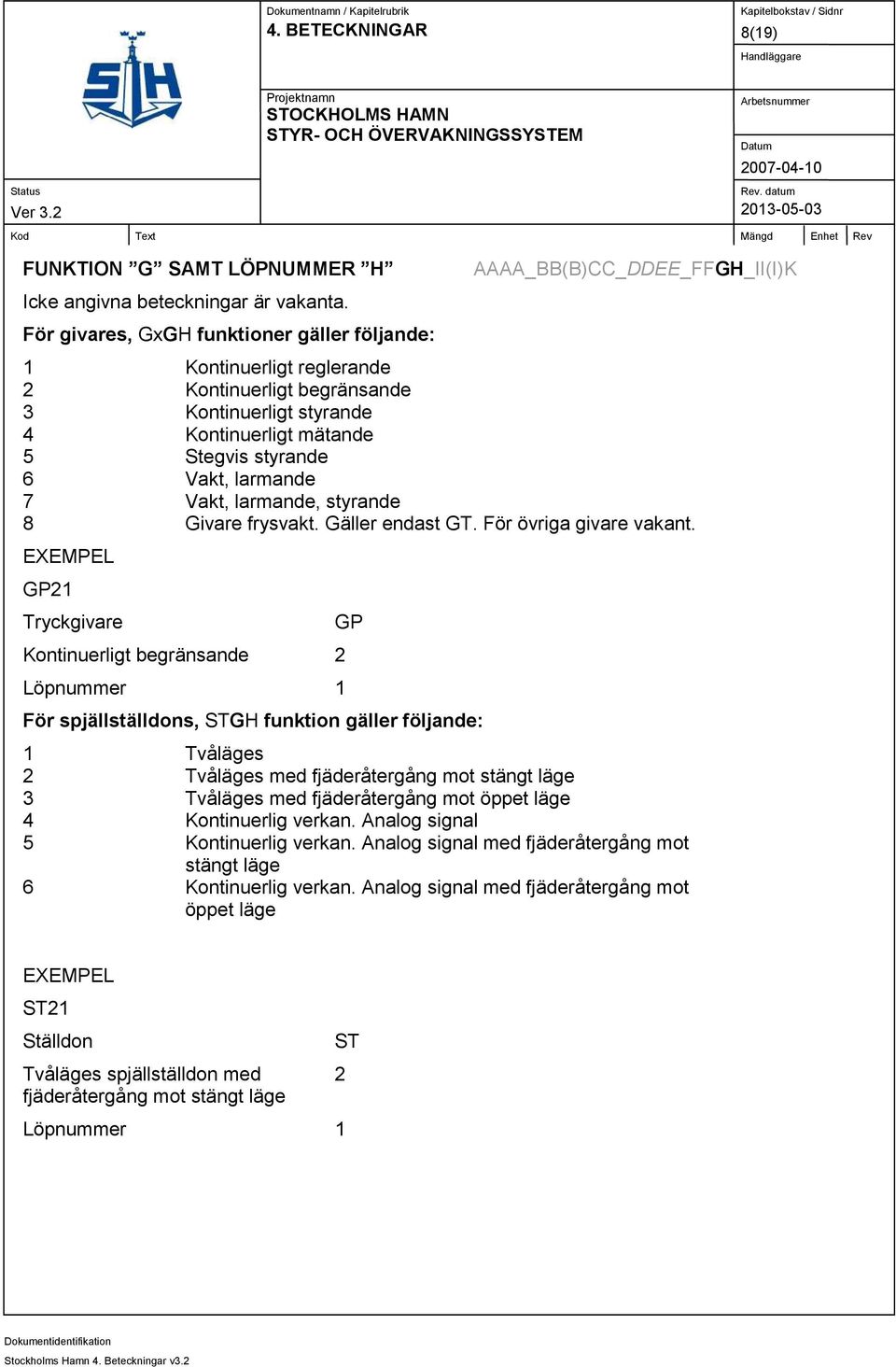

8 8(19) FUNKTION G SAMT LÖPNUMMER H Icke angivna beteckningar är vakanta. För givares, GxGH funktioner gäller följande: AAAA_BB(B)CC_DDEE_FFGH_II(I)K 1 Kontinuerligt reglerande 2 Kontinuerligt begränsande 3 Kontinuerligt styrande 4 Kontinuerligt mätande 5 Stegvis styrande 6 Vakt, larmande 7 Vakt, larmande, styrande 8 Givare frysvakt. Gäller endast GT. För övriga givare vakant. GP21 Tryckgivare Kontinuerligt begränsande 2 Löpnummer 1 GP För spjällställdons, STGH funktion gäller följande: 1 Tvåläges 2 Tvåläges med fjäderåtergång mot stängt läge 3 Tvåläges med fjäderåtergång mot öppet läge 4 Kontinuerlig verkan. Analog signal 5 Kontinuerlig verkan. Analog signal med fjäderåtergång mot stängt läge 6 Kontinuerlig verkan. Analog signal med fjäderåtergång mot öppet läge ST21 Ställdon Tvåläges spjällställdon med 2 fjäderåtergång mot stängt läge Löpnummer 1 ST

9 9(19) För ventilställdons, SVGH, funktion gäller följande: 1 Tvåläges ventil 2 Tvåportsventil, kontinuerlig verkan. Analog signal 3 Treportsventil, kontinuerlig verkan. Analog signal SV21 Ventilställdon Tvåportsventil kontinuerlig 2 verkan. Analog signal Löpnummer 1 SV

10 10(19) TILLÄGG/KOMPONENT II(I) SAMT K AAAA_BB(B)CC_DDEE_FFGH_II(I)K Vid fler än ett tillägg av samma typ kompletteras dessa med löpnummer. Exempelvis benämns fler gränsvärden låga, GVL1, GVL2 osv. Mätvärde Mätvärde Mätvärde Filtrerat Inställningsvärden Börvärde Börvärde låg Börvärde hög Börvärde förskjutning Börvärde varmhållning Börvärde stöttning MV MF BV BVL BVH BVF BVV BVS Gränsvärde låg Gränsvärde hög Tillslagsfördröjning Frånslagsfördröjning GVL GVH TFD FFD Filterfaktor FLT

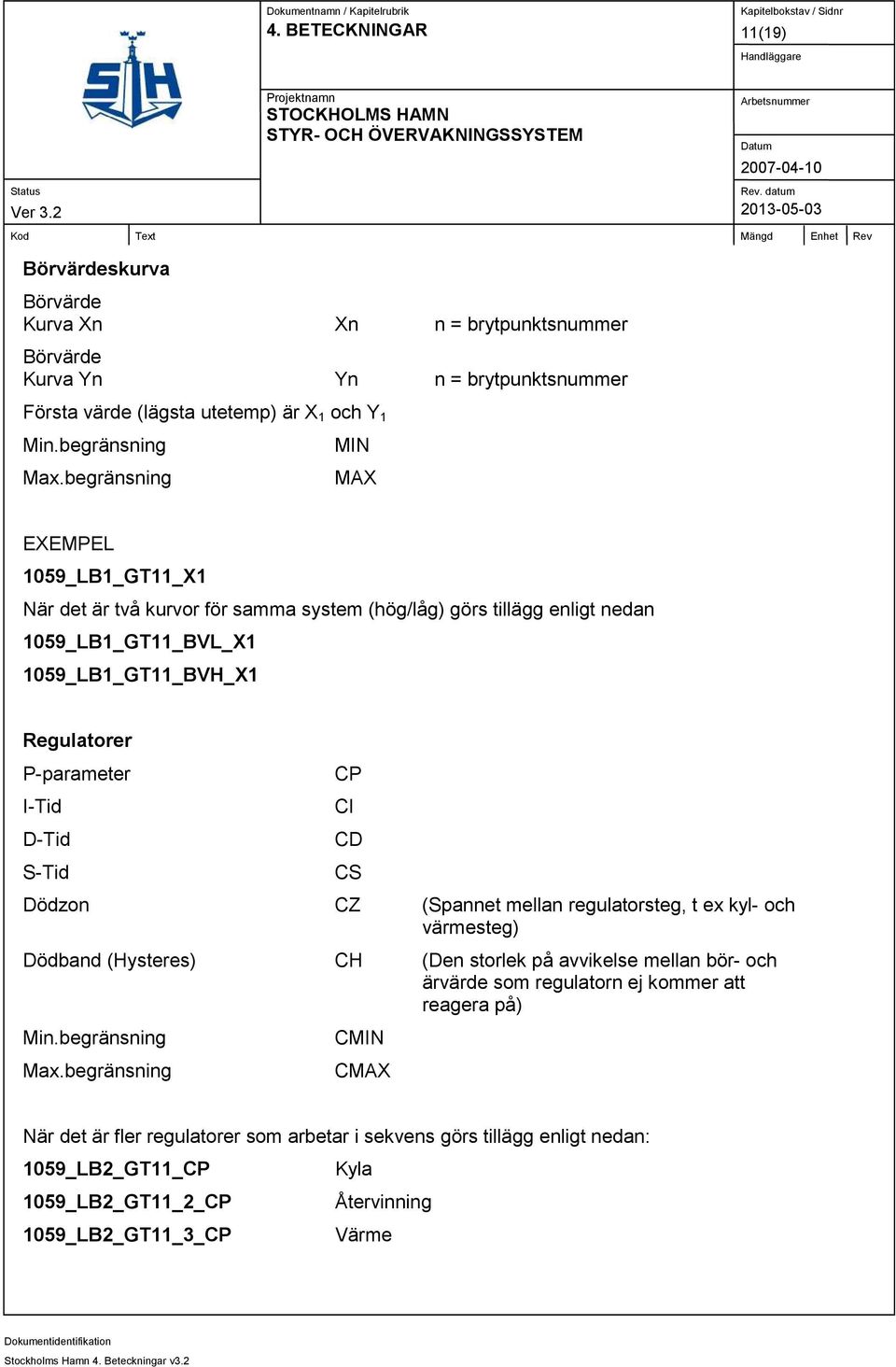

11 11(19) Börvärdeskurva Börvärde Kurva Xn Xn n = brytpunktsnummer Börvärde Kurva Yn Yn n = brytpunktsnummer Första värde (lägsta utetemp) är X 1 och Y 1 Min.begränsning Max.begränsning MIN MAX 1059_LB1_GT11_X1 När det är två kurvor för samma system (hög/låg) görs tillägg enligt nedan 1059_LB1_GT11_BVL_X1 1059_LB1_GT11_BVH_X1 Regulatorer P-parameter I-Tid D-Tid S-Tid CP CI CD CS Dödzon CZ (Spannet mellan regulatorsteg, t ex kyl- och värmesteg) Dödband (Hysteres) CH (Den storlek på avvikelse mellan bör- och ärvärde som regulatorn ej kommer att reagera på) Min.begränsning Max.begränsning CMIN CMAX När det är fler regulatorer som arbetar i sekvens görs tillägg enligt nedan: 1059_LB2_GT11_CP Kyla 1059_LB2_GT11_2_CP Återvinning 1059_LB2_GT11_3_CP Värme

12 12(19) Beräknat värde Beräknat börvärde Beräknat mätvärde Daggpunkt Verkningsgrad Indikeringar Indikering Till Indikering Från Indikering Lågfart Indikering Högfart Indikering Öppen Indikering Stängd Indikering HAND BB MB DP VVX IT IF ITL ITH IO IS IH Brandindikeringar Indikering branddrift Indikering brandstopp IBD IBS ASn_BLC1_IBD LBn_ BLC1_IBS (Samtliga system i ASn) Drifttid Drifttid Drifttid återställ DT DTA

13 13(19) Manöver Styrsignal R Styrsignal i HAND RMAN AUTO/HAND MAN (0 = Auto, 1 = Från, 2 = Till (A eller Låg), 3 = Till (B eller Hög), 4 = Till (A + B) AUTO/HAND (Analog) RSEL (0 = Auto, 1 = Hand) 1059_LB2_TF1_MAN 1059_LB2_TF1_RSEL 1059_LB2_TF1_RMAN 1059_LB2_TF1_R Manöver fläkt Manöver omformare Manuellt värde styrsignal Styrsignal 1059_LB2_SV21_RSEL 1059_LB2_SV21_RMAN 1059_LB2_SV21_R Manöver ventil Manuellt värde styrsignal Styrsignal Larm Givarfel Driftfel Låglarm Höglarm Avvikelselarm Avvikelselarm låg Avvikelselarm hög Larm Objekt ej i AUTO Komm.fel mot bussansluten utr. LG LD LL LH LA LAL LAH L LM LC

14 14(19) Brandlarm Servicelarm, rökdetektor Röklarm, rökdetektor Brandlarm Brandlarm tekniskt fel Öppen dörr/larmsändare från Sektion/detektor från Styrdon från Larmdon från LS L ELD_L FEL_L DOR_IO DET_IF SDN_IF LDN_IF 1059_BLC1_ELD_L

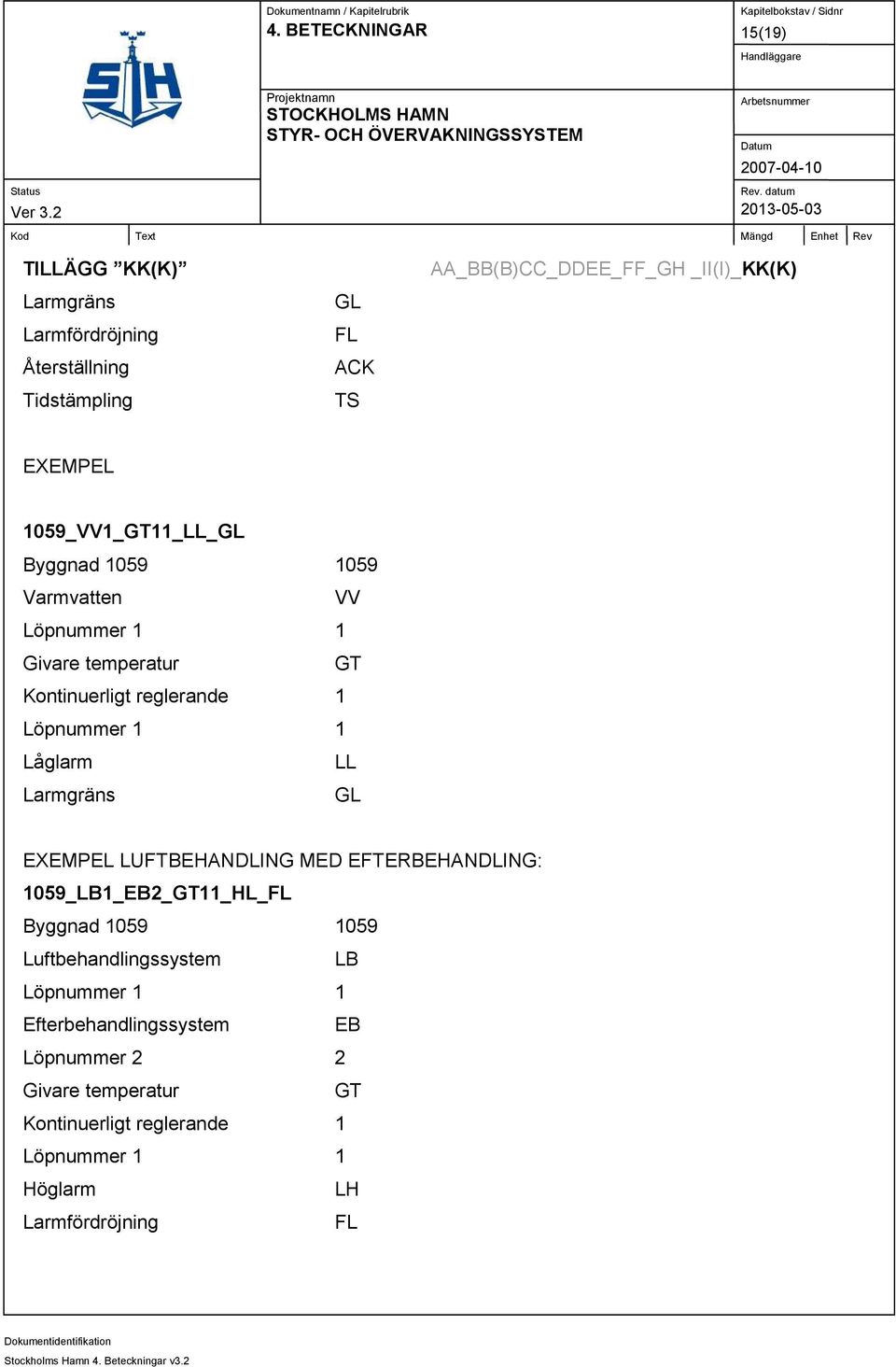

15 15(19) TILLÄGG KK(K) Larmgräns Larmfördröjning Återställning Tidstämpling GL FL ACK TS AA_BB(B)CC_DDEE_FF_GH _II(I)_KK(K) 1059_VV1_GT11_LL_GL Byggnad Varmvatten VV Löpnummer 1 1 Givare temperatur GT Kontinuerligt reglerande 1 Löpnummer 1 1 Låglarm LL Larmgräns GL LUFTBEHANDLING MED EFTERBEHANDLING: 1059_LB1_EB2_GT11_HL_FL Byggnad Luftbehandlingssystem LB Löpnummer 1 1 Efterbehandlingssystem EB Löpnummer 2 2 Givare temperatur GT Kontinuerligt reglerande 1 Löpnummer 1 1 Höglarm LH Larmfördröjning FL

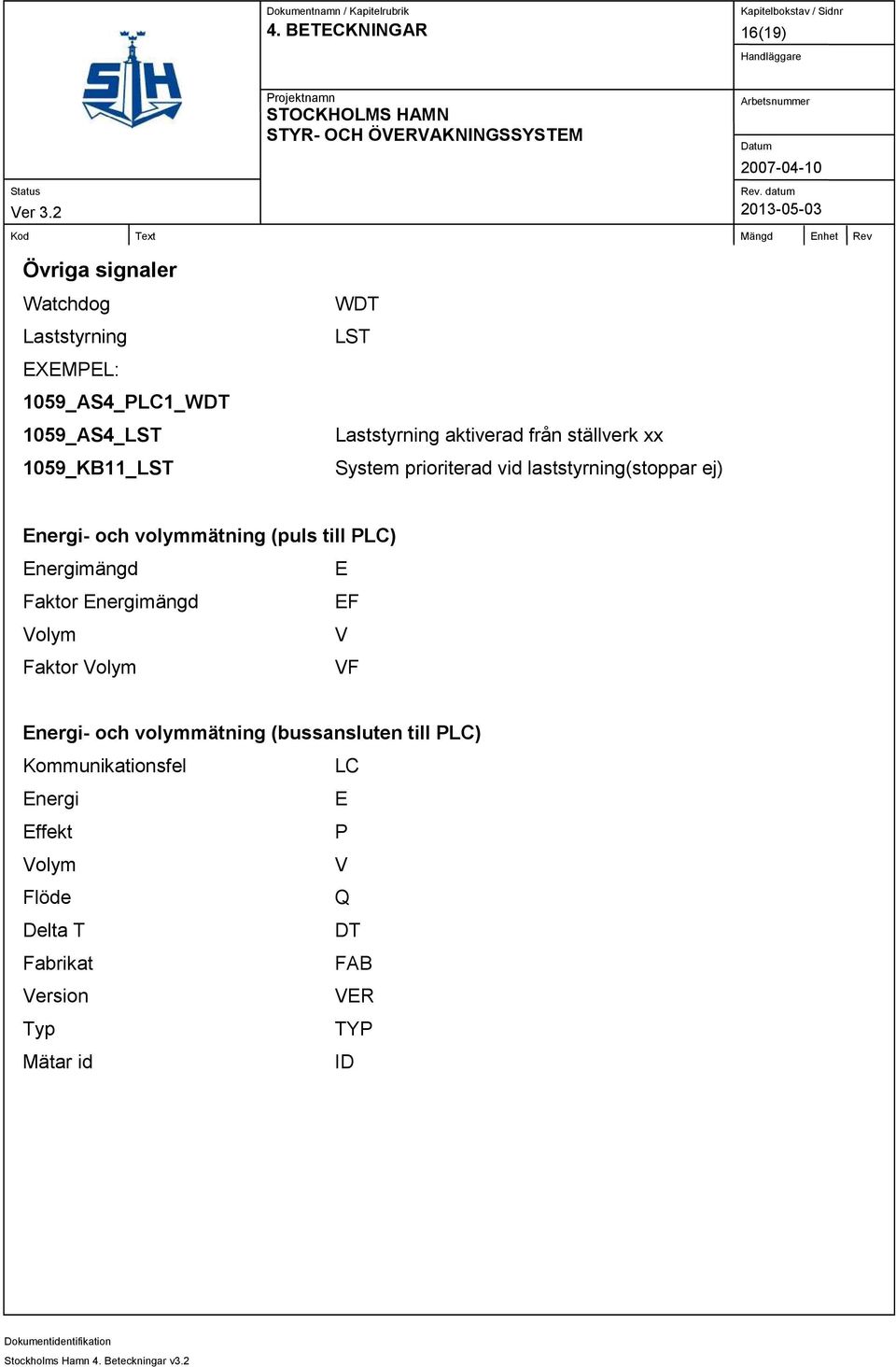

16 16(19) Övriga signaler Watchdog Laststyrning : 1059_AS4_PLC1_WDT 1059_AS4_LST 1059_KB11_LST WDT LST Laststyrning aktiverad från ställverk xx System prioriterad vid laststyrning(stoppar ej) Energi- och volymmätning (puls till PLC) Energimängd Faktor Energimängd Volym Faktor Volym E EF V VF Energi- och volymmätning (bussansluten till PLC) Kommunikationsfel Energi Effekt Volym Flöde Delta T Fabrikat Version Typ Mätar id LC E P V Q DT FAB VER TYP ID

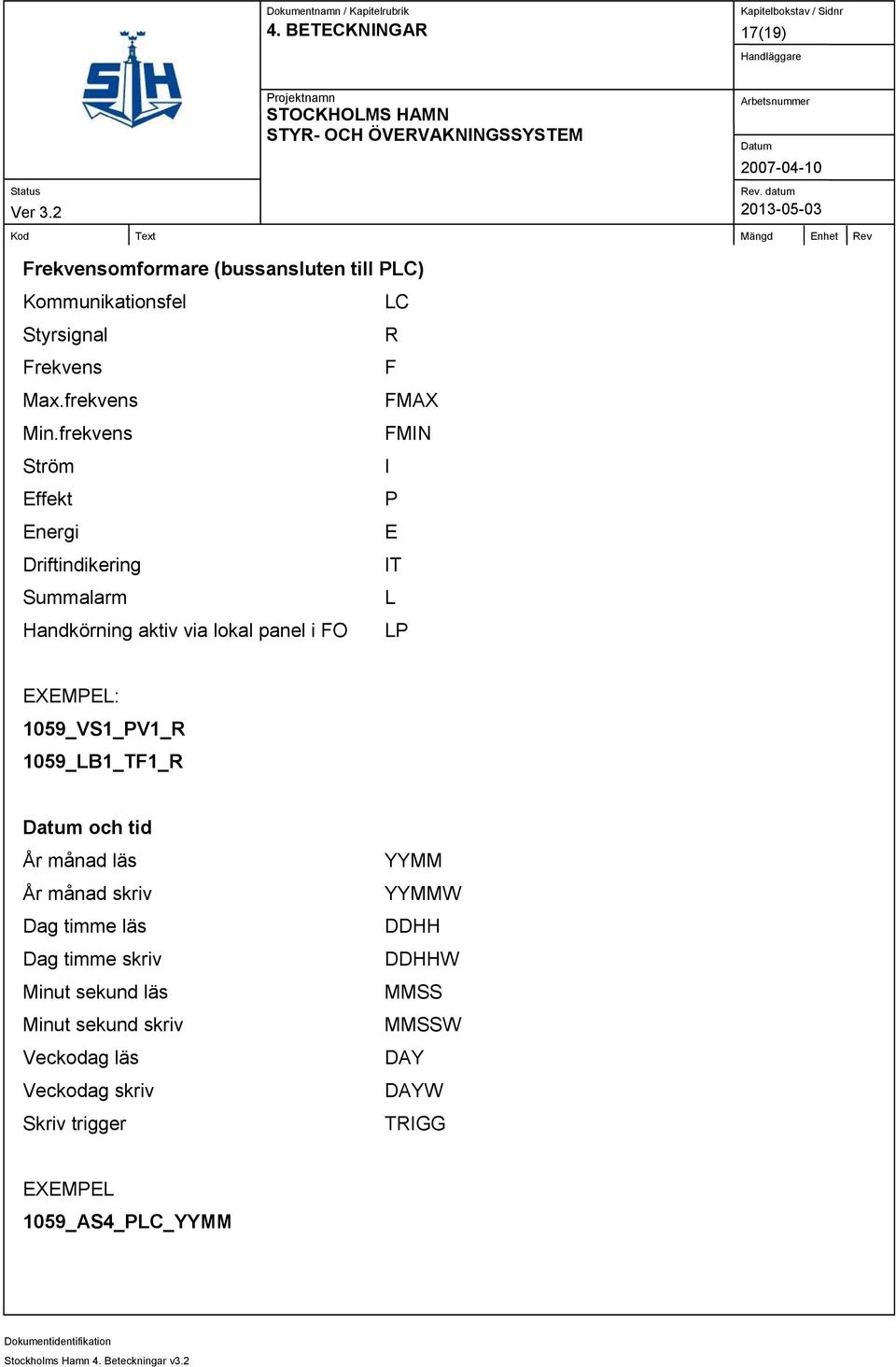

17 17(19) Frekvensomformare (bussansluten till PLC) Kommunikationsfel Styrsignal Frekvens Max.frekvens Min.frekvens Ström Effekt Energi Driftindikering Summalarm Handkörning aktiv via lokal panel i FO LC R F FMAX FMIN I P E IT L LP : 1059_VS1_PV1_R 1059_LB1_TF1_R och tid År månad läs År månad skriv Dag timme läs Dag timme skriv Minut sekund läs Minut sekund skriv Veckodag läs Veckodag skriv Skriv trigger YYMM YYMMW DDHH DDHHW MMSS MMSSW DAY DAYW TRIGG 1059_AS4_PLC_YYMM

18 18(19) Tidkanaler Varje tidkanal är uppdelad på 4 st. 16 bitars arrayer, x=1-4 Underlag för dessa adresser tillhandahålls av beställarens systemintegratör Tidkanal TKx 1059_LB1_EB2_TK1 1059_LB1_EB2_TK2 1059_LB1_EB2_TK3 1059_LB1_EB2_TK4 Tidkanal för motionskörning 1059_AS4_MOT_TK1 1059_AS4_MOT_TK2 1059_AS4_MOT_TK3 1059_AS4_MOT_TK4 Tidkanal för växling av parpumpar/fläktar 1059_AS4_VXL_TK1 1059_AS4_VXL_TK2 1059_AS4_VXL_TK3 1059_AS4_VXL_TK4

19 19(19) BETECKNING FÖR APPARATSKÅP: AA_ASB Byggnad/Kulvert *) AA Apparatskåp AS Löpnummer B : 1059_AS4 Byggnad Apparatskåp AS Löpnummer 4 4 För PLC sker tillägg med PLC : 1059_AS4_PLC För operatörspanel sker tillägg med OP : 1059_AS4_OP Stockholm
