1 Kundspecifik Konstruktionsanvisning, Uppsala kommun Skolfastigheter AB Överordnat fastighetsautomationssystem , Rev 2 RELATIONSHANDLING

2 (19) FÖRORD Detta dokument benämnt Kundspecifik konstruktionsanvisning, Uppsala kommun Skolfastigheter AB överordnat fastighetsautomationssystem utgör Uppsala kommun Skalfastigheters krav på leveranser av system i-, och integrationer till-, överordnat fastighetsautomationssystem. Detta dokument ansluter till och kompletterar dokument Konstruktionsanvisning, Standard Sverige, Överordnat fastighetsautomationssystem version daterad vilken återfinns som bilaga till detta dokument. Specificerade krav i dessa dokument gäller i följande ordning 1. Kundspecifik konstruktionsanvisning, överordnat fastighetsautomationssystsem, Skolfastigheter 2. Konstruktionsanvisning, Standard Sverige, överordnat fastighetsautomationssystsem om inte annat kravställts i för aktuellt projekts gällande förfrågningsunderlag eller ramhandling.

3 (19) Innehåll 1. Allmänna specifikationer Beteckningar Definitioner Dokumentation och mallar Datorkrav Installation av svenskt språkpaket Automatisk säkerhetskopiering System domän och användarkonton Övergripande struktur för EC Följande mappar ska finnas i EC: Övergripande struktur för ES Följande mappar ska finnas i ES: Uppkopplade enheter till ES: Paneler och TGML bilder: För nya områden och fastigheter Bilder på områdesnivå: Driftstatusbild på fastighetsnivå: Paneler på systemnivå: Övergripande struktur för AS Definition av punkter anslutna till IO moduler Uppkopplade enheter till AS: LonWorks: Modbus RTU och Modbus TCP: BACnet MSTP och BACnet IP: Beskrivning av mapparna i en AS Mappstruktur för varje delsystem: Bilder Diagram Dokument Larm Definition av larm Larmprioritet... 16

4 (19) Larmkategori Larmvisning Program Tidschema Kalender Trendloggar i AS Trendloggar i extern BACnet Enhet Utökad trendloggning Variabler Bilaga Systembeteckningar Beteckning av komponenter Utförande av komponenter i processbild Givare reglerande med frysskyddsfunktion Givare reglerande allmänt Givare allmänt Styrkurva Reglerande ställdon med frysvaktsfunktion Reglerande ställdon allmänt Ställdon allmänt Reglerande värmeåtervinning Motor Frekvensomformare Förbrukningsmätare Timer Larm Allmänt Driftfall Tidschema Komponentnumrering för styr- och övervakningsenheter Bilaga Färger i processbilder... 19

5 (19) 1. Allmänna specifikationer 1.1. Beteckningar 1.2. Definitioner 1.3. Dokumentation och mallar Hantering och dokumentering av IP-adresser sker i sin helhet av beställarens IT-avdelning. I alla projekt skall entreprenören begära erforderliga IP-adresser i projektet av beställaren och teknisk uppbyggnad av IP-kommunikationsnät skall avstämmas med beställaren innan konstruktionsstart. Inom Uppsala kommun Skolfastigheter skall alla BACnet-enheter som ansluts till IP-nätet dokumenteras i central BACnet IP-plan. Det ingår i entreprenörens åtagande att leverera erforderliga uppgifter om installerade BACnet-enheter till beställarens tekniskt ansvariga. Ingen DUC/PLC får anslutas till IP-nätet utan att BACnet device ID tilldelats från beställaren tekniskt ansvariga eller beställarens systemintegratör, detta då respektive BACnet-enhets device ID skall vara unika i hela Uppsala kommun Skolfastigheters bestånd. Viktigt! Ingen BBMD får aktiveras utan att först samordna med beställarens tekniskt ansvariga eller beställarens systemintegratör. 2. Datorkrav 2.1. Installation av svenskt språkpaket 2.2. Automatisk säkerhetskopiering

6 (19) 3. System domän och användarkonton Uppsala kommun använder användarhantering via Windows domän UPPSALA med tillhörande Active Directory. I EcoStruxure sker enbart behörighetshantering för respektive användarkontogrupp. Användarkontohantering sker i sin helhet av beställares IT-avdelning. Följande användarkontogrupper skall finnas i domänen SBO: Användarkontogrupp Windows gruppnamn Användare APP_STRUXUREWARE_ANVÄNDARE Driftansvariga APP_STRUXUREWARE_DRIFTANSVARIGA Programansvariga APP_STRUXUREWARE_PROGRAMANSVARIGA Systemadministratörer APP_STRUXUREWARE_SYSTEMADMINISTRATÖRER Inga ändringar får utföras av ovanstående konfiguration utan beställarens medgivande! Användarkonton: I EBO får endast följande lokala användarkonton finnas. Inga lokala konton får skapas utan beställarens medgivande! Automation Server och domäntillhörighet: Samtliga till EcoStruxure uppkopplade Automation Servers skall tillhöra domän SBO. Entreprenören ansvarar för att ge respektive Automation Server domäntillhörighet samt att sätta domän SBO som standardinloggningsdomän för respektive Automation Server. 4. Övergripande struktur för EC 4.1. Följande mappar ska finnas i EC: EC används ej inom Uppsala kommun Skolfastigheter.

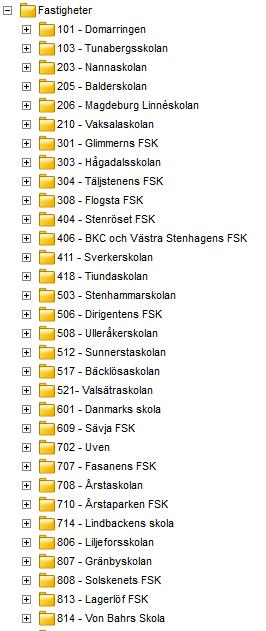

7 5. Övergripande struktur för ES Namn på ES för Uppsala kommun Skolfastigheter är UPPSALA (19) 5.1. Följande mappar ska finnas i ES: Fastigheter: För respektive uppkopplat objekt skall finnas en mapp under mapp Fastigheter. Mapp namnges enligt följande: [Resultatenhet] [Objektets populärnamn] Vid konstruktionsstart av nytt objekt som skall kopplas upp till EcoStruxure skall beställaren kontaktas med begäran om uppgift gällande resultatenhet och populärnamn för aktuellt objekt. Exempel på strukturell uppbyggnad mapp fastigheter:

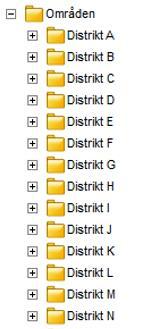

8 (19) Områden: Alla uppkopplade fastigheter indelas i områden. Områdesindelningen sker via distrikt. Vid konstruktionsstart av nytt objekt som skall kopplas upp till EcoStruxure skall beställaren kontaktas med begäran om uppgift gällande aktuellt distrikt som aktuellt objekt tillhör. Aktuella områden/distrikt inom Uppsala kommun Skolfastigheter: 5.2. Uppkopplade enheter till ES: Uppkopplade enheter direkt till Enterprise Server accepteras ej inom Uppsala kommun Skolfastigheter.

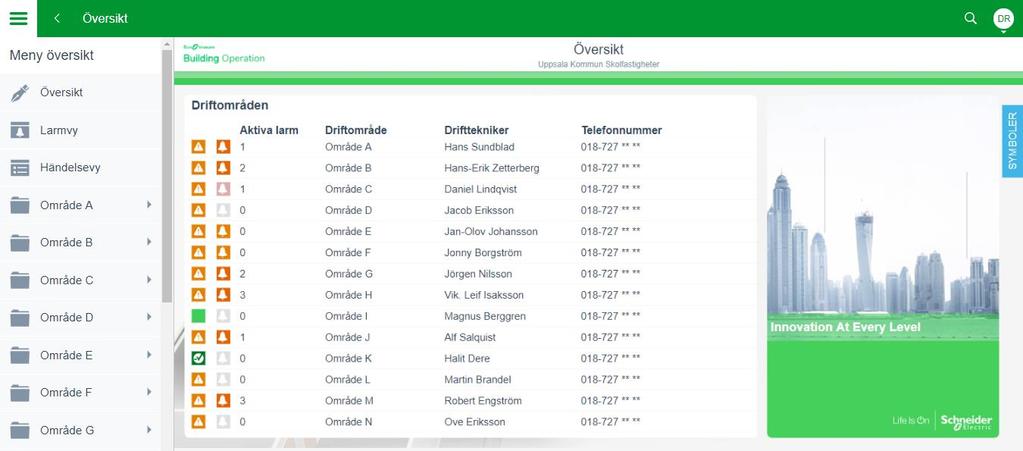

9 6. Paneler och TGML-bilder: (19) 6.1. För nya områden och fastigheter Områden skapas enligt EcoStruxure EBO2.0 menyobjektstruktur enligt i Standard Sverige kravställd uppbyggnad. Områden definieras som de ovan angivna 14 st Distrikt A-N. Menyobjekt på översiktsnivå skall innehålla länkar till följande objekt: - Översikt - Larmvy Larmvy för hela fastighetsbeståndet - Händelsevy Händelsevy för hela fastighetsbeståndet - Områdesmapp Mapp för respektive område Översiktsvy områden Kartnavigering I EcoStruxure EBO2.0 med klassisk menynavigering finns parallellt möjlighet till kartnavigering via pluginfunktion Google Maps. Vid uppläggning av nytt objekt skall entreprenör komplettera följande i konfigurering för kartnavigering: - Placera ut pinn för objekt på karta. Länka summalarm och avvikelsesymbol - Ange zoomnivå för fastighetsvy/orienteringsnivå på karta. Placera pinn för respektive system enligt placering i fastighet Entreprenör skall från beställaren begära in uppgift om aktuella koordinater som skall användas för konfigurering av kartvynavigering såväl på navigeringsnivå som orienteringsnivå.

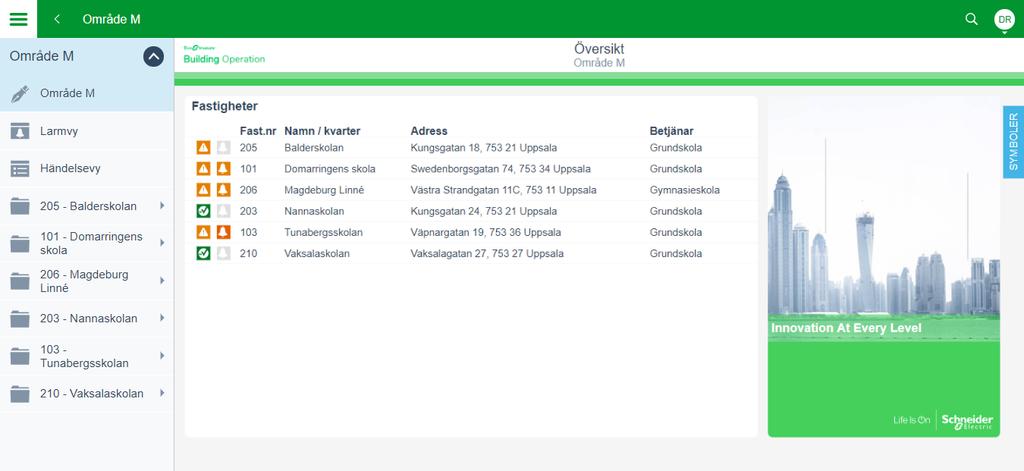

10 (19) 6.2. Bilder på områdesnivå: Respektive områdes fastighetsöversikt skall innehålla fastighetslista med redovisning av avvikelshanteringsstatus, larmstatus, fastighetsnummer, populärnamn, adress samt betjäning enligt nedanstående exempel. Menyobjekt på områdesnivå skall innehålla länkar till följande objekt: - Områdesvy - Larmvy Filtrerad för larm enbart tillhörande aktuellt område - Händelsevy Filtrerad för händelser enbart tillhörande aktuellt område - Fastighetsmapp Mapp för respektive fastighet. Namnges enligt nedanstående: [Resultatenhet] [Objektets populärnamn] Exempel Översiktsvy område/distrikt med tillhörande Meny Område M

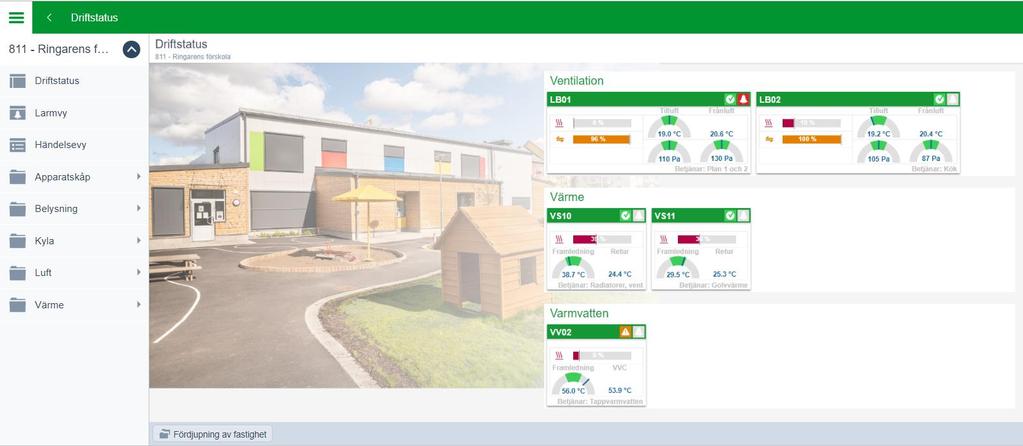

11 (19) 6.3. Driftstatusbild på fastighetsnivå: Respektive fastighet systemöversikt skall innehålla driftstatusvy med redovisning av respektive luftbehandlings-, värme- samt köldbärarsystem enligt Standard Sverige. Menyobjekt för navigering i fastigheten skall innehålla länkar till följande objekt: Obligatoriska länkar för alla fastigheter: - Driftstatusvy - Orienteringsvy - Larmvy Filtrerad för larm enbart tillhörande aktuell fastighet - Händelsevy Filtrerad för händelser enbart tillhörande aktuell fastighet Systemmappar som enbart skall finnas om system tillhörande respektive kategori finns i fastigheten: - Apparatskåp - Belysning - Kyla - Pumpgrop - Rum - Luft - Värme Exempel fastighetsmeny och driftstatusvy Bakgrundsbild i driftstatusvy i EcoStruxure EBO2.0 skall utgöras av vy över aktuellt objekt/skola. Grafisk figur för respektive fastighet tillhandahålls av beställaren efter begäran av entreprenören. Figur placeras och konfigureras enligt följande krav: Storlek: Gradient: 560 x 878 pixlar Startpunkt 0.0,1.0 ingen färg Slutpunkt 1.1,1.0 FFFFFF

12 (19) Menyobjekt Fördjupning av fastighet skall byggas upp enligt nedanstående struktur. Mappstrukturen utföres enhetligt oberoende av fastighet, dvs. även mappar utan innehåll skall finnas enligt bestämd standard i dialogen Fördjupning av fastighet. - Driftstatus Länk till systemets flödesbild - Orientering Länk till orienteringsbild över fastigheten - Larmvy Filtrerad för larm enbart tillhörande aktuell fastighet - Händelsevy Filtrerad för händelser enbart tillhörande aktuell fastighet - Dokument Länk till mapp dokument för aktuell fastighet 6.4. Paneler på systemnivå: Text i Rubrik i sidhuvud skall anges enligt följande: [Resultatenhet] [Objektets populärnamn]-[byggnad] [System1]/[System 2] Exempel: 101 Domarringens skola B LB2 Text i Betjänar/placering i sidhuvud skall anges enligt följande: Betjänar [huvudsakligt betjäningsområde], placering:[systemets placering] Exempel: Betjänar kök, matsal m.m, placering: fläktrum vind Sidfot skall anges enligt följande: [Apparatskåp] [Namn på Automation Server] [Namn på eventuell integrerad enhet] Exempel: AS Tunabergsskolan-AS11 Menyobjekt Fördjupning av system skall byggas upp enligt nedanstående struktur. Mappstrukturen utföres enhetligt oberoende av systemomfattning, dvs. även mappar utan innehåll skall finnas enligt bestämd standard i dialogen Fördjupning av system om inget annat framgår i nedan angivna instruktioner. - Systembild Länk till systemets flödesbild - Följebild Länk till systemspecifik följebild, t.ex. brandspjäll - Larmvy Filtrerad för larm enbart tillhörande aktuellt system - Händelsevy Filtrerad för händelser enbart tillhörande aktuellt system - Kurvor Länk till mapp kurvor för aktuellt system (endast för system med kurvfunktioner) - Tidschema Länk till mapp tidscheman för aktuellt system - Diagram Länk till mapp diagram för aktuellt system - Trendloggar Länk till mapp trendloggar för aktuellt system - Dokument Länk till mapp dokument för aktuellt system

13 (19) Menyobjekt Fördjupning av system för multisystem, t.ex. undercentraler eller andra systembilder innehållande mer än ett system, skall byggas upp enligt nedanstående struktur. Mappstrukturen utföres enhetligt oberoende av systemomfattning, dvs. även mappar utan innehåll skall finnas enligt bestämd standard i dialogen Fördjupning av system om inget annat framgår i nedan angivna instruktioner. - Systembild Länk till systemens gemensamma flödesbild - Larmvy Filtrerad för larm enbart till ingående system - Händelsevy Filtrerad för händelser till ingående system - Dokument Länk till mapp Dokument för ingående system Länk till systemmappar som enbart skall finnas för respektive system i multisystemet: - VP01 Exempel systemmapp inkommande fjärrvärme - VS10 Exempel systemmapp värmesystem - VS11 Exempel systemmapp värmesystem - VV02 Exempel systemmapp varmvattensystem Respektive systemmapp för multisystem skall vara uppbyggd enligt nedanstående struktur: - Kurvor Länk till mapp kurvor för aktuellt system (endast för system med kurvfunktioner) - Tidschema Länk till mapp tidscheman för aktuellt system - Diagram Länk till mapp diagram för aktuellt system - Trendloggar Länk till mapp trendloggar för aktuellt system Exempelfigur Fördjupning av system av multisystemtyp

14 (19) 7. Övergripande struktur för AS Namn på AS: Ska vara bestå av objektets resultatenhet, populärnamn samt det apparatskåp där Automation Servern är placerad. [Resultatenhet] [Objektets populärnamn] [Apparatskåp] Exempel: 502 Stenhammarskolan AS Definition av punkter anslutna till IO moduler 7.2. Uppkopplade enheter till AS: Systemintegration till EcoStruxure skall ske via Modbus TCP eller BACnet IP. Vid användande av EcoStruxure AS som reglerenhet tillåts integration av fältkomponenter såsom motorstyrenheter, givare, ställdon etc. via trådade gränssnitt för Modbus respektive BACnet LonWorks: Modbus RTU och Modbus TCP: Vid systemintegration via Modbus TCP skall ställda krav och anvisningar i Ramverk Systemintergation [Modbus] EcoStruxure Building Operation - v följas. Alla avsteg från uppställt ramverk skall godkännas av beställarens tekniska ansvariga BACnet MSTP och BACnet IP: Namngivning av BACnet-IP enhet skall ske enligt samma princip som namngivning av Automation Server (se Namn på AS: ) med tillhörande indexering i form av prefix _löpnummer där löpnummer avser antal enheter inom samma apparatskåp. Exempel: 502 Stenhammarskolan AS13_1 Följande principiella nätverkstekniska uppbyggnader tillåts: 1. BACnet via trådad MS/TP. Ingen routning mellan BACnet MS/TP och BACnet IP tillåts. 2. BACnet IP mellan Automation Server och BACnet IP-enhet via separat VLAN Beställarens fysiska LAN används. Ingen routning mellan BACnet-nätverk i VLAN och BACnet-nätverk på Uppsala skolfastigheters LAN tillåts.

15 (19) 3. BACnet IP mellan Automation Server och BACnet IP-enhet via lokalt VLAN Denna lösning accepteras enbart efter skriftligt godkännande av beställarens tekniskt ansvariga. Vid systemintegration via BACnet IP skall ställda krav och anvisningar i Ramverk Systemintergation [BACnet] EcoStruxure Building operation - v följas. Alla avsteg från uppställt ramverk skall godkännas av beställarens tekniska ansvariga.

16 8. Beskrivning av mapparna i en AS 8.1. Mappstruktur för varje delsystem: 8.2. Bilder 8.3. Diagram (19) Följande avsteg avseende diagram jämfört med Standard Sverige gäller generellt hos Uppsala kommun Skolfastigheter: - Diagram Ställdon skall ej finnas. - Diagram Reglering skall vara döpt Temperaturreglering - Diagram Temperaturreglering för luftbehandling skall alltid ha logg temperaturverkningsgrad på sekundär axel (för system där beräknad temperaturverkningsgrad finns) 8.4. Dokument 8.5. Larm Larmprefix skall ej användas inom Uppsala kommun Skolfastigheter Definition av larm Larmprioritet Larmkategori Larmvisning 8.6. Program 8.7. Tidschema Kalender

17 (19) 8.8. Trendloggar i AS Nedan markerade justeringar med fet stil avser specifika krav på loggning och lagring av loggning som gäller specifikt för Uppsala kommun Skolfastigheter. Typ Intervall Min. ändring Loggutrymme AS ES Värme/Vent/Kyl-givare 10 min 0,1 30 dagar 365 dagar Tappvarmvatten 10 min 0,1 30 dagar 365 dagar Rumsgivare 10 min 0,1 30 dagar 365 dagar Utetemperatur 10 min 0,1 30 dagar 365 dagar Ställdon 10 min 1 % 30 dagar 365 dagar Tryck i luft 10 min 10 Pa 30 dagar 365 dagar Tryck i vätska 10 min 0,1 kpa 30 dagar 365 dagar Flöde i luft och vätska 10 min 0,1 l/s 30 dagar 365 dagar Ljus inomhus 10 min 10 lux 30 dagar 365 dagar Ljus utomhus 10 min 50 lux 30 dagar 365 dagar Relativ fuktighet 10 min 1 % RH 30 dagar 365 dagar Digitala signaler 10 min 0,1 30 dagar 365 dagar 8.9. Trendloggar i extern BACnet Enhet Loggintervall och slutlagringslängd (utökade loggar) skall anpassas med motsvarande justeringar som rubrik 8.8 även för Trendloggar i extern BACnet-enhet Utökad trendloggning Utökad trendloggning ska ha suffixet - Ext Variabler

18 (19) 9. Bilaga Systembeteckningar Ej relevant för Uppsala kommun Skolfastigheter. Separat märkhandling ersätter dessa krav Beteckning av komponenter Ej relevant för Uppsala kommun Skolfastigheter. Separat märkhandling ersätter dessa krav Utförande av komponenter i processbild Givare reglerande med frysskyddsfunktion Givare reglerande allmänt Givare allmänt Styrkurva Reglerande ställdon med frysvaktsfunktion Reglerande ställdon allmänt Ställdon allmänt Reglerande värmeåtervinning Motor Frekvensomformare Förbrukningsmätare Timer Larm Allmänt Driftfall Tidschema 9.4. Komponentnumrering för styr- och övervakningsenheter Ej relevant för Uppsala kommun Skolfastigheter. Separat märkhandling ersätter dessa krav.

19 (19) 10. Bilaga Färger i processbilder
