Systemkrav Infrasystem Väg - Anslutning av NTS-Objekttyp: ASÖ

Storlek: px
Starta visningen från sidan:

Download "Systemkrav Infrasystem Väg - Anslutning av NTS-Objekttyp: ASÖ"

Transkript

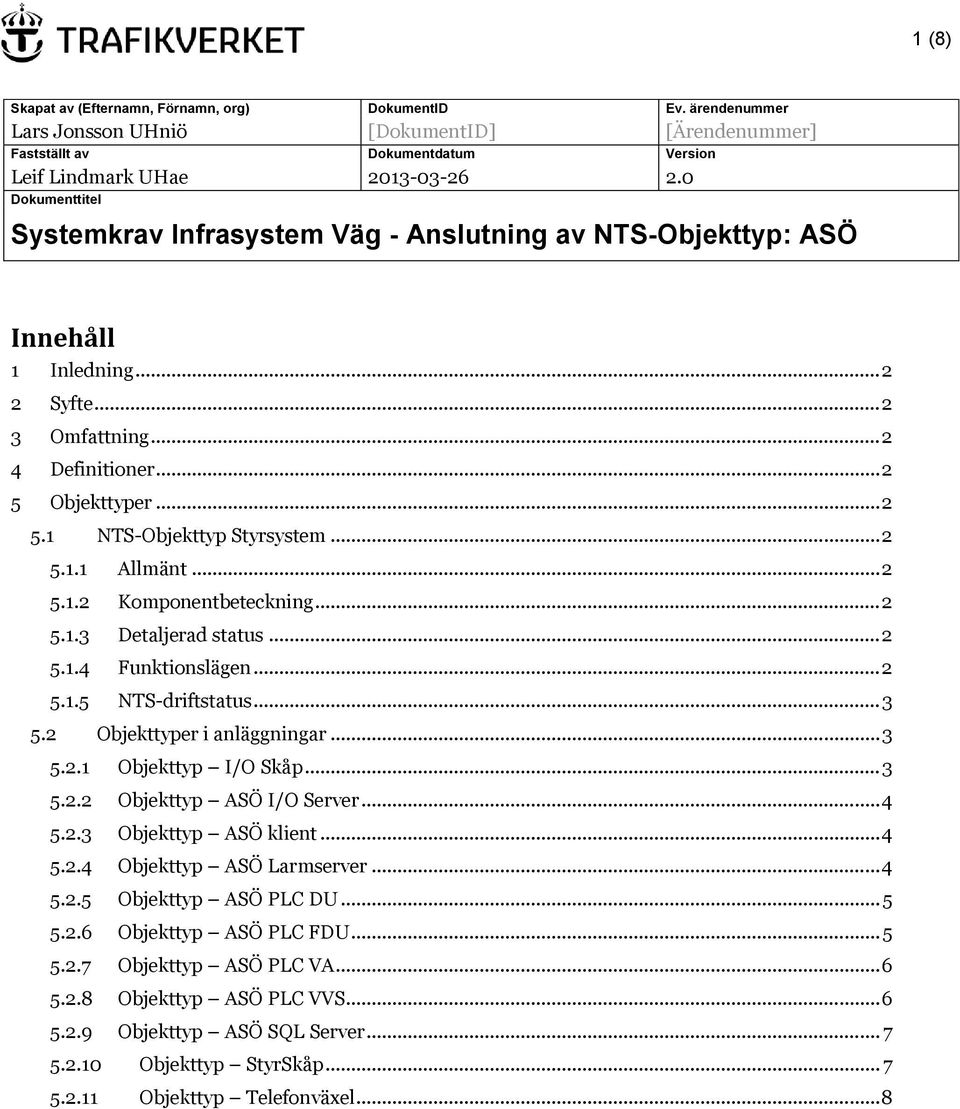

1 1 (8) Skapat av (Efternamn, Förnamn, org) DokumentID Ev. ärendenummer Lars Jonsson UHniö [DokumentID] [Ärendenummer] Fastställt av Dokumentdatum Version Leif Lindmark UHae Dokumenttitel Systemkrav Infrasystem Väg - Anslutning av Objekttyp: ASÖ Innehåll 1 Inledning Syfte Omfattning Definitioner Objekttyper Objekttyp Styrsystem Allmänt Komponentbeteckning Detaljerad status Funktionslägen driftstatus Objekttyper i anläggningar Objekttyp I/O Skåp Objekttyp ASÖ I/O Server Objekttyp ASÖ klient Objekttyp ASÖ Larmserver Objekttyp ASÖ PLC DU Objekttyp ASÖ PLC FDU Objekttyp ASÖ PLC VA Objekttyp ASÖ PLC VVS Objekttyp ASÖ SQL Server Objekttyp StyrSkåp Objekttyp Telefonväxel... 8

2 2 (8) 1 Inledning Trafikledningen är uppbyggd kring hantering av objekt och en viss funktion hos objekten. För att trafikledningen skall känna igen sig samordnas objekttyper i alla anläggningar. Förbättringsförslag som berör detta dokument ska ställas till enheten för elkraftsystem via Fotnoter är råd/instruktioner till den som använder dokumentet för kravställande. 2 Syfte Syftet med dokumentet är att styra vilka funktionslägen, status och larmtyper för en objekttyp som ska användas vid anslutning av väganläggningar mot centrala system. Målgrupp för dokumentet är personal som arbetar med väganläggningar som skall anslutas mot Trafikverkets centrala system för Trafikledning - NTS. 3 Omfattning Dessa riktlinjer är tillämpliga för väganläggningar med installationer och ITS. Dokumentet omfattar beskrivning av Objekttyp och av objekttyp i en standardanläggnings ASÖ. Dokumentet beskriver också funktionslägen, status och larm för rapportering mot NTS. Dokumentet är anpassat efter en standardanläggning och en projektanpassning av objekttyper, funktionslägen, status och larm skall göras utifrån anläggningens utformning. 4 Definitioner - 5 Objekttyper OBJEKTTYP STYRSYSTEM ALLMÄNT Styrsystemsobjektet tar emot larm och status på anläggningen och används för styrutrustningar som inte kopplas direkt till ett annat objekt KOMPONENTBETECKNING För Styrsystem objektet krävs att det skapas en komponentgrupp (CG) tillhörande samma system som underliggande objekt DETALJERAD STATUS FUNKTIONSLÄGEN

3 3 (8) DRIFTSTATUS Driftstatus för NTS rapporteras enligt följande tabell. Bit satt till 1 innebär att villkoret är uppfyllt och bit satt till 0 (noll) att det inte är uppfyllt. Element Bit (name) När sätts status (system) Status i överordnat system State 1 Något av ASÖ-objekten är i Ljusblå lokal styrning Lokal, Hand eller anläggningen är i verifieringsläge. (Lokalt system) 2 objektet saknar kontakt med alla objekt. (Överordnat och lokalt system) Lila Kommunikationen bruten 3 Objektet har ett larm med hög prioritet. (Prioritet 1) (Lokalt system) Röd Högprioriterat fel 4 Objektet har ett larm med medelprioritet (Prioritet 2) (Lokalt system) 5 Objektet har ett larm med låg prioritet. (Prioritet 3) (Lokalt system) 6 Denna signal är alltid aktiv. (Lokalt system) 7 Denna signal är alltid inaktiv. (lokalt system) 8 Alla till objektet hörande objekt är i läge AVSTÄLLD eller är inte implementerade. Gul Medelprioriterat fel Blå Lågprioriterat fel Grön - Normal drift används Mörkgrå Normal drift - vila Ljusgrå Ej ansluten 5.2 OBJEKTTYPER I ANLÄGGNINGAR objektet byggs upp av objekt i anläggningen. De objekttyper som finns i kapitlet är objekttyper som påverkar objekttypen, t.ex. genom att objekt av objekttypen genererar larm som skall kopplas till objekt av objekttypen. Objekttyper i detta kapitel är exempel på objekttyper som finns i vissa anläggningar men inte i alla. Informationen i kapitlet används där det är tillämpligt OBJEKTTYP I/O SKÅP Allmänt Skåp för inkoppling av I/O tillhörande ASÖ Komponentbeteckning Objektet I/O-skåp motsvarar ett fysiskt skåp och betecknas som ett apparatskåp (WA) tillhörande ASÖ (810) Larm Beroende på utformning av anläggning finns larm mot ITV eller andra i I/O-skåpen anslutna system.

4 4 (8) Objekttyp Objekttyp I/O-skåp Styrsystem I/O-skåp: Apparatskåpsdörr öppen 2 D I/O-skåp Styrsystem I/O-skåp: Summalarm utlöst säkring 2 D I/O-skåp Styrsystem I/O-skåp: Utlöst säkring 2 D I/O-skåp Styrsystem I/O-skåp: Utebliven matning 24VDC 2 D I/O-skåp Styrsystem I/O-skåp: Fasbrott 2 D I/O-skåp Styrsystem I/O-skåp: Utlöst säkring ITV 2 D I/O-skåp Styrsystem I/O-skåp: Kommunikationsavbrott DP-Nod 1 D I/O-skåp Styrsystem I/O-skåp: Fel i DP-Nod 2 D OBJEKTTYP ASÖ I/O SERVER Allmänt ASÖ I/O Server hanterar Inputs och Outputs och hanterar hela anläggningen Komponentbeteckning Objektet ASÖ I/O-server motsvarar en server och betecknas som en server (NS) tillhörande ASÖ (810) Larm Objekttyp Objekttyp ASÖ I/O server Styrsystem ASÖ I/O Server: Ur funktion* 1 D ASÖ I/O server Styrsystem ASÖ I/O Server: Diskenhet offline* 1 D OBJEKTTYP ASÖ KLIENT Allmänt ASÖ klient är utplacerade där det behövs arbetsplatser med tillgång till ASÖ Komponentbeteckning Objektet ASÖ klient motsvarar en fysisk klient och betecknas som en PC (NP) tillhörande ASÖ (810) Larm Objekttyp Objekttyp ASÖ klient Styrsystem ASÖ Klient: Ur funktion 1 D OBJEKTTYP ASÖ LARMSERVER Allmänt ASÖ I/O Server hanterar Inputs och Outputs och hanterar hela anläggningen Komponentbeteckning Objektet ASÖ larmserver motsvarar en server och betecknas som en server (NS) tillhörande ASÖ (810).

5 5 (8) Larm Larm för XNI avser larm mellan system för ASÖ och NTS, X i XNI ersätts med relevant första bokstav. Objekttyp Objekttyp ASÖ Larmserver Styrsystem ASÖ Larmserver: Ur funktion 1 D ASÖ Larmserver Styrsystem ASÖ Larmserver: XNI Ur funktion 1 D ASÖ Larmserver Styrsystem ASÖ Larmserver: NTS Ej anslutet 1 D ASÖ Larmserver Styrsystem ASÖ Larmserver: SQL Larmdatabas ur funktion 2 D ASÖ Larmserver Styrsystem ASÖ Larmserver: SQL Historikdatabas ur funktion 2 D OBJEKTTYP ASÖ PLC DU Allmänt ASÖ PLC DU är den PLC som är placerad i driftutrymmen för lokal styrning Komponentbeteckning Objektet ASÖ PLC DU motsvarar en PLC och betecknas som en PLC (NP) tillhörande ASÖ (810) Larm ASÖ PLC DU Styrsystem ASÖ PLC DU: Batterifel 2 D ASÖ PLC DU Styrsystem ASÖ PLC DU: Systemfel 2 D ASÖ PLC DU Styrsystem ASÖ PLC DU: Kommunikationsavbrott Primär ASÖ MMI 1 D ASÖ PLC DU Styrsystem ASÖ PLC DU: Kommunikationsavbrott Sekundär ASÖ MMI 1 D ASÖ PLC DU Styrsystem ASÖ PLC DU: Ur funktion 1 D OBJEKTTYP ASÖ PLC FDU Allmänt PLC FDU är placerad i förstärkt driftuttrymme FDU och hanterar anläggningsövergripande funktioner Komponentbeteckning Objektet ASÖ PLC FDU motsvarar en PLC och betecknas som en PLC (NP) tillhörande ASÖ (810) Larm Beroende på utformningen av anläggningen finns fler eller färre kommunikationslarm. Objekttyp Objekttyp ASÖ PLC DU: Kommunikationsavbrott ASÖ PLC DU Styrsystem mot FDU 1 D Larm för kommunikationsavbrott mellan FDU och samtliga DU finns i standardanläggning xx ersätts med relevant numrering mellan 01-19, DUYYYY med relevant DU-beteckning. Objekttyp Objekttyp

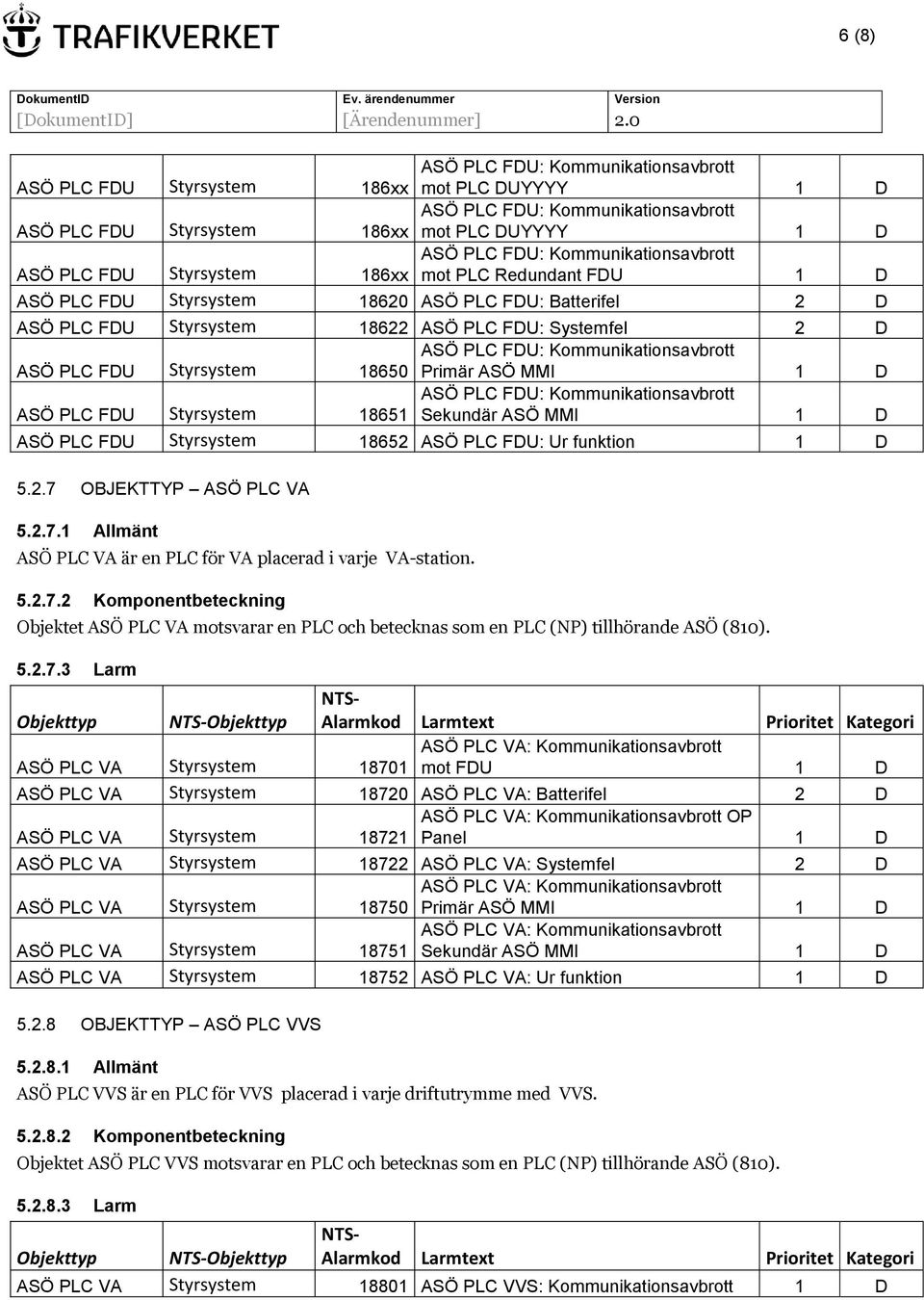

6 6 (8) 186xx mot PLC DUYYYY 1 D 186xx mot PLC DUYYYY 1 D 186xx mot PLC Redundant FDU 1 D ASÖ PLC FDU: Batterifel 2 D ASÖ PLC FDU: Systemfel 2 D Primär ASÖ MMI 1 D Sekundär ASÖ MMI 1 D ASÖ PLC FDU: Ur funktion 1 D OBJEKTTYP ASÖ PLC VA Allmänt ASÖ PLC VA är en PLC för VA placerad i varje VA-station Komponentbeteckning Objektet ASÖ PLC VA motsvarar en PLC och betecknas som en PLC (NP) tillhörande ASÖ (810) Larm ASÖ PLC VA Styrsystem ASÖ PLC VA: Batterifel 2 D ASÖ PLC VA: Kommunikationsavbrott OP ASÖ PLC VA Styrsystem Panel 1 D ASÖ PLC VA Styrsystem ASÖ PLC VA: Systemfel 2 D ASÖ PLC VA Styrsystem ASÖ PLC VA: Kommunikationsavbrott Primär ASÖ MMI 1 D ASÖ PLC VA Styrsystem ASÖ PLC VA: Kommunikationsavbrott Sekundär ASÖ MMI 1 D ASÖ PLC VA Styrsystem ASÖ PLC VA: Ur funktion 1 D OBJEKTTYP ASÖ PLC VVS Allmänt ASÖ PLC VVS är en PLC för VVS placerad i varje driftutrymme med VVS Komponentbeteckning Objektet ASÖ PLC VVS motsvarar en PLC och betecknas som en PLC (NP) tillhörande ASÖ (810) Larm Objekttyp Objekttyp Objekttyp Objekttyp ASÖ PLC VA: Kommunikationsavbrott ASÖ PLC VA Styrsystem mot FDU 1 D ASÖ PLC VA Styrsystem ASÖ PLC VVS: Kommunikationsavbrott 1 D

7 7 (8) mot FDU ASÖ PLC VA Styrsystem ASÖ PLC VVS: Batterifel 2 D ASÖ PLC VVS: Kommunikationsavbrott ASÖ PLC VA Styrsystem OP Panel 2 D ASÖ PLC VA Styrsystem ASÖ PLC VVS: Systemfel 2 D ASÖ PLC VA Styrsystem ASÖ PLC VVS: Kommunikationsavbrott Primär ASÖ MMI 1 D ASÖ PLC VA Styrsystem ASÖ PLC VVS: Kommunikationsavbrott Sekundär ASÖ MMI 1 D ASÖ PLC VA Styrsystem ASÖ PLC VVS: Ur funktion 1 D OBJEKTTYP ASÖ SQL SERVER Allmänt ASÖ SQL Server är anläggningens databasserver och hanterar lagring av historik Komponentbeteckning Objektet ASÖ SQL server motsvarar en server och betecknas som en server (NS) tillhörande ASÖ (810) Larm ASÖ SQL Server Styrsystem ASÖ SQL Server: Larmhistorik ur funktion 1 D ASÖ SQL Server Styrsystem ASÖ SQL Server: Redundans ur funktion 1 D OBJEKTTYP STYRSKÅP Allmänt Skåp för placering av styrutrustning i driftutrymmen Komponentbeteckning Objektet Styrskåp motsvarar ett fysiskt skåp/stativ och betecknas som ett apparatskåp, stativ (WA) tillhörande ASÖ (810) Larm Objekttyp Objekttyp ASÖ SQL Server: Trendhistorik ur ASÖ SQL Server Styrsystem funktion 1 D Beroende på utformning av anläggning finns larm mot ITV eller andra i I/O-skåpen anslutna system. Objekttyp Objekttyp Styrskåp Styrsystem Styrskåp: Apparatskåpsdörr öppen 2 D Styrskåp Styrsystem Styrskåp: Utlöst säkring DU 2 D Styrskåp Styrsystem Styrskåp: Utlöst säkring FDU 2 D Styrskåp Styrsystem Styrskåp: Utebliven matning 24VDC 2 D

8 8 (8) OBJEKTTYP TELEFONVÄXEL Allmänt Lokal telefonväxel för anläggningen till vilken alla telefoner i anläggningen är kopplad Komponentbeteckning Objektet Telefonväxel motsvarar en växel och betecknas som en växel (NE) tillhörande telefonsystem (8876) Larm Beroende på utformning av anläggning finns larm mot ITV eller andra i I/O-skåpen anslutna system. Objekttyp Objekttyp Telefonväxel Styrsystem Telefonväxel: Summalarm 1 D Telefonväxel Styrsystem Telefonväxel: Watchdog Telefonväxel utlöst 1 D Telefonväxel Styrsystem Telefonväxel: Watchdog Telefonapparatkontrollsystem utlöst 1 D Telefonväxel Styrsystem Telefonväxel: Summalarm Telefonväxel 1 D Fastställd version Dokumentdatum Ändring Namn Första fastställda Joakim Frank UHaen version
