1 1 (10) Skapat av (Efternamn, Förnamn, org) DokumentID Ev. ärendenummer Lars Jonsson UHniö [DokumentID] [Ärendenummer] Fastställt av Dokumentdatum Version Leif Lindmark UHae Dokumenttitel Systemkrav Infrasystem Väg Anslutning av NTS Objekttyp: VA Pumpstation Innehåll 1 Inledning Syfte Omfattning Definitioner Objekttyper Objekttyp VAPumpstation Allmänt Komponentbeteckning Detaljerad status Funktionslägen driftstatus Objekttyper i anläggningar Objekttyp Cirkulationspump Objekttyp Tryckgivare OBjekttyp Dränkbar Pump Objekttyp Flödesmätare objekttyp Gasdetektor ObjektTyp Nivågivare Objekttyp PHMätare Objekttyp Rensgaller Objekttyp Skimmer Objekttyp Turbiditetsmätare Objekttyp Apparatskåp VA Objekttyp Ventilställdon Objekttyp Kompressor... 10

2 2 (10) 1 Inledning Trafikledningen är uppbyggd kring hantering av objekt och en viss funktion hos objekten. För att trafikledningen skall känna igen sig samordnas objekttyper i alla anläggningar. Förbättringsförslag som berör detta dokument ska ställas till enheten för elkraftsystem via elkraft@trafikverket.se. Fotnoter är råd/instruktioner till den som använder dokumentet för kravställande. 2 Syfte Syftet med dokumentet är att styra vilka funktionslägen, status och larmtyper för en objekttyp som ska användas vid anslutning av väganläggningar mot centrala system. Målgrupp för dokumentet är personal som arbetar med väganläggningar som skall anslutas mot Trafikverkets centrala system för Trafikledning NTS. 3 Omfattning Dessa riktlinjer är tillämpliga för väganläggningar med installationer och ITS. Dokumentet omfattar definition av Objekttyp och av objekttyp i anläggning. Objekttyper i anläggning gör inte anspråk på att vara en fullständig uppräkning av möjliga objekttyper, beroende på anläggningens beskaffenhet kan fler eller färre objekttyper behövas. Dokumentet omfattar beskrivning av Objekttyp och av objekttyp i en standardanläggnings ASÖ. Dokumentet beskriver också funktionslägen, status och larm för rapportering mot NTS. Dokumentet är anpassat efter en standardanläggning och en projektanpassning av objekttyper, funktionslägen, status och larm skall göras utifrån anläggningens utformning. 4 Definitioner 5 Objekttyper 5.1 OBJEKTTYP VAPUMPSTATION ALLMÄNT Ett VAobjekt består av något av nedanstående objekt. Avloppspumpstation Avsättningsmagasin Dränpumpstation Fördröjningsmagasin HCdetektor Infiltrationsanläggning Pumpanläggning VAstation Ventilbrunn Observera att det endast är avloppspumpstationer och VAstationer som har funktionslägen.

3 3 (10) KOMPONENTBETECKNING För VApumpstation objektet behöver en komponentgrupp (CG) tillhörande VASystem (510). I komponentgruppen samlas alla utrustningar som geografiskt är placerade på ett ställe DETALJERAD STATUS VAPumpstation Vätskenivå 0100 VAPumpstation Vätskenivå FUNKTIONSLÄGEN Funktionsläge Namn Beskrivning 1 Normal drift använd I normalfallet är VAsystemet inställt på automatik 2 Stoppad pumpdrift I samband med utsläpp av farligt gods i tunneln, som samlas upp i avloppssystemet, ska det farliga godset inte transporteras vidare ut i VAsystemet utan samlas upp i första lågpunktens bassäng DRIFTSTATUS Driftstatus för NTS rapporteras enligt följande tabell. Bit satt till 1 innebär att villkoret är uppfyllt och bit satt till 0 (noll) att det inte är uppfyllt. Element Bit (name) När sätts status (system) Status i överordnat system State 1 Något objekt är i Lokal eller Ljusblå lokal styrning Hand. (Lokalt system) 2 objektet saknar kontakt med alla objekt. (Överordnat och lokalt system) Lila Kommunikationen bruten 3 Objektet har ett larm med hög prioritet. (Prioritet 1) (Lokalt system) Röd Högprioriterat fel 4 Objektet har ett larm med medelprioritet (Prioritet 2) (Lokalt system) 5 Objektet har ett larm med låg prioritet. (Prioritet 3) (Lokalt system) 6 Är aktiv om alla objekt är i Auto. (Lokalt system) 7 Objektet är ansluten och har kommunikation men används inte för stunden. (lokalt system) Gul Medelprioriterat fel Blå Lågprioriterat fel Grön Normal drift används Mörkgrå Normal drift vila

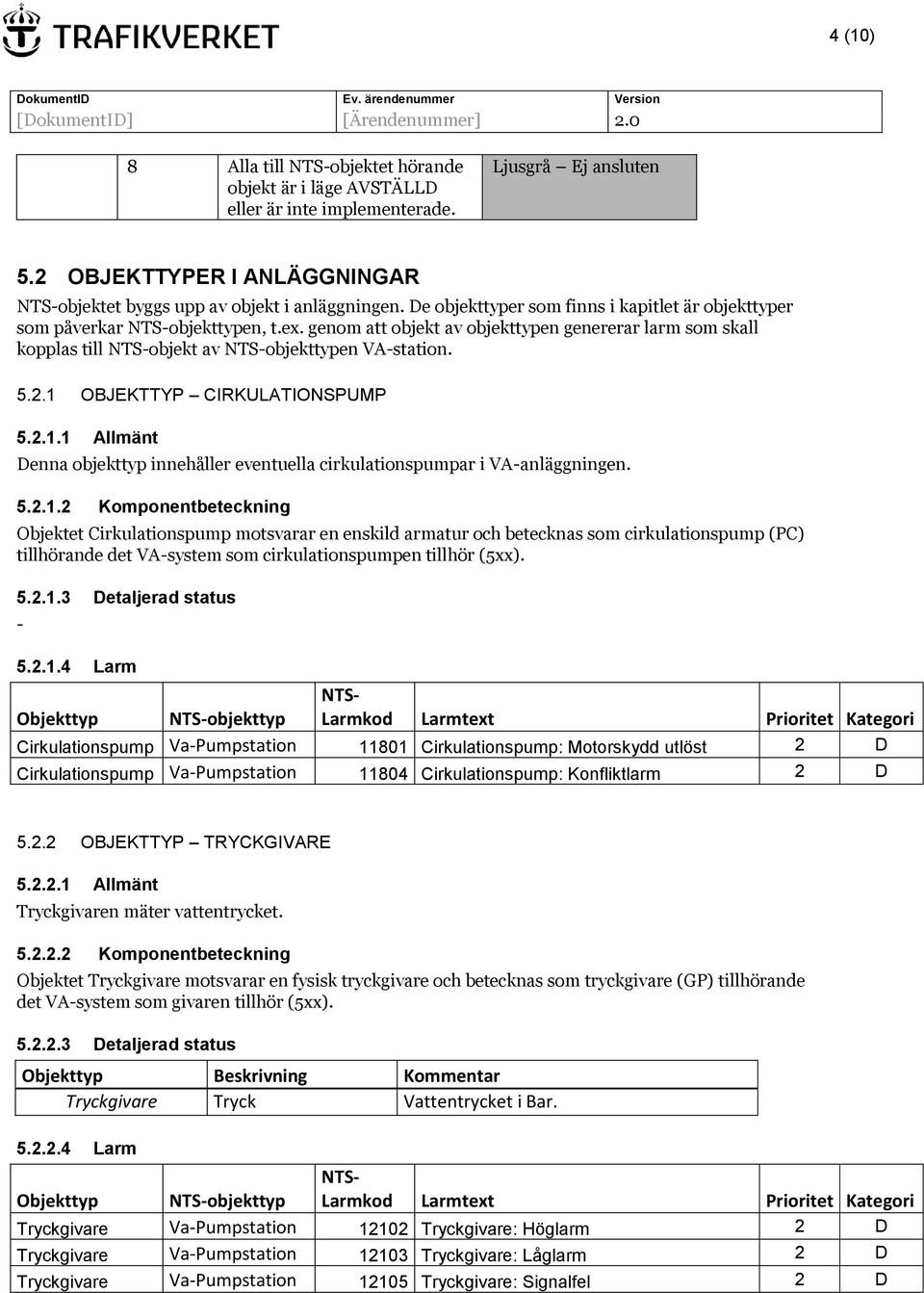

4 4 (10) 8 Alla till objektet hörande objekt är i läge AVSTÄLLD eller är inte implementerade. Ljusgrå Ej ansluten 5.2 OBJEKTTYPER I ANLÄGGNINGAR objektet byggs upp av objekt i anläggningen. De objekttyper som finns i kapitlet är objekttyper som påverkar objekttypen, t.ex. genom att objekt av objekttypen genererar larm som skall kopplas till objekt av objekttypen VAstation OBJEKTTYP CIRKULATIONSPUMP Allmänt Denna objekttyp innehåller eventuella cirkulationspumpar i VAanläggningen Komponentbeteckning Objektet Cirkulationspump motsvarar en enskild armatur och betecknas som cirkulationspump (PC) tillhörande det VAsystem som cirkulationspumpen tillhör (5xx) Detaljerad status Larm Objekttyp objekttyp Cirkulationspump VaPumpstation Cirkulationspump: Motorskydd utlöst 2 D Cirkulationspump VaPumpstation Cirkulationspump: Konfliktlarm 2 D OBJEKTTYP TRYCKGIVARE Allmänt Tryckgivaren mäter vattentrycket Komponentbeteckning Objektet Tryckgivare motsvarar en fysisk tryckgivare och betecknas som tryckgivare (GP) tillhörande det VAsystem som givaren tillhör (5xx) Detaljerad status Tryckgivare Tryck Vattentrycket i Bar Larm Objekttyp objekttyp Tryckgivare VaPumpstation Tryckgivare: Höglarm 2 D Tryckgivare VaPumpstation Tryckgivare: Låglarm 2 D Tryckgivare VaPumpstation Tryckgivare: Signalfel 2 D

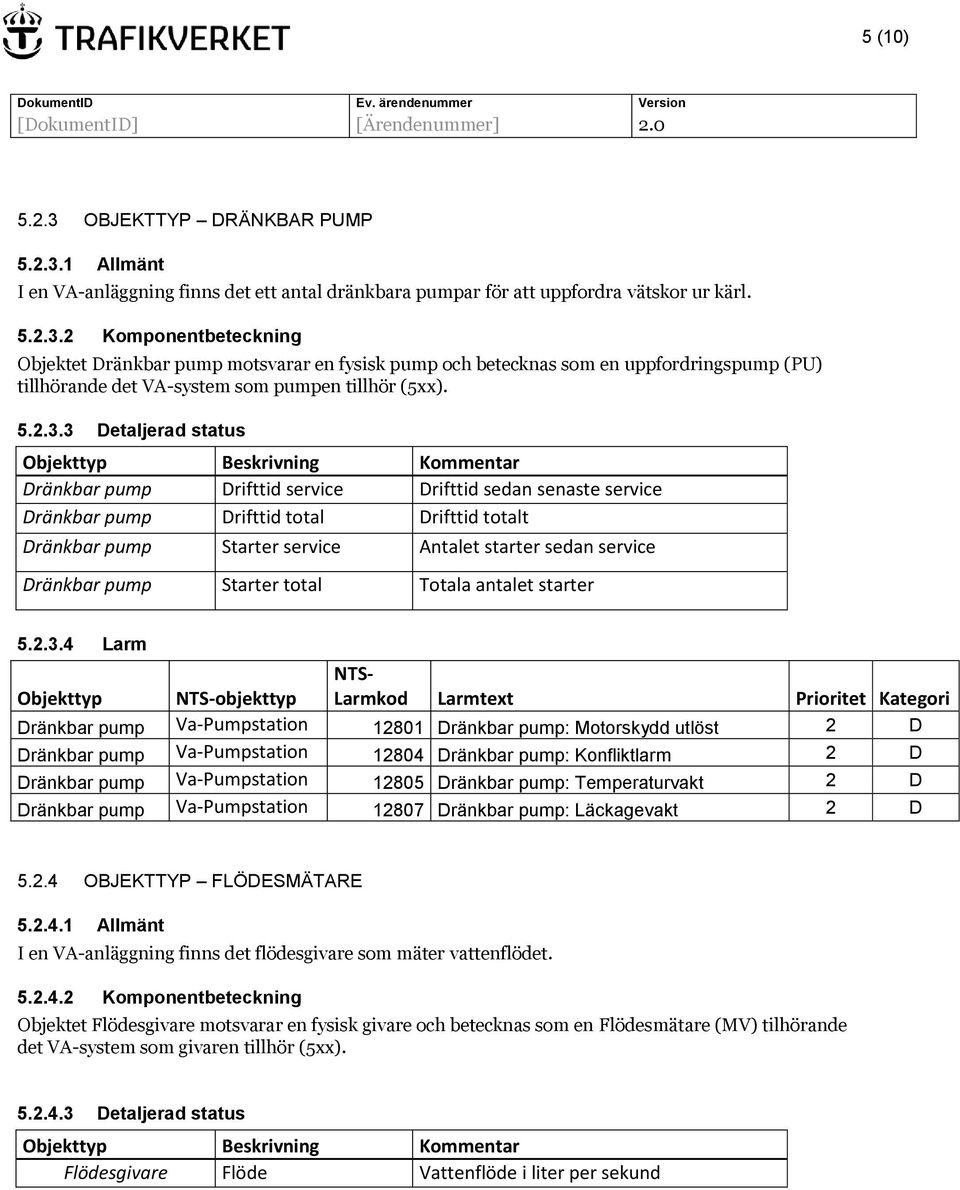

5 5 (10) OBJEKTTYP DRÄNKBAR PUMP Allmänt I en VAanläggning finns det ett antal dränkbara pumpar för att uppfordra vätskor ur kärl Komponentbeteckning Objektet Dränkbar pump motsvarar en fysisk pump och betecknas som en uppfordringspump (PU) tillhörande det VAsystem som pumpen tillhör (5xx) Detaljerad status Dränkbar pump Drifttid service Drifttid sedan senaste service Dränkbar pump Drifttid total Drifttid totalt Dränkbar pump Starter service Antalet starter sedan service Dränkbar pump Starter total Totala antalet starter Larm Objekttyp objekttyp Dränkbar pump VaPumpstation Dränkbar pump: Motorskydd utlöst 2 D Dränkbar pump VaPumpstation Dränkbar pump: Konfliktlarm 2 D Dränkbar pump VaPumpstation Dränkbar pump: Temperaturvakt 2 D Dränkbar pump VaPumpstation Dränkbar pump: Läckagevakt 2 D OBJEKTTYP FLÖDESMÄTARE Allmänt I en VAanläggning finns det flödesgivare som mäter vattenflödet Komponentbeteckning Objektet Flödesgivare motsvarar en fysisk givare och betecknas som en Flödesmätare (MV) tilhörande det VAsystem som givaren tillhör (5xx) Detaljerad status Flödesgivare Flöde Vattenflöde i liter per sekund

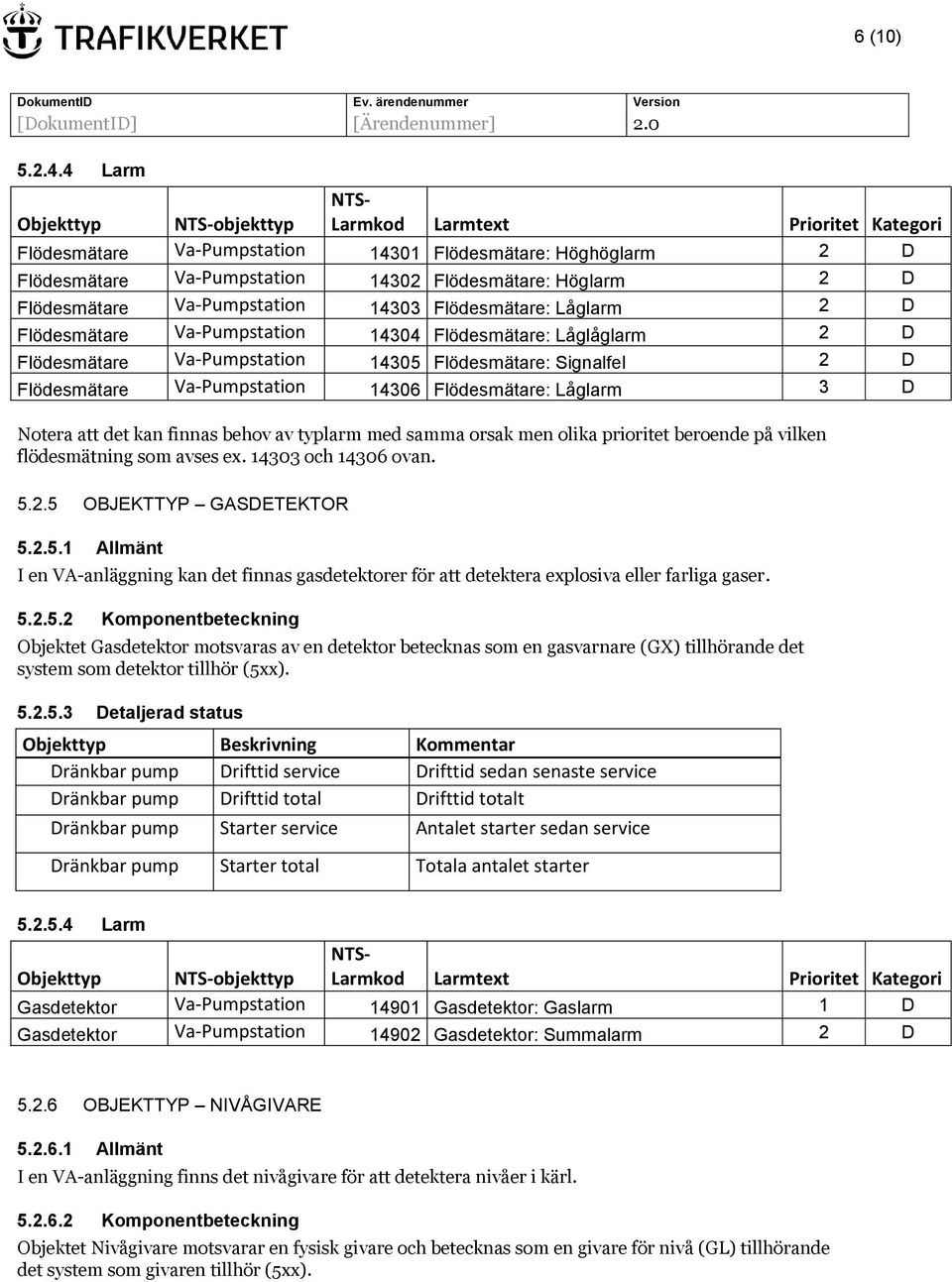

6 6 (10) Larm Objekttyp objekttyp Flödesmätare VaPumpstation Flödesmätare: Höghöglarm 2 D Flödesmätare VaPumpstation Flödesmätare: Höglarm 2 D Flödesmätare VaPumpstation Flödesmätare: Låglarm 2 D Flödesmätare VaPumpstation Flödesmätare: Låglåglarm 2 D Flödesmätare VaPumpstation Flödesmätare: Signalfel 2 D Flödesmätare VaPumpstation Flödesmätare: Låglarm 3 D Notera att det kan finnas behov av typlarm med samma orsak men olika prioritet beroende på vilken flödesmätning som avses ex och ovan OBJEKTTYP GASDETEKTOR Allmänt I en VAanläggning kan det finnas gasdetektorer för att detektera explosiva eller farliga gaser Komponentbeteckning Objektet Gasdetektor motsvaras av en detektor betecknas som en gasvarnare (GX) tillhörande det system som detektor tillhör (5xx) Detaljerad status Dränkbar pump Drifttid service Drifttid sedan senaste service Dränkbar pump Drifttid total Drifttid totalt Dränkbar pump Starter service Antalet starter sedan service Dränkbar pump Starter total Totala antalet starter Larm Objekttyp objekttyp Gasdetektor VaPumpstation Gasdetektor: Gaslarm 1 D Gasdetektor VaPumpstation Gasdetektor: Summalarm 2 D OBJEKTTYP NIVÅGIVARE Allmänt I en VAanläggning finns det nivågivare för att detektera nivåer i kärl Komponentbeteckning Objektet Nivågivare motsvarar en fysisk givare och betecknas som en givare för nivå (GL) tillhörande det system som givaren tillhör (5xx).

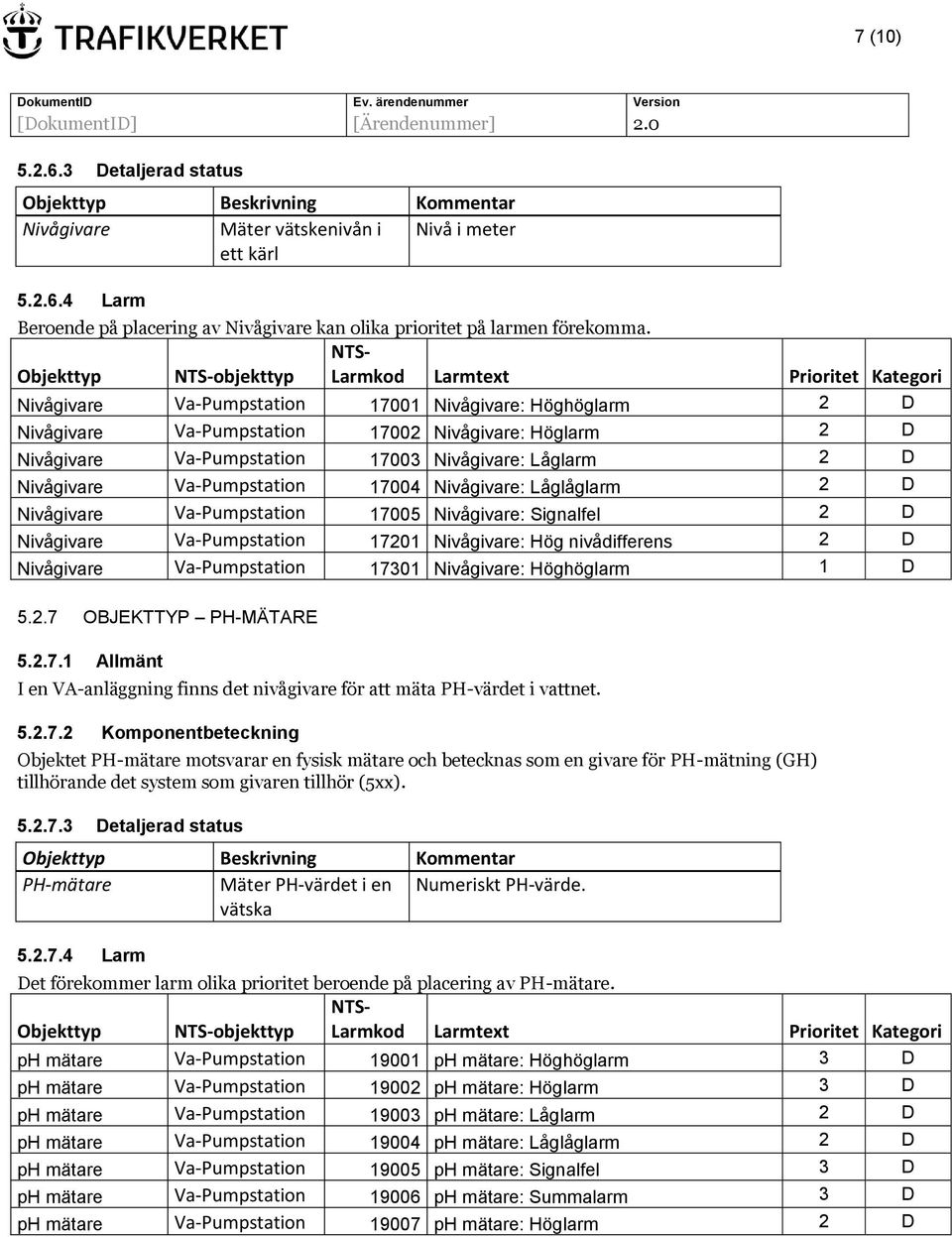

7 7 (10) Detaljerad status Nivågivare Mäter vätskenivån i Nivå i meter ett kärl Larm Beroende på placering av Nivågivare kan olika prioritet på larmen förekomma. Objekttyp objekttyp Nivågivare VaPumpstation Nivågivare: Höghöglarm 2 D Nivågivare VaPumpstation Nivågivare: Höglarm 2 D Nivågivare VaPumpstation Nivågivare: Låglarm 2 D Nivågivare VaPumpstation Nivågivare: Låglåglarm 2 D Nivågivare VaPumpstation Nivågivare: Signalfel 2 D Nivågivare VaPumpstation Nivågivare: Hög nivådifferens 2 D Nivågivare VaPumpstation Nivågivare: Höghöglarm 1 D OBJEKTTYP PHMÄTARE Allmänt I en VAanläggning finns det nivågivare för att mäta PHvärdet i vattnet Komponentbeteckning Objektet PHmätare motsvarar en fysisk mätare och betecknas som en givare för PHmätning (GH) tillhörande det system som givaren tillhör (5xx) Detaljerad status PHmätare Mäter PHvärdet i en Numeriskt PHvärde. vätska Larm Det förekommer larm olika prioritet beroende på placering av PHmätare. Objekttyp objekttyp ph mätare VaPumpstation ph mätare: Höghöglarm 3 D ph mätare VaPumpstation ph mätare: Höglarm 3 D ph mätare VaPumpstation ph mätare: Låglarm 2 D ph mätare VaPumpstation ph mätare: Låglåglarm 2 D ph mätare VaPumpstation ph mätare: Signalfel 3 D ph mätare VaPumpstation ph mätare: Summalarm 3 D ph mätare VaPumpstation ph mätare: Höglarm 2 D

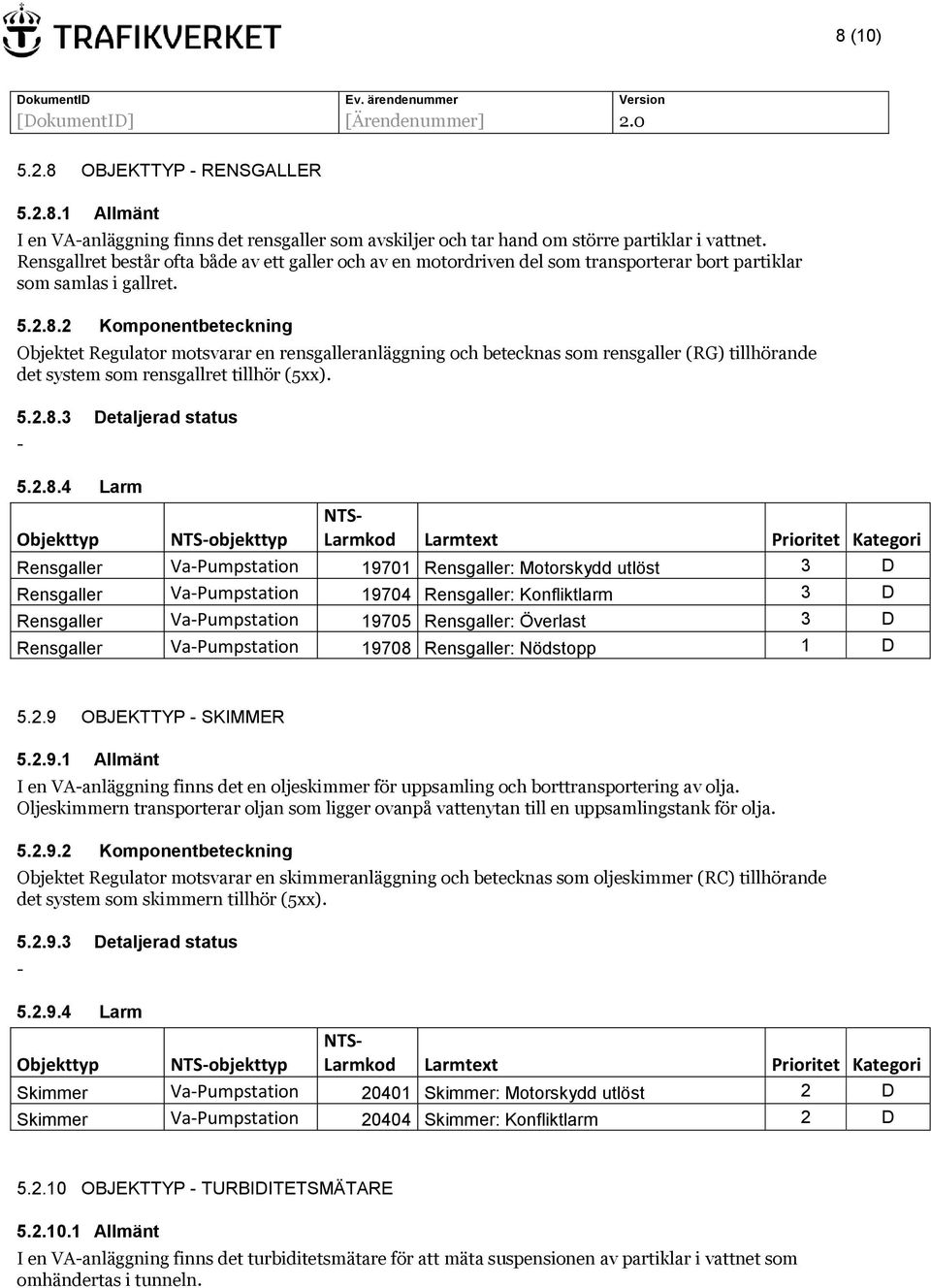

8 8 (10) OBJEKTTYP RENSGALLER Allmänt I en VAanläggning finns det rensgaller som avskiljer och tar hand om större partiklar i vattnet. Rensgallret består ofta både av ett galler och av en motordriven del som transporterar bort partiklar som samlas i gallret Komponentbeteckning Objektet Regulator motsvarar en rensgalleranläggning och betecknas som rensgaller (RG) tillhörande det system som rensgallret tillhör (5xx) Detaljerad status Larm Objekttyp objekttyp Rensgaller VaPumpstation Rensgaller: Motorskydd utlöst 3 D Rensgaller VaPumpstation Rensgaller: Konfliktlarm 3 D Rensgaller VaPumpstation Rensgaller: Överlast 3 D Rensgaller VaPumpstation Rensgaller: Nödstopp 1 D OBJEKTTYP SKIMMER Allmänt I en VAanläggning finns det en oljeskimmer för uppsamling och borttransportering av olja. Oljeskimmern transporterar oljan som ligger ovanpå vattenytan till en uppsamlingstank för olja Komponentbeteckning Objektet Regulator motsvarar en skimmeranläggning och betecknas som oljeskimmer (RC) tillhörande det system som skimmern tillhör (5xx) Detaljerad status Larm Objekttyp objekttyp Skimmer VaPumpstation Skimmer: Motorskydd utlöst 2 D Skimmer VaPumpstation Skimmer: Konfliktlarm 2 D OBJEKTTYP TURBIDITETSMÄTARE Allmänt I en VAanläggning finns det turbiditetsmätare för att mäta suspensionen av partiklar i vattnet som omhändertas i tunneln.

9 9 (10) Komponentbeteckning Objektet Turbiditetsmätare motsvarar en mätgivare och betecknas som givare för mätning av turbiditet (GG) tillhörande antingen dagvatten (511) eller tunnelavloppssystem (514) Detaljerad status Turbiditetsmätare Mäter turbiditeten i Turbiditet i mg/l vattnet Larm Objekttyp objekttyp Turbiditetsmätare VaPumpstation Turbiditetsmätare: Höghöglarm 2 D Turbiditetsmätare VaPumpstation Turbiditetsmätare: Höglarm 3 D Turbiditetsmätare VaPumpstation Turbiditetsmätare: Signalfel 3 D Turbiditetsmätare VaPumpstation Turbiditetsmätare: Höglarm 2 D OBJEKTTYP APPARATSKÅP VA Allmänt Strömmatning till VAanläggningar finns placerade i apparatskåp Komponentbeteckning Objektet Apparatskåp VA motsvarar ett apparatskåp och betecknas som apparatskåp tillhörande VA och VS System (5xx) Detaljerad status Larm Objekttyp objekttyp Apparatskåp VA VaPumpstation Apparatskåp VA: Utlöst dvärgbrytare 2 D Apparatskåp VA VaPumpstation Apparatskåp VA: Utebliven matning VDC 2 D Apparatskåp VA VaPumpstation Apparatskåp VA: Utebliven matning /230V 2 D Apparatskåp VA VaPumpstation Apparatskåp VA: Utebliven matning /230V 2 D OBJEKTTYP VENTILSTÄLLDON Allmänt Ventilställdon används för att öppna eller sluta vattendistribution mellan olika delar av en VA anläggning.

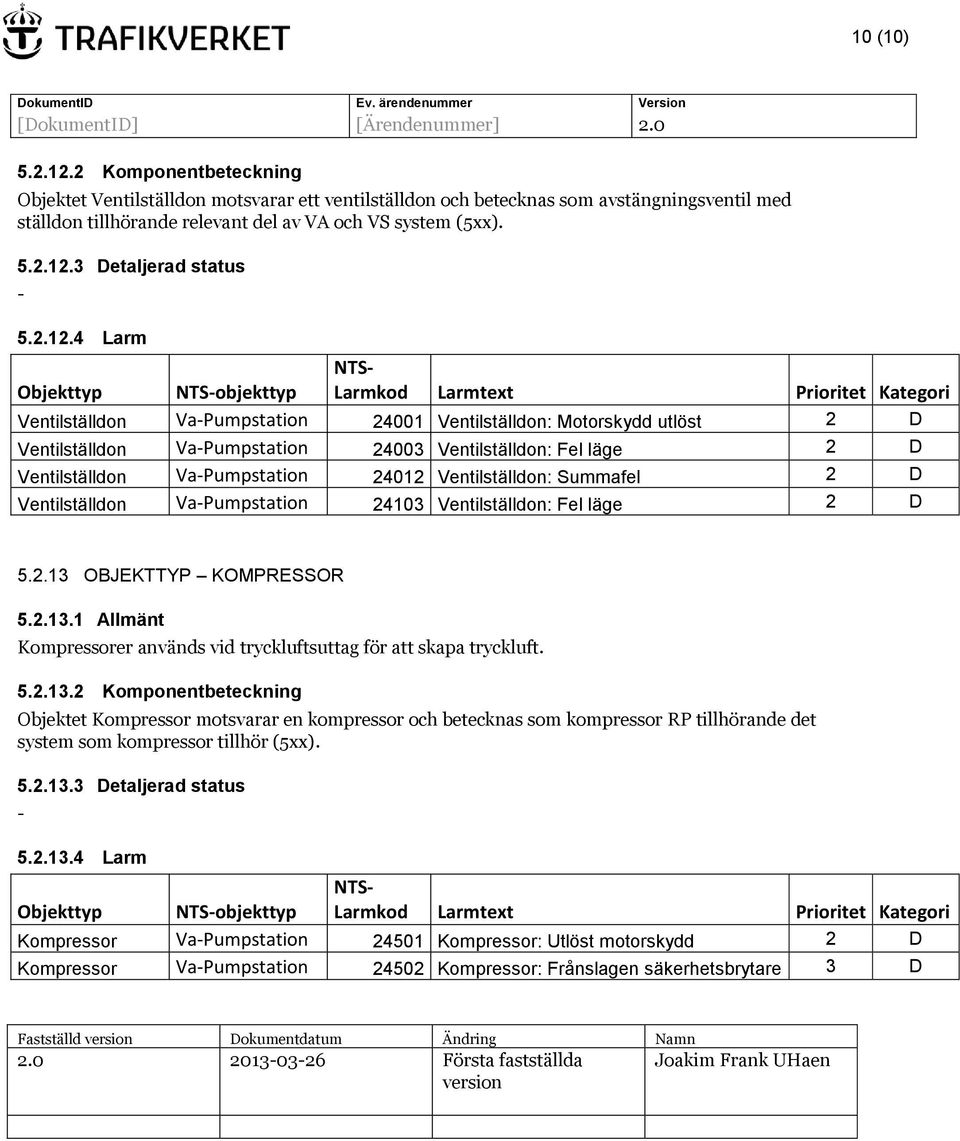

10 10 (10) Komponentbeteckning Objektet Ventilställdon motsvarar ett ventilställdon och betecknas som avstängningsventil med ställdon tillhörande relevant del av VA och VS system (5xx) Detaljerad status Larm Objekttyp objekttyp Ventilställdon VaPumpstation Ventilställdon: Motorskydd utlöst 2 D Ventilställdon VaPumpstation Ventilställdon: Fel läge 2 D Ventilställdon VaPumpstation Ventilställdon: Summafel 2 D Ventilställdon VaPumpstation Ventilställdon: Fel läge 2 D OBJEKTTYP KOMPRESSOR Allmänt Kompressorer används vid tryckluftsuttag för att skapa tryckluft Komponentbeteckning Objektet Kompressor motsvarar en kompressor och betecknas som kompressor RP tillhörande det system som kompressor tillhör (5xx) Detaljerad status Larm Objekttyp objekttyp Kompressor VaPumpstation Kompressor: Utlöst motorskydd 2 D Kompressor VaPumpstation Kompressor: Frånslagen säkerhetsbrytare 3 D Fastställd version Dokumentdatum Ändring Namn Första fastställda Joakim Frank UHaen version
