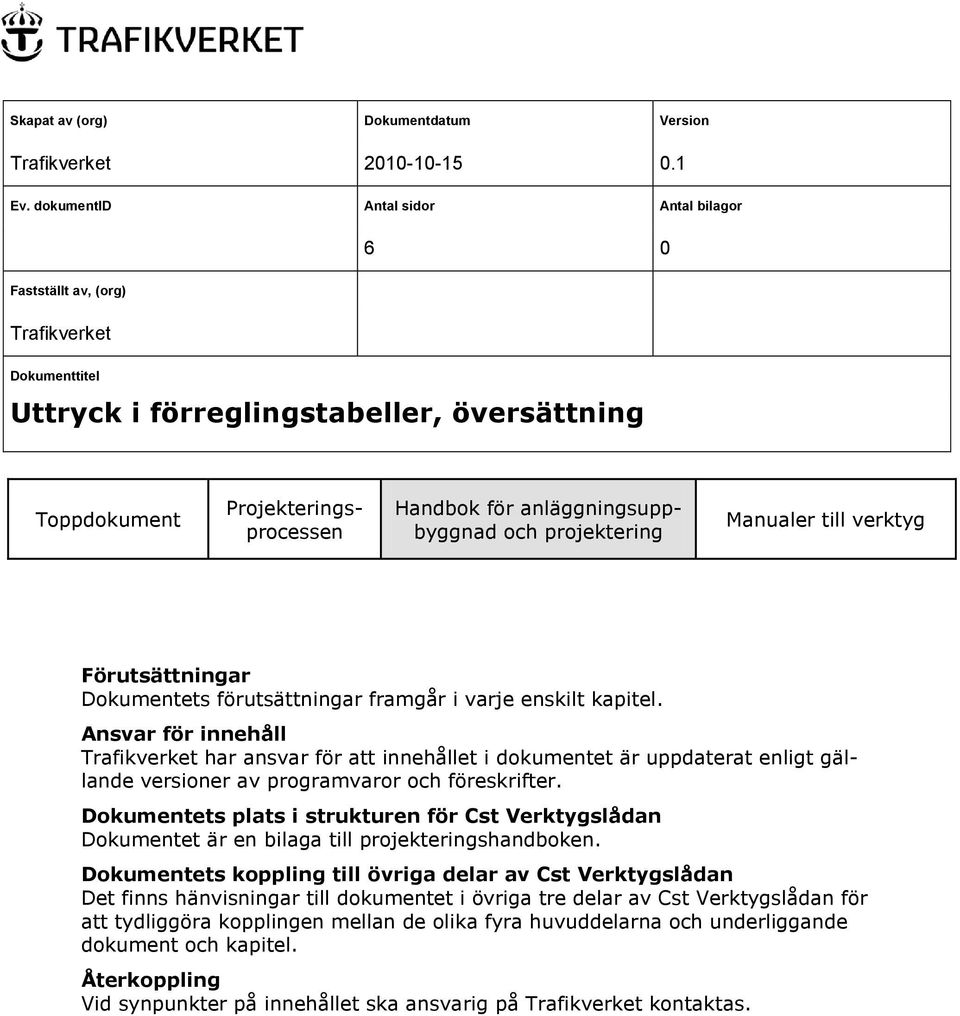

1 Skapat av (org) Dokumentdatum Version Trafikverket Ev. dokumentid Antal sidor Antal bilagor 6 0 Fastställt av, (org) Trafikverket Dokumenttitel Uttryck i förreglingstabeller, översättning Toppdokument Projekteringsprocessen Handbok för anläggningsuppbyggnad och projektering Manualer till verktyg Förutsättningar Dokumentets förutsättningar framgår i varje enskilt kapitel. Ansvar för innehåll Trafikverket har ansvar för att innehållet i dokumentet är uppdaterat enligt gällande versioner av programvaror och föreskrifter. Dokumentets plats i strukturen för Cst Verktygslådan Dokumentet är en bilaga till projekteringshandboken. Dokumentets koppling till övriga delar av Cst Verktygslådan Det finns hänvisningar till dokumentet i övriga tre delar av Cst Verktygslådan för att tydliggöra kopplingen mellan de olika fyra huvuddelarna och underliggande dokument och kapitel. Återkoppling Vid synpunkter på innehållet ska ansvarig på Trafikverket kontaktas.

2 Uttryck i förreglingstabeller, översättning Uttryck i förreglingstabeller, översättning Fastställda beteckningar i dokumentet Uttryck i förreglingstabeller har nedan sammanställts på sådant sätt att man för en given symbol erhåller översättning till relä. För varje symbol anges nedan för vilka typer av objekt den kan förekomma och en översättning till reläbeteckning. Om flera reläer ingår i översättningen, anges konjunktion (och) och disjunktion (eller) med & respektive #. Objekttyper är följande. CS CV DS GR HD HS HSDS LB LS LV RnS S SL Centralt omläggningsbar spårspärr Centralt omläggningsbar växel Växlingsdvärgsignal som inte står tillsammans med huvudljussignal Signal vid gräns mellan ställverk (sista före, vid gränsen, första efter) Huvuddvärgsignal Huvudljussignal som inte står tillsammans med växlingsdvärgsignal Huvudljussignal som står tillsammans med växlingsdvärgsignal Utfartsblocksignal (linjeblocksanslutning) Endast lokalt omläggningsbar spårspärr Endast lokalt omläggningsbar växel Körriktningsberoende logisk spårledning med namn som RnS, RuS Spårledning Stopplykta Med # i relänamn förstås någon objektbeteckning. En sådan är vanligen ett tresiffrigt nummer, men andra varianter kan förekomma. Exempel: För objekttyp RnS inleds beteckningen med RnS eller RuS. För objekttyp S inleds den med S. #_ fg RnS Saknar relämotsvarighet #_ fh RnS Saknar relämotsvarighet #_ fm RnS #_S (t ex RnS130.32_S) #_ ft RnS Saknar relämotsvarighet #_ la CS Saknar relämotsvarighet #_ lh CV Saknar relämotsvarighet #_ lo CV, CS, LV, LS Lo#_SB #_ lp CS Saknar relämotsvarighet #_ lv CV Saknar relämotsvarighet #_ lå CV, CS Lå#_S eller Sk#_S (beroende på teknisk lösning) #_ mst GR Lsp#_S #_ mt GR Mot#_S #_ mtfsb GR Fs#_S #_ rg DS, HD, HSDS Saknar relämotsvarighet #_ rl DS, HD, HSDS L#r_SB

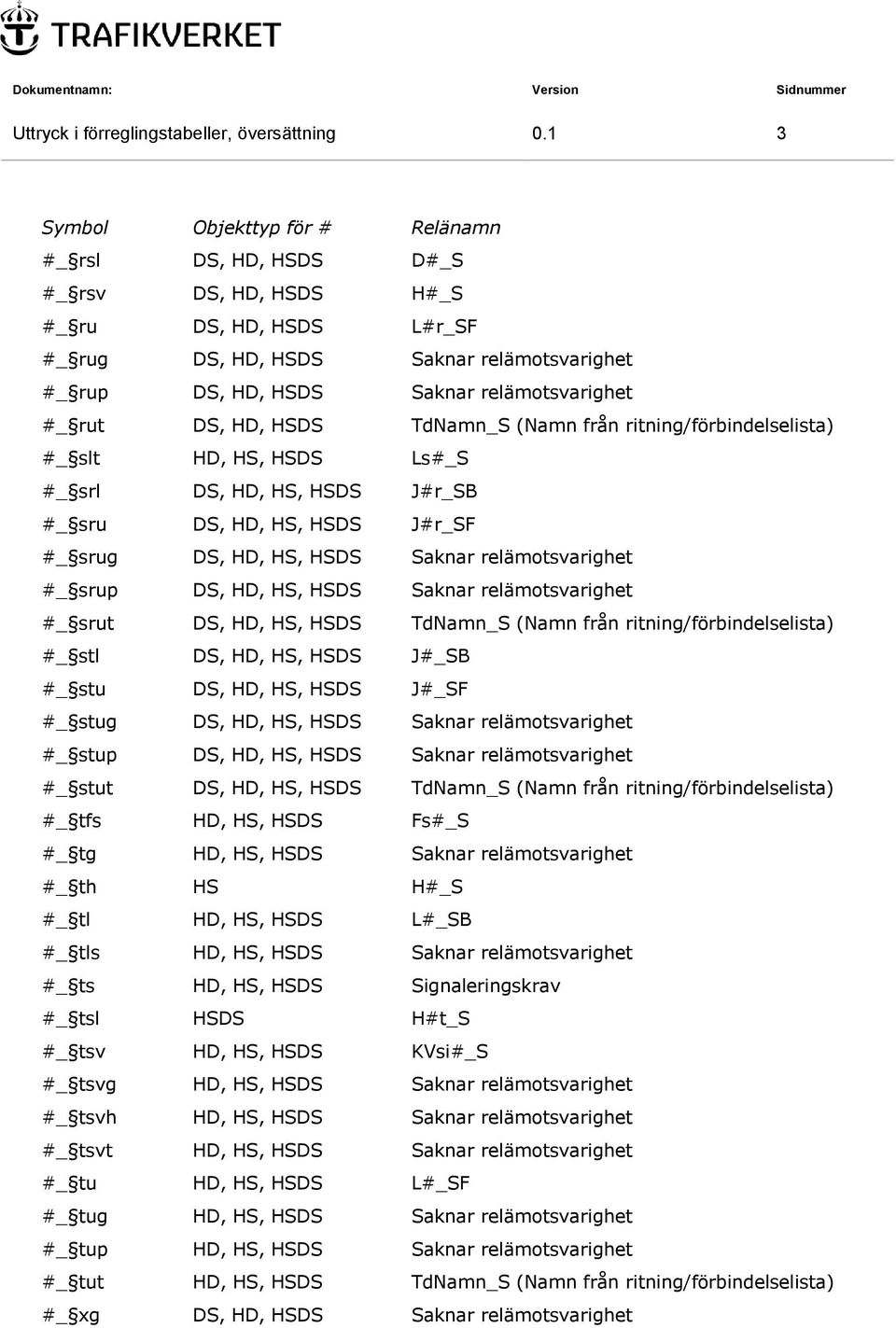

3 Uttryck i förreglingstabeller, översättning #_ rsl DS, HD, HSDS D#_S #_ rsv DS, HD, HSDS H#_S #_ ru DS, HD, HSDS L#r_SF #_ rug DS, HD, HSDS Saknar relämotsvarighet #_ rup DS, HD, HSDS Saknar relämotsvarighet #_ rut DS, HD, HSDS TdNamn_S (Namn från ritning/förbindelselista) #_ slt HD, HS, HSDS Ls#_S #_ srl DS, HD, HS, HSDS J#r_SB #_ sru DS, HD, HS, HSDS J#r_SF #_ srug DS, HD, HS, HSDS Saknar relämotsvarighet #_ srup DS, HD, HS, HSDS Saknar relämotsvarighet #_ srut DS, HD, HS, HSDS TdNamn_S (Namn från ritning/förbindelselista) #_ stl DS, HD, HS, HSDS J#_SB #_ stu DS, HD, HS, HSDS J#_SF #_ stug DS, HD, HS, HSDS Saknar relämotsvarighet #_ stup DS, HD, HS, HSDS Saknar relämotsvarighet #_ stut DS, HD, HS, HSDS TdNamn_S (Namn från ritning/förbindelselista) #_ tfs HD, HS, HSDS Fs#_S #_ tg HD, HS, HSDS Saknar relämotsvarighet #_ th HS H#_S #_ tl HD, HS, HSDS L#_SB #_ tls HD, HS, HSDS Saknar relämotsvarighet #_ ts HD, HS, HSDS Signaleringskrav #_ tsl HSDS H#t_S #_ tsv HD, HS, HSDS KVsi#_S #_ tsvg HD, HS, HSDS Saknar relämotsvarighet #_ tsvh HD, HS, HSDS Saknar relämotsvarighet #_ tsvt HD, HS, HSDS Saknar relämotsvarighet #_ tu HD, HS, HSDS L#_SF #_ tug HD, HS, HSDS Saknar relämotsvarighet #_ tup HD, HS, HSDS Saknar relämotsvarighet #_ tut HD, HS, HSDS TdNamn_S (Namn från ritning/förbindelselista) #_ xg DS, HD, HSDS Saknar relämotsvarighet

4 Uttryck i förreglingstabeller, översättning #_ xl DS, HD, HSDS FO#_S eller FO#_SB (beroende på teknisk lösning) #_ xsh DS, HD, HSDS O#_S #_ xu DS, HD, HSDS FO#_SF #_ xut DS, HD, HSDS TdNamn_S (Namn från ritning/förbindelselista) #_a CS, LS SS#A_F #_b S R#B_F (t ex RS130B_F) #_bf S #_F & R#B_F (t ex S130_F & RS130B_F) (eller tidsberoende) #_d S #/bdisp_f (t ex S130/bdisp_F) #_df S #_F & #/bdisp_f (t ex S130_F & S130/bdisp_F) #_f S #_F (t ex S130_F) #_fm RnS #_F (t ex RnS130.32_F) #_h CV, LV SS#H_F #_k CV, LV SS#H_F # SS#V_F #_ks CS, LS SS#P_F # SS#A_F #_lil LB Lm#_F #_lir LB Ri#_F #_lo CV, CS, LV, LS Lo#_F #_mst GR Lsp#_F #_mstb GR RRLsp#B_B #_mt GR Mot#_F #_mtb GR RRMot#B_B #_mtfsb GR Fs#_B #_n CV, CS NT#_B #_og HD, HS, HSDS Ljg#_F #_ok HD, HS, HSDS Ljg#_F # Ljr#_F #_or HD, HS, HSDS, SL Ljr#_F #_p CS, LS SS#P_F #_r DS, HD, HSDS L#r_F #_rf DS, HD, HSDS F#_B #_rt DS, HD, HSDS Tv#_F #_rut(30s) * DS, HD, HSDS TdNamn_F (Namn från ritning/förbindelselista) #_slt HD, HS, HSDS Ls#_B #_sr DS, HD, HS, HSDS J#r_F

5 Uttryck i förreglingstabeller, översättning #_srut(30s) * DS, HD, HS, HSDS TdNamn_F (Namn från ritning/förbindelselista) #_st DS, HD, HS, HSDS J#_F #_stut(60s) * DS, HD, HS, HSDS TdNamn_F (Namn från ritning/förbindelselista) #_t HD, HS, HSDS L#_F #_tfs HD, HS, HSDS Fs#_B #_tut(60s) * HD, HS, HSDS TdNamn_F (Namn från ritning/förbindelselista) #_u CV, LV Icke kopplad växel: Tk#H_F # Tk#V_F Kopplad växel: Tk#aH_F & Tk#bH_F # Tk#aV_F & Tk#bV_F #_ua CV, LV Tk#aH_F # Tk#aV_F #_ub CV, LV Tk#bH_F # Tk#bV_F #_v CV, LV SS#V_F #_x DS, HD, HSDS FO#_B om FO# är vilströmsrelä, FO#_F om FO# är remanent relä #_xsh DS, HD, HSDS O#_B #_xut(30s) * DS, HD, HSDS TdNamn_F (Namn från ritning/förbindelselista) ~#_a CS SS#A_B & Lo#_F (SS#A_B om Lo# saknas) ~#_d S #/bdisp_b (t ex S130/bdisp_B) ~#_df S #_B # #/bdisp_b (t ex S130_B # S130/bdisp_B) ~#_f S #_B (t ex S130_B) ~#_fm RnS #_B (t ex RnS130.32_B) ~#_h CV SS#H_B & Lo#_F (SS#H_B om Lo# saknas) ~#_lil LB Lm#_B ~#_lir LB Ri#_B ~#_lo CV, CS, LV, LS Lo#_B ~#_lå CV, CS Lå#_B eller Sk#_B (beroende på teknisk lösning) ~#_mst GR RLsp#_B ~#_mstb GR RRLsp#B_F ~#_mt GR RMot#_B ~#_mtb GR RRMotB#_F ~#_mtfsb GR Fs#_F ~#_n CV, CS NT#_F ~#_or SL Ljr#_B ~#_p CS SS#P_B & Lo#_F (SS#P_B om Lo# saknas)

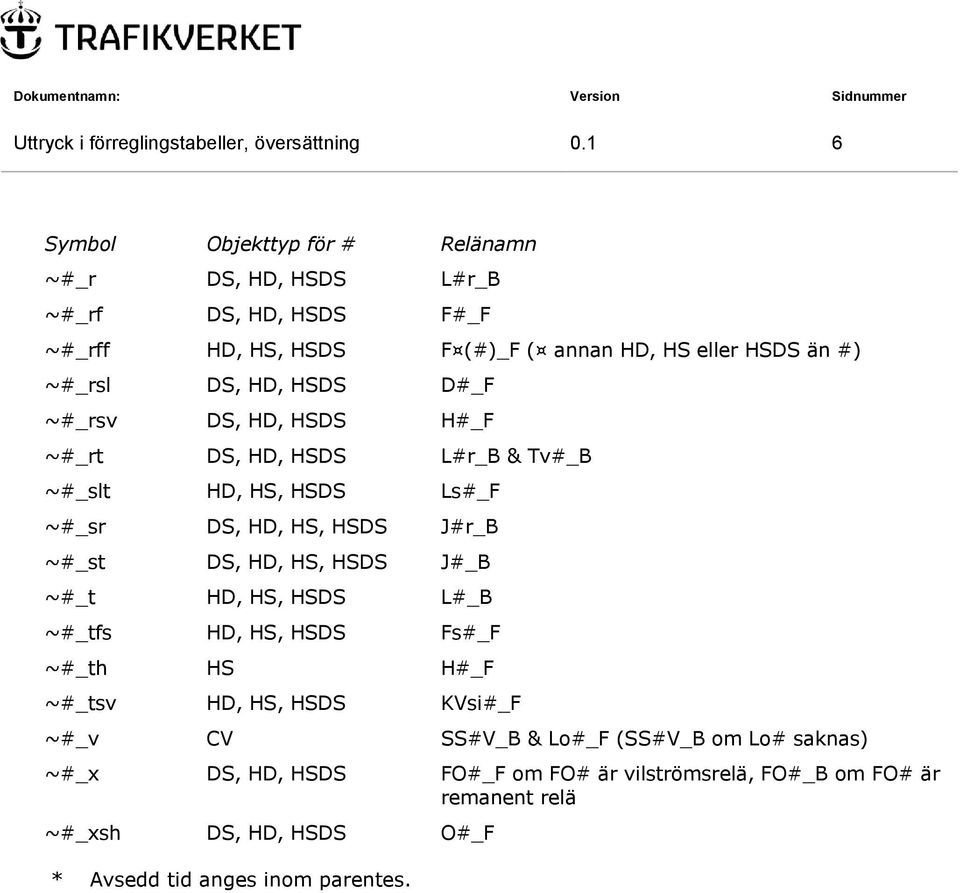

6 Uttryck i förreglingstabeller, översättning ~#_r DS, HD, HSDS L#r_B ~#_rf DS, HD, HSDS F#_F ~#_rff HD, HS, HSDS F (#)_F ( annan HD, HS eller HSDS än #) ~#_rsl DS, HD, HSDS D#_F ~#_rsv DS, HD, HSDS H#_F ~#_rt DS, HD, HSDS L#r_B & Tv#_B ~#_slt HD, HS, HSDS Ls#_F ~#_sr DS, HD, HS, HSDS J#r_B ~#_st DS, HD, HS, HSDS J#_B ~#_t HD, HS, HSDS L#_B ~#_tfs HD, HS, HSDS Fs#_F ~#_th HS H#_F ~#_tsv HD, HS, HSDS KVsi#_F ~#_v CV SS#V_B & Lo#_F (SS#V_B om Lo# saknas) ~#_x DS, HD, HSDS FO#_F om FO# är vilströmsrelä, FO#_B om FO# är remanent relä ~#_xsh DS, HD, HSDS O#_F * Avsedd tid anges inom parentes.
