1 1 (5) Skapat av (Efternamn, Förnamn, org) DokumentID Ev. ärendenummer Lars Jonsson UHniö [DokumentID] [Ärendenummer] Fastställt av Dokumentdatum Version Leif Lindmark UHae Dokumenttitel Systemkrav Infrasystem Väg - Avsnittsindelning för gruppering av NTSobjekt Innehåll 1 Inledning Tillämplighet Krav på avsnittsindelning Trafikavsnitt Ventilationstekniska avsnitt Driftområden Hela anläggningen Geografiskt... 4

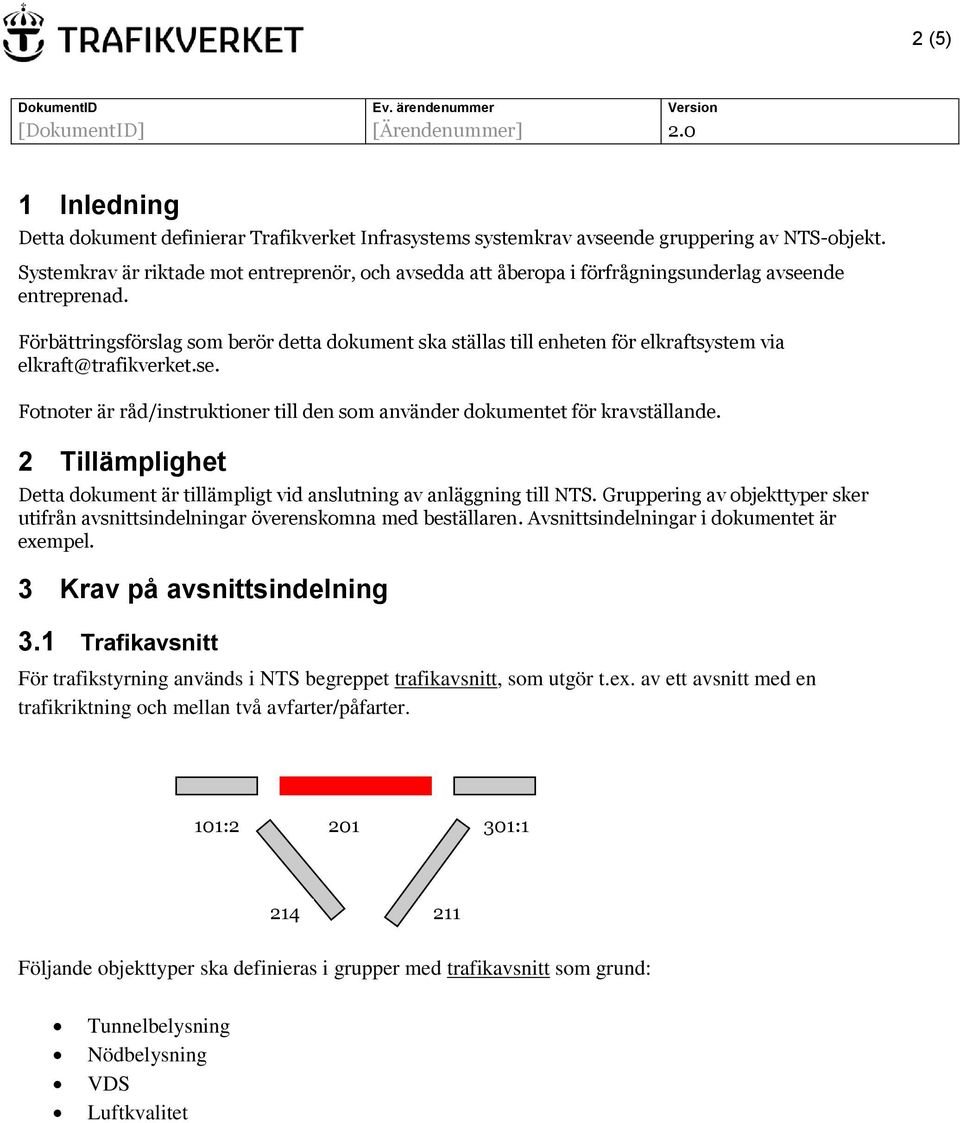

2 2 (5) 1 Inledning Detta dokument definierar Trafikverket Infrasystems systemkrav avseende gruppering av NTS-objekt. Systemkrav är riktade mot entreprenör, och avsedda att åberopa i förfrågningsunderlag avseende entreprenad. Förbättringsförslag som berör detta dokument ska ställas till enheten för elkraftsystem via elkraft@trafikverket.se. Fotnoter är råd/instruktioner till den som använder dokumentet för kravställande. 2 Tillämplighet Detta dokument är tillämpligt vid anslutning av anläggning till NTS. Gruppering av objekttyper sker utifrån avsnittsindelningar överenskomna med beställaren. Avsnittsindelningar i dokumentet är exempel. 3 Krav på avsnittsindelning 3.1 Trafikavsnitt För trafikstyrning används i NTS begreppet trafikavsnitt, som utgör t.ex. av ett avsnitt med en trafikriktning och mellan två avfarter/påfarter. Följande objekttyper ska definieras i grupper med trafikavsnitt som grund: Tunnelbelysning Nödbelysning VDS Luftkvalitet

3 3 (5) 3.2 Ventilationstekniska avsnitt För styrning av tunnelventilation används i NTS begreppet ventilationstekniska avsnitt. Ett ventilationstekniskt avsnitt omfattar en sträcka på cirka 300 meter. Ett ventilationstekniskt avsnitt kan aldrig gå över gränsen i ett trafikavsnitt, utan inryms alltid mellan två av/påfarter. Följande objekttyper ska definieras i grupper med ventilationstekniska avsnitt som grund: Tunnelventilation 3.3 Driftområden För många objekttyper räcker det med ett objekt per driftområde i NTS. De kan inte styras ifrån NTS med funktionslägen, utan tar endast emot information rörande status och larm. Följande objekttyper ska definieras i grupper med driftområdet som grund: Högspänning Lågspänning Allmänventilation Brandlarmssystem Kamerasystem Trafikskåp Styrsystem

4 4 (5) 3.4 Hela anläggningen För ett fåtal objekttyper får det bara finnas ett objekt per anläggning. Dessa kan styras ifrån NTS och påverkar då hela anläggningen. Följande objekttyper ska definieras i grupper med hela anläggningen som grund: Radioutsändningssystem Anläggningsövergripande styrsystem (ASÖ, styrsystem med funktionslägen) Tvättningsmaskin för lufttorn Luftintag och luftning 3.5 Geografiskt Övriga objekttyper grupperas på olika geografiska nivåer. Det kan vara en högtalargrupp som består av alla högtalare i en utrymningsväg. Det kan också vara betalstationer för en dubbelriktad väg. Följande objekttyper ska definieras i grupper med geografin som grund: Högtalare (per utrymningsväg) VA (per pumpstation, VA-station etc.) Automatiskt brandlarm (per detektorgrupp) Sprinkler (utom i VA-station) Betalstation Passagekontroll Bomanläggning Signaler - bomljus, wig-wag m.m. (kan vara grupperat tillsammans med bomanläggning) Variabla hastighetsskyltar (VH-korsning, VH-sträcka) Följande objekttyper ska inte grupperas, utan samtliga objekt redovisas i NTS:

5 5 (5) Brandvattenventil Brandgasdörr Sprinkler i VA-station Handbrandsläckare Hjälptelefoner Lokaltelefoner Hjälpknapp ITV-kameror SMS-larmsändare Trafiksekvens (styrning av TUS) Tunnelinformationsskyltar (TIS) Öppningsbar bro Fastställd version Dokumentdatum Ändring Namn Första fastställda Joakim Frank UHaen revision
