C-TEC AVAC Montage & inkopplingsanvisning

Transkript

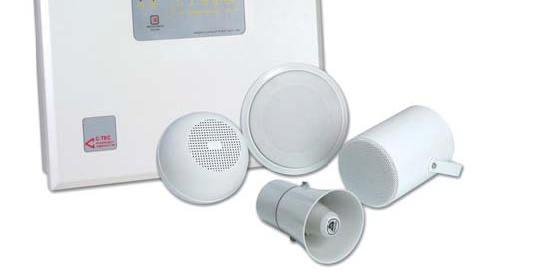

1 CTEC Montage & inkopplingsanvisning 1. Översikt 2. Rekommendationer kablage 3. Viktigt att tänka på 4. Inkoppling av högtalarslingor 5. Driftsättning & avprovning 6. Förklaringar och figurer 7. Kopplingsexempel 1 8. Kopplingsexempel 2 1

2 1 Översikt Centralen består av ett plåtskåp för montage på vägg, försänkt i vägg eller i stativ. Utbrytningar finns på ovan och baksida för kabelgenomföring (20mm diameter, passar kabelförskruvning M20x1,5 eller Pg 13,5). Inkommande kablage ansluts i centralens skruvplintar. Plats för batterier finns i nedre delen av skåpet. 2 Rekommendationer kablage Kablage för anslutning av inkommande Audio (Slave Output, Fire Mic Input, Page Input & BGM input) skall vara av skärmat och helst parttvinnat utförande. Kablage för anslutning av högtalarkretsar bör vara skärmad 2ledare. OBS! Högtalarslingan får ej förgrenas, se bild nedan! Centralutrustningen bör nätanslutas via egen säkring i central. Nätdelen är internt avsäkrad med 3AT. Anslutningsplinten klarar upp till 2,5 mm2 kabelarea. 2

3 3 Viktigt att tänka på! # Studera manualen innan inkoppling och driftsättning! # Ingång för brandbefälsmikrofon är övervakad, detta innebär därför att endast avsedd mikrofon, brandbefälsmikrofon VA405 eller utropsstation VA406, kan anslutas. Om brandbefälsmikrofon ej används måste bifogat motstånd (6,8 kohm) anslutas i skruvplint mellan PTT och, detta för att deaktivera felindikering på central. Se manual sidan 17 # Ingång för utropsmikrofon är ej övervakad, om den används med brandbefälsmikrofon VA405 eller utropsstation VA406 kommer de att felindikera men i övrigt fungera. Spänningsmatning till utropsmikrofon hämtas från skruvanslutning /. Se manual sidan 18 # Ingångar för brandbefälsmikrofon & utropsmikrofon kräver linjenivå, ingången är ej avsedd för direktanslutning av passiv mikrofon. # Ingångar för meddelandestart är spänningsstyrda. För att få dessa att fungera mot potentialfria slutningar måste den interna 24V matningen användas. Med bygling PLK43 kan pulsad start med pulsad stop eller uppspelning så länge slutning existerar väljas. Se manual sidan 15 samt Figur 1 i detta dokument # Batterierna skall placeras förskjutna åt höger för att ej blockera luftcirkulation till förstärkarnas kylfläns. Se manual sidan 12 # Om flera er kopplas samman, antingen master till en eller flera slavar eller master till en eller flera master, måste konfigureras korrekt. Notera även hur 6,8kohm motståndet skall anslutas. Se manual sidan 17 & 20 3

4 4 Inkoppling av högtalarslingor Kontrollera högtalarslingorna avseende impedans innan anslutning. Impedans (Z) mäts enklast med impedansmätare t.ex. TOA ZM104 (E ). En fördel med detta instrument är att den avgivna testtonen även kan användas för provlyssning av högtalare i slinga. Minsta tillåtna impedans i respektive högtalarslinga är 167ohm vilket motsvarar förstärkarens maximala uteffekt på 60W vid 10 systemspänning. Kontrollera att linjeavslutaren är korrekt inkopplad sist på respektive slinga. Se manual sidan 13 5 Driftsättning och avprovning Vrid ned alla ingångsnivåer (Firemans mic, Page mic, BGM & meddelande). Anslut batteri och nätspänning, lysdioderna på panelen tänds och släcks sekventiellt. Om inga fel föreligger indikerar panelen sedan huvud aktiverad. Tryck och håll inne calibrate knappen på frontens baksida tills den gula lysdioden på huvudkortet pulserar snabbare. När lysdioden släcks är har systemet lagrat ett referensvärde för övervakningen av högtalarslingorna. Se manual sidan 14 Justera nivåerna på ingångsignalerna efter behov. Kontrollera samtliga anslutna funktioner. Kom ihåg att vid eventuella ändringar av högtalarslingorna efter driftsättning måste kalibreringsförfarandet utföras på nytt. 4

5 7 Förklaringar och figurer Figur 1 Inkoppling av potentialfri momentan slutning för meddelandestart FEL RELÄ NO C NC M1 (EVAKUERING) M2 (LARM) M3 (TEST) ÅTER STÄLLNING Produkter i serien VA402 CTec Slav 2x60W VA402B CTec Slav 2x60W inkl. batteri VA402H CTec Slav 2x60W med reservförstärkare VA402HB CTec Slav 2x60W med reservförstärkare inkl. batteri VA403 CTec 2x60W VA403B CTec 2x60W inkl. batteri VA403H CTec 2x60W med reservförstärkare VA403HB CTec 2x60W med reservförstärkare inkl. batteri VA405 CTec i röd plåtlåda VA406 CTec Utropsmikrofon i bordsmodell med svanhalsmikrofon 5

6 Busy svart blå AV405 PTT gul vit Audio grön Audio röd Busy svart blå AV405 PTT gul vit Audio grön Audio röd Notera motstånd 6.8kohm Notera motstånd 6.8kohm Lokalt utrop Lokal bakgrundsmusik Lokalt utrop Lokal bakgrundsmusik Upp till 9 slaver Sig Go Sig Sig Sig PTT V Sig PTT Sig Sig Sig 6k8 Sig Sig PTT V Sig PTT Sig Sig Sig Slave Gemensamt Gemensam utrop bakgrundsmusik Upp till 9 slaver Sig Go Sig Sig Sig PTT V Sig PTT Sig Sig Sig 6k8 Sig Sig PTT V Sig PTT Sig Sig Sig Slave Titel Kopplingsexempel 1 Ritad av & aktiverar (strap ) 10ggr dämpning på Page & BGM ingångarna. Demontera dessa om signalnivån blir för låg. justerar ljudnivån på respektive ingång. VR4 (ej ritad) justerar ljudnivå på meddelande. Kopplingsexempel CTec till en eller flera Slave Upp till 10 slavar kan anslutas till en master, det är därmed möjligt att utöka täckningen i större lokaler. Systemet använder då gemensam brandbefälsmikrofon samt gemensamma meddelanden från master. Utrop och bakgrundsmusik kan antingen separeras per slav, köras gemensamt eller I kombinationer av dessa. DATE Reviderad ANMI

7 Busy svart blå AV405 PTT gul vit Audio grön Audio röd Busy svart blå AV405 PTT gul vit Audio grön Audio röd Lokalt utrop Lokal bakgrundsmusik Sig Go Sig Sig Sig PTT V Sig PTT Sig Sig Sig Gemensamt utrop Gemensam bakgrundsmusik Sig Go Sig Sig Sig PTT V Sig PTT Sig Sig Sig Lokalt utrop Lokal bakgrundsmusik Sig Go Sig Sig Sig PTT V Sig PTT Sig Sig Sig Sig Go Sig Sig Sig PTT V Sig PTT Sig Sig Sig Titel Kopplingsexempel 2 Upp till 8 masterer & aktiverar (strap ) 10ggr dämpning på Page & BGM ingångarna. Demontera dessa om signalnivån blir för låg. justerar ljudnivån på respektive ingång. VR4 (ej ritad) justerar ljudnivå på meddelande. Upp till 8 masterer Kopplingsexempel CTec till en eller flera Upp till 10 mastrar kan kopplas samman, det är därmed möjligt att utöka täckningen i större lokaler samt kunna köra fasad evakuering. Systemet använder då gemensam brandbefälsmikrofon samt lokala meddelanden. Utrop och bakgrundsmusik kan antingen separeras per master, köras gemensamt eller i kombinationer av dessa. Ritad av DATE Reviderad ANMI
