1 Installation Microbus Sportanläggning H G Version: J2 Tillverkare:

2 Anslutning Resultattavla, expanderbox, kontrollpanel Signalhorn (kan monteras på annan plats) Upphängning Trä mm H G Tavla Vägg mm V Expanderbox Max ca 10 meter kabel Kontrollpanelsbox med automatsäkring Tavlor (AC+COM) COM I/O (kontrollpanelskabel, se sida 5) 4 st automatsäkrade utgångar för tavlor. Här kan ytterligare tavlor kopplas in. Tex två st utvisningstavlor. (En box med 240VA transformator bör dock inte belastas med mer än 3 fullstora tavlor). Utgångarna ska inte användas för vidarekoppling till andra expanderboxar. In-/utgångar för ytterligare expanderboxar för utbyggnad med fler tavlor. Dessa in/utgångarna har ingen spänningsmatning utan är endast avsedda för kommunikation. Kontrollpanel sida 2

3 Exempel på mindre system utan expanderbox Nedan är ett annat exempel på inkoppling av ett mindre system med en resultattavla och kontrollpanel. H G Anslutning signalhorn Kopplingsbox Kontrollpanel Kontrollpanelsbox sida 3

4 Exempel på basketanläggning utan expanderbox Nedan är ett exempel på inkoppling av ett mindre system med Microbus resultattavla med skottklockor (basket). H G 24-30V Anslutning signalhorn Kopplingsbox 30V (kommunikation) (se sida 5) Kontrollpanelsbox Nätdel 24-30V Kontrollpanel sida 4

5 Kontrollpanelsbox Kontrollpanel Exempel på större system med anslutning av flera expanderboxar Home Guests Home Guests Home Guests H G H G H G Tavlor (AC+COM) COM I/O Tavlor (AC+COM) COM I/O Tavlor (AC+COM) COM I/O (se sida 5) Nätdel Nätdel Nätdel sida 5

6 Rekommendationer för inkoppling av kontrollpanel. Kontrollpanelens kommunikationskabel från kontrollpanelsboxen dras genom kabelgenomföringen i expanderboxen och plintas fast i anvisad kontakt. Det finns två valmöjligheter vid anslutning av strömförsörjning till kontrollpanelen. Antingen så kan man utnyttja strömförsörjningen från expanderboxen och dra denna tillsammans med kommunikationen eller så kan panelen strömförsörjas med den medföljande transformatorn inkopplad i kontrollpanelsboxen på plats. (Rekommenderat) (230V nätuttag måste finnas). Då måste spänningsmatningen till kontrollpanelen från expanderboxen brytas. -Om kommunikation dras tillsammans med spänningsmatningen bör kommunikationsparet dras med partvinnad kabel, skärmad mot spänningsmatningen. Kommunikationen kommer då att fungera för minst 200m kabel. - Om kommunikation dras tillsammans med spänningsmatningen i oskärmad och otvinnad kabel, kommer kommunikationen att fungera upp till m. - Om kommunikationskabeln dras separat från spänningsmatningen i oskärmad och otvinnad kabel, kan kommunikationen fungera på längder om ca 500m. - Om kommunikation dras separat från spänningsmatningen och dras med skärmad, partvinnad* kabel, kan den nå längder på runt 500m. * Exempelvis 2x0.5mm² + skärm eller, två par, 2x2x0.5mm² + skärm. Com - Com + Com - Com + 4x0.25mm 2 Används partvinnad kommunikationskabel för så ska COM+ och COM- ligga i samma par även om mer än ett par används. Kontrollpanelsingången har även den separat automatsäkring i expanderboxen samt i den lilla kopplingsboxen för kontrollpanelen. sida 6

7 Vid inkoppling av extra tavlor/slavklockor mm. CNI+ (ingång nr5) på tavlornas styrkrets motsvarar COM+ (gul) CNI (ingång nr6) på tavlornas styrkrets motsvarar COM (grön) CNO+ (utgång nr7) på tavlornas styrkrets motsvarar COM+ (gul) CNO (utgång nr8) på tavlornas styrkrets motsvarar COM (grön) Inkopplingsbox till extra tavlor/slav Kommunikation (och ev spänning) In COM + COM 30VAC 30VAC Kommunikation (och spänning) vidare till nästa box/tavla. Kommunikation (och spänning) till extra tavlor/slav Exempel på hur inkoppling av slavtavlor kan göras med och utan inkopplingsbox och med och utan nätdel. Kommunikation (och ev spänning) från t.ex. expanderbox. AC+COM AC+COM COM endast kommunikation AC+COM AC sida 7

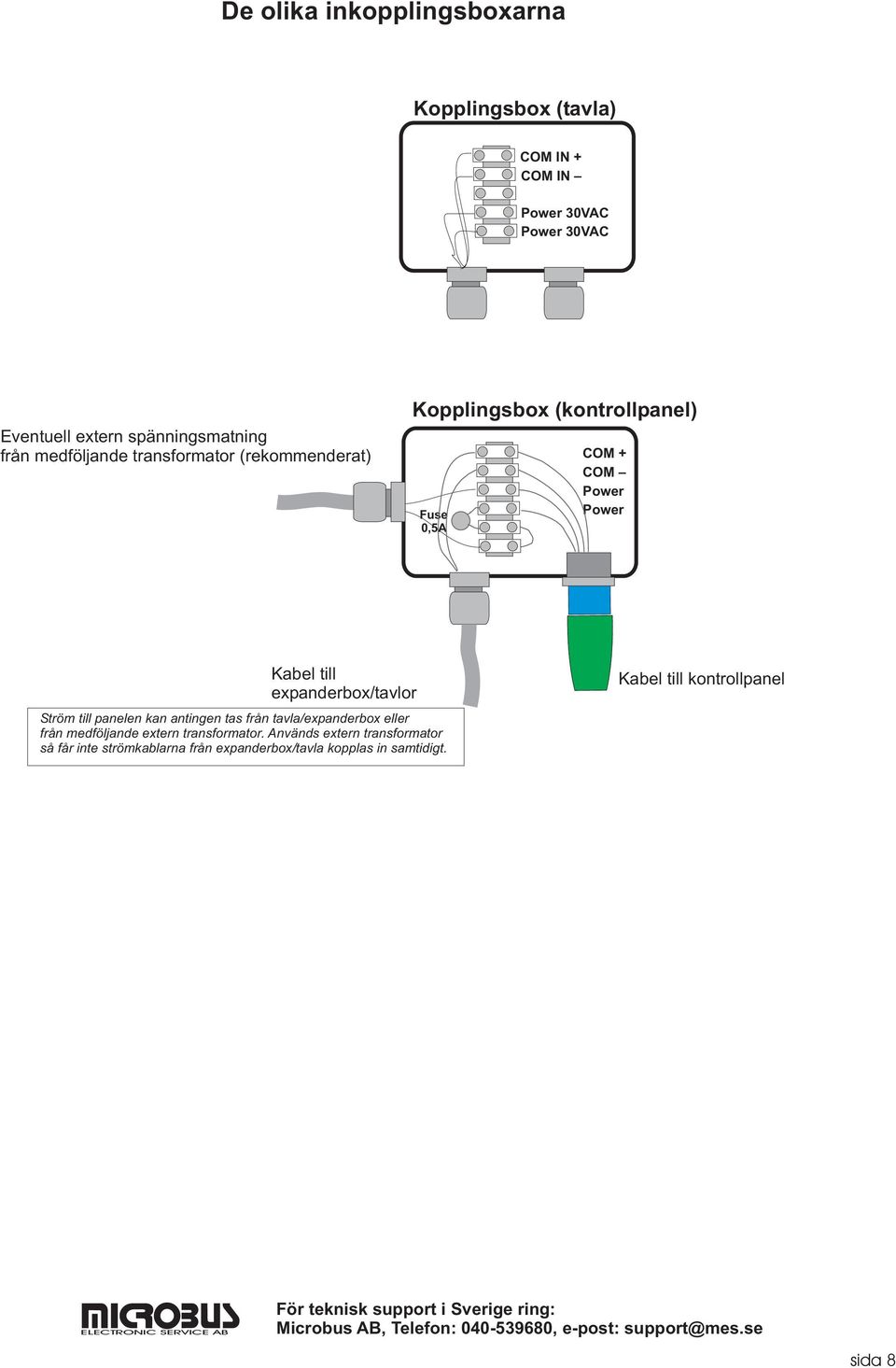

8 De olika inkopplingsboxarna Kopplingsbox (tavla) COM IN + COM IN 30VAC 30VAC Eventuell extern spänningsmatning från medföljande transformator (rekommenderat) Kopplingsbox (kontrollpanel) Fuse 0,5A COM + COM Kabel till expanderbox/tavlor Ström till panelen kan antingen tas från tavla/expanderbox eller från medföljande extern transformator. Används extern transformator så får inte strömkablarna från expanderbox/tavla kopplas in samtidigt. Kabel till kontrollpanel ELECTRONIC SERVICE AB För teknisk support i Sverige ring: Microbus AB, Telefon: , e-post: support@mes.se sida 8
