Ärendehantering, driftövervakning och styrning - Infracontrol Online, v. 7.9 (utdrag från manual)

Transkript

1 Ärendehantering, driftövervakning och styrning - Infracontrol Online, v. 7.9 (utdrag från manual) Trafikmätning Få information om antalet motorfordon, cyklister och/eller gångtrafikanter vid önskade mätpunkter via Infracontrol Online. Modulen Trafikmätning finns nu integrerad i tjänsten. Via modulen Trafikmätning kan användaren få tillgång till funktioner för mätpunkter, trafikmätare och budskapsskyltar anslutna till systemet. Kontakta Infracontrol om funktionen Trafikmätning önskas i ert system. Nedanstående funktioner m.fl. finns att tillgå i modulen Trafikmätning: Mätpunkter - Visa om ett eller flera ärenden/larm finns för mätpunkt (trafikmätare/skylt). - Visa om kommunikationsfel finns mellan mätpunkt (trafikmätare/skylt) och Infracontrol Online. - Visa/konfigurera om arbete pågår vid mätpunkt. - Visa om trafikmätare och/eller skylt finns ansluten till mätpunkt. - Konfigurera anslutning/bortkoppling av trafikmätare och/eller skylt till mätpunkt. - Visa geografisk position för mätpunkt. Trafikmätare - Visa till vilken mätpunkt trafikmätare är ansluten. Skyltar - Visa till vilken mätpunkt skylt är ansluten. - Visa/konfigurera budskap på skylt (fritext). I modulen Trafikmätning finns underlänkarna: - Karta - Mätpunkter - Trafikdata

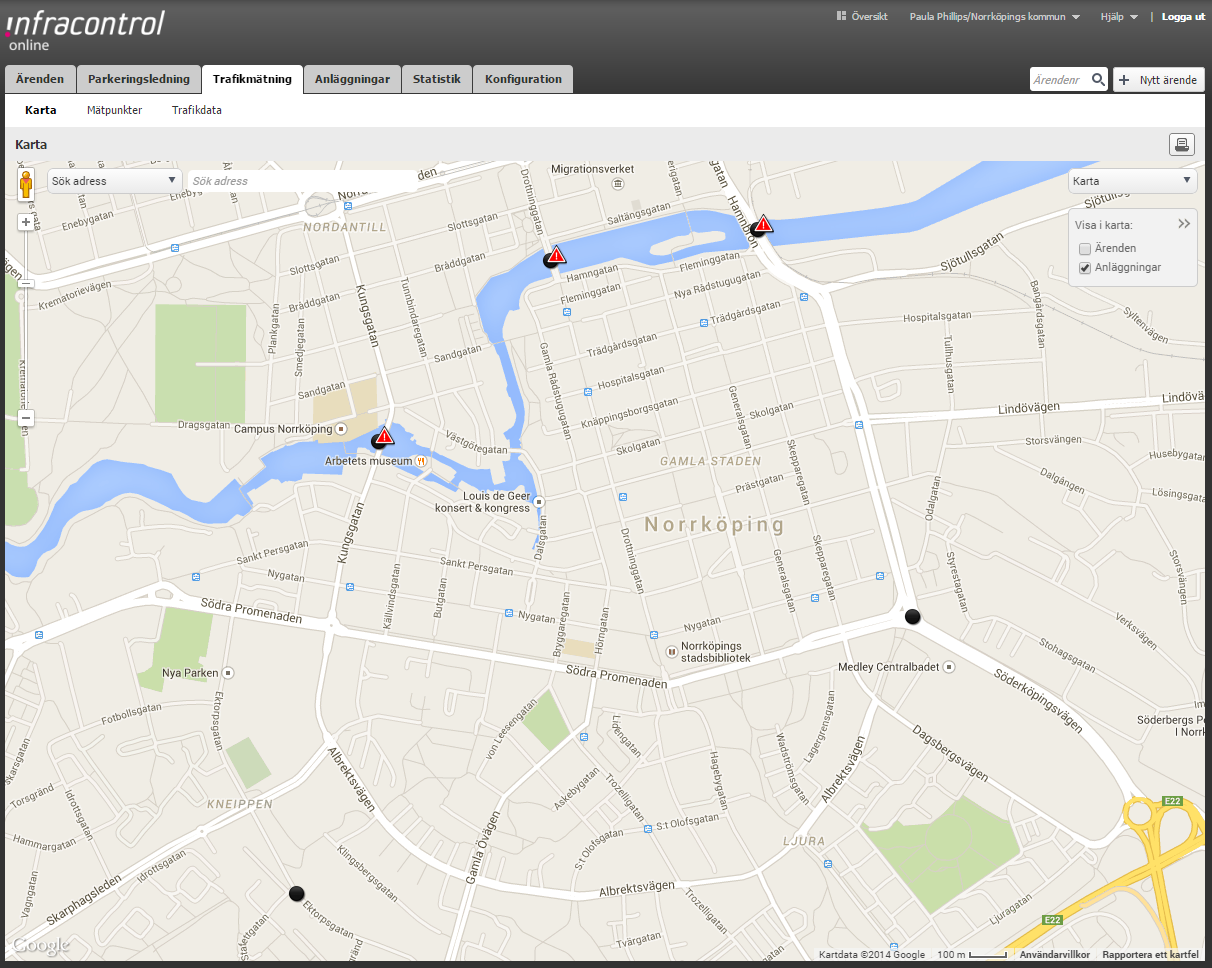

2 Karta I kartan visas den geografiska positionen för registrerade mätpunkter. Öppna karta med mätpunkter 1. Klicka på fliken Trafikmätning och underlänken Karta. En kartvy med mätpunkter öppnas. Trafikmätning: Mätpunkter i karta. 2

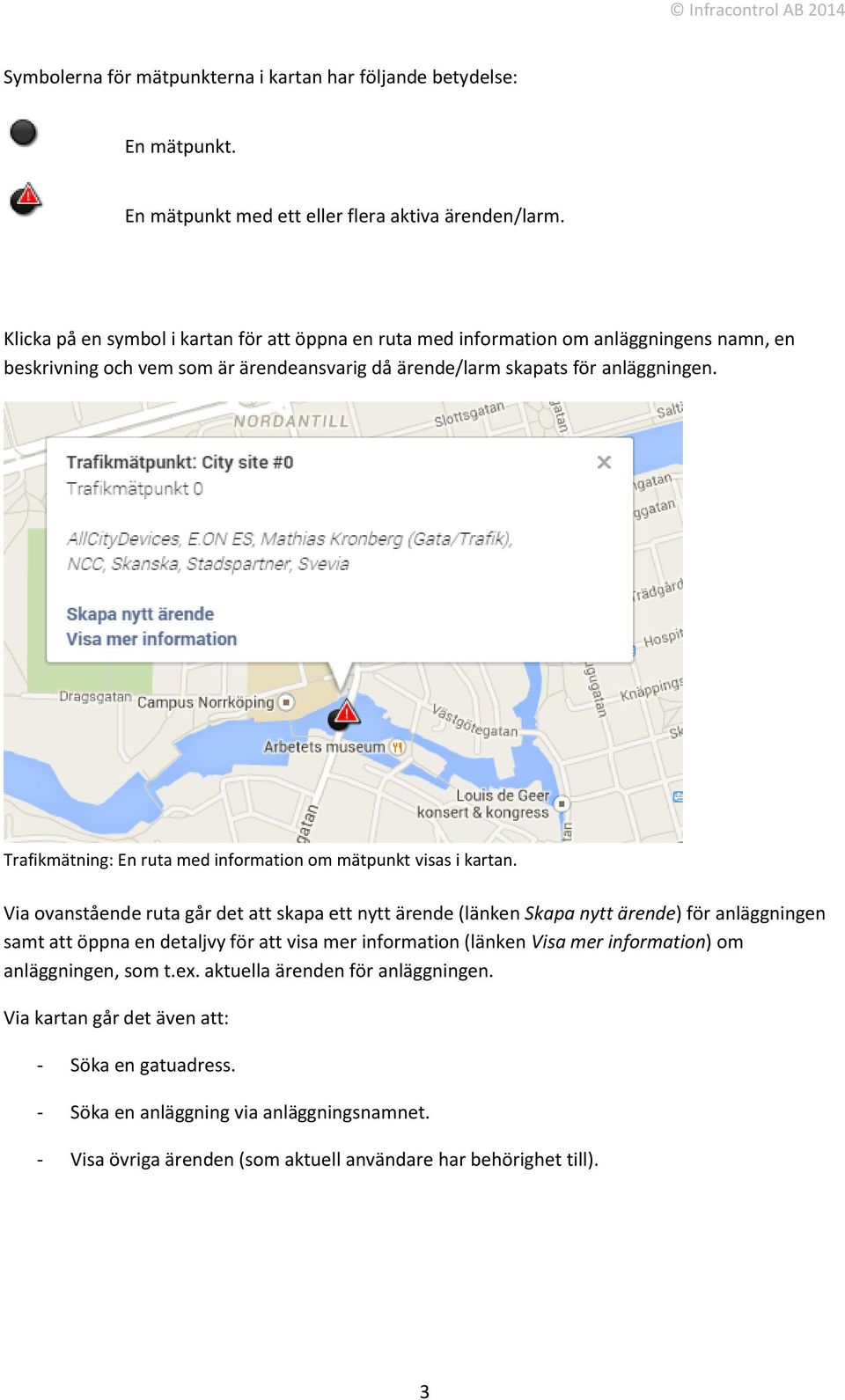

3 Symbolerna för mätpunkterna i kartan har följande betydelse: En mätpunkt. En mätpunkt med ett eller flera aktiva ärenden/larm. Klicka på en symbol i kartan för att öppna en ruta med information om anläggningens namn, en beskrivning och vem som är ärendeansvarig då ärende/larm skapats för anläggningen. Trafikmätning: En ruta med information om mätpunkt visas i kartan. Via ovanstående ruta går det att skapa ett nytt ärende (länken Skapa nytt ärende) för anläggningen samt att öppna en detaljvy för att visa mer information (länken Visa mer information) om anläggningen, som t.ex. aktuella ärenden för anläggningen. Via kartan går det även att: - Söka en gatuadress. - Söka en anläggning via anläggningsnamnet. - Visa övriga ärenden (som aktuell användare har behörighet till). 3

4 Mätpunkter Alla mätpunkter som användaren har behörighet för kan förutom i kartan även visas i en listvy. Visa mätpunkter i en listvy 1. Klicka på fliken Trafikmätning och underlänken Mätpunkter. En listvy med registrerade mätpunkter öppnas. Trafikmätning: Mätpunkter i listvy. Varje rad i listvyn representerar en mätpunkt. Listvyn är indelad i kolumnerna: Status Visar en eller flera statussymboler. Ett eller flera ärenden är aktiva för mätpunkten. Systemet har inte kontakt med trafikmätare och/eller skylt som är ansluten till mätpunkten. Visad status är därför osäker. Arbete pågår i anläggningen. Symbolen tänds och släcks manuellt. Mätpunkt Visar mätpunktens namn. Klicka på rubriken för att sortera mätpunkterna i bokstavs- /nummerordning. Adress Visar parkeringsanläggningens adress. Trafikmätare Visar ansluten trafikmätare. Observera att behörighet för trafikmätaren krävs för att den ska visas. Trafikdata för mätpunkten visas dock även om behörighet saknas. 4

5 Skylt Visar ansluten skylt. Observera att behörighet för skylten krävs för att den ska visas. Trafikdata för mätpunkten visas dock även om behörighet saknas. Pennikon Klicka på pennikonen för att skapa en felanmälan på anläggningen (ärendeformulär öppnas). Pil-ikon Klicka på pil-ikonen för att expandera raden och visa mätpunktens signaler. Signalerna är ett summalarm av kommunikationslarm hämtat från den trafikmätare och/eller skylt som är ansluten till mätpunkten. Trafikmätning: Expanderad rad för mätpunkt. Sök med fritext i listan 1. Skriv önskad text i fritextfältet ovanför listan för att söka efter en mätpunkt. Filtrering i listan sker löpande allt eftersom texten matas in. Sökning sker i följande anläggningsegenskaper: Mätpunktsnamn Adress Beskrivning Ansvarig (t.ex. den entreprenör som ansvarar för mätpunkten) 5

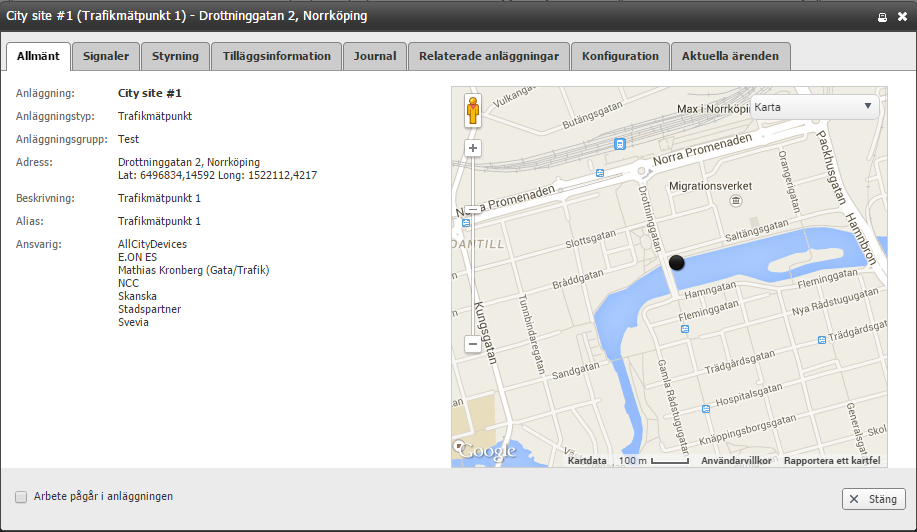

6 Öppna detaljvy för mätpunkt via listvyn 1. Öppna listvyn Mätpunkter och klicka på mätpunktens namn. En detaljvy för aktuell mätpunkt öppnas. Trafikmätning: Detaljvy för en mätpunkt. Anslut trafikmätare/skylt till mätpunkt En trafikmätare och/eller en skylt kan anslutas till en mätpunkt. 1. Öppna listvyn Mätpunkter och klicka på önskat mätpunktsnamn. En detaljvy för aktuell mätpunkt öppnas. 2. Klicka på fliken Konfiguration. Sidan för konfiguration öppnas. 3. Välj önskad trafikmätare och/eller skylt i menyerna under rubrikerna Trafikmätare respektive Skylt. Önskade val är nu anslutna till aktuell mätpunkt. 6

7 Trafikmätning: Anslut trafikmätare och skylt till mätpunkt. Koppla bort trafikmätare/skylt från mätpunkt 1. Öppna listvyn Mätpunkter och klicka på önskat mätpunktsnamn. En detaljvy för aktuell mätpunkt öppnas. 2. Klicka på fliken Konfiguration. Sidan för konfiguration öppnas. 3. Välj Ingen i menyerna under rubrikerna Trafikmätare respektive Skylt. Trafikmätare och/eller skylt är nu bortkopplade från aktuell mätpunkt. Trafikmätning: Trafikmätare är bortkopplad från mätpunkt. 7

8 Skyltar En digital skylt kan anslutas till en mätpunkt. Via Infracontrol Online kan skyltens budskap konfigureras. Ändra skyltbudskap 1. Öppna listvyn Mätpunkter och klicka på önskat skyltnamn (kolumnen Skylt). En detaljvy för aktuell skylt öppnas. Trafikmätning: Mätpunkter i listvy. 2. Klicka på fliken Konfiguration. Sidan för konfiguration öppnas. 3. Klicka på pennikonen till höger om den textsida som ska ändras under rubriken Konfigurera budskap. Texten blir editerbar/textfält visas. Trafikmätning: Ändra skyltbudskap. 8

9 4. Ändra/skriv önskat skyltbudskap i textfälten och ange den tid som budskapet ska visas, klicka därefter på bockikonen för att skicka budskapet till skylten. Hämta skyltbudskap från skylt 1. Öppna listvyn Mätpunkter och klicka på önskat skyltnamn (kolumnen Skylt). En detaljvy för aktuell skylt öppnas. Trafikmätning: Mätpunkter i listvy. 5. Klicka på fliken Konfiguration. Sidan för konfiguration öppnas. 6. Klicka på knappen Uppdatera under rubriken Nuvarande budskap. Skyltbudskap hämtas från skylt och visas ovanför knappen. Trafikmätning: Hämta skyltbudskap. 9

10 Trafikdata I trafikmätningens trafikdata visas diagram för: Antal passager per timme (med väderdata) Diagrammet består av ett linjediagram där varje linje representerar en mätpunkts antal passager per timme. I diagrammets filterfunktion går det att filtrera på: - En eller flera mätpunkter - Tidsspann Initialt visas antalet passager vid alla mätpunkter, två veckor tillbaka i tiden. Trafikmätning: Trafikdata Antal passager per timme. 10

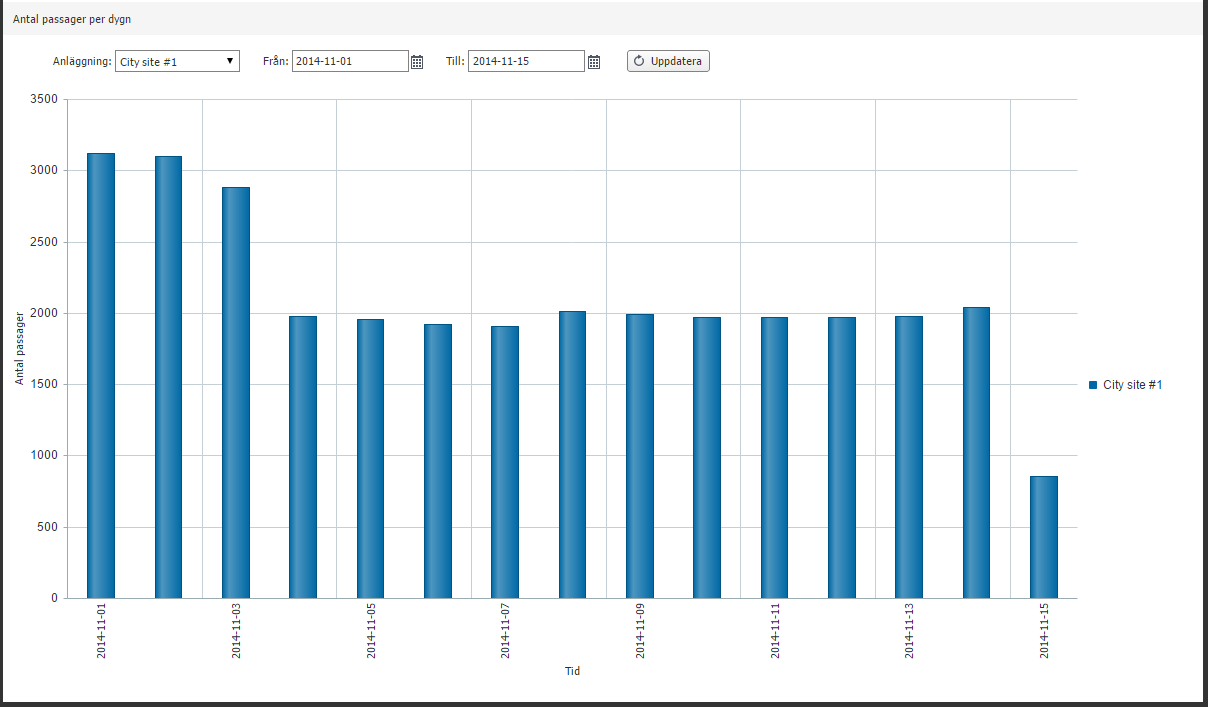

11 Antal passager per dygn Diagrammet är ett stapeldiagram där varje stapel representerar antalet passager per dygn, för aktuellt tidsintervall. För visning av diagram krävs filtrering. I diagrammets filterfunktion går det att filtrera på: - En anläggning - Tidsspann Trafikmätning: Trafikdata Antal passager per dygn Exportera trafikdata (Excel/.asc) Trafikdata kan exporteras till en Excel- eller asc-fil. Det finns tre alternativa Excelfiler: All fordonsdata I exporten visas (för valt tidsintervall): - Riktning - Hastighet (km/h) - Längd (cm) - Tid till föregående (sek) 11

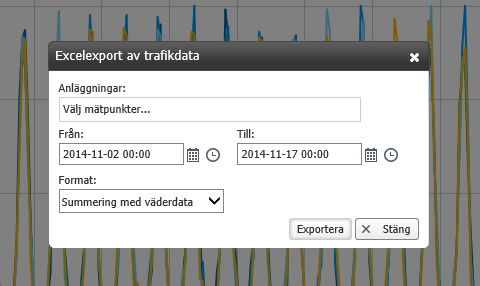

12 Summering dagar och veckor I exporten visas: - Summering varje veckodag per vecka, t.ex. måndag (antal) - Summering per vecka Summering med väderdata I exporten visas (för valt tidsintervall): - Antal per timme - Temperatur ( C) - Nederbörd (mm) - Vindstyrka (m/s) 1. Öppna Beläggningshistoriken och klicka på knappen Excelexport/.asc i övre högra delen av sidan. En dialogruta för konfigurering av exporten öppnas. Knapparna.asc och Excelexport. Dialogruta för konfigurering av Excelexport. 12

13 Dialogruta för konfigurering av.asc-export. 2. För Excelexport: Välj mätpunkter, tidsspann och format. För export till asc-fil: Välj mätpunkt och tidsspann. Klicka därefter på knappen Exportera. En Excel/asc-fil skapas. Excelexport All fordonsdata. Excelexport Summering dagar och veckor. 13

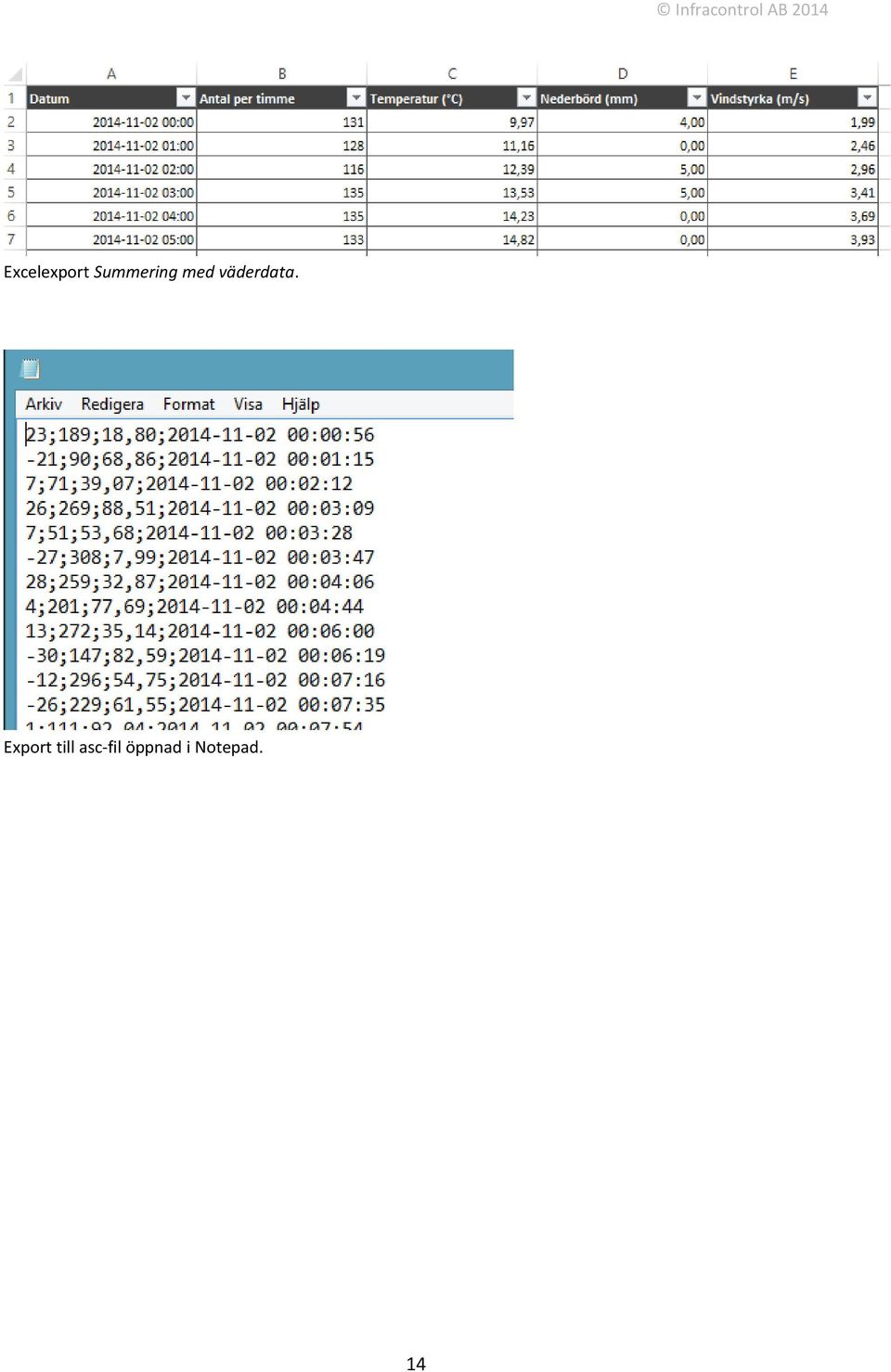

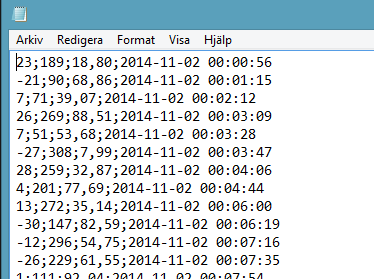

14 Excelexport Summering med väderdata. Export till asc-fil öppnad i Notepad. 14
