1 Uni-View loggbok 1

2 2

3 Uni-View loggbok Uni-View loggbok är en option till Uni-View med funktionen som bland annat är tänkt att ersätta liggare på skrivbordet i kontrollrummen. Istället för att skriva i liggaren skriver användaren i Uni-View loggboken via en bild i Uni-View arbetsplatsen. Loggboken är gemensam och åtkomlig från alla arbetsplatser i ett Uni-View system. Funktionen erbjuder också filtreringsmöjligheter samt utskrift och export av hela eller ett filtrerat loggboksinnehåll. Loggboksbild Funktionen bygger på en databas och erbjuder möjlighet att skapa och lägga in information i obegränsat antal poster. Varje post innehåller datum och tid, signatur, ämne och text och måste skapas av användaren. 3

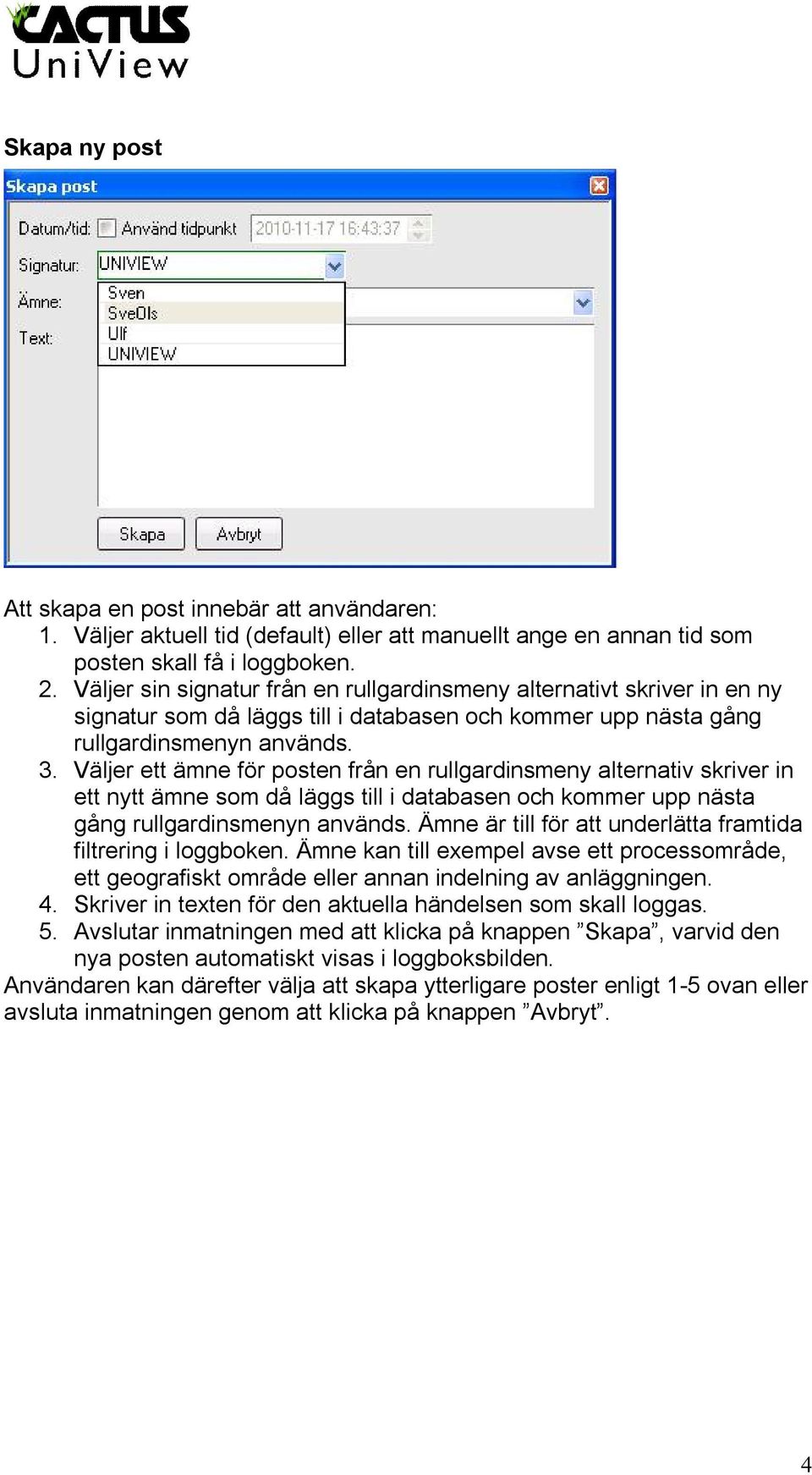

4 Skapa ny post Att skapa en post innebär att användaren: 1. Väljer aktuell tid (default) eller att manuellt ange en annan tid som posten skall få i loggboken. 2. Väljer sin signatur från en rullgardinsmeny alternativt skriver in en ny signatur som då läggs till i databasen och kommer upp nästa gång rullgardinsmenyn används. 3. Väljer ett ämne för posten från en rullgardinsmeny alternativ skriver in ett nytt ämne som då läggs till i databasen och kommer upp nästa gång rullgardinsmenyn används. Ämne är till för att underlätta framtida filtrering i loggboken. Ämne kan till exempel avse ett processområde, ett geografiskt område eller annan indelning av anläggningen. 4. Skriver in texten för den aktuella händelsen som skall loggas. 5. Avslutar inmatningen med att klicka på knappen Skapa, varvid den nya posten automatiskt visas i loggboksbilden. Användaren kan därefter välja att skapa ytterligare poster enligt 1-5 ovan eller avsluta inmatningen genom att klicka på knappen Avbryt. 4

5 Filtrera bland poster i loggboken Filtrering av loggbokslistan innebär att användaren: 1. Väljer poster från ett visst tidsintervall genom att ange start- och sluttid för tidsintervallet. 2. Väljer poster från alla signaturer (<Alla>) eller poster från en specifik signatur från en rullgardinsmeny. 3. Väljer poster för alla ämnen (<Alla>) eller poster för ett specifikt ämne från en rullgardinsmeny. 4. Väljer poster med hjälp av en söksträng i posternas textfält. 5

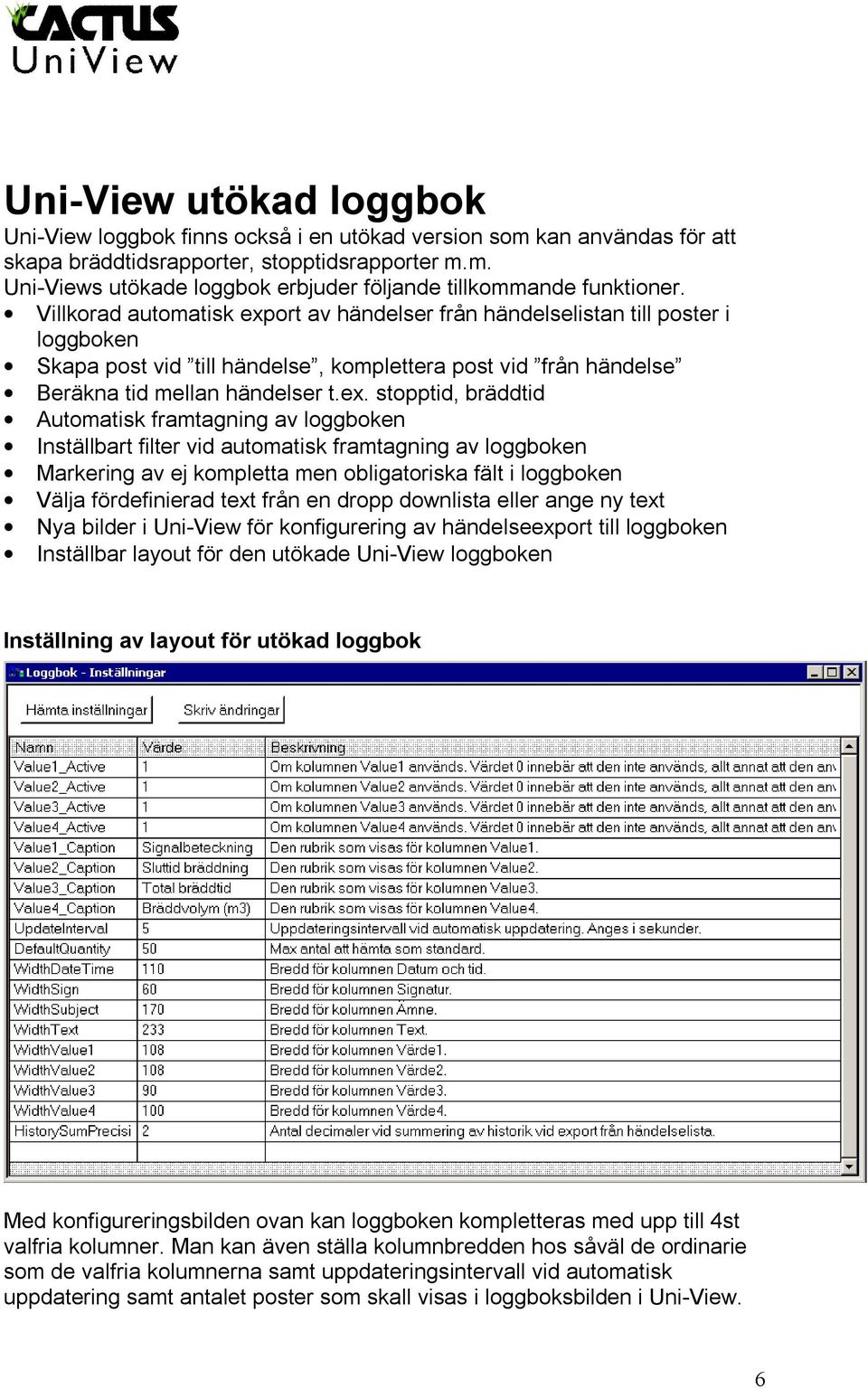

6 Uni-View utökad loggbok Uni-View loggbok finns också i en utökad version som kan användas för att skapa bräddtidsrapporter, stopptidsrapporter m.m. Uni-Views utökade loggbok erbjuder följande tillkommande funktioner. Villkorad automatisk export av händelser från händelselistan till poster i loggboken Skapa post vid till händelse, komplettera post vid från händelse Beräkna tid mellan händelser t.ex. stopptid, bräddtid Automatisk framtagning av loggboken Inställbart filter vid automatisk framtagning av loggboken Markering av ej kompletta men obligatoriska fält i loggboken Välja fördefinierad text från en dropp downlista eller ange ny text Nya bilder i Uni-View för konfigurering av händelseexport till loggboken Inställbar layout för den utökade Uni-View loggboken Inställning av layout för utökad loggbok Med konfigureringsbilden ovan kan loggboken kompletteras med upp till 4st valfria kolumner. Man kan även ställa kolumnbredden hos såväl de ordinarie som de valfria kolumnerna samt uppdateringsintervall vid automatisk uppdatering samt antalet poster som skall visas i loggboksbilden i Uni-View. 6

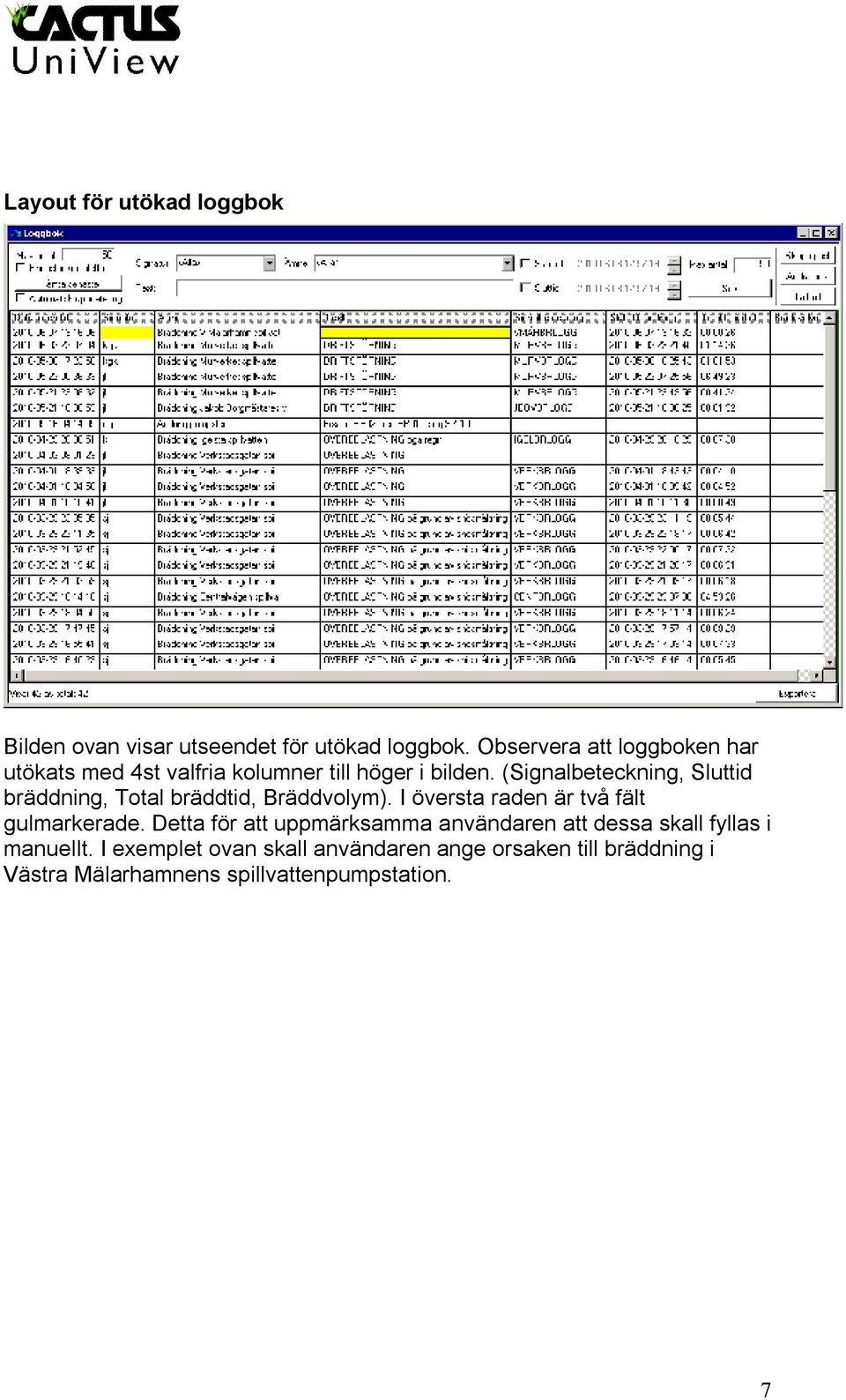

7 Layout för utökad loggbok Bilden ovan visar utseendet för utökad loggbok. Observera att loggboken har utökats med 4st valfria kolumner till höger i bilden. (Signalbeteckning, Sluttid bräddning, Total bräddtid, Bräddvolym). I översta raden är två fält gulmarkerade. Detta för att uppmärksamma användaren att dessa skall fyllas i manuellt. I exemplet ovan skall användaren ange orsaken till bräddning i Västra Mälarhamnens spillvattenpumpstation. 7

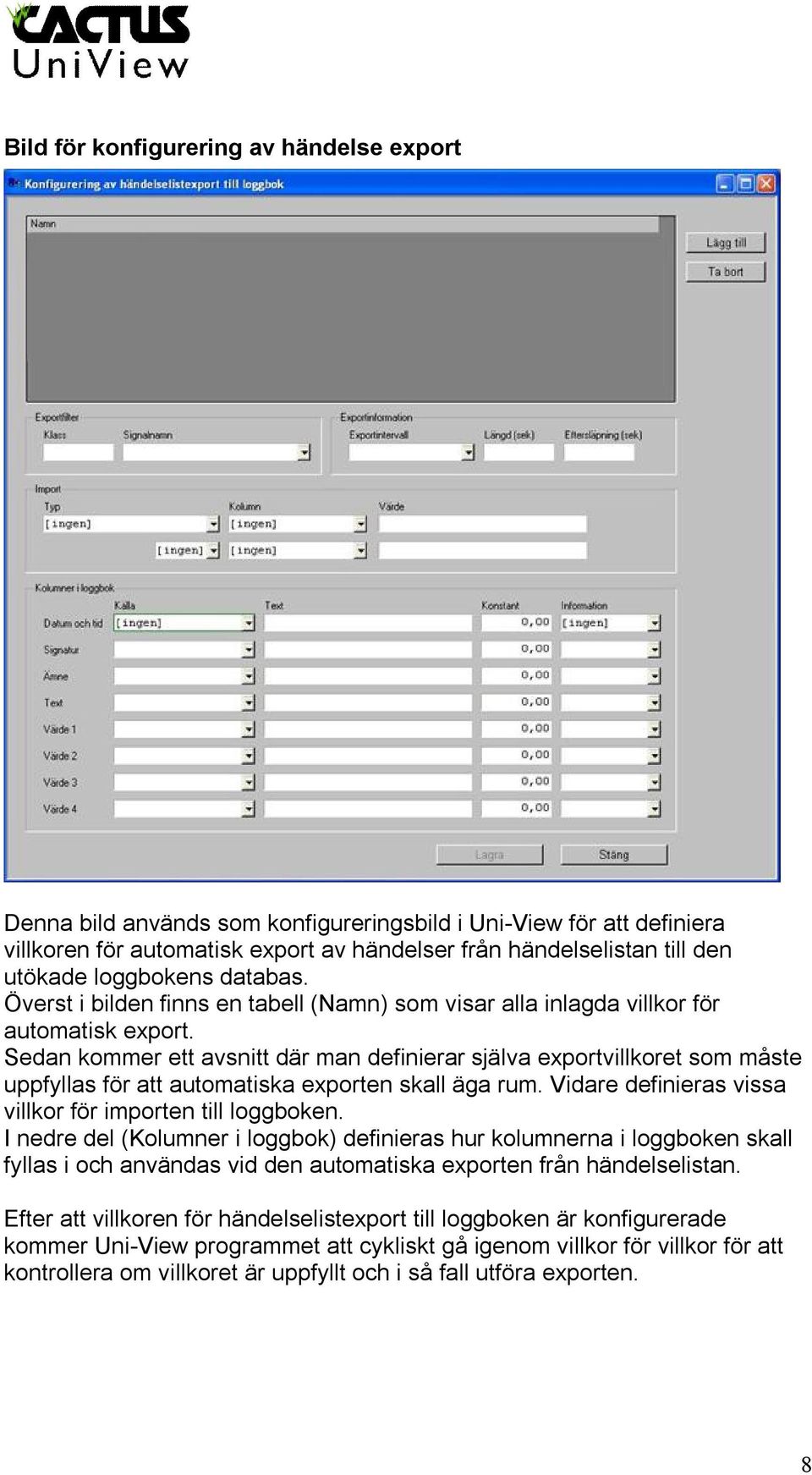

8 Bild för konfigurering av händelse export Denna bild används som konfigureringsbild i Uni-View för att definiera villkoren för automatisk export av händelser från händelselistan till den utökade loggbokens databas. Överst i bilden finns en tabell (Namn) som visar alla inlagda villkor för automatisk export. Sedan kommer ett avsnitt där man definierar själva exportvillkoret som måste uppfyllas för att automatiska exporten skall äga rum. Vidare definieras vissa villkor för importen till loggboken. I nedre del (Kolumner i loggbok) definieras hur kolumnerna i loggboken skall fyllas i och användas vid den automatiska exporten från händelselistan. Efter att villkoren för händelselistexport till loggboken är konfigurerade kommer Uni-View programmet att cykliskt gå igenom villkor för villkor för att kontrollera om villkoret är uppfyllt och i så fall utföra exporten. 8

9 Konfigurering av startvillkor för händelseexport I denna bild visas ett exempel på konfigureringen av ett startvillkor (start av bräddning). Konfigureringen gör att programmet letar i Uni-Views händelselista efter nya händelser av typ till -händelser (Klass = H-1). Hittas en sådan händelse, kontrolleras signalnamnet för händelsen och om namnet slutar på BRLOGG exporteras händelsen till en Ny post i loggboken. Händelsens tid (Hl.Tid) och signalnamn (Hl.Signalnamn) kommer att exporteras från händelselistan till posten samtidigt som postens Ämne fylls i med fasta texten Bräddning START. Generellt kan man exportera de olika delarna för en händelse i händelselistan så som Klass, Tid, Signalnamn, Text, Värde, Enhet och Operatör till posten i loggboken. Vidare kan man välja att lägga in egen fast text, tidskillnaden mellan start- och stopphändelse samt summerad historik för en angiven historiksignal under tiden mellan start- och stopphändelse. 9

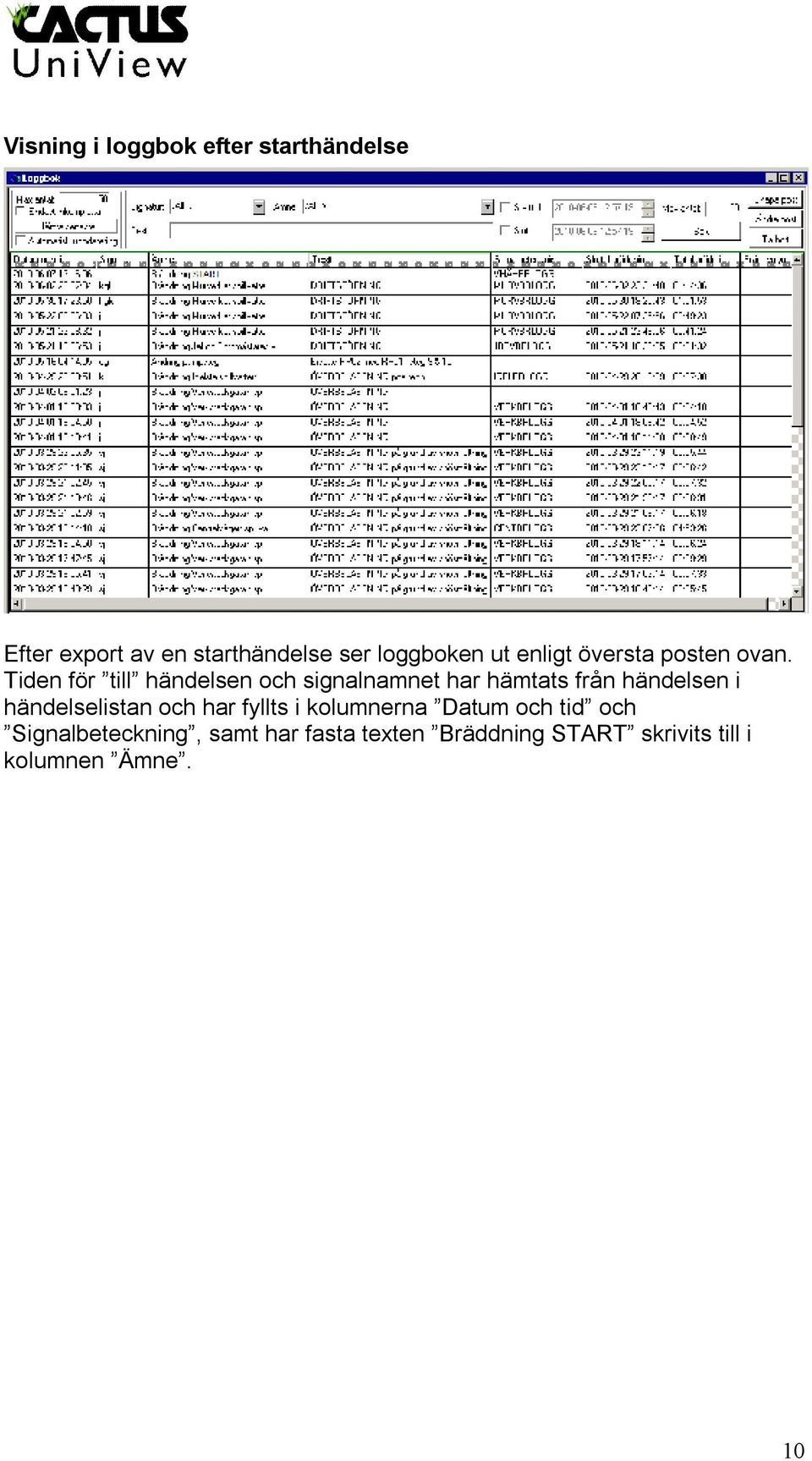

10 Visning i loggbok efter starthändelse Efter export av en starthändelse ser loggboken ut enligt översta posten ovan. Tiden för till händelsen och signalnamnet har hämtats från händelsen i händelselistan och har fyllts i kolumnerna Datum och tid och Signalbeteckning, samt har fasta texten Bräddning START skrivits till i kolumnen Ämne. 10

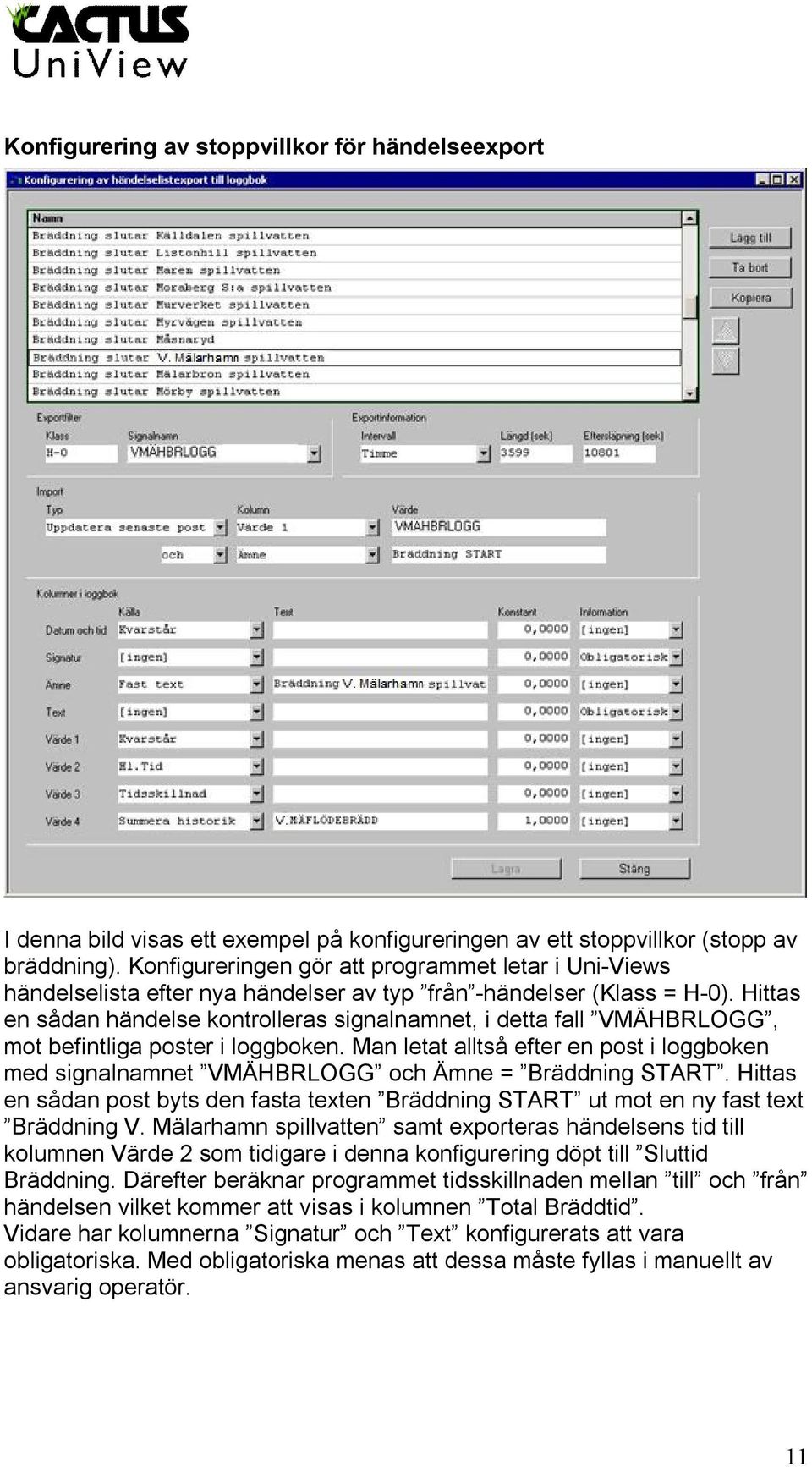

11 Konfigurering av stoppvillkor för händelseexport I denna bild visas ett exempel på konfigureringen av ett stoppvillkor (stopp av bräddning). Konfigureringen gör att programmet letar i Uni-Views händelselista efter nya händelser av typ från -händelser (Klass = H-0). Hittas en sådan händelse kontrolleras signalnamnet, i detta fall VMÄHBRLOGG, mot befintliga poster i loggboken. Man letat alltså efter en post i loggboken med signalnamnet VMÄHBRLOGG och Ämne = Bräddning START. Hittas en sådan post byts den fasta texten Bräddning START ut mot en ny fast text Bräddning V. Mälarhamn spillvatten samt exporteras händelsens tid till kolumnen Värde 2 som tidigare i denna konfigurering döpt till Sluttid Bräddning. Därefter beräknar programmet tidsskillnaden mellan till och från händelsen vilket kommer att visas i kolumnen Total Bräddtid. Vidare har kolumnerna Signatur och Text konfigurerats att vara obligatoriska. Med obligatoriska menas att dessa måste fyllas i manuellt av ansvarig operatör. 11

12 Visning i loggbok efter stopphändelse Efter en stopphändelse har översta posten i loggboken kompletterats enligt ovan. Texten Bräddning START i kolumnen Ämne har bytts ut mot texten Bräddning V. Mälarhamn spillvatten och kolumnerna Sluttid bräddning och Total bräddtid har fyllts i med sluttid och bräddtid. Fälten för de två kolumnerna Signatur och Text har färgats gula för att markera att dessa skall fyllas i av operatören. Om operatören stänger bilden utan att fylla i de gula fälten kommer bilden att automatiskt visas igen efter en inställbar tid. Detta för att operatören skall tvingas att fylla i de gula fälten med information i samband med händelsen och inte vid ett senare tillfälle då orsaken kan vara bortglömd. 12

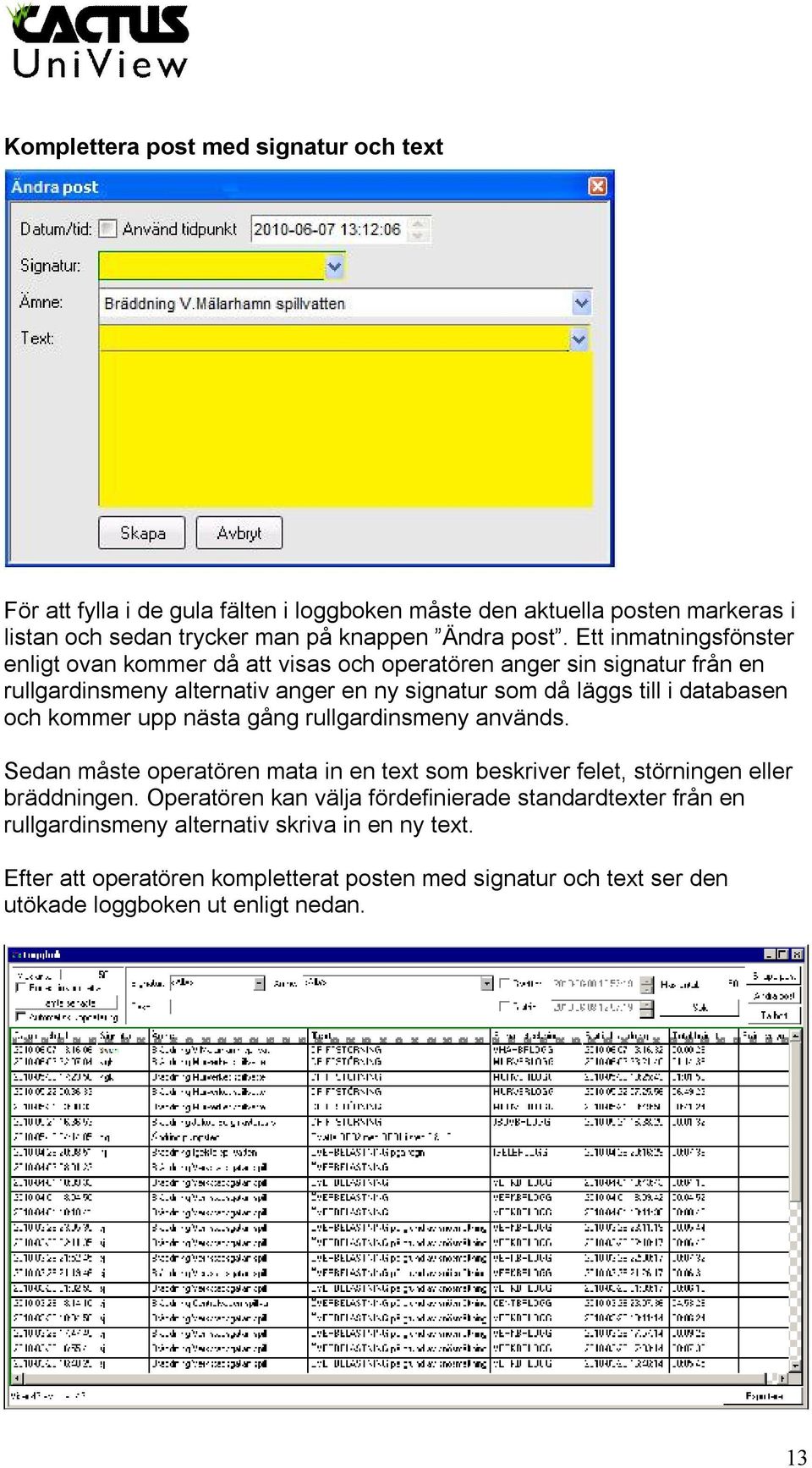

13 Komplettera post med signatur och text För att fylla i de gula fälten i loggboken måste den aktuella posten markeras i listan och sedan trycker man på knappen Ändra post. Ett inmatningsfönster enligt ovan kommer då att visas och operatören anger sin signatur från en rullgardinsmeny alternativ anger en ny signatur som då läggs till i databasen och kommer upp nästa gång rullgardinsmeny används. Sedan måste operatören mata in en text som beskriver felet, störningen eller bräddningen. Operatören kan välja fördefinierade standardtexter från en rullgardinsmeny alternativ skriva in en ny text. Efter att operatören kompletterat posten med signatur och text ser den utökade loggboken ut enligt nedan. 13
