FRAMTIDENS STYR- OCH ÖVERVAKNING

Transkript

1 FRAMTIDENS STYR- OCH ÖVERVAKNING Samuel Reinwalds, Bengt Dahlgren AB Beställargruppen lokaler belok.se 1

2 Kravspecifikation Mätning Belok-Objektstandard Tekniktävling 2

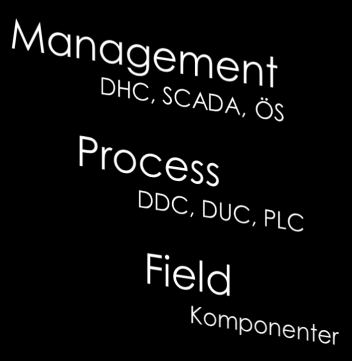

3 Överordnade användbarhetskrav 1.Användargränssnitt 2.Avvikelsehantering 3.Energiredovisning 4.Databas och trendloggning 5.Processnivå 3

4 1. Användargränssnitt Krav 1:7 (tidigare krav 7) Ändringar i tidsscheman och av börvärden skall framgå tydligt. De skall sparas under en av beställaren specificerad tid, exempelvis 1 år. Visning av händelselogg för respektive börvärde och tidschema ska ske efter kommando vid objekt/funktion exempelvis börvärdesomställare vid givare i systembild eller tidkanalapplikation. Krav 1:12 (nytt krav) Det skall finnas en funktionstext kopplad till varje system som beskriver funktion och handhavande. Krav 1:13 (nytt krav) SÖ-systemet skall ha en funktion för att föra anteckningar. Dessa skall vara sökbara på olika sätt så att de lätt återfinns när de behövs. Syftet är att användaren skall kunna beskriva problem, symptom, orsaker och lösningar. 2. Avvikelsehantering Krav 2:2 (tidigare krav 13) Loggning av samtliga signaler skall vara installerad och påkopplat vid leverans av SÖ- systemet. Om inget aktivt val sker skall tidsintervallet vara 1 minut. Krav 2.4 (tidigare krav 15) Det skall finnas ett system för självdiagnos av SÖ-systemets egen hårdvara. Exempelvis skall fel i kommunikationen, givarfel och bortfall av data upptäckas och redovisas. Systemet skall kunna köras regelbundet under drift av driftpersonal. Råd 5 Referenser bör kunna skapas och lagras i databasen under första driftåret. Referenserna bör bestå av trenddata för utvalda grupper av givare och perioder. De skall representera viktiga driftfall och de skall vara lätta att ta fram i analysprogrammet. Användaren skall ha möjlighet att skapa ytterligare referenser. 4

5 Webbanslutning (nytt krav 5:7) Syfte Att möjliggöra hantering via webb. Krav 16 Webbserver funktion skall ingå i SÖ-systemet. Krav 17 Webbfunktioner skall omfatta eller stödja säkerhetslösningar för skydd mot dataintrång när respektive system är öppet mot internet eller intranet. Krav 18 Webbservern skall ha ett säkert skydd mot dataintrång när det är öppet mot internet eller intranet. 3. Energiredovisning Krav 22 SÖ-programmet skall innehålla en funktion för att exportera förbrukningsdata till energistatistiksystem. 5

6 4. Databas och trendloggning Krav 4:2 (tidigare krav 24) Loggningsintervall skall kunna väljas individuellt för varje loggpunkt. Det skall vara möjligt att välja loggningsintervall ned till 10 sekunder. Om inget aktivt val sker skall intervall vara 1 minut. Krav 25 SÖ-systemet skall ha kapacitet för att logga samtliga funktionsbeskrivande signaler med intervallet fem minuter. Detta skall ske utan att svarstiderna interaktivt arbete vid operatörsstolen ökas märkbart. Krav 26 SÖ-systemet skall ha en öppen databas, som möjliggör effektiv hantering av trenddata. All information i databasen skall vara lätt tillgänglig för datorprogram från andra leverantörer. Krav 30 SÖ-systemet skall innehålla stöd för att ladda ned data från databasen. Detta skall kunna ske såväl lokalt, till exempelvis ett USB-minne, som över Internet. 5. Processnivå Krav 5:1 Loggning av samtliga variabler enligt BELOKS mätbilaga ska vara konfigurerade och aktiverade vid leverans. Loggning av varje variabel ska individuellt aktiveras/avaktiveras. Krav 5:2 Samtliga loggade variabler ska kontinuerligt skickas från processenhet enligt BELOK kommunikationsprotokoll. Krav 5:3 Processenhet skall innehålla stöd för att hämta data enligt BELOK kommunikationsprotokoll. Krav 5:4 Vid kommunikationsbortfall skall data lagras i processenhet minst 7 dagar. 6

7 5. Processnivå Krav 5:5 Allt minne i processenhet skall vara utan rörliga delar och avsedd för den lagringsfrekvens och kapacitet som anläggningen har vid en livslängd av 20 år. Krav 5:6 Kommunikationsstandard ska vara lägst Ethernet 10BaseTX/802.3i. Krav 5:7 Webbserverfunktion skall ingå i SÖ-systemet. Webbfunktioner skall omfatta eller stödja säkerhetslösningar för skydd mot dataintrång när respektive system är öppet mot internet eller intranet. 5. Processnivå Krav 5:8 Följande skall redovisas: Efterlevnad av standarden IEC Uppfyllande av IPv6 skall redovisas. Möjlig kommunikation via fältbuskommunikation. (Med fältbuskommunikation menas kommunikationsstandarder och protokoll som kan användas för kommunikation mot utlokaliserade fältenheter.) Hantering av filer och kommunikation mot kommunikationsändpunkter. Inloggningssätt och användarhantering exempelvis single sign on. Använt operativsystem i processenhet. 7

8 Mätning Målet har varit att ta fram vilka mätningar som behöver göras i en byggnad för att uppfylla de krav på uppföljning som vi skall möta i olika certifieringar BREEAM-SE LEED Miljöbyggnad SVEBY 8

9 BELOK-objekt Målet har varit att ta fram ett objekt för varje komponent och mätdata som i regel används i en byggnad 9

10 Tolk Databas Data enligt objektstandard. BELOK krav APPLIKATION Överordnat System Processenhet Data Datalager Skickar webget request till endpoint. 10

11 11

12 9 april 15 maj Vecka Vecka Tekniktävling Tävlingen omfattar hela kravspecifikationen. För att uppfylla kravspecifikationen kan tävlingsdeltagaren använda sig av olika fabrikat på komponenter och programvaror. Systemuppbyggnad ska redovisas i tävlingsbidraget Tävlingsbidragen blir belok-certifierat om de uppfyller kravspecifikationen i huvudsak och kan utses om till vinnare om de uppfyller alla krav och råd. Det kan alltså finnas flera vinnare. Belokcertifikatet blir en garant för att komponenter och programvaror uppfyller kravspecifikationen och får användas i marknadsförningssyfte. Tidplan teknikupphandling Framtidens styr 12

13 Frågestund 13
