1 FUTURUM FASTIGHETER I ÖREBRO AB Förvaltningsstandard för Desigo Insight Sida 1 av 13

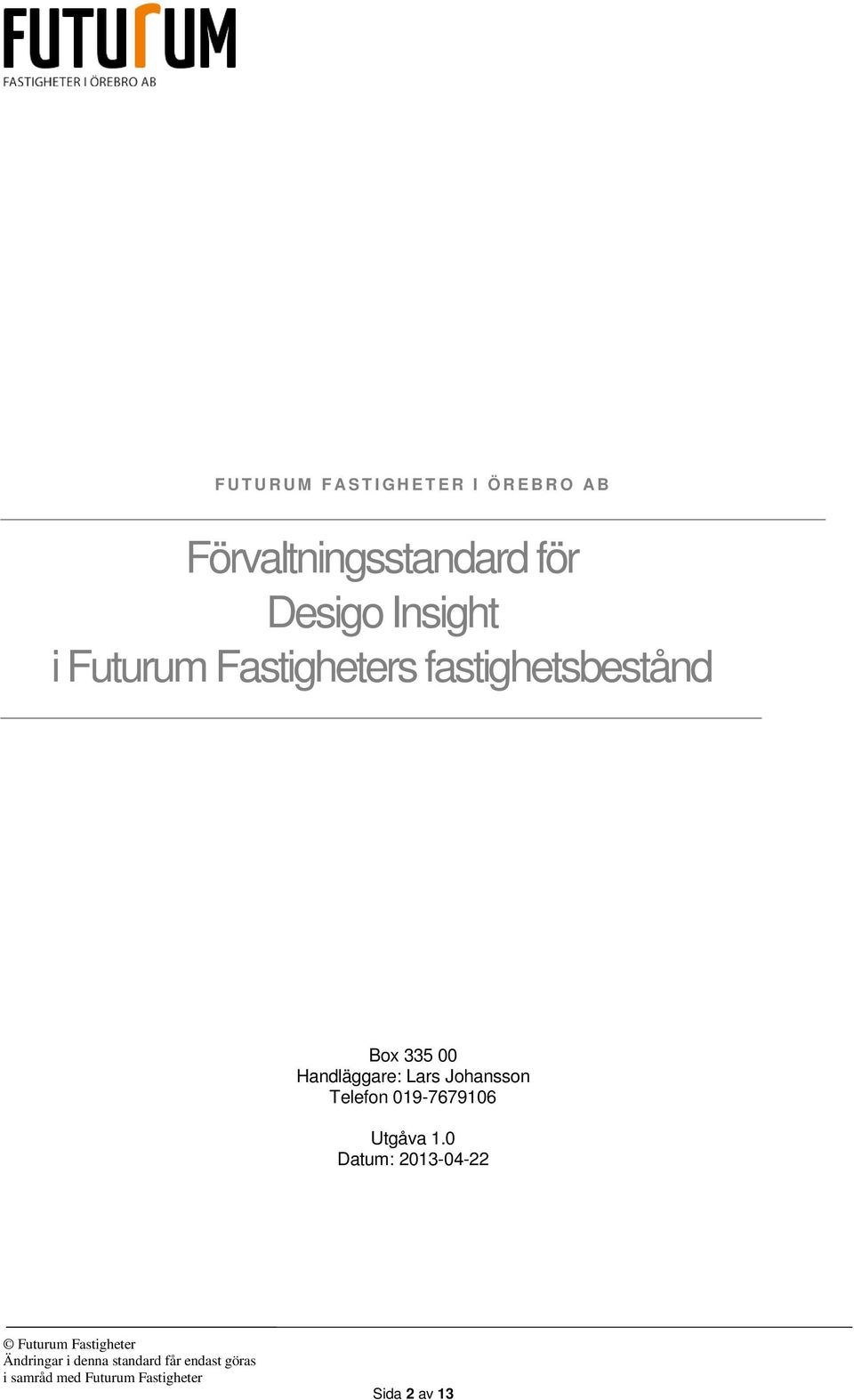

2 FUTURUM FASTIGHETER I ÖREBRO AB Förvaltningsstandard för Desigo Insight i Futurum Fastigheters fastighetsbestånd Box Handläggare: Lars Johansson Telefon Utgåva 1.0 Datum: Sida 2 av 13

3 Innehållsförteckning Begreppsförklaringar... 4 Allmänt... 5 Integratörer... 5 Systemadministratör Desigo Insight (FF)... 5 Förutsättningar... 6 Allmänna anvisningar... 6 Strategi... 6 Besiktning av nytt integrationsprojekt... 7 Kommunikation och säkerhet... 7 Anslutning mot SCADA... 7 IP anslutning... 7 Trender... 7 Behörigheter... 8 Mätning av nyttjad energi... 8 Funktionsbeskrivning... 8 Larmer... 8 Larmkategorier... 8 Tidkanaler... 8 Navigeringsstruktur och grafisk standard... 9 Fastighetstyp... 9 Fastighet Byggnad System undercentral System undershunt System luftbehandling Kvalitetsaspekter Egenkontroll Dokumentering, backup och överlämning Sida 3 av 13

4 Begreppsförklaringar SCADA ÖS Desigo Insight DUC PLC OPC BACnet FF Supervisory Control And Data Aquisition, system innehållande erf. applikationsprogramvara för övervakning, trender, kommunikation och grafiskt användargränssnitt. Överordnat System, i denna skrift kan SCADA-system Desigo Insight komma att förkortas med ÖS. FF s SCADA-system. DataUnderCentral, Styrsystem inkl. processor, in- och utgångsenheter med integrerad eller separat display och manöverdon (tangent testatur). Speciellt framtagen för VVS-applikationer. Programmable Logic Controller, industriell motsvarighet till DUC, processor med in- och utgångsenheter med integrerad eller separat display och manöverdon (tangent tastatur). Kan i förekommande fall jämställas med DUC. Man kan i många fall även välja annat fabrikat av display/operatörspanel till vald PLC. OLE (Active X) for Process Control, används som generell drivrutin. För den aktiva utrustningen såsom en DUC av annat fabrikat än Siemens, består denna av en OPC-server. OPC-klient finns i Desigo Insight. Ett öppet kommunikationsprotokoll för kommunikationsutbyte mellan enheter i ett och samma nätverk. Futurum Fastigheter AB Sida 4 av 13

5 Allmänt Syftet med denna förvaltningsstandard är att beskriva den struktur, strategi, arbetsmetodik och utförandestandard som Futurum Fastigheter AB (FF) har kring sitt överordnade system Desigo Insight. Denna handling inklusive bilagor är anvisningar/krav för samtliga förkommande arbeten i ÖS. Handlingen avser arbeten och handhavanden i SCADA-systemet Desigo Insight då styrsystem skall integreras. Denna förvaltningsstandard är upprättad av FF och eventuella förändringar och/eller avsteg skall alltid förankras hos FF innan utförande. Det är ett absolut krav och av mycket stor vikt att dessa anvisningar följs. Då denna förvaltningsstandard är ett levande dokument skall samtliga förändringar noteras, förstasida skall förses med revideringsdatum samt signatur. Integratörer Vid integration av respektive styrsystem till Desigo Insight, skall denna förvaltningsstandard användas. Viss form av anpassning kan krävas, dels i sina utrustningar vad gällande hårdvara, kommunikationsutrustningar, dels vad gällande mjukvara såsom programmering i DUC ar. För att uppnå bästa prestanda och kvalitet då det gäller kommunikation mellan styrsystemet och ÖS, skall i anbud redovisas principiell kommunikationsuppbyggnad, kommunikationssätt samt vilken kommunikationsutrustning som kommer att nyttjas. I undantagsfall tillåts kommunikation via OPC server mellan DUC och Desigo Insight. Detta skall alltid kontrolleras med FF innan utförande. I de fall OPC godkänns skall denna levereras i entreprenaden. Filosofin med en standard ger förutom uppenbara fördelar för FF, även tidsmässiga fördelar för integratören, då denna har fått en förståelse för strukturen i denna standard och dess komponenter. Systemadministratör Desigo Insight (FF) Systemadministratörens roll är att tillse att samtliga projekt som integreras i Desigo Insight, är rätt utformade. Systemadministratören skall upprätthålla FF s målsättning med den enhetliga användarmiljön. Vid eventuella kompletteringar och vidareutvecklingar är det sys.admin. som ansvarar för detta arbete. Detta arbete sker inom FF s egen regi. Sida 5 av 13

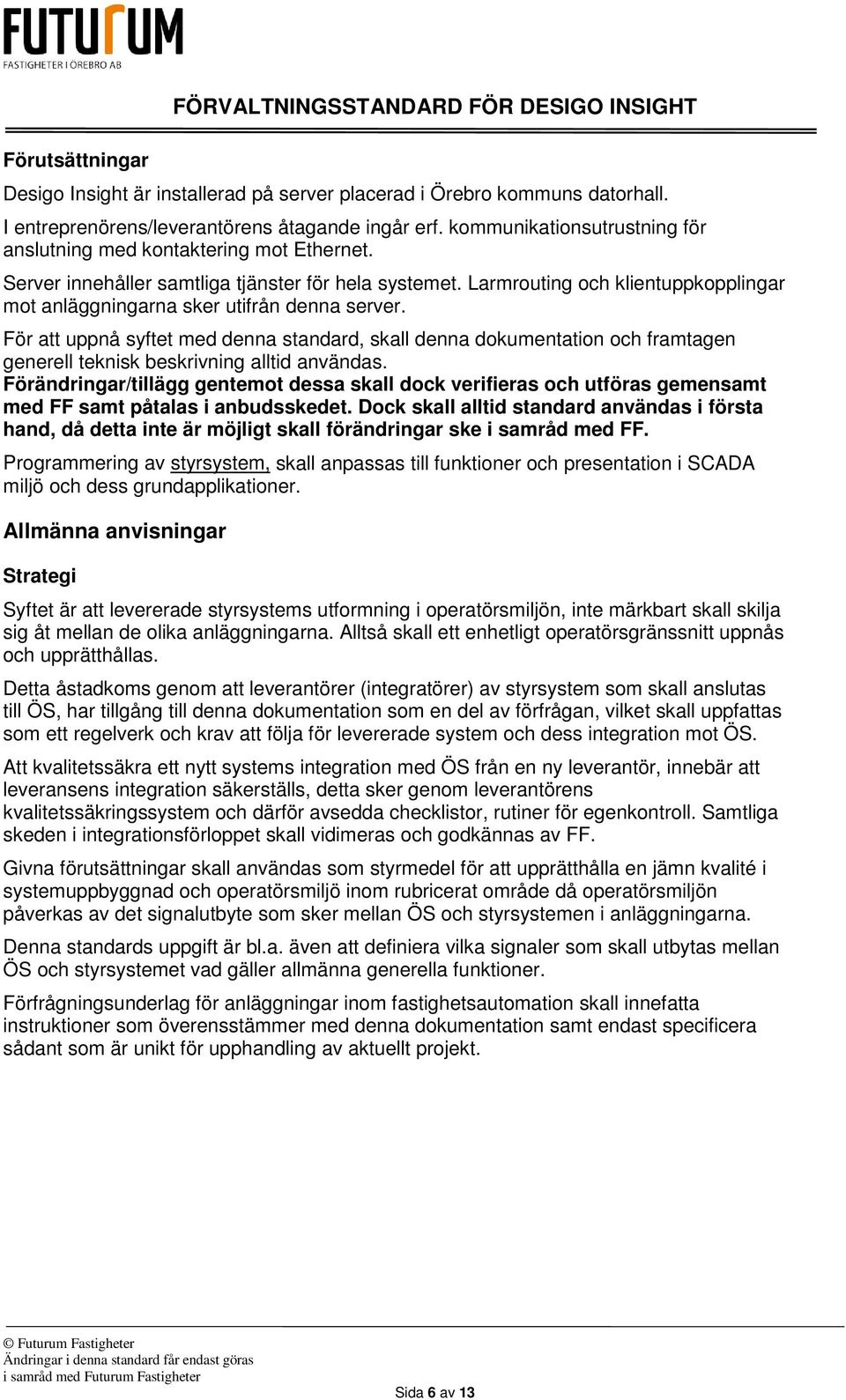

6 Förutsättningar FÖRVALTNINGSSTANDARD FÖR DESIGO INSIGHT Desigo Insight är installerad på server placerad i Örebro kommuns datorhall. I entreprenörens/leverantörens åtagande ingår erf. kommunikationsutrustning för anslutning med kontaktering mot Ethernet. Server innehåller samtliga tjänster för hela systemet. Larmrouting och klientuppkopplingar mot anläggningarna sker utifrån denna server. För att uppnå syftet med denna standard, skall denna dokumentation och framtagen generell teknisk beskrivning alltid användas. Förändringar/tillägg gentemot dessa skall dock verifieras och utföras gemensamt med FF samt påtalas i anbudsskedet. Dock skall alltid standard användas i första hand, då detta inte är möjligt skall förändringar ske i samråd med FF. Programmering av styrsystem, skall anpassas till funktioner och presentation i SCADA miljö och dess grundapplikationer. Allmänna anvisningar Strategi Syftet är att levererade styrsystems utformning i operatörsmiljön, inte märkbart skall skilja sig åt mellan de olika anläggningarna. Alltså skall ett enhetligt operatörsgränssnitt uppnås och upprätthållas. Detta åstadkoms genom att leverantörer (integratörer) av styrsystem som skall anslutas till ÖS, har tillgång till denna dokumentation som en del av förfrågan, vilket skall uppfattas som ett regelverk och krav att följa för levererade system och dess integration mot ÖS. Att kvalitetssäkra ett nytt systems integration med ÖS från en ny leverantör, innebär att leveransens integration säkerställs, detta sker genom leverantörens kvalitetssäkringssystem och därför avsedda checklistor, rutiner för egenkontroll. Samtliga skeden i integrationsförloppet skall vidimeras och godkännas av FF. Givna förutsättningar skall användas som styrmedel för att upprätthålla en jämn kvalité i systemuppbyggnad och operatörsmiljö inom rubricerat område då operatörsmiljön påverkas av det signalutbyte som sker mellan ÖS och styrsystemen i anläggningarna. Denna standards uppgift är bl.a. även att definiera vilka signaler som skall utbytas mellan ÖS och styrsystemet vad gäller allmänna generella funktioner. Förfrågningsunderlag för anläggningar inom fastighetsautomation skall innefatta instruktioner som överensstämmer med denna dokumentation samt endast specificera sådant som är unikt för upphandling av aktuellt projekt. Sida 6 av 13

7 Besiktning av nytt integrationsprojekt Då nytt projekt har utförts av integratören, skall detta genomgå en kontroll före installation och driftsättning i Desigo Insight. Denna kontroll utförs av FF s systemadministratör. Integratören skickar projektet till systemadministratören, vilken då gör en leveranskontroll. Kontrollen avser överensstämmande avseende grafisk formgivning, navigering, egenkontroller etc. Synpunkter/kommentarer på utförande (av både teknisk och grafisk design karaktär) skall därefter åtgärdas av integratören. Då dessa därefter har åtgärdats, kontrolleras dessa ytterligare en gång. Därefter tillåts en integration av projektet på Insight servern. Detta tillstånd fås av systemadministratören. Efter installation på server skall integratören utföra en egenkontroll av projektet och dess kommunikation mot styrsystemen. Kontroll utförs enligt kapitel Provningsförfarande. Kommunikation och säkerhet Allt säkerhetsarbete hanteras av Örebro Kommuns IT-avdelning. Anslutning mot SCADA Fysisk anslutning av aktuellt styrsystem mot huvudserver, skall alltid ske via direktkontaktering mot styrsystemens enheter via RJ45, TCP/IP. All kommunikation kommer att ske via FF s driftnätverk. Alltså ingen direkt seriell kommunikation (COM-port) mellan styrsystem och Desigo Insight skall förekomma. IP anslutning IP-adresser skall inhämtas av FF s personal (IT-avdelning eller systemadministratör). Trender Trender skall ske för följande punkter enligt nedan, då inget annat anges: Trendpunkt Intervall Rapportindelning Temperatur ute 1 min. månad Temperatur tilluft 1 min. månad Temperatur frånluft 1 min. månad Temperatur rum 1 min. månad Temperatur tillopp 1 min. månad Temperatur retur 1 min. månad Temperatur VV 5 sek. månad Tryck tilluft 30 sek. månad Tryck frånluft 30 sek. månad Utsignal ställdon Lika ärvärde månad Utsignal motordrifter 1 min. månad Börvärden Lika ärvärde månad Information om övriga mätpunkter som skall trendas, inhämtas från FF för det specifika objektet. Sida 7 av 13

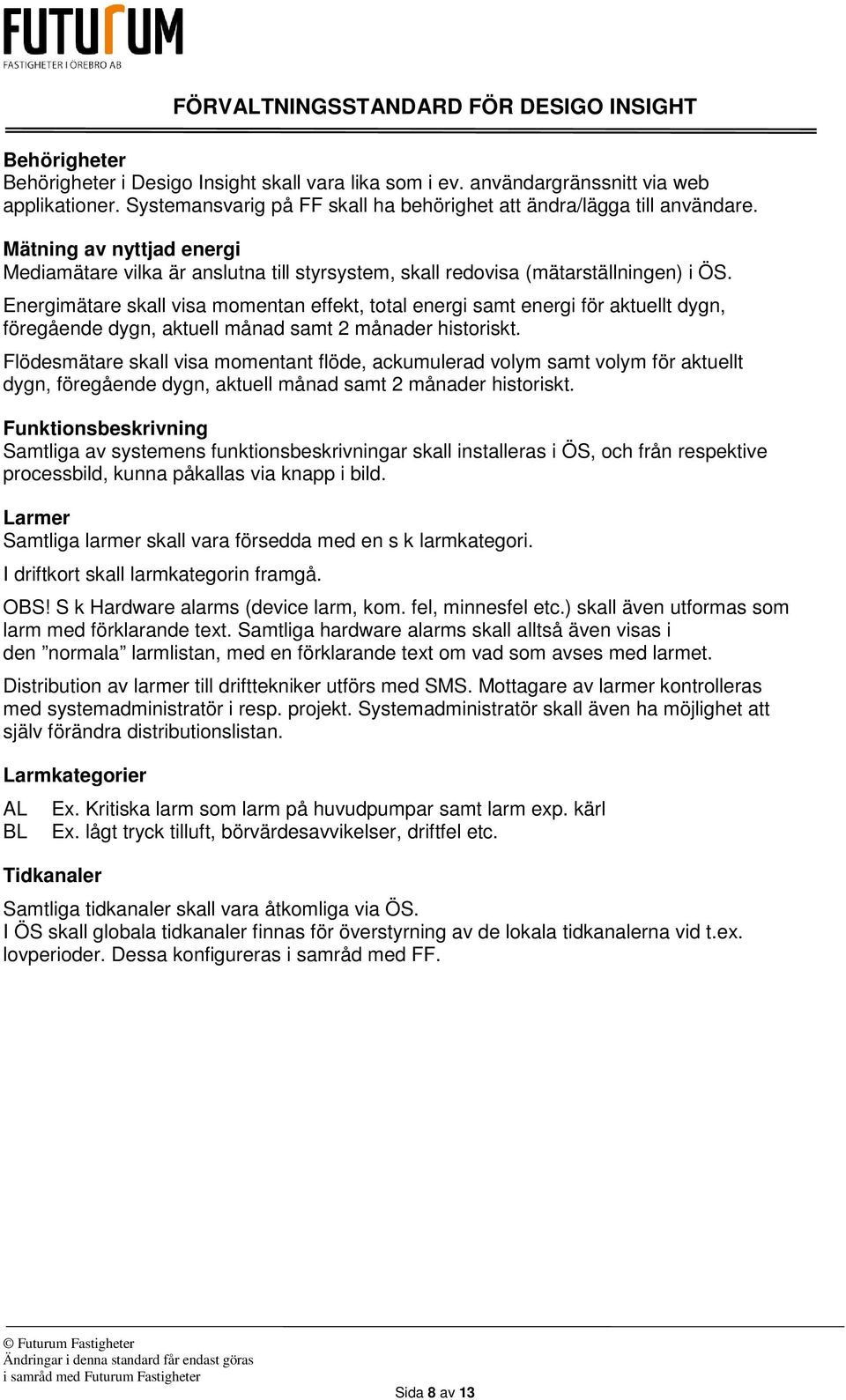

8 Behörigheter Behörigheter i Desigo Insight skall vara lika som i ev. användargränssnitt via web applikationer. Systemansvarig på FF skall ha behörighet att ändra/lägga till användare. Mätning av nyttjad energi Mediamätare vilka är anslutna till styrsystem, skall redovisa (mätarställningen) i ÖS. Energimätare skall visa momentan effekt, total energi samt energi för aktuellt dygn, föregående dygn, aktuell månad samt 2 månader historiskt. Flödesmätare skall visa momentant flöde, ackumulerad volym samt volym för aktuellt dygn, föregående dygn, aktuell månad samt 2 månader historiskt. Funktionsbeskrivning Samtliga av systemens funktionsbeskrivningar skall installeras i ÖS, och från respektive processbild, kunna påkallas via knapp i bild. Larmer Samtliga larmer skall vara försedda med en s k larmkategori. I driftkort skall larmkategorin framgå. OBS! S k Hardware alarms (device larm, kom. fel, minnesfel etc.) skall även utformas som larm med förklarande text. Samtliga hardware alarms skall alltså även visas i den normala larmlistan, med en förklarande text om vad som avses med larmet. Distribution av larmer till drifttekniker utförs med SMS. Mottagare av larmer kontrolleras med systemadministratör i resp. projekt. Systemadministratör skall även ha möjlighet att själv förändra distributionslistan. Larmkategorier AL BL Ex. Kritiska larm som larm på huvudpumpar samt larm exp. kärl Ex. lågt tryck tilluft, börvärdesavvikelser, driftfel etc. Tidkanaler Samtliga tidkanaler skall vara åtkomliga via ÖS. I ÖS skall globala tidkanaler finnas för överstyrning av de lokala tidkanalerna vid t.ex. lovperioder. Dessa konfigureras i samråd med FF. Sida 8 av 13

9 Navigeringsstruktur och grafisk standard Följande avsnitt handlar om hur navigering skall byggas upp och grundtanken med grafiskt utseende på driftbilder. Samtliga fastigheter förses med objektsnummer som avropas av B. All struktur skall godkännas av systemadministratör innan utförande. Det skall eftersträvas att driftbilder ritas med flöde från vänster till höger. T.ex skall alla primära medier såsom uteluft och fjärrvärme komma från vänster för att sedan behandlas till tilluft eller värme sekundär ut till höger. I bilder på systemnivå skall det alltid framgå vilket apparatskåp systemet är anslutet till. Samtliga inställningar skall vara åtkomliga från driftbild. Samtliga objekt skall vara dynamiska och visa läge, ex.vis axel på spjällmotorer och drift/larmindikeringar på motordrifter. Fastighetstyp För resp. fastighetstyp (11 - Skolor, 12 - Förskolor etc) skall översiktsmeny skapas. Varje fastighet skall ha egen knapp för vidare navigering. Knapparna sorteras i stigande ordning via objektsnummer. Sida 9 av 13

10 Fastighet För resp. fastighet skall översiktskarta skapas där samtliga byggnader framgår. Varje byggnad skall ha egen knapp för vidare navigering. Byggnad För resp. byggnad skall översiktsbild skapas. Systemen delas upp i värme, tappvatten, kyla, luftbehandling och övrigt. Varje system skall ha egen knapp för vidare navigering. Sida 10 av 13

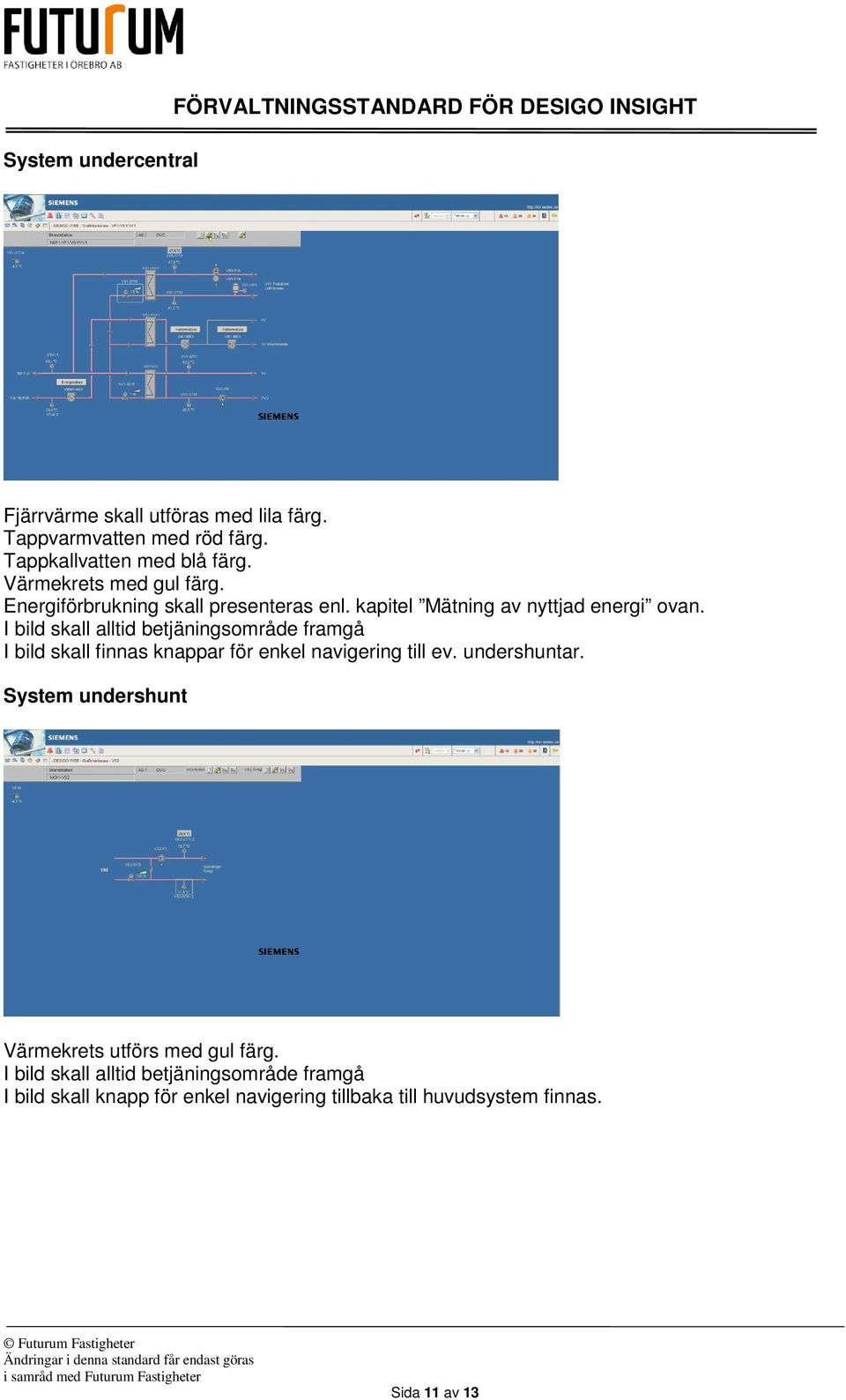

11 System undercentral FÖRVALTNINGSSTANDARD FÖR DESIGO INSIGHT Fjärrvärme skall utföras med lila färg. Tappvarmvatten med röd färg. Tappkallvatten med blå färg. Värmekrets med gul färg. Energiförbrukning skall presenteras enl. kapitel Mätning av nyttjad energi ovan. I bild skall alltid betjäningsområde framgå I bild skall finnas knappar för enkel navigering till ev. undershuntar. System undershunt Värmekrets utförs med gul färg. I bild skall alltid betjäningsområde framgå I bild skall knapp för enkel navigering tillbaka till huvudsystem finnas. Sida 11 av 13

12 System luftbehandling FÖRVALTNINGSSTANDARD FÖR DESIGO INSIGHT Verkningsgrad skall alltid presenteras i bild. I bild skall alltid betjäningsområde framgå I bild skall finnas knappar för enkel navigering till matande värmesystem och ev. zonstyrningar. Sida 12 av 13

13 Kvalitetsaspekter FÖRVALTNINGSSTANDARD FÖR DESIGO INSIGHT Rätt kvalitet och prestanda vad gäller ÖS måste byggas in från början. Kvalitet i system säkras bäst genom att systemens alla funktioner specificeras såväl vad gäller hårdvara som mjukvara. Samtliga signaler i ett system skall ha symboliska namn så att det är lätt att härleda en enskild signal till en enskild funktion. Symboliska namn underlättar vid knytning av taggar i bilder då flera aktörer är inblandade genom att öka sannolikheten att det är samma signal som alla avser vid knytning/kontroll av sina respektive system. Administratören för systemet skall i alla lägen ha möjlighet att konfrontera pågående arbeten, inget arbete eller applikationsförändringar får utföras utan administratörens medgivande. Egenkontroll Då ny applikation (projekt) skapas skall avprovning ske med följande punkter som miniminivå på egenkontroll: - Bilder genereras enligt förfrågningsunderlag (driftkort etc.) eller motsvarande underlag. - Larm konfigureras. - Larmrutter läggs upp. - Trender konfigureras. - Rapporter konfigureras. - Provning av signalkommunikation mellan processorsystem och databaser samt bilder i ÖS genomföres. Vissa delmoment enligt ovan skall utföras gemensamt med FF. Dokumentering, backup och överlämning Då den färdigtestade applikationen har inkluderats i ÖS skall denna backup as och överlämnas till FF. Samtlig dokumentation som överlämnas skall levereras i dess original format (*.doc, *.xls, etc.). samt.pdf. När dokumentationen är kontrollerad och godkänd överlämnas denna över till FF. Sida 13 av 13
