1 Malmö Stad Stadsfastigheter Överordnat SCADAA system BILAGA Mediamätning FÖRFRÅGNINGSUNDERLAG Version 2017 : sidor: 20 5 Utfärdat av Stadsfastigheter

2 (ÖS) 2 (20) INNEHÅLLSFÖRTECKNING ALLMÄNT FÖRUTSÄTTNINGAR DEFINITION OPC TAGS FÖR M-BUS KONFIGURATION AV M-BUS OPC MÄTARE OBJEKT (GENIES) BESKRIVNING AV GENIES EXEMPELBILDER SIDA

3 (ÖS) 3 (20) ALLMÄNT Inom ansluts alla lokala mediamäta are till centralt ÖS. Kommunikation från byggnadsnivå/fastighetsnivå sker via a Ethernet, kommunikation mellan mediamätare sker via M-Bus till insamlingsenhet/ Ethernet-gateway. Insamlingsenheten kommunicerar M-Bus via en tvåtrådsbuss med enn master vilken även spänningsmatar mätare. En omvandlare kan betjänaa mätare i fler byggnader samtidigt som det kan finnas fler omvandlare per anläggning. För att möjliggöra åtkomst från andra system avv data från mediamätare, används Piigab M-Bus OPCServer som standardgränssnitt för mediamätare. FÖRUTSÄTTNINGAR Beteckningsstrukturer av varialbeltags i Bilaga 1 och FlexFAS (Bilaga 2) komplettera i denna bilaga avseende OPC server. OPC-tags byggs upp av grupper (groups) vilka kan användas i ett eller fler steg samt items.

4 (ÖS) 4 (20) DEFINITION Uppbyggnad: ANLÄGGNING_BYGGNAD_SYSTEM_KOMPONENT_FUNKTION Exempel för en energimätaress ackumulerade flöde och o energi parameter: 1012_A_5601_VMM1_CNT 1012_A_5601_VMM1_E1 Exempel för en flödesmätaress ackumulerad volym: 1012_A_5201_VM1 CNT För åtkomst via OPC krävs därutöver följande information: OPC-server Ethernet/M-bus omvandlare OPC TAGS FÖR M-BUS Beteckning för respektive OMVANDLARE definierass genom avv att kombinera ANLÄGGNING med ett tvåställigt LÖPNUMMER enligt följande exempel: ANLÄGGNING 1012 för Avenboken LÖPNUMMER 01 för den första omvandlaren i anläggningen OMVANDLARE 1012_01 OPC-tag byggs upp enligt följande: OPCSERVER//OMVANDLARE.BYGGNAD_SYSTEM_KOMPONENT.FUNKTION Notera att [Groups] och [items] särskiljs av en punkt (.) FUNKTION Parameter man ska läsa på p aktuell mätare Exempel tag för acumulerad energi: OPC tag: 1012_01.A_5601_VMM1..E1

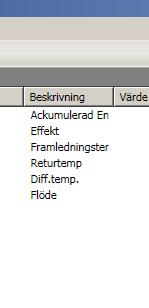

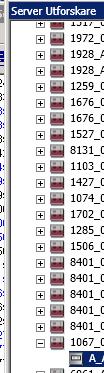

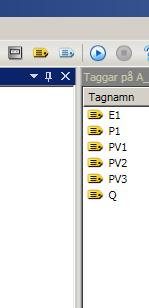

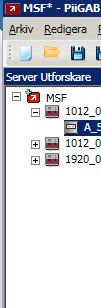

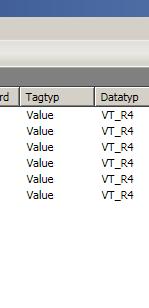

5 (ÖS) 5 (20) Exempel på konfigurationn av OPC Server Integratören upprättar en M-Bus Explorer fil i utvecklingsmiljön, dess konfiguration skall provköras och inneha rätt skalningg och konfiguration. Systemförvaltaren flyttar konfigurationen till produktionsservern och aktiverar kommunikation innan eller i samband med projektpublicering. Enligt exempel nedan i fältet beskrivning anges omvandlare med placering i byggnad A. Alltså följer inte omvandlarens nummer byggnadsnummer. Detta eftersom en omvandlare kan försörja flera byggnader och dessutom sitta i en helt annan byggnad. Löpnummer ska inhämtas från systemförvaltare. Byggnadsnumrett finns under omvandlaren i definitionen av respektive mätare. Exempel nedan avser en energimätare med en OPC-server PIIGAB.MBus.2 och anläggningens första omvandlare (01). Mätaren försörjer systemet VP01 i byggnad A. Citect tag: 1012_A_5601 VMM1_E11 OPC tag: 1012_01.A_5601_VMM1..E1

6 (ÖS) 6 (20)

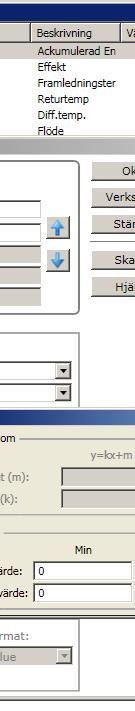

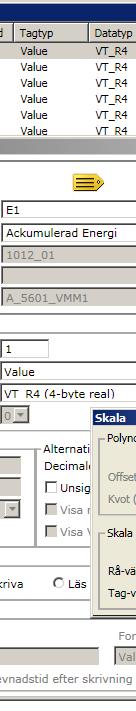

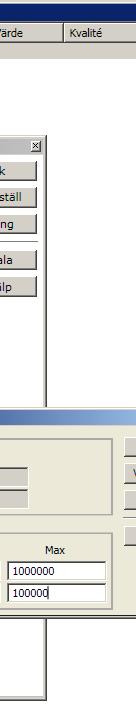

7 (ÖS) 7 (20) Exempel på OPC tag 1012_01.A_5601_VMM1.E1. Tag är definierad att finnas på DataRecord 1 i mätaren. Skalning till rimliga värden samt decimaler enligt denna bilaga sker i OPCservern.

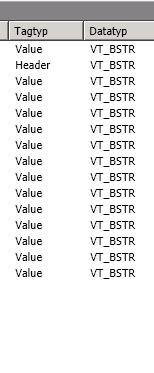

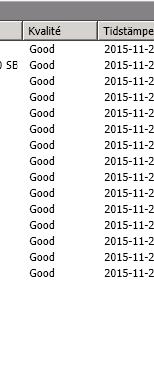

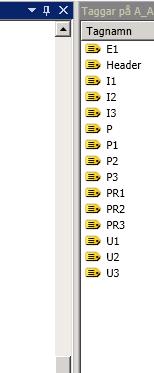

8 (ÖS) 8 (20) KONFIGURATION AV M-BUS OPC Mätare skall adresseras med primär adressering i M-Bus M OPC servern och enskilda mätelement definieras enligt flexfas, inga extra element skall lämnas kvar för respektive mätare, Header fältet med mätar ID undantaget. MÄTARE OBJEKT (GENIES) Genies ligger i Includeprojekt msf_design. Mätvärden och tillhörande text i Genies, visas inte om Tag saknas (vissa mätare kann sakna vissa mätvärden). Genies nedan placeras på processbild(er) för mätning i enn anläggning. Genies met_bas_1 met_bas_1 met_bas_2 met_bas_2_str met_bas_4 met_bas_4_str met_bas_8 met_bas_8_str met_bas_18 met_bas_18_str met_e gen_1 met_e gen_1_str met_e gen_2 met_e gen_2_str met_e gen_3 Beskrivning (Genie för: ) 1 valbart värde 1 valbart värde i STRING-format 1-2 valbara värden 1-2 valbara värde i STRING-format 1-4 valbara värden 1-4 valbara värden i STRING-format 1-8 valbara värden 1-8 valbara värden i STRING-format 1-18 valbara värden 1-18 valbara värden i STRING-format Elmätare: Fasta värden, energi, effekt, ström och cosfi Elmätare: Fasta värden, energi, effekt, ström och cosfi. Tags i STRING-format Elmätare: Fasta värden, energi, effekt, ström cosfi och spänning Elmätare: Fasta värden, energi, effekt, ström cosfi och spänning. Tags i STRING-format Elmätare: Fasta värden, energi, effekt, ström, cosfi,

9 (ÖS) 9 (20) spänning, frekvens samt aktiv/reaktiv effekt Elmätare: Fasta värden, energi, effekt, ström, cosfi, spänning, frekvens samt aktiv/reaktiv effekt. Tags i STRING-format Volymmätare: Fast värde, volym v Volymmätare: Fast värde, volym. v Tag i STRING-format. Värmemängdsmätare: Fasta värden, energi, effekt, tillopp-, retur-- och differenstemperatur Värmemängdsmätare: Fasta värden, energi, effekt, tillopp-, retur-- och differenstemperatur. Tags i STRING-format met_e gen_3_str met_w gen_1 met_w gen_1_str met_we_gen_1 met_we_gen_1_str

10 (ÖS) 10 (20)( Tagparametrar för f mätaree objekt EL _E1 _P, _P1 _I1, _I2, _I3 _U1, _U2, _U3 _F1, _F2, _F3 _COSFI _Pr1, _Pr2, _Pr2 _P1, _P2, _P3 Energi Effekt Ström Spänning Frekvens Cosfi Reaktiv effekt Aktiv effekt VÄRME (KYLA) _E1 Energi _P1 Effekt _Q Flöde _CNT Volym _PV1, _PV2, PV3 Temperaturerr

11 (ÖS) 11 (20)( er, storheter och noggrannhet Typ decimaler Temperatur: 1 Volym vatten: 2 Volym olja: 2 Flöde vatten (mediamätare värme): * Energi (mediamätare, värme/el): 0 Energi (mediamätare, värme/el): 2 Effekt (mediamätare, värme/el): 2 Effekt (mediamätare, värme/el): 2 Spänning (mediamätare, el): 0 Ström (mediamätare, el): 1 Cos Fi (mediamätare, el): 2 Frekvens (mediamätare, el) ): 0 C m 3 m 3 * kwh MWh kw MW V A - Hz * FÖRESKRIVET ANTAL DECIMALER OCH ENHET. OM DETTA EJ FINNS, ANPASSAS UPPLÖSNING EFTER FUNKTION.

12 (ÖS) 12 (20)( BESKRIVNING AV GENIES Objekt: ci_fas_meters.met_bas _1 (_str) Funktionsbeskrivning Mätare Information samt 1 mätvärde Info mätaretyp: Skriv in mätaretyp Mätare ID: Skriv in ID el. nummer för mätare Mätare Fabrikat/Typ: Skriv in mätarens Fabrikat/ /Typ M-Bus Adresser/IP: Skriv in adress och IP:nr M-Bus Gateway typ: Skriv in Gateway typ Tag (ej param): Välj tag i drop-down-lista och ta bort parameter På samma rad, välj Tag_parameter i nästa drop- down-lista. Param1//Format: Välj tagparameter i drop-down-lista Skriv in förklaringstext för Tag-värdet Skriv in önskat visnings format förr resp. tag Objektets utseende på processbilden i driftläge. Inställningsmöjligheter i driftläge: Endast TagInfo finns som menyval via högerklick på genie.

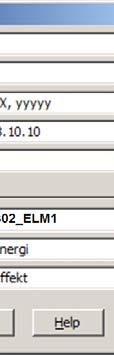

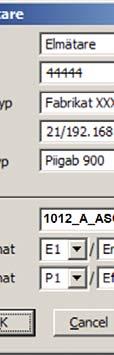

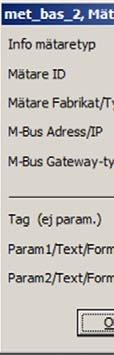

13 (ÖS) 13 (20)( Objekt: ci_fas_meters.met_bas_2, -4, -8, -18 (_str) Funktionsbeskrivning Mätare Information samt 2 (,4, 8,18) mätvärden Info mätaretyp: Skriv in mätaretyp Mätare ID: Skriv in ID el. nummer för mätare Mätare Fabrikat/Typ: Skriv in mätarens Fabrikat/ /Typ M-Bus Adresser/IP: Skriv in adress och IP:nr M-Bus Gateway typ: Skriv in Gateway typ Tag1 (-18) (ej param): Välj tag i drop-down-lista och ta bort parameter På samma rad, välj Tag_parameter i nästa drop- down-lista. Param1( -2)//Format: Välj tagparameter i drop-down-lista Skriv in förklaringstext för Tag-värdet Skriv in visnings format för resp. tag t Objektets utseende på processbilden i driftläge. Inställningsmöjligheter i driftläge: Endast TagInfo finns som menyval via högerklick på genie.

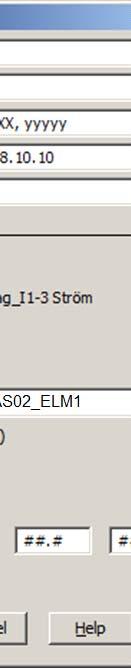

14 (ÖS) 14 (20)( Objekt: ci_fas_meters.met_e_gen_ 1 (_str) Funktionsbeskrivning Mätare Information samt mätvärden: energi, effekt, Ström och cosfi. Info mätaretyp: Skriv in mätaretyp Mätare ID: Skriv in ID el. nummer för mätare Mätare Fabrikat/Typ: Skriv in mätarens Fabrikat/ /Typ M-Bus Adresser/IP: Skriv in adress och IP:nr M-Bus Gateway typ: Skriv in Gateway typ Tag (ej parameter): Välj tag i drop-down-lista som filtrerar på parameter _E1 effekt. Format E1, P1, I1-3, CosFi: Skriv in visnings format för resp. tag t Objektets utseende på processbilden i driftläge. Inställningsmöjligheter i driftläge: Endast TagInfo finns som menyval via högerklick på genie.

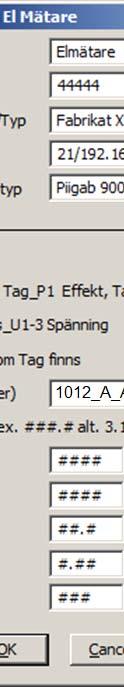

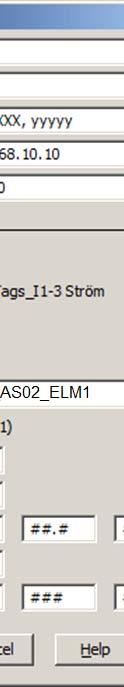

15 (ÖS) 15 (20)( Objekt: ci_fas_meters.met_e_gen_ 2 (_str) Funktionsbeskrivning Mätare Information samt mätvärden: energi, effekt, ström (L1-L3), cosfi och spänning (L1-L3). Info mätaretyp: Skriv in mätaretyp Mätare ID: Skriv in ID el. nummer för mätare Mätare Fabrikat/Typ: Skriv in mätarens Fabrikat/ /Typ M-Bus Adresser/IP: Skriv in adress och IP:nr M-Bus Gateway typ: Skriv in Gateway typ Tag (ej parameter): Välj tag i drop-down-lista som filtrerar på parameter _E1 effekt. Format E1, P1, I1-3, CosFi, U1-3: Skriv in visnings format för resp. tag t Objektets utseende på processbilden i driftläge. Inställningsmöjligheter i driftläge: Endast TagInfo finns som menyval via högerklick på genie.

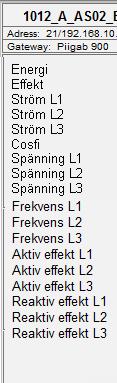

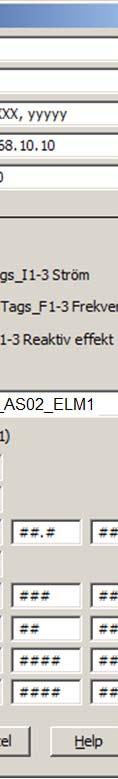

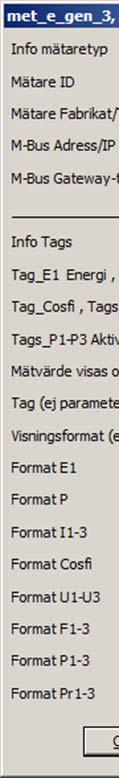

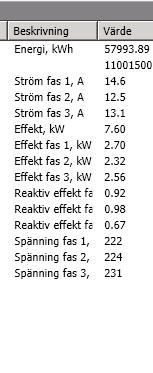

16 (ÖS) 16 (20)( Objekt: ci_fas_meters.met_e_gen_ 3 (_str) Funktionsbeskrivning Mätare Information samt mätvärden: energi, effekt, ström (L1-L3), cosfi och spänning (L1-L3) samt frekvens, aktiv och reaktiv effekt. Info mätaretyp: Skriv in mätaretyp Mätare ID: Skriv in ID el. nummer för mätare Mätare Fabrikat/Typ: Skriv in mätarens Fabrikat/ /Typ M-Bus Adresser/IP: Skriv in adress och IP:nr M-Bus Gateway typ: Skriv in Gateway typ Tag (ej parameter): Välj tag i drop-down-lista som filtrerar på parameter _E1 effekt. Format E1, P1, I1-3, CosFi, U1-3, F1-3, P1-3, Pr1-3: Skriv in visnings format för resp. tag t

17 (ÖS) 17 (20)( Objektets utseende på processbilden i driftläge. Inställningsmöjligheter i driftläge: Endast TagInfo finns som menyval via högerklick på genie.

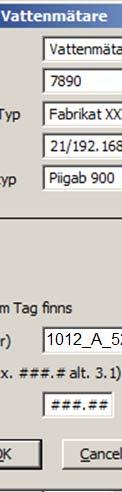

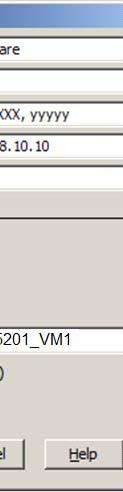

18 (ÖS) 18 (20)( Objekt: ci_fas_meters.met_w_gen 1 (_str) Funktionsbeskrivning Mätare Information samt mätvärde för volym Info mätaretyp: Skriv in mätaretyp Mätare ID: Skriv in ID el. nummer för mätare Mätare Fabrikat/Typ: Skriv in mätarens Fabrikat/ /Typ M-Bus Adresser/IP: Skriv in adress och IP:nr M-Bus Gateway typ: Skriv in Gateway typ Tag (ej parameter): Välj tag i drop-down-lista som filtrerar på parameter _CNT volym (räknare för förbrukningsvärde). Format CNT Skriv in visnings format för tag. Objektets utseende på processbilden i driftläge. Inställningsmöjligheter i driftläge: Endast TagInfo finns som menyval via högerklick på genie.

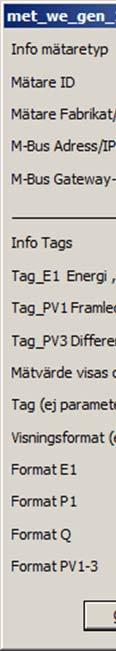

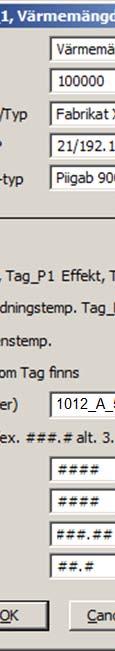

19 (ÖS) 19 (20)( Objekt: ci_fas_meters.met_we_gen_1 (_str) Funktionsbeskrivning Mätare Information samt mätvärde för energi, effekt, framledningstemp, returtemp, och differenstem mp. Info mätaretyp: Skriv in mätaretyp Mätare ID: Skriv in ID el. nummer för mätare Mätare Fabrikat/Typ: Skriv in mätarens Fabrikat/ /Typ M-Bus Adresser/IP: Skriv in adress och IP:nr M-Bus Gateway typ: Skriv in Gateway typ Tag (ej parameter): Välj tag i drop-down-lista som filtrerar på parameter _E1 energi. Format E1, P1, Q, PV1-3 Skriv in visnings format för tag. Objektets utseende på processbilden i driftläge. Inställningsmöjligheter i driftläge: Endast TagInfo finns som menyval via högerklick på genie.

20 (ÖS) 20 (20)( EXEMPELBILDER Mätare i byggnadsbild Mätare redovisass byggnadsvis. Knappp för energimätning konfigureras i Flextree I de fall där mätaree inte får plats på en processbild, konfigureras en ny processbild samt i Flextree-meny namn Mätning 2. Mätning i processsbild I Citectt Graphics Editor hämtas genies för olika mätobjekttyper i library: msf_design/ci_fas meters.
