1 Energikostnader under kontroll med färdig att använda energiövervakning Busskompatibel elmätare och kontrollpanel för grafiska analyser Kan lätt installeras av elektriker Kan byggas ut till att omfatta användningen av IT Effektiv investering

2 S-Energy enkel introduktion till energimätning Att hämta och tillhandahålla energirelaterade förbrukningsvärden är extremt lätt med S-Energy. Under dess konstruktion, utöver okomplicerad installation och drift, prioriterades maximal flexibilitet: Sätt dit elmätare med välbekant installationsteknik till förbrukarna, anslut dem till S-Energy Manager via en enkel tvåledarkabel och deras energivärden kommer att visas på skärmen. S-Energy Manager kan också anslutas till företagets nätverk. Detta gör det möjligt att enkel utföra analyser och drift från en kontors-pc. Klar att använda direkt från förpackningen: Det behövs inga programinstallationer eller knepiga konfigurationer Installation som är anpassad: Ytterligare förbrukare kan när som helst anslutas Förberedd för integration i företagets nätverk och överföring av uppgifter till IT Inkluderar kommunikation till automations- och styrnivån Energimätning utan en större investering: Introduktion till energimätning i förutsägbara steg Ingen lång beslutsprocess D /D L1 L2 L3 N (PEN) Busskompatibla elmätare registrera energi för varje individuell förbrukare S-Energy elmätare följer etablerad installationsteknik och lämpar sig för DIN-skenor av kommersiellt tillgängliga distributionlådor. Den elektriska förbrukningen redovisas (elmätare), men också elektriska värden såsom ström, spänning, aktiv och reaktiv effekt, samt faktorn cosφ. De värden som överförs till S-Energy Manager för analys och loggning, är integrerade i ett bussystem omfattande ett avstånd på upp till 1 km. 1- och 3-fas energimätare upp till 1500 A MID-kontrollerade godkända för debitering Installera

3 Fjärranslutning - användande av PC och Internet för att läsa mätare Mödosam och felaktiga mätaravläsningar med hjälp av papper och penna är ett minne blott. Om S-Energy Managers är anslutna till ett nätverk (LAN) kan mätaravläsningar och drift genomföras med kommersiellt tillgängliga datorer med standard webbläsare såsom Internet Explorer, Firefox, Opera etc. Det finns inget behov av någon särskild programvaruinstallation. Detta kan även ske mellan olika platser om det finns en Internet-anslutning. Detta gör chefen glad och besparar elektriker att göra den månatliga resan. t et ne rn ra te nt rk In I two Ne S-Energy Manager grafisk display av förbrukningen S-Energy Manager visar förbrukningen hos anslutna elmätare i form av en högkvalitativ kontrollpanel i en TFT-färgskärm. Energivärden men även kostnader kan kallas upp i diagram via ett intuitivt användargränssnitt. Dessutom registrerar S-Energy Manager avlästa värden i en Excelläsbar CSV-fil, som lätt kan överföras till en PC via FTP. S-Energy Manager är klar för användning omedelbart, utan någon konfiguration. Anslutna elmätare upptäcks automatiskt och visas i användargränssnittet. Analysera Högkvalitativ 5,7 TFT-färgskärm (VGA/640 x 480 pixlar) med pekskärm Avlästa energivärden: Nuvarande energivärden Historisk dataregistrering (dag/vecka/månad/år) Kostnader (dag/vecka/månad/år) Registrering i Excel-läsbara filer på ett integrerat 1 GB SD minneskort Upp till 254 elmätare kan anslutas; automatisk detektering genom Auto Scan

4 Samla in förbrukningsvärden från valfri plats Lokalt på plats: Web Panel Företag/kontor: LAN/WLAN Globalt: Internet, telekommunikation Mobilt: PDA, ipad, mobiltelefon IT Ger data i ett lämpligt format för IT Automation Möjlig integrering till automatisering Energimätning expanderbar i alla nivåer Visualisation of creation Analysera förbrukningen med Excel Registrering av data i Excel-läsbara filer i CSV-format Skapande av rapporter och utskrifter i Excel Lagring av förbrukningen i en databas Lagra energidata i en SQL database med S-Energy Logger (option) Integrera förbrukningen till ledningsnivån Långsiktiga dataregistrering Visualisering Individuellt konfigurera drift och visning Anpassa eller utöka visualisering ingår i leveransen Enkel redigering och skapande med Saia S-Web-Editor verktyget Kontrollera energin med integrerad logiska operationer Logikstyrning av förbrukningsberoende styrfunktioner Topplastavstängning, larm via e-post och SMS, etc. Programmerbar med STEP7 från Siemens Integrerade in-/utgångar Erbjuder förbrukningen till SPS SIMATIC-S7 via MPI Modbus Full integration till Saia PCD styrsystem Optimera

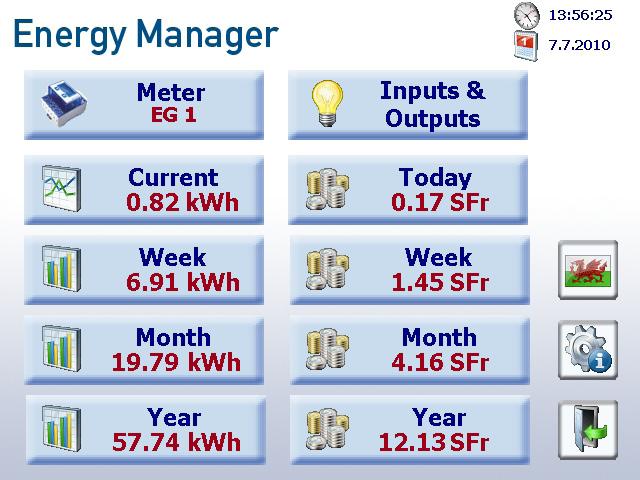

5 Att veta vad som är igång - med en knapptryckning All förbrukningsdetaljer visas i korthet Konsumtion och kostnad per vecka/månad/ år, individuellt per mätare Inställningar för alternativen Strömförbrukning Språkval Mätarstatus Status för in-/utgångar Visa

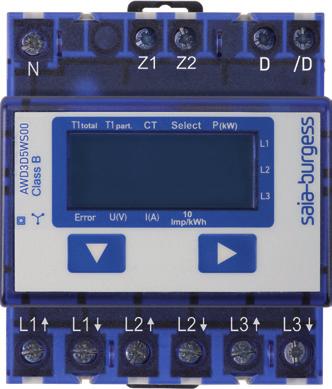

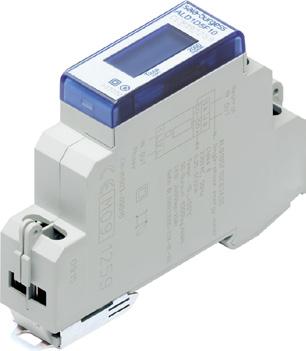

6 Vårt förslag/beställningsinformation Beskrivning Artikelnummer Vikt Energimätare PN 32A, LCD med S-Bus 1-fas energimätare, 230 VAC, 50 Hz LCD-display S-Busskommunikation ALD1D5FS00A2A00 80 g Energimätare 3P+N 65A 2T LCD med S-Bus 3-fas energimätare, 3 230/400 VAC, 50 Hz LCD-display 2 tariffer S-Busskommunikation MID-certifierad ALE3D5FS10C2A00 ALE3D5FS10C3A00 Energimätare 3P+N, 5A, transformator, LCD, med S-Bus 3-fas energimätare, 3 230/400 VAC, 50 H LCD-display 1 tariff Transformatormätning upp till 1500 A (1500:5) S-Busskommunikation MID-certifierad AWD3D5WS00C2A00 AWD3D5WS00C3A00 S-Energy Manager Web Panel 5.7 färg TFT display/vga upplösning Integrerat användargränssnitt med förkonfigurerade webbsidor Registrering av energidata 1 GB minneskort för registrering av data Stöder upp till 254 busskopplade energimätare Programmerbar med STEP7 från Siemens Integrerade in-/utgångar USB / Ethernet / RS 485 Strömkrav: 600 ma vid 24 VDC PCD7.D457ET7F 1100 g Matningsdon SMPS 24 VDC 2.5 A Inspänning: VAC Utspänning: 24 VDC, 2.5 A Q.PS-AD g Kontakt Schweiz och internationellt Saia-Burgess Controls AG Bahnhofstrasse 18 CH-3280 Murten / Switzerland T +41 (0)26 / F +41 (0)26 / pcd@saia-burgess.com Sverige Malthe Winje Automation AB Brgkällavägen SOLLENTUNA Produktsupport, Technical reference website: P+P26/522 SV Tillgången på enskilda produkter kan erhållas på begäran. Teknisk information kan ändras.
