Kombi-instrument CVM.C2

Storlek: px
Starta visningen från sidan:

Download "Kombi-instrument CVM.C2"

Transkript

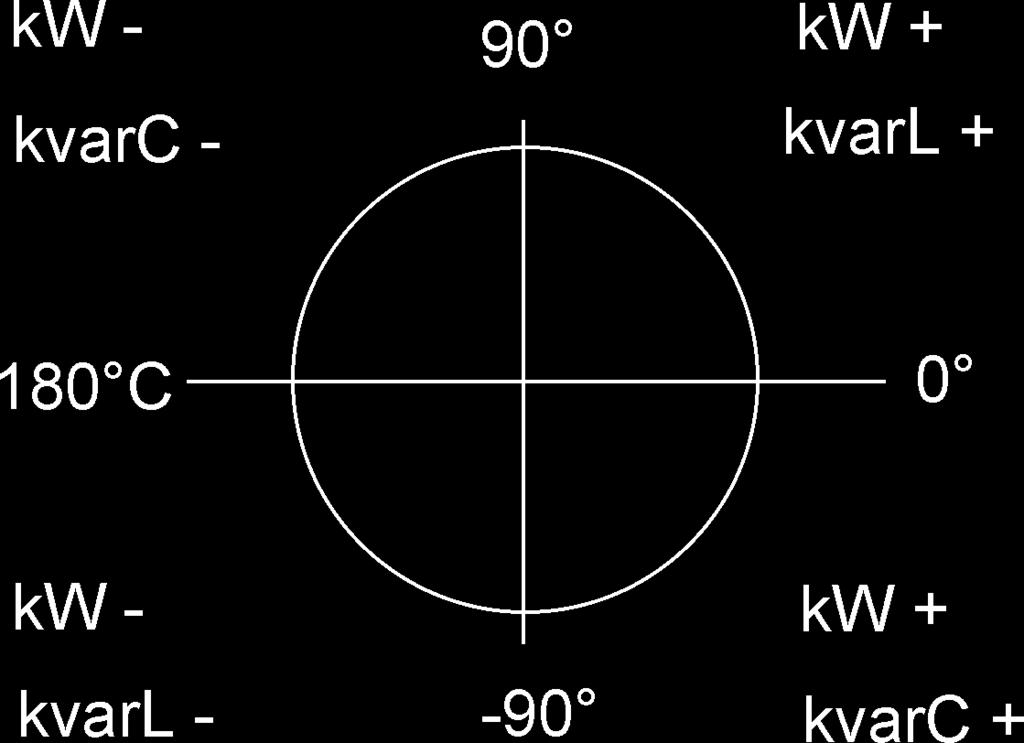

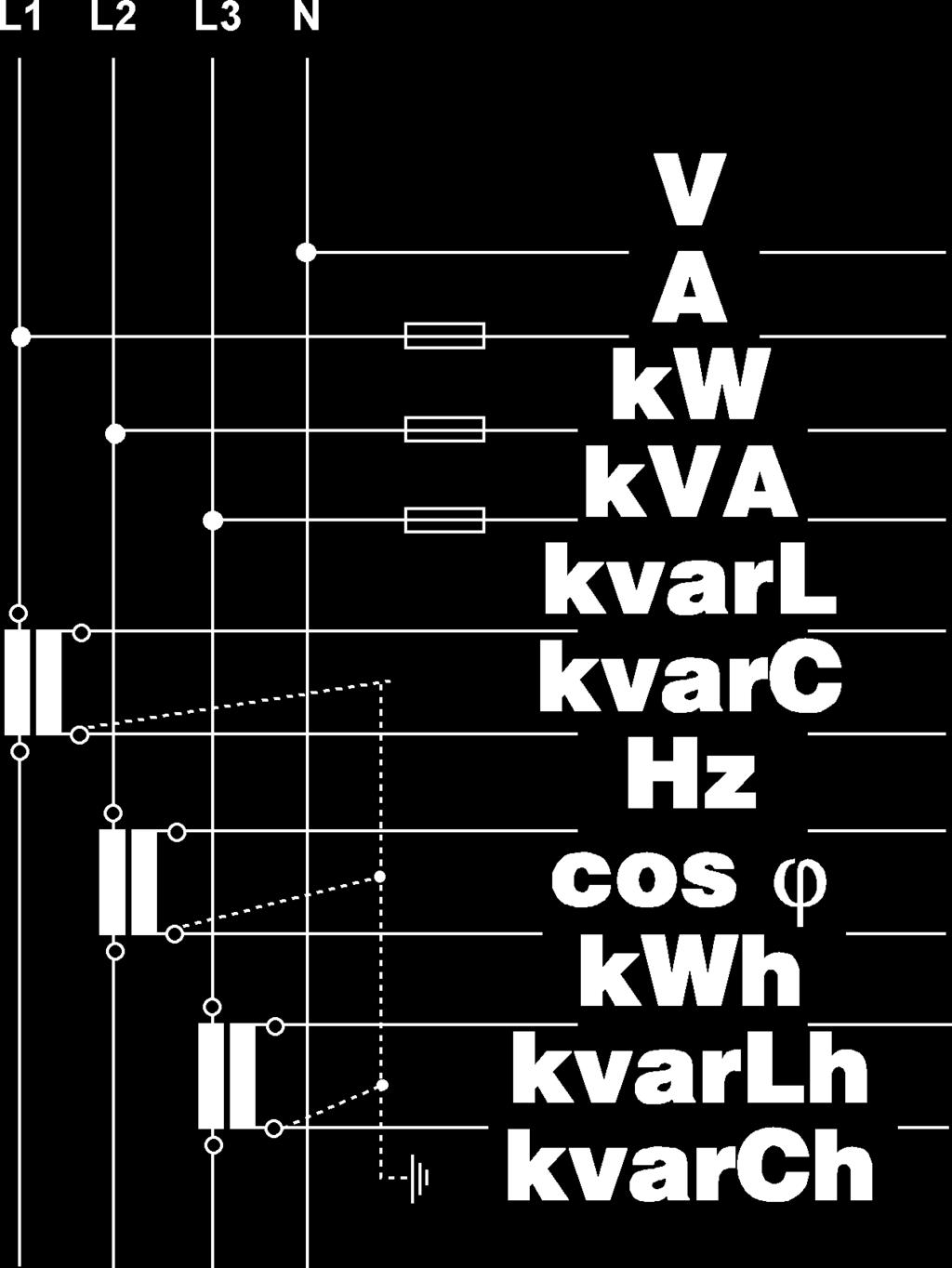

1 Kombi-instrument CVM.C2 V A kw kva kvarc kvarl cos Hz kwh kvarlh kvarch CVM.C2 Mäter parametrar inkl. strömmen i nollan Övertoner THD tom 15:e ordningen Visar... Momentanvärden per fas alt. genomsnittsvärde Medelvärde på min för A, kw, kva Min- och maxvärden Kommunicerar... 2 utgångar för energistatistik alt. larm 1 RS485 MODBUS till dator/plc 1 RS485 för att styra belastningsvakt etc. Nu med - mätning och fyra utgångar som standard BR115SV

2 Tydliga displayer för driftfolk Du kan själv styra vilka parametrar som skall visas i displayerna! CVM.C2 Ur en bank bestående av totalt 44 parametrar som ständigt finns tillgängliga kan ett eget urval av önskeparametrar göras. Dessa visas blixtsnabbt utan tidsödande stegning i långa menyer. Några starka egenskaper Utbytbara utgångsmoduler ger total valfrihet Övertonsmätning Lagrar min- och maxvärden på samtliga värden Tidsangivelse på högsta medeleffektuttag Visar strömmen i nollan MODBUS -protokoll Seriellt protokoll

3 Fyra utgångar erbjuder max flexibilitet / / Reläutgång 1, puls / larm Reläutgång 2, puls / larm Dator / PLC Periferienhet, belastningsvakt extra larmmodul etc. Mäter i alla typ av nät Låg - mellan - högspänning Direktanslutning av max 850V fas-fas i direktjordade system Primärströmmen för både ström- och spänningstransformatorer kan programmeras inom vida gränser. Maxvärden är 9999A resp. 400kV. Effekten kan visas i kw eller MW varför mätning i ex. ett 20kV nät kan ske utan att displayerna bottnar. Exempel på hur omsättning 20kV / 100V programmeras Primärt 20000V Sekundärt 100V

4 Dubbla utgångar RS485 är RS485 / MODBUS Nätverk för insamling Cirnet Scada ger total kontroll i kraftnät Cirnet för Windows är en kraftfull mjukvara för att skapa ett insamlingseller övervakningssystem som enkelt anpassas till aktuell applikation Programmet är totalt öppet och kan konfigureras och byggas upp enligt slutanvändarens önskemål. Funktioner som - presentation av mätvärden - logger - larm - DDE länk - ingår givetvis.

5 :n till systemlösningar RS485 Kommunikation med periferienheter CVM-COM Modem CVM.C2 kvarh / larm R8C-MD Belastningsvakt kwh / larm R8C-ALARM Larmenhet CVM mäter ström och spänning RMS Med korrekt fasvinkel som grund kalkylerar microprocessorn övriga parametrar enligt tabell nedan: Parameter L1 L2 L3 Genomsnitt 3 faser Summerat 3 faser Medelvärde min Spänning (fas-noll) Spänning (fas-fas) Ström Ström i nollan Aktiv effekt Reaktiv effekt ind. Reaktiv effekt kap. Effektfaktor Skenbar effekt Frekvens Övertoner THD, spänning Övertoner THD, ström

6 Övertonsmätning enligt IEC CVM-HAR är ett renodlat övertons-instrument som mäter både total harmonisk distorsion THD samt enskilt för respektive delton enligt FFT-metoden. Värden visas ända upp till 50:e ordningen för både ström och spänning. Allt enligt IEC Diagram visas via PC. De tre displayerna visar dels ström och spänning i grundtonen, total harmonisk distorsion THD i ström och spänning samt procentuell förekomst som i bilden nedan. Display Välj delton med -knappen. % i spänning CVM.HAR % i ström Förutom övertoner mäter CVM-HAR även ström och spänning i grundtonen. Generatorapplikationer CVM.k3-4C mäter i 4 kvadranter och känner därmed riktningen på effekten. Displayerna visar både tillförd och avgiven effekt/energi. Programmera ett negativt gränsvärde - och du har ett bakeffektskydd. CVM.k3.4C klarar - 30 C och är därför godkänt hos Försvaret! CVM.k-4C

7 PLC - applikationer med analoga utgångar Vi erbjuder två alternativ: 1. Utgångsmodulen ER420-2 installeras i baksidan på instrumentet. Man får då tillgång till 2 analoga utgångar med valbar utsignal 0-20mA, 4-20mA eller 0-2V. Valfri parameter kan styras till resp. utgång. ER420-2 CVM.k3 2. CVM-BD 420/4 och CVM-BD 420/8 är båda framtagna för att passa i renodlade PLC-trillämpningar där många parametrar skall överföras analogt. CVM-BD 420/4 CVM-BD 420/8 CVM-BD 420/4 resp /8 kan levereras from juni -98 Tariffmätning och synkronisering RED-MA modulen som enkelt kan istalleras i efterhand är den optimala lösningen i de fall tariffmätning är ett önskemål. I totalt 9 olika energimätare registreras 3 olika tariffperioderför både för kwh, kvarlh samt kvarch. Tiderna styrs antingen från energileverantörens klocka eller programmeras via dator. Möjlighet finns även att synkronisera medeleffektvisningen från extern källa. RED-MA Tariffstyrning Synkronisering av medeleffekt CVM.k3 Insamlingssystem

8 Gränsbovägen 4, SÖDERTÄLJE Tel , Fax Filial tel:

V A kw kva kvarc kvarl cos. Hz kwh kvarlh kvarch. Total kontroll i kraftnät

V A kw kva kvarc kvarl cos. Hz kwh kvarlh kvarch. Total kontroll i kraftnät V A kw kva kvarc kvarl cos Hz kwh kvarlh kvarch Total kontroll i kraftnät Kombi-instrument Användningsområde Genom att ersätta konventionella tavelinstrument med ett kombiinstrument CVM visas momentanvärde
