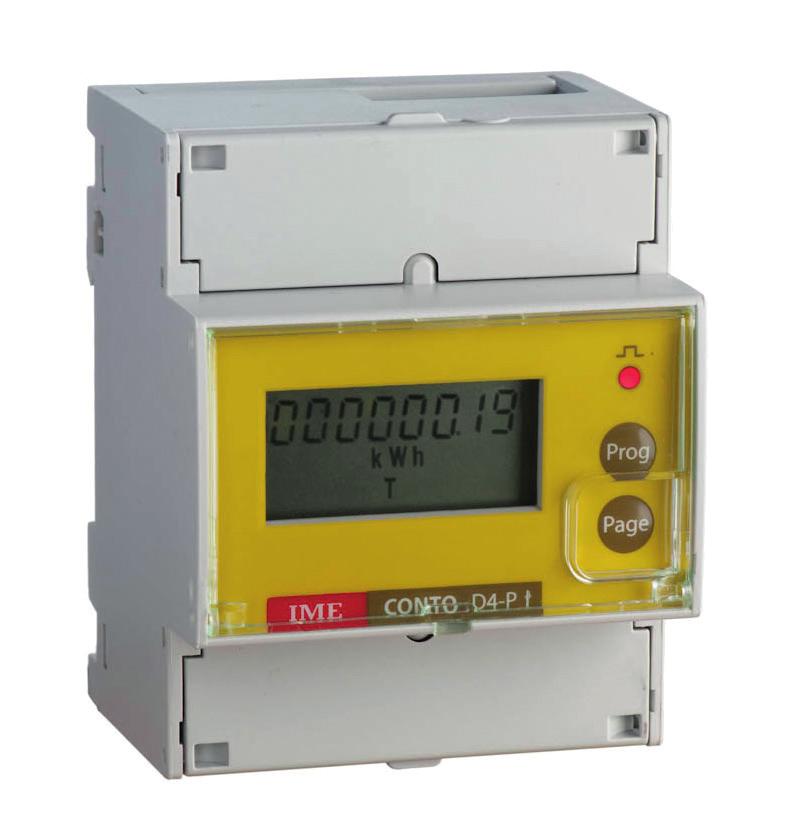

1 Svensk manual - Conto D4 Pt Multi-flexibel 3-fas energimätare för anslutning över strömtransformatorer Programmerings-instruktionen på sid 4-5 avser typerna: Conto D4-Pt Conto D4-Pt 485 Conto D4-Pt med protokoll M-bus har begåvats med en separat manual. Vänligen läs informationen nedan - Innan - inkoppling sker. Conto D4 Pt erbjuder hög flexibilitet vad gäller anslutning i olika nättyper. För att säkerställa korrekt mätning är det viktigt att du som användare konfigurerar mätaren mot den aktuella nättypen. Samtliga koplingsscheman på sid 6 är markerade med Mode A alt. Mode B. Aktuell kod anges i Programmering / Setup enligt instruktion på sid 4. Konfigurering mot nät-typ Node A Manual Conto D4_Pt_485_Man_SV_1302

2 1. Visning av parametrar - displaymenyer 1.1 Beskrivning av displaysymboler - Aktiv energi - Reaktiv energi - Aktiv energi - Reaktiv energi - Aktiv medeleffekt - Aktiv medeleffekt Totalräkneverk - Ej nollställbart Totalräkneverk - Ej nollställbart Delräkneverk alt. tariff - nollställbart Delräkneverk alt. tariff - nollställbart Programmerbar periodtid 5.60min MAX-värde - nollställbart 1.2 Beskrivning av grundmenyn med 6st visningassidor I grundmenyn visas energivärden och medeleffekt. Se grafiken nedan. Stega mellan sidorna med T k T varh 1.3 Reset av partiell energi och medeleffekt Tre parametrarna i grundmenyn kan nollställas. Dessa är markerade med RESET - Stega fram till den sida där nollställningen ska ske. - Tryck > 5 sekunder på knappen P P k varh PMD k W MD Pausa > 2 sek vid denna visniningssida för att öppna den utökade display-menyn. Se punkt sid 4. Sid 2

3 1.3 Beskrivning av grundmeny och utökad displaymeny Stega i menyerna med tangenten [Page] Parametervisning - grundmeny Energi aktiv kwh total Ej nollställbar Parametervisning - utökad meny Energi reaktiv kvarh total Ej nollställbar Ström A L1 L2 L3 Momentanvärde Energi aktiv kwh partiell Nollställbar Spänning V Fas-N Fasspänning L1 L2 L3 Energi reaktiv kvarh partiell Nollställbar Spänning V Fas-Fas L12 L23 L31 Huvudspänning Max medeleffekt aktiv effekt kw Nollställbar periodtid valbar min Aktiv effekt kw 3-fas Momentanvärde Medelvisning aktiv effekt kw Periodtid valbar min Avvakta 2 sek. för att öppna meny nr 2 som presenteras i den högra kolumnen. Reaktiv effekt kvar 3-fas momentanvärde Skenbar effekt kva 3-fas Momentanvärde Frekvens Hz - Effektfaktor PF Sid 3

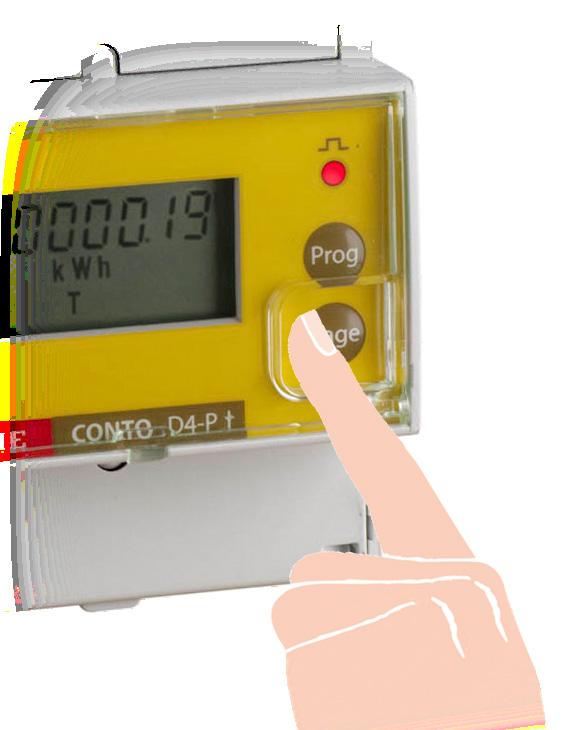

4 2. Programmering / Setup 2.1 Beskrivning av knapp-funktioner i programmeringsläge Flyttar markören ett steg åt höger. Ökar valören på markerad siffra. Stega mellan olika val. Tryck samtidigt på [Prog] och [Page] för att bekräfta gjorda val och gå vidarte till nästa steg. 2.2 START - programmering / setup Tryck samtidigt på för att aktivera setup-menyn. Du hamnar nu i 1:a steget Code. Lösenord - code code 0000 Setup-menyn skyddas av lösenord. Default-värdet är 1000 *. Skriv in 1000 genom att med öka valören på markerad 0:a. Tryck samtidigt på [Prog] och [Page] för att bekräfta gjorda val och gå vidarte till nästa steg. * En personlig kod kan läggas in. Se sista steget - PASS. Konfigurering mot vald nättyp Node A Här väljer du Mode A eller Mode B beroende på vilket inkopplingsschema som valts. Se avsnitt 3. Inkoppling Omsättning strömtransformatorer Ct 0001 Ct - står för current transformer. Här anges den aktuella omsättningen, max faktor värde Ex: 100/5A = 20 Omsättning spänningstransformatorer Ut Vt - står för voltage transformer. Vid högre spänningar anges omsättningen i detta steg. Ex: 6600/110V = 60,0 Vid direktanslutning - 400/230V - Gå vidare till nästa steg. Periodtid - medeleffekt tine 15 Time - avser tiden under vilken medeleffekten kalkyleras. Displayen föreslår 15 min. Du kan även välja mellan: min Stega med Sid 4

5 Kommunikationshastighet baud 4800 Baud rate kan väljas: bits/sek. Stega mellan alternativen med Fysisk Modbus-adress Addr 255 Valbart: Skriv in enliigt anvisning 2.1 Knapparfunktiion... Notera att varje mätare måste tilldelas en unik adress. Paritet par none Välj mellan even - none - odd med Välj parameter till pulsutgången PLSt ACt - Val av parameter som ska styras till pulsutgången. plst act Väl j Aktiv Energi ACt alt. Reaktiv Energi rea med Utgångspulsens valör plsu 10 PLSU - Utgångs-pulsens valör. Välj mellan alternativen 10 Wh Wh Wh - 10,00 kwh med Pulsens längd plsd 50 PLSd - Pulslängd ( d = duration ). Välj ms med Val av eget lösenord pass 0000 PASS Här finns möjlighet att skapa ett personligt lösenord. Om du vill behålla default bekräfta med Prog + Page. I displayen visas nu Save och programversionen. Tillbaka till visningsläge T Programmeringen är nu avslutad. Mätaren övergår i mätläge. Sid 5

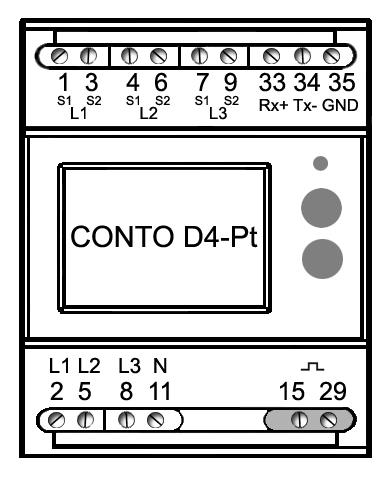

6 3. Inkoppling Notera att Mode A respektive Mode B måste specificeras i programmeringen. Se avsnitt 2.2 Start - programmering. Conto D4 Pt har galvaniskt isolerade strömingångar. S1 på transformatorns sekundärsida kan därmed sammankopplas till jord. Sid 6
