1 V A kw kva kvarc kvarl cos Hz kwh kvarlh kvarch Total kontroll i kraftnät

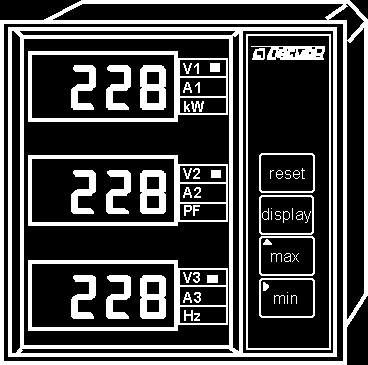

2 Kombi-instrument Användningsområde Genom att ersätta konventionella tavelinstrument med ett kombiinstrument CVM visas momentanvärde samt max- och min för mer än 31 parametrar. Dessutom registreras medelvärde med valbar fördröjning 1..60min för ström och aktiv/skenbar effekt. Tidsvinsten i montage och kablage är avsevärd. CVM ger fler mätvärden, mindre håltagning, reducerat kablage och mindre ritningsarbete! Mäter i alla typ av nät. Låg- mellan- & högspänning Mätning sker genom: 3 ingångar för spänning CVM mäter upp till 866V fas-fas. Vid högre spänningar används spänningstransformatorer och då programmeras både primär och sekundärspänning i CVM. 3 ingångar för ström Ingångarna 0-5A (option 0-1A) är galvaniskt isolerade vilket medger valfri jordning av S1 alt. S2 på sekundärsidan. Primärströmmen programmeras i CVM, max 9999A. Effekten kan visas kw alt. MW vilket medger mätning även i nät med systemspänning över 20kV utan att displayerna indikerar ---- Exempel på hur omsättning 20kV / 100V programmeras: Primärt 20000V Sekundärt 100V Kalkylering Med korrekt fasvinkel mellan ström och spänning som grund kalkylerar microprocessorn samtliga parametrar enligt tabellan nedan: Parameter L1 L2 L3 Medel Total Spänning (fas-noll) X X X X Spänning (fas-fas) X X X X Ström X X X X Ström i nollan X Aktiv effekt X X X X Reaktiv effekt ind. X X X X Reaktiv effekt kap. X X X X Effektfaktor X X X X Skenbar effekt X Frekvens X Mäter true RMS I dagens moderna nät mäter man sällan i ren sinusvåg pga övertoner m.m. Det är därför av största vikt att instrumentet mäter tillräckligt snabbt för att känna av kurvforman. CVM mäter 6000 ggr/sek! 2 Tälje Mätinstrument -1997

3 Kombi-instrument Max och minvärden CVM lagrar max- och minvärde på alla parametrar. Genom att hålla max- respektive mintagenten intryckt avläses valda parametrars max- & minvärden. Medeleffektsvisning Med inställbar integrationstid (fördröjning) min. Kan mäta på följande parametrar: Parameter Aktiv effekt, totalvärde L1+L2+L3 Skenbar effekt, totalvärde L1+L2+L3 Ström medelvärde L1, L2, L3 Symbol kw III kva III Aav III CVM ger besked när under månaden högsta medeleffektuttag skett. I ex. nedan den 11:e klockan 14. För CVM.k visas datum/timma om någon av expansionsmodulerna är monterad. Energimätning kwh - kvarlh - kvarch CVM.k.. I syfte att uppnå maximal flexibilitet och enkelt handhavande är energimätningen placerad i expansionsmodulerna. Microprocessorn i CVM känner om pulsutgång eller seriellt gränssnitt har valts och anpassar automatiskt programmeringsrutinen. Några exempel på metoder att mäta och överföra statistik till ett överordnat system. Seriell utgång och pulsutgång Seriell utgång och 3 tariffer RED-C2 kwh RED-MAX Tariffstyrning kvarch Programmerbar frekvens Synkronisering RS485 Insamling i större nätverk RS485 i kombination med pulser efterfrågades allt oftare. RED-C2 har lösningen. Pulsutgångar RS485 Insamlingssystem Insamlingssystem ERC-2 kwh kvarch Enkelt sätt att överföra energiparametrar till insamlingssystem / räkneverk. Programmerbar frekvens Tälje Mätinstrument

4 Kombi-instrument översikt CVM.k3 Kombi-instrument Mäter hela 32 elektriska parametrar (42 parametrar med expansionsmodul RED-MAX) samt medeleffektsvisning med programmerbar period. CVM.k3 visar även om det finns ström i nolledaren och kan därmed avslöja höga halter av 3:e övertonen. Kan kompletteras med expansionsmoduler för kommunikation med dator/plc, se sid Övriga tekniska data och dimensioner, se sid 5. Nr Typ Display Hjälpspänning CVM.k3 LCD 230/400V CVM.k-L LED 230/400V CVM.k./SDC 24V LCD V DC CVM.k./SDC 110V LCD V DC CVM.k-4C Kombi-instrument som mäter energiflödets riktning Mäter 31 elektriska parametrar (52 parametrar med expansionsmodul RED-MAX) samt medeleffektsvisning med programmerbar period. CVM.k-4C är dessutom avsedd för fyrkvadrantmätning vilket innebär att den kan mäta både konsumerande och genererande effekt samt med expansionsmodul även energi. Instrumentet har en extra siffra (-) i displayen som visar strömriktningen. Instrumentet lämpar sig speciellt bra till generatorapplikationer m.m. Exempel: fasdifferens mellan spänning och ström Aktiv effekt kw / kwh Reaktiv effekt kvar / kvarh Effektfaktor cos ϕ 30 kw + kvarl kw + kvarc kw - kvarl kw - kvarc- - Kan kompletteras med expansionsmoduler för kommunikation med dator/plc, se sid Övriga tekniska data och dimensioner, se sid 5. Andra hjälpspänningar på begäran. Nr Typ Display Hjälpspänning CVM.k-4C/SDC LCD V DC CVM.k-4C LCD 230/400V Begär mer info CVM.BD Samtliga funktioner som CVM.k3. Men är avsedd för normmontage. 4 Tälje Mätinstrument -1997

5 Saknar du någon parameter i tabellen nedan Parametertabell Tekniska data Parameter CVM.k3 CVM.k3H CVM.k-4C Ström Per fas L1, L2, L3 Genomsnittsvärde L1, L2, L3 Min & max-värden Medelström, programmerbar tid Maxvärde perioden Ström i nolledaren Huvudspänning (fas-fas) Fasspänning (fas-noll) Per fas L1, L2, L3 Genomsnittsvärde L1, L2, L3 Min & max-värden Per fas L1, L2, L3 Genomsnittsvärde L1, L2, L3 Min & max-värden Aktiv effekt Tillförd per fas L1, L2, L3 Reaktiv effekt, induktiv Reaktiv effekt, kapacitiv Tillförd totalvärde L1+L2+L3 Avgiven per fas L1, L2, L3 Avgiven totalvärde L1+L2+L3 Min & max-värden Medeleffekt, programmerbar tid Maxvärde perioden Tillförd per fas L1, L2, L3 Tillförd totalvärde L1+L2+L3 Avgiven per fas L1, L2, L3 Avgiven totalvärde L1+L2+L3 Min & max-värden Tillförd per fas L1, L2, L3 Tillförd totalvärde L1+L2+L3 Avgiven per fas L1, L2, L3 Avgiven totalvärde L1+L2+L3 Min & max-värden Skenbar effekt Per fas L1, L2, L3 Totalvärde L1+L2+L3 Min & max-värden Medeleffekt, programmerbar tid Maxvärde perioden Hjälpspänning Spänning: CVM.k.. 230/400 VAC 240/480V AC (option) 110V AC (option) CVM.k../SDC 20-64V DC V DC (option) Tolerans: -15%..10% Egenförbrukning: 3VA Frekvens: Hz Temperaturområde: C Mätingångar Lågspänning: Medel- och högspänning: Ström: max 866V fas-fas max 500V fas-n Egenförbrukning: 0,6VA Mätningsområde: % Kont. överlast: 1,2xIn Noggranhet Spänning: Ström: Effekt: Med spänningstransformatorer programmerbar primär och sekundärsida. Ingång 0-5A, galvaniskt isolerad. Programerbar primärström max 9999/5A. 0,5% ±2 siffror 0,5% ±2 siffror 1,0% ±2 siffror Testförhållande Fel i ström och spänningstransformatorer ej inkluderat Omgivningstemp: C Effektfaktor: 0,5...1 Värden mellan: % av fullskalan Mekaniska data Montage: Panelmontage Skyddsform: IP41 Dimensioner: 144x144mm (DIN ) Vikt: 0,75kg Effektfaktor, cos ϕ Per fas L1, L2, L3 Totalvärde L1+L2+L3 Min & max-värden Frekvens Nätfrekvens Normer IEC 664, VDE0110, UL94 Min & max-värden Klocka Tid/datum Aktiv energi Tillförd Dimensioner Avgiven Reaktiv energi, induktiv Reaktiv energi, kapacitiv Tillförd Avgiven Tillförd Avgiven Övertoner THD spänning till 15 ordningen THD ström till 15 ordningen Endast med någon av expansionsmodulerna monterade. Tälje Mätinstrument

6 Baksidan gör CVM till marknadens mest flexibla instrument Filosofin Välj expansionsmodul efter applikation ger många fördelar Lägre pris! Du betalar bara för de utgångar som används. Enklare programmering eftersom microprocessorn känner av vilka utgångar som finns och därefter anpassar antalet steg. Specialfunktioner som tariffmätning och synkronisering kan enkelt adderas. CVM.k kan bestyckas med expansionsmodul. Detta ger användaren maximal flexibilitet att kommunicera med dator/plc. Modulerna monteras i korthållare under täckpanelen på instrumentets baksida. Alla expansionsmoduler innehåller energimätning och realtidsklocka. Utbytbara expansionsmoduler ger total valfrihet Reläutgångar Larm Puls Tarifftider Analoga utg. Seriella utg. I framtiden vill du troligtvis ta in mätdata och energistatistik till dator eller annat överordnat system. Det är då du kommer att värdesätta CVM s unika koncept med utbytbara expansionsmoduler som ger total valfrihet.här visas några exempel som enkelt realiseras med expansionsmoduler. Energimätning Realtidsklocka Exempel 1 Exempel 2 Exempel 3 Exempel 1: Exempel 2: Exempel 3: Här används två reläutgångar varav den ena utgången som larm på någon av CVM s parametrar medan den andra pulsar energi till insamlingsssystem. Överför med reläutgång både aktiv och reaktiv energi genom pulser till insamlingssystem. PLC-systemet reglerar på den analoga signalen som tillhandahålles av CVM. Reläkontakten används till att pulsa energi. Reläutgång 1 Reläutgång 2 eller eller ERC-2, Reläutgångar Expansionsmodul med 2 växlande reläutgångar som kan programmeras som pulsutgång eller larmkontakt ERC-2 2 reläutgångar ERC420-1, Relä- & analog utgång Reläutgång 1 Analog utgång 1 eller 0-20 / 4-20mA Expansionsmodul med 1 relä och 1 analog utgång. Reläutgången kan användas som puls eller larmkontakt. Den analoga utgången omvandlar valfri parameter till en analog utsignal 0-20mA eller 4-20mA ERC Analog + 1 reläutgång 6 Tälje Mätinstrument -1997

7 I CVM-konceptet ingår ett stort antal expansionsmoduler ER420-2, Analoga utgångar Analog utgång 1 Analog utgång / 4-20mA 0-20 / 4-20mA Expansionsmodul med 2 analoga utgångar som omvandlar valfri parameter till en analog utsignal. Programmerbar utsignal 0-20mA eller 4-20mA ER analoga utgångar ER-232 & ER485, Seriellt gränssnitt Seriell utgång För enkel anslutning till dator eller PLC. Kopplas till datorns vanliga kommunikationsport. Ett stort antal program finns att tillgå. RS232 kan endast förläggas upp till 15 meter med bibehållen säkerhet. Med ER-485 kan upp till 32 CVM kopplas samman och bilda nätverk upp till 1200 meter ER-232 Seriellt gränssnitt RS ER-485 Seriellt gränssnitt RS485 RED-MAX, 2 X Seriellt gränssnitt + tariffmätning RS485 till dator, PLC etc. RS485 till periferienheter. Innehåller dels utgång RS485 för anslutning till dator, samt en utgång för kommunikation med sk. periferienheter. RED-MAX ger CVM en avancerad tariffmätning som kan mäta på 3 olika perioder på både aktiv och reaktiv energi RED-MAX 2 seriella gränsnitt RS485 + tariffmätning RED-C2, 2 X Seriellt gränssnitt + 2 reläutgångar (optomos) RS485 till dator, PLC etc. RS485 till periferienheter. Statisk 1 eller Statisk 2 eller Innehåller dels utgång RS485 för anslutning till dator, samt en utgång för kommunikation med sk. periferienheter. RED-C2 har dessutom 2 statiska utgångar OPTOMOS som kan användas som larm eller pulsutgång för att överföra konsumerad energi RED-C2 2 seriella gränssnitt RS statiska reläutgångar RED420-1, 2 X Seriellt gränssnitt + 1 analog utgång RS485 till dator, PLC etc. RS485 till periferienheter. Innehåller dels utgång RS485 för anslutning till dator, samt en utgång för kommunikation med sk. periferienheter. Den analoga utgången omvandlar någon av CVM's parametrar till en analog utsignal. OBS! Denna utgång kräver en separat matningsspänning 8..15V DC. Analog utgång 0-20 / 4-20mA RED seriella gränssnitt RS485 + analog utgång Tälje Mätinstrument

8 Systemet utbyggbart i den takt du önskar Kombi-instrument Expansionsmodul Programvara Periferienhet Steg 1 Reläutgångar Analoga utg. Seriella utg. Steg 2 Steg 3 Larm Puls Med ett kombi-instrument mäter du alla elektriska parametrar och får full kontroll på anläggningen. Komplettera med utgångar, välj ex. någon av RED-modulerna och du är sedan klar för steg 2 & 3. Mjukvara för att skapa ett komplett insamlings- och övervakningssystem, typ SCADA. Expandera med färdiga lösningar för ex. modem, belastningsvakter, extra larm mm Programvara, skapa ett komplett insamlingssystem Flera programvaror finns att tillgå i CVM-konceptet. Här presenteras några skärmbilder från Cirnet för Windows som är ett Scada-programvara där man kan presentera mätvärden, logga, larma osv.. Beställ särskild dokumentation! Genom drag & släpp av drivrutiner kan ett nätverk med flera instrument byggas upp på några minuter. Uppbyggnad av Scada-fönster kan enkelt göras i Cirnet med olika verktyg. Allt för att anpassa till operatörens arbetsplats. Parameter & energianalys kan när som helst presenteras på skärmen. Periferienheter, varför nöja dig med att bara mäta! Troligtvis vill du förr eller senare styra laster eller erhålla larm när tillåtna nivåer överskrids: Till CVM kan 32 periferienheter anslutas och programmeras med enhetlig programvara. Funktioner som övervakningslarm, belastningsvakt, PLC, modem kan enkelt realiseras. RED-MAX RED-C2 RED-420 Beställ särskild dokumentation! R4-Alarm Larmenhet R8C-Alarm Larmenhet R8C-MD Belastningsvakt CVM-D Slavinstrument R8C-Control PLC CVM-COM Modem R8C-M Minnesmodul Postadress Telefon Telefax Gränsbovägen 4 HK Södertälje Filial
