1 1(12) Sidantal 12 LANDSTINGSSERVICE I UPPSALA LÄN STYR- OCH ÖVERVAKNINGSSYSTEM 5. Version 1.3 Reviderat datum Landstingsservice i Uppsala Län UPPSALA Tel Fax

2 2(12) Innehållsförteckning Allmänt Anvisning Tekniska krav...3 Exempelmallar...3 Beteckningssystem...3 (Denna del)...3 Förutsättningar...4 Allmänt Gränsdragning...4 Teknikansvarig för styr och övervakningssystem ansvarar för...4 Landstingsservice ansvarar för...4 MSI ansvarar för...4 Äganderätt Funktionalitet...5 Taggar -/Symbolnamn...5 Miljö och prestanda...6 Driftbilder Livslängd på servrar...6 Arbete på distans...6 Backup av projekt innan driftsättning...6 Redundans Samordnad provning av variabler från och till överordnat system...7 YTC Kontroll av styr- och övervakningssystem...7 YTC Kontroll av styr- och övervakningssystem...8 YUC.8... Bygghandlingar för styr- och övervakningsinstallationer...8 YUD... Relationshandlingar för installationer...9 Leverans YUD.8... Relationshandlingar för styr- och övervakningsinstallationer...9 YUH... DRIFTINSTRUKTIONER FÖR INSTALLATIONER...10 YUH.8... Driftinstruktioner för styr- och övervakningsinstallationer...10 Citect Genie Taggar -/Symbolnamn...11 TAC Vista Master Saia S-web Desigo insight...12 SLK Alarm Viewer...12 Safe Line Call Center (SLCC)...12

3 3(12) Allmänt Personer som kommer att arbeta i och eller med projekt där styr och eller övervakningssystem ingår skall ha kännedom om nedanstående dokument. Anvisning Innehåller övergripande anvisningar om projekteringens genomförande. Anvisningar i denna handling skall även användas som kontrollista där respektive punkt och dess inverkan skall värderas för sig. Tekniska krav Innehåller övergripande tekniska krav för styr- och övervakningssystemen. Bifogas beskrivning. Exempelmallar Innehåller exempel på hur driftkort skall se ut. Bifogas beskrivning. Beteckningssystem Innehåller anvisningar för hur beteckningar i driftkort, skyltmärkning och eller variabler inom tekniska system skall se ut. Bifogas beskrivning. (Denna del) Innehåller anvisningar för hur arbete med scadasystem tillhörande Landstingsservice i Uppsala skall genomföras. Bifogas beskrivning.

4 4(12) Förutsättningar Allmänt Teknikansvarig för styr och övervakningssystem är ansvarig för samtliga servar beskrivna i följande dokument. Inga ingrepp i denna miljö får ske utan att denna blivit informerad. Notera att för tillägg och eller ändringar i själva scadasystemet skall de styrande dokumenten för styr och övervakning ligga till grund för vad som är tillåtet eller inte. Vid oklarheter eller motsägelser kontaktas teknikansvarig för styr och övervakningssystem för konsultation. Servar som hanterar scadasystem och eller andra typer av funktioner eller övervakningsprogram skall rackmonteras om inte annat har godkänts av teknikansvarig för styr och övervakningssystem. Inga system får kompletteras och eller ändras med licenser eller motsvarande i någon form utan skriftligt godkännande från teknikansvarig för styr och övervakningssystem. Gränsdragning Teknikansvarig för styr och övervakningssystem ansvarar för Servern en som fysisk enhet. Operativsystemet på servern. Samtliga programvaror på servern som inte räknas till operativsystem. Hårdvara och eller funktioner som används för att utföra backuper av innehållet på servrarna. Landstingsservice ansvarar för Strömförsörjning till servrar och eller lokal för dessa. Det fysiska nätet, annan infrastruktur som krävs för övervakning av Landstinget i Uppsala läns fastigheter. MSI ansvarar för Aktiv utrustning som används för kommunikation i det fysiska nätet. Äganderätt Landstingsservice, äger allt som produceras, både materiellt och immateriellt. Om detta inte godkännes av integratören så skall vederbörande inte få utföra arbetet.

5 5(12) Funktionalitet Följande skall fungera från och till överordnat system Läsa och skriva digital status, gäller funktion angiven i driftkort. Läsa och skriva analoga värden, gäller funktion angiven i driftkort. Läsa och skriva regulatorinställningar (BV, PDI, gränser o dyl), gäller funktion angiven i driftkort. Läsa och skriva larminställningar (gränser och fördröjningar, gäller funktion angiven i driftkort). Läsa och skriva datum samt tid, gäller funktion angiven i driftkort. Larmhantering. Datainsamling och eller loggning av larm, börvärden, och andra intressepunkter, gäller funktion angiven i driftkort. Kommunikationsövervakning, gäller funktion angiven i driftkort. Trendningsfunktionalitet för uppföljning av anläggningens funktion. Ändra filtreringstider för givare i utsatta positioner. Till detta åberopas en sparsam hantering av taggar i respektive scadasystem. Taggar -/Symbolnamn Namn på taggar, symboler, grupper, variabler eller annan jämförbar funktion skall följa Beteckningssystem. Detta oberoende av vilket scadasystem integratören arbetar i. Då integratör uppmärksammar att befintliga namn på taggar, symboler eller annan jämförbar funktion är felaktigt märkt -/a skall detta dokumenteras av integratören och överlämnas till projektledaren, eventuell åtgärd av detsamma beslutas om av teknikansvarig för styr och reglersystem. Taggarna i respektive scadasystem skall användas sparsamt, det skall vid projektets avslutande dokumenteras hur många taggar som använts i projektet samt hur många fria taggar som återstår. Om det under projektets gång föreligger risk för att antalet taggar tar slut skall integratören omedelbart kontakta projektledaren för åtgärd. Skulle antalet taggar ta slut så skall integratören i första hand frigöra taggar från befintliga projekt som inte överensstämmer med funktionalitetskraven enligt ovan.

6 6(12) Miljö och prestanda Då integratören -/erna uppmärksammar problem med servern skall projektledare och teknikansvarig för styr och övervakningssystem informeras så att åtgärd kan utföras. Med denna punkt menas att serverns funktionalitet och eller prestanda är märkbart sämre än förväntad funktionalitet. Driftbilder Driftbilderna i fastighetsägarens scadasystem skall i den mån det är möjligt efterlikna de driftkort som beskrivs i Exempelmallar. För översiktsbilder och eller sammanställande bilder skall driftcentralens personal tillfrågas och deras önskemål skall i möjligaste mån efterföljas, processen för att sammanställa deras önskemål till bilder skall dokumenteras skriftligt. Då integratör uppmärksammar att befintliga namn på taggar, symboler eller annan jämförbar funktion är felaktigt märkt -/a i bilden, alternativt att bilden i sig är felaktig så skall detta dokumenteras av integratören och överlämnas till projektledaren, eventuell åtgärd av detsamma beslutas om av teknikansvarig för styr och reglersystem. För apparater utanför apparatrum skall rumsbeteckning framgå. Livslängd på servrar Vid inköp av servar skall de klara att vara i kontinuerlig drift i tio (10) år. Detta enligt gällande rutiner för Landstinget i Uppsala län. Vid ett serverbyte skall kostnad för servern och arbetstid för byte av detsamma tydligt framgå vid fakturering. Inköp av servrar får endast ske via Fastighets investeringar (FI) Planerat underhåll (PU) i enlighet med upprättad delegation initierad av tekniansvarig för styr och övervakningssystem. Arbete på distans Arbete på distans mot scadaservrarna, som medför någon typ av fjärruppkoppling mot nämnda servrar får ej förekomma. Skulle entreprenör bli påkommen med att bryta mot följande riskerar vederbörande att bli avstängd från entreprenaden, skulle entreprenören fortsätta arbeta på detta sätt kommer integratören och eller entreprenören att polisanmälas. Backup av projekt innan driftsättning Innan entreprenör installerar projektet i -/ för respektive scadasystem skall vederbörande se till att vara skriftligen informerad om att det tagits backup av berörda delar i och eller anslutning till scadasystemet ifråga.

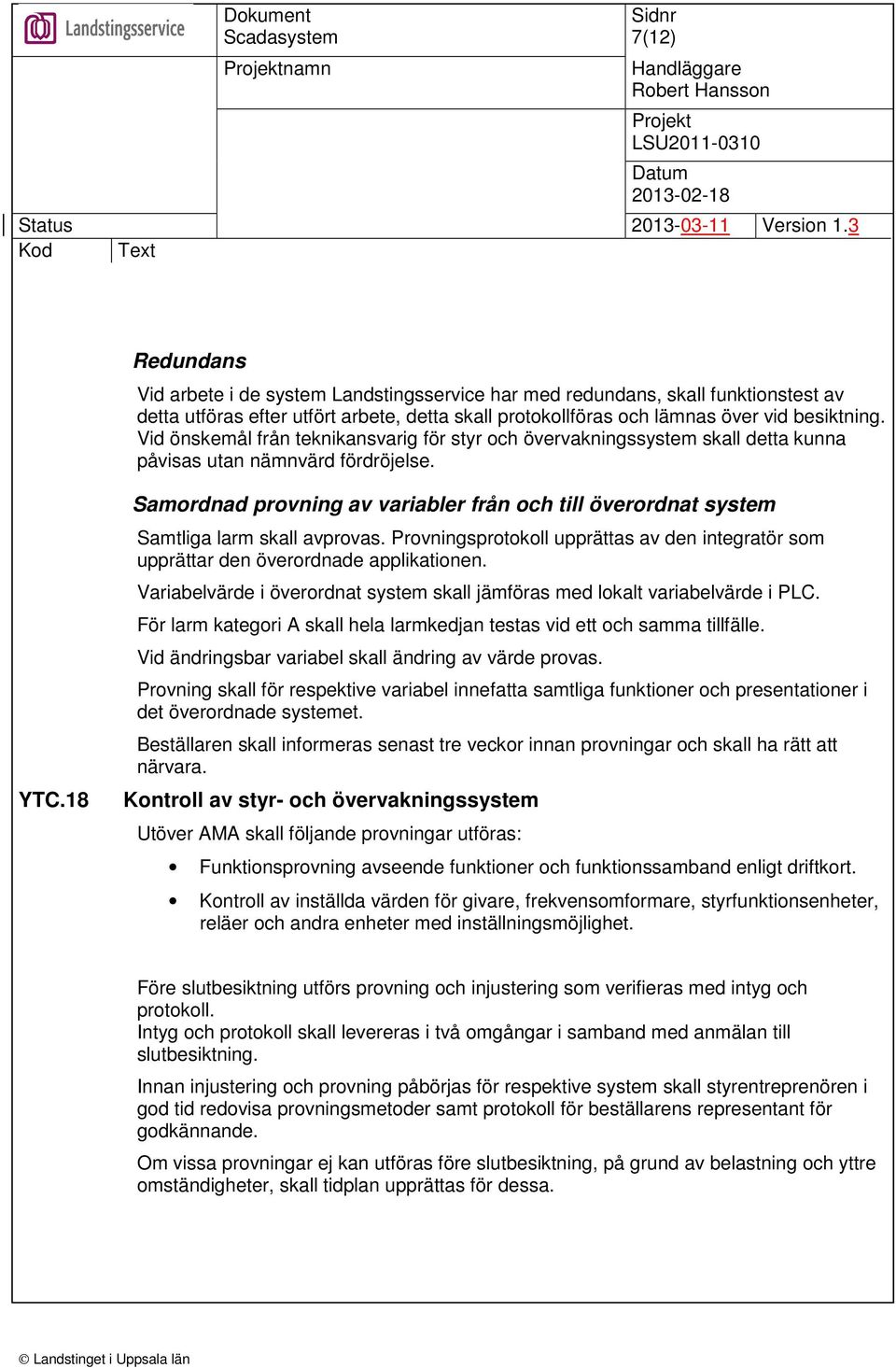

7 7(12) Redundans Vid arbete i de system Landstingsservice har med redundans, skall funktionstest av detta utföras efter utfört arbete, detta skall protokollföras och lämnas över vid besiktning. Vid önskemål från teknikansvarig för styr och övervakningssystem skall detta kunna påvisas utan nämnvärd fördröjelse. YTC.18 Samordnad provning av variabler från och till överordnat system Samtliga larm skall avprovas. Provningsprotokoll upprättas av den integratör som upprättar den överordnade applikationen. Variabelvärde i överordnat system skall jämföras med lokalt variabelvärde i PLC. För larm kategori A skall hela larmkedjan testas vid ett och samma tillfälle. Vid ändringsbar variabel skall ändring av värde provas. Provning skall för respektive variabel innefatta samtliga funktioner och presentationer i det överordnade systemet. Beställaren skall informeras senast tre veckor innan provningar och skall ha rätt att närvara. Kontroll av styr- och övervakningssystem Utöver AMA skall följande provningar utföras: Funktionsprovning avseende funktioner och funktionssamband enligt driftkort. Kontroll av inställda värden för givare, frekvensomformare, styrfunktionsenheter, reläer och andra enheter med inställningsmöjlighet. Före slutbesiktning utförs provning och injustering som verifieras med intyg och protokoll. Intyg och protokoll skall levereras i två omgångar i samband med anmälan till slutbesiktning. Innan injustering och provning påbörjas för respektive system skall styrentreprenören i god tid redovisa provningsmetoder samt protokoll för beställarens representant för godkännande. Om vissa provningar ej kan utföras före slutbesiktning, på grund av belastning och yttre omständigheter, skall tidplan upprättas för dessa.

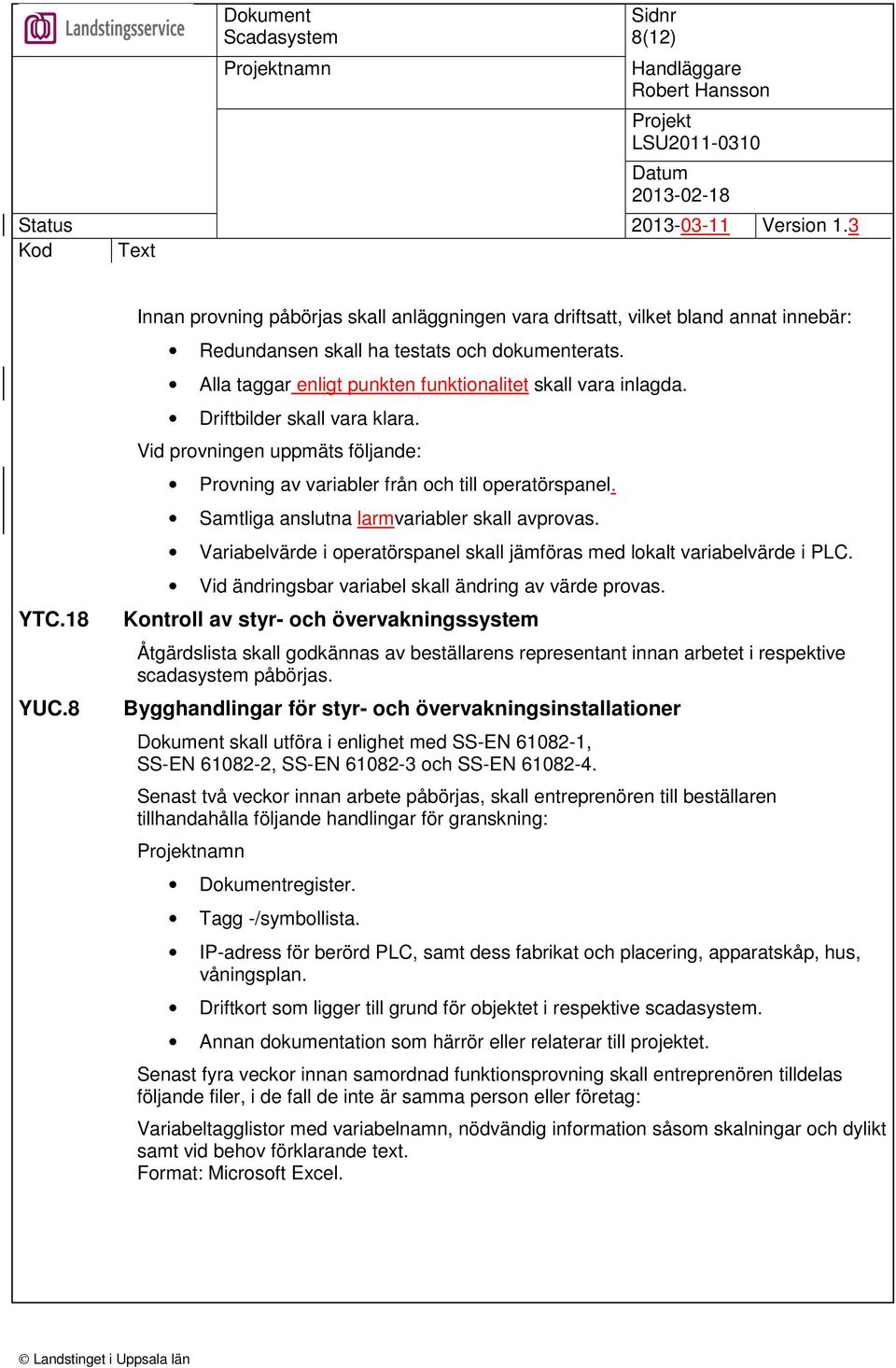

8 8(12) YTC.18 YUC.8 Innan provning påbörjas skall anläggningen vara driftsatt, vilket bland annat innebär: Redundansen skall ha testats och dokumenterats. Alla taggar enligt punkten funktionalitet skall vara inlagda. Driftbilder skall vara klara. Vid provningen uppmäts följande: Provning av variabler från och till operatörspanel. Samtliga anslutna larmvariabler skall avprovas. Variabelvärde i operatörspanel skall jämföras med lokalt variabelvärde i PLC. Vid ändringsbar variabel skall ändring av värde provas. Kontroll av styr- och övervakningssystem Åtgärdslista skall godkännas av beställarens representant innan arbetet i respektive scadasystem påbörjas. Bygghandlingar för styr- och övervakningsinstallationer Dokument skall utföra i enlighet med SS-EN , SS-EN , SS-EN och SS-EN Senast två veckor innan arbete påbörjas, skall entreprenören till beställaren tillhandahålla följande handlingar för granskning: Dokumentregister. Tagg -/symbollista. IP-adress för berörd PLC, samt dess fabrikat och placering, apparatskåp, hus, våningsplan. Driftkort som ligger till grund för objektet i respektive scadasystem. Annan dokumentation som härrör eller relaterar till projektet. Senast fyra veckor innan samordnad funktionsprovning skall entreprenören tilldelas följande filer, i de fall de inte är samma person eller företag: Variabeltagglistor med variabelnamn, nödvändig information såsom skalningar och dylikt samt vid behov förklarande text. Format: Microsoft Excel.

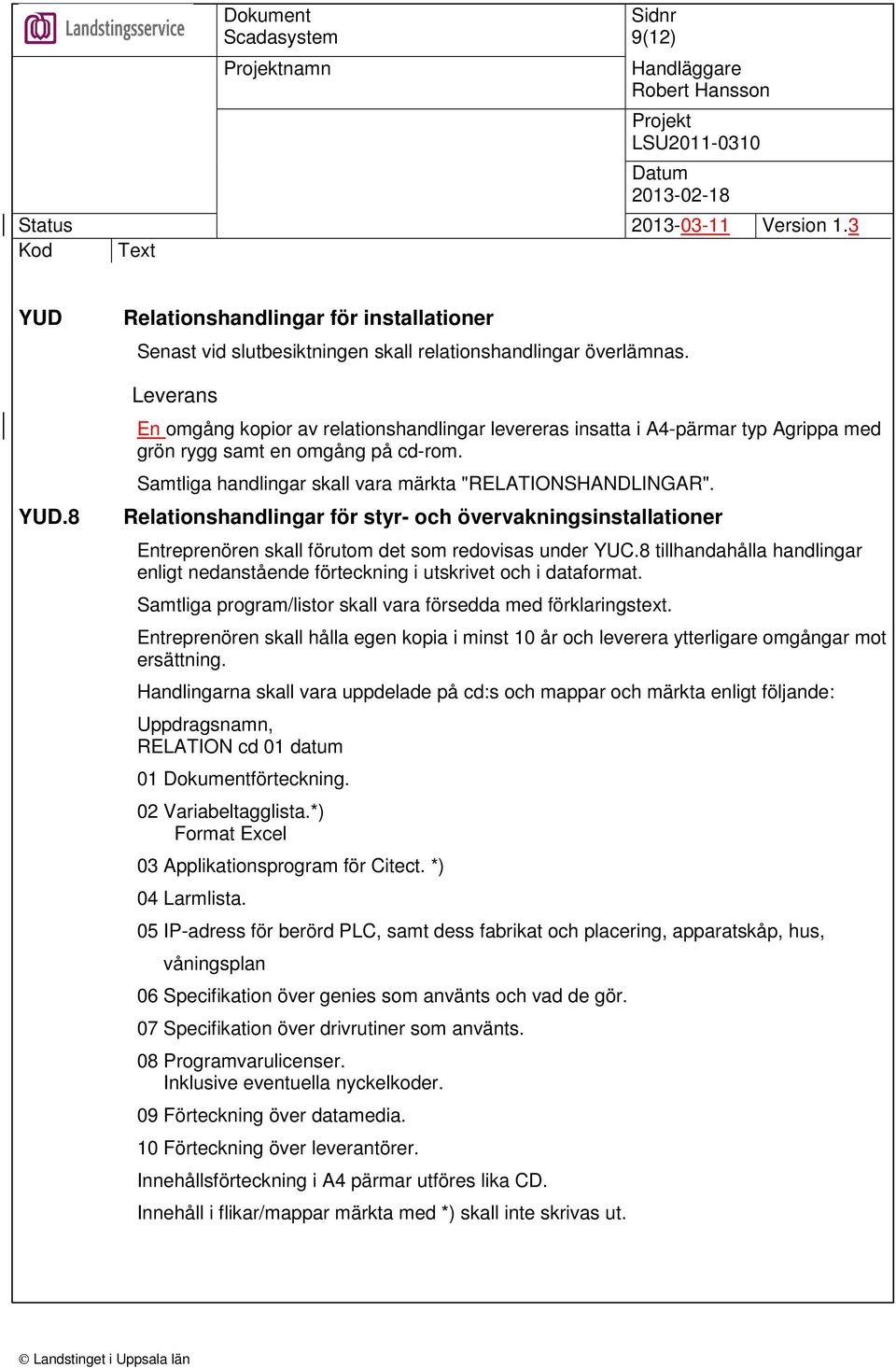

9 9(12) YUD YUD.8 Relationshandlingar för installationer Senast vid slutbesiktningen skall relationshandlingar överlämnas. Leverans En omgång kopior av relationshandlingar levereras insatta i A4-pärmar typ Agrippa med grön rygg samt en omgång på cd-rom. Samtliga handlingar skall vara märkta "RELATIONSHANDLINGAR". Relationshandlingar för styr- och övervakningsinstallationer Entreprenören skall förutom det som redovisas under YUC.8 tillhandahålla handlingar enligt nedanstående förteckning i utskrivet och i dataformat. Samtliga program/listor skall vara försedda med förklaringstext. Entreprenören skall hålla egen kopia i minst 10 år och leverera ytterligare omgångar mot ersättning. Handlingarna skall vara uppdelade på cd:s och mappar och märkta enligt följande: Uppdragsnamn, RELATION cd 01 datum 01 Dokumentförteckning. 02 Variabeltagglista.*) Format Excel 03 Applikationsprogram för Citect. *) 04 Larmlista. 05 IP-adress för berörd PLC, samt dess fabrikat och placering, apparatskåp, hus, våningsplan 06 Specifikation över genies som använts och vad de gör. 07 Specifikation över drivrutiner som använts. 08 Programvarulicenser. Inklusive eventuella nyckelkoder. 09 Förteckning över datamedia. 10 Förteckning över leverantörer. Innehållsförteckning i A4 pärmar utföres lika CD. Innehåll i flikar/mappar märkta med *) skall inte skrivas ut.

10 10(12) YUH YUH.8 DRIFTINSTRUKTIONER FÖR INSTALLATIONER De handlingar styrentreprenören skall tillhandahålla skall överlämnas till beställaren i samband med den teoretiska genomgången, dock senast en vecka innan slutbesiktning. Leverans: Två omgångar kopior av driftsinstruktioner i A4-pärmar, en omgång på cd-rom. Driftinstruktioner för styr- och övervakningsinstallationer Driftsintruktioner skall överlämnas i utskrivet format i samband med den teoretiska genomgången, enligt kod YUP.8. Driftinstruktioner skall överlämnas i en omgång på cd-rom i samband med besiktning. Filer som överlämnas skall vara i format Acrobat PDF. För egenupprättade filer skall dessa även överlämnas i orginalformat. Orginalfiler placeras i undermappar. Dessutom skall entreprenören hålla egen kopia i minst 10 år och leverera ytterligare omgångar mot ersättning. Handlingarna skall vara uppdelade på cd:s och mappar och märkta enligt följande: Uppdragsnamn, cd 02 Drifts- och underhållsinstruktioner datum 01 Adresslista med telefonnummer, e-post etc. När fel uppstår, under garantitiden, skall tydligt framgå hur och till vem anmälan skall ske. 02 Manual för respektive scadasystem. 03 Beskrivning av de tillagda funktionerna, systembeskrivning. 04 Entrepenörens skötselinstruktioner och skötselrutiner för utrustningar, apparater och komponenter. 05 Tillverkarens skötselinstruktioner och skötselrutiner för utrustningar, apparater och komponenter.

11 11(12) Citect Landstingets prioriterade scadsystem är Citect, version 7.2. Det innebär att om inte annat skriftligen kommunicerats från teknikansvarig för styr och övervakningssystem skall Citect användas. För att få göra detta skall dock integratören vara godkänd i enlighet till eringsanvisning alternativt medlemmar i Beijer Integrator Group (BIG), Certifierade enligt certifieringsprogram eller motsvarande hos Schneider Sverige. Samt godkänna Landstingsservice krav om äganderätt. Varje byggnad inom Landstinget i Uppsala län har ett unikt nummer, detta nummer används för att skapa ett projekt för just det huset. Vid projektstart så tilldelas integratören ett projekt för arbete lokalt hos integratören av teknikansvarig för styr och övervakningssystem så att denna kan arbeta i Citect utan att blockera tillgången för andra entreprenörer. Skulle flera integratörer behöva samma projekt kommer deras tillgång till projektet att gå i prioritetsordning. Datorer som finns i, eller ansluts till landstingets nät och har kontakt med Citectservrarna skall endast användas för att uppdatera Citectservrarna med projektet, inte för att under perioder längre än absolut nödvändigt arbeta direkt mot servrarna och därigenom försvåra för Landstingsservice och eller andra entreprenörer. Samordning av detta går via teknikansvarig för styr och övervakningssystem. Genie Användningen av vilka genies som använts i projektet skall finnas med i dokumentationen vid överlämnandet. Att skapa nya genies får bara göras efter godkännande utav teknikansvarig för styr och övervakningssystem. Orsaken till dess uppkomst skall dokumenteras, funktionen i sig namnges så att den går att återanvända. De genies som används skall om möjligt se ut och eller fungera på samma sätt oavsett vilken drivrutin som ligger bakom. Skulle de genies som finns ha ett otydligt, eller svårbegripligt namn åligger det entreprenören att åtgärda detta och säkra funktionalitet efter namnbytet. Detta skall givetvis dokumenteras. Taggar -/Symbolnamn Se Taggar -/Symbolnamn ovan.

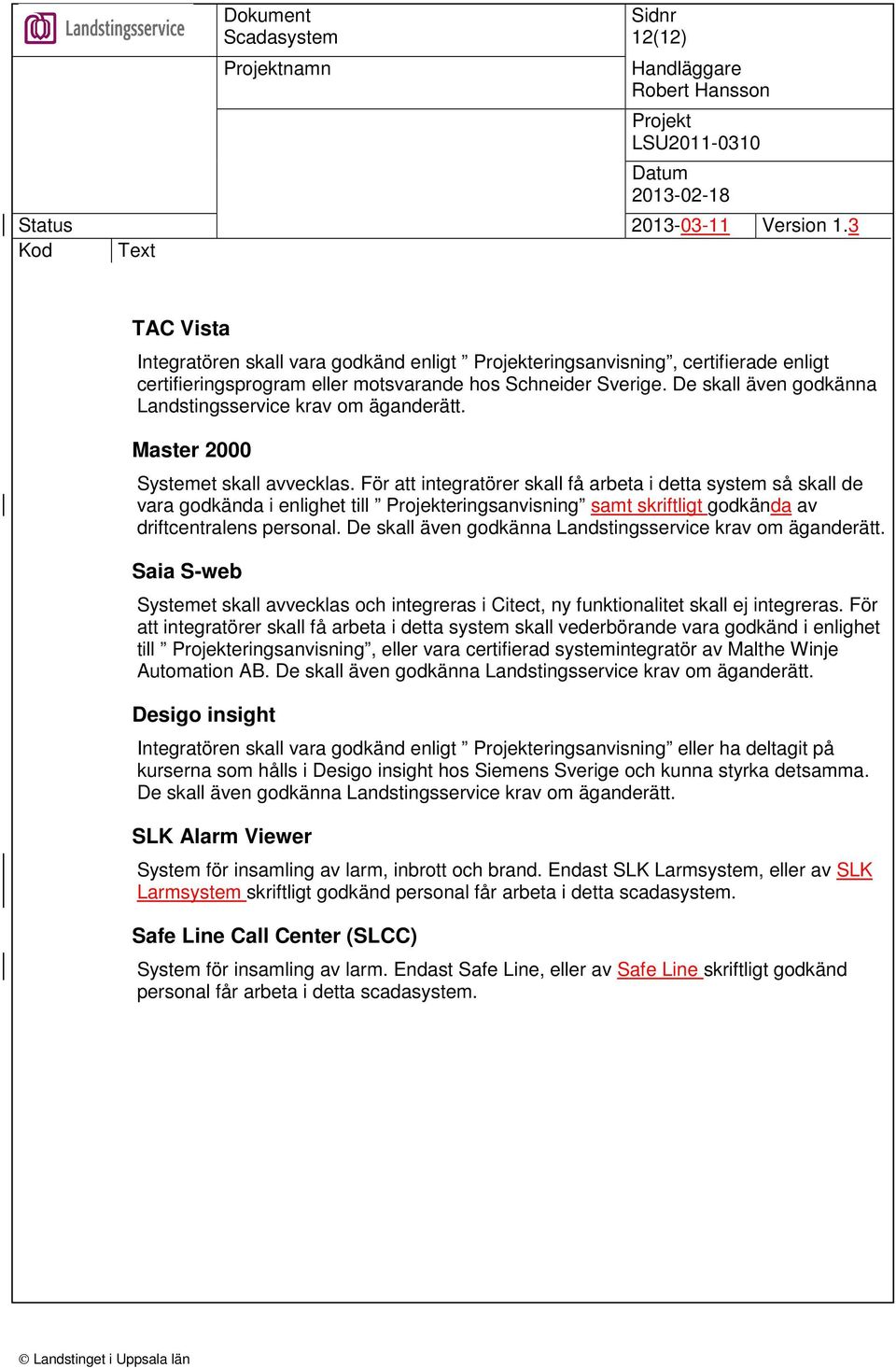

12 12(12) TAC Vista Integratören skall vara godkänd enligt eringsanvisning, certifierade enligt certifieringsprogram eller motsvarande hos Schneider Sverige. De skall även godkänna Landstingsservice krav om äganderätt. Master 2000 Systemet skall avvecklas. För att integratörer skall få arbeta i detta system så skall de vara godkända i enlighet till eringsanvisning samt skriftligt godkända av driftcentralens personal. De skall även godkänna Landstingsservice krav om äganderätt. Saia S-web Systemet skall avvecklas och integreras i Citect, ny funktionalitet skall ej integreras. För att integratörer skall få arbeta i detta system skall vederbörande vara godkänd i enlighet till eringsanvisning, eller vara certifierad systemintegratör av Malthe Winje Automation AB. De skall även godkänna Landstingsservice krav om äganderätt. Desigo insight Integratören skall vara godkänd enligt eringsanvisning eller ha deltagit på kurserna som hålls i Desigo insight hos Siemens Sverige och kunna styrka detsamma. De skall även godkänna Landstingsservice krav om äganderätt. SLK Alarm Viewer System för insamling av larm, inbrott och brand. Endast SLK Larmsystem, eller av SLK Larmsystem skriftligt godkänd personal får arbeta i detta scadasystem. Safe Line Call Center (SLCC) System för insamling av larm. Endast Safe Line, eller av Safe Line skriftligt godkänd personal får arbeta i detta scadasystem.
