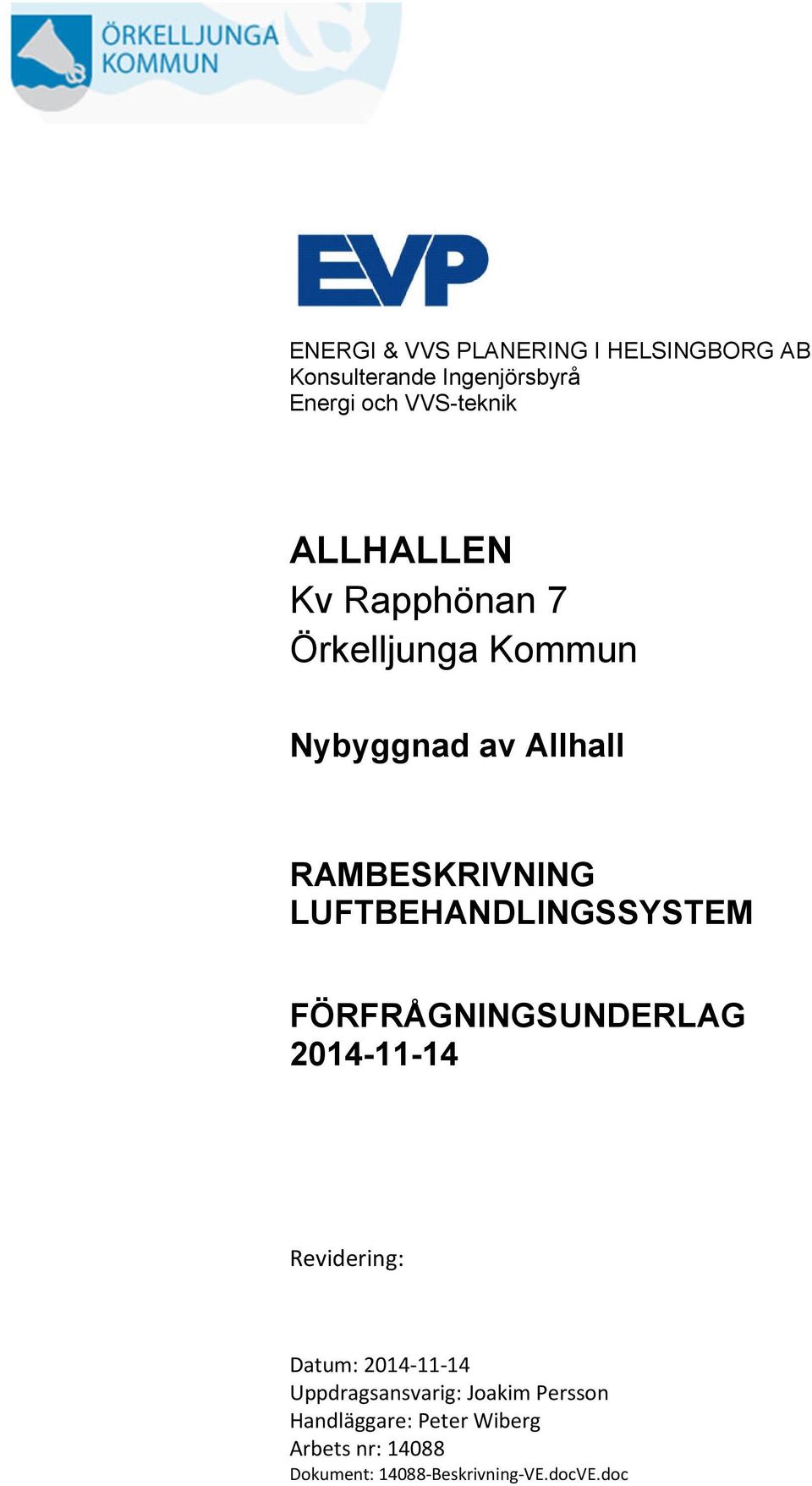

1 ENERGI & VVS PLANERING I HELSINGBORG AB Konsulterande Ingenjörsbyrå Energi och VVS-teknik RAMBESKRIVNING LUFTBEHANDLINGSSYSTEM FÖRFRÅGNINGSUNDERLAG Revidering: Datum: Uppdragsansvarig: Joakim Persson Handläggare: Peter Wiberg Arbets nr: Dokument: Beskrivning-VE.docVE.doc

2 2 (28) Innehåll ALLMÄNT... 3 VA-, VVS-, KYL- OCH PROCESSMEDIESYSTEM... 5 LUFTBEHANDLINGSSYSTEM APPARATER, KANALER, DON MM I LUFTBEHANDLINGSSYSTEM ISOLERING AV INSTALLATIONER MÄRKNING, KONTROLL, DOKUMENTATION M M... 26

3 3 (28) ALLMÄNT Denna beskrivning ansluter till VVS-AMA 12 med RA samt tillägg enligt AMA-Nytt och är upprättad som ramhandling med funktionskrav och till vissa delar styrda kvalitetskrav. Anbud skall omfatta en komplett anläggning som installeras och projekteras för att uppfylla krav enligt BFS 2011:6 med ändringar tom BFS 2014:3, gällande lagar och förordningar samt anvisningar från beställaren. Beskrivning ansluter till Administrativa Föreskrifter, daterad, som är upprättad av Karin Petterssons Arkitektbyrå AB, och redovisas i separat handling. Det åligger entreprenören att inhämta handlingar enligt administrativa föreskrifter och ta del av samtliga för anbudet relevanta uppgifter ur dessa. Utförande och funktionskrav allmänt I entreprenörens åtagande ingår totalt konstruktion- och funktionsansvar omfattande projektering och installation till fullt färdig, driftstagen anläggning. Framtagning av gransknings- och bygghandling upprättas av entreprenör. Det åligger anbudsgivaren före anbudets avlämnande att informera sig om lokala förhållanden på arbetsplatsen som kan påverka anbudssumman, t.ex. framkomlighet, montage, anslutningspunkter etc. Entreprenören ansvarar för erforderliga kontakter med myndigheter etc samt alla ritningar och ansökningshandlingar som dessa kan infordra. Installationsvaror skall vara enhetliga och på svenska marknaden utförda av välkända fabrikat, samt försedda med erforderliga detaljer för montering. Installationsvaror installeras och monteras enligt respektive tillverkares anvisningar. Placering av enheter typ fläktar, pumpar, givare, styrdon etc. skall vara tillgängliga så att drift och underhåll kan skötas på ett enkelt sätt. Apparater etc ska väljas utifrån ett perspektiv på låga livscykelkostnader och liten miljöpåverkan. Aggregat / Fläktar / Stativ etc ska ställas upp så att vibrationer och stomljud inte uppstår. Skarvar, hörn o d på apparater skall vara avgradade för att förhindra personskador.

4 4 (28) Arbete och material som ej specificeras (såsom infästningsdetaljer, montage, material etc.) men som erfordras för att funktioner enl. handling skall uppnås skall ingå. Angivna kvalitetskrav får ej underskridas. Förkortningar och Beteckningar I denna beskrivning har följande beteckningar på vedertagna entreprenörsområden använts: B TE BE ME RE LE EE SE Beställare Totalentreprenör Byggentreprenör Markentreprenör Rörentreprenör Ventilationsentreprenör El entreprenör Styr- och Övervakningsentreprenör

5 5 (28) VA-, VVS-, KYL- OCH PROCESSMEDIESYSTEM Orientering Projektet omfattar nybyggnad av allhall anpassad för idrotts- och kulturaktiviteter inom kvarteret Rapphönan 7 i Örkelljunga. Byggnaden innehåller en idrottshall med läktare samt en blackbox för kulturaktiviteter mm. Idrottshallen ska fungera för elitseriespel i vollyboll, utövande av andra sporter samt evenemang av olika slag. Till funktionsdelarna hör komplementlokaler i form av toaletter, omklädningsrum, mötesrum mm. Byggnaden ska vara tillgänglighetsanpassad enligt Handisam. Totalt ca 3070m 2 BTA. Entreprenaden omfattar komplett levererad, installerad, injusterad och avprovad luftbehandlingsanläggning. Ritningar För nybyggnad hänvisas till A-ritningar upprättade av Karin Petterssons Arkitektbyrå AB. Gränsdragning mot installationssystem eller annan entreprenad Arbetet skall samordnas samt tidplaneras med beställare och övriga entreprenörer. Entreprenören har skyldighet att samordna placering av apparater och kanal- och rördragning med övriga entreprenörer samt beställare. Fabrikat på ställdon och spjäll, ventiler, givarplacering etc samordnas med övriga entreprenörer. Ljusspridning från armaturer får ej avskärmas av installation, detta skall beaktas. Entreprenör skall lämna erforderliga uppgifter för effekter, elanslutningar, dimension och läge etc. till övriga. Uppgifter för lyft, transportöppningar, uppställningsanordningar/balkfundament, montage, service, uppställningsytor och vikter lämnas till berörda entreprenörer.

6 6 (28) Gränsdragningslista (L = Leverans, M = Montage, A = Anslutning) Rörinstallation (RE) 1. Egna installationer. LMA 2. Förberedelse för givarmontage. L 3. Styrventiler etc. LM 4. Anslutningar till av annan entreprenör lev. och installerad utrustning 5. Shuntgrupper med styrventiler. LMA 6. Dykrör för givare i rörledning M Luftbehandling (LE) 1. Egna installationer. LMA 2. Förberedelse för givarmontage. LM 3. Anslutningar till av annan entreprenör lev. och installerad utrustning 4. Brandspjäll inkl ställdon LM 5. Styr- och Övervakningsanläggning inkl app.skåp för VVS-installationer. 6. Alla elektrisk ledningsdragning samt kanalisation mellan app.skåp och komponenter. A A LMA LMA 7. Ställdon till ventiler/spjäll etc LMA 8. Dykrör för givare. L 9. Rumsplacerade givare. LMA El-installationer (EE) 1. Egna installationer LMA 2. Kanalisation LM 3. Kraftförsörjning till app.skåp VVS LMA 4. Tomrör till givare LM

7 7 (28) Personals kvalifikationer Arbetsledare skall vara väl förtrogen med föreskrifter, normer och gällande svensk lag. Entreprenören skall uppfylla kraven i arbetsmiljölagen och arbetarskyddsstyrelsens kungörelser samt anpassa arbetet till av honom upprättad arbetsmiljöplan. Anslutning till yttre försörjningssystem Brandskydd Brandlarmscentral är placerad i Huvudentré El Fastigheten är ansluten till Eon s elnät. Spänning: 400/230 V, 50 Hz Styr- och Övervakning Fastigheten ska utrustas med ett styr- och övervakningssystem av fabrikat Regin, Powerit Solutions eller likvärdigt, som kopplas upp till överordnat system.

8 8 (28) Miljöbetingelser Korrosionsmiljö Korrosivitetsklass C1 inomhus och korrosivitetsklass C4 utomhus. Renhetskrav/Sanering Ingen smuts får komma in i kanalsystemet under montagetiden. Detta är lika viktigt vid lagring/förvaring som under montage. Installationerna skall skyddas mot nedsmutsning, såväl från leverantör, under transport till och på arbetsplatsen som på arbetsplatsen. Öppna kanaländar får ej förekomma vid lagring eller efter montage. Installationer ska före idrifttagande rengöras/saneras från eventuella föroreningar. Vid rengöring av kanalsystem skall entreprenören tillse att nedsmutsning i betjänande utrymmen inte är möjlig samt inom allmänna ytor avsevärt begränsas. Samtliga system skall vara rena vid slutbesiktningen. Detta ska dokumenteras och redovisas i entreprenörens egenkontrollplan. Ljudmiljö Anläggningen skall utformas så att ljudnivån i olika utrymmen inte överskrids av anläggningen vid ogynnsamma driftsförhållanden. Anläggningen ska heller inte bidra till att ljudet sprids mellan olika rum eller olika verksamheter. Vibration- och stomljudsisolering av samtliga apparater (aggregat, fläktar, kompressorer etc.) utförs. Vibrationsdämpare (gummielement, stålfjädrar etc.) skall normalt vila direkt mot bärande stomme, stum kontakt mellan vibrationsisolerad enhet och byggnadsstomme får inte förekomma. Generellt gäller att lokaler ska uppfylla ljudkrav enligt klass C, i Svensk Standard SS 25268:2007, avseende buller från installationer.

9 9 (28) Undantag: Vid replokaler (1017 samt 1018 med tillhörande rum 1015 och 1016) gäller ljudkrav enligt klass B. Särskild hänsyn skall tas vid genombrott för installationer i vägg, golv och tak. Till omklädningsrum och duschrum gäller som lägsta vägda reduktionstal i byggnad: R w [db] 48 mot annat rum/korridor. Rum 1110 Media/Möte räknas som ett utrymme med krav på hög sekretess. Se även Ljudutredning upprättad av ÅF Infrastructure AB vilken redovisas i separat handlling. Täthetskrav Samtliga kanaler och detaljer skall vara utförda i lägst täthetsklass C. Energieffektivitet Byggnadens installationssystem skall vara utformade med tanke på bra energieffektivitet. ska dimensioneras enligt krav i BBR för effektiv elanvändning. FTX-system F-system max SFP 2,0 kw/m³,s max SFP 0,6 kw/m³,s För VAV-system gäller SFP-värde 2,0 vid 80% av maxflödet. Detta värde skall efter installation följas upp och dokumenteras genom mätning.

10 10 (28) Utrymmesplanering Tillgänglighet och service Utrustning som erfordrar underhåll får ej byggas in. Apparater och komponenter ska kunna demonteras utan ingrepp i byggnadsdelar eller installationsdelar som inte är direkt anslutna till det demonterade objektet. Utrustning disponeras så att god åtkomlighet finns vid reparationsoch servicearbeten. Transportöppningar Transportöppningar under byggtiden för in- och uttransport av material skall entreprenören samordna med övriga entreprenörer. Öppningar / Genomföringar Schakt samt öppningar och genomföringar i väggar/bjälklag och yttertak för ny kanaldragning skall utföras. Brandskydd Brandcellsindelning samt brandskyddsinstallationer utförs enligt anvisningar i brandskyddsdokumentation, upprättad av FSD Malmö AB. Redovisas i separat handling. OVK-besiktning Ventilationssystem skall i sin helhet vara besiktigad och utan anmärkningar vid slutbesiktningen, ovk-besiktning ingår i luftbehandlingsentreprenaden. CE-märkning Endast CE-märkta maskiner/produkter får användas inom entreprenaden. Utförs enligt anvisningar i Administrativa Föreskrifter.

11 11 (28) Tekniska allmänna förutsättningar Som grundförutsättningar för entreprenaden gäller tekniska data enligt nedan. Utomhusklimat (DUT) Vinter. -18 C vid 90% RH Inomhusklimat (vid dim. utomhusklimat) Rumstemperatur (vinter/sommar) Idrottshall, Läktare +18 C / -- Entré, Hall, Korridor, Mingel etc +18 C / -- Teknikrum etc +12 C / -- Övriga utrymmen +21 C / -- Tappvattensystem Dim. tryckklass. Driftstemp. kallvatten. Driftstemp. varmvatten. Driftstemp. varmvattencirk. (vid vvx). Driftstryck i förbindelsepunkten. PN C +55 C +50 C 500 kpa Värmesystem Dim. tryckklass, primär. Driftstemp primär värme. Driftstemp primär varmvatten. Dim. tryckklass, sekundär. Driftstemp sek, radiatorer/konvektorer Driftstemp sek, ventilation. Driftstemp sek, golvvärme. PN16 +90/70 C +65/22 C PN6 +55/45 C +55/30 C +40/30 C

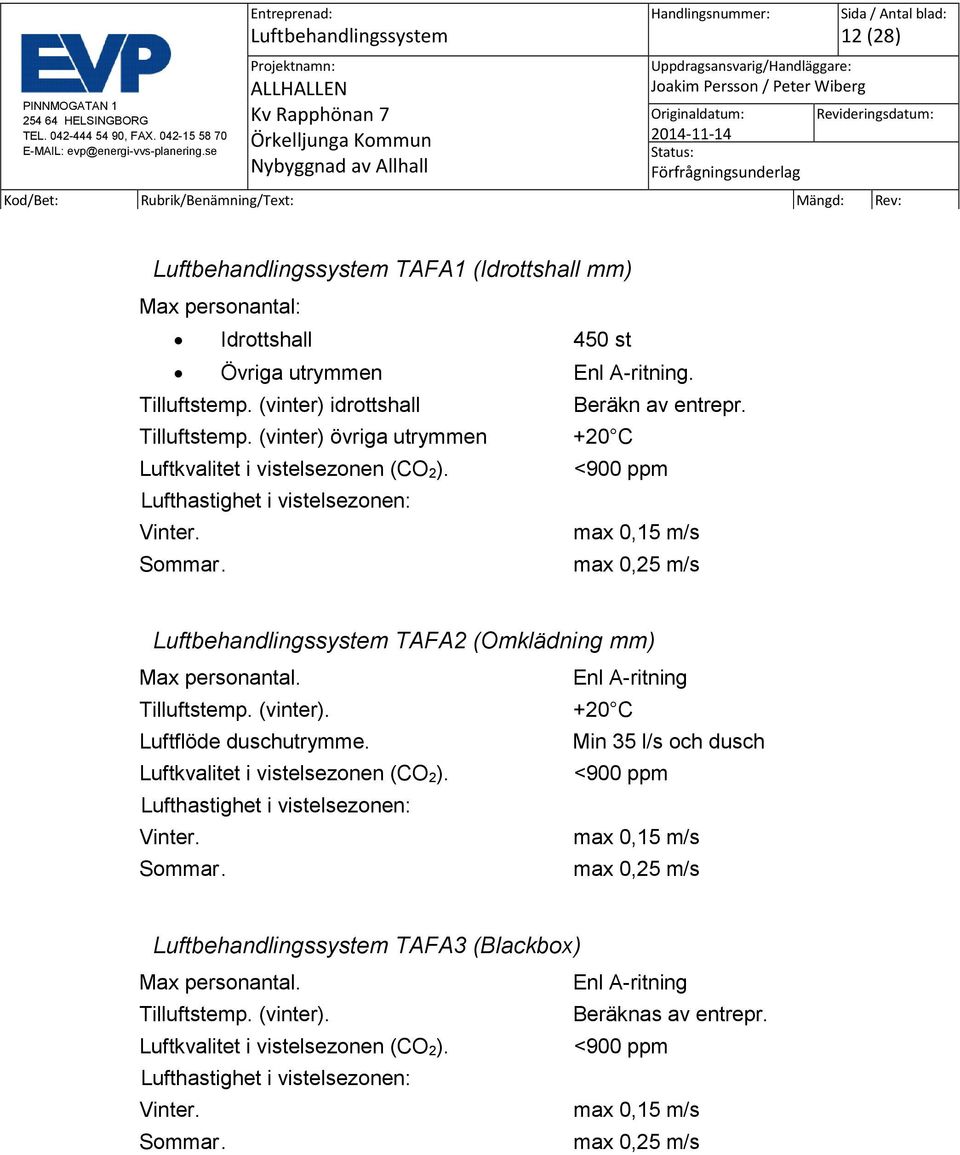

12 12 (28) TAFA1 (Idrottshall mm) Max personantal: Idrottshall 450 st Övriga utrymmen Enl A-ritning. Tilluftstemp. (vinter) idrottshall Beräkn av entrepr. Tilluftstemp. (vinter) övriga utrymmen +20 C Luftkvalitet i vistelsezonen (CO 2). <900 ppm Lufthastighet i vistelsezonen: Vinter. max 0,15 m/s Sommar. max 0,25 m/s TAFA2 (Omklädning mm) Max personantal. Enl A-ritning Tilluftstemp. (vinter). +20 C Luftflöde duschutrymme. Min 35 l/s och dusch Luftkvalitet i vistelsezonen (CO 2). <900 ppm Lufthastighet i vistelsezonen: Vinter. max 0,15 m/s Sommar. max 0,25 m/s TAFA3 (Blackbox) Max personantal. Enl A-ritning Tilluftstemp. (vinter). Beräknas av entrepr. Luftkvalitet i vistelsezonen (CO 2). <900 ppm Lufthastighet i vistelsezonen: Vinter. max 0,15 m/s Sommar. max 0,25 m/s

13 13 (28) LUFTBEHANDLINGSSYSTEM Funktionsöversikt System TAFA1 För att ventilera idrottshall och läktare installeras ett till- och frånluftsaggregat med värmeåtervinning via roterande vvx och värme. Aggregatet placeras i 1112 teknikrum på plan 2. Samtliga utrymmen skall mekaniskt ventileras och anslutas till nytt till- och frånluftsaggregat med värmeåtervinning. Till- och frånluftflöden ska vara balanserade för respektive system. Idrottshallen ska värmas via luftburen värme och utformas som ett omblandande behovsstyrt ventilationssystem med forcering via VAV-spjäll. Tilluften tillförs via 4st halvrunda textilkanaler vilka installeras i hallens längdriktning, frånluft (2st) från idrottshallen evakueras centralt ovan läktare på respektive sida om vikväggen. Vid forceringsbehov (värmelast) för idrottshall/läktare, skall detta utrymme ventileras med separata till- och frånluftssystem (2st). Respektive tilluftssystem skall bestående av uteluftsintag, uteluftsspjäll, tilluftsfläkt, filter, ljudfälla och textildon. Respektive frånluftssystem skall bestående av frånluftdon, frånluftspjäll samt takfläkt. Observera att fri höjd i hallen skall vara 9 meter samt att idrottshallen ska vara möjlig att dela in i två separata zoner utan att luftbehandlingsanläggningen påverkas. Nya till- och frånluftskanaler installeras i erforderlig mängd. Huvudkanalstråk till idrottshallen förläggs dolt i fackverkskonstruktion, ovan ett fast innertak (ej uppvärmt utrymme). Övriga försörjningssystem placeras i uppvärmda utrymmen, med demonterbara undertak, samt på ett sådant sätt att tillgängligheten för service och underhåll tillgodoses. Spjäll och ljudfällor installeras så att rätt ljudnivå erhålls samt att hela anläggningen går att injustera. Ute- och avluftskanaler, komplett med genomföringar samt separat intagsgaller och avluftshuv installeras i fläktrummet. Erforderlig isolering av kanaler utförs för att undvika kondens, värme-, brand- och ljudöverföring dock lägst krav enligt kapitel Isolering av installationer. Sportgolv i idrottshall skall ventileras enligt tillverkarens anvisningar.

14 14 (28) System TAFA2 Samtliga utrymmen på plan 1 och plan 2 (förutom idrottshall/läktare, blackbox, soprum och UC) ventileras via ett till- och frånluftsaggregat med värmeåtervinning via roterande vvx och värme. Aggregatet placeras i 1201 teknikrum på plan 2. Samtliga utrymmen skall mekaniskt ventileras och anslutas till nytt till- och frånluftsaggregat med värmeåtervinning. Till- och frånluftflöden ska vara balanserade för respektive system. et utformas som ett omblandande behovsstyrt ventilationssystem typ VAV-system med spjäll, där tilluft tillförs via dysdon anpassade för montage i undertak och frånluft evakueras via kontrollventiler eller galler. I utrymmen som våtgrupper, städ, förråd etc skall luftflöden vara konstanta. Överhörning mellan olika utrymmen map sekretess eller olika verksamheter ska inte vara möjlig. Följande utrymmen ska förses med balanserat till- och frånluftflöde (överluft är inte tillåtet). Rum 1113 VIP/Möte, 1114 Press/Radio, 1110 Media/Möte, 1019 Kansli, 1020 Kansli samt 1021 Möte. Forcering av luftflöden via spjäll och temperaturgivare ska utföras i följande utrymmen: 1003-Entré, 1005-Kontor, 1017-Replokal, 1018-Replokal, 1019-Kansli, 1020-Kansli, 1021-Möte, 1110-Media/Möte, VIP/Möte. Forcering av luftflöden via spjäll och fuktgivare ska utföras i följande utrymmen: 1031-Dusch, 1033-Dusch, 1037-Dusch och 1039-Dusch. Nya till- och frånluftskanaler installeras i erforderlig mängd. Huvudkanalstråk förläggs dolt i uppvärmda utrymmen, med demonterbara undertak (1014 korridor), tillgängligheten för service och underhåll ska tillgodoses. Anslutning och inkoppling av utrustning mm som ingår i entreprenaden ska utföras så att ställda krav på säkerhet, funktioner etc uppnås. Spjäll och ljudfällor installeras så att rätt ljudnivå erhålls samt att hela anläggningen går att injustera. Ute- och avluftskanaler, komplett med genomföringar samt separat intagsgaller och avluftshuv installeras i fläktrummet. Erforderlig isolering av kanaler utförs för att undvika kondens, värme-, brand- och ljudöverföring dock lägst krav enligt kapitel Isolering av installationer.

15 15 (28) Undercentral ventileras med separat frånluftsystem bestående av fläkt, ute-/avluftsspjäll samt avluft- och uteluftsintag. Värmelaster skall beaktas vid beräkning av luftflöden. Soprum ventileras med separat frånluftsystem bestående av fläkt, ute-/avluftsspjäll samt avluft- och uteluftsintag. Det ska säkerställas att dålig lukt inte sprids till omgivningen. I Utrymme 1004-Reception/Kiosk ska det installeras en spisfläkt komplett med kanal och avluftshuv/galler. Spisfläkt levereras av BE.

16 16 (28) System TAFA3 För att ventilera 1008 Blackbox installeras ett till- och frånluftsaggregat med värmeåtervinning via roterande vvx och värme. Aggregatet placeras i 1201 teknikrum på plan 2. Blackboxen ska utöver normal ventilation, förses med luftburen värme. Ventilationssystemet utformas som ett omblandande behovsstyrt ventilationssystem typ VAV, där tilluften tillförs via halvrund textilkanal, placerad i lågdel, och frånluft evakueras centralt i högdel. Till- och frånluftflöden ska vara balanserade för respektive system. Nya till- och frånluftskanaler installeras i erforderlig mängd och placeras i 1201 tenikrum så att tillgängligheten för service och underhåll ska tillgodoses. Spjäll och ljudfällor installeras så att rätt ljudnivå erhålls samt att hela anläggningen går att injustera. Ute- och avluftskanaler, komplett med genomföringar samt separat intagsgaller och avluftshuv installeras i fläktrummet. Erforderlig isolering av kanaler utförs för att undvika kondens, värme-, brand- och ljudöverföring dock lägst krav enligt kapitel Isolering av installationer.

17 17 (28) APPARATER, KANALER, DON MM I LUFTBEHANDLINGSSYSTEM Luftbehandlingsaggregat Luftbehandlingsaggregat ska vara typ modulaggregat och arbeta med 100% uteluft. Aggregat som betjänar utrymmen där uppvärmning sker med luft ska förses med återluftsdel. Luftbehandlingsaggregat skall vara Eurovent certifierat, levereras i delat utförande, och bestå av bla följande utrustning som standard: Aggregathölje i normal standard. Ute- och frånluftsspjäll. Ute- och frånluftsfilter typ påsfilter. Återvinningdel typ roterande vvx. Till- och Frånluftsfläktar anpassade för luftflödesreglering via frekvensomriktare. Värmebatteri för vatten. Stativram med reglerbara ben, uppställda på vibrationsisolatorer. Inspektionsdelar mellan samtliga delar vilka ej är inspektionsbara, tex batterier. Intagsdel förses med tråg i rostfritt stål. Manometer typ U-rör samt termometrar. Vattenlås, med rör som dras till golvbrunn. Luftbehandlingsaggregat förses med följande tilläggsutrustning beroende på funktion: Återluftsdel. Aggregat anpassas för variabelt luftflöde Samtliga aggregatdelar skall vara inspektionsbara.

18 18 (28) Fläktar Fläktar ska vara monterade så att kanalsystemet lätt kan rensas samt vara anpassade för det system/media den ska transportera. Fläktar ska vara flexibelt anslutna till kanal, tex med dukstos eller med vibrationsdämpande fästklamrar samt förses med erforderligt beröringsskydd. Fläktar ska vara direktdrivna, förses med skylt som anger dimensionerande flöde och tryck samt övervakas via överordnat styr- och övervakningssystem. Takfläkt Takfläkt ska vara varvtalsreglerad och ha rektangulär isolerad takgenomföring med kabelgenomföring. Takfläkt monteras min 300 mm ovan yttertak och ska vara utförd i färg lika takbeklädnad. Spisfläkt Spisfläkt levereras av BE, ansluts av LE. Kanalfläktar Kanalfläkt ska vara varvtalsreglerad och utrustad med inbyggd överhettningsskydd (termokontakt). Kanalfläkt förses med rensluckor för rengöring och inspektion på respektive sida om fläkten.

19 19 (28) Värmeväxlare Värmeväxlare ska vara monterade så att de lätt kan inspekteras och rensas. Värmeväxlare ska uppfylla täthetsklass lika kanalsystem. Luftvärmare Luftvärmare ska utföras med lameller av aluminium, rör av koppar samt hölje i galvaniserad stålplåt. Luftvärmare dimensioneras för max lufthastighet 2,5 m/s över batteriytan samt en minsta lamelldelning på 2,5 mm. Luftfilter Luftfilter ska vara P-märkta enligt SP:s certifieringsregler. Filterklass ska gälla för monterat luftfilter och inkludera eventuella läckflöden. Lägsta accepterade filterklass enligt SS EN 779:2012. Tilluft, F7 Frånluft, M5 Spjäll, flödesmätdon etc Spjäll skall vara försett med tydlig och beständig markering av inställning samt vara i rensbart utförande med permanenta mätuttag. Spjäll och flödesdon skall numreras/märkas och förtecknas i spjällförteckningslista. Underlag förs in på relationsritningar. Mätanordningar enligt BBR installeras. Ställdon till spjäll ska vara av fabrikat Belimo eller likvärdig, samordnas med SE. Vridspjäll Regler- och avstängningsspjäll, typ vridspjäll med full öppningsgrad. Spjäll för reglering utförs i lägst täthetsklass 2. Spjäll för avstängning utförs i lägst täthetsklass 3. Spjäll monterade i isolerad kanal ska vara utförda med förlängs axel etc så att överisolering kan ske.

20 20 (28) Irisspjäll Cirkulärt injusteringsspjäll med full öppningsgrad installeras så att hela anläggningen går att injustera. Brand/Brandgasspjäll Spjäll skall uppfylla angivna egenskapskrav efter provning enligt SS-EN Spjäll installeras där kanaler bryter brandcellsgräns och så att brandskyddsdokumentationens funktioner innehålls. På kanal, intill spjäll med motor, skall det installeras renslucka för inspektion och rengöring. Brandautomatik (motionskörning) skall uppkopplas till samt styras av överordnat styr- och övervakningssystem. Variabel- och Konstantflödesdon Spjäll för variabla luftflöden (VAV) med fabriksmonterat ställdon. Luftflödesreglering via antingen närvaro, temperatur, luftkvalitet eller fukt. Spjäll för konstanta luftflöden (CAV), med fabriksmonterat ställdon. Luftflödesreglering via tryck- och flödesgivare. På kanal, intill spjäll med motor, skall det installeras renslucka för inspektion och rengöring.

21 21 (28) Ljuddämpare Ljuddämpare monteras i omfattning så att föreskriven ljudnivå uppfylls. Samtliga ljuddämpare anpassas med avseende på ytskikt, överisolering, rensbarhet etc, efter det kanalsystem de ska monteras i. Medryckning av fiber får ej vara möjlig. Cirkulär ljuddämpare Cirkulärt ljuddämpare utförs med min isolertjocklek 100 mm. Storlek Ø250 mm. Cirkulärt ljuddämpare med invändig baffel utförs med min isolertjocklek 100 mm. Storlek Ø315 mm Rektangulär ljuddämpare Rektangulär ljuddämpare förses med utdragbara bafflar alternativt renslucka för inspektion och rensning.

22 22 (28) Ventilationskanaler Material- och Varukrav Förslutning av kanaler ska utföras enligt nivå 2 (tabell RA QL/1) Utförandekrav Cirkulära kanalsystem skall utföras med prefabricerade kanaldetaljer som tex böjar, T-rör, reduktioner etc. Rektangulär böj skall utföras med innerradie 100 mm och rundad yttre svepsida. I kanalböj med utslagssida större än eller lika med 800 mm skall ledskena sättas in, utförande enligt figur QLB/1. Montering Kanaler förläggs så att hela systemet är rensbart. Kanaler med krav på brandklass skall monteras så att upphängningar och infästningar uppfyller angiven brandklass. Kanal skall fogas så att kraven enligt föreskriven täthetsklass uppfylls. Kanal skall förläggas på sådant avstånd från annan installation samt från vägg-, tak- och golvyta att fogningsoch isoleringsarbete kan utföras och så att underhåll och rengöring kan ske. Övergång eller anslutning mellan kanal av metall och kanal av annat material skall utföras med tätningsram. Gejdskarv inom tillträdesvägar och betjäningsområde skall förses med skyddshörn. Cirkulära kanaler Cirkulära ventilationskanaler dimensioneras för högsta friktionstryck på 1 Pa/m, dock max 5 m/s. Rektangulära kanaler Rektangulära ventilationskanaler dimensioneras för högsta hastighet enligt nedan: Huvudkanaler max 8 m/s. Fördelnings- och anslutningskanaler max 5 m/s.

23 23 (28) Samlings- och fördelningslådor Anslutnings/samlingslådor och kanaldetaljer med rektangulärt tvärsnitt skall vara utförda av varmförzinkad stålplåt och enligt SS-EN Anslutnings- och samlingslådor skall vara utförda i täthetsklass C. Luckor för rensning och inspektion Rensluckor monteras i kanaler så rensning av hela kanalsystemet kan utföras med roterande viska. I fläktrum/teknikrum skall rensluckor, storlek min 315mm, även placeras på Ute- Avluft- samt Till- och Frånluftskanaler i anslutning till ventilationsaggregat. Kanalgenomföringar mm LE ska på plats markera ut håltagningens läge och storlek. Håltagningars storlek ska samordnas med tätningsentreprenör innan håltagning sker så att tätning kan ske enligt typgodkända lösningar. Genomföringar i väggar och bjälklag med ljudisoleringskrav utförs så att stumkontakt med byggnad ej uppstår.

24 24 (28) Luftdon Placering av galler, huvar och don skall ske så att kortslutning av luftströmmar inte uppstår. Luftdons placering samordnas med belysning, undertak samt övriga installationer. Till- och frånluftsdon ska vara individuellt justerbara och vara demonterbara för rensning. Don skall vara av metall alternativt textilmaterial. Uteluftsdon Uteluftsdon typ ytterväggsgaller, i miljöklass C4, skall förses med smådjursnät och infästningsram samt målas i färg lika omgivande yta. Placering av uteluftsdon skall anpassas till väderstreck och till trafikbelastning. Max lufthastighet över fri area = 2,5 m/s Tilluftsdon Tilluftsdon, för infällt montage i undertak, ska vara typ dysdon av fabrikat Swegon eller likvärdig, med inställbar flödesbild, inkl anslutningslåda, samt detaljer för infästning. Tilluftsdon, av fabrikat ACP eller likvärdig, i textilmaterial för synligt montage ska vara utfört av svårantändligt material enligt SIS Tilluftsdon ska vara halvrunda och förses med detaljer för upphängning av kanal i hela sin längd. Spridningsbild samt färg på textil anpassas till verksamheten. Färgkod idrottshall: Ljusgrå. Färgkod Blackbox: Svart. Placering av tilluftsdon får inte bidra till försmutsning av tak/vägg eller till dragproblem. Överluftsdon Rektangulärt överluftsdon, komplett med detaljer för infästning. Överluftsdon dimensioneras för låga tryckfall. Ljudklass på vägg skall ej påverkas vid installation av överluftsdon.

25 25 (28) Frånluftsdon Frånluftsdon skall utföras som låsbar kontrollventil typ Klimatbyrån eller likvärdig. Vid större luftflöden får gallerdon användas. Avluftsdon Avluftsdon typ takhuv utförs i Aluzink (C4), komplett med isolerad takgenomföring, infästningsdetaljer, backspjäll mm. Avluftsdon målas i färg lika takbeklädnad, Placering av avluftsdon skall anpassas till vädersträck, omkringliggande bebyggelse och uteluftsintag. ISOLERING AV INSTALLATIONER Samtliga installationer inom teknikrum och schakt/inklädnader ska isoleras. Installationer isoleras minst med tjocklek så att temperaturfall mellan ventilationsaggregat och det sämst belägna tilluftsdonet inte är överstiger 1,5 C. Kanaler förlagda i ouppvärmt utrymme skall förutom brandisolering förses med värmeisolering till en tjocklek av minst 120 mm. Kondensisolering skall utföras där risk för kondensutfällning både invändigt och utvändigt på kanal föreligger. Brandisolering skall utföras där kanal genombryter brandcellsgräns samt för imkanaler så att den brandavskiljande förmågan inte försämras. Övrig isolering utförs med komfortmatta. Invändig isolering får ej förekomma. (Gäller ej om denna förses med ytskikt typ Cleantec). Ytbeklädnader på termisk isolering Synliga isolerade kanaler inomhus ytbekläds med aluminiumfolie Montering av ytbeklädnad ska utföras på ett sådant sätt att isolering ej försämras till sin funktion, tex genom hoptryckning.

26 26 (28) MÄRKNING, KONTROLL, DOKUMENTATION M M Samtliga installationer skall märkas och skyltas. Skyltlista översänds till beställaren för kontroll innan tillverkning får utföras. Alla i entreprenaden föreskrivna prestationer, funktioner och funktionssamband skall injusteras, provas och protokollföras. Följande provningar skall minst genomföras: Egenprovning avseende funktioner och funktionssamband. Samordnad funktionsprovning. Belastningsprov så som årstidsberoende provning. Ljudprovning. Täthetsprovning. Verkningsgrad för fläktar, återvinningssystem etc SFP-värde för fläktar/aggregat. Temperaturfall och effekter för batterier, vvx etc. Luftutbyteseffektivitet och lufthastigheter. Årstidsberoende provning Vid vinterprovning skall temperaturen 0 C under provningsperioden. Ljudprovning Ljudprov skall utföras i 30 % av lokalerna efter att injustering är utförd och innan samordnad provning genomförs. Mätning utförs på kvällstid alt. natt. Täthetsprovning Visuell kontroll av täthet skall utföras för hela installationen, kontrollen skall dokumenteras. Större system skall täthetsprovas enligt AMA till minst 10 % av dess sträckning.

27 27 (28) Samordnad funktionsprovning Samordnad funktionsprovning leds och protokollförs av Styr- och Övervakningsentreprenören (SE). Hela funktionskedjan skall avprovas i ett sammanhang och ske under sakkunnigs ledning. Beställaren skall beredas tillfälle att medverka vid all mätning, injustering och provning, detta ska meddelas beställaren skriftligen senast tre veckor innan arbetet påbörjas.

28 28 (28) Teknisk dokumentation Bygg- och relationsritningar All teknisk dokumentation skall vara upprättade på svenska med symboler, beteckningar, definitioner, ritningar och dyl. enligt svensk standard. Entreprenören upprättar bygghandlingar och relationshandlingar för luftbehandlingsanläggning samt styr- och övervakning som ska innehålla planritningar, sektioner, flödesschema (1st för respektive luftbehandlingssystem) och funktionsbeskrivning. Projektering skall utföras i 3D. Bygghandlingar överlämnas till beställaren för granskning senast 2 veckor före det att arbetet påbörjas. Relationshandlingar skall överlämnas till beställaren, både i pappers- och digitalt format, senast 2 veckor före slutbesiktning enligt anvisningar i administrativa föreskrifter. Drift- och Underhållsinstruktioner Entreprenören skall enligt skriften Instruktioner för drift och underhåll utgiven av Svensk Byggtjänst upprätta kompletta driftoch underhållsinstruktioner. Drift- och underhållsinstruktionen skall innehålla protokoll över utförda provningar samt instruktioner som omfattar samtliga i entreprenaden ingående apparater. Drift- och underhållsinstruktioner skall överlämnas till beställaren, både i pappers- och digitalt format, senast 2 veckor före slutbesiktning enligt anvisningar i administrativa föreskrifter. Entreprenören skall gå igenom drift- och underhållsinstruktioner på plats med brukare/hyresgäst, beställaren samt dennes driftpersonal. Beräknad tidsåtgång: 1 x 2 tim. Tillsyn och Skötsel Service skall utföras vid 10 tillfällen under 5 år (6 månaders intervall) från och med att garantitiden påbörjas. Servicebesök skall meddelas brukare/hyresgäst 14 dagar innan service får utföras. Vid servicebesöken skall protokoll upprättas. Protokollet skall innehålla alla komponenter i anläggningen som skall ha service. Helsingborg
