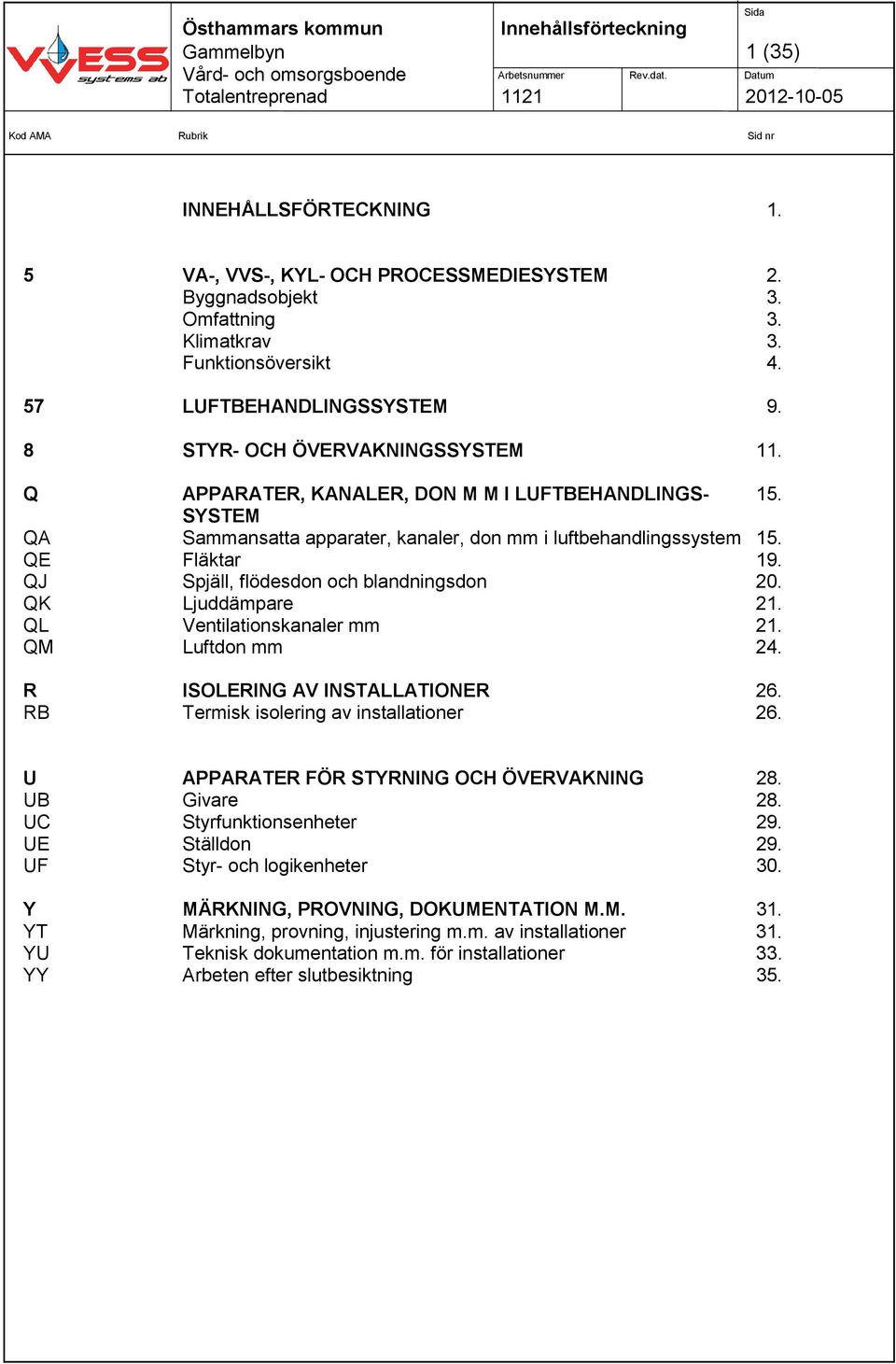

2 Innehållsförteckning Gammelbyn 1 (35) Kod AMA Rubrik Sid nr INNEHÅLLSFÖRTECKNING 1. 5 VA-, VVS-, KYL- OCH PROCESSMEDIESYSTEM 2. Byggnadsobjekt 3. Omfattning 3. Klimatkrav 3. Funktionsöversikt LUFTBEHANDLINGSSYSTEM 9. 8 STYR- OCH ÖVERVAKNINGSSYSTEM 11. Q APPARATER, KANALER, DON M M I LUFTBEHANDLINGS- 15. SYSTEM QA Sammansatta apparater, kanaler, don mm i luftbehandlingssystem 15. QE Fläktar 19. QJ Spjäll, flödesdon och blandningsdon 20. QK Ljuddämpare 21. QL Ventilationskanaler mm 21. QM Luftdon mm 24. R ISOLERING AV INSTALLATIONER 26. RB Termisk isolering av installationer 26. U APPARATER FÖR STYRNING OCH ÖVERVAKNING 28. UB Givare 28. UC Styrfunktionsenheter 29. UE Ställdon 29. UF Styr- och logikenheter 30. Y MÄRKNING, PROVNING, DOKUMENTATION M.M. 31. YT Märkning, provning, injustering m.m. av installationer 31. YU Teknisk dokumentation m.m. för installationer 33. YY Arbeten efter slutbesiktning 35.
3 Gammelbyn SYSTEM 2 (35) Denna handling utgör en rambeskrivning för totalentreprenad och avser luftbehandlings- och styrinstallationer. RAMBESKRIVNING LUFBEHANDLINGS- och STYR-/ÖVERVAKNINGSSYSTEM Rambeskrivningen är upprättad utan mängder med åberopande av koder enligt AMA 09. Projektering av anläggningen ingår i entreprenaden. Anläggningen utföres enligt följande: Boverkets byggregler BFS 2011:6 med senaste utgåvan och råden i denna. Material- och arbetsbeskrivningar i VVS AMA 09. Övriga myndighetskrav. Leverantörs anvisningar angående montering och utförande m m ska följas om inte annat anges i denna rambeskrivning. Adminstrativa föreskrifter (AF) upprättade av Östhammars kommun. Rumsfunktionsprogram RFP. Projektets brandskyddsbeskrivning. Tillgänglighet för service och tillsyn beaktas enligt Arbetsmiljölagen. Imkanal 2012 Denna beskrivning utvisar omfattning och i vissa fall fabrikat för att säkerställa given kvalité. Inom ramen för innehållen kvalité, kan fabriktat eller utförande ersättas med likvärdig. Byte av föreskrivet arbetsutförande eller vara får inte ske utan beställarens skriftliga godkännande. Entreprenören är helt ansvarig för anläggningens funktion och utförande och skall redovisa sitt förslag för godkännande av beställaren innan entreprenadarbeten påbörjas och handlingar får märkas BYGGHANDLING. Det åligger entreprenören att utföra handlingar för berörda myndigheter, beställare etc. samt att projektera och utföra installationen enligt deras krav och önskemål. Styr- och övervakningssystem ingår i entreprenaden och omfattar en komplett driftsatt och färdig anläggning.

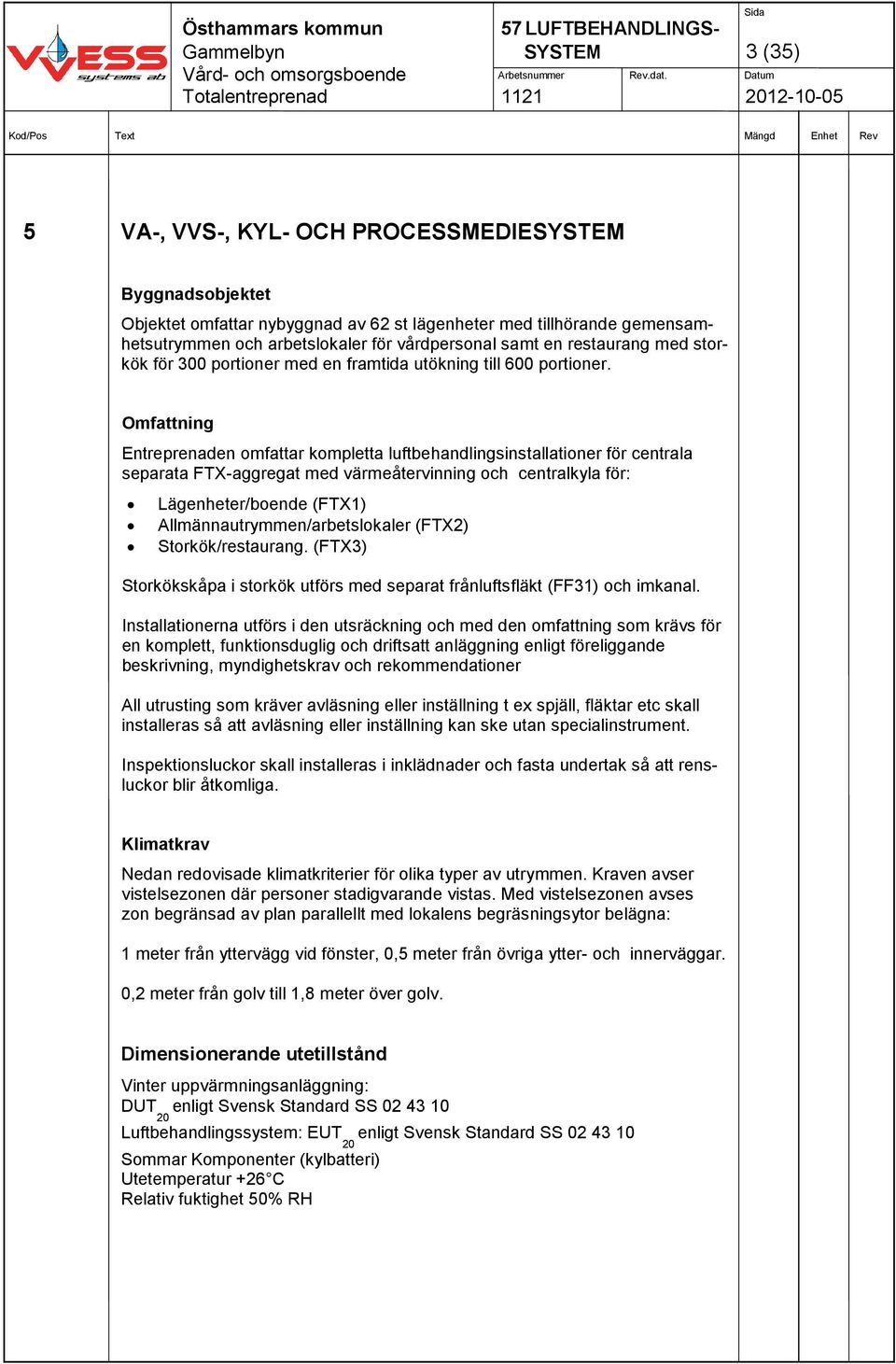

4 Gammelbyn SYSTEM 3 (35) 5 VA-, VVS-, KYL- OCH PROCESSMEDIESYSTEM Byggnadsobjektet Objektet omfattar nybyggnad av 62 st lägenheter med tillhörande gemensamhetsutrymmen och arbetslokaler för vårdpersonal samt en restaurang med storkök för 300 portioner med en framtida utökning till 600 portioner. Omfattning Entreprenaden omfattar kompletta luftbehandlingsinstallationer för centrala separata FTX-aggregat med värmeåtervinning och centralkyla för: Lägenheter/boende (FTX1) Allmännautrymmen/arbetslokaler (FTX2) Storkök/restaurang. (FTX3) Storkökskåpa i storkök utförs med separat frånluftsfläkt (FF31) och imkanal. Installationerna utförs i den utsräckning och med den omfattning som krävs för en komplett, funktionsduglig och driftsatt anläggning enligt föreliggande beskrivning, myndighetskrav och rekommendationer All utrusting som kräver avläsning eller inställning t ex spjäll, fläktar etc skall installeras så att avläsning eller inställning kan ske utan specialinstrument. Inspektionsluckor skall installeras i inklädnader och fasta undertak så att rensluckor blir åtkomliga. Klimatkrav Nedan redovisade klimatkriterier för olika typer av utrymmen. Kraven avser vistelsezonen där personer stadigvarande vistas. Med vistelsezonen avses zon begränsad av plan parallellt med lokalens begräsningsytor belägna: 1 meter från yttervägg vid fönster, 0,5 meter från övriga ytter- och innerväggar. 0,2 meter från golv till 1,8 meter över golv. Dimensionerande utetillstånd Vinter uppvärmningsanläggning: DUT 20 enligt Svensk Standard SS Luftbehandlingssystem: EUT 20 enligt Svensk Standard SS Sommar Komponenter (kylbatteri) Utetemperatur +26 C Relativ fuktighet 50% RH
5 Gammelbyn SYSTEM 4 (35) Internbelastningar för termiskt inomhusklimat Dimensionerande internbelastning för respektive rum bestäms av: I entreprenaden ingående utrustning/installation Personbelastning Beställarens inredning/utrustning Drifttider Utnyttjningsfaktor Dimensionerande personbelastning samt internvärme (W) för personer, belysning utrustning etc anges i rumsfunktionsprogram. Drifttider aggregat FTX1 (Bostäder/lägenheter) Kontinuerlig drift helfart. Drifttider aggregat FTX2 (Allmänna utrymmen/arbetslokaler) Behovsanpassat flöde, helfart dagtid under arbetstid, övrig tid halvfart. Drifttider aggregat FTX3 (Restaurang/Storkök) Behovsanpassat flöde, helfart dagtid under arbetstid, övrig tid halvfart. Internbelastning för hygieniskt inomhusklimat: Dimensionerande förutsättningar med avseende på koldioxidkrav bestäms av maximal personbelastning för respektive rum. Rumstemperaturer Dimensionerande vinterfall (vinterklädsel motsvarande 1,0 clo) Högsta värde Optimalvärde Lägsta värde +24 C +22 C +20 C Dimensionerande sommarfall (sommarklädsel motsvarande 0,6 clo) Högsta värde Optimalvärde Lägsta värde +28 C +24 C +22 C Klimattyper i rum Klimatzon Rumsnamn 1. Bostäder, Kontor, Sammanträdesrum, fika- matrum etc 2. Kommunikationsytor, gemensamhetsytor etc. 3. Förråd, Städ, WC, Teknikrum, Lager etc Klimattyp Vertikal temperaturdifferens. vinterfall, 0 C/m 1,2 1, sommarfall, 0 C/m 1,2 1,
6 Gammelbyn SYSTEM 5 (35) Strålningstemperaturasymmetri vinter-/sommarfall, t 0 K 4,0 4, Lufthastighet vinterfall, m/s 0,15 0,15 0, sommarfall, m/s 0,20 0,25 0, Koldioxidhalt högsta värde, ppm Dragindex vinter-/sommarfall, % Godtagna avvikelser från angivna klimatkrav Godtagna avvikelser inkluderar det sammanlagda mätfelet. Värde på avvikelser avser vid eller omräknade till det dimensionerande fallet. Klimatkrav avvikelse Lufttemperatur, C ±0,5 Strålningstemperaturasymmetri, C 0 Lufthastighet, m/s ±0,05 (medelvärde över 3 min) Krav på mätutförande Se även kapitlet om samordnad provning. Mätning av ställda klimatkrav utförs inom lokalens vistelsezon och företrädesvis inom de delar av vistelsezonen där människor förväntas vara mest. Mätningar utförs på flera ställen inom vistelsezonen för att ge en samling mätvärden som är representativa för den aktuella lokaltypen med hänsyn till dess förväntade användning. Temperaturkrav Vinterfallet skall mätas vid utetemperatur lägre än -5 C och med lokaler som varit obelastade minst 1 dygn. Sommarfallet skall mätas under följande förutsättningar: Under perioden 15 juni-15 augusti Efter 3 dagar med en dygnsmedeltemperatur av minst +15 C Vid utetemperatur minst +20 C och molnfri himmel med lokaler som varit belastade minst 120 min Lufthastighetskrav Lufthastighet och dragindex skall mätas vid dimensionerande inblåsningstemperaturer (sommar/vinter) samt vid kalla ytor med kallras (vägg, fönster) vid utetemperatur lägre än -5 C. Provning av lufthastighetskrav utförs med obelastade lokaler. Lufthastighet och dragindex skall mätas över en period av 3 min. Tidpunkten mellan varje mätvärde skall vara 0,5 s. Samtliga mätvärden (360 st) skall bilda medelvärde för lufthastighetskravet.
7 Gammelbyn SYSTEM 6 (35) Dragindex (ISO 7730) definieras som: DR= Hur många procent av en grupp människor som besväras av luftrörelserna i rummet. DR=(34-t l ). (v-0,005) 0,62. (0,37. v. Φ+3,14) t l = lokala lufttemperaturen, C v = lokala medelhastigheten, m/s Φ = standardavvikelsen medelhastigheten Hygienkrav Koldioxidhalten skall mätas med belastade lokaler. Övrigt Lufttemperatur och lufthastighet mäts för: Sittande aktivitet: i plan 0,1; 0,6 och 1,1 över golv Stående aktivitet: i plan 0,1; 0,6 och 1,7 över golv Operativ temperatur och strålningstemperaturasymmetri mäts för: Sittande aktivitet: i plan 0,6 över golv Stående aktivitet: i plan 1,1 över golv Ljudnivå/Installationsbuller Ljudtrycksnivåer från installationer enligt kapitel M1:1-5 Minimikrav på luftväxling - tolkat av Håkan Enberg utgåva 9 (2012) Miljöbetingelser Apparater, aggregat, komponenter behandlas enligt tabell Q1 i VVSAMA enligt angiven miljöklass: Inomhus Klass C2 Utomhus Klass C3 Ledningssystem/förläggningsanvisningar Kanalsystem förläggs primärt på kallvindar med fördelning till underliggande lokaler via vertikala schakt. Sekundärt förläggs kanalsystem på respektive plan ovan undertak. Drift och underhåll Samtliga enheter som fordrar skötsel eller tillsyn skall vara lätt åtkomliga och ha goda serviceutrymmen Komponenter som måste vara lätt åkommliga för anläggningens drift och skötsel skall placeras i neutrala utrymmen, tex. demonterbara korridorundertak med god åtkomlighet. Överskådlighet och enkelhet eftersträvas vid systemuppbyggnad så att driftövervakningen underlättas. Ventilationssystemet skall kunna rensas och inspekteras i sin helhet. Inbyggda, ingjutna installationer skall undvikas.
8 Gammelbyn SYSTEM 7 (35) Ekonomi VVS installationerna projekteras i första hand med tanke på lägsta årskostnad (kapital + drift + underhållskostnad) och i andra hand med tanke på lägsta anskaffningskostnad. Eldata Systemspänning 400/230V, 50 Hz Manöverspäning 230/24V, 50 Hz Manöver för ställdon 24 V Elinstallationer utföres enligt 5-ledarsystem, samtliga anslutna objekt skall vara utförda för detta system. Alla apparater avsedda för 230 V skall vara försedda med separat jordskruv. Efter externt strömavbrott skall anslutna objekt återstarta automatiskt med differentierade starttider. Internt inom apparatskåp skall start sektioneras med hänsyn tagen till matande lednings huvudsäkring. Elmotorer över 4 kw startas enligt elleverantörens föreskrifter. System Ventilation U1 T1 Ö1 F1 A1 Uteluft system FTX1 Tilluft system FTX1 Överluft system FTX1 Frånluft system FTX1 Avluft system FTX1 U2 T2 Ö2 F2 A2 Uteluft system FTX2 Tilluft system FTX2 Överluft system FTX2 Frånluft system FTX2 Avluft system FTX2 U3 T3 Ö3 F3 A3 Uteluft system FTX3 Tilluft system FTX3 Överluft system FTX3 Frånluft system FTX3 Avluft system FTX3 Värmebärare VS1 Sekundärvärme (oshuntat) Vatten +60-?? C VS2 Sekundärvärme (shuntat) Radiatorer C VS3 Sekundärvärme (shuntat) Golvärme C VS4 Sekundärvärme (shuntat) Luftbehandling C Tryckklass PN10 FV1 Fjärrvärme (Närvärme) Vatten 100-?? C Tryckklass PN16
9 Gammelbyn SYSTEM 8 (35) Tappvatten KV1 Kallvatten Vatten 5 C Tryckklass PN10 VV1 Varmvatten Vatten 55 C Tryckklass PN10 VVC1 Varmvattencirkulation Vatten Min. 50 C Tryckklass PN10 Spillvatten S1 Spillvatten Tryckklass PN6 S2 Spillvatten fettförande Tryckklass PN6 Dagvatten D1 Dagvatten Tryckklass PN6 Övrigt Alla aggregat skall vibrationsisoleras. Alla fläktar, motorer och roterande element skall vara väl balanserade. Aggregat skall placeras på platsbyggt stativ. Stativ och ev. smidesarbeten skall ingå i entreprenaden. Stum kontakt mellan vibrationsisolerad enhet och byggnadskonstruktion får ej förekomma. Högsta vibrationsnivå i byggnader (mm/s) Vibrationsnivå I lokaler Känseltröskel 0,05 mm/s 0,3 mm/s Högsta vibrationsnivå i byggnader (m/s2) Vibrationer Horisontellt (1-2 Hz) Vertikalt (4-8 Hz) Gräns för nedsatt 0,01 m/s 20,01 m/s2 komfort (känslighetströskel)

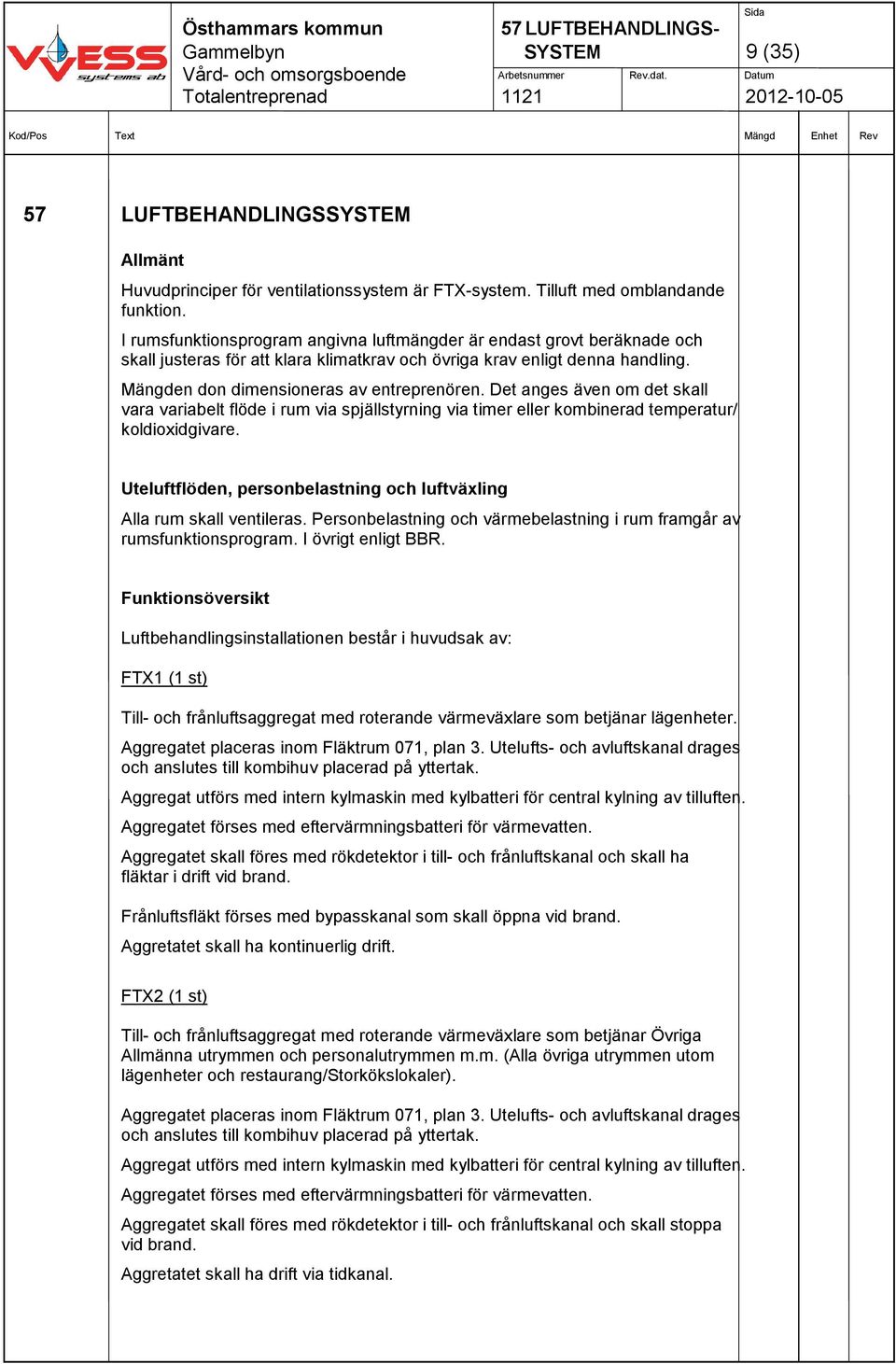

10 Gammelbyn SYSTEM 9 (35) 57 LUFTBEHANDLINGSSYSTEM Allmänt Huvudprinciper för ventilationssystem är FTX-system. Tilluft med omblandande funktion. I rumsfunktionsprogram angivna luftmängder är endast grovt beräknade och skall justeras för att klara klimatkrav och övriga krav enligt denna handling. en don dimensioneras av entreprenören. Det anges även om det skall vara variabelt flöde i rum via spjällstyrning via timer eller kombinerad temperatur/ koldioxidgivare. Uteluftflöden, personbelastning och luftväxling Alla rum skall ventileras. Personbelastning och värmebelastning i rum framgår av rumsfunktionsprogram. I övrigt enligt BBR. Funktionsöversikt Luftbehandlingsinstallationen består i huvudsak av: FTX1 (1 st) Till- och frånluftsaggregat med roterande värmeväxlare som betjänar lägenheter. Aggregatet placeras inom Fläktrum 071, plan 3. Utelufts- och avluftskanal drages och anslutes till kombihuv placerad på yttertak. Aggregat utförs med intern kylmaskin med kylbatteri för central kylning av tilluften. Aggregatet förses med eftervärmningsbatteri för värmevatten. Aggregatet skall föres med rökdetektor i till- och frånluftskanal och skall ha fläktar i drift vid brand. Frånluftsfläkt förses med bypasskanal som skall öppna vid brand. Aggretatet skall ha kontinuerlig drift. FTX2 (1 st) Till- och frånluftsaggregat med roterande värmeväxlare som betjänar Övriga Allmänna utrymmen och personalutrymmen m.m. (Alla övriga utrymmen utom lägenheter och restaurang/storkökslokaler). Aggregatet placeras inom Fläktrum 071, plan 3. Utelufts- och avluftskanal drages och anslutes till kombihuv placerad på yttertak. Aggregat utförs med intern kylmaskin med kylbatteri för central kylning av tilluften. Aggregatet förses med eftervärmningsbatteri för värmevatten. Aggregatet skall föres med rökdetektor i till- och frånluftskanal och skall stoppa vid brand. Aggretatet skall ha drift via tidkanal.
11 Gammelbyn SYSTEM 10 (35) FTX3 (1 st) Till- och frånluftsaggregat med korsströms plattvärmeväxlare som betjänar restaurang/storkökslokaler. Aggregatet placeras inom Fläktrum 072, plan 2. Utelufts- och avluftskanal drages och anslutes till kombihuv placerad på yttertak. Aggregat utförs med intern kylmaskin med kylbatteri för central kylning av tilluften. Aggregatet förses med eftervärmningsbatteri för värmevatten. Aggregatet skall föres med rökdetektor i till- och frånluftskanal och skall stoppa vid brand. Aggretatet skall ha drift via tidkanal. FF1x Frånluftsfläktar som betjänar torktumlare och torkskåp. Fläkt skall vara utförd för tvåhastighetsdrift och skall styras att starta till lågfart via tillslag från antingen torktumlare eller torkskåp. Om både torkskåp och torktumlare är i drift skall fläkten styras till helfart. FF21 Frånluftsfläkt som betjänar källsortering kylt soprum. Fläkten skall ha kontinuerlig drift. FF31 Frånluftsfläkt, takfläkt för kökskåpa storkök. Fläkt startas via timer i produktionskök med inställbar drifttid. Fläkt i drift skall via forceringsspjäll i tilluftskanal ge ersättningsluft via aggregat FTX3.
12 Gammelbyn SYSTEM 11 (35) 8 STYR- OCH ÖVERVAKNINGSSYSTEM Installationerna skall utföras med den omfattning som krävs för en fullt komplett driftfärdig och funktionsduglig anläggning (inkl projektering) enligt denna rambeskrivning samt enligt övriga handlingar enligt AF-del/Anbudsförfrågan. Entreprenören ansvarar till alla delar för funktioner och utförande till kompletta färdiga installationer. Hela installationen ska redovisas i ändamålsenliga drift- och skötselinstruktioner. För entreprenaden skall utöver krav från myndigheter och certifierande organ (absoluta krav) följande bestämmelser gälla: Starkströmsföreskrifterna, ELSÄK-FS SS utgåva 2. Installationsbestämmelser för lågspänningsanläggningar SS (IBL 2000). Maskinsäkerhet maskiners elutrustning SS-EN Svensk standard SS Symboler och beteckningar för VVS-installationer och styranläggningar. Kopplingsutrustningar SS-EN EMC apparaters emissioner och immunitet enligt lågspännings- och maskindirektivet beträffande CE-märkning av utrustning ingående i entreprenaden. IEC 529 avseende anpassning av kapslingsklass för utrustning och komponent till i vilken miljö de placeras. Produkter behandlade med bromerande flamskyddsmedel skall dokumenteras. Samtliga komponenter och installationer skall vara utförda med halogenfria material. I leverans ingående utrustningar ska med hänsyn till omgivande miljö och placering och samverkan med övriga anläggningar etc. vara ändamålsenliga och så utförda att avsedd funktion erhålls. I rambeskrivning för elinstallation redovisas: Huvudmatning till apparatskåp Elkanalisation utanför fläktrum och undercentral. Omfattning av tidstyrningar och larmer för elinstallationer.
13 Gammelbyn SYSTEM 12 (35) Systembeskrivning/Omfattning Entreprenaden omfattar leverans, montage och injustering av styr- och övervakningsutrustning, till fullt funktions- och driftfärdig anläggning. I entreprenaden ingår även att övervaka och ansvara för att i entreprenaden ingående ledningar, styr- och övervakningsdon samt elapparater har rätt funktion och blir rätt inkopplade i samråd med övriga installationer. Processutrustning (DUC,PLC,I/O etc.) för ingående system placeras i apparatskåp i undercentral. Processutrustning skall vara autonom och självständigt upprätthålla driften. System skall återstarta automatiskt efter spänningsbortfall. Operatörsgränssnitt utgörs av lokala operatörsterminaler som placeras i varje apparatskåp med processorutrustning samt webgränssnitt som är nåbart via dator med vanlig webläsare. Funktioner Lokalt operatörsgränssnitt (OP) samt webgränssnitt skall minst ha följande funktioner, (se även funktioner beskrivna under respektive luftbehandlingsaggegat kap. QAB): - Inloggning med olika användarnivåer. - Menyhantering med dynamiska länkar. - Dynamiska flödesbilder med visning av aktuella värden och statusar. - Undermenyer för styrning/ändring av manöver, inställningsvärden och parametrar. - Larmhantering med olika prioritetsnivåer. - Trendfunktioner (realtid och historisk) - Samtliga larmgränser, börvärden och parametrar ska presenteras och vara ändringsbara från OP. - Utetemperaturgivare skall styra start och stopp av cirkulationspumpen. - Stoppade pumpar skall motionsköras under inställd tid i DUC. - Fläktar skall vara varvtalsstyrd via frekvensomriktare. - Tryckgivare skall via DUC/PLC styra varvtalet för frekvensomriktare så att konstant tryck erhålls i kanal. - Frysskyddsfunktion för värmebatterier. - Brandfunktioner. - Verkningsgradsmätning. - Konstant frånluftstemperaturreglering med utetemperaturkompenserat börvärde - Driftfelslarmer. - Avvikelselarmer regleringar. - Temperaturmätning frånluftstemperatur.
14 Gammelbyn SYSTEM 13 (35) - Mätning av elförbrukning. - Tidstyrning. Brandgasspjäll - Brandgasspjäll och rökdetektorer inkopplas till DUC/PLC. - Motionering via tidschema. - Fellarm spjälläge. Mätningar: Samtliga apparatskåp förses med elmätare för energiförbrukning. Mätare skall kommunicera via M-bus eller Modbus RTU och kopplas mot styrsystemet. Pulsmätning får ej förekomma. Värden skall loggas och lagras lokalt. Elenergi skall lagras enligt följande: - Energimängd, kwh (med en decimal) - Mätarställning APPARATER, UTRUSTNING, KABLAR MM Centralutrustningar Den elektriska installationen utföres som ett TN-S system. Apparatskåp placeras i respektive fläktrum för VVS-installationer. Kanalisationssystem Inom teknikrum för VVS utföres erforderlig kanalisation för styranläggningen. Utanför dessa rum nyttjas kanalisation ingående i Ramhandling El. Installationsrör skall vara halogenfria. Ledningssystem Samtliga kablar i entreprenaden skall uppfylla de krav respektive utrustnings-/ komponents leverantör anger i sina anvisningar. Rekommendationer i anvisningar gäller som skall krav. Där anvisning saknas skall skärmade kablar användas. Kablar och dosor skall vara halogenfria.
15 Gammelbyn SYSTEM 14 (35) APPARATER OCH UTRUSTNING I TELE- OCH DATAKOMMUNIKATIONS- SYSTEM Kommunikation mellan ingående styrutrustning skall ske via datanätverk (LAN) över protokollet TCP/IP eller UDP/IP. Krav på aktiv utrustning, kablage och uttag mm utförs enligt nätoperatörens standard. APPARATER FÖR STYRNING OCH ÖVERVAKNING Yttre komponenter skall ha standardiserade signaler typ 24V, 0-10V, Pt100, Pt1000, Ni1000. Komponenter av samma typ skall väljas av enhetligt fabrikat. Samtliga enheter som erfordrar skötsel eller tillsyn skall vara lätt åtkomliga och ha goda serviceutrymmen. Processorenheter skall vara autonoma och ej beroende av andra system eller programvaror. Apparatskåp Apparatskåp skall ha grafisk operatörsterminal i färg placerad i dörrfront. Larm från processenhet skall indikeras på apparatskåpsfront. Service-/systemomkopplare skall finnas på apparatskåpsfront för manöver av hela system/aggregat. Omkopplare kan alternativt utföras som virtuella objekt i den grafiska operatörsterminalen. Apparatskåp skall lägst uppfylla kapslingsklass IP54. Apparatskåp skall förses med 2- vägs jordat uttag och invändig belysning som tänds av gränsläge vid öppen apparatskåpsdörr. Uttag och belysning matas av separat grupp skyddad av självtestande jordfelsbrytare.
16 Gammelbyn SYSTEM 15 (35) Q APPARATER, KANALER, DON M M I LUFTBEHANDLINGS- SYSTEM QA SAMMANSATTA APPARATER, KANALER, DON M M I LUFTBEHANDLINGSSYSTEM QAB LUFTBEHANDLINGSAGGREGAT Täthetskrav Luftbehandlingsaggregat skall utföras i täthetsklass A. Uppställning av till- och frånluftsaggregat Luftbehandlingsaggregat placeras på stativ med fötter som medger att golv under aggregat kan rengöras. Aggregaten skall uppställas och avvibreras på erforderligt sätt. Stativen skall anpassas till rådande uppställningsförhållanden. Erforderliga tomdelar skall minst vara 300 mm långa och förses med inspektionsdörr. Fläktar dimensioneras med minst 20 % reservkapacitet utöver dimensionerande flöden. Samtliga filter skall utföras i klass F7, långa och förses med manometer av U-rörstyp fabrikat Kytölä typ DPA med skylt med angivet tryckfall för rent filter och när filter skall bytas. I direkt anslutning till aggregat alternativt i aggregat som aggregatdel placeras rensningsbara ljuddämpare på såväl tryck som sugsida Sektionsbyggt luftbehandlingsaggregat FTX för inomhusplacering med till- och frånluft och värmeväxling och inbyggt kylaggregat för central komfortkyla. Beteckning: Fabrikat: FTX1 Kryotherm GXL, Swegon GOLD, WELAND eller därmed likvärdigt komplett med inbyggd kylmaskin med kylbatteri samt värmebatteri för värmevatten. Specifik fläkteffekt, SFP max 2,0 kw/m 3 /s (rena filter) Verkningsgrad, VVX högre än 80% för rot vvx vid frånluftstemperatur 20 C Fläktar Uteluftsspjäll By-pass Styrutrustning: Direktdrivna axialfläktar, tryckstyrning via frekvensomformare, Ute- och avluftskanal förses med jalusispjäll med motgående spjällblad, täthetsklass 3 med motoriserat spjäll med fjäderåtergång. Frånluftsfläkt förses med bypasskanal förbi föreliggande aggregatdelar samt tryckavlastningsspäll för bypassreglering vid brand. Datoriserat helintegrerat styrsystem
17 Gammelbyn SYSTEM 16 (35) Styrning Kopplingsur 0-låg-hög Sekventiell uppstart Spjäll med motor ute- och avluftskanal, fjäderretur Konstant luftflödesreglering tilluft Forceringsfunktion tilluft Konstant luftflödesreglering frånluft Forceringsfunktion frånluft Densitetskorrigerat luftflöde Frånluftstemperaturrelaterad tilluftstemperaturreglering (FRT-reglering) Kylmaskin, kylbatteri vatten Värmebatteri, vatten Cirkulationspump behovsstyrd med motionering Frysvakt Elanslutning: Inspektionsluckor: Funktioner Sommarnattkyla Kylåtervinning roterande värmeväxlare Renblåsningsfunktion Nollpunktskalibrering Larmövervakning Filterövervakning Rotationsvakt roterande värmeväxlare Temperaturövervakning Serviceperiod Loggningsfunktion Kommunikation uppkopplad för övervakning via webbsida inbyggd i styrsystem. 3-fas, 5-ledare, 400 V, 50 Hz Funktionsdelar som kräver regelbundet underhåll skall vara försedda med inspektionsdörrar. Inspektionsdörrar skall vara försedda med låsbara stängningsanordningar och gångjärn. Vidare skall aggregatet levereras med följande tillbehör: Kontrollenhet för styrning av brandfunktioner rökdetektorer, brandspjäll med själlmotionering etc. Kanaltermometrar 4 st Rökdetektorer, icke joniserande Monteringsbeslag till röddetektor Ventilsats värmebatteri komplett med ventilsställdon Cirkulationspump värmebatteri. Shuntenheten överlämnas till rörentreprenören för inkoppling till rörsystemet.
18 Gammelbyn SYSTEM 17 (35) Sektionsbyggt luftbehandlingsaggregat FTX för inomhusplacering med till- och frånluft och värmeväxling och inbyggt kylaggregat för central komfortkyla. Beteckning: Fabrikat: FTX2 Kryotherm GXL, Swegon GOLD, WELAND eller därmed likvärdigt komplett med inbyggd kylmaskin med kylbatteri samt värmebatteri för värmevatten. Specifik fläkteffekt, SFP max 2,0 kw/m 3 /s (rena filter) Verkningsgrad, VVX högre än 80% för rot vvx vid frånluftstemperatur 20 C Fläktar Direktdrivna axialfläktar, tryckstyrning via frekvensomformare, Uteluftsspjäll Ute- och avluftskanal förses med jalusispjäll med motgående spjällblad, täthetsklass 3 med motoriserat spjäll med fjäderåtergång. Styrutrustning: Datoriserat helintegrerat styrsystem Styrning Kopplingsur 0-låg-hög Sekventiell uppstart Spjäll med motor ute- och avluftskanal, fjäderretur Konstant luftflödesreglering tilluft Forceringsfunktion tilluft Konstant luftflödesreglering frånluft Forceringsfunktion frånluft Densitetskorrigerat luftflöde Frånluftstemperaturrelaterad tilluftstemperaturreglering (FRT-reglering) Kylmaskin, kylbatteri vatten Värmebatteri, vatten Cirkulationspump behovsstyrd med motionering Frysvakt Elanslutning: Inspektionsluckor: Funktioner Sommarnattkyla Kylåtervinning roterande värmeväxlare Renblåsningsfunktion Nollpunktskalibrering Larmövervakning Filterövervakning Rotationsvakt roterande värmeväxlare Temperaturövervakning Serviceperiod Loggningsfunktion Kommunikation uppkopplad för övervakning via webbsida inbyggd i styrsystem. 3-fas, 5-ledare, 400 V, 50 Hz Funktionsdelar som kräver regelbundet underhåll skall vara försedda med inspektionsdörrar. Inspektionsdörrar skall vara försedda med låsbara stängningsanordningar och gångjärn.
19 Gammelbyn SYSTEM 18 (35) Vidare skall aggregatet levereras med följande tillbehör: Kontrollenhet för styrning av brandfunktioner rökdetektorer, brandspjäll med själlmotionering etc. Kanaltermometrar 4 st Rökdetektorer, icke joniserande Monteringsbeslag till röddetektor Tryckknapp för förlängd drift av aggregat utanför ordinarie drifttid Ventilsats värmebatteri komplett med ventilsställdon Cirkulationspump värmebatteri. Shuntenheten överlämnas till rörentreprenören för inkoppling till rörsystemet. Sektionsbyggt luftbehandlingsaggregat FTX för inomhusplacering med till- och frånluft och värmeväxling och inbyggt kylaggregat för central komfortkyla. Beteckning: Fabrikat: FTX3 Kryotherm GXL, Swegon GOLD, WELAND eller därmed likvärdigt komplett med inbyggd kylmaskin med kylbatteri samt värmebatteri för värmevatten. Specifik fläkteffekt, SFP max 2,0 kw/m 3 /s (rena filter) Verkningsgrad, VVX högre än 80% för korsströms plattvärmevvx vid frånluftstemperatur 20 C Fläktar Direktdrivna axialfläktar, tryckstyrning via frekvensomformare. Uteluftsspjäll Ute- och avluftskanal förses med jalusispjäll med motgående spjällblad, täthetsklass 3 med motoriserat spjäll med fjäderåtergång. Styrutrustning: Datoriserat helintegrerat styrsystem Styrning Kopplingsur 0-låg-hög Sekventiell uppstart Spjäll med motor ute- och avluftskanal, fjäderretur Konstant luftflödesreglering tilluft Forceringsfunktion tilluft Konstant luftflödesreglering frånluft Forceringsfunktion frånluft Densitetskorrigerat luftflöde Frånluftstemperaturrelaterad tilluftstemperaturreglering (FRT-reglering) Kylmaskin, kylbatteri vatten Värmebatteri, vatten Cirkulationspump behovsstyrd med motionering Frysvakt
20 Gammelbyn SYSTEM 19 (35) Funktioner Larmövervakning Filterövervakning Avfrostningsfunktion/by-passreglering VVX Temperaturövervakning Serviceperiod Loggningsfunktion Kommunikation uppkopplad för övervakning via webbsida inbyggd i styrsystem. Elanslutning: 3-fas, 5-ledare, 400 V, 50 Hz Inspektionsluckor: Funktionsdelar som kräver regelbundet underhåll skall vara försedda med inspektionsdörrar. Inspektionsdörrar skall vara försedda med låsbara stängningsanordningar och gångjärn. Vidare skall aggregatet levereras med följande tillbehör: Kontrollenhet för styrning av brandfunktioner rökdetektorer, brandspjäll med själlmotionering etc. Kanaltermometrar 4 st Rökdetektorer, icke joniserande Monteringsbeslag till röddetektor Tryckknapp för förlängd drift av aggregat utanför ordinarie drifttid Ventilsats värmebatteri komplett med ventilsställdon Cirkulationspump värmebatteri. Shuntenheten överlämnas till rörentreprenören för inkoppling till rörsystemet. All styr- och intern ledningsdragning för styrfunktioner ingår i entreprenaden. Elanslutning (kraftmatning) till aggregaten utförs av EE. QE QEA FLÄKTAR FLÄKTAR AV SAMMANSATT KONSTRUKTION Fläktar skall vara direktdrivna och steglöst varvtalsreglerade. Elmotorer skall uppfylla kraven enligt standarder förtecknade i SS Motorns kapslingsklass skall anpassas efter motorns placering enligt SS-EN Motors dataskylt skall vara lätt synbar från inspektionssida, i annat fall kompletteras motorn med extra skylt. Motorer skall klara prov av motorskydds fasbrottsutlösning. Differensen mellan de olika faserna får maximalt uppgå till 5% om inte fabrikanten kan påvisa att högre värden kan godtas.
21 Gammelbyn SYSTEM 20 (35) QEA.1 Takfläktar FF31 Takfläkt för storkökskåpa fällbar för rensning. Komplett med backspjäll och takgenomföring utförd i brandteknisk klass EI60. Motor med inbyggt motorskydd. Fläkt och takgenomföring skall levereras i lackerat utförande i kulör enligt anvisning från arkitekt. Data: Luftflöde Enligt beräkning utifrån köksuppställning (preliminärt beräknat min. flöde 1400 l/s) QEA.2 Spisfläktar KF1 Spisfläkt för separat evakuering av matos typ Franke F-215 eller därmed likvärdig i vitt utförande och 600 mm bredd. Imkanal dras i separat kanal till takhuv på yttertak alternativt till ytterväggsgaller i fasad. Osuppfångningsförmåga enligt BBR och SS QEA.3 Kanalfläktar FF11, FF12 Kanalfläktar för torktumlare och torkskåp i tvättstugor. Frånluftfläktarna skall ha intermitten drift i två steg via signal från betjänad utrusning. Luftflöde enligt tvättutrustningsleverantörens anvisningar FF21 Kanalfläkt för källsortering/kylt soprum. Luftflöde enligt BBR-krav QJ QJB SPJÄLL, FLÖDESDON OCH BLANDNINGSDON LUFTSPJÄLL Utförandeföreskrifter Spjäll monterade i brandklassad ventilationskanal skall överisoleras i motsvarande kanalens brandklass. Styrdon till spjäll i isolerad kanal skall monteras utan att det blir avbrott i isoleringen. För korrekt injustering och möjlighet till luftflödesmätning skall spjäll monteras enligt tillverkarens anvisningar. Normalt med en rakssträcka direkt före donet i luftströmmens riktning utan störningar på minst 4 ggr aktuell kanaldimension. Cirkulära spjäll för injustering och mätning typ Iris.
22 Gammelbyn SYSTEM 21 (35) Forceringsspjäll med ställdon 24V/230V för timerstyrd forcering via tryckknapp alternativt med kombinerad temperatur-/co2-givare enligt RFP. Inkoppling till fungerande funktion ingår i entreprenaden. Brandspjäll komplett med ställdon utförs i brandteknisk klass enligt A-ritningar och brandskyddsbeskrivning och monteras enligt fabrikantens anvisningar. System FTX1 för lägenheter utförs med självverkande backströmningsskydd på frånluftssystemet från lägenheter i kombination med fläktar i drift. Kallras i imkanaler för köksfläktar skall förhindras, backspjäll installeras vid behov. Spjäll skall primärt placeras i neutrala utrymmen såsom korridorer, fläktrum eller dylikt. Vid samtliga spjäll, dock ej injusteringsspjäll, ska inspektionslucka anordnas i kanalen för inspektionsmöjlighet och service. Mätdon och reglerdon skall i princip monteras så att störningar i största möjliga utsträckning undvikes. Donen skall alltså ej monteras i direkt anslutning till T- stycken och böjar. QK LJUDDÄMPARE Ljuddämpare installeras i erfoderlig mängd för att innehålla ljudkrav. Ljuddämpare för kanalmontage skall vara rensbara och ha invändigt ytskikt som förhindrar fibermedryckning. QL QLB VENTILATIONSKANALER M M VENTILATIONSKANALER AV METALL Kanalsystem skall utföras med runda kanaler i varmförzinkad stålplåt med täthetsklass C alt rektangulära täthetsklass B. Vid dimensionering av kanalsystem gäller: Komponent Hastighet Tryckfall m/s max Pa max Luftintag 2.0 1) VVX 170 Luftvärmare 50 Luftkylare 2,5 70 Återvinningsbatterier 2,5 70 Ljuddämpare 40 Huvudkanal 5 Delkanal <5 1 Pa/m Anslutningskanal <3
23 Gammelbyn SYSTEM 22 (35) För framtida lokalförändringar samt för blandning av VAV-system och CAV system skall huvudkanalerna dimensioneras för låga tryckfall. 1) Baserad på total frontarea. Kanaler skall isoleras mot värme, kondens och brand enl. BBR Utelufts- och avluftskanaler skall isoleras utvändigt mot kondens. Uteluftskanaler skall förses med dräneringskopp och vattenlås. Vätsketäta kanaler skall vara utförda med dränering i lågpunkt komplett med kulventil DN50 och propp. Cirkulära och rektangulära kanaler skall vara typgodkända i komplett utförande med erforderliga upphängningsanordningar med beaktande av hållfasthet vid brand samt anslutningar till apparater och luftdon. QLB.1 Metallkanaler med cirkulärt tvärsnitt QLB.11 Spiralfalsade metallkanaler Cirkulära kanaler utföres av spiralfalsad förzinkad stålplåt s.k. spirorör komplett med erforderliga formstycken. Fogmetod ringformiga packningar av åldringsbeständigt gummi samt tät popnit. QLB.12 Svetsade metallkanaler med cirkulärt tvärsnitt Imkanaler från storkök skall besiktas av sotningsväsendet och sakkunnighetsbevis skall upprättas. Imkanal 2012 gäller för klass 1A. Imkanal utförs av rostfri stålplåt AISI304 med en godstjocklek av min 1,0 mm. Kanaler skall vara utförda av helsvetsade rör och fogas med vätsketät fläns som skall vara dokumenterat beständigt mot kemikalier, oljor och fett. Kanaldelar skall fogas genom svetsning. Upphängningsdetaljer utföres med brandklass R60. Imkanal förläggs med fall mot dränerade lågpunkter som förses med kulventil DN50 och propp. Utloppledning till golvbrunn som är ansluten till fettavskiljare. QLB.2 Metallkanaler med rektangulärt tvärsnitt QLB.211 Längsfalsade metallkanaler med rektangulärt tvärsnitt och gejdskarv Rektangulära kanaler utföres av förzinkad stålplåt i prefabricerade enheter komplett med erforderliga formstycken. Fogmetod profilgejderskarv med packning av åldringsbeständigt gummi.
24 Gammelbyn SYSTEM 23 (35) QLB.22 Svetsade metallkanaler med rektangulärt tvärsnitt Imkanaler från storkök skall besiktas av sotningsväsendet och sakkunnighetsbevis skall upprättas. Imkanal utförs av rostfri stålplåt AISI304 med en godstjocklek av min 1,0 mm. Kanaler skall vara utförda av helsvetsade rör och fogas med vätsketät fläns som skall vara dokumenterat beständigt mot kemikalier, oljor och fett. Kanaldelar skall fogas genom svetsning. Upphängningsdetaljer utföres med brandklass R60. Imkanal förläggs med fall mot dränerade lågpunkter som förses med kulventil DN50 och propp. Utloppledning till golvbrunn som är ansluten till fettavskiljare. QLD SAMLINGSLÅDOR OCH FÖRDELNINGSLÅDOR I VENTILATIONSKANAL Samlingslåda och fördelningslåda för från- och tillluftskanler utförs på vind för kanaler från lägenheter. Backströmningskydd för frånluftskanaler monteras i anslutning till samlingslådan för god åktkomst/inspektion. Samlingslådor förses med invändig isolering med ytbeklädnad Cleantec. Infästning av isolering med betryggad faststättning för att klara brand. Lådor skall utföras med hela locket som inspektions- och renslucka, gångjärnsförsett och öppningsbar 110 grader. Lock förses med snäppfästen och draghandtag. Hölje av varmförzinad stålplåt, C2, täthetsklass B för låda inkl. infästning, tätad mot bjälklag. QLE LUCKOR I VENTILATIONSKANAL FÖR RENSNING OCH INSPEKTION Rensluckor RL Rektangulär lucka skall vara försedd med gångjärn och öppningsbar med handtag och kunna öppnas utan verktyg. Renslucka placerad i brandskyddsisolerad kanal skall utföras i samma brandtekniska klass som kanalen. Kanalsystem skall kunna rensas enl. Boverkets allmänna råd 1992:3. Rensluckor skall redovisas på ritningar. QLF KANALGENOMFÖRINGAR M. M. QLF.2 Genomföringar för ventilationskanaler med krav på avsklijande i brandteknisk klass
25 Gammelbyn SYSTEM 24 (35) Genomföringar i brandcellsavskiljande byggnadsdel Ventilationskanaler skall stagas vid genombrott av bransavskiljande byggnadsdel. Utförande och tätning skall uppfylla samma brandklass som byggnadsdelen. QM LUFTDON M M Material- och varuföreskrifter Till samtliga don skall erforderliga infästningsramar och upphängningsanordningar levereras. Erforderliga ledskenor och sektionsplåtar skall ingå i entreprenaden. Till- och frånluftsdon anpassas till Undertak enligt A-ritningar. Till- och frånluftdon utföres generellt vitlackerade och i rensbart utförande med ev. spjäll löstagbara. Luftdon skall anslutas med spirokanal. Luftdon i systemundertak får anslutas med slang som då skall vara typgodkänd för spisfläkt och i en längd understigande 600 mm. QMB UTELUFTSDON Generellt gäller att takhuvar och ytterväggsgaller skall levereras i färg enligt anvisning från Arkitekten. QMB.1 Uteluftsdon med ytterväggsgaller Ytterväggsgaller uteluftsgaller typ BEVENT-RASCH BRYG/BRYJ eller därmed likvärdigt komplett med smådjursgaller. QMB.2 Uteluftsdon med huv Kombihuv ute- och avluftshuv typ BEVENT RASCH BRSK eller därmed likvärdig komplett med brand- och ljudisolerad takgenomföring. QMC TILLUFTSDON QMC.1 Tilluftsdon monterade i vägg Tilluftsdon för bakkantsinblåsningmed med inställbara dysor typ SWEGON Eagle Wall, Colibri Wall eller därmed likvärdig för montage i vägg komplett med anslutningslåda med spjäll och mätuttag. QMC.2 Tilluftsdon monterade i tak Tilluftsdon typ spaltluftspridare typ Fläkt Woods CTVB eller därmed likvärdig. (Används främst i lägenheter) Tilluftsdon takdon med inställbara dysor typ SWEGON Eagle, Colibri eller därmed likvärdig för montage fast undertal samt i standardbärverk för kassettundertak komplett med anslutningslåda med spjäll och mätuttag.
26 Gammelbyn SYSTEM 25 (35) QMD ÖVERLUFTSDON Överluftsdon skall vara utförd med genomgående kanal i byggnadsdel. QMD.1 Överluftsdon monterade i vägg Överluftsdon ljuddämpande överluftsdon av fabrikat Swegon CGV/RGVb eller likvärdig. Förråd och städ med flöden understigande 15 l/s får förses med springa under dörr alternativt med överluftsdon under förutsättning av vägg inte är brandcellsavskiljande. QME FRÅNLUFTSDON QME.1-4 Frånluftsdon kontrollventil för frånluft, vit av stålplåt med låsbar inställning. Frånluftsdon takdon typ SWEGON Pelican eller därmed likvärdig komplett med anslutningslåda med spjäll och mätuttag. IMKÅPOR Imkåpor och imkanaler från storkök skall besiktas av sotningsväsendet och sakkunnighetsbevis skall upprättas, Imkanal 2012 gäller. Imkåpor skall utföras av rostfri mattborstad stålplåt EN Imkåpa 1 (Storkök) Till- och frånluftsansluten styrluftskåpa med tilluft typ Tovenco CJT eller därmed likvärdig i tätt fyrsidigt cemtrumutförande med tätt tak. Komplett med erforderligt antal fettfilter med fettränna för filtrering av frånluften samt måttanpassad täckmantel. Vidare med spolsäkra belysningsarmaturer IP65 elektriskt sammankopplade till en anslutningspunkt. Dropplist/kondensspalt i kåpans underkant anslutes till golvbrunn som är ansluten till fettavskiljare. Till- och frånluftsanslutningar förses med mätbara injusteringsspjäll. Kåpans kant skall vara minst 400 mm utanför betjänad utrustning. Imkåpa 2 (Diskrum) Frånluftsansluten väggkåpa typ Tovenco Diskkåpa DK eller därmed likväridg i fyrsidigt utförande med tätt lutande tak och spaltutsugning med ejektorverkan komplett med måttanpassad täckmantel, spolsäkra belysningsarmaturer IP65 elektriskt sammankopplade till en anslutningspunkt. Dropplist/kondensspalt i kåpans underkant anslutes till golvbrunn. Till- och frånluftsanslutningar förses med mätbara injusteringsspjäll Kåpans kant skall vara minst 400 mm utanför betjänad utrustning.
27 Gammelbyn SYSTEM 26 (35) Imkåpa 3 (Diskrum) Frånluftsansluten väggkåpa typ Tovenco Diskkåpa DK eller därmed likväridg i fyrsidigt utförande med tätt lutande tak och spaltutsugning med ejektorverkan komplett med måttanpassad täckmantel, spolsäkra belysningsarmaturer IP65 elektriskt sammankopplade till en anslutningspunkt. Dropplist/kondensspalt i kåpans underkant anslutes till golvbrunn. Till- och frånluftsanslutningar förses med mätbara injusteringsspjäll Kåpans kant skall vara minst 400 mm utanför betjänad utrustning. R ISOLERING AV INSTALLATIONER RB TERMISK ISOLERING AV INSTALLATIONER Isolervara skall på arbetsplatsområdet förvaras under tak och vara upplagd min. 200 mm från mark. Före montage av isolering skall kontrollant godkänna isoleringen ur kvalitetssynpunkt. Fuktig, trasig eller smutsig isoleravara kasseras. Angiven isolertjocklek enligt AMA gäller färdigmonterad isolervara. Isolering vid ventiler, givare, termometrar o dyl får ej utföras förrän distanshylsor monterats. Isolering och ytbeklädnad skall avslutas så att dels isoleringsmaterialet skyddas mot åverkan etc. dels beträffande nät/trådändar ej lämnas oskyddade. Vid isolering skall givare och don monteras på distansplåt så att brand- och värme-/kondensisolering kan monteras obruten. Runt rensluckor skall isolering avslutas med plåtkrage. Montering av isolering skall utföras enligt fabrikantens dokumenterade anvisningar. RBA SAMMANSATT TERMISK ISOLERING AV INSTALLATIONER RBF TERMISK ISOLERING AV VENTILATIONSKANAL RBF.1 Termisk isolering utvändigt på ventilationskanal, med krav på avskiljande i brandteknisk klass Kanaler isoleras så att myndighetskrav och krav i brandskyddsdokumentation beträffande brandtekniska egenskaper innehålls. Tätning runt ventilationskanal vid genombrott av brandcellsavskiljande byggnadsdel skall utföras med obruten isolering genom byggnadsdelen och ursparingen efterlagas mot isoleringen med typgodkänd brandskyddsmassa och täckplåt. Tätningen utförs av byggnadsentreprenören. Beklädnad: armerad aluminiumfolie, skarvar tejpas med alu-tejp
28 Gammelbyn SYSTEM 27 (35) RBF.2 Termisk isolering utvändigt på ventilationskanal, utan krav på avskiljande i brandteknisk klass Kanaler isoleras så att myndighetsföreskrifter beträffande god ernergihushållning innehålls. Kondens-/värmeisolering utförs där risk för kondensutfällning föreligger. Beklädnad: armerad aluminiumfolie, skarvar tejpas med alu-tejp RCF YTBEKLÄDNAD PÅ TERMISK ISOLERING PÅ VENTILATIONSKANAL
29 Gammelbyn SYSTEM 28 (35) U APPARATER FÖR STYRNING OCH ÖVERVAKNING UB GIVARE Det åligger entreprenören att placera dessa givare så att en fullgod funktion erhålles. All omställning av börvärden ska ske centralt i processenhet alt. PC. Givare ska placeras på ur regler- och funktionssynpunkt representativ plats och läge. De skall dessutom vara lättillgängliga för service. Mätområde skall väljas så att högsta möjliga upplösning erhålles om annat ej anges. Mätvärden för samtliga givare skall kunna indikeras på lätt avläsbar display placerad i apparatrum i anslutning till givare. Givareplacerad i isolerad rörledning ska monteras så att givarens kopplingshus kommer utanför isoleringen, dock skall mätomvandlarens känselkropp placeras på representativt ställe i rörledning respektive i luftströmmen. Anliggningsgivare för temperatur i rör skall fästas med spännband samt förses Med kontaktpasta så att god temperaturöverföring kan ske. Anslutning till ventilationskanal utförs så att luftläckage ej uppstår. Slanggenomföringar för tryckgivare mm tätas med strypnippel eller motsvarande. Givare med sammansatt funktion Vakter: Skall återställas manuellt vid larm samt automatiskt efter strömavbrott. UBB GIVARE FÖR TEMPERATUR Kontinuerliga elektriska UBB.22 Givare för temperatur, rumsmonterade, kontinuerliga elektriska Noggrannhet ±0,5 C. Rumstemperaturgivare skall alltid ha reglerande verkan och påverka tillförd energi genom att exempelvis påverka framledningstemperatur alternativt tilluftstemperatur. Givare i rum placeras 150 cm över färdigt golv, på representativ plats och så att representativt mätvärde erhålles. UBB.12 Givare för temperatur, kanalmonterade elektriska Givare i ventilationskanal skall ha utförande och placering så att ett representativt värde erhålls. Givare får ej placeras i filterkammare eller ljuddämpare.
30 Gammelbyn SYSTEM 29 (35) UBB.42 Givare för temperatur, utomhusmonterade, kontinuerliga elektriska Givare för utomhusmontage skall ha mätområde 40 C till + 40 C. Givare på fasad monteras med distans från fasaden om minst 10 cm och utan påverkan av solinstrålning eller andra störningskällor. Givare för tryck Noggrannhet ± 3 % av mätområdet. Mätledning (slang) ska anslutas i mätuttag (nippel). Mätledning förlägges i hårda plaströr. Mätledningens anslutningspunkt på ventilationskanal, aggregat e.d. ska märkas med + resp. - (högre resp. lägre tryck). Både mätuttag och slang ska märkas Givare för flöde Noggrannhet ±1,5% av mätområdet. Luftflöde kan beräknas i DUC via differenstrycksmätning över kalibrerad flödesmätenhet (Q-dysa, mätkors etc). Givare för koncentration Rökdetektor med montagetillbehör för kanalmontage. Anslutes till kontrollenhet för larm och driftindikering. UC STYRFUNKTIONSENHETER Styrfunktionsenheter skall väljas med funktion och utförande så att stabil reglering utan pendlingar erhålles efter insvängningsförlopp. Reglernoggrannhet inklusive mätfel: Temperaturreglering - vätska ± 2 C Temperaturreglering - luft ± 1 C Tryckreglering luftbehandling ± 5% av mätområdet Tryckreglering vätskesystem ± 3% av mätområdet. Skalor skall vara graderade i styrd storhetsenhet såsom C samt ange reella värden. UE STÄLLDON Märkspänning 24 V/ 50 Hz där ej annat anges. Ställdon skall förses med tydlig lägesindikering + och -, alternativt 1 och 0 eller Ö och S, där + och 1 och Ö anger öppet mot belastningsobjekt. Ventilställdon utförs med handmanöverdon. Gäller alla ställdon med undantag för termoställdon eller motsvarande ställdon för zonregleringssystem.
31 Gammelbyn SYSTEM 30 (35) Ställdon för spjäll dimensioneras enligt spjälleverantören eller för min 10 Nm/m2 spjällarea. Ställdon skall monteras direkt på spjällaxel. UF STYR- OCH LOGIKENHETER Miljö: Utrustningen skall fungera störningsfritt under följande miljöbetingelser: Nätspänning 230 V AC ±15% Frekvens 50 Hz ±3% Temperatur C Relativ fuktighet 20-80%
32 Gammelbyn SYSTEM 31 (35) Y MÄRKNING, PROVNING, DOKUMENTATION M.M. Kvalitetsplan med egenkontroll enligt ISO 9001 i tillämpliga delar skall upprättas och godkännas av beställaren. MÄRKNING AV BRANDTÄTNING Brandtätning för brandcellsgenomföringar skall märkas. Följande uppgifter skall finnas på märkskylt: produktnamn identifieringsnummer brandteknisk klass typgodkännandenummer installatör. Brandtätningars identifieringsnummer skall dokumenteras i en särskild förteckning. YT MÄRKNING, PROVNING, INJUSTERING M.M. AV INSTALLA- TIONER YTB.1 Märkning av installationer Hela installationen skall märkas. Märkningen skall samordnas så att samma systembeteckningar används på ritningar som i drift- och underhållsinstruktioner. YTB.15 Märkning av vvs-, kyl- och processmedieinstallation Tillägg till AMA:s text - Ventilförteckning upprättas med löpande ventilnummer, placering och betjänade lokaler/lägenheter. Dessutom upprättas rumsförteckning med ventilnummer, placering och betjäningsområde. - Huvudkomponent skall märkas med kraftmatning och tillhörande elcentral/apparatskåp. YTB.152 Märkning av installationer för försörjning med flytande eller gasformigt medium YTB.157 Märkning av luftbehandlingsinstallationer Tillägg till AMA:s text - Spjällförteckning upprättas med angivande av injusterat flöde/tryck, placering samt betjänande lokaler. - Tilluftskanaler märks med röda märkband/skyltar - Frånluftskanaler märks med gula märkband/skyltar - Uteluftskanaler märks med blåa märkband/skyltar - Avluftskanaler märks med bruna märkband/skyltar
33 Gammelbyn SYSTEM 32 (35) YTB Märkning av lådkapslade centraler YTB Märkning av apparatskåp Märkning skall utföras enligt denna beskrivning samt enligt principbild i RA98 EL, Figur YTB/1. Vid apparat apparatenhet skall finnas märkning, som identifierar apparaten eller enheten i den tekniska dokumentationen. Manöveromkopplare märks med betjänat objekt och funktionstext för varje läge. YTB.1632 Märkning av ledningssystem i elkraftsinstallationer Märkning skall utföras enligt denna beskrivning samt enligt principbild i RA98 EL, Bilaga RA YTB/1. Samtliga ledningar märks med ledningsnummer. Inre ledningsförbindelser partmärks. YTB.18 YTB.2 YTB.257 YTB.263 YTB.28 Märkning av styr- och övervakningsinstallationer Skyltning för installationer Skyltning för luftbehandlingsinstallationer Skyltning för elinstallationer Skyltning för styr- och övervakningsinstallationer YTC PROVNING OCH INJUSTERING AV INSTALLATIONSSYSTEM Injustering och provning utförs på samtliga installationsdelar. Injusterings- och provningsresultat skall vara dokumenterat i protokoll och överlämnat till beställaren eller dennes representant senast 2 veckor före slutbesiktning. Injustering får ej utföras förrän samtliga arbeten som kan påverka injusteringen är slutförda. Normbesiktning eller annan besiktning/provning anbefalld av myndighet eller motsvarande (gäller även sotare) ombesörjs och bekostas inom denna entreprenad. Beställarens kontrollant skall i god tid kallas till varje provning. Samordnad funktionsprovning skall utföras av samtliga installationer inklusive funktioner och funktionssamband som berör även sidoentreprenörer. I entreprenaden ingår att deltaga i samordnad funktionsprovning. YTC.157 Provning av luftbehandlingssystem Kanalsystem skall provtryckas i sin helhet.
34 Gammelbyn SYSTEM 33 (35) YTC.16 Provning av el och telesystem YTC.1634 Provning av motordriftsystem YTC.18 Provning av styr- och övervakningssystem YTC.2 Injustering av installationssystem YTC.25 Injustering av vvs-, kyl- och processmediesystem Injustering får ej utföras förrän samtliga arbeten (även sidoentreprenader) som kan påverka injusteringen, är slutförda. YTC.28 Injustering av styr- och övervakningssystem YTC.3 Kontrollmätning av installationer YTC.35 Kontrollmätning av vvs-, kyl- och processmedieinstallationer YTC.4 Kontroll före idrifttagning av installationer YTC.45 Kontroll före idrifttagning av vvs-, kyl- och processmedie- Installationer. YTC.463 Kontroll före idrifttagning av elkraftsinstallationer YTC.48 Kontroll före idrifttagning av styr och övervakningsinstallationer YU TEKNISK DOKUMENTATION M M FÖR INSTALLATIONER YUC BYGGHANDLINGAR FÖR INSTALLATIONER Förutom text i AF AFD.242 gäller följande: I entreprenaden skall ingå att upprätta erforderliga bygghandlingar, vilka upprättas i så god tid att beställaren eller dennes representant ges minst två veckor för granskning av dessa, innan arbetet påbörjas. Upprättande av bygghandlingar utförs i samråd med övriga berörda parter, myndigheter m fl. Av arkitektritningar framgår de ytor som får disponeras som schakt och apparatutrymmen. Totalentreprenören ska under projekteringsskedet och före byggstart redovisa och lösa ytterligare ytor och schakt som eventuellt erfordras. Projektering ska utföras i samråd med beställaren. Innan handlingar får användas som bygghandlingar ska dessa granskas av beställaren för godkännande. Beställarens granskning innebär ej att beställaren övertar något ansvar för teknisk utformning och funktion.
