AB HUDIKSVALLS BOSTÄDER IGGESUND 14:51 HUDIKSVALLS KOMMUN NYBYGGNAD GRUPPBOSTÄDER RAMBESKRIVNING VVS ANLÄGGNING

Transkript

1 AB HUDIKSVALLS BOSTÄDER IGGESUND 14:51 HUDIKSVALLS KOMMUN NYBYGGNAD GRUPPBOSTÄDER RAMBESKRIVNING VVS ANLÄGGNING FÖRFRÅGNINGSUNDERLAG FÖR TOTALENTREPRENAD Daterad: Rev: Antal sidor: 14 st Upprättad av: Vent.Planering i Hudik AB Johnny Andersson Telefon AB Hudiksvalls Bostäder Erik Rågberg Stationsgatan 3B Hudiksvall Tfn: alt (14)

2 5 VA, VVS-, KYL- OCH PROCESSMEDIESYSTEM Kvalitetssäkring Denna beskrivning är upprättad som rambeskrivning för totalentreprenad. Installationerna utförs i den utsträckning och med den omfattning som krävs för en komplett, funktionsduglig och driftfärdig anläggning enligt detta program, myndigheters krav, råd, anvisningar och rekommendationer samt så att lokalerna kan användas för avsedd verksamhet. ABT 06 gäller, där ej annat anges skall utförandet vara enligt AMA 09 och AMA-Nytt. Orientering Projektet avser : Nybyggnation av 6st lägenheter för gruppboende samt tillhörande utrymmen för personal och fastighetens teknikutrustning. Tekniska förutsättningar Dimensionerande utomhustemperatur Inomhustemperatur lägenheter och lokaler generellt Maximalt ljud i sovrum och övernattningsrum Maximalt ljud i kök, övriga rum med tilluft Värmesystem ventilation Radiatorsystem Tappvarmvatten -23 C +21 C 28 dba. 35 dba C C +55 C Ritningar Ritningar upprättas av totalentreprenören. Miljöfaktorer att beakta i projekteringsarbetet Nya installationsdelar placeras så att de är lätt åtkomliga för funktionskontroll, underhåll, reparation och utbyte. Tekniska uppgifter i anbud Entreprenören äger rätt att bestämma fabrikat och typ av material där inget annat föreskrivs i denna handling. Det skall dock i största möjliga utsträckning vara av standardfabrikat med reservdelshantering inom Sverige. Materialet skall uppfylla kravet så att en bra funktion och hållbarhet erhålls. Utbyte av specificerat material skall framgå av anbudet och ej ge beställaren någon som helst sämre funktion, typ ljud, driftskostnader, servicekostnad eller övrigt. Teknisk beskrivning skall följa med anbudet. 2(14)

3 Märkning och skyltning Rörledningar märks med märkband och riktningspil. Övriga levererade produkter skall förses med graverade plastskyltar där märkningen överensstämmer med beteckningarna i levererad drift- och underhållspärm. Samtliga avstängnings- samt injusteringsventiler förses med numrerade runda plastbrickor som fästs med krok av metall. Ventilationskanaler märks med text och riktningspil. CE märkning av ingående aggregat. Gränsdragning mot annat installationssystem eller annan entreprenad Denna ramhandling avser endast installationer inom husliv. Anslutning till yttre försörjningssystem Vatten Indragning av servis för kall-, varm och VVC-ledningar kommer att utföras av markentreprenören. Rörändar kommer att finnas tillgängliga i teknik-/fläktrum. Avlopp Spillvattenledningar ansluts till ledning som finns framdragen fram till husliv. Värme Indragning av servis för värmedistribution kommer att utföras av markentreprenören. Rörändar kommer att finnas tillgängliga i teknik-/fläktrum. 3(14)

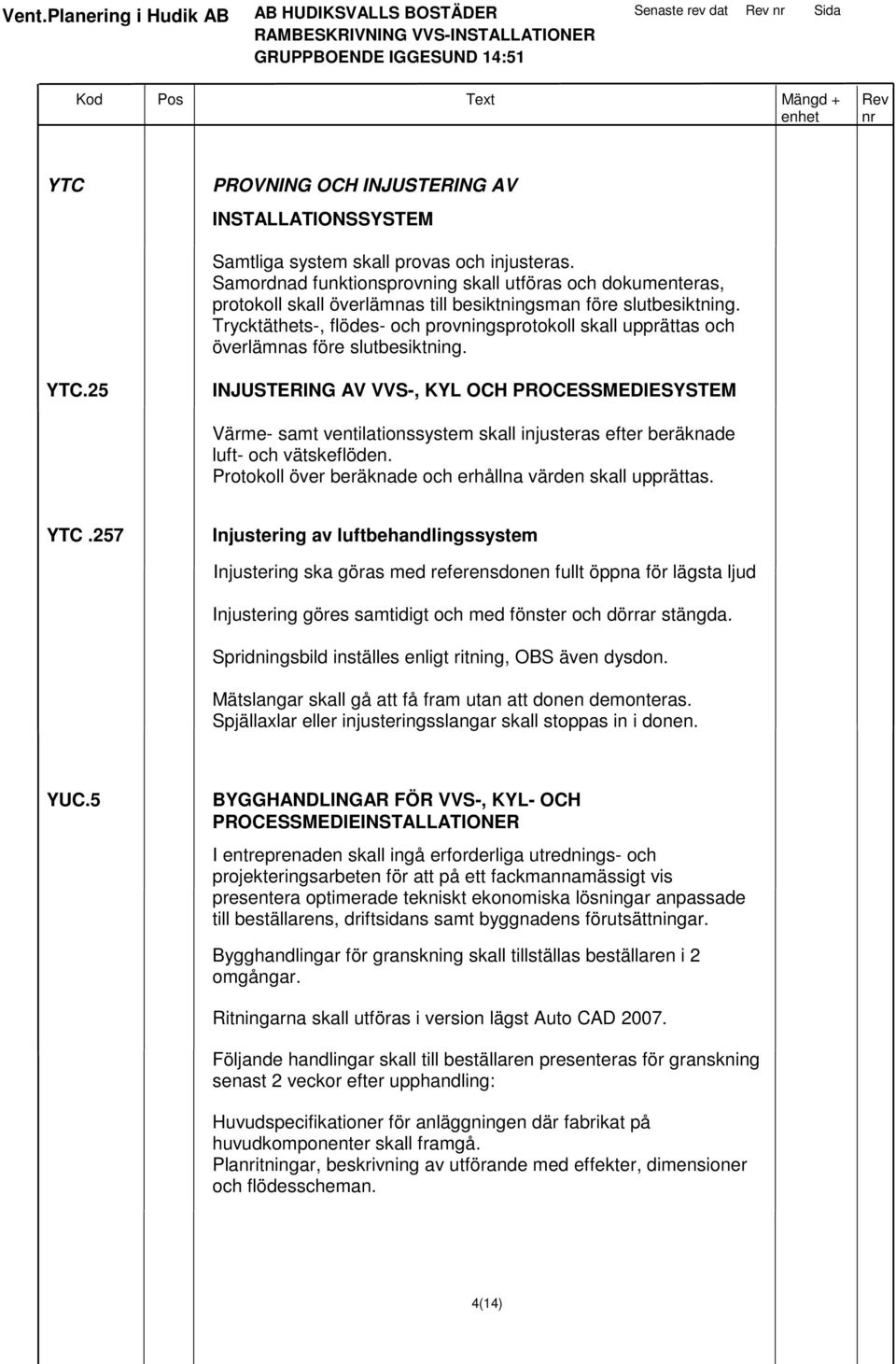

4 YTC PROVNING OCH INJUSTERING AV INSTALLATIONSSYSTEM Samtliga system skall provas och injusteras. Samordnad funktionsprovning skall utföras och dokumenteras, protokoll skall överlämnas till besiktningsman före slutbesiktning. Trycktäthets-, flödes- och provningsprotokoll skall upprättas och överlämnas före slutbesiktning. YTC.25 INJUSTERING AV VVS-, KYL OCH PROCESSMEDIESYSTEM Värme- samt ventilationssystem skall injusteras efter beräknade luft- och vätskeflöden. Protokoll över beräknade och erhållna värden skall upprättas. YTC.257 Injustering av luftbehandlingssystem Injustering ska göras med referensdonen fullt öppna för lägsta ljud Injustering göres samtidigt och med fönster och dörrar stängda. Spridningsbild inställes enligt ritning, OBS även dysdon. Mätslangar skall gå att få fram utan att donen demonteras. Spjällaxlar eller injusteringsslangar skall stoppas in i donen. YUC.5 BYGGHANDLINGAR FÖR VVS-, KYL- OCH PROCESSMEDIEINSTALLATIONER I entreprenaden skall ingå erforderliga utrednings- och projekteringsarbeten för att på ett fackmannamässigt vis presentera optimerade tekniskt ekonomiska lösningar anpassade till beställarens, driftsidans samt byggnadens förutsättningar. Bygghandlingar för granskning skall tillställas beställaren i 2 omgångar. Ritningarna skall utföras i version lägst Auto CAD Följande handlingar skall till beställaren presenteras för granskning senast 2 veckor efter upphandling: Huvudspecifikationer för anläggningen där fabrikat på huvudkomponenter skall framgå. Planritningar, beskrivning av utförande med effekter, dimensioner och flödesscheman. 4(14)

5 YUD YUD.5 RELATIONSHANDLINGAR FÖR INSTALLATIONER RELATIONSHANDLINGAR FÖR VVS-, KYL- OCH PROCESSMEDIEINSTALLATIONER Relationshandlingar i form av pappersritningar och CD-skiva med samtliga ritningar i både PDF- och DWG-format, skall levereras till beställaren i 2 omg och sättas in i DoU-pärm. Relationsritningarna skall vara utförda i lägst Auto CAD 2007 Dessa handlingar skall vara överlämnade före slutbesiktning. Entrepenören skall senast två veckor före slutbesiktning till besiktningsmannen tillhandahålla 1 omgång ritningar samt beskrivning. YUH YUH.5 DRIFTINSTRUKTIONER FÖR INSTALLATIONER DRIFTINSTRUKTIONER FÖR VVS-, KYL- OCH PROCESSMEDIEINSTALLATIONER Instruktioner skall levereras till beställaren i 2 omg. Instruktionen skall innehålla alla uppgifter enligt normal standard YUK YUK.5 YUP YUP.5 UNDERHÅLLSINSTRUKTIONER FÖR INSTALLATIONER UNDERHÅLLSINSTRUKTIONER VVS-, KYL- OCH PROCESSMEDIEINSTALLATIONER Instruktioner skall levereras till beställaren i 2 omg. INFORMATION TILL DRIFT- OCH UNDERHÅLLSPERSONAL Information till drift- och underhållspersonal för vvs-, kyl- och processmedieinstallationer Information skall bestå av följande två huvuddelar 1. Teoretisk genomgång. Denna skall ske vid anläggningens färdigställande och utföres med för anläggningen, upprättad drift- och skötselinstruktion som grund. 2. Genomgång på platsen. Denna skall ske vid två tillfällen, dels vid entreprenadens färdigställande, dels vid garantitidens utgång. 5(14)

6 52 FÖSÖRJNINGSSYSTEM FÖR FLYTANDE ELLER GAS- FORMIGT MEDIUM 52.B Tappvattensystem Funktionsöversikt Inkommande kall-, varm- och vvc-ledningar skall av entreprenören förses med huvudavstängningsventiler. Inkommande kall- och varmvattenservis skall vara utrustad med flödesmätare med pulsutgång som möjliggör hämtning av flödesuppgifter till DUC. Tappvattensystemet förses med varmvattencirkulation. Varmvattentemperatur hålls i erforderlig omfattning över 55 C och vid tappställena min 50 C. 2 st väggvattenutkastare skall installeras, placering skall ske i samråd med beställaren. Samtliga våtenheter skall utrustas med gruppavstängningsventiler. Separata enheter såsom diskbänksblandare och vattenutkastare mm skall ha enskilda avstängningsventiler. Samtliga installationer skall utföras i enlighet med branschregler för Säkert Vatten. 6(14)

7 P APPARATER, LEDNINGAR MM I RÖRSYSTEM ELLER RÖRLEDNINGSNÄT PN RÖRLEDNINGAR MM Genomföring i vägg eller bjälklag. Vid synlig rörgenomföring i våtrum av oisolerade kall-, varmvatten och värmeledningar anordnas vattenskadesäkra väggbrickor. Erf mängd Isolering av kallvattenledningar som ej är förlagda i valv Isolerklass: Serie 42 med ångbroms, vid synligt montage skall isolerskålar även förses med grå plastfolie. Erf mängd Isolering av VV- och VVCledningar som ej är förlagda i valv Isolerklass: Serie 42, VV- och VVC-ledningar samisoleras, vid synligt montage skall isolerskålar även förses med grå plastfolie. Dolda kopplingsledningar inbyggda i vägg, golv och tak. Erf mängd Kallvatten Kondensisoleras Erf mängd Varmvatten Isoleras mot värmeförluster Erf mängd Varmvattencirk Isoleras mot värmeförluster Erf mängd Samtliga rörinstallationer skall följa branschreglerna för säker vatteninstallation. PN-.312 Ledningar av ytbehandlade raka kopparrör Synliga ledningar i våtutrymmen. KV2 Kallvatten Erf mängd VV2 Varmvatten Erf mängd VVC2 Varmvattencirkulation Erf mängd Rörtyp Halvhårda kopparrör, förkromade 7(14)

8 PPC PPC.1 PPC.3 PPC.322 RÖRUPPHÄNGNINGSDON, EXPANSIONSELEMENT, RÖRGENOMFÖRING MM Fästdon, fixeringar, styrningar mm Kopplingsledningar för KV och VV synliga på vägg monteras med klammer av förkromad plast. Rörgenomföringar Vid synlig genomgång skall stos eller täckbricka monteras. Rörgenomföringar i vägg med vattenavvisande eller vattentät beklädnad e d Vid synlig genomgång av tätskikt i våt- och WC-utrymmen skall kromad väggbricka med gruppavstängning för hela våtenheten monteras. Erf mängd Erf mängd Erf mängd PU PUC.11 SANITETSENHETER OCH SANITETSUTRUSTNING Sanitetsporslin skall vara vitt. Avstängningsventiler monteras vid varje våtgrupp. Samtliga VAinstallationer utöver dessa skall förses med separat föravstängning. Tvättställ av porslin TS1 Tvättställ Erf mängd Fabrikat Storlek Blandare Vattenlås Bottenventil Gustavsberg 600x400mm Ettgreppsblandare FMM eller Vårgårda Vit plast Silmodell TS2 Tvättställ Handikappmodell Erf mängd Fabrikat Storlek Blandare Vattenlås Bottenventil Gustavsberg 600x490mm med brädavlopp och silventil Ettgreppsblandare FMM eller Vårgårda Vit plast Silmodell 8(14)

9 PUE.111 Golvmonterade klosetter av porslin VK1 Vattenklosett standardhöjd Gustavsberg Erf mängd enkelspolande 4 liter VK2 Vattenklosett handikappmodell Gustavsberg Erf mängd enkelspolande 4 liter PUF PUF.1 PUF.411 DISKBÄNKAR, TVÄTTBÄNKAR, UTSLAGSBACKAR MM Diskbänkar och disklådor Diskbänkar och pentrybänkar levereras och installeras av byggentreprenören. I anbudet skall leverans, montering och installation av FMM alternativt Vårgårda ettgreppsblandare med diskmaskinsanslutning och vattenlås ingå. Utslagsbackar av rostfritt stål UB1 Utslagsback Erf mängd Utslagsback av rostfri stålplåt med uppfällbart galler och stänkplåt. Spolblandare FMM alternativt Vårgårda i ettgrepsmodell samt avlopp fram till golvbrunn. Fabrikat blandare FMM eller Vårgårda PVB.12 Väggvattenutkastare VUK1 Väggvattenutkastare för kallvatten, 2st självdränerande och med lös nyckel. Väggvattenutkastare skall installeras. Placering skall ske i samförstånd med beställaren. Vid behov skall montageskåp med läckageindikering användas. Föravstängning innanför vägg skall finnas. 9(14)

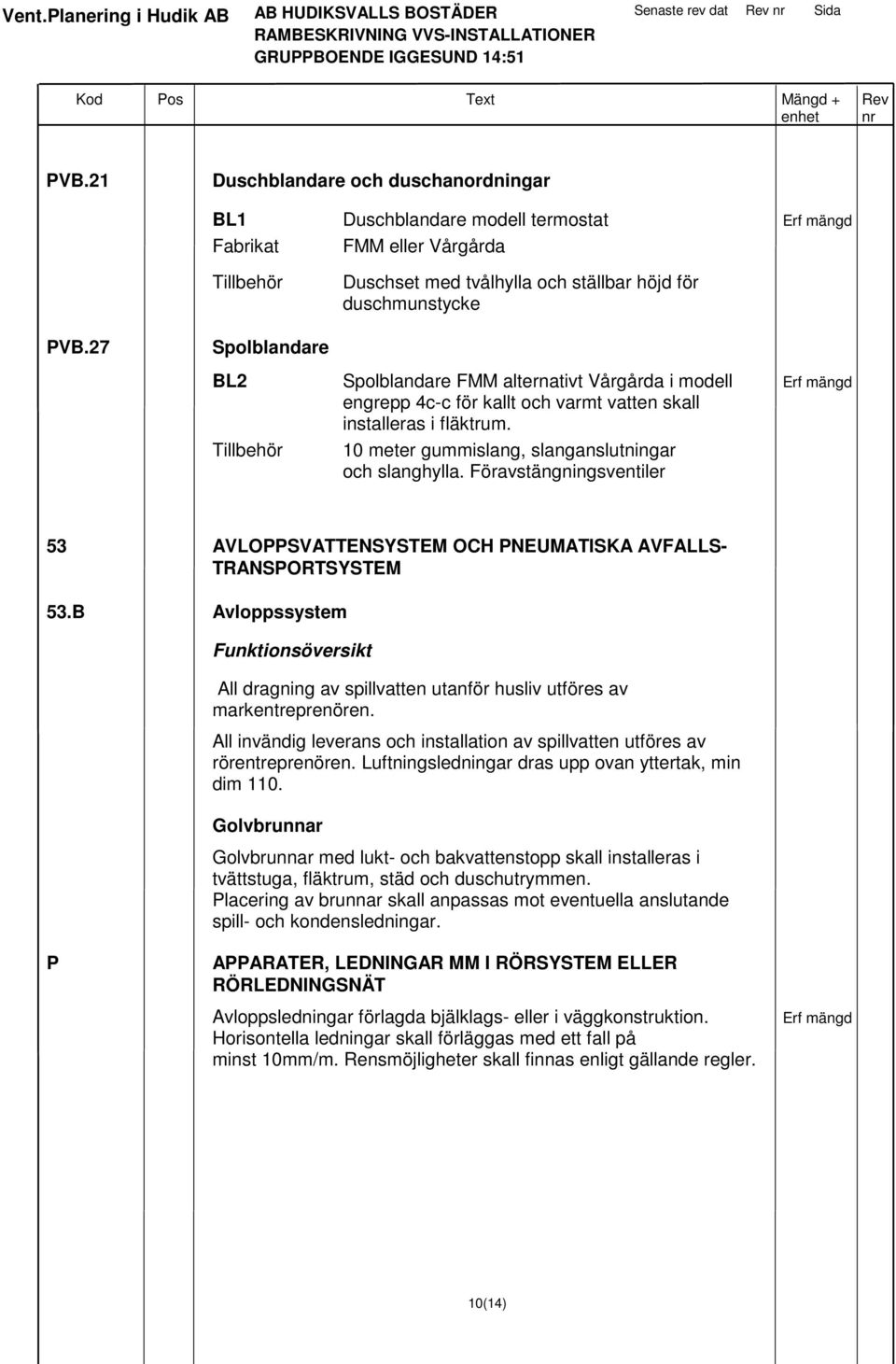

10 PVB.21 Duschblandare och duschanordningar BL1 Duschblandare modell termostat Erf mängd Fabrikat FMM eller Vårgårda Tillbehör Duschset med tvålhylla och ställbar höjd för duschmunstycke PVB.27 Spolblandare BL2 Spolblandare FMM alternativt Vårgårda i modell Erf mängd engrepp 4c-c för kallt och varmt vatten skall installeras i fläktrum. Tillbehör 10 meter gummislang, slanganslutningar och slanghylla. Föravstängningsventiler 53 AVLOPPSVATTENSYSTEM OCH PNEUMATISKA AVFALLS- TRANSPORTSYSTEM 53.B Avloppssystem Funktionsöversikt All dragning av spillvatten utanför husliv utföres av markentreprenören. All invändig leverans och installation av spillvatten utföres av rörentreprenören. Luftningsledningar dras upp ovan yttertak, min dim 110. Golvbrunnar Golvbrunnar med lukt- och bakvattenstopp skall installeras i tvättstuga, fläktrum, städ och duschutrymmen. Placering av brunnar skall anpassas mot eventuella anslutande spill- och kondensledningar. P APPARATER, LEDNINGAR MM I RÖRSYSTEM ELLER RÖRLEDNINGSNÄT Avloppsledningar förlagda bjälklags- eller i väggkonstruktion. Horisontella ledningar skall förläggas med ett fall på minst 10mm/m. Rensmöjligheter skall finnas enligt gällande regler. Erf mängd 10(14)

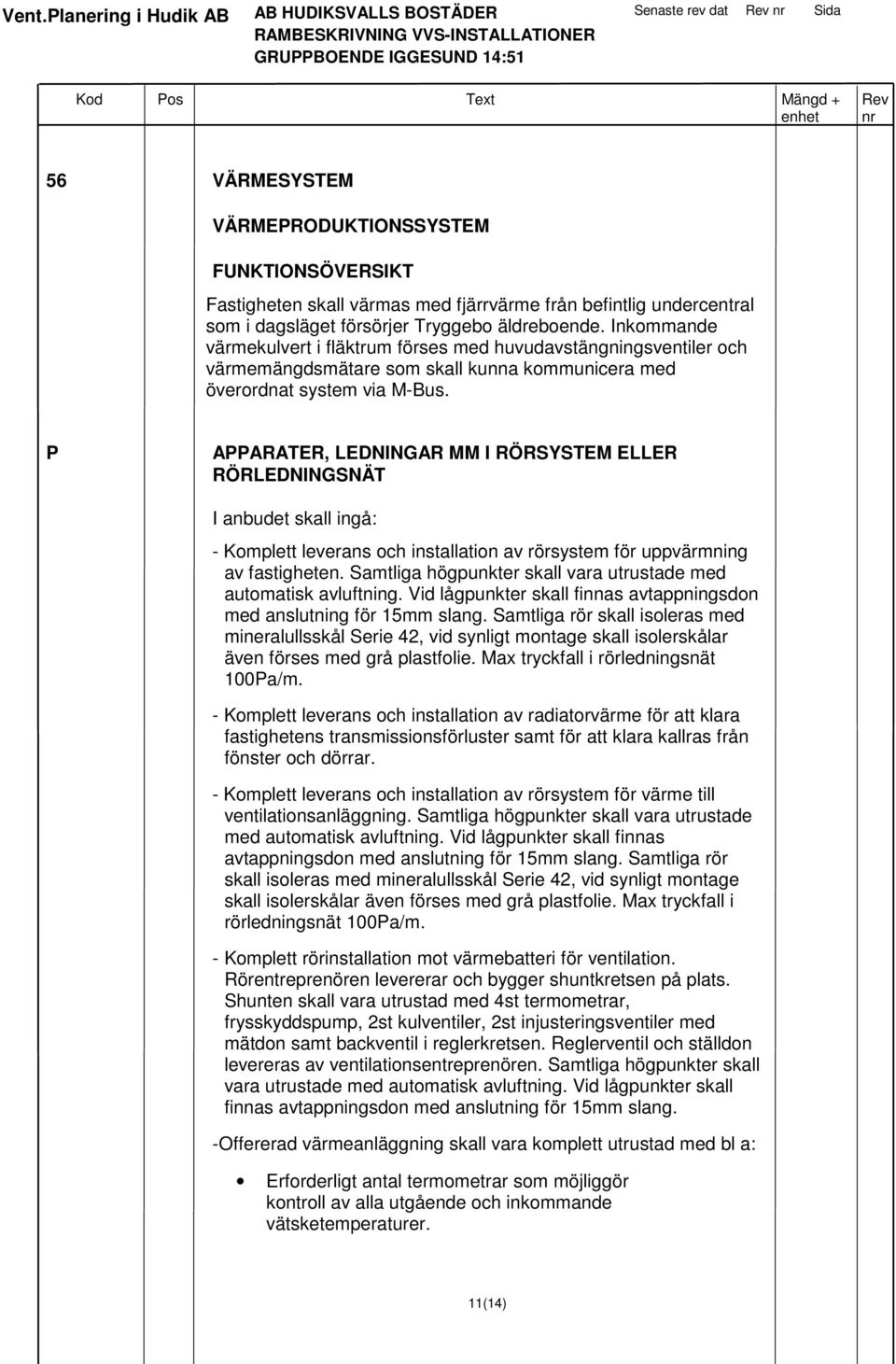

11 56 VÄRMESYSTEM VÄRMEPRODUKTIONSSYSTEM FUNKTIONSÖVERSIKT Fastigheten skall värmas med fjärrvärme från befintlig undercentral som i dagsläget försörjer Tryggebo äldreboende. Inkommande värmekulvert i fläktrum förses med huvudavstängningsventiler och värmemängdsmätare som skall kunna kommunicera med överordnat system via M-Bus. P APPARATER, LEDNINGAR MM I RÖRSYSTEM ELLER RÖRLEDNINGSNÄT I anbudet skall ingå: - Komplett leverans och installation av rörsystem för uppvärmning av fastigheten. Samtliga högpunkter skall vara utrustade med automatisk avluftning. Vid lågpunkter skall finnas avtappningsdon med anslutning för 15mm slang. Samtliga rör skall isoleras med mineralullsskål Serie 42, vid synligt montage skall isolerskålar även förses med grå plastfolie. Max tryckfall i rörledningsnät 100Pa/m. - Komplett leverans och installation av radiatorvärme för att klara fastighetens transmissionsförluster samt för att klara kallras från fönster och dörrar. - Komplett leverans och installation av rörsystem för värme till ventilationsanläggning. Samtliga högpunkter skall vara utrustade med automatisk avluftning. Vid lågpunkter skall finnas avtappningsdon med anslutning för 15mm slang. Samtliga rör skall isoleras med mineralullsskål Serie 42, vid synligt montage skall isolerskålar även förses med grå plastfolie. Max tryckfall i rörledningsnät 100Pa/m. - Komplett rörinstallation mot värmebatteri för ventilation. Rörentreprenören levererar och bygger shuntkretsen på plats. Shunten skall vara utrustad med 4st termometrar, frysskyddspump, 2st kulventiler, 2st injusteringsventiler med mätdon samt backventil i reglerkretsen. Reglerventil och ställdon levereras av ventilationsentreprenören. Samtliga högpunkter skall vara utrustade med automatisk avluftning. Vid lågpunkter skall finnas avtappningsdon med anslutning för 15mm slang. -Offererad värmeanläggning skall vara komplett utrustad med bl a: Erforderligt antal termometrar som möjliggör kontroll av alla utgående och inkommande vätsketemperaturer. 11(14)

12 Expansionskärl, tryckmätare, erforderliga cirkulationspumpar, påfylningsarmatur samt säkerhetsarmatur som klarar gällande myndighetskrav. Varje stam förses med TA-STAD injusteringsventil och avstängningsventil. Radiatorer skall vara vitmålade och försedda med typgodkänd radiatorventil med termostatdel, förinställning och kv min 0,03 på tilloppsledningen samt trim avstängningsventil på returledningen. Energiförbrukning (se AF-del) max 90 kwh/ m 2 och år. 12(14)

13 57 LUFTBEHANDLINGSSYSTEM GENERELLT Luftflöden enligt BBR Ljudkrav enligt BBR, se dock till- och frånluftssystem. Alla rum ventileras med till- eller frånluft förutom eventuell hall om allrum och sovrum finns i lägenheten. Reglerbara mängder beroende på specifik byggnad, dock skall anläggningen innehålla delar och material enligt nedan: VÅ 1 Nytt ventilationsaggregat VÅ 1 placeras i teknikutrymme- förråd. Aggregatet skall betjäna alla rum. Aggregatet skall i möjligaste mån vara av standardfabrikat med reservdelshantering inom Sverige. Ventilationsaggregatet skall bestå av följande delar : Uteluftsmotor med fjäderåtergång. Tilluftsfilter klass F7 Roterande värmeväxlare. Vattenbatteri för lågtemp. system ( 55 grader ) Direktdriven tilluftsfläkt med EC-motor max SFP 1,5. vid 270 l/s. Frånluftsfilter F5 Direktdriven frånluftsfläkt med EC-motor max SFP 1,5. vid 270 l/s. Avluftsspjällmotor med fjäderåtergång. Styrventil och ställdon. Integrerad komplett styrutrustning för ovanstående delar. Kompletta funktioner för aggregatet med nödvändiga regleringar och larmer Utdragen larmlampa i korridoren för A och B larm. Luftflödet för anläggningen skall minst vara på 270 l/s. Om annat lägre flöde uttages skall detta specifieras i anbud. Aggregatet skall klara av att ge 400 l/s. Montage av kanalsystem skall göras så att aggregatet kan bytas ut mot dito med plattväxlare om ändring av verksamheten utföres. TILL- OCH FRÅNLUFTSSYSTEM Kanalsystemet utföres i sin helhet av förzinkad stålplåt. Kombinerad utelufts och avluftshuv med takgenomföring. Alternativt ytterväggsgaller i olika väderstreck med minst 900 längd baffelljudämpare på uteluften och 1200 längd baffel på avluften. Kondensisolerad uteluft och avluft. 13(14)

14 Ljuddämpare på till- och frånluften för att klara ljudkrav enligt BBR. Dock max 28 dba i sovrum samt övernattningsrum. Kontor, pers.rum, matrum 35 dba + e.v. övriga rum med tilluft. Huvudkanaler förses med IRIS spjäll Kanalsystemen drages ut i korridoren Oisolerat kanalsystem förutsättes fås plats i korridor. Om kanalsystem ej får plats i varmt utrymme i korridor, 2700 takhöjd måste detta anges i anbud att isolerat kanalsystem drages på vind. Erforderliga rensluckor monteras in på kanalsystemet. TILL- FRÅN OCH ÖVERLUFTSDON. Tilluftsdonen i lägenheterna skall vara plåtdon med stor tilluftsarea och strypmöjlighet typ Fläktwoods STQA eller likvärdigt. Minst två stycken tilluftsdon om det finns både sov- och allrum. Kontor, pers.rum allrum omklädning samt övriga tilluftsdon skall vara dysdon med anslutningslåda. Frånluftsdon skall vara kontrollventiler av plåt. ( förutom lgh frd ) Varje lägenhetskök förses med en standard spiskåpa försedd med belysning och injusteringsmöjlighet för grund- och fors.flöde ( 6 st ) Allrummet förses med en spisfläkt 600 mm med minst tre lägen. Avluftskanalen från spisfläkten drages upp isolerad genom vinden och avslutas med en takhuv med tilllhörande takgenomföring. Övriga frånluftsdon kontrollventiler av plåt i alla övriga utrymmen förutom ev. plastdon typ Fläkt BYBA för möjlighet att injustera ett lågt flöde om det blir ett eventuellt förråd i lägenheterna. Ljuddämpande överluftsdon från kontor, övernattningsrum, omklädning och övriga rum med tilluftsdon ut till angränsande rum. Ljuddämpande överluftsdon från Wc, Rwc, tvättstuga. BRANDSYSTEM FÖR VENTILATION Varje lägenhet är en egen brandcell. Två brandspjäll per lägenhet. Brandspjäll monteras i korridoren med demonterbart undertak. Varje brandspjäll skall gå att komma åt i allmänna utrymmen. Komplett typgodkänt övervakningsystem med erforderliga rökdetektorer och kontrollenheter samt övrigt material. Om Kanalsystem på vind används skall detta klara alla brandkrav och brandgaskrav enligt gällande lagar och krav. 14(14)
