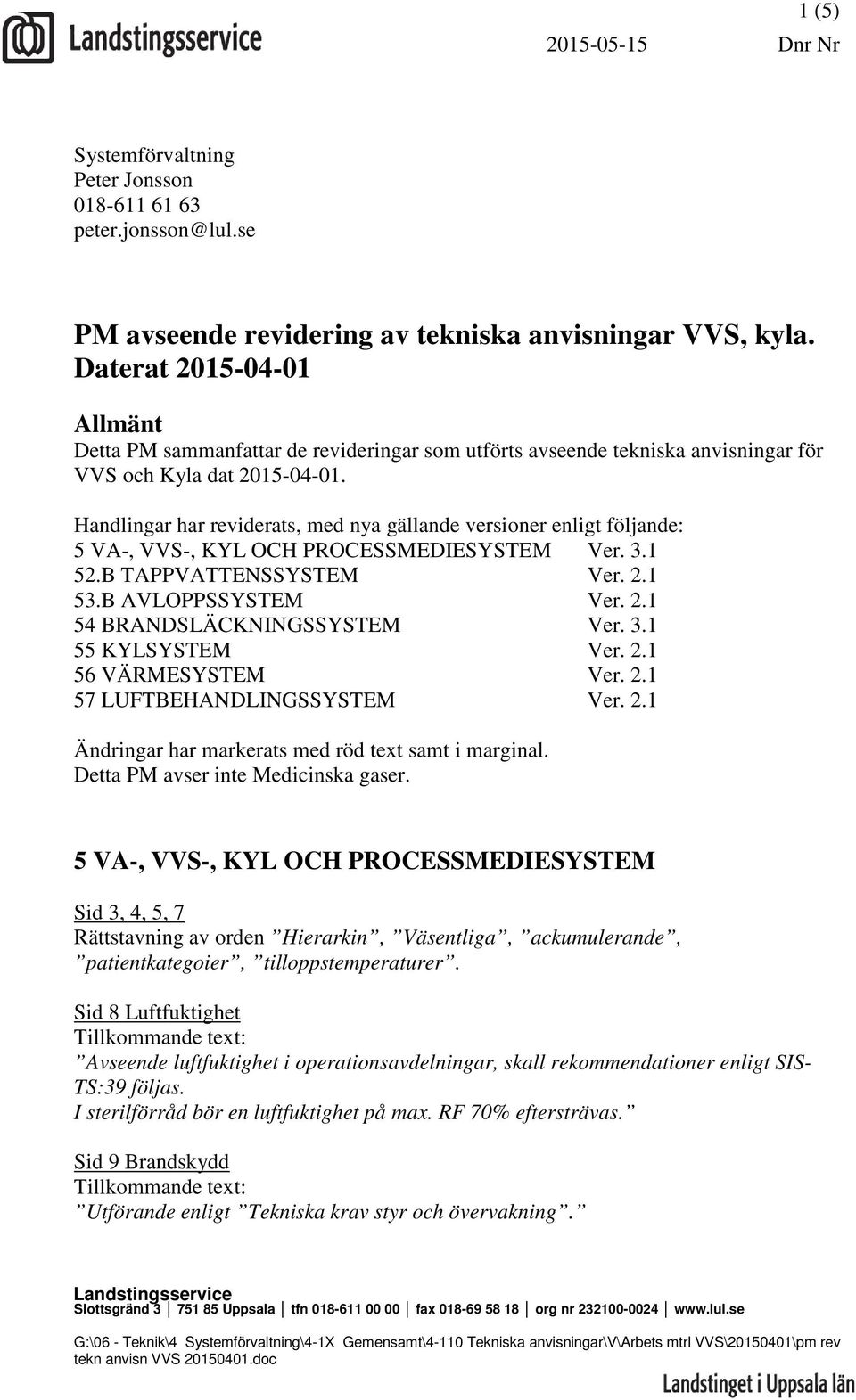

1 1 (5) Dnr Nr Systemförvaltning Peter Jonsson PM avseende revidering av tekniska anvisningar VVS, kyla. Daterat Allmänt Detta PM sammanfattar de revideringar som utförts avseende tekniska anvisningar för VVS och Kyla dat Handlingar har reviderats, med nya gällande versioner enligt följande: 5 VA-, VVS-, KYL OCH PROCESSMEDIESYSTEM Ver B TAPPVATTENSSYSTEM Ver B AVLOPPSSYSTEM Ver BRANDSLÄCKNINGSSYSTEM Ver KYLSYSTEM Ver VÄRMESYSTEM Ver LUFTBEHANDLINGSSYSTEM Ver. 2.1 Ändringar har markerats med röd text samt i marginal. Detta PM avser inte Medicinska gaser. 5 VA-, VVS-, KYL OCH PROCESSMEDIESYSTEM, 4, 5, 7 Rättstavning av orden Hierarkin, Väsentliga, ackumulerande, patientkategoier, tilloppstemperaturer. Sid 8 Luftfuktighet Avseende luftfuktighet i operationsavdelningar, skall rekommendationer enligt SIS- TS:39 följas. I sterilförråd bör en luftfuktighet på max. RF 70% eftersträvas. Sid 9 Brandskydd Utförande enligt Tekniska krav styr och övervakning. Landstingsservice Slottsgränd Uppsala tfn fax org nr G:\06 - Teknik\4 Systemförvaltning\4-1X Gemensamt\4-110 Tekniska anvisningar\v\arbets mtrl VVS\ \pm rev tekn

2 2 (5) Avser rökdetektor i tilluftskanal där denna kan samordnas med detektor som installeras för brandlarm, och där detta beskrivs närmare i tekniska anvisning styr och övervakning. Sid 9 Märkning av installationer Beteckningsbilaga som tidigare var en del av tekniska anvisningar styr har nu flyttats Till att vara en bilaga till tekniska anvisningar vvs. Text avseende bilaga ändras till: Bilaga 1. Beteckningssystem, märkbilaga för VA-, VVS-, Kyl och Processmediesystem. Sid 10 Relationsritningar vvs Namnändring på bilaga, beteckningar och märkning, enligt ovan. 52.B TAPPVATTENSSYSTEM Sid 5 PN RÖRLEDNINGAR MM Ledningsdimension till wc, DN 15. Svårt att motivera detta krav, varför detta tas bort. Sid 6 Manuella styrventiler i vätskesystem förordas på samtliga injusteringsventiler. Onödig text har tagits bort. Sid 7 Duschblandare och duschanordningar Termostatblandare alt. ettgreppsblandare installeras i allmänna utrymmen och personalutrymmen. Termostatblandare installeras i de utrymmen som kan nyttjas av patienter. Duschblandare skall vara av typ termostatblandare. Ändrat pga brännskaderisk. Duschar skall ha tömningsfunktion där duschslangen töms på vatten efter användning.

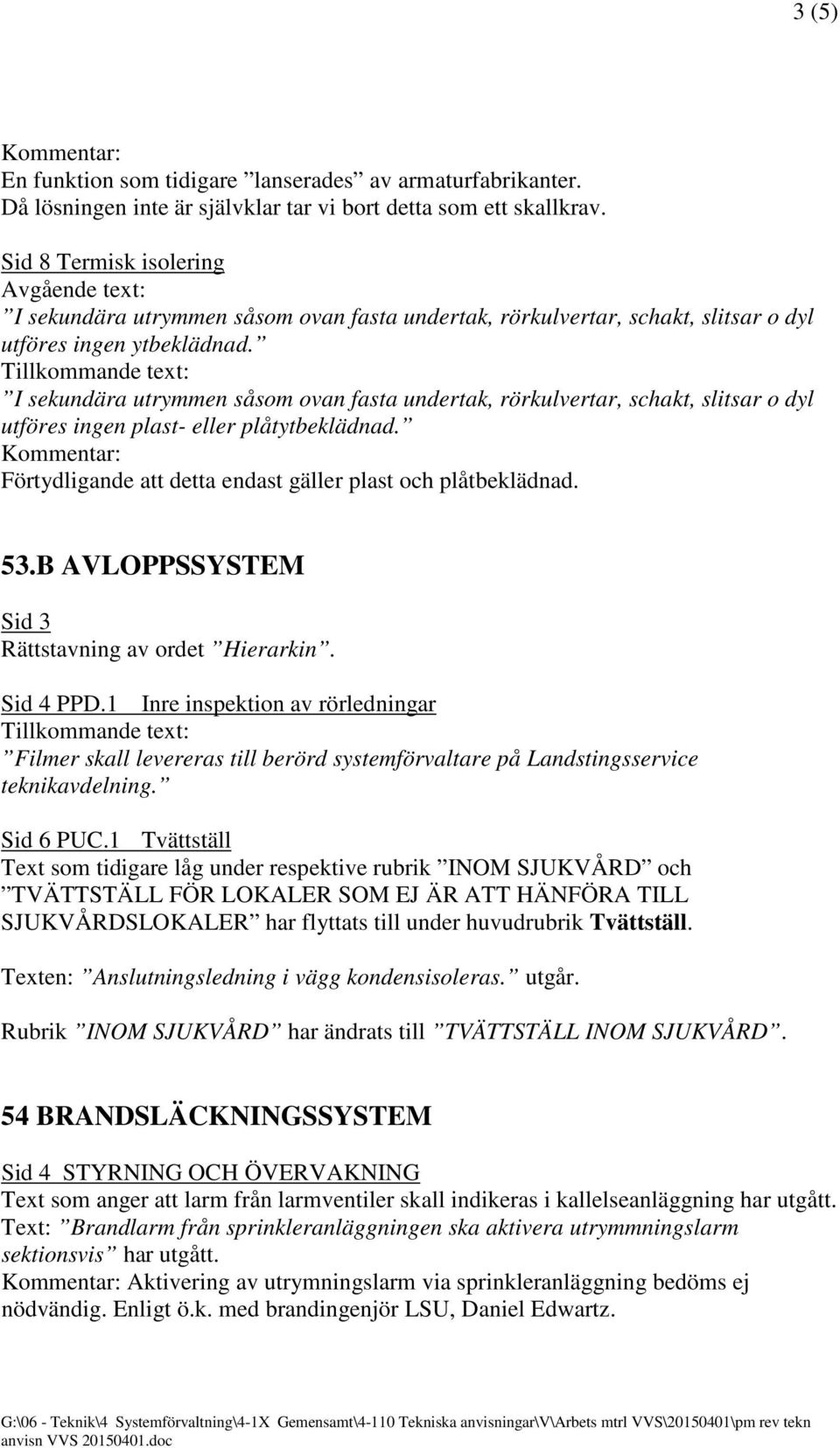

3 3 (5) En funktion som tidigare lanserades av armaturfabrikanter. Då lösningen inte är självklar tar vi bort detta som ett skallkrav. Sid 8 Termisk isolering I sekundära utrymmen såsom ovan fasta undertak, rörkulvertar, schakt, slitsar o dyl utföres ingen ytbeklädnad. I sekundära utrymmen såsom ovan fasta undertak, rörkulvertar, schakt, slitsar o dyl utföres ingen plast- eller plåtytbeklädnad. Förtydligande att detta endast gäller plast och plåtbeklädnad. 53.B AVLOPPSSYSTEM Sid 4 PPD.1 Inre inspektion av rörledningar Filmer skall levereras till berörd systemförvaltare på Landstingsservice teknikavdelning. Sid 6 PUC.1 Tvättställ Text som tidigare låg under respektive rubrik INOM SJUKVÅRD och TVÄTTSTÄLL FÖR LOKALER SOM EJ ÄR ATT HÄNFÖRA TILL SJUKVÅRDSLOKALER har flyttats till under huvudrubrik Tvättställ. Texten: Anslutningsledning i vägg kondensisoleras. utgår. Rubrik INOM SJUKVÅRD har ändrats till TVÄTTSTÄLL INOM SJUKVÅRD. 54 BRANDSLÄCKNINGSSYSTEM Sid 4 STYRNING OCH ÖVERVAKNING Text som anger att larm från larmventiler skall indikeras i kallelseanläggning har utgått. Text: Brandlarm från sprinkleranläggningen ska aktivera utrymmningslarm sektionsvis har utgått. Aktivering av utrymningslarm via sprinkleranläggning bedöms ej nödvändig. Enligt ö.k. med brandingenjör LSU, Daniel Edwartz.

4 4 (5) Sid 5 AKTIVERING AV SLÄCKSYSTEM Följande text utgår: För att möjliggöra tidig detektering samt för att hinna vidta åtgärder före släckinstats ska normalt aspirerande detektering enligt EN54-20 klass A väljas. Detektorerna skall kunna programmeras till minst fyra nivåer där de två tidigaste ansluts till internt driftlarmsystem för att möjligöra preventiv insats/undersökning. De två påföljande nivåerna skall aktivera fastighetens brandlarm samt som en sista åtgärd aktivera släckanläggning. Normal detektering bedöms som tillräcklig för våra lokaler. Enligt ö.k. med brandingenjör LSU, Daniel Edwartz. Sid 6 PN RÖRLEDNINGAR MM Som alternativ till SBSC certifierade, och godkännande Enl SBF 120 har även angetts krav enligr LPCB, VdS eller listade av UL eller FM. Sid 6 PN RÖRLEDNINGAR MM Krav har satts att flexibla slangar skall vara stålflätade. Sid 7 PSJ.1 SPRINKLERHUVUDEN Kravet på U-listade, CE-märkta eller SBSC-certifierade har ändrats till Uppfylla kraven från LPCB eller VdS, alternativt vara listade av UL eller FM alternativt SBSC-certifierade. Sid 7 U APPARATER FÖR STYRNING OCH ÖVERVAKNING Text har kompletterats med: Zone check skall vara självtestande. och Tillgängligheten och åtkomligheten till flödesvakter beaktas. Sid 7 Ny kod och text: YUD RELATIONSHANDLINGAR FÖR INSTALLATIONER Vid om- och tillbyggnation skall hela planet revideras på OR-ritningar och serviceritningar. 55 KYLSYSTEM Sid 4 Frostskyddsmedel för köldbärare Text avseende markvärme har hänvisats till Teknisk anvisning 56 Värmesystem. Sid 7 PSF.14 Avledare för luft eller gas i vätskesystem Kompletterande text avseende mindre system, där avsättningar för mobila avgasare utförs.

5 5 (5) 56 VÄRMESYSTEM 56 Värmesystem Text avseende frysskyddsmedel för markvärme har hänvisats till stycket Markvärme., 4 Markvärme Text har kompletterats med utförande och erf frysskyddsfunktioner. Sid 4 PJB VÄRMEVÄXLARE Text avseende redundans har kompletterats med följande: Vid separata växlare för olika betjäningsområden kan dessa växlare tjäna som redundans för varandra. 57 LUFTBEHANDLINGSSYSTEM Texten: Aggregatet skall vara försedda med stödfot/stödben har tillkommit. Sid 4 Texten: Fläktar i skall vara... har justerats till: Fläktar skall vara Enheten Kw/(m³/s) har justerats till: KW/(m³/s). Sid 5 Justering av orden brandgränsgenomföring och Rens- och inspektion. Förtydligande att lägen skall fastställas på relationsritningar. Sid 6 Rättstavning av rubrikerna Uteluftsdon och Tilluftsdon. Justering med stor bokstav av Behov samt ändring då MIT har bytt namn till MSI. Sid 9 Justering av text från Ljudnivån skall mätas i från.., till Ljudnivån skall mätas i...
