KV. TORSKEN 5, LULEÅ TRYGGHETSBOENDE ETAPP 1, HUS B TOM. E 6.7 RAMBESKRIVNING VS

Storlek: px
Starta visningen från sidan:

Download "KV. TORSKEN 5, LULEÅ TRYGGHETSBOENDE ETAPP 1, HUS B TOM. E 6.7 RAMBESKRIVNING VS"

Transkript

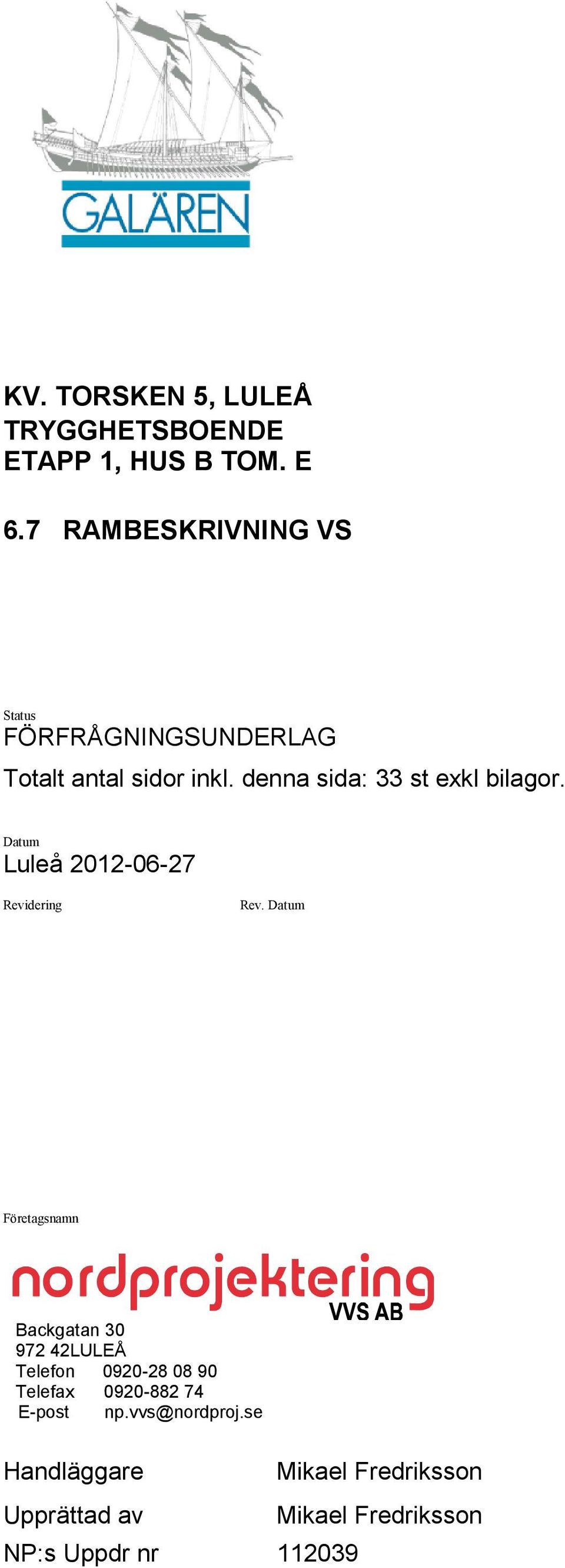

1 KV. TORSKEN 5, LULEÅ Totalt antal sidor inkl. denna sida: 33 st exkl bilagor. Luleå Revidering Rev. Företagsnamn Backgatan LULEÅ Upprättad av NP:s Uppdr nr Mikael Fredriksson Mikael Fredriksson

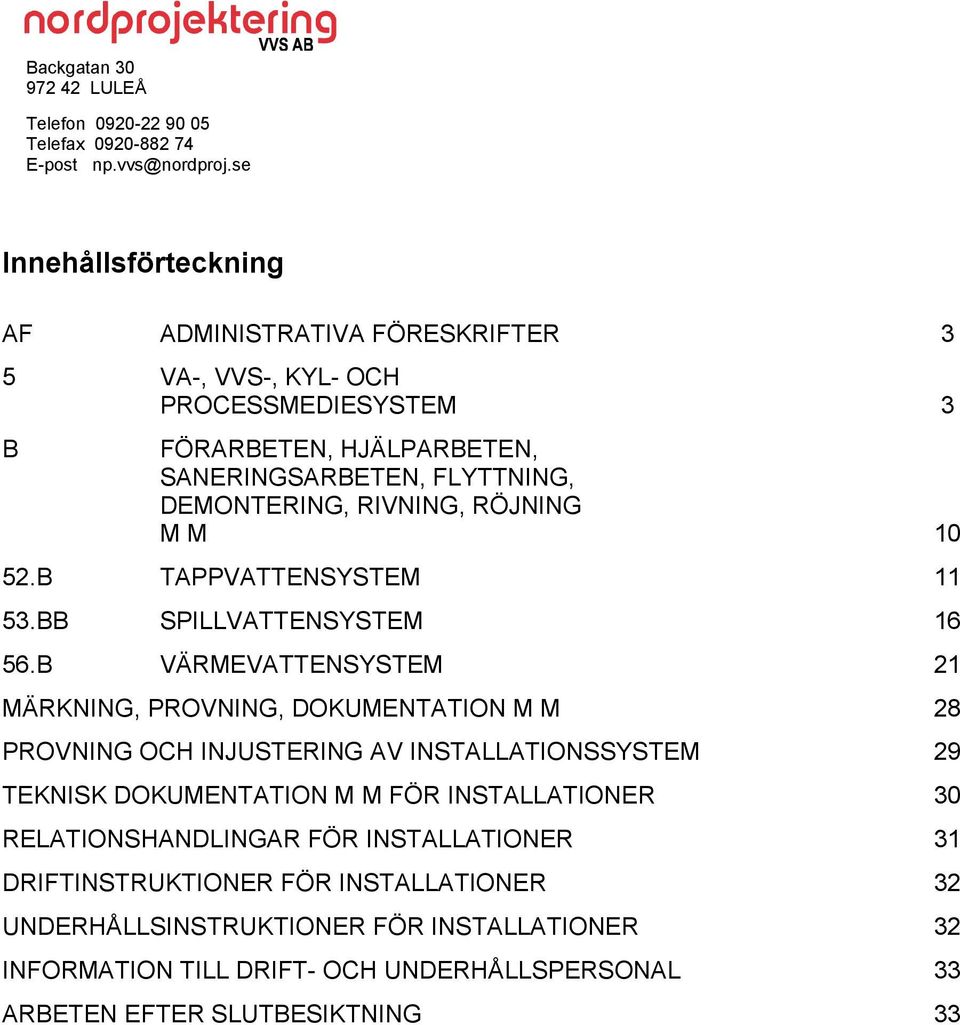

2 Telefon Innehållsförteckning AF ADMINISTRATIVA FÖRESKRIFTER 3 5 VA-, VVS-, KYL- OCH PROCESSMEDIESYSTEM 3 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M B TAPPVATTENSYSTEM BB SPILLVATTENSYSTEM B VÄRMEVATTENSYSTEM 21 MÄRKNING, PROVNING, DOKUMENTATION M M 28 PROVNING OCH INJUSTERING AV INSTALLATIONSSYSTEM 29 TEKNISK DOKUMENTATION M M FÖR INSTALLATIONER 30 RELATIONSHANDLINGAR FÖR INSTALLATIONER 31 DRIFTINSTRUKTIONER FÖR INSTALLATIONER 32 UNDERHÅLLSINSTRUKTIONER FÖR INSTALLATIONER 32 INFORMATION TILL DRIFT- OCH UNDERHÅLLSPERSONAL 33 ARBETEN EFTER SLUTBESIKTNING 33

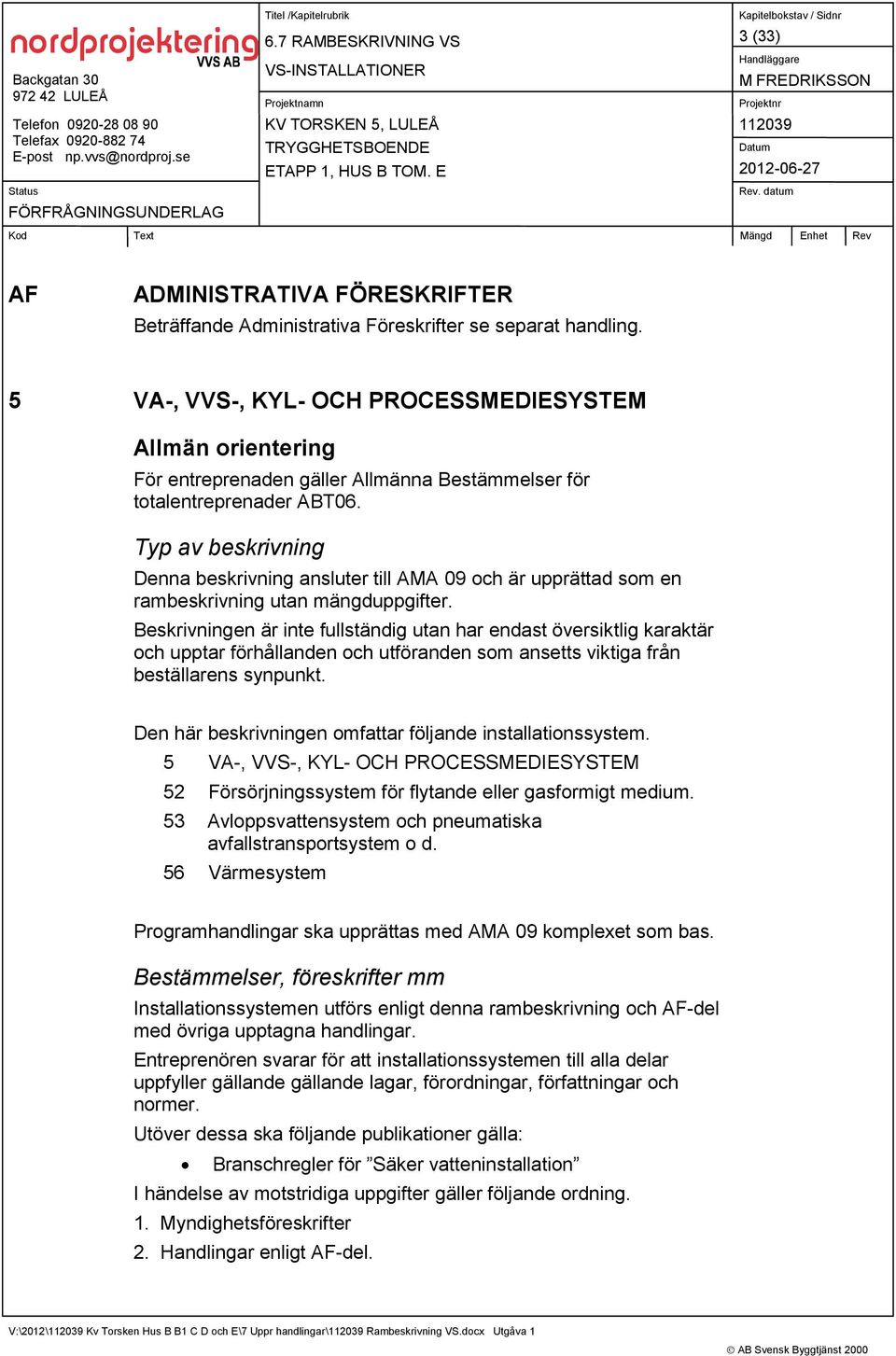

3 3 (33) AF ADMINISTRATIVA FÖRESKRIFTER Beträffande Administrativa Föreskrifter se separat handling. 5 VA-, VVS-, KYL- OCH PROCESSMEDIESYSTEM Allmän orientering För entreprenaden gäller Allmänna Bestämmelser för totalentreprenader ABT06. Typ av beskrivning Denna beskrivning ansluter till AMA 09 och är upprättad som en rambeskrivning utan mängduppgifter. Beskrivningen är inte fullständig utan har endast översiktlig karaktär och upptar förhållanden och utföranden som ansetts viktiga från beställarens synpunkt. Den här beskrivningen omfattar följande installationssystem. 5 VA-, VVS-, KYL- OCH PROCESSMEDIESYSTEM 52 Försörjningssystem för flytande eller gasformigt medium. 53 Avloppsvattensystem och pneumatiska avfallstransportsystem o d. 56 Värmesystem Programhandlingar ska upprättas med AMA 09 komplexet som bas. Bestämmelser, föreskrifter mm Installationssystemen utförs enligt denna rambeskrivning och AF-del med övriga upptagna handlingar. Entreprenören svarar för att installationssystemen till alla delar uppfyller gällande gällande lagar, förordningar, författningar och normer. Utöver dessa ska följande publikationer gälla: Branschregler för Säker vatteninstallation I händelse av motstridiga uppgifter gäller följande ordning. 1. Myndighetsföreskrifter 2. Handlingar enligt AF-del.

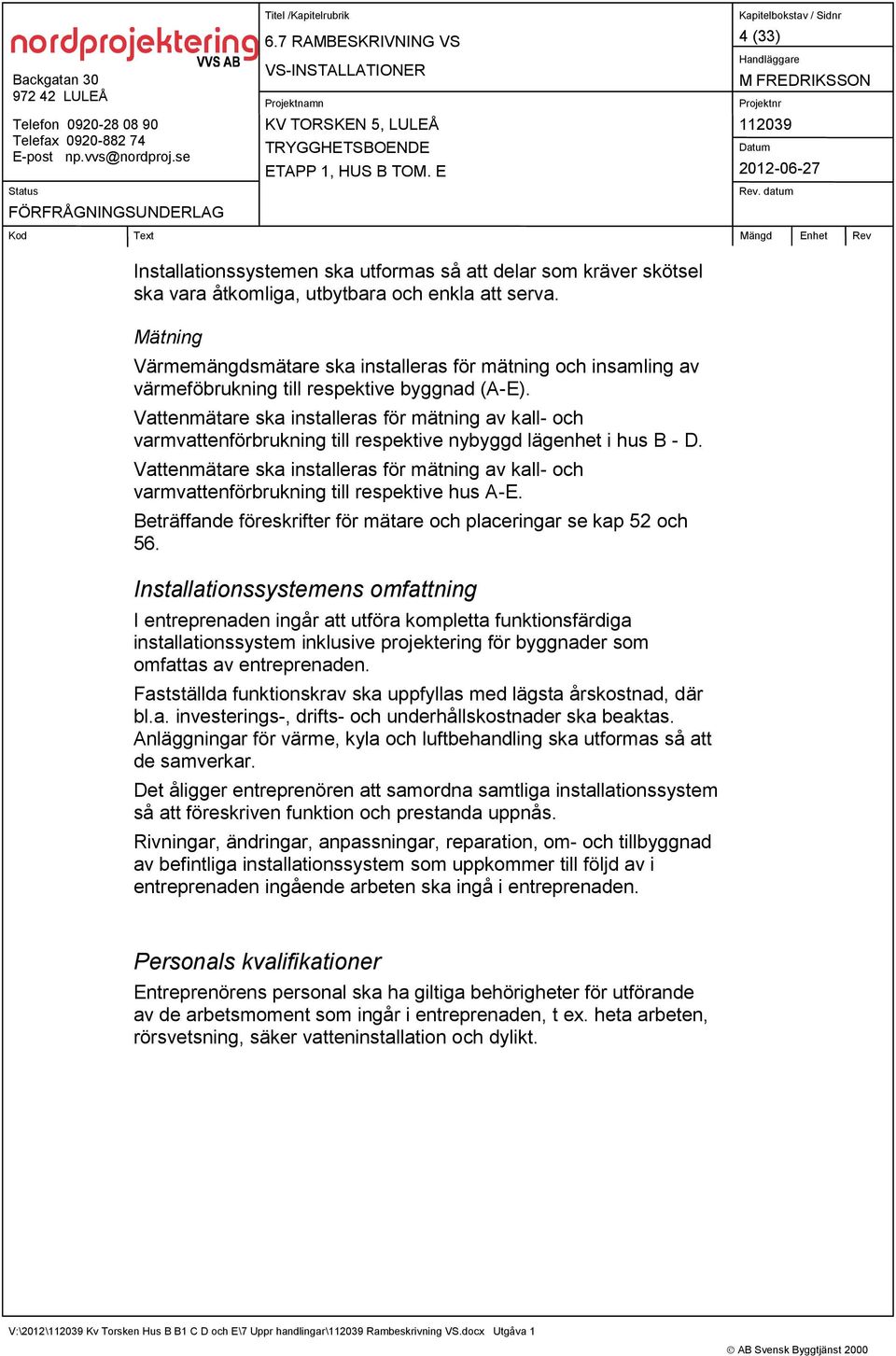

4 4 (33) Installationssystemen ska utformas så att delar som kräver skötsel ska vara åtkomliga, utbytbara och enkla att serva. Mätning Värmemängdsmätare ska installeras för mätning och insamling av värmeföbrukning till respektive byggnad (A-E). Vattenmätare ska installeras för mätning av kall- och varmvattenförbrukning till respektive nybyggd lägenhet i hus B - D. Vattenmätare ska installeras för mätning av kall- och varmvattenförbrukning till respektive hus A-E. Beträffande föreskrifter för mätare och placeringar se kap 52 och 56. Installationssystemens omfattning I entreprenaden ingår att utföra kompletta funktionsfärdiga installationssystem inklusive projektering för byggnader som omfattas av entreprenaden. Fastställda funktionskrav ska uppfyllas med lägsta årskostnad, där bl.a. investerings-, drifts- och underhållskostnader ska beaktas. Anläggningar för värme, kyla och luftbehandling ska utformas så att de samverkar. Det åligger entreprenören att samordna samtliga installationssystem så att föreskriven funktion och prestanda uppnås. Rivningar, ändringar, anpassningar, reparation, om- och tillbyggnad av befintliga installationssystem som uppkommer till följd av i entreprenaden ingående arbeten ska ingå i entreprenaden. Personals kvalifikationer Entreprenörens personal ska ha giltiga behörigheter för utförande av de arbetsmoment som ingår i entreprenaden, t ex. heta arbeten, rörsvetsning, säker vatteninstallation och dylikt.

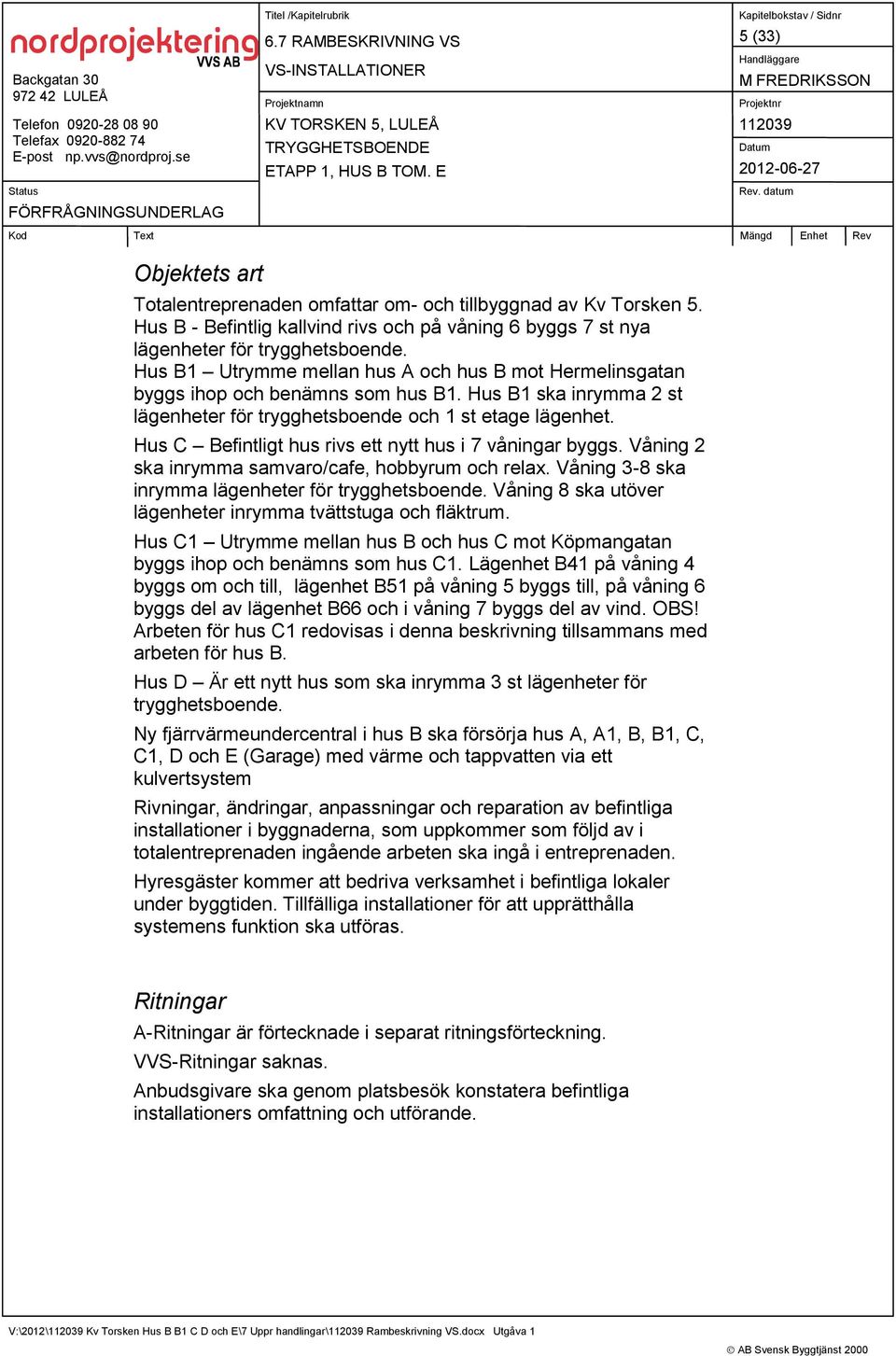

5 5 (33) Objektets art Totalentreprenaden omfattar om- och tillbyggnad av Kv Torsken 5. Hus B - Befintlig kallvind rivs och på våning 6 byggs 7 st nya lägenheter för trygghetsboende. Hus B1 Utrymme mellan hus A och hus B mot Hermelinsgatan byggs ihop och benämns som hus B1. Hus B1 ska inrymma 2 st lägenheter för trygghetsboende och 1 st etage lägenhet. Hus C Befintligt hus rivs ett nytt hus i 7 våningar byggs. Våning 2 ska inrymma samvaro/cafe, hobbyrum och relax. Våning 3-8 ska inrymma lägenheter för trygghetsboende. Våning 8 ska utöver lägenheter inrymma tvättstuga och fläktrum. Hus C1 Utrymme mellan hus B och hus C mot Köpmangatan byggs ihop och benämns som hus C1. Lägenhet B41 på våning 4 byggs om och till, lägenhet B51 på våning 5 byggs till, på våning 6 byggs del av lägenhet B66 och i våning 7 byggs del av vind. OBS! Arbeten för hus C1 redovisas i denna beskrivning tillsammans med arbeten för hus B. Hus D Är ett nytt hus som ska inrymma 3 st lägenheter för trygghetsboende. Ny fjärrvärmeundercentral i hus B ska försörja hus A, A1, B, B1, C, C1, D och E (Garage) med värme och tappvatten via ett kulvertsystem Rivningar, ändringar, anpassningar och reparation av befintliga installationer i byggnaderna, som uppkommer som följd av i totalentreprenaden ingående arbeten ska ingå i entreprenaden. Hyresgäster kommer att bedriva verksamhet i befintliga lokaler under byggtiden. Tillfälliga installationer för att upprätthålla systemens funktion ska utföras. Ritningar A-Ritningar är förtecknade i separat ritningsförteckning. VVS-Ritningar saknas. Anbudsgivare ska genom platsbesök konstatera befintliga installationers omfattning och utförande.

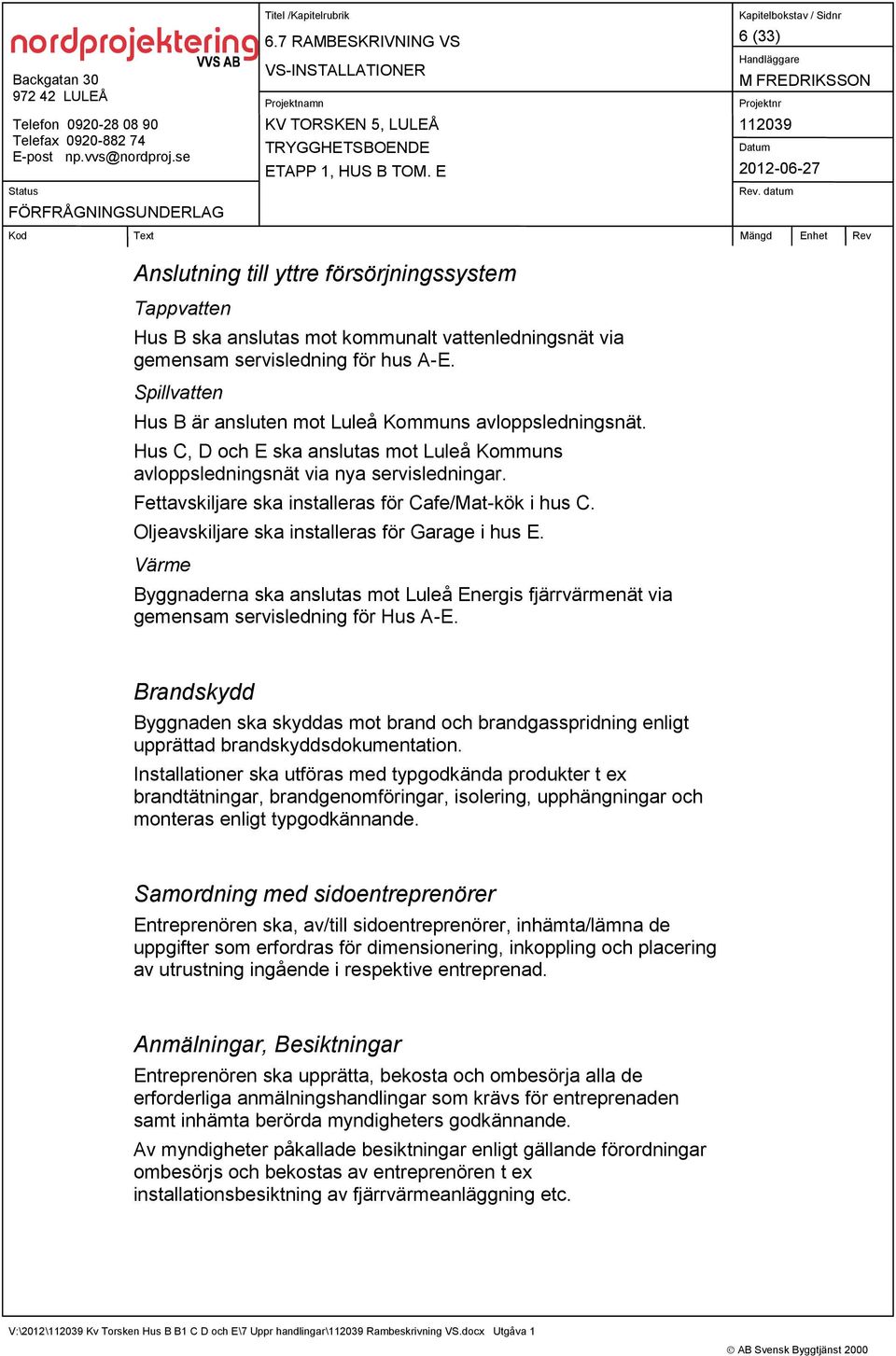

6 6 (33) Anslutning till yttre försörjningssystem Tappvatten Hus B ska anslutas mot kommunalt vattenledningsnät via gemensam servisledning för hus A-E. Spillvatten Hus B är ansluten mot Luleå Kommuns avloppsledningsnät. Hus C, D och E ska anslutas mot Luleå Kommuns avloppsledningsnät via nya servisledningar. Fettavskiljare ska installeras för Cafe/Mat-kök i hus C. Oljeavskiljare ska installeras för Garage i hus E. Värme Byggnaderna ska anslutas mot Luleå Energis fjärrvärmenät via gemensam servisledning för Hus A-E. Brandskydd Byggnaden ska skyddas mot brand och brandgasspridning enligt upprättad brandskyddsdokumentation. Installationer ska utföras med typgodkända produkter t ex brandtätningar, brandgenomföringar, isolering, upphängningar och monteras enligt typgodkännande. Samordning med sidoentreprenörer Entreprenören ska, av/till sidoentreprenörer, inhämta/lämna de uppgifter som erfordras för dimensionering, inkoppling och placering av utrustning ingående i respektive entreprenad. Anmälningar, Besiktningar Entreprenören ska upprätta, bekosta och ombesörja alla de erforderliga anmälningshandlingar som krävs för entreprenaden samt inhämta berörda myndigheters godkännande. Av myndigheter påkallade besiktningar enligt gällande förordningar ombesörjs och bekostas av entreprenören t ex installationsbesiktning av fjärrvärmeanläggning etc.

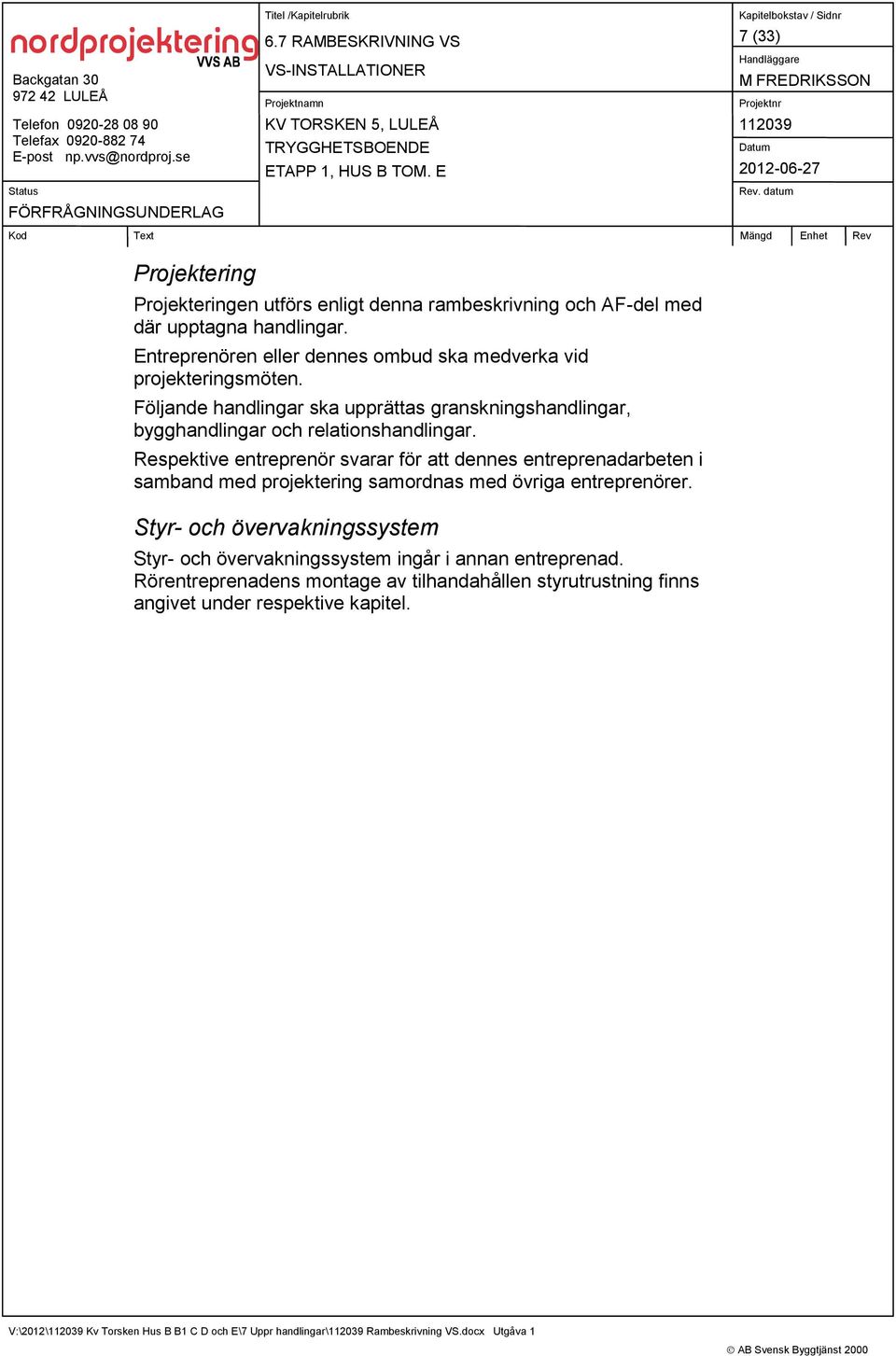

7 7 (33) Projektering Projekteringen utförs enligt denna rambeskrivning och AF-del med där upptagna handlingar. Entreprenören eller dennes ombud ska medverka vid projekteringsmöten. Följande handlingar ska upprättas granskningshandlingar, bygghandlingar och relationshandlingar. Respektive entreprenör svarar för att dennes entreprenadarbeten i samband med projektering samordnas med övriga entreprenörer. Styr- och övervakningssystem Styr- och övervakningssystem ingår i annan entreprenad. Rörentreprenadens montage av tilhandahållen styrutrustning finns angivet under respektive kapitel.

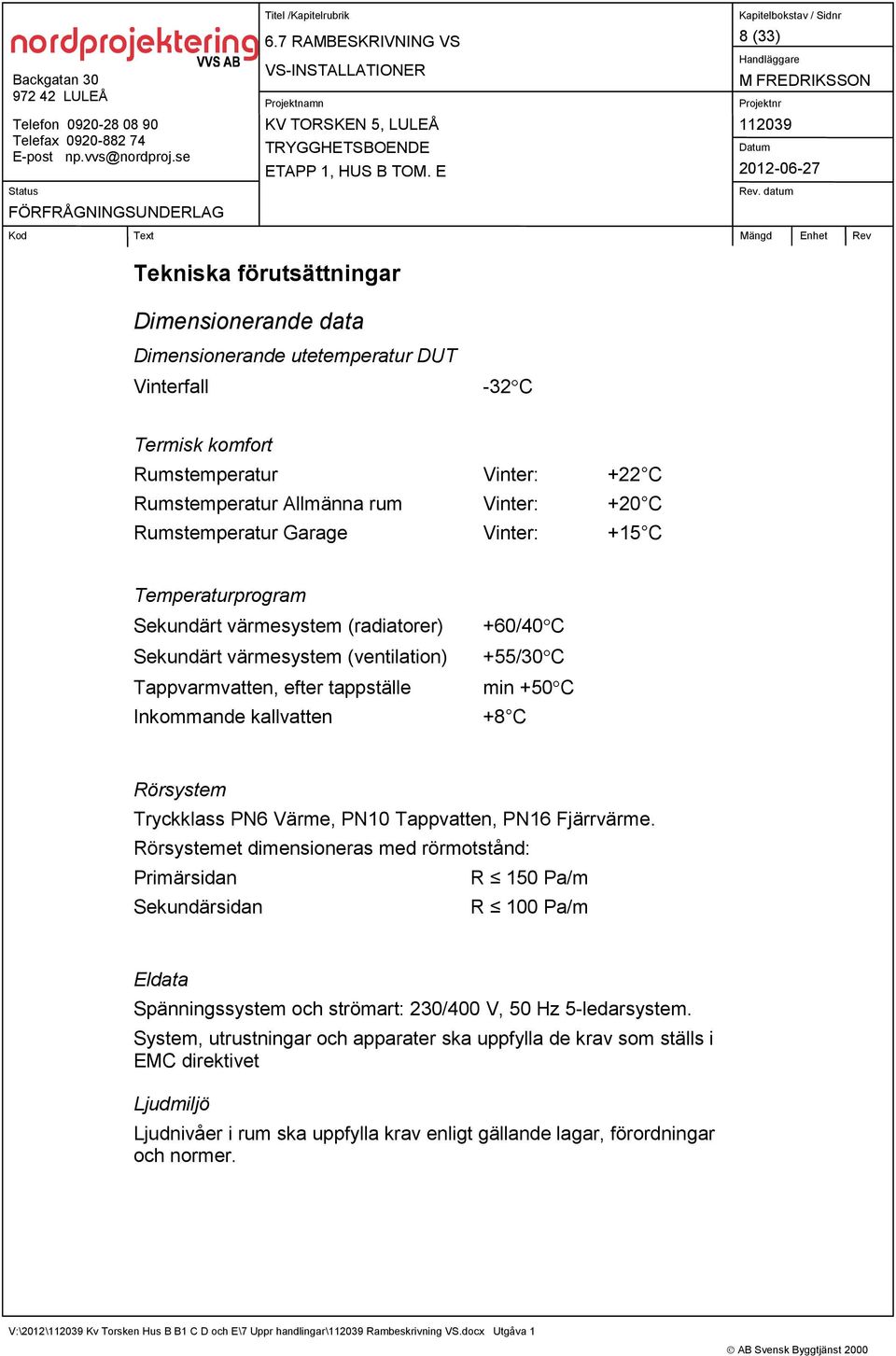

8 8 (33) Tekniska förutsättningar Dimensionerande data Dimensionerande utetemperatur DUT Vinterfall -32 C Termisk komfort Rumstemperatur Vinter: +22 C Rumstemperatur Allmänna rum Vinter: +20 C Rumstemperatur Garage Vinter: +15 C Temperaturprogram Sekundärt värmesystem (radiatorer) Sekundärt värmesystem (ventilation) Tappvarmvatten, efter tappställe Inkommande kallvatten +60/40 C +55/30 C min +50 C +8 C Rörsystem Tryckklass PN6 Värme, PN10 Tappvatten, PN16 Fjärrvärme. Rörsystemet dimensioneras med rörmotstånd: Primärsidan R 150 Pa/m Sekundärsidan R 100 Pa/m Eldata Spänningssystem och strömart: 230/400 V, 50 Hz 5-ledarsystem. System, utrustningar och apparater ska uppfylla de krav som ställs i EMC direktivet Ljudmiljö Ljudnivåer i rum ska uppfylla krav enligt gällande lagar, förordningar och normer.

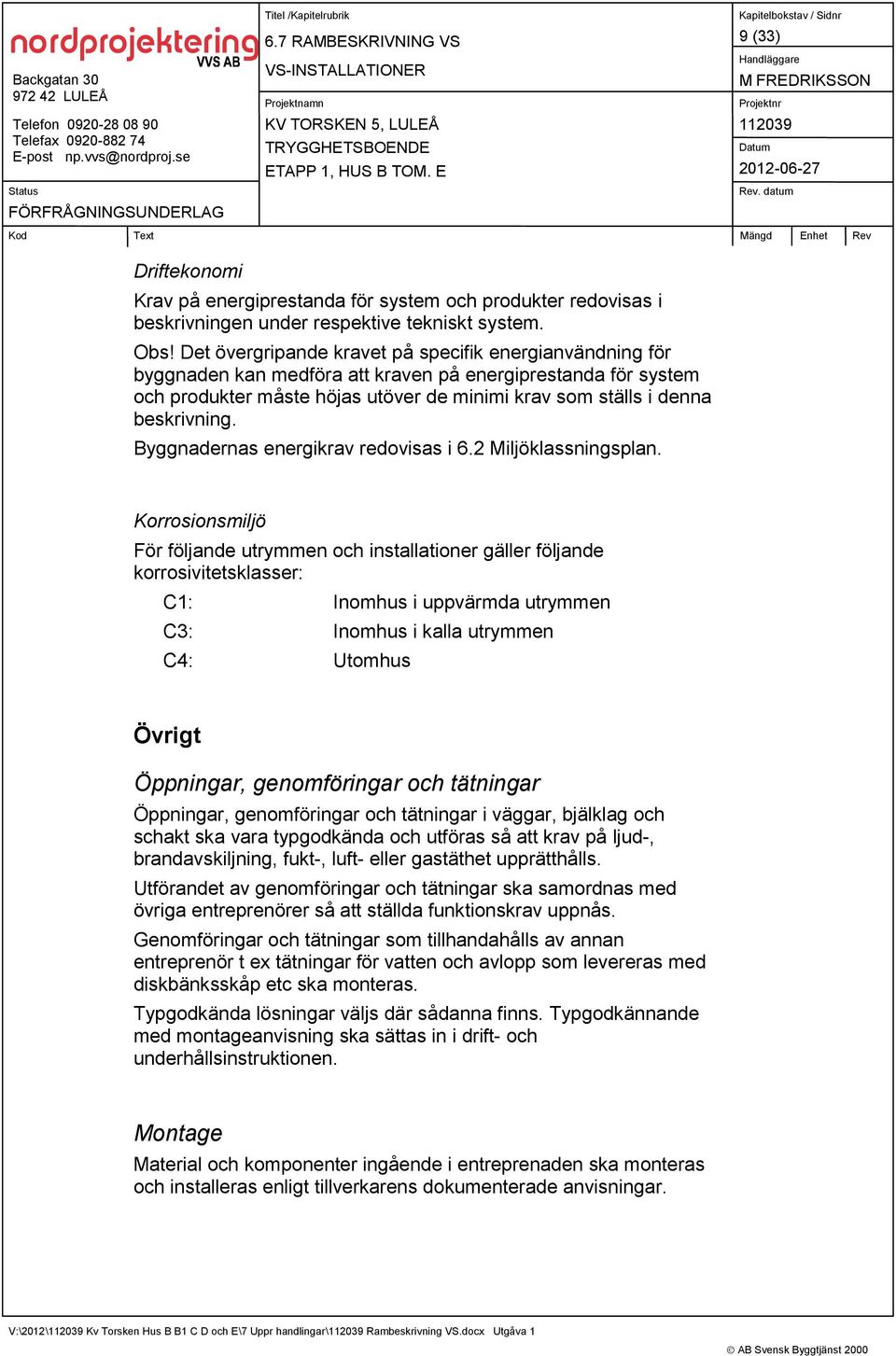

9 9 (33) Driftekonomi Krav på energiprestanda för system och produkter redovisas i beskrivningen under respektive tekniskt system. Obs! Det övergripande kravet på specifik energianvändning för byggnaden kan medföra att kraven på energiprestanda för system och produkter måste höjas utöver de minimi krav som ställs i denna beskrivning. Byggnadernas energikrav redovisas i 6.2 Miljöklassningsplan. Korrosionsmiljö För följande utrymmen och installationer gäller följande korrosivitetsklasser: C1: Inomhus i uppvärmda utrymmen C3: Inomhus i kalla utrymmen C4: Utomhus Övrigt Öppningar, genomföringar och tätningar Öppningar, genomföringar och tätningar i väggar, bjälklag och schakt ska vara typgodkända och utföras så att krav på ljud-, brandavskiljning, fukt-, luft- eller gastäthet upprätthålls. Utförandet av genomföringar och tätningar ska samordnas med övriga entreprenörer så att ställda funktionskrav uppnås. Genomföringar och tätningar som tillhandahålls av annan entreprenör t ex tätningar för vatten och avlopp som levereras med diskbänksskåp etc ska monteras. Typgodkända lösningar väljs där sådanna finns. Typgodkännande med montageanvisning ska sättas in i drift- och underhållsinstruktionen. Montage Material och komponenter ingående i entreprenaden ska monteras och installeras enligt tillverkarens dokumenterade anvisningar.

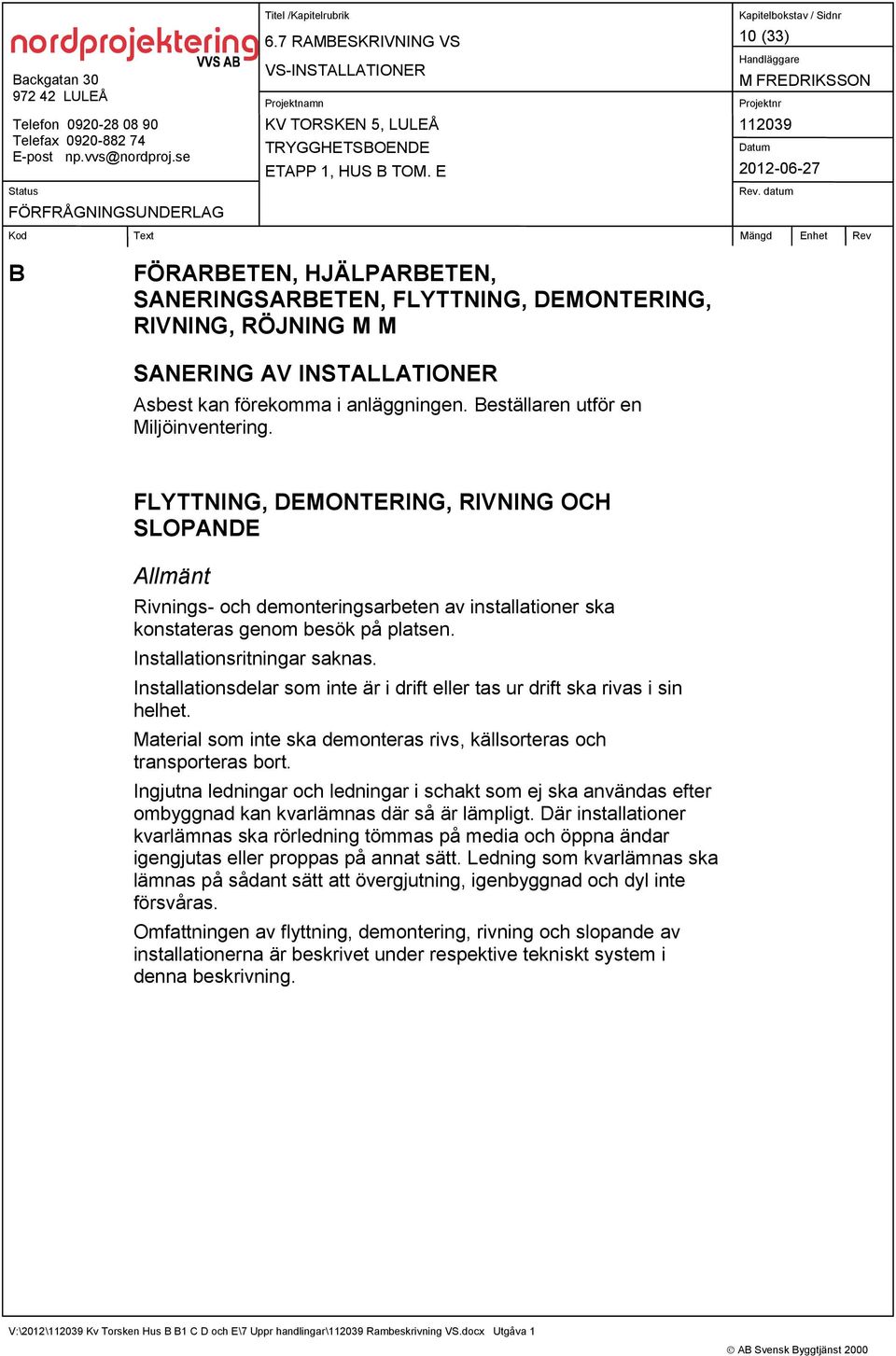

10 10 (33) B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M SANERING AV INSTALLATIONER Asbest kan förekomma i anläggningen. Beställaren utför en Miljöinventering. FLYTTNING, DEMONTERING, RIVNING OCH SLOPANDE Allmänt Rivnings- och demonteringsarbeten av installationer ska konstateras genom besök på platsen. Installationsritningar saknas. Installationsdelar som inte är i drift eller tas ur drift ska rivas i sin helhet. Material som inte ska demonteras rivs, källsorteras och transporteras bort. Ingjutna ledningar och ledningar i schakt som ej ska användas efter ombyggnad kan kvarlämnas där så är lämpligt. Där installationer kvarlämnas ska rörledning tömmas på media och öppna ändar igengjutas eller proppas på annat sätt. Ledning som kvarlämnas ska lämnas på sådant sätt att övergjutning, igenbyggnad och dyl inte försvåras. Omfattningen av flyttning, demontering, rivning och slopande av installationerna är beskrivet under respektive tekniskt system i denna beskrivning.

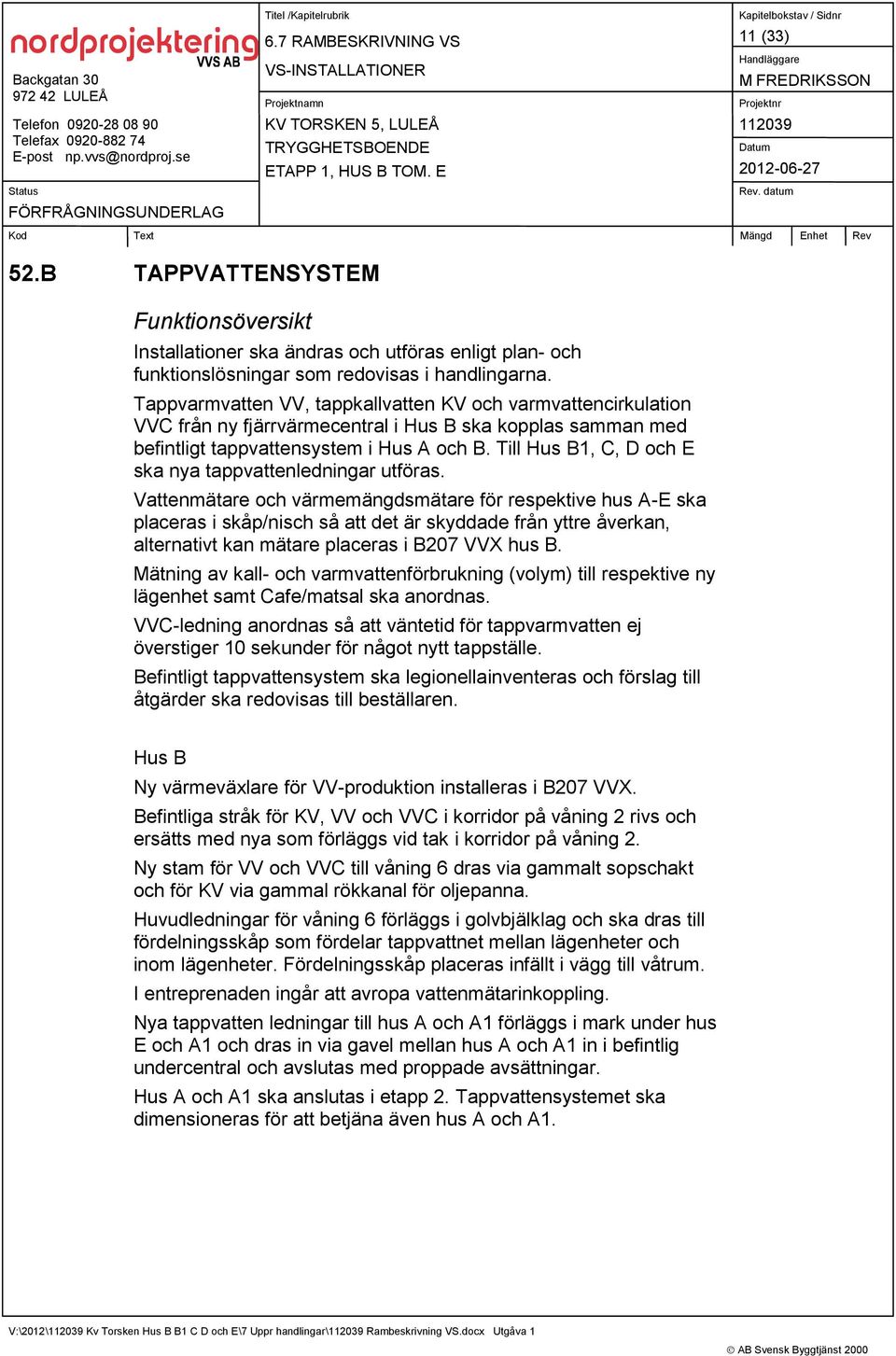

11 11 (33) 52.B TAPPVATTENSYSTEM Funktionsöversikt Installationer ska ändras och utföras enligt plan- och funktionslösningar som redovisas i handlingarna. Tappvarmvatten VV, tappkallvatten KV och varmvattencirkulation VVC från ny fjärrvärmecentral i Hus B ska kopplas samman med befintligt tappvattensystem i Hus A och B. Till Hus B1, C, D och E ska nya tappvattenledningar utföras. Vattenmätare och värmemängdsmätare för respektive hus A-E ska placeras i skåp/nisch så att det är skyddade från yttre åverkan, alternativt kan mätare placeras i B207 VVX hus B. Mätning av kall- och varmvattenförbrukning (volym) till respektive ny lägenhet samt Cafe/matsal ska anordnas. VVC-ledning anordnas så att väntetid för tappvarmvatten ej överstiger 10 sekunder för något nytt tappställe. Befintligt tappvattensystem ska legionellainventeras och förslag till åtgärder ska redovisas till beställaren. Hus B Ny värmeväxlare för VV-produktion installeras i B207 VVX. Befintliga stråk för KV, VV och VVC i korridor på våning 2 rivs och ersätts med nya som förläggs vid tak i korridor på våning 2. Ny stam för VV och VVC till våning 6 dras via gammalt sopschakt och för KV via gammal rökkanal för oljepanna. Huvudledningar för våning 6 förläggs i golvbjälklag och ska dras till fördelningsskåp som fördelar tappvattnet mellan lägenheter och inom lägenheter. Fördelningsskåp placeras infällt i vägg till våtrum. I entreprenaden ingår att avropa vattenmätarinkoppling. Nya tappvatten ledningar till hus A och A1 förläggs i mark under hus E och A1 och dras in via gavel mellan hus A och A1 in i befintlig undercentral och avslutas med proppade avsättningar. Hus A och A1 ska anslutas i etapp 2. Tappvattensystemet ska dimensioneras för att betjäna även hus A och A1.

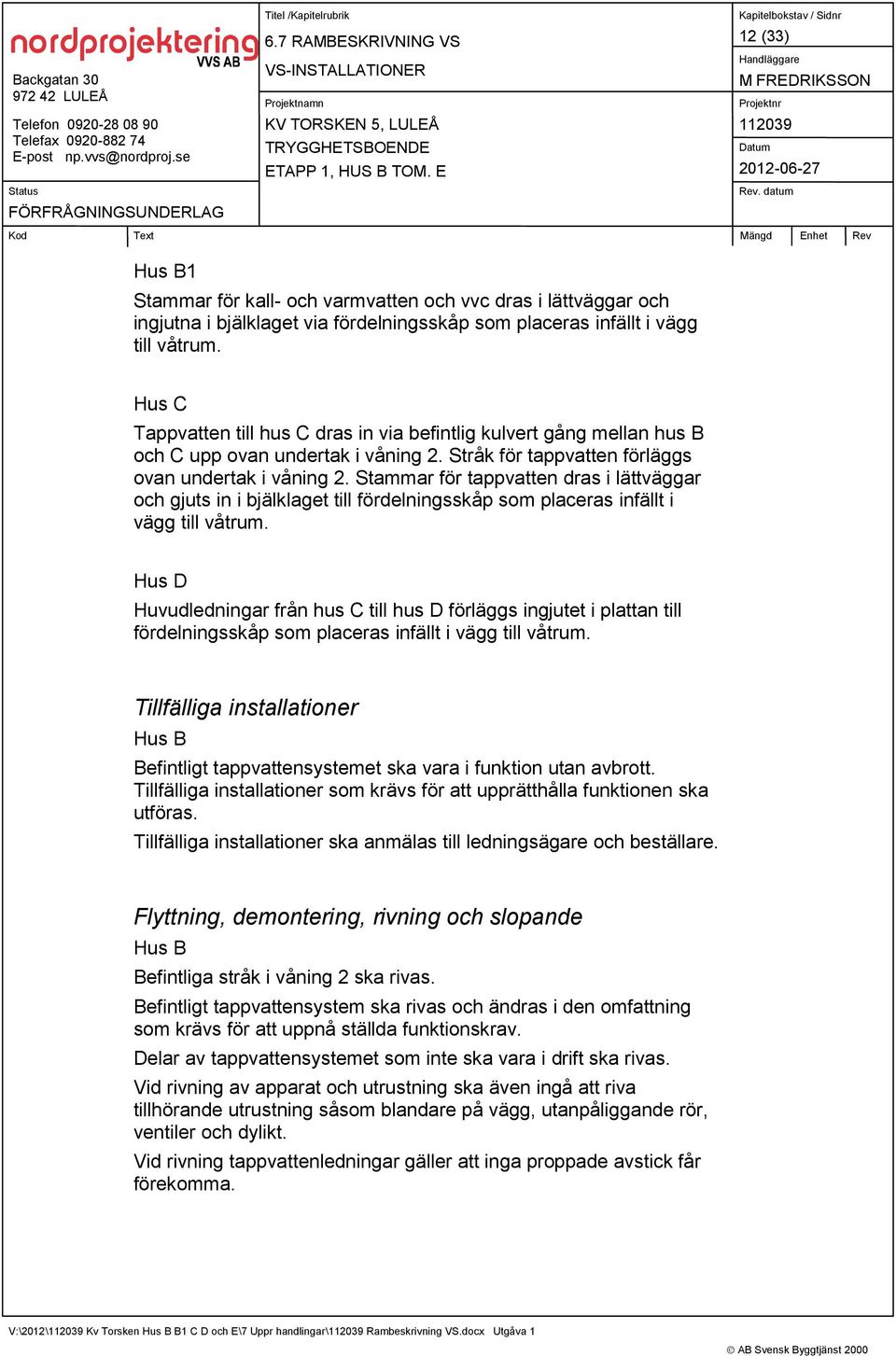

12 12 (33) Hus B1 Stammar för kall- och varmvatten och vvc dras i lättväggar och ingjutna i bjälklaget via fördelningsskåp som placeras infällt i vägg till våtrum. Hus C Tappvatten till hus C dras in via befintlig kulvert gång mellan hus B och C upp ovan undertak i våning 2. Stråk för tappvatten förläggs ovan undertak i våning 2. Stammar för tappvatten dras i lättväggar och gjuts in i bjälklaget till fördelningsskåp som placeras infällt i vägg till våtrum. Hus D Huvudledningar från hus C till hus D förläggs ingjutet i plattan till fördelningsskåp som placeras infällt i vägg till våtrum. Tillfälliga installationer Hus B Befintligt tappvattensystemet ska vara i funktion utan avbrott. Tillfälliga installationer som krävs för att upprätthålla funktionen ska utföras. Tillfälliga installationer ska anmälas till ledningsägare och beställare. Flyttning, demontering, rivning och slopande Hus B Befintliga stråk i våning 2 ska rivas. Befintligt tappvattensystem ska rivas och ändras i den omfattning som krävs för att uppnå ställda funktionskrav. Delar av tappvattensystemet som inte ska vara i drift ska rivas. Vid rivning av apparat och utrustning ska även ingå att riva tillhörande utrustning såsom blandare på vägg, utanpåliggande rör, ventiler och dylikt. Vid rivning tappvattenledningar gäller att inga proppade avstick får förekomma.

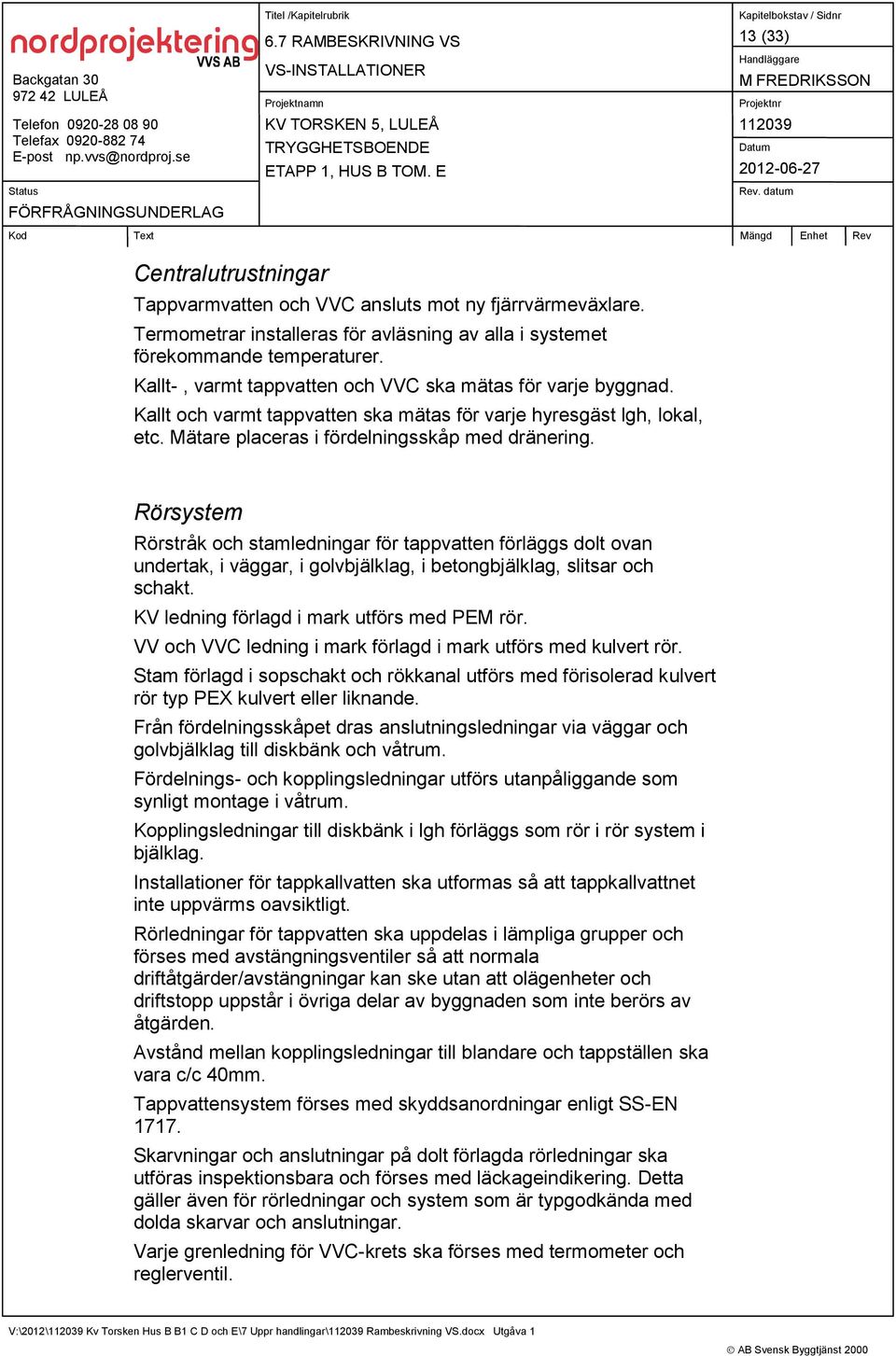

13 13 (33) Centralutrustningar Tappvarmvatten och VVC ansluts mot ny fjärrvärmeväxlare. Termometrar installeras för avläsning av alla i systemet förekommande temperaturer. Kallt-, varmt tappvatten och VVC ska mätas för varje byggnad. Kallt och varmt tappvatten ska mätas för varje hyresgäst lgh, lokal, etc. Mätare placeras i fördelningsskåp med dränering. Rörsystem Rörstråk och stamledningar för tappvatten förläggs dolt ovan undertak, i väggar, i golvbjälklag, i betongbjälklag, slitsar och schakt. KV ledning förlagd i mark utförs med PEM rör. VV och VVC ledning i mark förlagd i mark utförs med kulvert rör. Stam förlagd i sopschakt och rökkanal utförs med förisolerad kulvert rör typ PEX kulvert eller liknande. Från fördelningsskåpet dras anslutningsledningar via väggar och golvbjälklag till diskbänk och våtrum. Fördelnings- och kopplingsledningar utförs utanpåliggande som synligt montage i våtrum. Kopplingsledningar till diskbänk i lgh förläggs som rör i rör system i bjälklag. Installationer för tappkallvatten ska utformas så att tappkallvattnet inte uppvärms oavsiktligt. Rörledningar för tappvatten ska uppdelas i lämpliga grupper och förses med avstängningsventiler så att normala driftåtgärder/avstängningar kan ske utan att olägenheter och driftstopp uppstår i övriga delar av byggnaden som inte berörs av åtgärden. Avstånd mellan kopplingsledningar till blandare och tappställen ska vara c/c 40mm. Tappvattensystem förses med skyddsanordningar enligt SS-EN Skarvningar och anslutningar på dolt förlagda rörledningar ska utföras inspektionsbara och förses med läckageindikering. Detta gäller även för rörledningar och system som är typgodkända med dolda skarvar och anslutningar. Varje grenledning för VVC-krets ska förses med termometer och reglerventil.

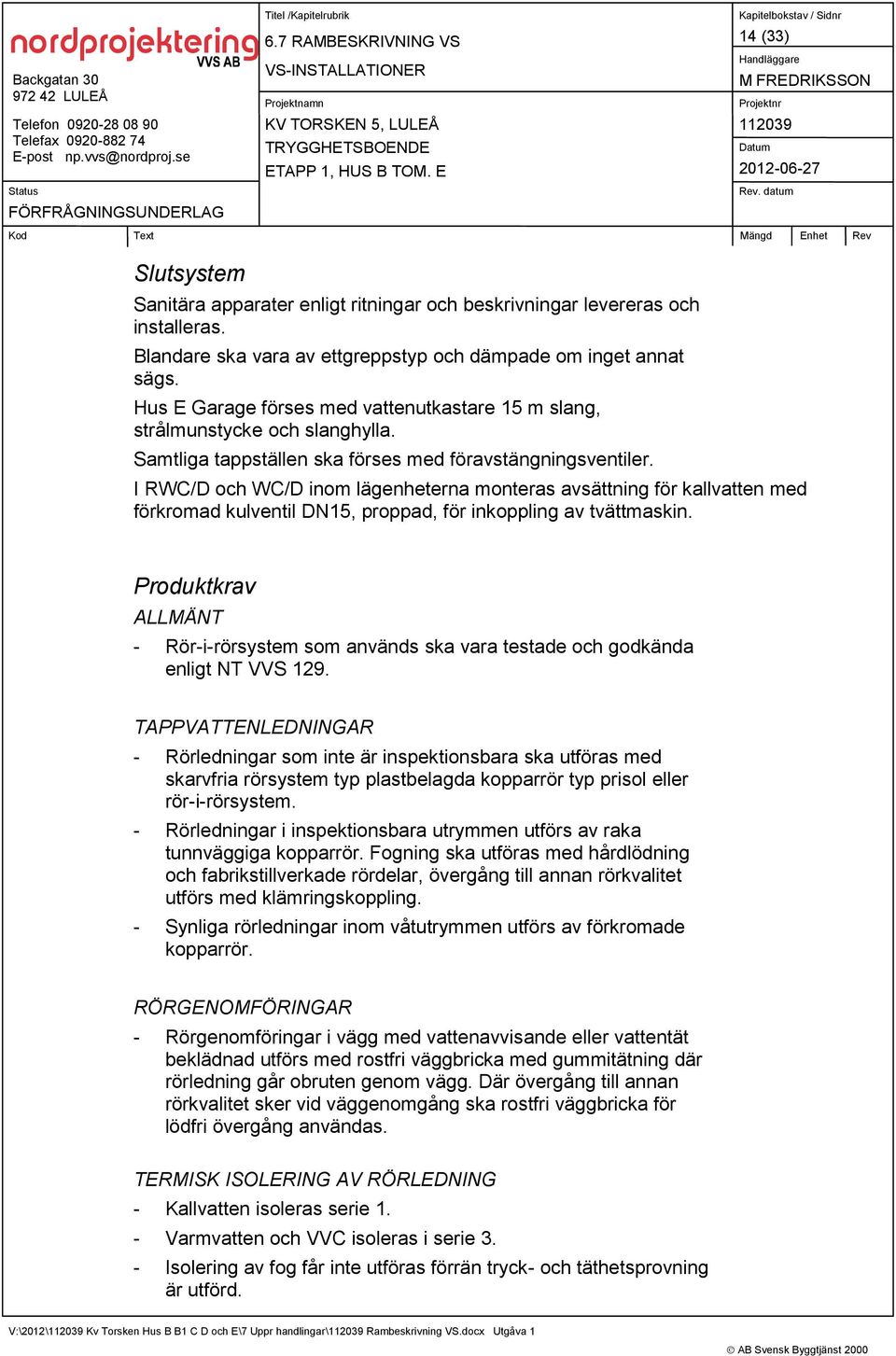

14 14 (33) Slutsystem Sanitära apparater enligt ritningar och beskrivningar levereras och installeras. Blandare ska vara av ettgreppstyp och dämpade om inget annat sägs. Hus E Garage förses med vattenutkastare 15 m slang, strålmunstycke och slanghylla. Samtliga tappställen ska förses med föravstängningsventiler. I RWC/D och WC/D inom lägenheterna monteras avsättning för kallvatten med förkromad kulventil DN15, proppad, för inkoppling av tvättmaskin. Produktkrav ALLMÄNT - Rör-i-rörsystem som används ska vara testade och godkända enligt NT VVS 129. TAPPVATTENLEDNINGAR - Rörledningar som inte är inspektionsbara ska utföras med skarvfria rörsystem typ plastbelagda kopparrör typ prisol eller rör-i-rörsystem. - Rörledningar i inspektionsbara utrymmen utförs av raka tunnväggiga kopparrör. Fogning ska utföras med hårdlödning och fabrikstillverkade rördelar, övergång till annan rörkvalitet utförs med klämringskoppling. - Synliga rörledningar inom våtutrymmen utförs av förkromade kopparrör. RÖRGENOMFÖRINGAR - Rörgenomföringar i vägg med vattenavvisande eller vattentät beklädnad utförs med rostfri väggbricka med gummitätning där rörledning går obruten genom vägg. Där övergång till annan rörkvalitet sker vid väggenomgång ska rostfri väggbricka för lödfri övergång användas. TERMISK ISOLERING AV RÖRLEDNING - Kallvatten isoleras serie 1. - Varmvatten och VVC isoleras i serie 3. - Isolering av fog får inte utföras förrän tryck- och täthetsprovning är utförd.

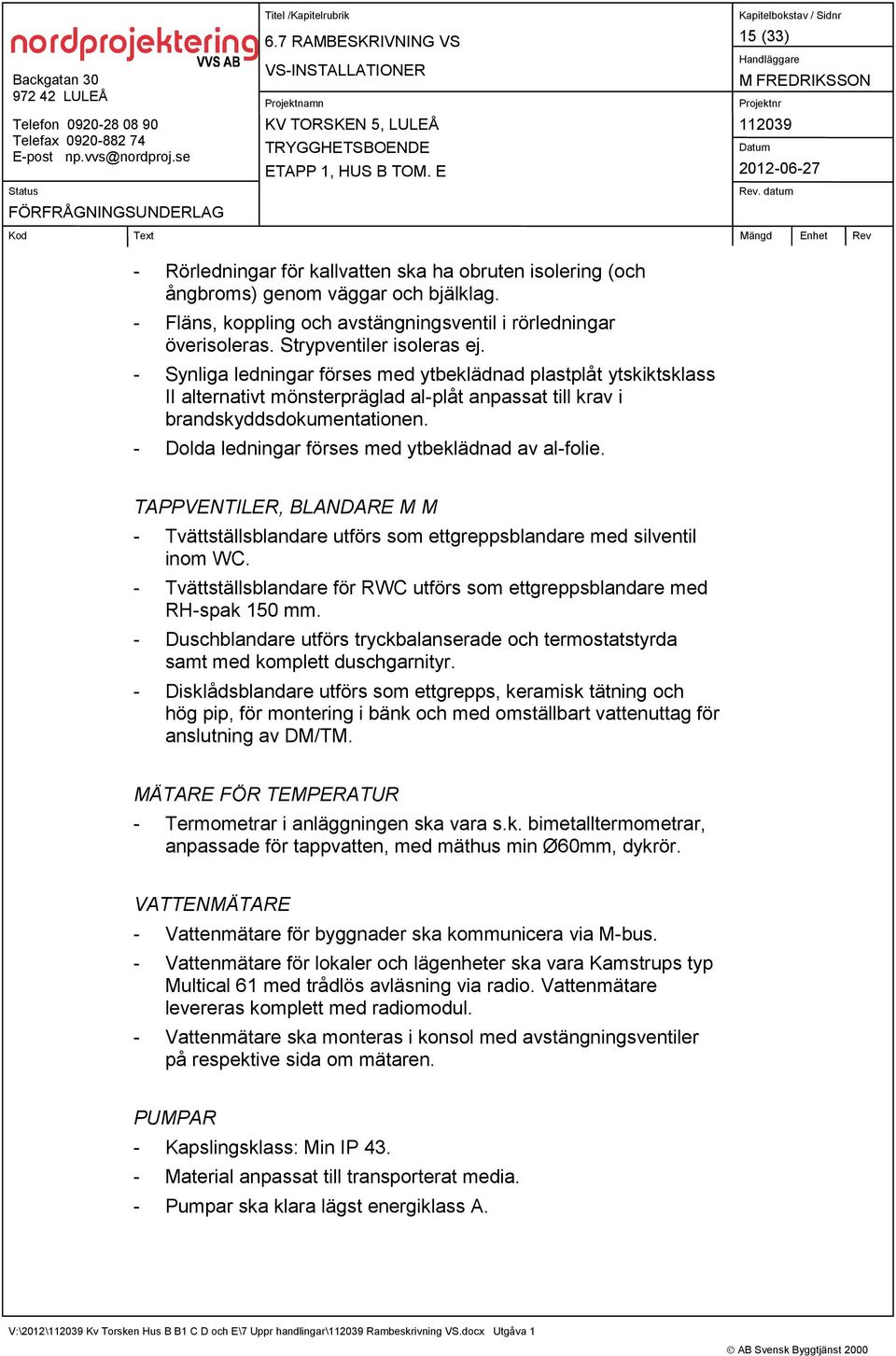

15 15 (33) - Rörledningar för kallvatten ska ha obruten isolering (och ångbroms) genom väggar och bjälklag. - Fläns, koppling och avstängningsventil i rörledningar överisoleras. Strypventiler isoleras ej. - Synliga ledningar förses med ytbeklädnad plastplåt ytskiktsklass II alternativt mönsterpräglad al-plåt anpassat till krav i brandskyddsdokumentationen. - Dolda ledningar förses med ytbeklädnad av al-folie. TAPPVENTILER, BLANDARE M M - Tvättställsblandare utförs som ettgreppsblandare med silventil inom WC. - Tvättställsblandare för RWC utförs som ettgreppsblandare med RH-spak 150 mm. - Duschblandare utförs tryckbalanserade och termostatstyrda samt med komplett duschgarnityr. - Disklådsblandare utförs som ettgrepps, keramisk tätning och hög pip, för montering i bänk och med omställbart vattenuttag för anslutning av DM/TM. MÄTARE FÖR TEMPERATUR - Termometrar i anläggningen ska vara s.k. bimetalltermometrar, anpassade för tappvatten, med mäthus min Ø60mm, dykrör. VATTENMÄTARE - Vattenmätare för byggnader ska kommunicera via M-bus. - Vattenmätare för lokaler och lägenheter ska vara Kamstrups typ Multical 61 med trådlös avläsning via radio. Vattenmätare levereras komplett med radiomodul. - Vattenmätare ska monteras i konsol med avstängningsventiler på respektive sida om mätaren. PUMPAR - Kapslingsklass: Min IP Material anpassat till transporterat media. - Pumpar ska klara lägst energiklass A.

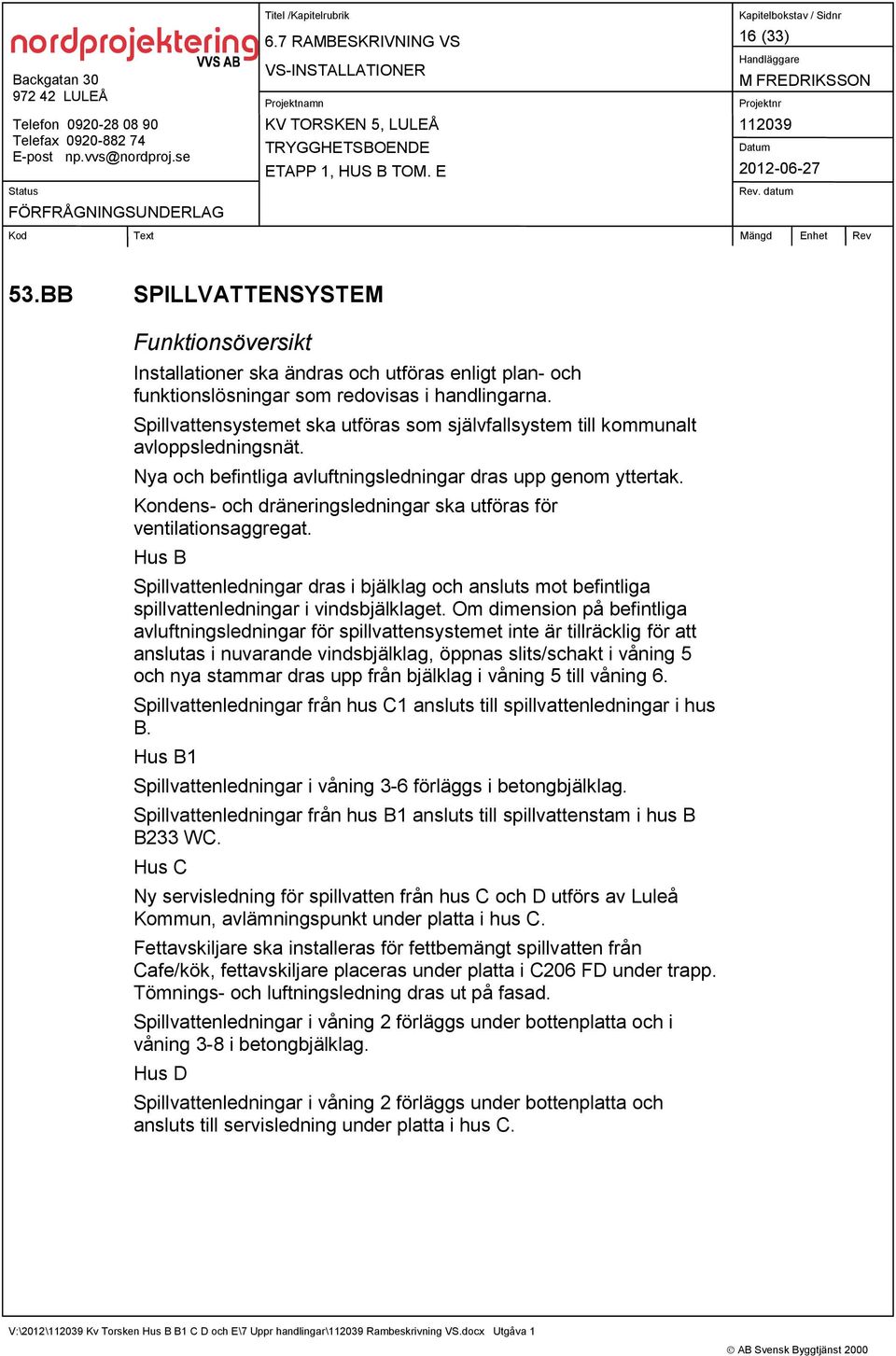

16 16 (33) 53.BB SPILLVATTENSYSTEM Funktionsöversikt Installationer ska ändras och utföras enligt plan- och funktionslösningar som redovisas i handlingarna. Spillvattensystemet ska utföras som självfallsystem till kommunalt avloppsledningsnät. Nya och befintliga avluftningsledningar dras upp genom yttertak. Kondens- och dräneringsledningar ska utföras för ventilationsaggregat. Hus B Spillvattenledningar dras i bjälklag och ansluts mot befintliga spillvattenledningar i vindsbjälklaget. Om dimension på befintliga avluftningsledningar för spillvattensystemet inte är tillräcklig för att anslutas i nuvarande vindsbjälklag, öppnas slits/schakt i våning 5 och nya stammar dras upp från bjälklag i våning 5 till våning 6. Spillvattenledningar från hus C1 ansluts till spillvattenledningar i hus B. Hus B1 Spillvattenledningar i våning 3-6 förläggs i betongbjälklag. Spillvattenledningar från hus B1 ansluts till spillvattenstam i hus B B233 WC. Hus C Ny servisledning för spillvatten från hus C och D utförs av Luleå Kommun, avlämningspunkt under platta i hus C. Fettavskiljare ska installeras för fettbemängt spillvatten från Cafe/kök, fettavskiljare placeras under platta i C206 FD under trapp. Tömnings- och luftningsledning dras ut på fasad. Spillvattenledningar i våning 2 förläggs under bottenplatta och i våning 3-8 i betongbjälklag. Hus D Spillvattenledningar i våning 2 förläggs under bottenplatta och ansluts till servisledning under platta i hus C.

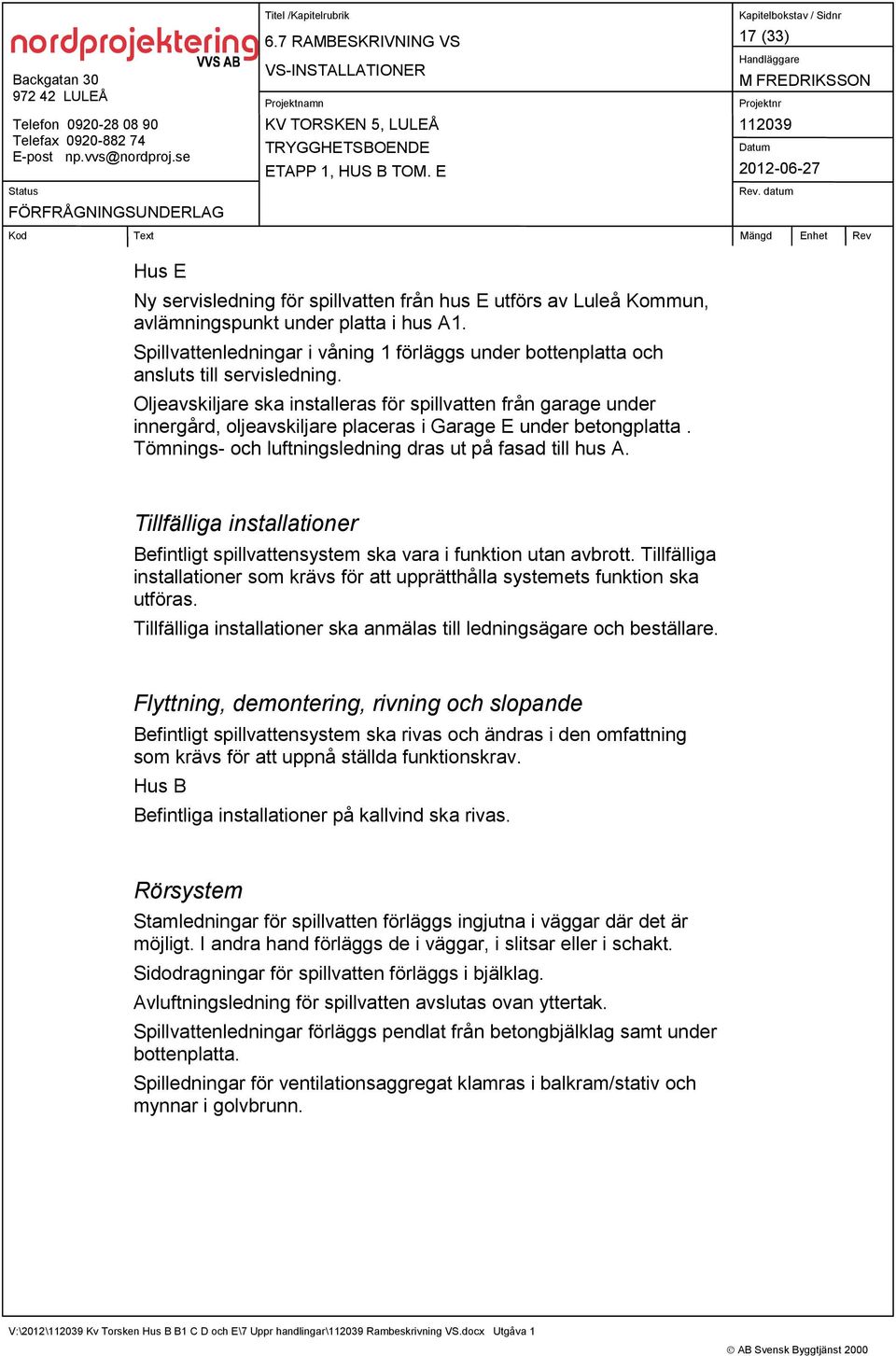

17 17 (33) Hus E Ny servisledning för spillvatten från hus E utförs av Luleå Kommun, avlämningspunkt under platta i hus A1. Spillvattenledningar i våning 1 förläggs under bottenplatta och ansluts till servisledning. Oljeavskiljare ska installeras för spillvatten från garage under innergård, oljeavskiljare placeras i Garage E under betongplatta. Tömnings- och luftningsledning dras ut på fasad till hus A. Tillfälliga installationer Befintligt spillvattensystem ska vara i funktion utan avbrott. Tillfälliga installationer som krävs för att upprätthålla systemets funktion ska utföras. Tillfälliga installationer ska anmälas till ledningsägare och beställare. Flyttning, demontering, rivning och slopande Befintligt spillvattensystem ska rivas och ändras i den omfattning som krävs för att uppnå ställda funktionskrav. Hus B Befintliga installationer på kallvind ska rivas. Rörsystem Stamledningar för spillvatten förläggs ingjutna i väggar där det är möjligt. I andra hand förläggs de i väggar, i slitsar eller i schakt. Sidodragningar för spillvatten förläggs i bjälklag. Avluftningsledning för spillvatten avslutas ovan yttertak. Spillvattenledningar förläggs pendlat från betongbjälklag samt under bottenplatta. Spilledningar för ventilationsaggregat klamras i balkram/stativ och mynnar i golvbrunn.

18 18 (33) Slutsystem Sanitära apparater enligt ritningar och beskrivningar levereras och installeras. Vattenklosetter och tvättställ utförs i vitt standardporslin. WC-stolar, tvättställ, diskbänkar etc ansluts till spillvattenledningar. Diskbänk och tvättställ ansluts med vattenlås. RWC/D och WC/D förbereds med spilltratt på vägg för anslutning av tvättmaskin. Bastu och duschplatser förses med golvbrunn. Duschplatser i lägenheter förses med golvränna. Garage förses med erfordeliga golvbrunnar och rännor för spolning av golv samt avrinning av smältvatten. Cafe/kök förses med 2 st golvbrunnar i rosfritt stål. Produktkrav SPILLVATTENLEDNINGAR - Spillvattenledningar i plast ska vara certifierade enligt Nordic Poly Mark. - Spillvattenledningar ingjutna i väggar och bjälklag utförs av plaströr PP-mark/inomhusavloppsrör eller likvärdigt. - Spillvattenledningar under bottenplatta utförs av plaströr PPmarkavloppsrör eller likvärdigt. - Spillvattenledningar förlagda inomhus i väggar och bjälklag utförs av MA-rör. - Brandstrypningar installeras där så erfodras. - Spillvattenledningar förses med erfoderliga rensanordningar. BRUNNAR, GOLVRÄNNOR - Sil/klinkerram, galler och överdel för golvbrunnar och golvrännor anpassas till golvbeläggning och verksamhet. - Golvbrunnar utförs i plast med urtagbart vattenlås där inte annat anges. - I nya lägenheter monteras golvränna för duschplats, längd min 600mm, försedd med vattenlås. Galler och överdel anpassas till golvbeläggning.

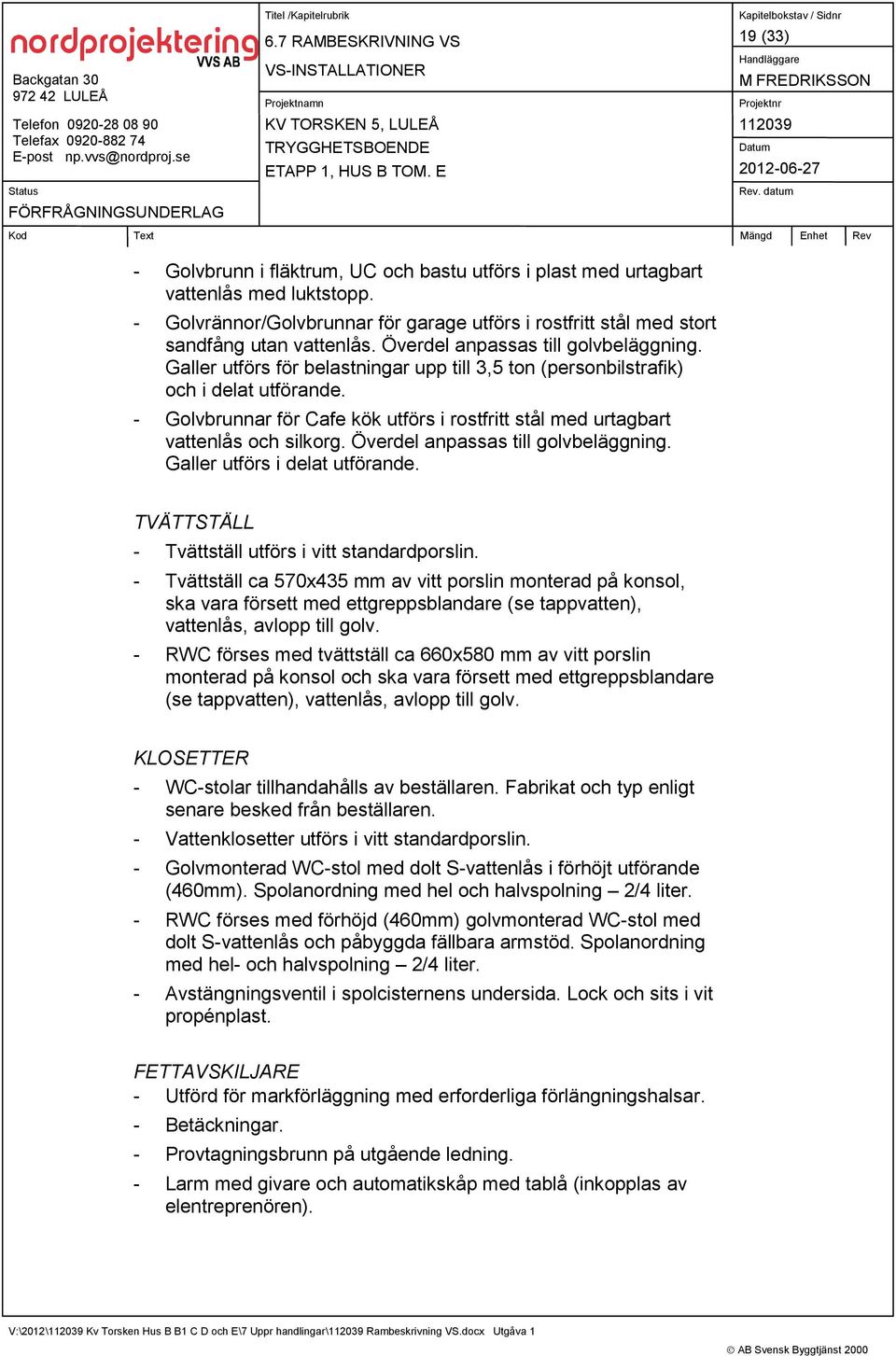

19 19 (33) - Golvbrunn i fläktrum, UC och bastu utförs i plast med urtagbart vattenlås med luktstopp. - Golvrännor/Golvbrunnar för garage utförs i rostfritt stål med stort sandfång utan vattenlås. Överdel anpassas till golvbeläggning. Galler utförs för belastningar upp till 3,5 ton (personbilstrafik) och i delat utförande. - Golvbrunnar för Cafe kök utförs i rostfritt stål med urtagbart vattenlås och silkorg. Överdel anpassas till golvbeläggning. Galler utförs i delat utförande. TVÄTTSTÄLL - Tvättställ utförs i vitt standardporslin. - Tvättställ ca 570x435 mm av vitt porslin monterad på konsol, ska vara försett med ettgreppsblandare (se tappvatten), vattenlås, avlopp till golv. - RWC förses med tvättställ ca 660x580 mm av vitt porslin monterad på konsol och ska vara försett med ettgreppsblandare (se tappvatten), vattenlås, avlopp till golv. KLOSETTER - WC-stolar tillhandahålls av beställaren. Fabrikat och typ enligt senare besked från beställaren. - Vattenklosetter utförs i vitt standardporslin. - Golvmonterad WC-stol med dolt S-vattenlås i förhöjt utförande (460mm). Spolanordning med hel och halvspolning 2/4 liter. - RWC förses med förhöjd (460mm) golvmonterad WC-stol med dolt S-vattenlås och påbyggda fällbara armstöd. Spolanordning med hel- och halvspolning 2/4 liter. - Avstängningsventil i spolcisternens undersida. Lock och sits i vit propénplast. FETTAVSKILJARE - Utförd för markförläggning med erforderliga förlängningshalsar. - Betäckningar. - Provtagningsbrunn på utgående ledning. - Larm med givare och automatikskåp med tablå (inkopplas av elentreprenören).

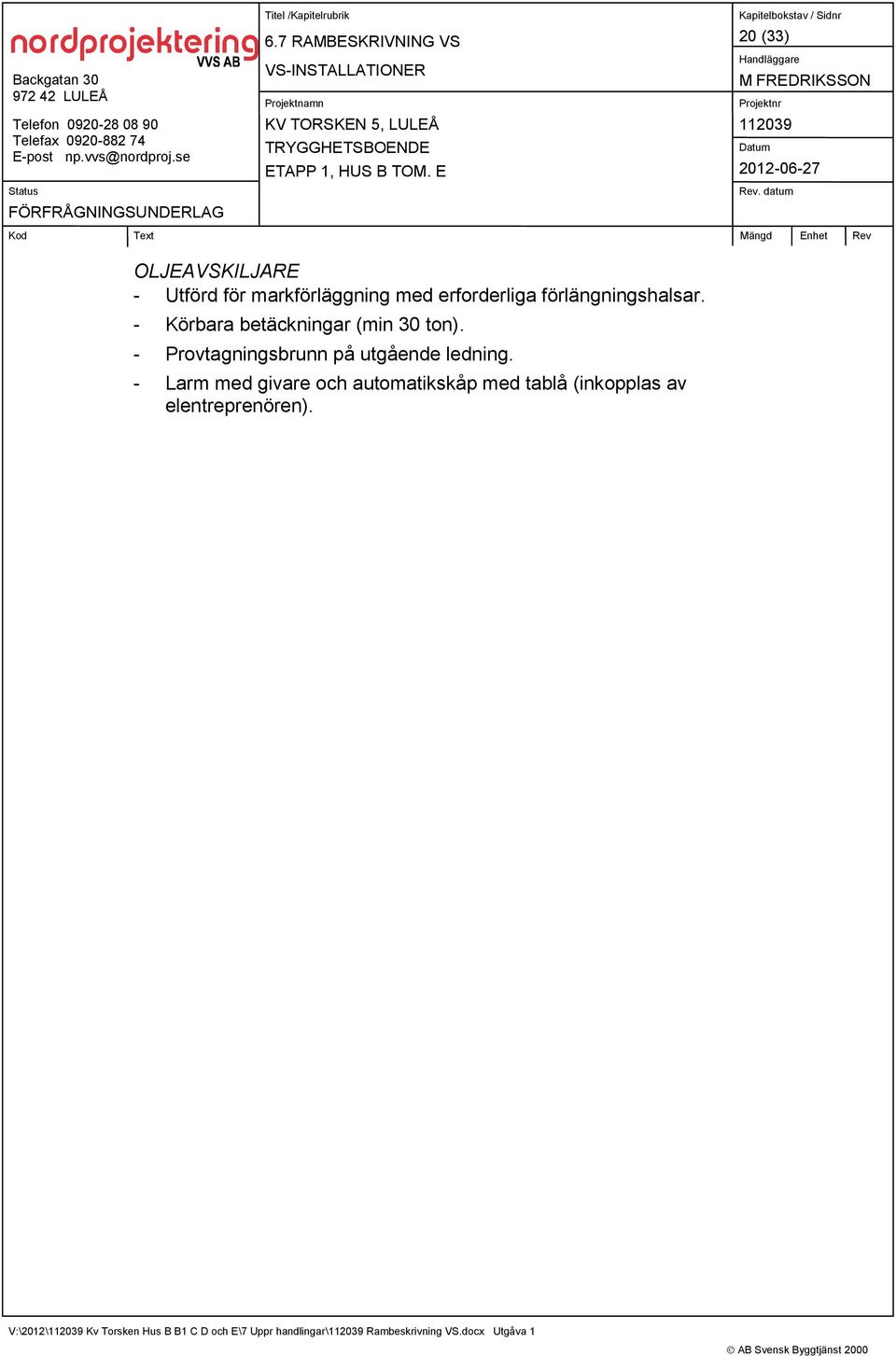

20 20 (33) OLJEAVSKILJARE - Utförd för markförläggning med erforderliga förlängningshalsar. - Körbara betäckningar (min 30 ton). - Provtagningsbrunn på utgående ledning. - Larm med givare och automatikskåp med tablå (inkopplas av elentreprenören).

21 21 (33) 56.B VÄRMEVATTENSYSTEM Funktionsöversikt Ny servisledning för värmevatten utförs av Luleå Energi, avlämningspunkt i hus B, källarplan. Rum förses med erfoderlig vattenburen värme. Elektrisk handdukstork är endast avsedd för att torka handdukar rummens värmebehov ska tillgodoses med vattenburen värme. Ny fjärrvärmecentral ska installeras i hus B rum B207 VVX. Centralen ska betjäna hus A-E med värme och tappvarmvatten. Värmemängdsmätare ska installeras för mätning och insamling av värmeförbrukning till respektive byggnad. Vattenmätare och värmemängdsmätare för respektive hus A-E ska placeras i skåp/nisch så att det är skyddade från yttre åverkan, alternativt kan mätare placeras i hus B rum B207 VVX. Värmesystemet ska dimensioneras för uppvärmning av lägenheter, lokaler, luftbehandlingssystemens uteluft och tappvarmvatten produktion. Om- och tillbyggnaden ska värmas med radiatorer och konvektorer. Luftvärmebatteri i luftbehandlingssystem ansluts och förses med egen shuntgrupp. Befintligt och nytt värmesystem ska injusteras i sin helhet. Tillfälliga installationer Befintligt värmevattensystem ska vara i funktion utan avbrott. Tillfälliga installationer som krävs för att upprätthålla funktionen ska utföras. Tillfälliga installationer ska anmälas till ledningsägare och beställare. Flyttning, demontering, rivning och slopande Befintligt värmevattensystem ska rivas och ändras i den omfattning som krävs för att uppnå ställda funktionskrav. Hus B Stråk och undercentral i våning 2 ska rivas.

22 22 (33) Centralutrustning Ny fjärrvärmecentral ska utföras som prefabricerad värmeväxlarenhet utan styr och övervakningssystem. I fjärrvärmecentralen och varmvattenberedningen ska rörentreprenören montera dykrör, temperaturgivare (tillhandahållna) och styrventiler (tillhandahållna). Temperaturgivare monteras enligt anvisning från SÖ-entreprenören. Av Luleå Energi levererad värmemängdsmätare ska monteras i fjärrvärmemätsträcka. Värmemängdsmätare ska förses med erforderliga tillbehör för kommunikation via M-Bus. Fjärrvärmecentralen ska även dimensioneras för att producera värme och tappvarmvatten till hus A och A1 som ska kopplas in när etapp 2 färdigställs. Befintlig värmeväxlare för hus A är dimensionerad för tillbyggnaden på hus A och hus A1. Värmesystemet ska delas i ett system för befintligt värmesystem i hus B och ny kulvert till hus A och ett system för nya tillbyggda lägenheter, lokaler, garage och luftbehandlingsaggregat. Rörsystem Värmesystem utförs som 2-rörssystem. Fördelningsledningar för nya radiatorer uppdelas i lämpliga grupper som förses med avstängnings- och injusteringsventiler så att normala driftåtgärder kan utföras utan att olägenheter uppstår i övriga byggnaden. Kopplingsledningar förläggs synligt och oisolerade. Skarvningar och anslutningar på dolt förlagda rörledningar ska utföras inspektionsbara och förses med läckageindikering. Detta gäller även för rörledningar och system som är typgodkända med dolda skarvar och anslutningar. Rörsystemet dimensioneras med rörmotstånd R 250 Pa/m på primärsidan och R 100 Pa/m på sekundärsidan. Erfoderliga expansionsupptagande anordningar och fixeringar utförs. Manuella termometrar installeras för avläsning av alla i systemen förekommande temperaturer. Avtappningsanordningar utförs i lågpunkter. Luftningsanordningar utförs i högpunkter. Silfilter ska rengöras efter en veckas drifttid.

23 23 (33) Där fördelningsledningar mellan radiatorerna ska förläggas dolt i bjälklag eller ingjutet kan typ qattrokoppel användas förutsatt att grupperna utförs i lämplig storlek. Hus B Nya stråk från B207 VVX förläggs i korridor i våning 2 och ansluts mot befintliga stammar. Stamledningar för våning 6, B737 på våning 7 och tillbyggda lägenheter i hus C1 förläggs i befintligt sopschakt. Stammar ansluts till fördelningsskåp som fördelar värmen till radiatorer i hus C1och hus B vån 6 och 7 samt till luftbehandlingsaggregat på våning 7. Hus C och D ansluts via ledningar som förläggs i befintlig kulvertgång. Hus A ansluts via kulvertledningar i mark som förläggs under hus A1 och E. Ledningar till hus A dras in via gaveln i våning 1 till nuvarande undercentral där de proppas. Huvudledningar för tillbyggnaden hus B1 ansluts till värmesystem i våning 2. Hus C Stråk förläggs ovan undertak i våning 2 utmed fasad. Värmeledningar i våning 2 förläggs pendlat från betongbjälklag. Värmestammar förläggs mot yttervägg. Värmestam för luftbehandlingsaggregat förläggs i schakt i trapphus. Ingjutna fördelningsledningar från Hus D ansluts till stråk i tak. Hus D Fördelningsledningar till radiatorer förläggs ingjutna i bottenplattan. Hus E Värmeledningar i garage förläggs ingjutna i bottenplattan. Kopplingsledningar till luftvärmare dras upp efter vägg.

24 24 (33) Slutsystem Termostater till radiatorer i allmänna lokaler ska låsas till max 21 C och i lägenheter till max 24 C. Radiatorer/konvektorer med termostat och ventilkoppel tillhandahålls av beställaren. I denna entreprenad ingår att dimensionera och avropa det antal radiatorer och de storlekar som erfordras samt att montera, ansluta och driftsätta dem. Vent entreprenören levererar styrventiler och ställdon och rörentreprenören levererar avstängnings och reglerventiler till shuntgrupper för luftvärmare i luftbehandlingsaggregat. Hus E Garage värms med luftvärmare, placerade på respektive kortsida. Produktkrav ALLMÄNT - Euoroventcertifierade produkter ska väljas när så finns möjlighet. - Rör i rörsystem som används ska vara testade och godkända enligt NT VVS 129. VÄRMELEDNINGAR - Rörledningar som inte är inspektionsbara ska utföras med skarvfria rörsystem typ prisol eller rör-i-rörsystem. - Rörledningar i inspektionsbara utrymmen utförs av raka tunnväggiga kopparrör. Fogning ska utföras med hårdlödning och fabrikstillverkade rördelar, övergång till annan rörkvalitet utförs med klämringskoppling. - Synliga rörledningar inom våtutrymmen utförs av förkromade kopparrör. - Värmeledningar primärt utförs av tryckkärlsrör för fjärrvärme.

25 25 (33) RÖRGENOMFÖRINGAR - Rörgenomföringar i vägg med vattenavvisande eller vattentät beklädnad utförs med rostfri väggbricka med gummitätning där rörledning går obruten genom vägg. Där övergång till annan rörkvalitet sker vid väggenomgång ska rostfri väggbricka för lödfri övergång användas. - Brandtätningar enligt brandskyddsdokumentation LUFTNINGSANORDNING PÅ RÖRLEDNING - Högpunkter förses med manuella luftningsanordningar som dras ner efter vägg. TERMISK ISOLERING AV RÖRLEDNING Värmekrets - Värmekrets isoleras serie 2. - Isolering av fog får inte utföras förrän tryck- och täthetsprovning är utförd. - Fläns, koppling och avstängningsventil i rörledningar överisoleras. Strypventiler isoleras ej. - Synliga ledningar förses med ytbeklädnad plastplåt alternativt mönsterpräglad al-plåt anpassat till krav i brandskyddsdokumentationen. - Dolda ledningar förses med ytbeklädnad al-folie. FLÄKTLUFTVÄRMARE - Fläktluftvärmare för vägg eller takmontage med erforderliga upphängningsdetaljer, konsoler etc. - Batterier ska vara utförda av kopparrör med aluminiumlameller för 2-rörssystem. - Hölje och sidoplåtar ska vara utförda i vitlackerad stålplåt. - Fläktluftvärmare ska vara försedd med luftriktare. - Fläktluftvärmare ska vara försedd med erf luftning och avtappning. - Fläktluftvämare förses med blödarledning för kontinuerlig cirkulation. - Fläktluftvärmare förses med avstängnings- och injusteringsventil samt magnetventil energilöst öppen.

26 26 (33) RADIATORER/KONVEKTORER/HANDDUKSTORKAR - Radiatorer och konvektorer tillhandahålls av beställaren. - Fabrikat och typ enligt senare besked från beställaren. - Beställaren tillhandahåller förinställbara termostatventiler, luftningsventiler och självverkande termostater för tillhandahållna radiatorer och konvektorer. FJV-CENTRAL I B207 VVX ska en ny komplett värmeväxlarenhet för Hetvatten, tappvarmvatten och VVC installeras, bestående av: - Plattvärmeväxlare för värme - Plattvärmeväxlare för tappvarmvatten - På Primärsidan - 2-vägs styrventiler - Silfilter - Avstängningsventiler - 3-punkts differenstrycksmätare - Termometrar - På Sekundärsidan - Avstängningsventiler - Silfilter. - 4-punkts differenstrycksmätare. - Expansionskärl och erforderlig säkerhetsutrustning. - Injusteringsventiler - Pumpar - Termometrar - Värmeväxlare dimensioneras för max tryckfall sekundärt 20 kpa. - Värmeväxlare utförs som hellödda med löstagbar isolering. - Värmeväxlare utförs i rosfritt stål. - Värmekretsen ska förses med dubbla styrventiler med förskjutna Kv-värden. Värmeväxlare ska dimensioneras för att klara värme- och tappvarmvatten behovet i hus A-E.

27 27 (33) SHUNTGRUPPER - Shuntgrupp för värmebatteri utförs med pump med fasta varvtal i 3-hastigheter och tvåvägsventil på primärsidan. - Shuntgrupp för värmesystem utförs med pump tryckstyrd och tvåvägsventil på primärsidan. MÄTARE FÖR TEMPERATUR - Termometrar i anläggningen ska vara s.k. bimetall-termometrar med mäthus min 60 mm, dykrör. EXPANSIONSKÄRL O D - Samtliga expansionskärl ska förses med signalmanometer med larm för högt respektive lågt tryck. - Expansionskärl ska vara typ slutet kärl. - Påfyllning av värmesystem med VV. PUMPAR - Kapslingsklass: Min IP Huvudcikulationspump för värmesystem utförs som tvillingpump, tryckstyrd. Dimensionerad för enkelpumpsdrift. - Pumpar ska klara lägst energiklass A SILFILTER - Anläggningen utförs med smutsfilter med permanent magnetinsats.

28 28 (33) MÄRKNING, PROVNING, DOKUMENTATION M M Märkning av vvs-, kyl- och processmedieinstallationer Samtliga nya installationer ska märkas. Brandtätning för VVS installationer ska märkas. Följande uppgifter ska finnas på märkskylt: produktnamn identifieringsnummer brandteknisk klass typgodkännandenummer installatör. Märkband ska vara av typ TOP- eller TIP-System. Rörledning märks med mediatyp, ritningsbeteckning och flödespil. Huvudavstängnings- och gruppventiler ska märkas med ventilens funktion i klartext. Huvudkomponenter såsom pumpar, värmeväxlare, kompressoraggregat, pannor, expansionskärl ska märkas. Blandningskärl ska märkas med typ av blandning med procenthalt, inplastat säkerhetsdatablad och farosymbol. Ventilationskanaler i apparatrum och kallvind ska förses med märkning som anger lufttyp (t ex frånluft, tillluft) och flödesriktning. Differenstryckmätare för luftfilter ska märkas med filterklass och rekomenderat sluttryckfall vid dimensionerande driftfall enligt SS-EN 779. Mätuttag och fasta mätdon i ventilationskanaler ska numreras och märkas med löpnummer och föras in på relationsritning. Skyltar och märkbrickor Skyltar och märkbrickor ska vara utförda av plast. Märkskyltar ska vara utförda med texthöjd 8 mm, fastskruvade, Märkskyltar ska vara graverade med svart text på vit botten. Märkskyltar får ej monteras på apparat. Skylt ska fästas med skruv. Märkbricka ska hängas upp med S-krok.

29 29 (33) PROVNING OCH INJUSTERING AV INSTALLATIONSSYSTEM Samordnad provning Samordnad provning av alla installationer ska utföras. Provning av vvs-, kyl- och processmediesystem Samtliga nya rörledningar ska tryck- och täthetskontrolleras. Tryckmedium Vid tryck- och täthetskontrollen ska vatten användas som tryckmedium. Rörledningar för tappvatten ska provas genom tryckkontroll. Värmesystemets beräkningstryck är 600 kpa. Tappvattensystemets beräkningstryck är kpa. Injustering av installationssystem Flöden i varmvattencirkulationssystemet ska injusteras, injustering ska dokumenteras i protokoll. Flöden genom regler- och radiatorventiler i samtliga system även befintliga ska injusteras, injustering ska dokumenteras i protokoll. Injusteringsvärden för nya- och befintliga regler- och radiatorventiler ska beräknas och föras in på relationsritningar. Injustering ska utföras så att dimensionerande strypventil har ett maximalt tryckfall på mellan 3-5 kpa Differenstryckstyrda pumpar ska injusteras. Inställda värden dokumenteras.

30 30 (33) TEKNISK DOKUMENTATION M M FÖR INSTALLATIONER Generellt Ritningsfiler ska vara i Autodesks dwg-format 2000 eller senare för Windows i PC-miljö. Ritningar ska vara utförda i AutoCad och applikationsprogram MagiCad. Den digitala redovisningen av ritningar ska följa principen för modell orienterat ritande enligt BH90 (Bygghandling 90), del 8. Modellorienterat projektupplägg (2D) ska användas enligt de riktlinjer som anges i BH90 kapitel Undantag får göras för lagerfil, ritningsinformationsfil och komplementfiler. Ritningar ska numreras enligt BH90. Ritningsdefinitionsfiler ska ha morsvarande namn som ritningen. Plottfiler ska namnges enligt samma metod med tillägget.plt. Ritningsfiler till beställaren ska levereras på följande sätt: - Bundna ritningsfiler i dwg-format samt ritningar över sektioner och uppställningsritningar. - Plottfiler och pdf-filer. - Dokumentfiler såsom beskrivningar, handlingsförteckningar etc ska överlämnas i Microsoft Office 2003 eller senare. Bygghandlingar för vvs-, kyl- och processmedieinstallationer Handlingar ska levereras enligt följande : - Ritningar ska levereras i 1 omg A1 och 1 omg A3 kopior till beställaren. - Övriga tekniska beskrivningar ska levereras 1 omg A4 kopior. Entreprenören ska för egna arbeten tillhandahålla håltagningsritningar samt anvisningar för byggnadstekniska åtgärder.

31 31 (33) RELATIONSHANDLINGAR FÖR INSTALLATIONER Relationshandlingar för vvs-, kyl- och processmedieinstallationer Handlingar ska levereras enligt följande: Ritningar ska levereras i 2 omg A1 och 1 omg A3 kopior till beställaren. Ritningar ska vara utförda i AutoCad och applikationsprogram MagiCad. Entreprenören ska leverera en CD-skiva med redigerbara filer (dwg, epj, lin, qpd) samt i pdf - format. Fodral och skiva ska vara märkt med objekt, innehåll och datum. Övriga tekniska beskrivningar ska levereras (förutom 1 omg. kopior) på en CD-skiva. Fodral och skiva ska vara märkt med objekt, innehåll och datum. Injusteringsvärden för nya- och befintliga regler- och radiatorventiler ska beräknas och föras in på relationsritningar.

32 32 (33) DRIFTINSTRUKTIONER FÖR INSTALLATIONER Driftinstruktioner för vvs-, kyl- och processmedieinstallationer Entreprenören upprättar drift- och underhållsinstruktioner bestående av: Fabrikantanvisningar med reservdelsförteckning Felsökningsschema /anvisningar Elkopplingsscheman, apparatskåpsritningar. Injusteringsprotokoll, intyg, provningsprotokoll m m. Flödesscheman med komponent- och ventilförteckning samt funktionsbeskrivningar. Adressförteckning med uppgifter om entreprenörer, konsulter, myndigheter, förvaltare, och leverantörer. Driftinstruktion samordnas med underhållsinstruktion. Driftinstruktioner levereras i 2 omg insatta i A4 pärmar och 1 CD med dokument i pdf format. Produktdatablad Datakörningar på värmepumpar, värmeväxlare, pumpar, fläktar, luftbehandlingsaggregat etc. Levererad produkt ska markeras i respektive dokument. UNDERHÅLLSINSTRUKTIONER FÖR INSTALLATIONER Underhållsinstruktioner för vvs-, kyl- och processmedieinstallationer Underhållsinstruktioner samordnas med och utgör del av driftinstruktionen.

33 33 (33) INFORMATION TILL DRIFT- OCH UNDERHÅLLSPERSONAL Information ska hållas vid två tillfällen. Drift- och underhållsinstruktioner ska presenteras och användas som underlag vid utbildning av beställarens personal. Tidsåtgång beräknas till 2 tim/tillfälle och teknik. ARBETEN EFTER SLUTBESIKTNING Under den löpande garantitiden ska de serviceåtgärder vidtas, som tillverkaren föreskriver för de enskilda sakvarorna. Dock ska minst två servicebesök per garantiår utföras, varav det sista besöket ska ske inom 30 dagar före garantitidens utgång. Två veckor före planerat servicebesök ska entreprenören meddela beställaren tid för besöket så att ansvariga personer ges möjlighet att närvara vid servicebesöket.
