Typgodkännandebevis 0108/02

Transkript

1 Typgodkännandebevis 0108/02 med beslut om tillverkningskontroll enligt 8 kap. 22 och 23 Plan- och Bygglagen (2010:900), PBL Rockwool stenullsprodukter Utvändig brandisolering av ventilationskanaler Innehavare Rockwool AB, Box 1505, Jönköping Organisationsnummer: Tel: , Fax: E-post: info@rockwool.se, Hemsida: Produkt System med Rockwool stenullsprodukter med/utan ytskikt för utvändig brandisolering av stålplåt, klass EI 15 EI 120. Avsedd användning Utvändig brandisolering av ventilationskanaler av stålplåt. Godkännande Produkterna uppfyller kraven i 8 kap, 4 2 PBL i de avseenden och under de förutsättningar som anges i detta bevis och godkänns därför enligt bestämmelserna i följande avsnitt i Boverkets byggregler (BBR): Brandteknisk klass EI 15 EI 120 5:231 enligt tabeller i tillhörande handlingar Stenullsprodukterna förutsätts vara CE-märkta i klass A1 eller A2-s1,d0 enligt SS-EN Kanalens upphängningssystem och byggnadsdelar som detta är infäst vid, förutsätts vara utförda i lägst samma brandtekniska klass som den isolerade kanalen. Tillhörande handlingar Monteringsanvisning Brandisolering med BrandBatts, Rektangulära kanaler, betecknad RW- RV-0108/02, daterad (7 sidor). Monteringsanvisning Brandisolering med nätmattor, Cirkulära kanaler, betecknad RW-CV- 0108/02, daterad (6 sidor). Monteringsanvisning Brandisolering med nätmattor, Rektangulära kanaler, betecknad RW-RV- 0108/02, daterad (6 sidor). Typgodkännandebevis 0108/02, Projekt 4P06523 (PX26919) sid 1(2) Ver SP Sveriges Tekniska Forskningsinstitut Box 857, Borås, Sverige Telefon: E-post: info@sp.se Detta dokument får endast återges i sin helhet, om inte SP i förväg skriftligen godkänt annat BVL

2 Kontroll Produkterna kontrolleras enligt kraven för CE-märkningen. Vid byggherrens kontroll på byggplatsen skall genom identifiering med hjälp av märkningen tillses att rätt produkter levererats och att de används enligt förutsättningarna givna i godkännande och tillhörande handlingar. Dessutom skall kontrolleras att produkten åtföljs av en tillverkarförsäkran som intygar att tillverkning skett i enlighet med de handlingar som legat till grund för detta bevis. Tillverkare Se CE certifikat Dancert 1073-CPD Märkning Produkterna märks enligt kraven för CE-märkning. Bedömningsunderlag Rapporter nr PG11720, PG11725, PG11744, PG11746, PG11792, PG11797 och PG11856 från DBI. Rapporter nr P901599, P och utlåtande P801505, PX02666 från SP. Kommentarer Ventilationskanaler och upphängningsanordningar förutsätts vara tillverkade enligt gällande standarder SS-EN 1507, SS-EN respektive SS-EN Detta bevis ersätter tidigare bevis med samma nummer daterat Giltighetstid Godkännandet gäller t.o.m Ett typgodkännande upphör att gälla när produkten skall CE-märkas enligt Byggproduktförordningen CPR (EU) 305/2011. SP Sveriges Tekniska Forskningsinstitut Certifiering Johan Åkesson Lazaros Tsantaridis Typgodkännandebevis 0108/02, Projekt 4P06523 (PX26919) sid 2(2) Ver SP Sveriges Tekniska Forskningsinstitut Box 857, Borås, Sverige Telefon: E-post: info@sp.se Detta dokument får endast återges i sin helhet, om inte SP i förväg skriftligen godkänt annat BVL

3 Cirkulära ventilationskanaler RW-CV-0108/02 Monteringsanvisning Brandisolering med nätmattor Cirkulära kanaler Typgodkännande 0108/02 1(6)

4 Cirkulära ventilationskanaler RW-CV-0108/02 Innehållsförteckning: 1.1 Brandskyddande isolering Ventilationskanaler - Allmänt Upphängning Montage av nätmatta Rensnings- och inspektionsluckor sidigt brandskydd Ljuddämpare och liknande Genomföringar (6)

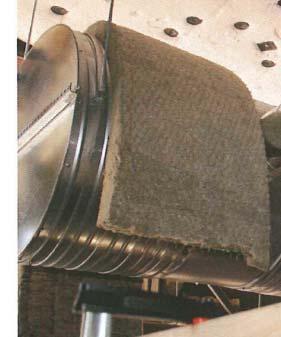

5 Cirkulära ventilationskanaler RW-CV-0108/ Brandskyddande isolering För att uppnå det önskade brandskyddet monteras Rockwools nätmatta, Brandmatta Vent eller Värmematta. Nätmattans tjocklek bestäms av det brandtekniska krav som ställs på kanalsystemet. Cirkulära kanaler Brandteknisk klassifíkation Tjocklek Rockwool Nätmatta EI mm Värmematta, 65 kg/m 3 EI mm Värmematta, 65 kg/m 3 Cirkulära kanaler Brandteknisk klassifíkation Tjocklek Rockwool Nätmatta EI mm Brandmatta Vent, 70 kg/m 3 EI mm Brandmatta Vent, 70 kg/m 3 EI mm Brandmatta Vent, 70 kg/m 3 EI mm Brandmatta Vent, 70 kg/m 3 Vid vissa tillfällen kan det t ex av energitekniska orsaker, vara behov av större isoleringstjocklek. Det ger inget godkännandetekniskt problem att använda större isoleringstjocklekar än vad det är angivet ovan. 3(6)

6 Cirkulära ventilationskanaler RW-CV-0108/ Ventilationskanaler - Allmänt Ventilationskanaler framställs av galvaniserad stålplåt 0,5 mm 1,25 mm, beroende på kanaldimension. Kanaler av plast kan inte användas i samband med brandklassade kanalsystem. 1.3 Upphängning Kanalerna hängs upp i upphängningsbyglar eller rörbärare av olika typer. Kanalerna kan alternativt ligga på väggkonsoler eller annan specialupphängning. Kanalens upphängningssystem och byggnadsdelar som detta är infäst vid, förutsätts vara utförda i lägst samma brandklass, som den isolerade kanalen. 1.4 Montage av nätmatta Nätmattan monteras omkring kanalen, så att det inte finns springor mellan mattorna. Vid flerskiktsisolering monteras nätmattan med förskjutna skarvar. Alla skarvar kramlas eller sys ihop med förzinkad ståltråd. 4(6)

7 Cirkulära ventilationskanaler RW-CV-0108/ Rensnings- och inspektionsluckor Där rensnings- och inspektionsluckor skall vara tillgängliga, förs brandmatta över dem, men monteras med en metod, som möjliggör en enkel demontering, t ex med hjälp av metallspännband sidigt brandskydd EI vägg Där ventilationskanaler ligger tätt mot en (EI)-konstruktion, kan särskilda monteringsmetoder användas. Se exempel i figurerna. Längsgående plattjärn skruvas, cirka c/c 500 mm med montage-skruv, t ex Hilti typ HUS. 1.7 Ljuddämpare och liknande Ljuddämpare som ändrar kanalens utvändiga diameter isoleras med samma tjocklek, som på det övriga kanalsystemet. 5(6)

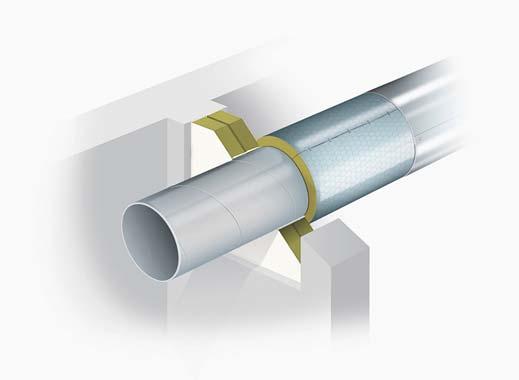

8 Cirkulära ventilationskanaler RW-CV-0108/ Genomföringar Tätningen av genomföringen ska göras enligt godkänd metod. Nedanstående principskisser visar hur man kan isolera i anslutning mot byggnadsdel. Max isoleringens tjocklek 6(6)

9 BrandBatts Monteringsanvisning Brandisolering med BrandBatts Rektangulära kanaler Typgodkännande 0108/02 1(7)

10 BrandBatts Innehållsförteckning: 1 Brandskyddande isolering Upphängning Skivans storlek och placering Isoleringen hålls fast med svetsstift med låsbricka Skarvar av stenull limmas Isolering över flänsar och U-profil Rensnings- och inspektionslucka och 3-sidigt brandskydd Genomföringar (7)

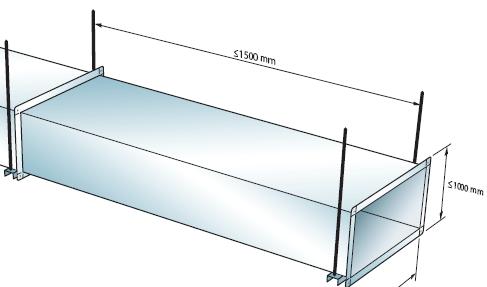

11 BrandBatts 1 Brandskyddande isolering För att uppnå det önskade brandskyddet monteras Rockwool Brandbatts. Densitet bestäms av det brandtekniska krav som ställs på kanalsystemet. Brandteknisk klassifíkation Tjocklek Rockwool BrandBatts 1.1 Upphängning EI mm Alu-BrandBatts, 80 kg/m 3 EI mm BrandBatts, 120 kg/m 3 EI mm Alu-BrandBatts,140 kg/m 3 ProRox SL 980 sc,140 kg/m 3 Kanalerna hänges upp i rundjärn/gängstänger och U-profiler. Maximalt avstånd mellan upphängning är 1500 mm. 1 BrandBatts 4 U-profil 6 Gängstång 8 Conlit Glue 3(7)

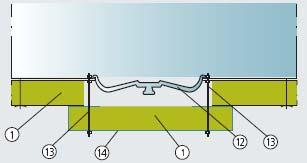

12 BrandBatts Upphängningen kan placeras innanför isoleringen eller utanpå isoleringen. Kanalens upphängningssystem och byggnadsdelar som detta är infäst vid, förutsätts vara utförda i lägst samma brandklass som den isolerade kanalen Skivans storlek och placering Topp- och bottenskivans bredd = kanalbredd Sidoskivans bredd = kanalhöjd + (2 x 60mm) 1 BrandBatts 3 Svetsstift 7 Conlit Glue Isoleringen hålls fast med svetsstift med låsbricka Max avstånd för svetsstift: avstånd från anslutningsfläns 50mm avstånd från kanalkanter 100mm avstånd svetsstift svetsstift, kanalsidor 350mm avstånd svetsstift svetsstift, kanalbotten 300mm Svetsstift, diameter: 2,7mm Låsbricka, diameter: 28 mm 4(7)

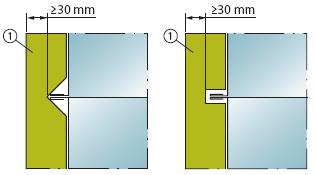

13 BrandBatts Skarvar av stenull limmas Conlit Glue Skarvar mellan stenullsskivor limmas med det oorganiska limmet Conlit Glue Isolering över flänsar och U-profil Där flänsar kommer mitt under en stenullsskiva skärs det ut en V- eller U-formad not (räffla) ur skivan. Återstående ulltjocklek 30mm 1 BrandBatts Om skarvar av stenullsskivor kommer över flänsar, bildas en V- eller U-formad not vid bortskärning av material i båda skivor. Återstående ulltjocklek 30mm 5(7)

14 BrandBatts Där en U-profil täcks av en stenullsskiva skäres en not omkring profilen. Återstående ulltjocklek 30mm 1 BrandBatts, 4 U-profil, 6 Gängstång, 7 Conlit Glue 1.2 Rensnings- och inspektionslucka Över rensnings- och inspektionslucka monteras 60 mm stenullsskiva på ett sådant sätt, att den kan demonteras efter behov. 1 BrandBatts, 12 Inspektionslucka, 13 Gängstång, 14 Galvaniserad stålplåt och 3-sidigt brandskydd Exempel på placeringar, där kanalen ligger nära brandavskiljande byggnadsdelar. Brandavskiljande byggnadsdel skall ha lägst samma brandklass som den isolerade kanalen. Användning av svetsstift, Conlit Glue, skruv och U-profiler skall ske som anvisat i denna vägledning. Motsvarande gäller för 3-sidig isolering av brandklassade kanaler. 1 BrandBatts, 2 Svetsstift, 3 Spik, 5a U-profil, 5b L-profil, 7 Conlit Glue, 8a Självborrande skruv (vertikal), 8b Självborrande skruv (horisontell), 9 Aluminiumfolie 6(7)

15 BrandBatts 1.4 Genomföringar Tätningen av genomföringen ska göras enligt godkänd metod. Nedanstående principskisser visar hur man kan isolera i anslutning mot byggnadsdel. Max isoleringens tjocklek 7(7)

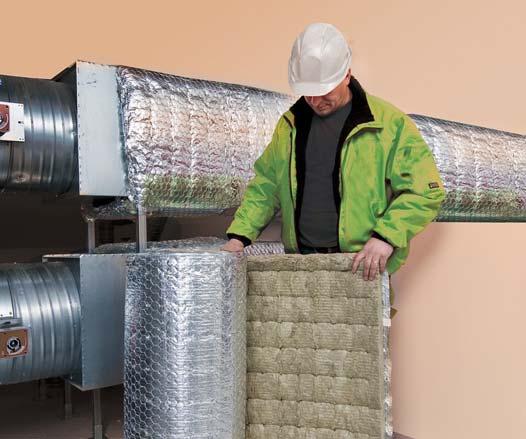

16 Monteringsanvisning Brandisolering med nätmattor Rektangulära kanaler Typgodkännande 0108/02 1(6)

17 Innehållsförteckning: 1.1 Brandskyddande isolering Ventilationskanaler - Allmänt Upphängning Montage av nätmatta Rensnings- och inspektionsluckor sidigt brandskydd Ljuddämpare och liknande Genomföringar (6)

18 1.1 Brandskyddande isolering För att uppnå det önskade brandskyddet monteras Rockwools nätmatta, Värmematta eller ProRox VM 957. Nätmattans tjocklek bestäms av det brandtekniska krav som ställs på kanalsystemet. Rektangulära kanaler Brandteknisk klassifíkation Tjocklek Rockwool Nätmatta EI mm Värmematta, 65 kg/m 3 EI mm Värmematta, 65 kg/m 3 Rektangulära kanaler Brandteknisk klassifíkation Tjocklek Rockwool Nätmatta EI mm ProRox WM kg/m 3 Brandmatta kg/m 3 EI mm ProRox WM kg/m 3 Brandmatta kg/m 3 EI mm ProRox WM kg/m 3 Brandmatta kg/m 3 Vid vissa tillfällen kan det t ex av energitekniska orsaker, vara behov av större isoleringstjocklek. Det ger inget godkännandetekniskt problem att använda större isoleringstjocklekar än vad det är angivet ovan. 3(6)

19 1.2 Ventilationskanaler - Allmänt Ventilationskanaler framställs av galvaniserad stålplåt 0,5 mm 1,25 mm, beroende på kanaldimension. Kanaler av plast kan inte användas i samband med brandklassade kanalsystem. 1.3 Upphängning Kanalerna hängs upp i upphängningsbyglar eller kanalbärare av olika typer. Kanalerna kan alternativt ligga på väggkonsoler eller annan specialupphängning. Kanalens upphängningssystem och byggnadsdelar som detta är infäst vid, förutsätts vara utförda i lägst samma brandklass, som den isolerade kanalen. 1.4 Montage av nätmatta Nätmattan monteras omkring kanalen, så att det inte finns springor mellan mattorna. Vid flerskiktsisolering ska nätmattan monteras med förskjutna skarvar. Alla skarvar kramlas eller sys ihop med förzinkad ståltråd. 4(6)
